Glacier 873W-3001 User manual

THANK YOU
USE AND CARE GUIDE
SINGLE-HANDLE TUB AND SHOWER FAUCET
Questions, problems, missing parts? Before returning to the store,
call Glacier Bay Customer Service
8 a.m. - 6 p.m., EST, Monday - Friday
1-855-HD-GLACIER
HOMEDEPOT.COM
Model #873W-3001
873W-3004
shower faucet. We strive to continually create quality products designed to enhance your home. Visit us online
to see our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
REV.01YOW

2
Table of Contents
Safety Information....................................2
Warranty ...................................................2
Pre-Installation.........................................3
Planning Installation ..............................3
Tools Required .......................................3
Hardware Included.................................3
Package Contents ..................................4
Installation................................................5
Adjusting the temperature .......................10
Care and Cleaning ....................................13
Service Parts.............................................13
Safety Information
Please read and understand this entire manual before
attempting to assemble, operate, or install the product.
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
Warranty
LIMITED LIFETIME WARRANTY
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-855-HD-GLACIER (1-855-434-
5224) to receive the replacement item. Proof of purchase (original sales receipt) from the original consumer
purchaser must be made available for all Glacier Bay warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitations may not apply to you. This warranty gives you specic legal rights and you may also have other
rights that vary from state to state and province to province. Please see a store or contact 1-855-HD-GLACIER for
more details.

3 HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Pre-Installation
PLANNING INSTALLATION
Before beginning the installation of this product, ensure all parts are present. Compare parts with the Package
Contents and Hardware Included list. If any part is missing or damaged, do not attempt to install the product.

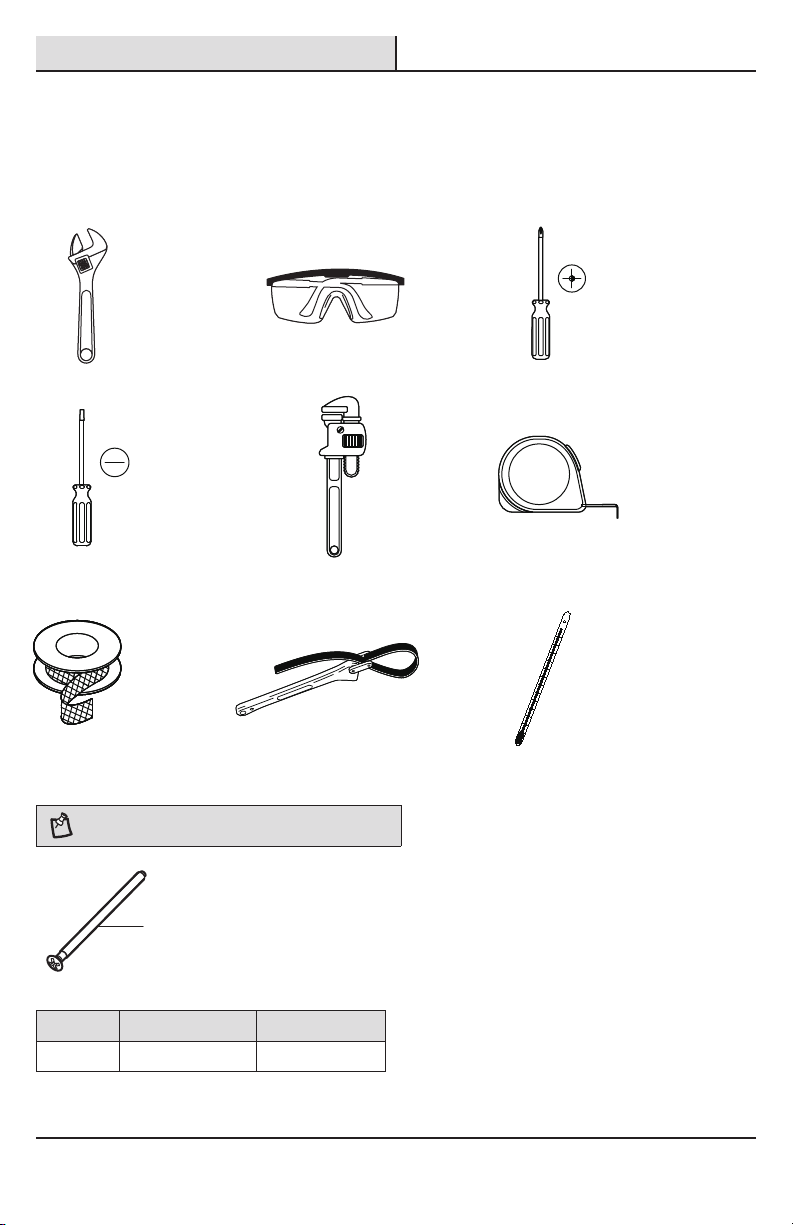

TOOLS REQUIRED
Safety
goggles
Phillips
screwdriver
Thread
sealant tape
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA
Part Description Quantity
AA Escutcheon screw 2
Pipe
wrench
Strap
wrench
Adjustable
wrench
Flat blade
screwdriver
Measuring
tape
Thermometer

Pre-Installation (continued)

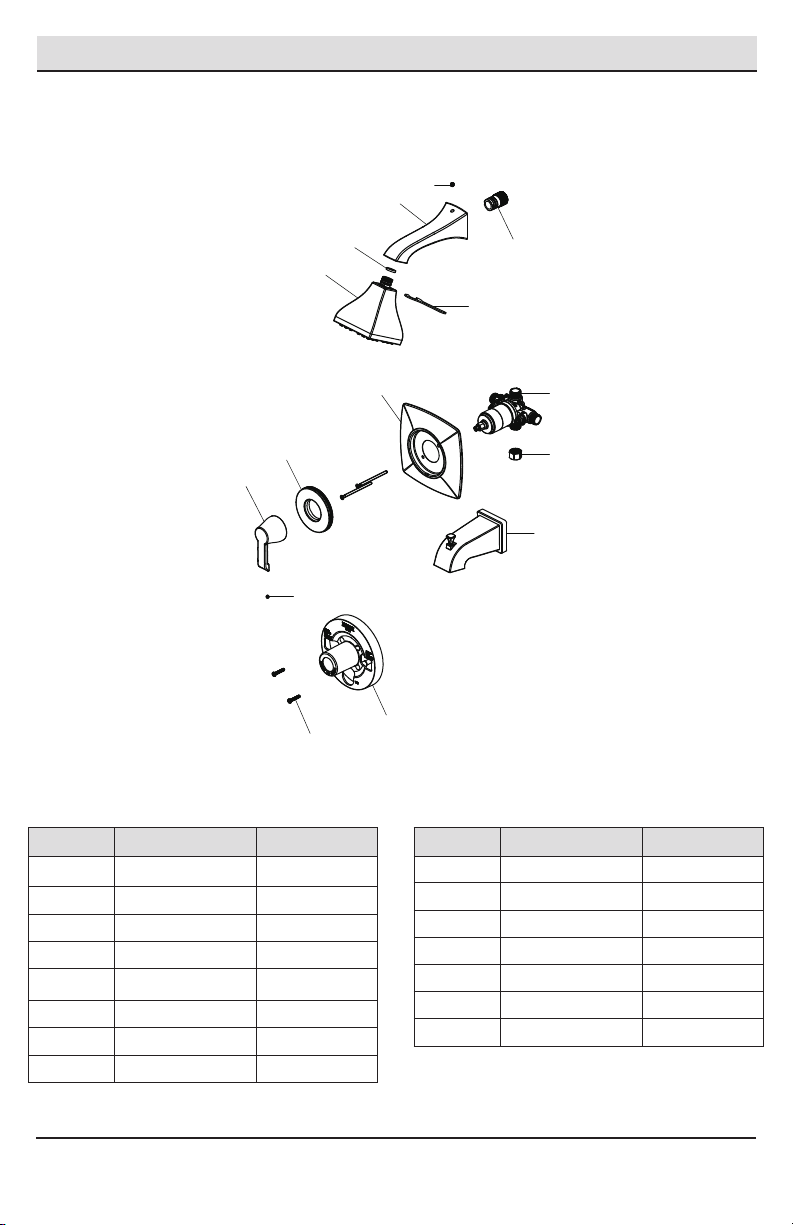

PACKAGE CONTENTS
C
E
D
I
J
B
A
F
G
H
L
K
M
O
N
Part Description Quantity
A1
B Washer 1
C Shower arm 1
DSet screw 1
E Connector 1
F Wrench 1
G Handle 1
HSet screw 1
Shower head I Accessorize cap 1
J Escutcheon 1
K Valve body 1
L Plug 1
M Tub spout 1
N Screw 2
O Plaster guard 1
Part Description Quantity
4

5 HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Installation
1 Preparing for installation
CAUTION: Always turn off the water supply before
removing an existing faucet or replacing any part of a
faucet. Open the faucet handle to relieve water pressure
and ensure that the water is completely shut off.
□Shut off the water supply to the tub and
shower.
□Verify that the hole sizes and positions of the
holes in the wall are correct：
□The shower and tub spout outlet holes
should be 1-1/4 in. diameter.
□The valve access hole should be 6 in.
diameter.
□The recommended valve depth to the
nished wall is 2 in. min. to 2-1/2 in. max.
□Ensure that the valve body (K) cover is ush
with the nished exterior surface of the wall.
Position the valve body (K) correctly in the
wall with the “UP” pointing up. The 8 in.
minimum from the valve body to the tub
spout is required for proper operation.

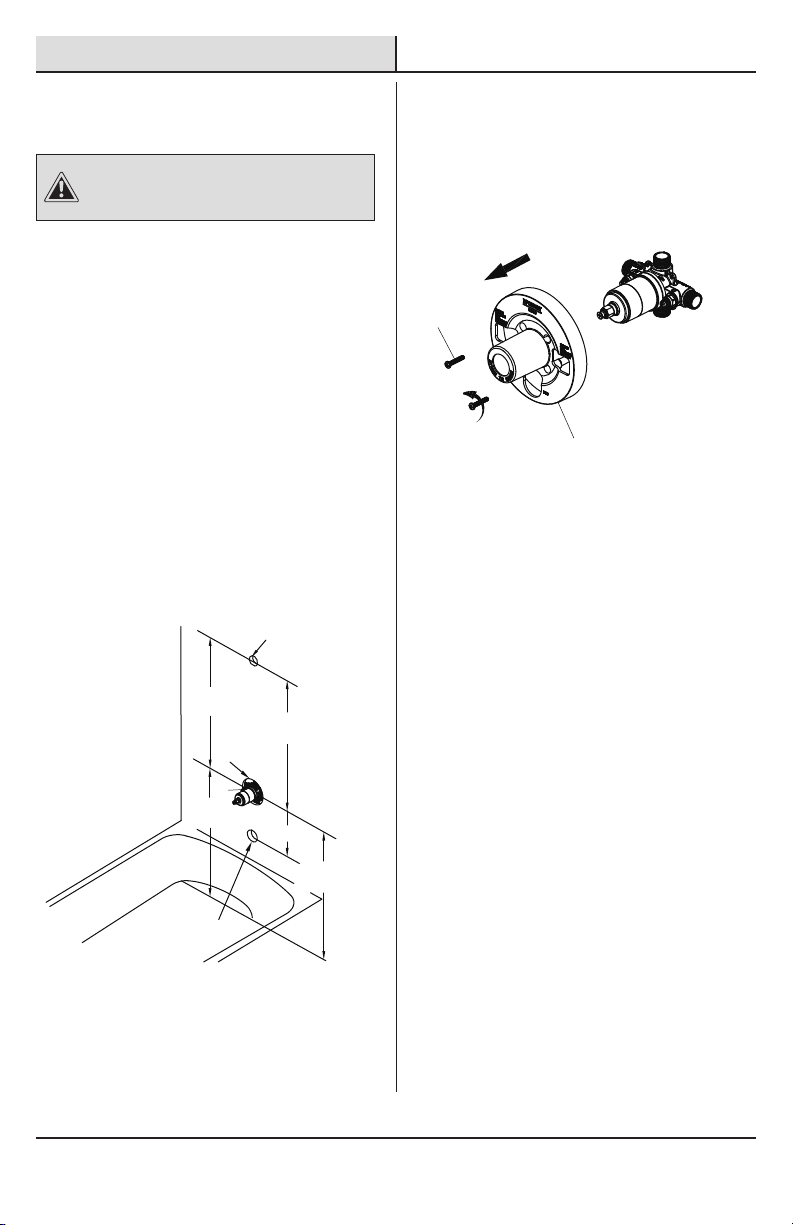

2 Removing the plaster guard
30 in.
Tub & Shower
8 in. Min.
48 in.
Shower Only
1 1/4 in. Diamter
1 1/4 in.Diameter
48 in.
Tub & Shower
6 in.
Diameter
30 in.
Shower Only
Unscrew the screws (N), and remove the
plaster guard (O).
□
K
0
N

6
Installation (continued)

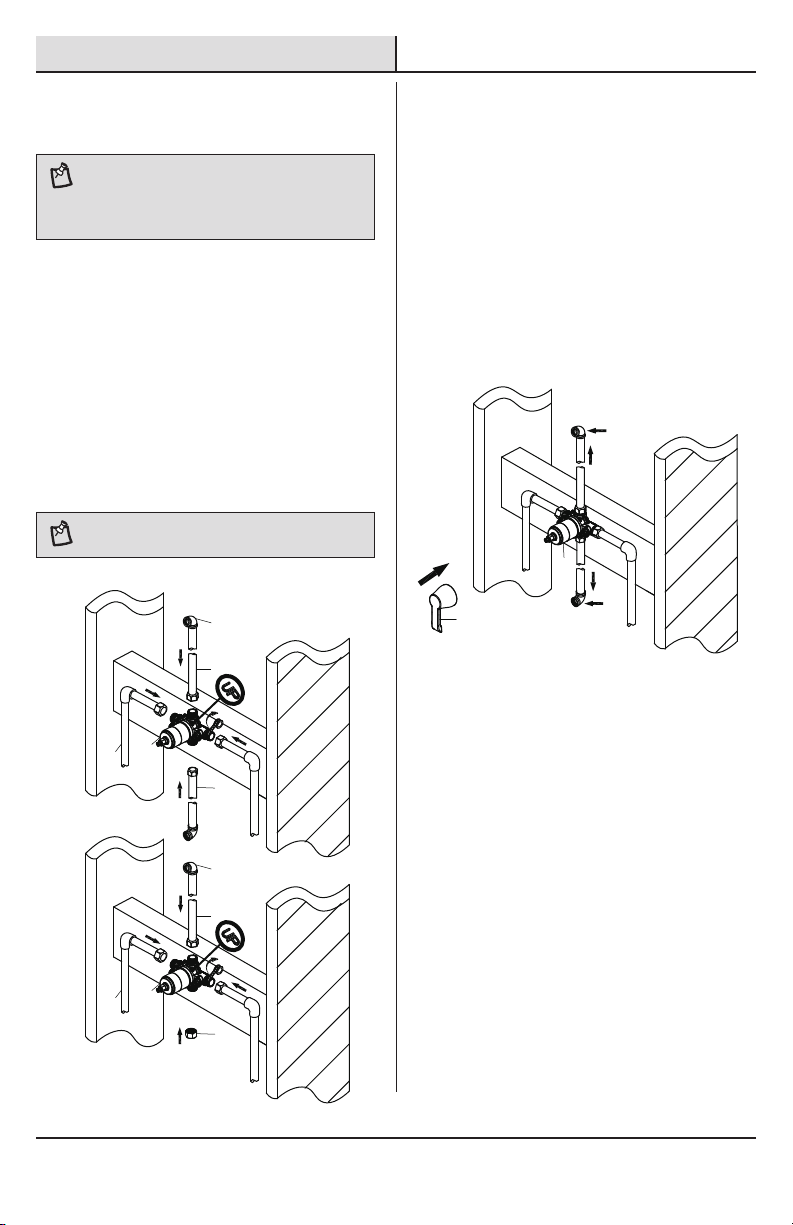

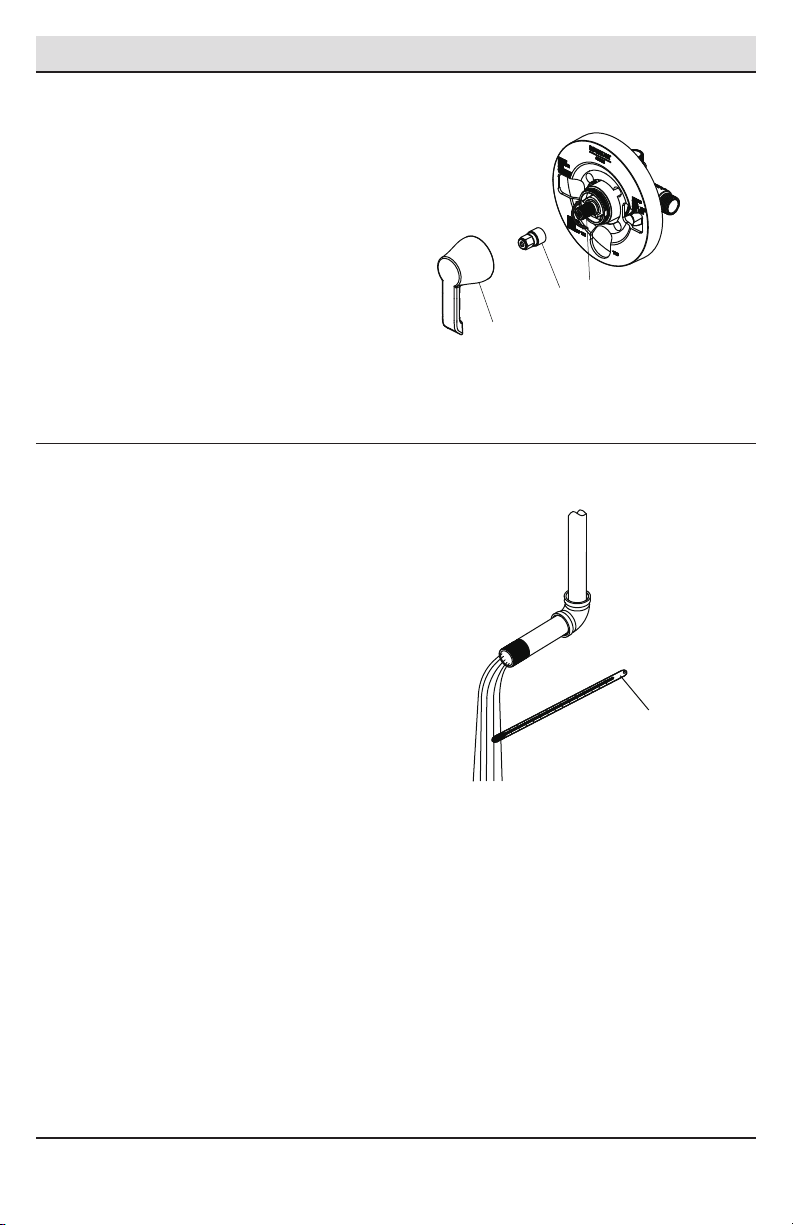

3 Installing the supply
connections
□
□Tighten the pipes to the valve body (K) with a
pipe wrench (not included).
Wrap thread sealant tape around the pipe
threads in a clockwise direction, as shown.
□
Connect the hot and cold water supply lines (1,
not included), the shower outlet pipe (2, not
included), and tub outlet pipe (3, not included)
by threading them into the valve body (K) in a
clockwise direction.
Connect the pipe elbows (4, not included) to
the end of the shower outlet and tub outlet
pipes.
□
NOTE: Be sure to position the body (K) correctly in the
wall, with the markings "UP" facing upward. The hot water
supply lines go into the H inlet, and the cold water supply
lines go into the C inlet. Do not use PEX or CPVC between
the valve and spout.
NOTE: If you do not wish to install the tub outlet, insert
the plug (L) into the bottom of the valve body (K).

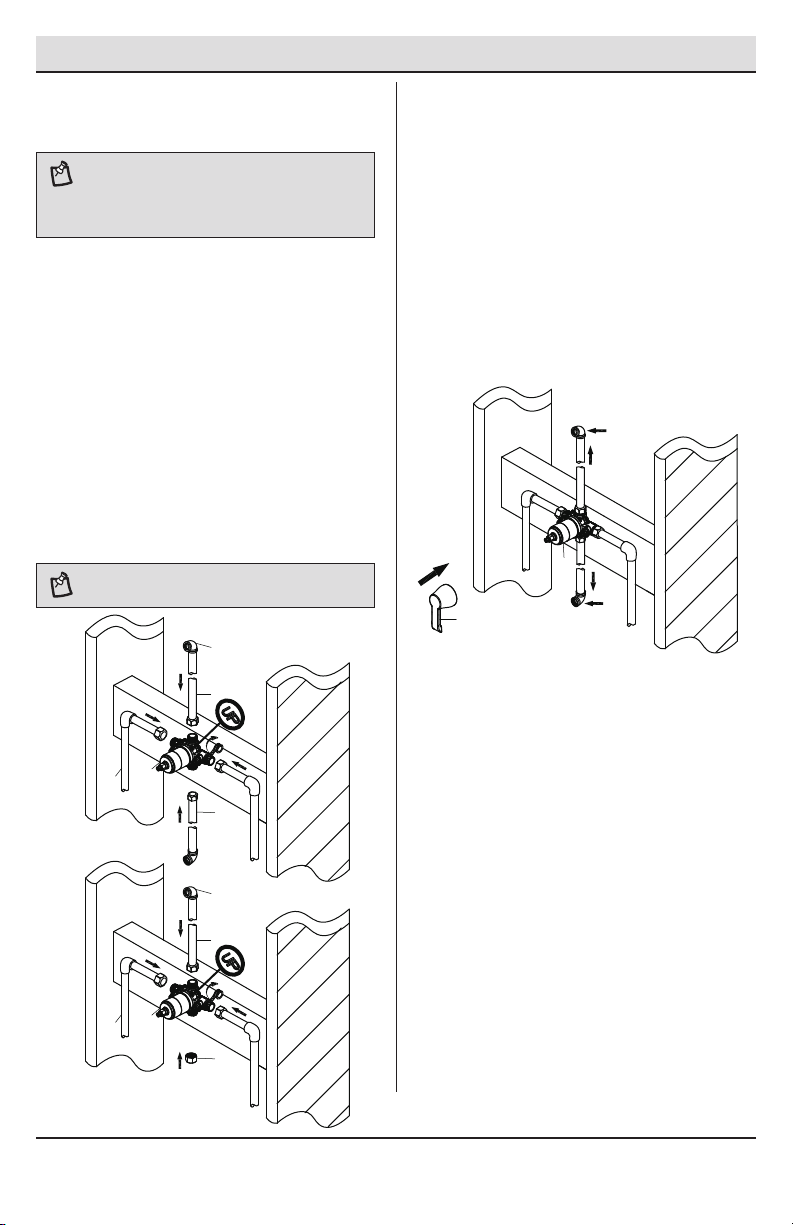

4Flushing the water outlets
□
and checking for leaks
Place the handle (G) on the valve body (K)
inverter and turn the handle (G) to the full on
mixed position. Turn on the hot and cold water
supply lines and allow the water to ow from
the outlets for one minute, or until all foreign
matter has been ushed out. Check for leaks.
Shut off the water at the faucet and supply
lines. Remove the handle (G).
□
G
K
L
4
2
3
1K
HOT COLD
4
2
1K
HOT COLD

7 HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Installation (continued)
5 Installing the plaster guard
Place the plaster guard (O) onto the body (K)
and secure with the screws (N).
□
6 Installing the shower arm
□Screw the connector (E) into the pipe inside
the wall.
Insert the shower arm (C) into the connector (E)
and tighten the set screw (D) with the Hex
wrench (Hex: 3.2mm) provided.
□
Wrap thread sealant tape around the pipe
threads of the tub spout outlet (1, not included)
in a clockwise direction, as shown.
□
Connect the tub spout outlet pipe (the tub
spout outlet pipe should project 1-3/16 in. to 3 in.
from the nished wall) to the lower pipe elbow
(2, not included). Tighten the elbow and tub
spout outlet pipe connections with a strap
wrench.
□
E
1
2
1-3/16 in. to 3 in.
Wall
C
D
O
NK

8
Installation (continued)

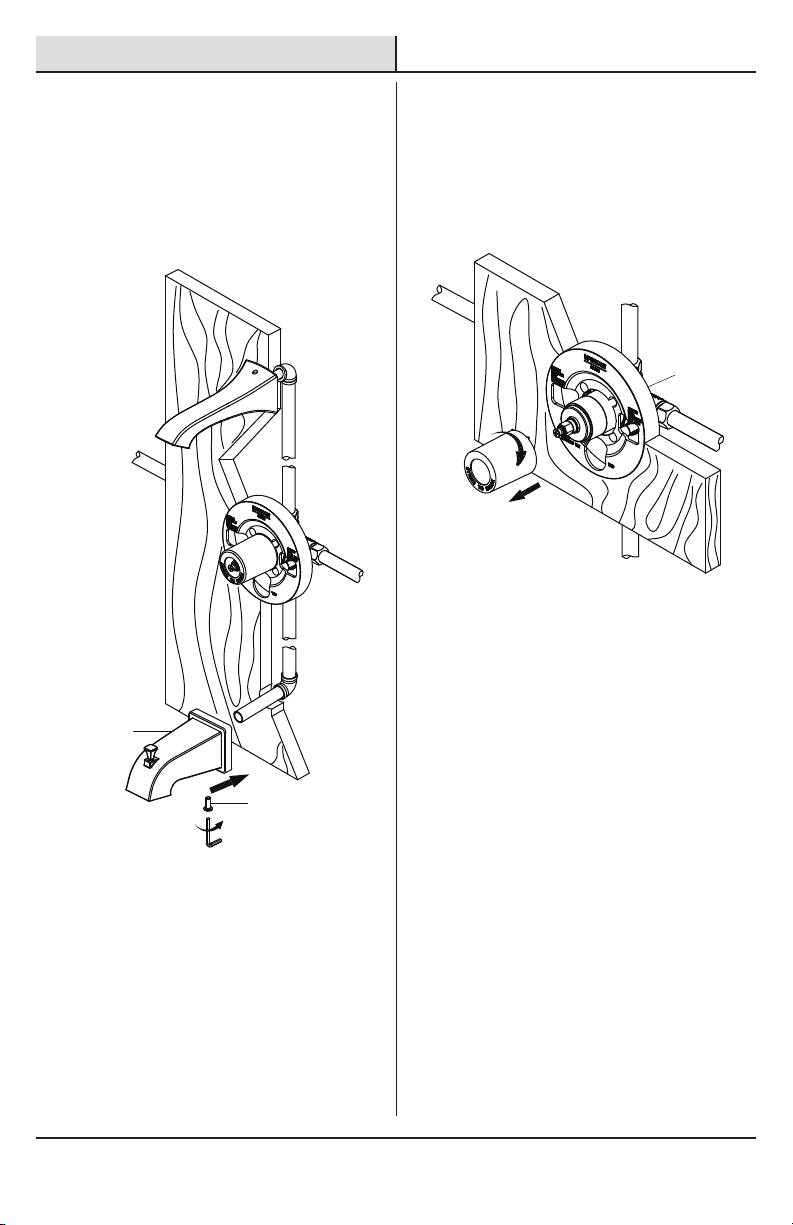

7 8Installing the tub spout
Place the spout (M) onto quick connection until
the spout (M) becomes ush with the nished
wall and tighten the screw (1) with with the
Hex wrench (Hex: 3.97mm) provided.
□
Removing the plastic cap
□Before installing the escutcheon (J), remove the
plastic cap from the valve body (K) by twisting
the cap in a clockwise direction.
M
1
K

9 HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Installation (continued)
9Checking for leaks
□
□
10
Place the handle (G) on the valve body (K)
inverter and turn the handle to the full on mixed
position.
When the valve is turned on, water normally
ows through the tub spout (M). To activate the
shower, turn the valve on and pull the knob (1)
up. Hold the knob (1) until the water ows
continiously from the shower arm (C). Check for
leaks.
Shut off the water at the faucet and supply lines.
Remove the handle (G).
□
Installing the escutcheon
and handle
□Install the escutcheon (J) onto the valve body
(K) using the escutcheon screws (AA). Place the
accessorize cap (I) onto the escutcheon (J).
Place the handle (G) onto the valve body (K) and
tighten the set screw (H) with the Hex wrench
(Hex: 2.5 mm) provided.
□
UP
FOR
SHOWER
M
1
M
G
K
C
J
AA
I
G
H
K

10
Installation (continued)

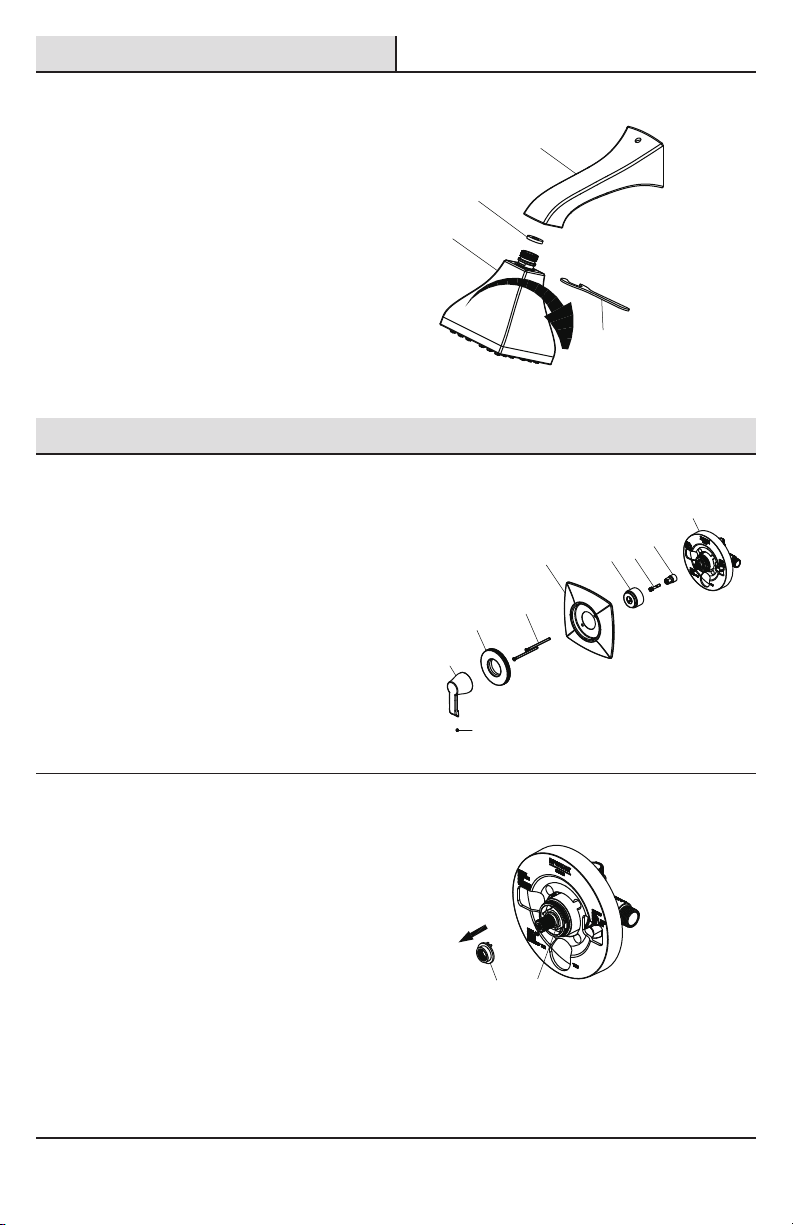

11Installing the shower head
□Make sure the washer (B) is inside the shower
arm (C). Attach the shower head (A) to the shower
arm (C). Tighten the shower head (A) with the
wrench (F).
Adjusting the temperature

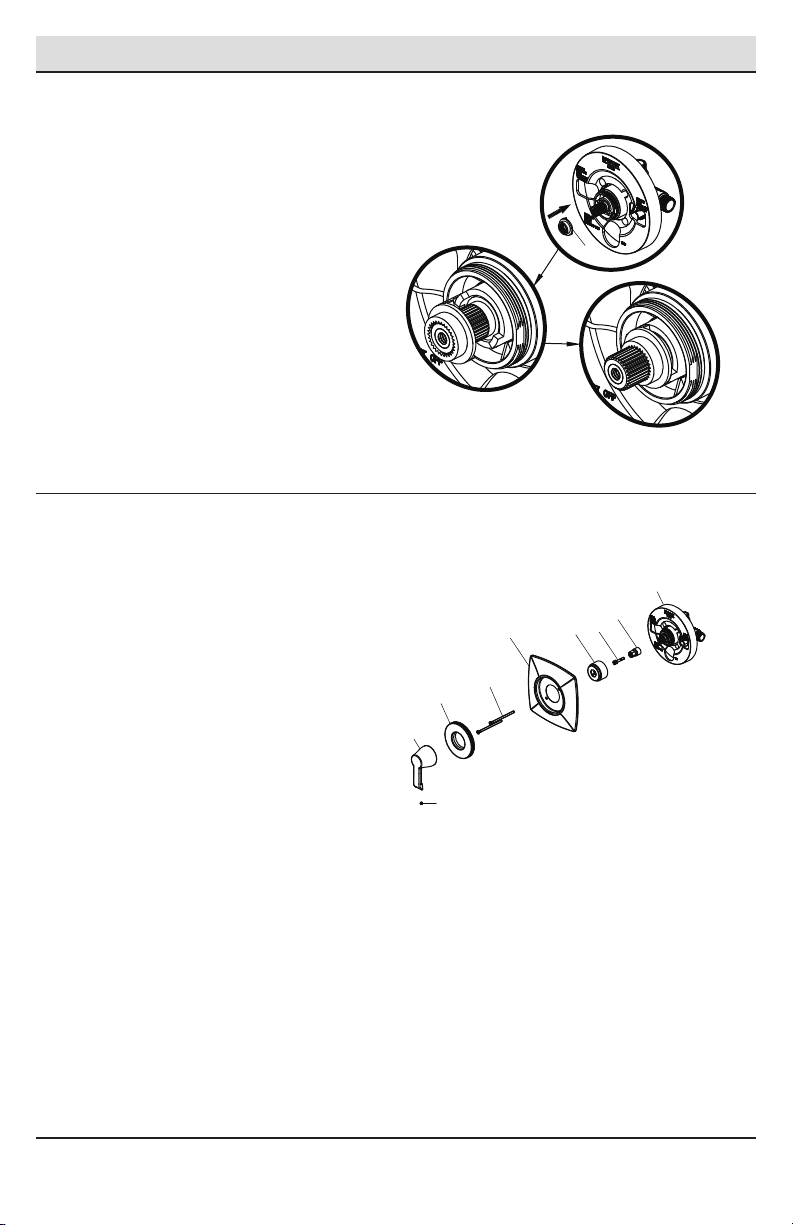

1 Removing the handle,
escutcheon, and inverter
□Unscrew the set screw (H) from the handle (G), and
then remove the handle (G) from the valve body (K).
Remove the accessorize cap (I) from the escutcheon (J).
□Unscrew the escutcheon screws (AA), and
remove the escutcheon (J) from the valve
body (K).
□Unscrew the sleeve (1) from the valve body (K).
□Unscrew the screw (2) from the inverter (3),
and then remove the inverter (3) from the
valve body (K).
2 Remove the red limit stop ring
□Remove the red limit stop ring (1) from the
cartridge assembly (2).
12
C
A
F
B
K
H
G
I
J
AA
123

11
Adjusting the temperature
3 Adjust the desired maximum
water temperature
□Place handle (G) and inverter (1) onto the
cartridge stem.
□Slowly turn the valve stem (2)
counterclockwise to adjust the desired
maximum water temperature.
4 Recheck the temperature
□A water temperature for a comfortable bath or
shower is typically between 90°F-100°F. Rotate
stem clockwise to turn off.
Thermometer
HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
G
12

12
Adjusting the temperature
5 Reinstall the red limit stop ring
□Reinstall the red limit stop ring (1) and readjust
the teeth engagement position so that the stem
can not move beyond the adjusted point.
6 Reinstalling the handle,
escutcheon, and inverter
□Place the inverter (1) onto the valve body (K)
and secure with the screw (2).
1
□Screw the sleeve (3) onto the valve body (K).
□Place the escutcheon (J) onto the valve
body (K) and secure with the escutcheon
screws (AA).
□Place the accessorize cap (I) onto the
escutcheon (J). Place the handle (G) onto
the valve body (K) and secure with the set
screw (H).
K
H
G
I
J
AA
321

13 HOMEDEPOT.COM
Please contact 1-855-HD-GLACIER for further assistance.
Care and Cleaning
□
□
□Do not use abrasive cleaners when cleaning this faucet.

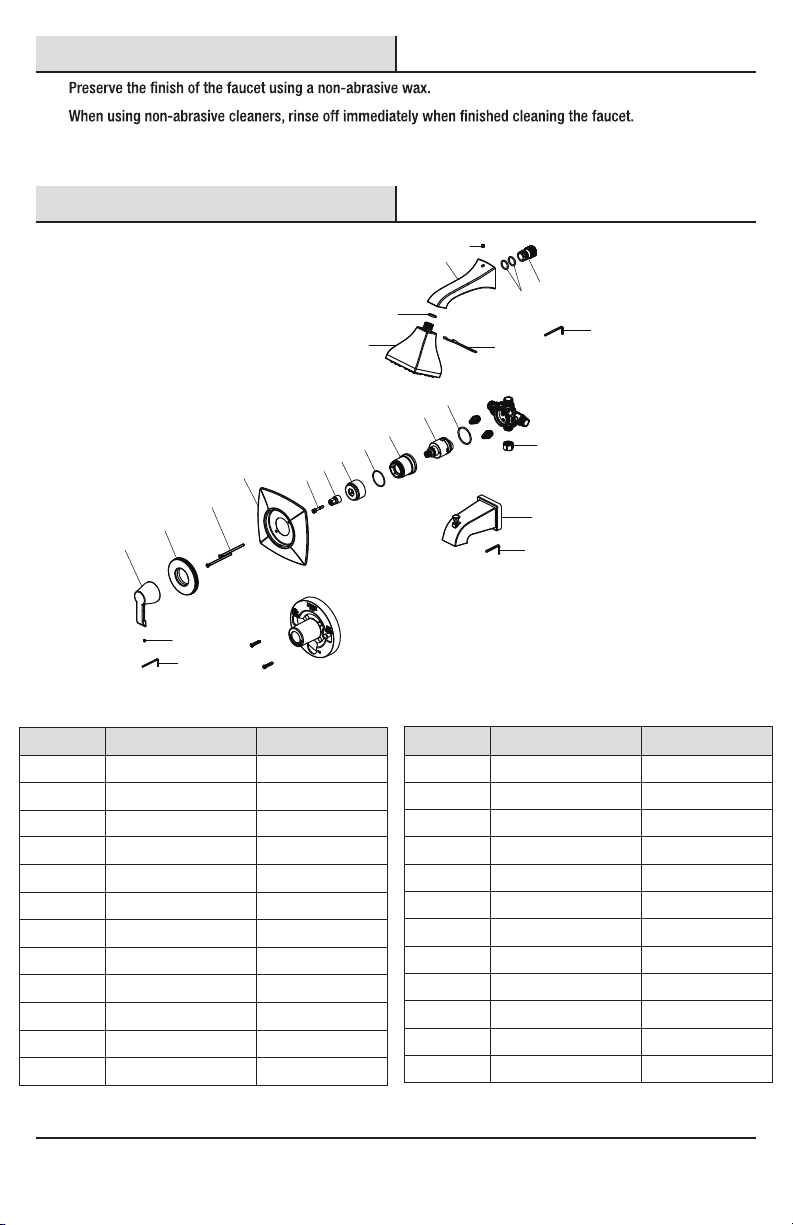

Service Parts
*Specify Finish 3
5
10
8
9
11
12
13
14 1516
4
7
6
2
1
Part Description Part Number
1 RP38191*
2 Washer RP64190
3 Shower arm RP38065*
4 Set screw RP50054
5 O-ring RP60045
6 Connector RP70252
7 Wrench RP70253
8 3.2mm hex wrench RP70332
13 Escutcheon screw RP50066*
Shower head
Part Description Part Number
14 Escutcheon RP80256*
15 Screw RP50020
16 Inverter RP64043
17 Sleeve RP80297*
18 O-ring RP60091
19 Bonnet RP70437*
20 Cartridge RP20006
17 18 19
20
24
23
22
21
9 Handle RP13323*
10 Set screw RP50002
11 2.5mm hex wrench RP70221
12 Accessorize cap RP80255*
21 O-ring RP60101
22 Plug RP70365
23 Spout RP33060*
24 3.97mm hex wrench RP70345

Questions, problems, missing parts? Before returning to the store,
call Glacier Bay Customer Service
8 a.m. - 6 p.m., EST, Monday - Friday
1-855-HD-GLACIER
HOMEDEPOT.COM
Retain this manual for future use.

GUÍA DE USO Y MANTENIMIENTO
GRIFO PARA BAÑERA Y DUCHA, DE UNA SOLA LLAVE
Modelo núm.: 873W-3001
873W-3004
Apreciamos la conanza que has depositado en Glacier Bay al comprar este grifo para bañera y ducha. Nos esforzamos por
crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver nuestra línea
completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir a Glacier Bay!
GRACIAS
¿Problemas, preguntas o piezas faltantes? Antes de regresar a la tienda,
llama al servicio al cliente de Glacier Bay
de lunes a viernes de 8 a.m. a 6 p.m., hora estándar del este
1-855-HD-GLACIER
HOMEDEPOT.COM

16
Tabla de contenido
Información de seguridad......................16
Garantía...................................................16
Pre-instalación .......................................17
.............17
Herramientas necesarias ....................17
Herrajes incluidos................................17
Contenido del paquete.........................18
Instalación ..............................................19
Cómo ajustar la temperatura .................24
Mantenimiento y limpieza......................27
Piezas de repuesto .................................27
Información de seguridad
Lee y comprende este manual completo antes de
intentar ensamblar, operar o instalar el producto.
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
Garantía
GARANTÍA LIMITADA DE POR VIDA
Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Glacier Bay garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Simplemente, devuelva el producto o pieza a
cualquiera de las tiendas minoristas de The Home Depot o llame al 1-855-HD-GLACIER (1-855-434-5224)
para recibir el artículo de reemplazo. El comprobante de compra (recibo de venta original) del comprador consumidor
original debe estar disponible para todos los reclamos de garantía de Glacier Bay.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga
derechos legales especícos y también puede tener otros derechos que varían de un estado a otro. Vaya a una
tienda o llame al 1-855-HD-GLACIER para obtener más detalles.
Planicación de la instalación

17 HOMEDEPOT.COM
Gafas de
seguridad
Destornillador
Phillips
Cinta selladora
para roscas
AA
Pieza Descripción Cantidad
AA Tornillo de la placa
protectora 2
Llave para
tubería
Llave de
correa
Llave ajustable
Destornillador
plano Cinta de
medir
Termómetro
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas
con la lista de contenido del paquete y herrajes incluidos. Si falta alguna pieza o está dañada, no intentes instalar
el producto.
HERRAMIENTAS NECESARIAS
HERRAJES INCLUIDOS
NOTA: No se muestra el tamaño real de los herrajes.
Para obtener asistencia, llama al 1-855-HD-GLACIER.

18
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
C
E
D
I
J
B
A
F
G
H
L
K
M
O
N
Pieza Descripción Cantidad
A1
B Arandela 1
C Brazo de la ducha 1
DTornillo de jación 1
E Conector 1
F Llave 1
G Llave 1
HTornillo de jación 1
Cabezal de la ducha I Tapa de accesorio 1
J Placa protectora 1
KCuerpo de la válvula 1
L Tapón 1
M Caño de la bañera 1
N Tornillo 2
O Protector de yeso 1
Pieza Descripción Cantidad

19 HOMEDEPOT.COM
Para obtener asistencia, llama al 1-855-HD-GLACIER.
Instalación
1 Cómo prepararse para
la instalación
□Cierra el suministro de agua a la bañera y a
la ducha.
□Verica que el tamaño y la posición de los
oricios en la pared sean correctos:
□Los oricios de salida del caño de bañera
y ducha deben ser de 3.2 cm de diámetro.
□El oricio de acceso de la válvula debe ser
de 15.2 cm de diámetro.
□La profundidad recomendada de la válvula
a la pared acabada es de un mínimo de
5.1 cm a un máximo de 6.3 cm.
□Asegúrate de que la supercie de la placa
negra está a ras del acabado exterior de la
pared. Coloca el cuerpo de la válvula en la
posición correcta en la pared con el "UP"
hacia arriba. Para su funcionamiento adecuado,
se necesita una separación mínima de 20,32 cm
del cuerpo de la válvula al caño de la bañera.
2
76.2 cm
Bañera y ducha
20.3 cm mín.
1.22 m
Ducha solamente
3.2 cm
de diámetro
3.2 cm
de diámetro
1.22 m
Bañera y ducha
15.2 cm
de diámetro
76.2 cm
Ducha solamente
PRECAUCIÓN: Cierra siempre el suministro de agua
antes de quitar un grifo existente o reemplazar cualquier
pieza de un grifo. Abre la llave del grifo para liberar la
presión de agua y asegúrate de que el suministro de agua
esté completamente cerrado.
K
Cómo retirar el protector de
yeso
Desenrosca los tornillos (N) y retira el protector
de yeso (O).
□
0
N

20
Instalación (continuación)
3Cómo instalar las conexiones
de suministro
□
□Aprieta las tuberías al cuerpo de la válvula con una
llave para tubería (no incluida).
Coloca cinta selladora para roscas alrededor de
las roscas de la tubería en dirección de las
manillas del reloj, tal como muestra el diagrama
anterior.
□
Conecta los suministros de agua caliente y fría
(1, no incluidos), la tubería de salida de la ducha
(2, no incluida) y la tubería de salida de la bañera
(3, no incluida) enroscándolas en dirección de
las manillas del reloj en el cuerpo de la válvula
(K).
Conecta los codos de la tubería (4, no incluidos)
al extremo de las tuberías de salida de la bañera
y de la ducha.
□
NOTE: Asegúrate de colocar el cuerpo (K) en la posición
correcta en la pared, con la marca "UP" hacia arriba. Las
líneas de suministro de agua caliente van en la entrada H,
las líneas de suministro de agua Fría van en la entrada C.
No uses PEX o CPVC entre la válvula y el caño.
NOTE: Si no deseas instalar la salida de la bañera, inserta
el tapón (L) en la parte inferior del cuerpo de la válvula (K).
4Cómo purgar las salidas de
agua y chequear que no haya
fugas
□ Coloca la llave (G) en el invertidor y gira la llave
hasta la posición de mezclado completo. Abre
las líneas de suministro de agua caliente y fría
y deja que salga el agua durante un minuto o
hasta que expulse todos los desechos. Verica
que no haya fugas.
Cierra la llave de agua en el grifo y las líneas
de suministro. Quita la llave (G).
□
G
K
L
4
2
3
1K
HOT COLD
4
2
1K
HOT COLD
