Goobay USB-C 62113 User manual

Betriebsanleitung
USB-C™ Multiport-Dock
DE
62113
- 1 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2018-01-12
V1
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
•Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Stromschlaggefahr:
• Öffnen Sie niemals das Gehäuse.
• Modizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbe-
nutzung gesichert werden.
Zielgruppeninformationen:
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum, um
eine gute Belüftung aller Geräte zu gewährleisten und Beschädi-
gungen zu vermeiden.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produk t
Dieses Produkt ermöglicht den Anschluss eines MacBooks, MacBooks Pro und
weiteren Geräten mit USB-C™-Anschluss an Monitore mit VGA-, HDMI- und/oder
Mini DisplayPort-Anschluss zur Videoübertragung und an USB-A-Geräte zur Daten-
übertraung.
• Mit USB-C™-Anschluss als Power Delivery (PD)-Ladeport.
• USB-C™-Anschlüsse unterstützen Plug-and-Play und Hot Swap-
ping
• Mit Secure Digital (SD) /MultiMedia Card (MMC)- und micro SD-
Kartenschlitz
• Superschnelle Netzwerkverbindung via eingebautem Ethernet
Port (Gigabit)
2.2 Lieferumfang
USB-C™ Multiport-Dock, Betriebsanleitung
2.3 Technische Daten
Artikelnummer 62113
Bedienelemente und Produktteile
1 RJ45-Buchse
2 Mini DisplayPort-Buchse
3 HDMI™-Buchse
4 VGA-Buchse
5 USB-C™-Buchse mit PD Lade-
anschluss
6 SD-Buchse
7 microSD-Buchse
8 Analog Audio / Mikrofon-Buchse
9 USB 3.0-Buchse, Typ A
10 USB 1.2 BC-Buchse, Typ A
11 USB-C™-Stecker
Eingänge 1x USB-C™-Stecker
Ausgänge 1x HDMI™-Buchse | 1x Mini DisplayPort Buchse |
1x VGA-Buchse | 1x USB-C™-Buchse mit PD Ladean-
schluss | 2x USB 3.0-Buchse, Typ A |
1x USB 1.2 BC-Buchse, Typ A | 1x RJ45-Buchse |
1x Klinkenbuchse (analog Audio / Mikrofon) |
1x SD-Buchse | 1x micro SD-Buchse
Maximale Leistung
USB-C™-Buchse mit PD Ladean-
schluss
USB 3.0-Buchsen, Typ A (gesamt)
USB BC 2.1-Buchse
bis zu 60 W @ 20 V / 3,0 A
10 W @ 5 V / 2,0 A
7,5 W @ 5V / 1,5 A (5 W @ 5,0 V / 1 A gemeinsam
für die anderen beiden USB 3.0-Ausgänge)
Maximale Auösung
HDMI™- / Mini DisplayPort-Buchse
VGA-Buchse 4K x 2 K @ 30 Hz 1920 x 1200 Pixel @ 60 Hz
Datenübertragungsrate
USB 3.0
SD 3.0 UHS-I
SD/SDHC/SDXC
5 Gbit/s
Lesen 70 Mbit/s / Schreiben 90 Mbit/s
bis zu 128 GB
Unterstützte Bandbreite 10 / 100 / 1000 Mbit/s
Betriebstemperatur 0 ~ +45 °C
Betriebsluftfeuchtigkeit 10-90 % RH
Lagertemperatur -10 ~ +70 °C
Luftfeuchtigkeit bei Lagerung 10-90 % RH
Maße 137 x 75 x 17 mm
Gewicht 198 g
Tab.1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise können zu schwe-
ren Unfällen und Schäden an Personen und Sachen führen.
4 Anschluss
Verletzungsgefahr durch Stolpern und Sturz
• Achten Sie darauf, dass das Anschlusskabel so verlegt wird,
dass es niemanden behindert und nicht beschädigt wird.
• Installieren Sie das Produkt und die daran befestigten Geräte so,
dass keine Personen oder Sachen z.B.durch Herabstürzen oder
Stolpern verletzt oder beschädigt werden können.
Sachschäden durch falsches Platzieren und falsche
Spannungsversorgung
• Platzieren Sie das Produkt nur auf einer ebenen und rutschfesten
Unterlage.
• Trennen und verbinden Sie Kabel mit Vorsicht.
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwendenden
Geräte und stellen Sie die Kompatibilität sicher.
3. Schließen Sie Ihren Computer und weitere Geräte wie in Abb. 2
dargestellt an.
4. Schließen Sie an die USB-C™-Buchse mit PD Ladeanschluss ein
USB-C™-Netzteil an und dieses an eine Netzsteckdose.
Der Computer wird aufgeladen und gleichzeitg der USB-C™ Multiport-
Adapter unterstützt.
Trennen Sie den USB-C™ Multiportadapter während der Datenübertra-
gung nicht von der Stromversorgung, um einen Datenverlust zu vermei-
den.
Fig.1: Anschluss
Bei Verbindung des USB-C™-Steckers mit einem Chromebook funktio-
niert die Maus, die an der USB-3.0-Buchse angeschlossen ist, erst mit
einigen Sekunden Verzögerung.
Wenn 3 Videoanschlüsse gleichzeitig angeschlossen sind, wird empfoh-
len nur einen zu verwenden, um die Funktion des Produktes zu gewähr-
leisten.
5 Wartung, Pege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe
und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen
und mechanischen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschä-
digungen, Störungen und anderen nicht durch die Begleitdoku-
mentation behebbaren Probleme, an den Händler oder Hersteller.
6 Haftungshinweis
• Druckfehler und Änderungen an Produkt, Verpackung oder Produktdo-
kumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in
aktueller Form unter den genannten Kontaktdaten anfragen.
7 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsach-
gemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können. Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) ver
pichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer
an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche
Sammelstellen kostenlos zurückzugeben.
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem
Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsor
gung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer
Umwelt.
WEEE Nr.: 82898622

EN
- 2 -
User Manual
USB-C™ multiport dock
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2018-01-12
V1
62113
1 Safety Instructions
1.1 General
•Read the user manual completely and carefully before use.
The user manual is part of the product and contains important
information for correct use.
• Keep this user manual.
The user manual must be available for uncertainties and passing the
product.
Risk of electric shock:
• Do not open the housing.
• Do not modify product and accessories.
• Do not short connectors and circuits.
• Use product, product parts and accessories only in perfect
condition.
A defective device may not be put into operation, but must be disconnec-
ted from mains and protected against further use.
Target group information:
Not meant for children.
• Secure packaging, small parts and insulation against accidental
use.
Heat storage:
• Do not cover the product.
• Keep enough space around all devices for a good ventlation and
free motion and to avoid damages.
1.2 Warning levels
Warnings against hazards that may result in injuries in case of
non-observance.
Warnings against hazards that may result in material damage
in case of non-observance.
2 Description and Function
2.1 Product
This product allows you to connect a MacBook, MacBooks Pro and other devices
with USB-C™ port to monitors with VGA-, HDMI- and/or Mini DisplayPort connection
for video transmission and to USB-A devices for data transmission.
• With USB-C™ port as power delivery (PD) charging port.
• USB-C™ connections support plug-and-play and hot swapping.
• With Secure Digital (SD) /MultiMedia Card (MMC) and microSD
card slot.
• High-speed network connection via build-in Ethernet port (Gigabit)
2.2 Scope of delivery
USB-C™ multiport dock, user manual
2.3 Specications
Article number 62113
Operating elements and product
parts
1 RJ45 socket
2 Mini DisplayPort socket
3 HDMI™ socket
4 VGA socket
5 USB-C™ socket with PD char-
ging connection
6 SD socket
7 microSD socket
8 Analogue audio / microphone
socket
9 USB 3.0 socket, type A
10 USB 1.2 BC socket, type A
11 USB-C™ plug
Inputs 1x USB-C™ plug
Outputs 1x HDMI™ socket | 1x Mini DisplayPort scocket |
1x VGA socket | 1x USB-C™ socket with PD charging |
2x USB 3.0 socket, type A |
1x USB 1.2 BC socket, type A | 1x RJ45 socket |
1x Jack socket (analogue audio / microphone) |
1x SD socket | 1x microSD socket
Maximum Output
USB-C™ socket wit PD charging
connection
USB 3.0 socket, type A (total output)
USB BC 2.1 socket
60 W @ 20 V / 3.0 A
10 W @ 5 V / 2.0 A
7.5 W @ 5V / 1.5 A (5 W @ 5.0 V / 1.0 A, together for
the remaining USB 3.0 sockes)
Maximum resolution
HDMI™ / Mini DisplayPort socket
VGA socket 4K x 2 K @ 30 Hz 1920 x 1200 P @ 60 Hz
Data transmission rate
USB 3.0
SD 3.0 UHS-I
SD/SDHC/SDXC
5 Gbit/s
reading 70 Mbit/s / writing 90 Mbit/s
up to 128 GB
Supported bandwidth 10 / 100 / 1000 Mbit/s
Operating temperature range 0 ~ +45 °C
Operating humidity 10-90 % RH
Storage temperature -10 ~ +70 °C
Storage humidity 10-90 % RH
Dimensions 137 x 75 x 17 mm
Weight 198 g
Tab.2: Specications
3 Intended Use
We do not permit using the device in other ways like described in chapter
Description and Function. Use the product only in dry interior rooms. Not
attending to these regulations and safety instructions might cause fatal
accidents, injuries, and damages to persons and property.
4 Connecting
Risk of injury by stumbling and falling
• Mind placing cables in a way, nobody will be disabled and the
cable not be damaged.
• Install the system and devices attached to it in a way that cannot
be injured, or objects not be damaged for persons example by
dropping or stumbling.
Material damage due to wrong placement and wrong
voltage supply
• Only place on non-slipping surface.
• Use only the supplied power supply.
1. Check the scope of delivery for completeness and integrity.
2. Compare the specications of all equipment be used and ensure
compatibility
3. Connect your computer and other devices as shown in Figure 2.
4. Connect the USB-C™ socket with PD charging port of the
USB-C™ multiport adapter to an USB-C™ power supply. And the
power supply to a mains soket.
It can charge the computer and support this product to work simultane-
ously.
Don´t disconnect the USB-C™ multiport adpater with USB-C™ charge
connection from power supply while transferring data to avoid loss of data.
Fig.2: Connecting
When connecting the USB-C male port of the adapter to Chromebook,
the mouse to be connected to the USB 3.0 port will start to work after a
delay of some seconds.
When 3 ports are connected at the same time , it is advised to use one
video port at one time to guarantee the normal work of this product.
5 Maintenance, Care, Storage and Transport
The products are maintenance-free.
Material damage
• Clean only with a dry, soft cloth.
• Do not use cleaning agents and chemicals.
• Store cool and dry.
• Store the product out the reach of children and in a dry and dust-
protected ambience when not in use.
• Keep and use the original packaging for transport.
• Avoid stresses such as heat and cold, moisture and direct sunlight
vibration and mechanical pressure.
• In case of questions, defects, mechanical damage, trouble and
other problems, non-recoverable by the documentation, contact
your dealer or producer.
6 Liability Notice
• We reserve the right to printing errors and changes to product,
packaging or product documentation.
• See our terms of warranty. These are available in their current
form under the given contact details.
7 Disposal Notes
According to the European WEEE directive, electrical and electronic
equipment must not be disposed with consumers waste. Its components
must be recycled or disposed apart from each other. Otherwise conta-
minative and hazardous substances can pollute our environment.
As a consumer, you are committed by law to dispose electrical and elec-
tronic devices to the producer, the dealer, or public collecting points at
the end of the devices lifetime for free. Particulars are regulated in natio-
nal right. The symbol on the product, in the user`s manual, or at the
packaging alludes to these terms. With this kind of waste separation,
application, and waste disposal of used devices you achieve an important
share to environmental protection.
WEEE No: 82898622

- 3 -
Mode d‘emploi
Station d’accueil USB-C™ multiport
FR
- 3 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2018-01-12
V1
62113
1 Consignes de sécurité
1.1 En général
• Lisez le mode d‘emploi attentivement et complètement avant de
l‘utiliser.
Le mode d‘emploi fait partie intégrante du produit et comprend
d‘importantes informations pour une bonne installation et une bonne
utilisation.
• Conservez soigneusement ce mode d‘emploi.
Le mode d‘emploi doit être disponible à des incertitudes et transfert du
produit.
Risque de choc électrique:
• Ne pas ouvrir le boîtier.
• Ne modiez pas produit et les accessoires.
• Pas court-circuiter des connexions et circuits.
• Utilisez le produit, pièces et accessoires des produits uniquement
en parfait état.
Un appareil défectueux ne doit pas être mis en service. Il doit au contraire
être immédiatement mis hors tension et protégé contre toute utilisation
involontaire.
Informations sur le groupe cible:
Non destiné des enfants.
• Sécuriser l‘emballage, petites pièces et l‘isolation contre
l‘utilisation accidentelle.
Accumulateur de chaleur:
• Ne couvrez pas le produit.
• Laissez toujours sufsamment d‘espace qu‘autour du système an
de garantir une ventilation appropriée et de l‘espace entre les
appareils pour ne pas risquer de les dommager.
1.2 Niveaux d‘alerte
Mises en garde contre les dangers pouvant entraîner
des blessures en cas de non respect.
Mises en garde contre les dangers pouvant entraîner
les dommages matériels en.
2 Description et fonctions
2.1 Description
Ce produit permet de connecter un MacBook, un MacBook Pro et d’autres appareils
munis d’un port USB-C™ avec des moniteurs doté d’un port VGA, HDMI et/ou Mini
DisplayPort pour le transfert de vidéos, ou à des appareils USB-A pour le transfert
de données.
• Avec connexion USB-C™ comme port de chargement.
• Les connexions USB-C™ prennent en charge le Plug-and-Play et
le hot-swapping.
• Avec une fente pour les cartes Secure Digital (SD)/MultiMedia
Card (MMC) et micro SD
• Connexion réseau ultrarapide grâce au port Ethernet intégré
2.2 Contenu de la livraison
Station d’accueil USB-C™ multiport, mode d‘emploi
2.3 Spécications
Numéro de l'article 62113
Eléments de commande e piéces
1 Prise RJ45
2 Prise Mini DisplayPort
3 Prise HDMI™
4 Prise VGA
5 Prise USB-C™ avec câble de
chargement PD
6 Prise SD
7 Prise microSD
8 Prise audio analogique /
microphone
9 Prise USB 3.0, type A
10 Prise USB 1.2 BC, type A
11 Connecteur USB-C™
Entrées 1x Connecteur USB-C™
Sorties 1x prise HDMI™ | 1x prise mini DisplayPort |
1x prise VGA | 1x prise USB-C™avec câble de
chargement PD | 2x prise USB 3.0, type A |
1x prise USB 1.2 BC, type A | 1x Prise RJ45 |
1x jack (audio analogique / microphone) |
1x prise SD | 1x prise microSD
Puissance maximale
Prise USB-C™ avec câble de
chargement
Prise USB 3.0, type A (total)
Prise USB BC 2.1, type A
60 W @ 20 V / 3,0 A
10 W @ 5 V / 2,0 A
7,5 W @ 5V / 1,5 A (5 W @ 5,0 V / 1,0 A ensemble
pour les deux autres sorties USB 3.0)
Résolution maximale
Prise HDMI™ / Mini DisplayPort
Prise VGA 4K x 2 K @ 30 Hz 1920 x 1200 P @ 60 Hz
Débit de transfert de données
USB 3.0
SD 3.0 UHS-I
SD/SDHC/SDXC
5 Gbit/s
Lecture 70 Mbit/s / Écriture 90 Mbit/s
jusqu'à 128 GB
Bande passante prise en charge 10 / 100 / 1000 Mbit/s
Plage de température de fonction-
nement 0 ~ +45 °C
Humidité de fonctionnement 10-90 % RH
Température de stockage -10 ~ +70 °C
Humidité de stockage 10-90 % RH
Dimensions 137 x 75 x 17 mm
Poids 198 g
Tab.3: Spécications
3 Utilisation prévue
Nous n’autorisons pas l’utilisation du dispositif d’une façon différente de
celle décrite au chapitre Description et Fonctions. Utilisez le produit unique-
ment en intérieur dans des pièces sèches et fermées. Ne pas respecter ces
instructions de sécurité et points de règlement est susceptible de provoquer
des accidents mortels, blessures et dommages à la personne et à ses biens.
4 Connexion
Risque de blessure en cas de trébucher et la tombe!
• Faire attention à placer les câbles de sorte que qu‘ils ne soient
pas endommagés et que personne ne soit entravé.
• Veuillez installer le système et les appareils xés au support de
telle façon que personne ne risque d‘être blessé ou qu‘aucun objet
ne risque d‘être endommagé en cas de chute.
Les dommages matériels causés par mauvais endroit et
la mauvaise alimentation
• Placer uniquement sur une surface plane antidérapante.
1. Vériez le Contenu de livraison pour l‘exhaustivité et l‘intégrité.
2. Comparez les spécications pour tous les équipements à utiliser et
assurer la compatibilité.
3. Branchez votre ordinateur et les autres appareils comme indiqué
sur l’illustration 3.
4. Raccordez la prise USB-C™ munie d’un câble de chargement PD
à un bloc d’alimentation USB-C™, puis branchez celui-ci à une
prise secteur.
L’ordinateur charge et l’adaptateur USB-C™ multiport est pris en charge
simultanément.
Ne débranchez pas l’adaptateur USB-C™ multiport pendant le transfert
   dedonnéesand’évitertoutepertededonnées.
Fig.3: Connexion
Lorsque le connecteur USB-C™ est relié à un Chromebook, la souris
branchée à la prise USB 3.0 fonctionne avec quelques secondes de
retard.
Si trois connecteurs vidéo sont branchés simultanément, il est recom
 mandéden’enutiliserqu’unseulandegarantirlefonctionnementdu
produit.
5 Maintenance, entretien, stockage et transport
Les produits sont sans entretien.
Les dommages matériels
• Produit Nettoyez uniquement avec un chiffon doux et sec.
• Ne pas utiliser de produits chimiques et de nettoyage.
• Endroit frais et sec.
• Conserver le produit hors de la portée des enfants et dans une
ambiance sèche et protégé de la poussière lorsqu‘il ne est pas en
cours d‘utilisation.
• Conserver et utiliser l‘emballage d‘origine pour le transport.
• Éviter des conditions extrêmes, telles que la chaleur extrême et f
roid, l‘humidité et de la lumière directe du soleil, ainsi que microon-
des, des vibrations et de la pression mécaniquee.
• En cas de questions, les défauts, les dommages mécaniques, des
ingérences et d‘autres problèmes, non récupérables par la
documentation, contactez votre revendeur ou le producteur
6 Avis de responsabilité
• Nous nous réservons le droit des erreurs d‘impression et des
changements à produit, l‘emballage ou de la documentation du produit.
• S‘il vous plaît voir nos conditions de garantie. Ceux-ci sont maintenant
disponibles dans leur forme actuelle, conformément aux coordonnées
gurant.
7 Instructions pour l’élimination
Selon la directive européenne DEEE, la mise au rebut des appareils électriques
et électroniques avec les déchets domestiques est strictement interdite. Leurs
composants doivent être recyclés ou éliminés de façon séparée. Autrement
lessubstancescontaminéesetdangereusespeuventpolluernotreenvironnement.
Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des
appareils électriques et électroniques auprès du fabricant, du distributeur, ou
des points publics de collecte à la n de la durée de vie des dispositifs, et ce
de façon gratuite. Les détails sont réglementés dans le droit national.
Le symbole sur le produit, dans le manuel ‘utilisation, ou sur l‘emballage fait
référence à ces termes. Avec ce genre de séparation des déchets, ‘application
et d‘élimination des décets d‘appareils usagés, vous réalisez une part impor-
tante de la protection de l‘environnement. No DEEE : 82898622

- 4 -- 4 -

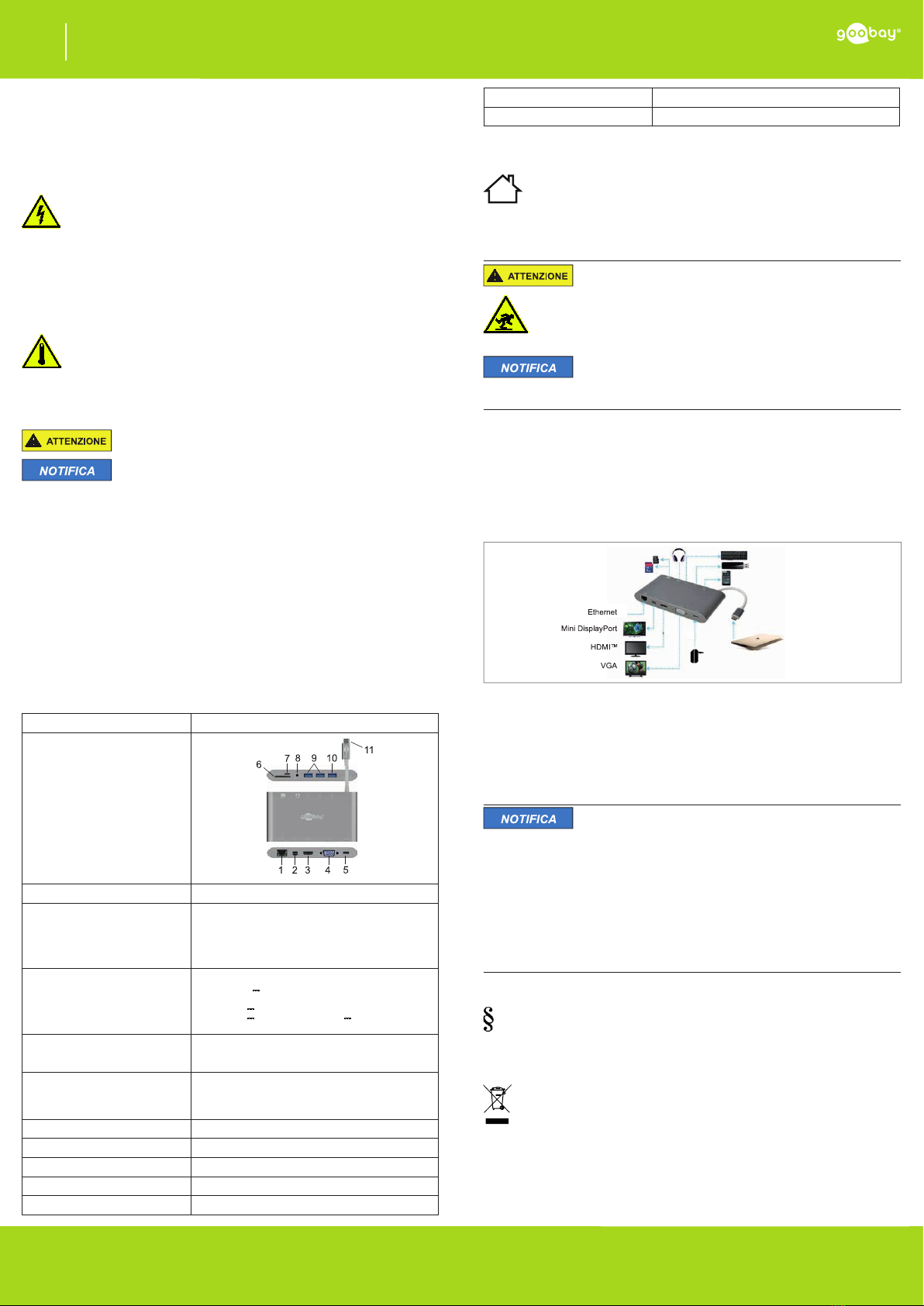

Istruzioni per l‘uso
Docking multiporta USB tipo C™
IT
- 4 -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2018-01-12
V1
62113
1 Indicazioni di sicurezza
1.1 Generalmente
• Leggere attentamente e completamente le istruzioni prima
dell‘uso.
Le instruzioni per l‘uso è parte integrante del prodotto e contiene impor
tanti informazioni per un uso corretto.
• Conservare questo istruzioni per l‘uso.
Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento
del prodotto.
Pericolo di scossa elettric:
• Non aprire la custodia.
• Non modicare prodotti e accessori.
• Non corto do collegamenti e circuiti.
• Utilizzare il prodotto, le parti del prodotto e gli accessori solo in
perfette condizioni.
Un apparecchio difettoso non può essere messo in funzione ma deve
essere scollegato subito dalla rete elettrica e protetto dall’ulteriore utilizzo
involontario.
Informazioni sul gruppo di destinazione:
Non è pensato per i bambini.
• Imballaggio sicuro, piccole parti e l‘isolamento contro l‘uso
accidentale.
Accumulo di calore:
• Non coprire il prodotto.
• Lasciare spazio a sufcienza intorno ai dispositivi di uscita, olte ai
dispositivi audio/video e intorno a tutto il sistema per assicurare
che la ventilazione sia sufciente e che ci sia la tolleranza neces
sarie per il trasporto.
1.2 Livelli di allarme
Avvisi relativi a pericoli che possono tradursi in lesioni
in caso di inosservanza.
Avvisi relativi a pericoli che possono tradursi in danni
materiali in caso di inosservanza.
2 Descrizione e funzione
2.1 Descrizione
Questo prodotto consente di collegare un MacBook, un MacBook Pro oppure altri
dispositivi dotati di connessione USB-C™ a un monitor con connessione VGA,
HDMI o Mini DisplayPort per la trasmissione di video, oppure a dispositivi USB di
tipo A per la trasmissione di dati.
• Con connessione USB-C™ come porta di ricarica Power Delivery
(PD).
• Le connessioni USB-C™ supportano Plug and Play e Hot Swapping.
• Con slot per schede Secure Digital (SD)/MultiMedia Card (MMC) e
microSD.
• Collegamento di rete ultrarapido tramite porta Ethernet integrata
2.2 Scopo della consegna
Docking multiporta USB tipo C™, istruzioni per l‘uso
2.4 Speciche
Numero dell'articolo 62113
Eléments de commande e parti
di prodotto
1 Presa RJ45
2 Presa Mini DisplayPort
3 Presa HDMI™
4 Pesa VGA
5 Presa USB-C™ come porta di
ricarica PD
6 Presa SD
7 Presa microSD
8 Presa audio analogica /
microfono
9 Presa USB 3.0, typo A
10 Presa USB 1.2 BC, typo A
11 Connettore USB-C™
Ingressi 1x Connettore USB-C™
Uscite 1x presa HDMI™ | 1x presa Mini DisplayPort |
1x presa VGA | 1x presa USB-C™ come porta die rica-
rica PD | 2x presa USB 3.0, typo A |
1x presa USB 1.2 BC, typo A | 1x presa RJ45 |
1x presa jack (audio analogica / microfono) |
1x presa SD | 1x presa microSD
Potenza massima
Presa USB-C™ come porta di
ricarica PD
Presa 3.0, typo A (tutto)
Presa USB BC 2.1
60 W @ 20 V / 3,0 A
10 W @ 5 V / 2,0 A
7,5 W @ 5V / 1,5 A (5 W @ 5,0 V / 1 A insieme per le
altre due uscite USB 3.0)
Risoluzione massima
Presa HDMI™ / Mini DisplayPort
Presa VGA 4K x 2 K @ 30 Hz 1920 x 1200 P @ 60 Hz
Velocità di trasferimento dati
USB 3.0
SD 3.0 UHS-I
SD/SDHC/SDXC
5 Gbit/s
Lettura 70 Mbit/s / Scrittura 90 Mbit/s
no al 128 GB
Larghezza di banda supportata 10 / 100 / 1000 Mbit/s
Intervallo operativo di temperatura 0 ~ +45 °C
Umidità di funzionamento 10-90 % RH
Temperatura di immagazzinaggio -10 ~ +70 °C
Umidità di immagazzinaggio 10-90 % RH
Dimensioni 137 x 75 x 17 mm
Peso 198 g
Tab.4: Speciche
3 Destinazione d’uso
Non è consentito l’uso del dispositivo in modo diverso da quello descritto
nel capitolo Descrizione e Funzione. Usare il prodotto solamente in
ambienti interni asciutti. La mancata osservanza di queste regole e delle
istruzioni per la sicurezza può provocare incidenti fatali, lesioni e danni a
persone e proprietà.
4 Collegamento e funzionamento
Pericolo di lesioni a causa di inciampare e cadere
• Prestare attenzione a collocare i cavi in un modo che nessuno
possa scollegarlo accidentalmente provocando danni allo tesso.
• Installare il sistema ei dispositivi in modo tale che le persone non
possano essere ferite o che glioggetti non siano danneggiati, ad
esempio cadendo o inciampando.
Danni materiali causati da posto sbagliato e
l‘alimentazione sbagliata
• Posizionare Solo su supercie piana, antiscivolo.
• Utilizzare solo unità di alimentazione in dotazione.
1. Controllare la fornitura sia completa e l‘integrità.
2. Confronta le caratteristiche tecniche per essere utilizzato
tutte le attrezzature e assicurare la compatibilità.
3. Collegare il proprio computer e gli altri dispositivi come in Fig. 4.
4. Collegare un alimentatore USB-C™ alla presa USB-C™ dotata di
funzionalità di ricarica PD, quindi allacciare l’alimentatore a una
presa di corrente.
Il computer sarà caricato e al contempo sarà garantito il supporto per
l’adattatore multiporta USB-C™.
Non scollegare l’alimentazione elettrica dall’adattatore multiporta
USB-C™ durante il trasferimento dati così da evitare perdite di dati.
Fig.4: Connexion
Collegando il connettore USB-C™ a un Chromebook, il mouse connesso
alla presa USB 3.0 funzionerà solo con alcuni secondi di ritardo.
Nel caso siano collegati contemporaneamente 3 connettori video, è con-
sigliabile limitare l’uso a un solo connettore per garantire la funzionalità
del prodotto.
5 Manutenzione, cura, conservazione e trasporto
I prodotti sono esenti da manutenzione.
Danni materiali causati da umidità
• Prodotto Pulire solo con un panno asciutto, morbido.
• Non utilizzare detergenti e prodotti chimici di pulizia.
• Conservare fresco e asciutto.
• Conservare il prodotto fuori dalla portata dei bambini e in un ambi
ente asciutto e protetto dalla polvere quando non in uso.
• Conservare e utilizzare l‘imballaggio originale per il trasporto.
• Evitare condizioni estreme, calore estremo e ispezionata la fred-
dezza, umidità e luce diretta del sole, così come forni a microonde,
vibrazioni e pressione meccanica.
• In caso di domande, difetti, danni meccanici, interferenze e altri
problemi, non recuperabili per la documentazione, rivolgersi al
rivenditore o produttore.
6 Avviso di responsabilità
• Ci riserviamo il diritto di farlo d‘errori di stampa e modiche al
prodotto, imballaggio o documentazione del prodotto.
• Si prega di consultare i nostri termini di garanzia. Questi sono ora
disponibili nella loro forma attuale sotto le date informazioni di contatto.
7 Note per lo smaltimento
In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed elett-
roniche non devono essere smaltite insieme ai riuti urbani. I com ponenti
devono essere riciclati o smaltiti separatamente. Diversamente le sostanze
contaminanti e pericolose possono inquinare l’ambiente.
Il consumatore è obbligato per legge a portare le attrezzature elettriche ed
elettroniche presso punti di raccolta pubblici oppure presso il rivenditore o il
produttore al termine della loro durata utile. Devono anche essere osservate
tutte le leggi e le normative locali. Il simbolo apposto sul prodotto, nel manu-
al o sulla confezione richiama l’attenzione su questi termini. Con questo
tipo di raccolta differenziata e smaltimento dei prodotti usati si contribuisce
in modo ostan ziale alla protezione dell’ambiente.
WEEE No: 82898622

PL
- 5 -- 5 -

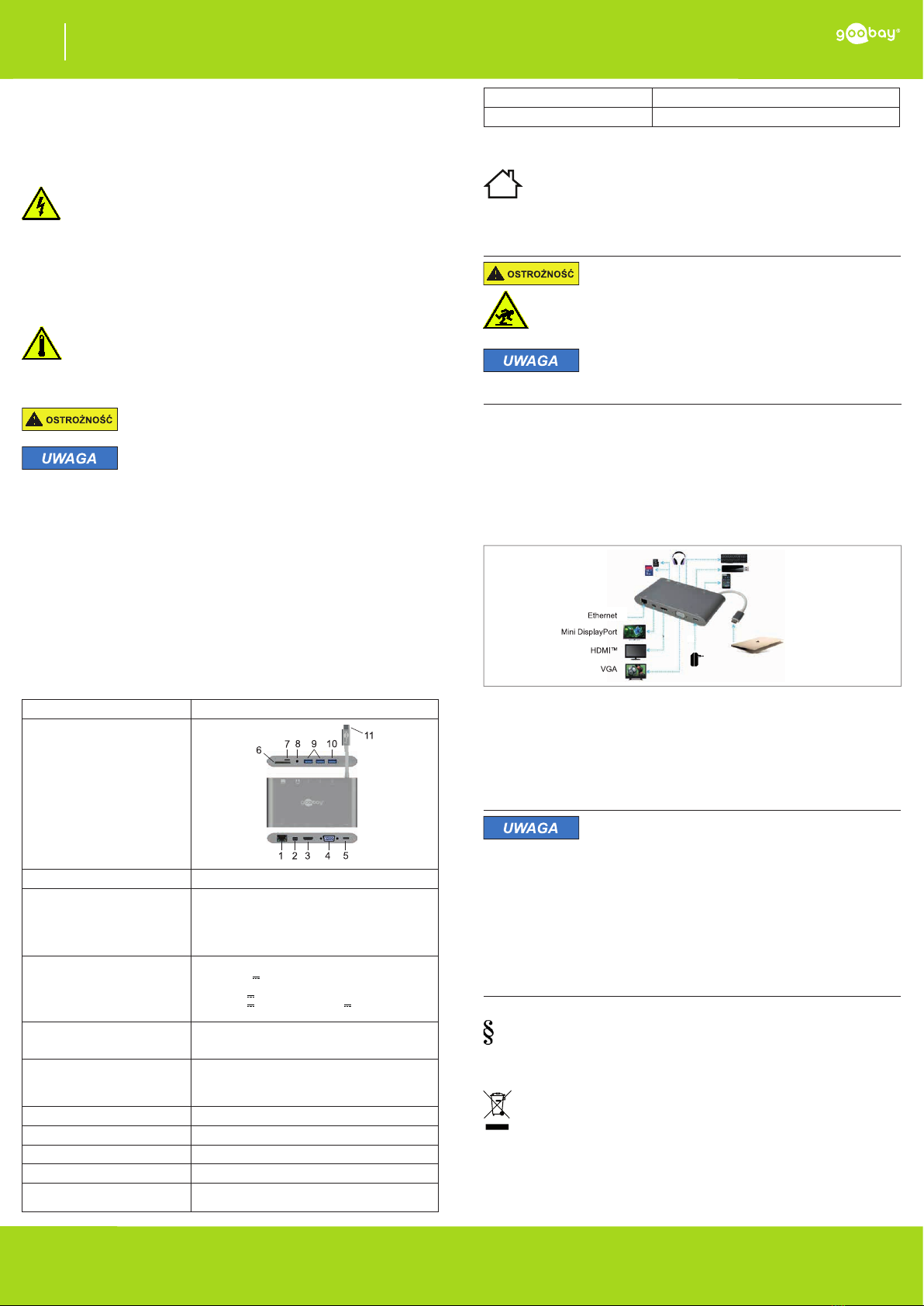

Instrukcja obsługi
Wieloportowa stacja dokująca USB-C™
PL
- F -
Goobay®
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
REV2018-01-12
V1
62113
1 Zasady bezpieczeństwa
1.1 Informacje ogólne
• Szczegółowo zapoznać się z całą instrukcją obsługi.
   Instrukcjaobsługijestczęściąskładowąproduktuizawieraważnezasa-
   dyprawidłowegoużytkowania
•Przechować instrukcję obsługi.
   Instrukcjaobsługimusibyćdostępnawprzypadkuwątpliwościpodczas
   obsługi,atakżewrazieprzekazaniaproduktuinnymosobom.
Ryzyko porażenia prądem elektrycznym:
• Pod żadnym pozorem nie otwierać obudowy.
• Nie modykować produktu ani wyposażenia dodatkowego.
• Nie zwierać przyłączy ani obwodów sterujących.
• Korzystać jedynie z produktu, części produktu i wyposażenia
dodatkowego w nienagannym stanie.
   Uszkodzonegourządzenianiewolnouruchamiać,leczniezwłocznie
   należyodłączyćjeodsieciizabezpieczyćprzedprzypadkowym,dals-
   zymużyciem.
Informacje o grupie docelowej:
   Nienadajesiędladzieci.
• Zabezpieczyć opakowanie, małe części i materiał izolacyjny przed
niezamierzonym użyciem.
Przegrzanie:
• Nie przykrywać produktu.
• Dookoła całego systemu pozostawić dostateczną przestrzeń, aby
zapewnić dobrą wentylację wszystkich urządzeń i uniknąć uszkod
zenia.
1.2 Stopnie ostrzegania
Ostrzeżenie przed niebezpieczeństwami, które mogą w razie
nieprzestrzegania wskazówek bezpieczeństwa doprowadzić
do obrażeń.
Ostrzeżenie przed niebezpieczeństwami, które mogą w razie
nieprzestrzegania wskazówek bezpieczeństwa doprowadzić
do szkód materialnych.
2 Opis i funkcja
2.1 Produk t
Niniejszy produkt pozwala na podłączenie MacBooka, MacBooka Pro i innych
urządzeń ze złączem USB-C™ do monitora ze złączem VGA, HDMI lub Mini Dis-
playPort w celu transmisji sygnału wideo lub do urządzeń USB-A w celu transmisji
danych.
• Ze złączem USB-C™ jako portem do ładowania.
• Złącza USB-C™ obsługują Plug and Play oraz Hot Swapping.
• Z gniazdem Secure Digital (SD)/MultiMedia Card (MMC) i microSD
• wbudowany port Ethernet (Gigabit) zapewnia bardzo szybkie
połączenie sieciowe.
2.2 Zakres dostawy
Wieloportowa stacja dokująca USB-C™, Instrukcja obsługi
2.3 Elementy obsługowe i części
Numer artykułu 62113
Elementy obsługowe i produktu
części
1 Gniazdo RJ45
2 Gniazdo Mini DisplayPort
3 Gniazdo HDMI™
4 Gniazdo VGA
5 Gniazdo USB-C™ ze złączem do
ładowania PD
6 Gniazdo SD
7 Gniazdo microSD
8 Analogowe gniazdo audio /
mikrofonowe
9 Gniazdo USB 3.0, typ A
10 Gniazdo USB 1.2 BC, typ A
11 Wtyk USB-C™
Wejścia 1x Wtyk USB-C™
Wyjścia 1x Gniazdo HDMI™ | 1x Gniazdo Mini DisplayPort |
1x Gniazdo VGA | 1x Gniazdo USB-C™ ze złączem do
ładowania PD | 2x Gniazdo USB 3.0, typ A |
1x Gniazdo USB 1.2 BC, typ A | Gniazdo 1x RJ45 |
1x analogowe gniazdo audio / mikrofonowe |
1x Gniazdo SD | 1x Gniazdo micro SD
Maksymalna moc
Gniazdo USB-C™ ze złączem do
ładowania PD
Gniazdo USB 3.0, typ A (ogólny)
Gniazdo USB BC 2.1
60 W @ 20 V / 3,0 A
10 W @ 5 V / 2,0 A
7,5 W @ 5V / 1,5 A (5 W @ 5,0 V / 1 A (razem dla
pozostałych dwóch wyjść USB 3.0)
Maksymalna rozdzielczość
Gniazdo HDMI™- / Mini DisplayPort
Gniazdo VGA 4K x 2 K @ 30 Hz 1920 x 1200 P @ 60 Hz
Prędkość transmisji danych
USB 3.0
SD 3.0 UHS-I
SD/SDHC/SDXC
5 Gbit/s
Odczyt 70 Mbit/s / zapis 90 Mbit/s
do 128 GB
Obsługiwana szerokość pasma 10 / 100 / 1000 Mbit/s
Temperatura robocza 0 ~ +45 °C
Robocza wilgotność powietrza 10-90 % RH
Temperatura przechowywania -10 ~ +70 °C
Wilgotność powietrza podczas
przechowywania 10-90 % RH
Wymiary 137 x 75 x 17 mm
Masa 198 g
Tab.5: Elementy obsługowe i części
3 Zastosowanie zgodne z przeznaczeniem
Inne użytkowanie niż opisane w rozdziale Opis i funkcja jest niedopus
zczalne. Niniejszy produkt może być stosowany wyłącznie w suchych po
mieszczeniach. Nieprzestrzeganie tych postanowień i zasad
bezpieczeństwa może doprowadzić do poważnych wypadków oraz szkód
osobowych i materialnych.
4 Przyłącze
Ryzyko odniesienia obrażeń wskutek potknięcia i upadku
• Zwrócić uwagę, aby kabel przyłączeniowy został ułożonyd w taki
sposób, aby nikomu nie przeszkadzał i nie został uszkodzony .
• Zainstalować produkt i przymocowane do niego urządzenia tak,
aby żadne osoby nie odniosły obrażeń, np. wskutek upadku lub
potknięcia, lub tak, aby przedmioty nie zostały uszkodzone.
Szkody materialne wskutek błędnego ustawienia
i nieprawidłowego napięcia zasilania
• Produkt ustawić wyłącznie na równej, antypoślizgowej podkładce.
• Ostrożnie odłączać i podłączać kable.
1. Sprawdzić zawartość opakowania pod względem kompletności i
integralności.
2. Porównać dane techniczne wszystkich urządzeń i zapewnić
kompatybilność.
3. Podłączyć komputer i inne urządzenia w sposób przedstawiony
na rys. 5.
4. Do gniazda USB-C™ ze złączem do ładowania PD podłączyć
zasilacz USB-C™, a zasilacz do gniazdka sieciowego.
Komputerbędzieładowany,aadapterwieloportowyUSB-C™dodatkowo
wspomagany.
NieodłączaćadapterawieloportowegoUSB-C™podczastransmisji
   danychodźródłazasilania,abywykluczyćryzykoutratydanych.
Fig.5: Przyłącze
   WpołączeniuwtykuUSB-C™zChromebookiemmysz,którajest 
   podłączonadogniazdaUSB3.0,działadopierozkilkusekundowym
   opóźnieniem.
Jeślirównocześniepodłączonesą3złączawideo,zalecasiękorzystanie
tylko z jednego w celu zagwarantowania funkcji produktu.
5 Konserwacja, pielęgnacja, przechowywanie i transport
Produkty są bezobsługowe.
Uszkodzenie mienia
• Do czyszczenia używać wyłącznie suchej i miękkiej ściereczki.
• Nie stosować żadnych środków czyszczących i chemicznych.
• Przechowywać w chłodnym i suchym miejscu.
• W przypadku nieużywania przez dłuższy czas produkt przech-
owywać miejscu niedostępnym dla dzieci, w suchym otoczeniu
chronionym przed pyłem.
• Przechować oryginalne opakowanie i skorzystać z niego w przy
padku transportu.
• Unikać skrajnych obciążeń, takich jak wysoka i niska temperatura,
wilgoć i bezpośrednie promieniowanie słoneczne, mikrofale oraz
wibracje i nacisk mechaniczny.
• W razie pytań, awarii i uszkodzeń mechanicznych, usterek i innych
problemów, których nie można rozwiązać na podstawie ołączonej
dokumentacji zwrócić się do dystrybutora lub producenta.
6 Odpowiedzialność
• Zastrzegamy sobie błędy w druku oraz zmiany w produkcie, opakowa
niu lub dokumentacji produktu.
• Zapoznać się z naszymi warunkami gwarancji. W aktualnej formie mogą
one zostać przekazane na zapytanie złożone pod podanymi
danymi kontaktowymi.
7 Wskazówki dotyczące odpadów
Zgodnie z europejską dyrektywą WEEE urządzeń elektrycznych i elektronicz
nych nie wolno wyrzucać razem z odpadkami domowymi. Ich składniki muszą
być osobno przekazywane do recyklingu lub utylizacji, ponieważ ieprawidłowo
utylizowane substancje trujące lub niebezpieczne mogą trwale zaszkodzić
zdrowiu i środowisku. Zgodnie z niemiecką ustawą o urządzeniach elektrycz
nych i elektronicznych (ElektroG) konsumenci są zobowiązani do ieodpłatnego
zwrotu urządzeń elektrycznych i elektronicznych po zakończeniu ich eksploata
cji do producenta, punktu sprzedaży lub specjalnych, publicznych punktów
odbioru. Stosowne szczegóły są zawarte w przepisach poszczególnych
krajów. O wymaganiach tych informuje symbol umieszczony na produkcie, w
instruk cji obsługi i/lub na opakowaniu. Taka segregacja surowców oraz recyk
ling i utyli zacja zużytych urządzeń to ważny wkład w ochronę środowiska.
Nr WEEE: 82898622
