Goobay AVS 17 User manual

MODEL:AVS 17
Produkteigenschaften:
Audio/Video Umschalter.
Der Audio/Video Umschalter dient zum
Anschluss mehrerer A/V Geräte untereinander
z.B. Videorecorder, DVD-Player, SAT-Receiver
etc.
Manueller Umschalter zur Auswahl des
A/V Gerätes.
Audio/Video Anschlüsse: Cinch-Buchsen.

(1,2,3)
Zur Vermeidung von Störgeräuschen, schalten Sie die AVS 17 aus. Verbinden Sie die A/V Kabel mit den
Cinch-Buchsen.
Audio/Video nicht im Lieferumfang enthalten.
Von offenen Flammen fernhalten.
Model: AVS 17
Impedanz
Eingang/Ausgang
75Ω(Video);47kΩ(Audio)
Eingangspegel 1Vp-p(Video);0. 4Vp-p (Audio)
Eingänge 4 Cinch (A/V)
Ausgänge 1 Cinch (A/V)
Abmessungen 200(mm) x 64(mm) x 32(mm)
produced by: goobay | Pillmannstrasse 12 | 38112 Braunschweig | Germany
Diese Anleitung muss aufbewahrt werden! | This manual must be preserve!
AUDIO/VIDEO UMSCHALTER
Bedienungsanleitung
(Bitte durchlesen vor Inbetriebnahme)
Anschlüsse und Eigenschaften des Umschalters
Beispiel:
Anmerkungen:
Technische Daten Problembehebung
SAT VCR DVD
TV
MODEL: AVS 17
Video L R
(Ausgang)
Umschalte
r
A/V Eingang
Video L R
Audio
Video L R
Audio
Video L R
Audio
Problem Mögliche Lösung
Kein Bild
1.Ü
b
erprüfen Sie, ob alle Videokabel mit der
richtigen Anschlussbuchse verbunden sind.
2. Überprüfen Sie, ob die Stromschalter der
Geräte auf AN stehen.

MODEL:AVS 17
Product function:
Home audio/video sources control center.
Can select different A/V sources connect
to TV watch the desired program. Such as VCR,
satellite receiver.LD player,DVD,HiFi,etc.
Manual switch to select input A/V sources.
Audio/Video ports: RCA jack.
(1,2,3)
To prevent the noise of the product, please turn it off first, then connectA/V cable to the RCAsockets.
A/v cable is not included, Please buy it yourself.
No naked flame sources, such as lighted candles, should be placed on the appliance.
Item AVS 17
Input/Output Impedance 75Ω(Video);47kΩ(Audio)
Input Level 1Vp-p(Video);0. 4Vp-p (Audio)
Input Ports 3RCA(A/V)
Output Ports 1RCA(A/V)
Dimensions 160(mm)×64 (mm)×32 (mm)
produced by: goobay | Pillmannstrasse 12 | 38112 Braunschweig | Germany
Diese Anleitung muss aufbewahrt werden! | This manual must be preserve!
AUDIO/VIDEO SOURCE SELECTOR
OWNER’S MANUAL
(PLEASE READ BEFORE USE)

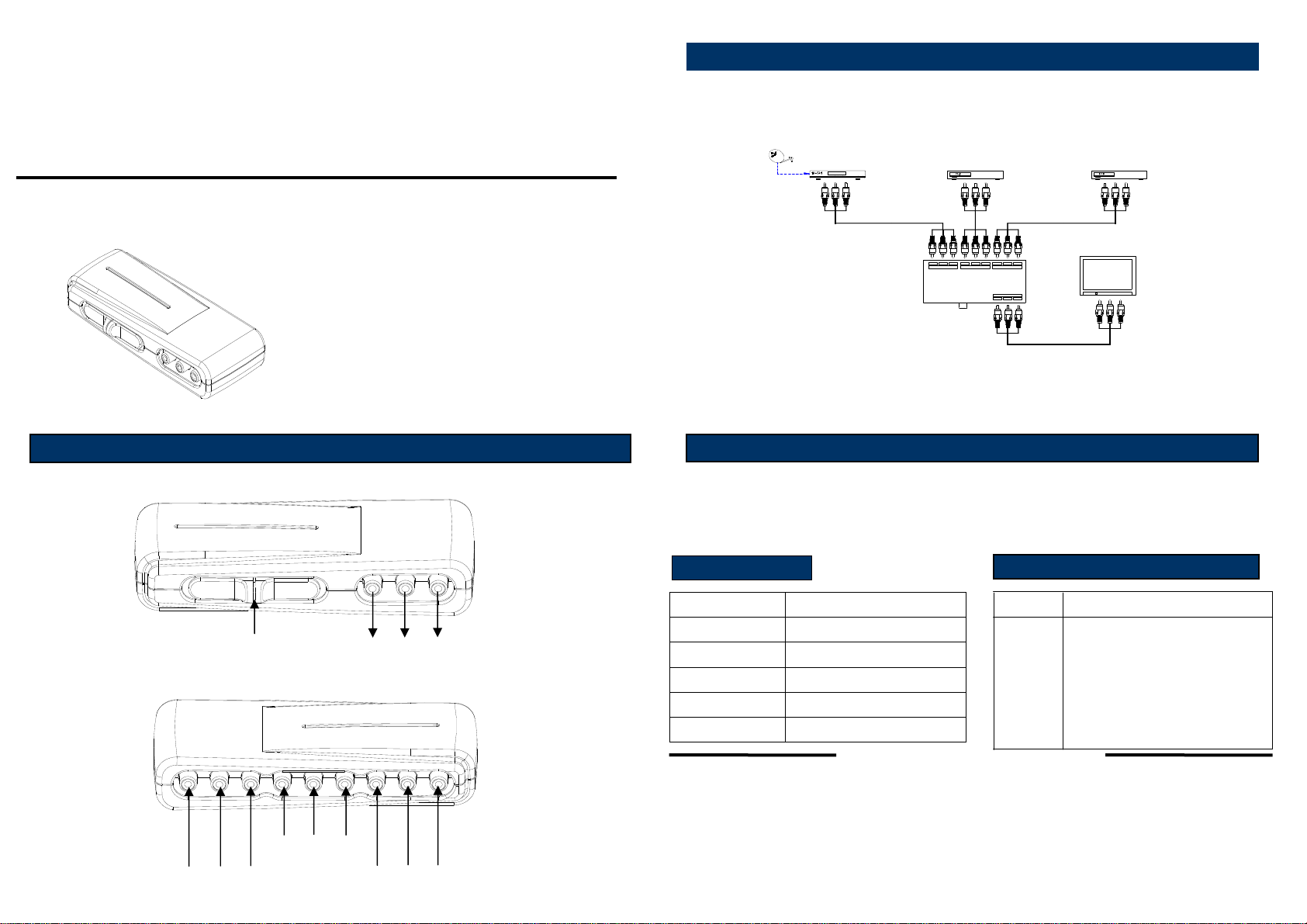

Panel Controls and Features of Universal Type:
Example:
Notes:
Specifications Trouble shooting Information
Problem Possible solution
No picture
1.Check to see that all video cables are
inserted into the proper connectors.
2.Check power switches on the TV and the
video source.(SAT、DVD、VCR、ect.)
SAT VCR DVD
TV
MODEL: AVS 17
Video L R
( A/V OUTPUT )
Choice switch
A/V Input
Video L R
Audio
Video L R
Audio
Video L R
Audio
