Goobay 55400 User manual

Pillmannstraße 12 | 38112 Braunschweig | Germany

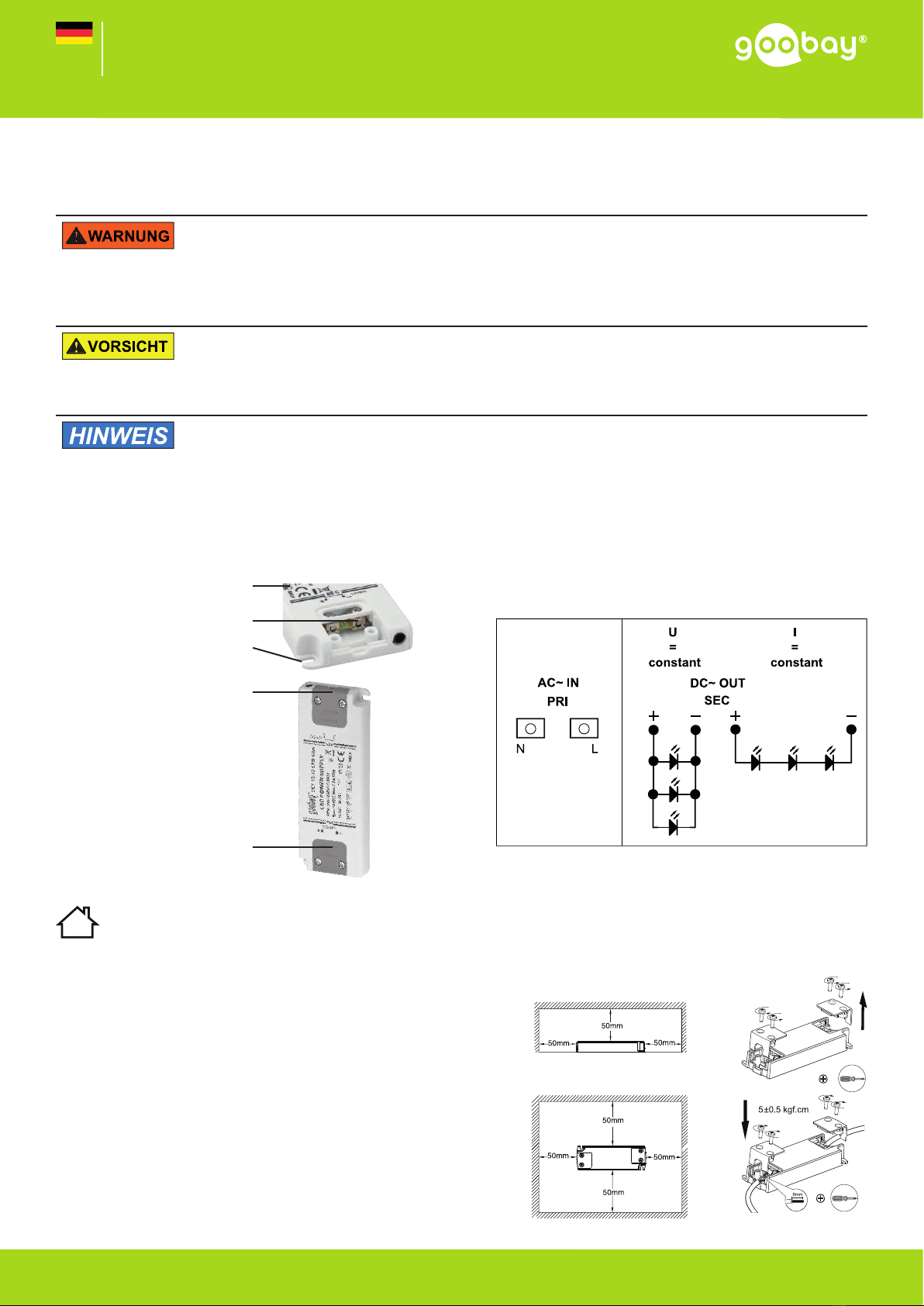

Betriebsanleitung für
LED Transformatoren
Lesen Sie die Bedienungsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur Benut-
zung. Bewahren Sie dieses Dokument auf.
Sicherheitshinweise
Lebensgefahr durch Stromschlag Kontakt zu Netzspannungen vermeiden!
Gefahr durch Selbsteingriffe und Zweck-
entfremdung
Produkt, Produktteile und Zubehör nicht ändern oder modi zieren!
Gehäuse nicht öffnen.
Hinweise zur Netztrennung Beachten Sie den beiliegenden VDE-Hinweis!
Installieren Sie das Produkt an einer gut erreichbaren Stelle.
Verletzungsgefahr durch Stolpern und Sturz Produkt, Produktteile und Zubehör sicher platzieren, installieren und
transportieren.
Verletzungsgefahr durch ungeeignete
Umgebungsbedingungen
Nicht für Kinder und Personen mit physisch und/oder psychisch einge-
schränkten Fähigkeiten geeignet.
Nur im Trockenen verwenden.
Sachschaden durch inkompatible Produkt-
kombinationen
Technische Daten aller verwendeter Produkte vergleichen.
Diese müssen übereinstimmen oder im angegebenen Bereich liegen.
Sachschaden durch ungeeignete
Vorgehensweise
Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand
verwenden.
Beschreibung und Funktion
Dieses Produkt ist ein dimmbarer Spannungstransformator, der Netzspannung in Niederspannung umwandelt und z.B. in Möbeln verwendet wer-
den kann. Transformatoren mit konstanter Ausgangsspannung eignen sich für Parallelschaltungen, Transformatoren mit konstanter Ausgangs-
stromstärke hingegen für Reihenschaltungen.
Transformatorgehäuse
Klemmböcke
Befestigungsschlitz
Sekundärseite mit Abdeckkappe
(Anschluss der LED-Beleuchtung)
Primärseite mit Abdeckkappe
(Netzanschluss)
Bestimmungsgemäßer Gebrauch
Konstantstrom-Transformatoren eignen sich vornehmlich für Reihenschaltungen. Mit variierender LED-Anzahl variiert auch die Sekun-
därspannung bis zum angegebenen Maximum. Konstantspannungs-Transformatoren eignen sich vornehmlich für Parallelschal-
tungen. Mit variierender LED-Anzahl variiert auch die Sekundärstromstärke. Verwenden Sie Ihr Produkt nur zu den in Kapitel Beschrei-
bung und Funktion beschriebenen Zwecken. Verwenden Sie dieses Produkt nur im Trockenen. Andere Verwendungen sind nicht gestattet. Zweck-
entfremdung führt zu Garantieverlust und Haftungsausschluss.
Anschluss und Bedienung
1. Vergleichen Sie die technischen Daten auf allen verwendeten
Produkten und stellen Sie die Kompatibilität sicher.
2. Beachten Sie die Sicherheitshinweise und die VDE-Hinweise!
3. Schalten Sie die Sicherung ab und kontrollieren Sie mit einem
Spannungsprüfer, ob die zu verdrahtenden Leitungen wirklich
spannungsfrei sind.
4. Lassen Sie bei der Montage in alle Richtungen 50 mm Platz
um den Transformator.
5. Schließen Sie zuerst den Sekundärstromkreis an (SEC), indem
Sie die Abdeckkappe entfernen.
6. Auf der Sekundärseite liegen nun 2 Klemmböcke mit markierter
Polarität frei.
7. Schließen Sie Ihre LEDs in richtiger Polarität an die Klemmböcke
im Sekundärkreis (SEC) an.
Schließen Sie alternativ dazu Leuchtmittel mit DC-Stecker an die DC-Buchse an,
wenn vorhanden.
1/8

Pillmannstraße 12 | 38112 Braunschweig | Germany
Um die Gesamtleistung (P in Watt) Ihrer Leuchtmittelkombination zu errechnen, multipliziert man die Stromaufnahme des Leuchtmittels
(I in Ampere) mit dessen Spannung (U in Volt). Dabei gilt P=U*I.
>> In Parallelschaltungen bleibt die Spannung (U) konstant.
>> In Reihenschaltungen bleibt die Stromstärke (I) konstant.
8. Wenn alle Verbraucher sekundärseitig richtig angeschlossen sind, schließen Sie die Primärseite (PRI / 200-240 V~) über deren
2 Klemmböcke N und L an das Stromnetz an.
9. Befestigen Sie die Abdeckkappen wieder und schrauben Sie sie fest.
10. Fixieren Sie das Produkt mit den 2 Befestigungslöchern auf festem, sicherem Untergrund sofern möglich.
11. Schalten Sie die Sicherung wieder an.
Der Spannungstransformator funktioniert, sobald primärseitig Spannung anliegt. Er besitzt keinen eigenen Schalter und ist wartungsfrei.
Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation behalten wir uns vor.
>> Beachten Sie unsere Garantiebedingungen. Diese können Sie in aktueller Form unter den genannten Kontaktdaten anfragen.
Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei
unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den
Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jewei-
lige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art
der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay®, eine registrierte Marke der Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
Technische Daten
Modell 55400 55401 55402 55403 62119 62120
Eingangsspannung (PRI) 220-240 V~ AC, 50/60 Hz
Ausgangsspannung (SEC) 21.5-42.5 V 10.5-21.5 V 34.0-68.5 V 17.0-34.0 V 12 V 24 V
Ausgangsstromstärke 350 mA 700 mA 350 mA 700 mA max. 2.5 A max. 1.25 A
tc / ta 85/40 °C 80/45 °C 85/45 °C
Schutzklasse II
Temperatursicherung 110°C
Umgebungstemperatur -20 ~ +45°C
Leistung (W) max. 15 W max. 24 W max. 30 W
Standby-Leistungsaufnahme (W) <0.5
Schutzart IP20
Primär- und Sekundärkabel H03VVH2-F 2x0.75 mm²
Maße (mm) 123.7 x 44.6 x 19.2 157.3 x 35.2 x 23.5 158 x 45.8 x 18.3
Gewicht (g) 69 100 106
max. Ausgangskabellänge (m) 2
geeignete Dimmer digital/analog
Dokument
Revisionsdatum: 2018-02-02
Version 1.1
Betriebsanleitung für
LED Transformatoren
2/8

Pillmannstraße 12 | 38112 Braunschweig | Germany
Read the instructions carefully and completely. It is part of the product and contains important notes for use. Keep this document!
Safety Instructions
Risk of life by electric shock Avoid contacting mains voltages!
Risk of self-intervention and misuse Do not modify or alter either the product or the accessories!
Do not open the housing.
Instructions for mains separation Attend to the delivered VDE Notes!
Install the product at an easily accessible place.
Risk of injury by tripping and falling Place, transport and install product, parts and acceories in a safe way.
Risk of injury by inappropriate ambient
conditions
Not suitable for children and people with physically and / or mentally
limited capabilities.
Only use in dry ambiance.
Risk of material damage by improper
product combination
The speci cations of all used products must match or be within the
speci ed range.
Material damage by improper
methods
Use product, product parts and accessories only in perfect condition.
Description and Function
This product is a dimmable voltage transformer that converts mains voltage to low voltage, e.g. can be used in furniture. Constant-output voltage
transformers are suitable for parallel switching, while constant output-current transformers are suitable for series connection.
Transformer housing
Terminals
Mounting slot
Seconrady side with cap
(Connecting of LED lighting)
Primary side with cap
(mains connection)
Intended Use
Constant current transformers are primarily suitable for series connections. With varying numbers of LEDs, the secondary voltage also
varies up to the speci ed maximum. Constant-voltage transformers are particularly suitable for parallel circuits. With varying number of
LEDs, the secondary current intensity varies. Use your product only for the purposes described in the chapter Description and Function.
Use this product only in dry conditions. Other uses are not permitted. Misuse leads to loss of warranty and disclaimer.
Connecting and Operating
1. Compare all products to be compatible to each other.
2. Attend to the Safety Instructions and the VDE notes.
3. Turn off the mains fuse and check with a voltage tester
to be sure, all lines are really stress-free. If in doubt, a
electrician must do the installation work.
4. Leave 50 mm space around all dimensions of the
transformer when installing.
5. First, connect the secondary circuit (SEC) by removing
the cap with a suitable Phillips head screwdriver.
6. Now you can see 2 free terminals at the secondary side.
7. Connect your LED lights in correct polarity to the
terminals of the secondary circuit (SEC).
Alternatively connect lamps with DC plug to the DC jack, if existing.
For calculating the total power (P in Watt) of your LED lighting combination,
multiply the current of your LED lighting (I in Ampere) with its voltage (U in Volt).
Therefor this applies: P=U*I.
>> In Parallel circuits, the voltage (U) stays constant.
>> In Serie circuits, the current (I) stays constant.
User Manual for
LED transformers
3/8

Pillmannstraße 12 | 38112 Braunschweig | Germany
User Manual for
LED transformers
8. If all LEDs are connected to the secondary side right way, connect the primary circuit (PRI / 200-240 V~) with its 2 terminals N and
L on to the electricity grid.
9. Reattach the cover caps and tighten them.
10. Fix the product by the 2 mounting holes on a rm, safe surface, if needed.
11. Turn the mains fuse on.
The voltage transformer works when a voltage is applied on the primary side. It does not have its own switch and is maintenance-free.
Liability notice
We reserve the right to printing errors and changes to product, packaging or product documentation.
>> See our terms of warranty. These are available in their current form under the given contact details.
Disposal Instructions
According to the European WEEE directive, electrical and electronic equipment must not be disposed with consumers waste. Its
components must be recycled or disposed apart from each other. Otherwise contaminative and hazardous substances can damage
the health and pollute the environment. As a consumer, you are committed by law to dispose electrical and electronic devices to the pro-
ducer, the dealer, or public collecting points at the end of the devices lifetime for free. Particulars are regulated in national right. The symbol on the
product, in the user manual, or at the packaging alludes to these terms. With this kind of waste separation, application, and waste disposal of used
devices you achieve an important share to environmental protection.
WEEE No: 82898622
EU Declaration of Conformity
With the CE sign Goobay®, a registered trademark of the Wentronic GmbH ensures, that the product is conformed to the basic European
standards and directives.
Specications
Model 55400 55401 55402 55403 62119 62120
Input voltage (PRI) 220-240 V~ AC, 50/60 Hz
Output voltage (SEC) 21.5-42.5 V 10.5-21.5 V 34.0-68.5 V 17.0-34.0 V 12 V 24 V
Output current 350 mA 700 mA 350 mA 700 mA max. 2.5 A max. 1.25 A
tc / ta 85/40 °C 80/45 °C 85/45 °C
Protection class II
Temperature fuse 110°C
Ambient temperature -20 ~ +45°C
Power (W) max. 15 W max. 24 W max. 30 W
Standby power (W) <0.5
Protection level IP20
Primary and Secondary cable H03VVH2-F 2x0.75 mm²
Dimensions (mm) 123.7 x 44.6 x 19.2 157.3 x 35.2 x 23.5 158 x 45.8 x 18.3
Weight 69 100 106
Max. Output cable length (m) 2
suitable dimmers digital / analog
Document
Revision date: 2018-02-02
Version 1.1
4/8

Pillmannstraße 12 | 38112 Braunschweig | Germany
Mode d‘emploi pour
Transformateurs LED
5/8
Lisez le présent mode d‘emploi en entier et avec attention. Il fait partie intégrante du produit et comprend d‘importantes informations pour
une bonne installation et une bonne utilisation. Conservez soigneusement ce manuel pour toute clari cation et ne le faites passer qu‘avec
le produit.
Consignes de sécurité
Risque de mort par choc électrique Éviter tout contact avec les tensions d‘alimentation!
Risque d‘auto-intervention et l‘utilisation
abusive
Ne pas modi er le produit, son pièces ou accessoires! Ne pas ouvrir le
boîtier. Ne pas court-circuit les connexions et des circuits.
Ne pas ouvrir le boîtier.
Instructions pour conduites séparation Assister aux billets VDE livrés!
Installer le produit dans un endroit facilement accessible.
Risque de blessure par trébucher et de
tomber
Placer, installer et transporter le produit, pièces de produits et acces-
soires en toute sécurité.
Risque de blessure par les conditions envi-
ronnementales unappropriate
Pas fait pour les enfants et les personnes avec physiques et / ou men-
taux capacités limitées. Évitez contraintes par la chaleur et l‘humidité
froide et lumière directe du soleil et des vibrations et de la pression
mécanique.
Utiliser seulement dans des conditions sèches.
Dommages matériels par combinaison inap-
proprié du produit
Comparer les spéci cations de tous les produits utilisés. Ceux-ci doi-
vent correspondre ou être dans la plage spéci ée.
Dommages matériels par procédure irrégu-
lière
Utilisez les produits, pièces et accessoires de produits seulement en
parfait état.
Description et fonctions
Ce produit est un transformateur de tension à gradation qui convertit la tension du secteur en basse tension, par ex. peut être utilisé dans les
meubles. Les transformateurs à sortie constante sont adaptés à la commutation en parallèle, tandis que les transformateurs à sortie constante
conviennent pour une connexion en série.
Boîtier du transformateur
Les terminaux
Fente de montage
Côté Seconrady avec capuchon
(Connexion de l‘éclairage LED)
Côté primaire avec capuchon
(raccordement au réseau)
Utilisation prévue
Les transformateurs à courant constant conviennent principalement aux connexions en série. Avec des nombres variables de LED, la
tension secondaire varie également jusqu‘au maximum spéci é. Les transformateurs à tension constante sont particulièrement adaptés
aux circuits parallèles. Avec un nombre variable de LED, l‘intensité du courant secondaire varie. Utilisez votre produit uniquement aux
 ns décrites dans le chapitre Description et fonction. Utilisez ce produit uniquement dans des conditions sèches. Les autres utilisations ne sont pas
autorisées. Une mauvaise utilisation entraîne une perte de garantie et un avertissement.
Connexion et Fonctionnement
1. Comparer les produits sont compatibles entre eux.
2. Assister aux consignes de sécurité et les notes de VDE.
3. Désactiver le fusible secteur et véri er avec un testeur
de tension pour être sûr, toutes les lignes sont vraiment
sans stress . En cas de doute, un électricien doit faire les
travaux d‘installation.
4. Laissez 50 mm d‘espace autour de toutes les dimensions
du transformateur lors de l‘installation.
5. Premièrement, raccorder le circuit secondaire ( SEC ) en
enlevant le bouchon avec un tournevis cruciforme approprié.
6. Maintenant, vous pouvez voir deux bornes libres du côté
secondaire.
7. Connectez vos lumières LED dans la polarité aux bornes du
circuit secondaire (SEC).

Pillmannstraße 12 | 38112 Braunschweig | Germany
Mode d‘emploi pour
Transformateurs LED
6/8
Vous pouvez également connecter des lampes avec prise DC à la prise DC, si existant.
Pour le calcul de la puissance totale (P en Watt) de votre combinaison de l‘éclairage LED, multiplier le courant de l‘éclairage LED (I en Ampère)
avec sa tension (U en Volt). Effet cela s‘applique: P = U * I.
>> Dans les circuits parallèles, la tension (U) reste constante.
>> Dans les circuits Série, le courant (I) reste constante.
8. Si tous les voyants sont connectés à l‘emprise de côté secondaire, connectez le circuit primaire (PRI / 200-240 V~) avec ses 2 bor-
nes N et L sur le réseau électrique.
9. Remettez les capuchons et les serrer.
10. Fixer le produit par les 2 trous de xation sur une surface ferme, coffre-fort, si nécessaire.
11. Tournez les fusible secteur.
Le transformateur de tension fonctionne lorsqu‘une tension est appliquée sur le côté primaire. Il ne possède pas son propre interrupteur et est
sans entretien.
Avis de responsabilité
Nous nous réservons le droit des erreurs d‘impression et des changements à produit, l‘emballage ou de la documentation du produit.
>> S‘il vous plaît voir nos conditions de garantie. Ceux-ci sont maintenant disponibles dans leur forme actuelle, conformément aux
coordonnées gurant.
Instructions pour l’élimination
Selon la directive européenne DEEE, la mise au rebut des appareils électriques et électroniques avec les déchets domestiques est
strictement interdite. Leurs composants doivent être recyclés ou éliminés de façon séparée. Autrement les substances contaminées
et dangereuses peuvent polluer notre environnement. Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des ap-
pareils électriques et électroniques auprès du fabricant, du distributeur, ou des points publics de collecte à la n de la durée de vie des dispositifs, et
ce de façon gratuite. Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage
fait référence à ces termes. Avec ce genre de séparation des déchets, d‘application et d‘élimination des déchets d‘appareils usagés, vous réalisez
une part importante de la protection de l‘environnement.
No DEEE : 82898622
Déclaration UE de conformité
En utilisant le marquage CE, Goobay®, nom commercial déposé de Wentronic GmbH, déclare que l‘appareil est conforme aux conditions
et directives de base de la réglementation européenne.
Spécications
Modèle 55400 55401 55402 55403 62119 62120
Tension d'entrée (PRI) 220-240 V~ AC, 50/60 Hz
La tension de sortie (SEC) 21.5-42.5 V 10.5-21.5 V 34.0-68.5 V 17.0-34.0 V 12 V 24 V
Courant de sortie 350 mA 700 mA 350 mA 700 mA max. 2.5 A max. 1.25 A
tc / ta 85/40 °C 80/45 °C 85/45 °C
Classe de protection II
Température fusible 110°C
Température ambiante -20 ~ +45°C
Puissance (W) max. 15 W max. 24 W max. 30 W
Alimentation de secours (W) <0.5
Niveau de protection IP20
Câble primaire et secondaire H03VVH2-F 2x0.75 mm²
Dimensions (mm) 123.7 x 44.6 x 19.2 157.3 x 35.2 x 23.5 158 x 45.8 x 18.3
Poids 69 100 106
max. Longueur du câble de sortie (m) 2
gradateurs appropriés numérique / analogique
Document
Date de révision: 2018-02-02
Version 1.1

Pillmannstraße 12 | 38112 Braunschweig | Germany
Istruzioni per l‘uso per
Trasformatori LED
7/8
Leggere il Manuale d’uso in modo completo ed accurato. Esso fa parte del prodotto e contiene informazioni importanti per l’uso e
l’installazione corretti. Conservare questo Manuale d’uso per chiarimenti e consegnarlo insieme al prodotto quando questo è ceduto.
Istruzioni per la sicurezza
Pericolo di vita per scossa elettrica Evitare il contatto con tensioni di rete!
Rischio di auto-intervento e di abuso Non modi care i prodotti, parti di prodotto o accessori! Non aprire la
custodia. Fare porti non corto circuito e circuiti.
Non aprire la custodia.
Istruzioni per la separazione di rete Partecipare ai consegnati VDE Note!
Installare il prodotto in un luogo facilmente accessibile.
Pericolo di lesioni da inciampare e cadere Luogo, installare e servizio di trasporto, le parti del prodotto e gli acces-
sori in modo sicuro.
Pericolo di lesioni da condizioni ambientali
unappropriate
Non signi cava per i bambini e le persone con  sici e / o mentali
limitate capacità. Usare solo in condizioni di asciutto. Evitare stress da
caldo e dal freddo, umidità e luce diretta del sole e vibrazioni e pressio-
ne meccanica.
Utilizzare solo in un ambiente asciutto.
Danni materiali dalla combinazione di pro-
dotti unappropriate
Confrontare le speci che di tutti i prodotti utilizzati. Questi devono corri-
spondere o essere entro l‘intervallo speci cato.
Danni materiali per procedura impropria Utilizzare i prodotti, parti e accessori prodotti soltanto in perfette condi-
zioni.
Descrizione e funzione
Questo prodotto è un trasformatore di tensione dimmerabile che converte la tensione di rete in bassa tensione, ad es. può essere utilizzato nei
mobili. I trasformatori a uscita costante sono adatti per la commutazione in parallelo, mentre i trasformatori a uscita costante sono adatti per il
collegamento in serie.
custodia Transformer
terminali
Slot di montaggio
Lato Seconrady con tappo
(Collegamento di illuminazione a LED)
Lato primario con tappo
(collegamento alla rete)
Destinazione d‘uso
I trasformatori a corrente costante sono adatti principalmente per collegamenti in serie. Con un numero variabile di LED, anche la tensi-
one secondaria varia al massimo speci cato. I trasformatori a tensione costante sono particolarmente adatti per i circuiti paralleli. Con
un numero variabile di LED, l‘intensità della corrente secondaria varia. Utilizzare il prodotto solo per gli scopi descritti nel capitolo Descri-
zione e funzione. Utilizzare questo prodotto solo in condizioni asciutte. Altri usi non sono consentiti. L‘uso improprio porta alla perdita della garanzia
e della dichiarazione di non responsabilità.
Collegamento e funzionamento
1. Confrontare tutti i prodotti compatibili tra loro.
2. Partecipare alle istruzioni di sicurezza e le
note VDE.
3. Spegnere il fusibile di rete e controllare con un
tester per essere sicuro , tutte le linee sono
davvero senza stress . In caso di dubbio, un
elettricista deve fare l‘Lavori di installazione.
4. Lasciare 50 millimetri di spazio intorno a tutte le
dimensioni del trasformatore durante l‘installazione.
5. In primo luogo, collegare il circuito secondario
(SEC), rimuovendo il tappo con un apposito
cacciavite a croce .
6. Ora è possibile vedere due terminali liberi sul lato
secondario.
7. Collegare le luci a LED in polarità ai morsetti del
circuito secondario (SEC).

Pillmannstraße 12 | 38112 Braunschweig | Germany
Istruzioni per l‘uso per
Trasformatori LED
8/8
In alternativa, collegare le lampade con spina DC al jack DC, se esistente. Per calcolare la potenza totale (P in Watt) della vostra combinazione di
illuminazione a LED, moltiplicare la corrente del LED (I in Ampere), con la sua tensione (U in Volt). Perciò questo vale: P = U * I.
>> Nei circuiti paralleli, la tensione (U) rimane costante.
>> Nei circuiti Serie, la corrente (I) rimane costante.
8. Se tutti i LED sono collegati al lato secondario modo giusto, collegare il circuito primario ( PRI / 200-240 V~) con il 2 morsetti N e L
allarete elettrica.
9. Rimontare i tappi e serrarle.
10. Fissare il prodotto dai due fori di montaggio su una supercie sicura ferma, se necessario.
11. Girare la rete fusibile .
Il trasformatore di tensione funziona quando viene applicata una tensione sul lato primario . Non ha un proprio interruttore ed è esente da manuten-
zione .
Avviso di responsabilità
Ci riserviamo il diritto di farlo d‘errori di stampa e modiche al prodotto, imballaggio o documentazione del prodotto.
>> Si prega di consultare i nostri termini di garanzia. Questi sono ora disponibili nella loro forma attuale sotto le date informazioni
di contatto.
Istruzioni sullo smaltimento
In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed elettroniche non devono essere smaltite insieme ai riuti urbani.
I com ponenti devono essere riciclati o smaltiti separatamente. Diversamente le sostanze contaminanti e pericolose possono inquinare
l’ambiente. Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elettroniche presso punti di raccolta pubblici
oppure presso il rivenditore o il produttore al termine della loro durata utile. Devono anche essere osservate tutte le leggi e le normative locali. Il
simbolo apposto sul prodotto, nel manuale o sulla confezione richiama l’attenzione su questi termini. Con questo tipo di raccolta differenziata e
smaltimento dei prodotti usati si contribuisce in modo sostanziale alla protezione dell’ambiente.
WEEE No: 82898622
Dichiarazione di conformità UE
Usando il marchio CE, Goobay®, un marchio registrato della Wentronic GmbH, dichiarache il dispositivo è conforme ai requisiti di base ed
alle linee guida delle normative Europee.
Speciche
Modello 55400 55401 55402 55403 62119 62120
Tensione di ingresso (PRI) 220-240 V~ AC, 50/60 Hz
Tensione di uscita (SEC) 21.5-42.5 V 10.5-21.5 V 34.0-68.5 V 17.0-34.0 V 12 V 24 V
corrente di uscita 350 mA 700 mA 350 mA 700 mA max. 2.5 A max. 1.25 A
tc / ta 85/40 °C 80/45 °C 85/45 °C
Classe di protezione II
Fusibile Temperatura 110°C
Temperatura ambiente -20 ~ +45°C
Potenza (W) max. 15 W max. 24 W max. 30 W
Alimentazione di standby (W) <0.5
Livello di protezione IP20
Cavo primaria e secondaria H03VVH2-F 2x0.75 mm²
Dimensioni (mm) 123.7 x 44.6 x 19.2 157.3 x 35.2 x 23.5 158 x 45.8 x 18.3
Peso 69 100 106
max. Lunghezza del cavo di uscita (m) 2
dimmer adatti digitali / analogici
Documento
Data di revisione: 2018-02-02
Versione 1.1
