TV-Wandhalter
TV wall mount
TV Support mural
Attaco a parete per TV
63479
63480
63481
63482
Goobay TV EasySlide S
Goobay TV EasySlide Twin S
Goobay TV EasySlide M
Goobay TV EasySlide Twin M

2
Betriebsanleitung
BETRIEBSANLEITUNG
Inhalt
1Sicherheitshinweise...................................................................3
1.1 Allgemeines....................................................................3
1.2 Benutzergruppen............................................................4
1.3 Warnstufen .....................................................................4
2Beschreibung und Funktion.......................................................5
2.1 Lieferumfang Modelle 63479 und 63480 .......................5
2.2 Lieferumfang Modelle 63481 und 63482 .......................6
2.3 benötigtes Werkzeug für alle Modelle............................7
3Bestimmungsgemäßer Gebrauch..............................................8
3.1 Nutzungsbeschränkungen .............................................8
4Montage .....................................................................................8
4.1 Vorbereitung ...................................................................8
4.2 Wandmontage ................................................................8
4.2.1 ...Vorbereitung........................................................9
4.2.2...Wandmontage................................................... 10
4.3 Flachbildschirmmontage .............................................. 11
4.3.1 ...Flachbildschirme mit acher Rückseite ............ 11
4.3.2...Flachbildschirme mit gewölbter Rückseite........ 12
4.4 Einhängen und Befestigen des Flachbildschirms ........ 12
4.5 Einstellen des TV-Wandhalters .................................... 14
4.5.1 ...Einstellen des Schwenkarms ............................ 14
4.5.2...Einstellen der VESA-Halterung......................... 15
4.5.3...Einstellen des Flachbildschirms........................ 15
4.6 Gerätekabel verlegen ................................................... 15
5 Pege, Wartung, Lagerung und Transport.............................. 16
6Problembehebung ................................................................... 17
7 Technische Daten ................................................................... 17
7.1 Technische Daten Modelle 63479 und 63480.............. 17
7.2 Technische Daten Modelle 63481 und 63482.............. 18
8Informationen zum VESA-Standard ........................................ 18
9Entsorgungshinweise............................................................... 19
BETRIEBSANLEITUNG ............................................. 2
USER’S MANUAL....................................................... 20
MODE D‘EMPLOI ....................................................... 38
ISTRUZIONI PER L‘USO ............................................ 56

3
1Sicherheitshinweise
1.1 Allgemeines
• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig
vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt
und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem
Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer
und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und
anderen nicht durch die Begleit dokumentation behebbaren Problemen,
wenden Sie sich an Ihren Händler.
Lebensgefahr durch Ersticken
Kinder können an verschluckten oder eingeatmeten Kleinteilen und Dämmmate-
rial ersticken.
>> Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung sichern.
Verletzungsgefahr durch Stolpern und Sturz
Ungünstig platzierte bzw. installierte Produkte können Personen verletzen.
>> Produkt, Produktteile und Zubehör sicher platzie ren, installieren und
transportieren.
>> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter
Person helfen lassen.
>> Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal
durchführen lassen.
Verletzungsgefahr durch Schneiden
Kinder können sich an Verpackungen schneiden.
>> Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.
Verletzungsgefahr durch ungeeignete Umgebungsbedingungen
Extreme Umgebungsbedingungen können Personen verletzen.
>> Auf in der Wand liegende, stromführende Kabel oder andere Leitungen
achten und diese nicht beschädigen!
>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht
montieren. Dies fördert das Ermüden der Augen.
Verletzungsgefahr durch bewegliche Produktteile
Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.
>> Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
>> Während des Gebrauchs auf die Beweglichkeit des Produktes achten.
Dieses kann sich von der Wand weg oder auf sie zu bewegen und
seitlich ausschwenken.
Gefahr durch Selbsteingriffe und Zweckentfremdung

4
Betriebsanleitung
Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und
führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.
>> Modizieren und ändern Sie weder Produkt, Produktteile noch Zubehör!
Sachschaden durch inkompatible Produktkombinationen
Inkompatible Produktkombinationen erfüllen nicht die gewünschte Funktion,
können Qualitätsverluste oder Sachschaden zur Folge haben.
>> Technische Daten aller verwendeter Produkte vergleichen. Diese
müssen übereinstimmen oder im angegebenen Bereich liegen.
Sachschaden durch ungeeignete Umgebungsbedingungen
Falsche Umgebungsbedingungen können Sachen beschädigen.
>> Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrah-
lung sowie Vibrationen und mechanischen Druck vermeiden.
>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich
ausreichend Platz für gute Belüftung und Beweglichkeit lassen.
Das mitgelieferte Montagematerial ist ausschließlich für die Montage an
massiven Stein- und Betonwänden geeignet.
>> Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.
>> Stabilität des Systems nach Montage regelmäßig prüfen.
1.2 Benutzergruppen
Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige
Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.
Arbeitsschritt Benutzergruppe
Montage, Demon-
tage, Ausrichten,
Pege, Lagerung,
Transport,
Entsorgung
Endverbraucher und Benutzer mit mechanischen
Grundkenntnissen
>> Von Kindern und Personen mit eingeschränkten
geistigen und motorischen Fähigkeiten fernhalten
und gegen Benutzung sichern!
Wartung, Reparatur
Geschulte Fachkräfte
>> Spezielle Sicherheitsmaßnahmen, Fachwissen und
Werkzeuge nötig!
Tab.1: Benutzergruppen
1.3 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittel-
bar zu Tod oder schweren Verletzungen führen.
Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod
oder schweren Verletzungen führen können.

5
Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu
Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden
führen können.
2Beschreibung und Funktion
Ihr TV-Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, verti-
kalen Wänden. Alle aufgeführten Modelle sind individuell neig- und schwenkbar
und verfügen über ein Kabelmanagementsystem.
Modelle 63479 und 63480 sind auf die Montage mit achen Flachbildschirm-
rückseiten beschränkt. Weiterhin sind diese für kleinere Bildschirmdiagonalen
und Gewichte ausgelegt als die Modelle 63481 und 63482.
Die Modelle 63480 und 63482 verfügen über einen doppelten Schwenkarm und
damit über eine größere Variabilität als die Modelle 63479 und 63481.
Entnehmen Sie den technischen Daten die Detailangaben zu Ihrem Modell.

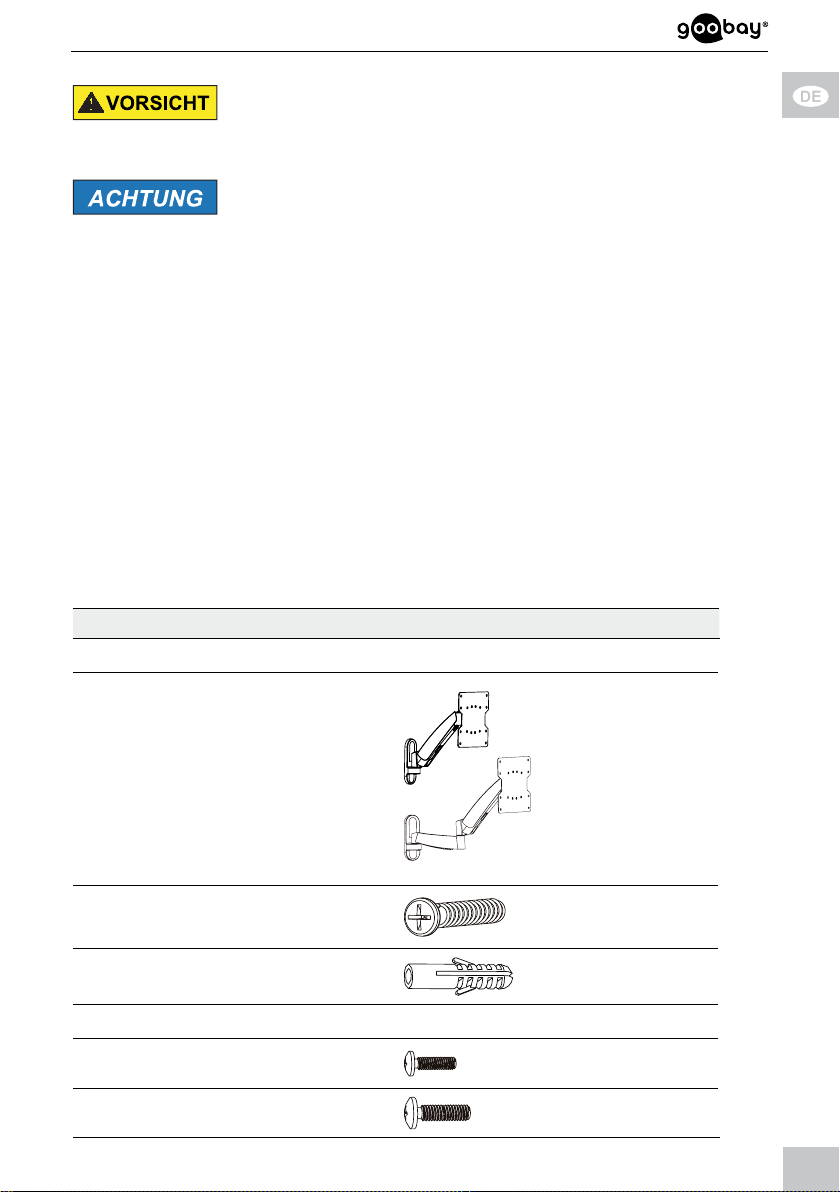

2.1 Lieferumfang Modelle 63479 und 63480
Teil Abbildung Kürzel Anzahl
Wandmontage
TV-Wandhalter mit
VESA-Platte und
Kunststoffabdeckungen
63479
oder
63480
A 1
Wandschraube 6.3x55 W-A 3
Betondübel W-B 3
Flachbildschirmmontage
M4x14 M-A 4
M5x14 M-B 4

6
Betriebsanleitung
Unterlegscheibe D5 M-C 4
Werkzeug
Innensechskant-Schlüssel
3 mm B 1
Innensechskant-Schlüssel
6 mm C 1
Schraubenschlüssel D 1
Tab.2: Lieferumfang Modelle 63479 und 63480
2.2 Lieferumfang Modelle 63481 und 63482
Teil Abbildung Kürzel Anzahl
Wandmontage
TV-Wandhalter mit
VESA-Platte und
Kunststoffabdeckungen
63481
oder
63482
A 1
Wandschraube 6.3x55 W-A 3
Betondübel W-B 3
Flachbildschirmmontage
M4x14 M-A 4
M5x14 M-B 4
M6x14 M-C 4
M8x20 M-D 4
Unterlegscheibe D5 M-E 4

7
Unterlegscheibe D8 M-F 4
TV Abstandhalter M-G 8
Werkzeug
Innensechskant-Schlüssel
3 mm B 1
Innensechskant-Schlüssel
6 mm C 1
Schraubenschlüssel D 1
Tab.3: Lieferumfang Modelle 63481 und 63482
2.3 benötigtes Werkzeug für alle Modelle
Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Bohrmaschine
Beton-/Steinbohrer 8x60mm
Kreuzschlitz-Schraubendreher
zweite Person
Tab.4: benötigtes Werkzeug für alle Modelle

8
Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
Dieses Produkt dient dazu, Flachbildschirme mit spezischen Bildschirmdiago-
nalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“
zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in
Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht
gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der
Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden
führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“.
3.1 Nutzungsbeschränkungen
Nur in trockenen Innenräumen verwenden.
4Montage
4.1 Vorbereitung
Vollständigkeit und Unversehrtheit prüfen
>> Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und
Unversehrtheit kontrollieren.
Kompatibilität sicherstellen
Sachschaden durch inkompatible
Produktkombinationen
>> Technische Daten aller verwendeter
Produkte vergleichen. Diese müssen über-
einstimmen oder im angegebenen Bereich
liegen.
Tab.5: Kompatibilität sicherstellen

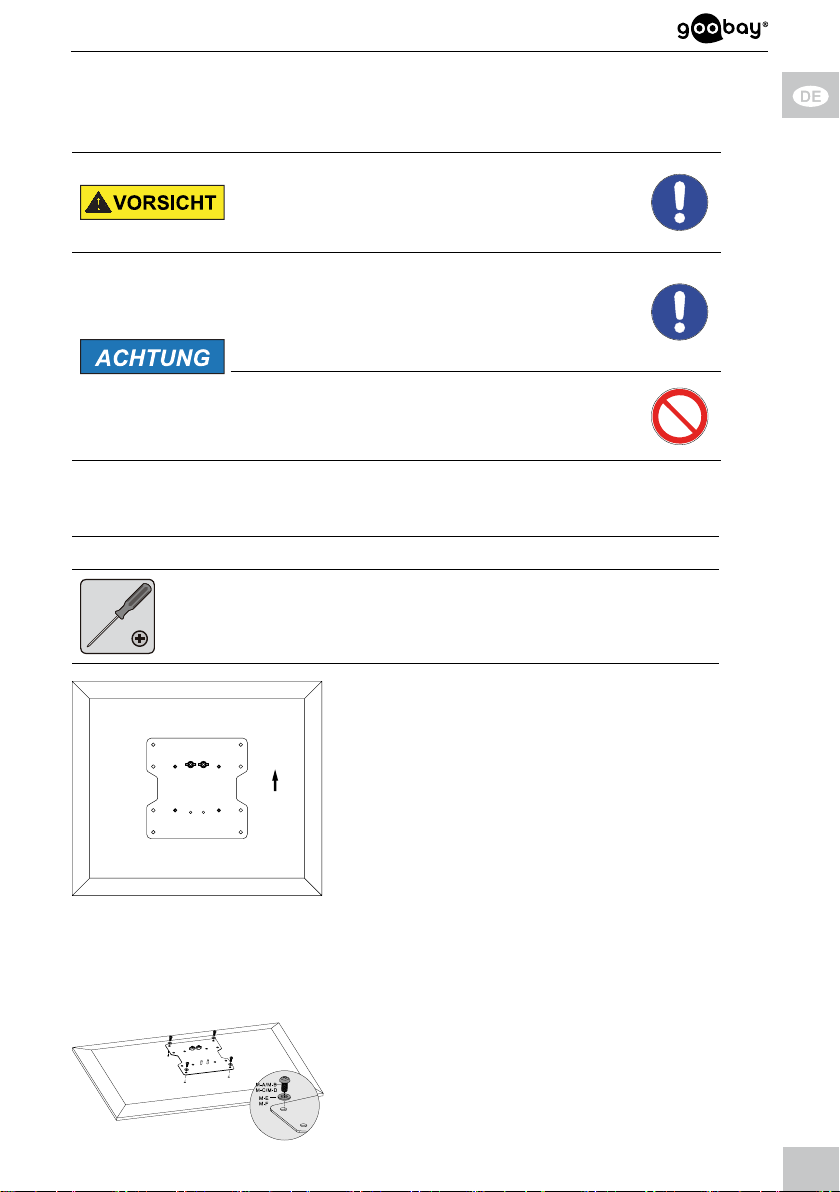

4.2 Wandmontage
Verletzungsgefahr durch ungeeignete
Umgebungsbedingungen
>>
>>
Wandstruktur vor Montage überprüfen bzw.
sichere Stelle zur Montage auszuwählen.
Auf in der Wand liegende, stromführende
Kabel oder andere Leitungen achten und
diese nicht beschädigen!
>> Nicht an Stellen mit direkter Sonnenein-
strahlung bzw. starkem Licht montieren.
Dies fördert das Ermüden der Augen.

9
Sachschaden durch ungeeignete
Umgebungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigbereich ausreichend
Platz für gute Belüftung und Beweglichkeit
lassen.
Tab.6: Wandmontage
Werkzeug für alle Modelle
zusätzliches Werkzeug für Modelle 63479 und 63480
Schraubenschlüssel D
4.2.1 Vorbereitung
1. Entfernen Sie die 2 Kunststoffabde-
ckungen des TV-Wandhalters (A),
indem Sie die obere schräg nach
vorn oben und die untere nach vorn
unten schieben.
Fig.1: Kunststoffabdeckungen entfernen
2. Entfernen Sie die VESA-Platte,
indem Sie die oberen Muttern leicht
lösen, so dass diese noch sicher auf
dem Gewinde sitzt.
3. Schrauben Sie die unteren Muttern
Fig.2: VESA-Platte entfernen gegen den Uhrzeigersinn vollständig
ab.

10
Betriebsanleitung
4.2.2 Wandmontage
1. Prüfen Sie vor dem Bohren, ob
sich Gas-, Wasser-, oder
Stromleitungen in der Wand
benden und beschädigen Sie
diese nicht.
2. Benutzen Sie eine Wasser-
waage, um die Bohrlöcher zu
markieren.
3. Markieren Sie die Bohrlöcher
1 bis 3 mit einem Stift.
Fig.3: Ausrichten und Anzeichnen
Der TV-Wandhalter (A) dient als
Schablone.
4. Bohren Sie die Löcher mit
einem 10mm-Steinbohrer
60mm tief.
Fig.4: Löcher bohren
5. Stecken Sie jeweils einen
Wanddübel (W-B) in die
Bohrlöcher.
6. Bringen Sie den TV-Wandhal-
ter (A) mit den Wandschrau-
ben (W-A) so an, dass die Ker-
be an der VESA-Plattenauf-
nahme nach oben zeigt.
Fig.5: Wandmontage
7. Stecken Sie die Kunststoff-
abdeckungen wieder auf den
TV-Wandhalter (A).

11
Fig.6: Kunststoffabdeckungen aufstecken
4.3 Flachbildschirmmontage
Verletzungsgefahr durch Stolpern und
Sturz
>> Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
Sachschaden durch ungeeignete Vorge-
hensweise
>> Beim Anziehen von Schrauben mäßige
Kraft aufwenden, um Gewinde nicht zu
beschädigen.
>>
>>
Flachbildschirm NIE ach auf den Boden
legen.
Flachbildschirm nicht durch zu lange
Schrauben beschädigen.
Tab.7: Flachbildschirmmontage
4.3.1 FlachbildschirmemitacherRückseite
Werkzeug für alle Modelle
1
1. Lehnen Sie den Flachbild-
schirm vertikal gegen eine
weiche, großächige Unterla-
ge oder eine Wand und
sichern Sie ihn gegen Kratzer
und Umkippen.
Achten Sie darauf, dass die Schrau-
ben 1 mit den vormontierten Muttern
an der Flachbildschirmoberseite
Fig.7: Ausrichtung der VESA-Platte 4.3.1 sitzen, wie in Kapitel 4.2 berschrie-
ben. Diese halten VESA-Platte und
Flachbildschirm beim Einhängen in
den TV-Wandhalter.
2. Montieren Sie die VESA-Platte
mit den zu Ihrem Flachbild-
schirm passenden Unterleg-
scheiben und Schrauben an
der Flachbildschirmrückseite
Fig.8: Montage der VESA-Platte 4.3.1 wie abgebildet.

12
Betriebsanleitung
4.3.2 Flachbildschirme mit gewölbter Rückseite
Werkzeug für alle Modelle
Die Verwendung gewölbter Flachbildschirmrückseiten ist nur mit den Modellen
63481 und 63482 möglich.
1
1. Lehnen Sie den Flachbild-
schirm vertikal gegen eine
weiche, großächige Unterla-
ge oder eine Wand und
sichern Sie ihn gegen Kratzer
und Umkippen.
Achten Sie darauf, dass die Schrau
ben 1 mit den vormontierten Muttern
an der Flachbildschirmoberseite
Fig.9: Ausrichten der VESA-Platte 4.3.2 sitzen, wie in Kapitel 4.2 berschrie-
ben. Diese halten VESA-Platte und
Flachbildschirm beim Einhängen in
den TV-Wandhalter.
2. Montieren Sie die VESA-Platte
mit den Unterlegscheiben
(M-F), Schrauben (M-D) und
den TV Abstandhaltern (M-G)
an der Flachbildschirmrücksei-
te wie abgebildet.
Die TV Abstandhalter (M-G) können
einfach oder doppelt verwendet
Fig.10: Montieren der VESA-Platte 4.3.2 werden. Achten Sie auf ausreichende
Schraubenlänge.
4.4 Einhängen und Befestigen des Flachbildschirms
Verletzungsgefahr durch Stolpern und
Sturz
>>
>>
Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den
Arbeitsort sichern und von zweiter Person
helfen lassen.

13
Sachschaden durch ungeeignete Umge-
bungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigebereich ausreichend
Platz für gute Belüftung und Beweglichkeit
lassen.
Tab.8: Einhängen und Befestigen des Flachbildschirms
Werkzeug für alle Modelle
zusätzliches Werkzeug für Modelle 63479 und 63480
Schraubenschlüssel D
1
1. Hängen Sie den mit der VESA-Platte
verbundenen Flachbildschirm
zusammen mit einer 2. Person mit
den Schrauben 1 und den oberen
Muttern schräg auf die Kerben des
TV-Wandhalters (A).
Fig. 11: Einhängen des Flachbildschirms Zwischen den oberen Muttern und dem
Gewindeanschlag ist ein Spalt von ca. 4mm
ideal.
1
2
2. Stellen Sie den Flachbild
schirm gerade.
3. Drehen Sie die oberen und
unteren Muttern im Uhrzeiger-
sinn auf die Schrauben 1 und
2, bis diese fest sitzen.
Fig.12: Anschrauben des Flachbildschirms

14
Betriebsanleitung
4.5 Einstellen des TV-Wandhalters
Verletzungsgefahr durch bewegliche
Produktteile
>>
>>
Gliedmaßen während des Gebrauchs nicht
zwischen Scherteile halten.
Während des Gebrauchs auf die Beweg-
lichkeit des Produktes achten.
Dieses kann sich von der Wand weg oder
auf sie zu bewegen und seitlich aus-
schwenken.
Sachschaden durch ungeeignete Umge-
bungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigebereich ausreichend
Platz für gute Belüftung und Beweglichkeit
lassen.
Tab.9: Einstellen des TV-Wandhalters
4.5.1 Einstellen des Schwenkarms
Werkzeug
Innensechskant-Schlüssel
6 mm C
Mit der 6 mm Innensechskantschraube können Sie die Federvorspannung des
Schwenkarms einstellen. Ein schwerer Flachbildschirm benötigt eine straffere
Einstelung als ein leichter.
1. Sichern Sie mit einer Hand
den Schwenkarm.
Variante 1
Drehen Sie die 6 mm Innen-
sechskantschraube gegen den
Uhrzeigersinn nach (+), um die
Federvorspannung zu verstär-
ken, z.B. wenn sich der Flach-
bildschirm selbstständig nach
Fig.13: Einstellen des TV-Wandhalter
unten bewegt.
Variante 2
Drehen Sie die 6 mm Innensechskantschraube im Uhrzeigersinn nach
(-), um die Federvorspannung zu ver ringern, z.B. wenn sich der Flach-
bildschirm selbstständig nach oben bewegt.

15
4.5.2 Einstellen der VESA-Halterung
Werkzeug
Innensechskant-Schlüssel
3 mm B
1. Sichern Sie mit einer Hand
den Flachbildschirm.
2. Lockern Sie die 3 mm
Innensechskantschrauben
durch Drehen gegen den
Uhrzeigersinn etwas.

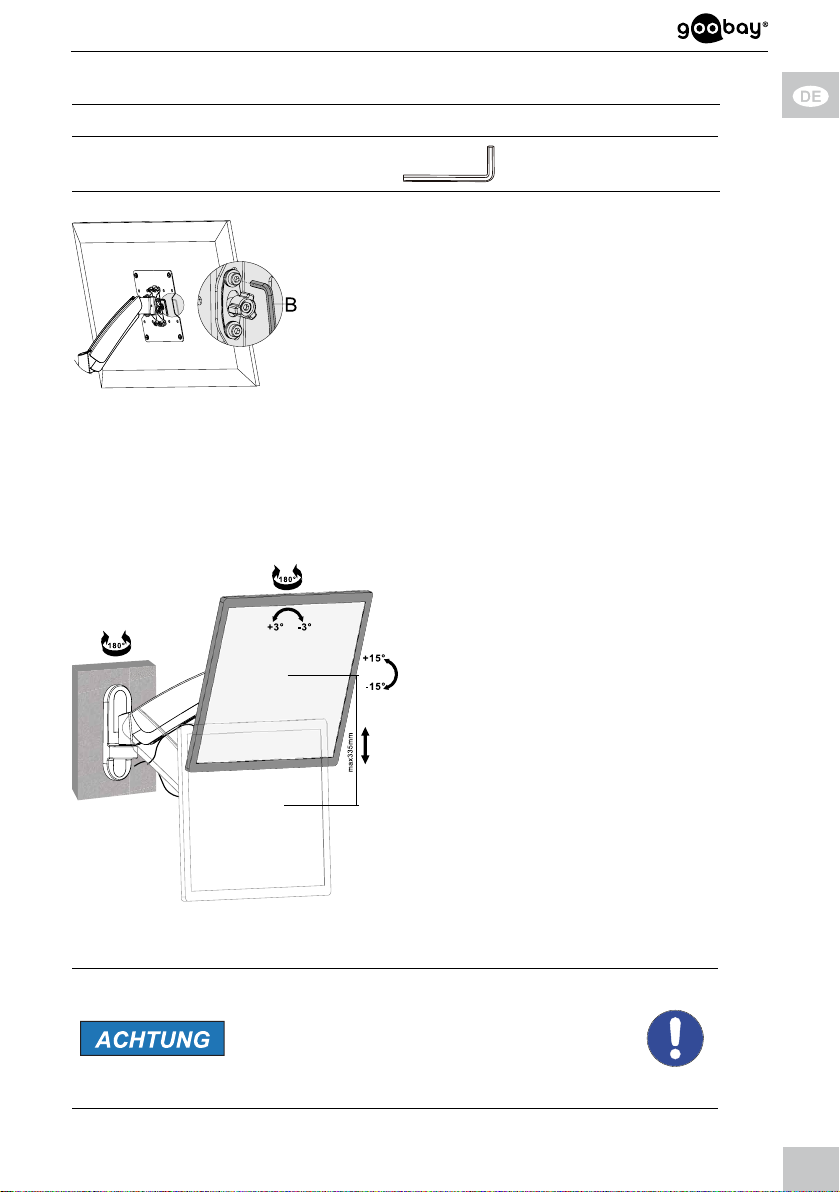

3. Stellen Sie den Neigungswin-
kel ein.
Fig.14: Einstellen der VESA-Halterung
4. Ziehen Sie die 3 mm
Innensechskantschrauben
durch Drehen im Uhrzeiger-
sinn wieder fest.
4.5.3 Einstellen des Flachbildschirms
Richten Sie den Flachbildschirm nach
Bedarf
>> vertikal,
>> horizontal und/oder
>> in der Rotationsachse aus.
Gerätekabel können aufgrund der
Beweglichkeit des TV-Wandhalters
nachträglich angeschlossen werden.
Fig.15: Einstellen des Flachbildschirms
4.6 Gerätekabel verlegen
Sachschaden durch ungeeignete Umge-
bungsbedingungen
>> Um Quell- und Ausgabegeräte sowie um
Schwenk- und Neigebereich ausreichend
Platz für gute Belüftung und Beweglichkeit
lassen.
Tab.10: Gerätekabel verlegen

16
Betriebsanleitung

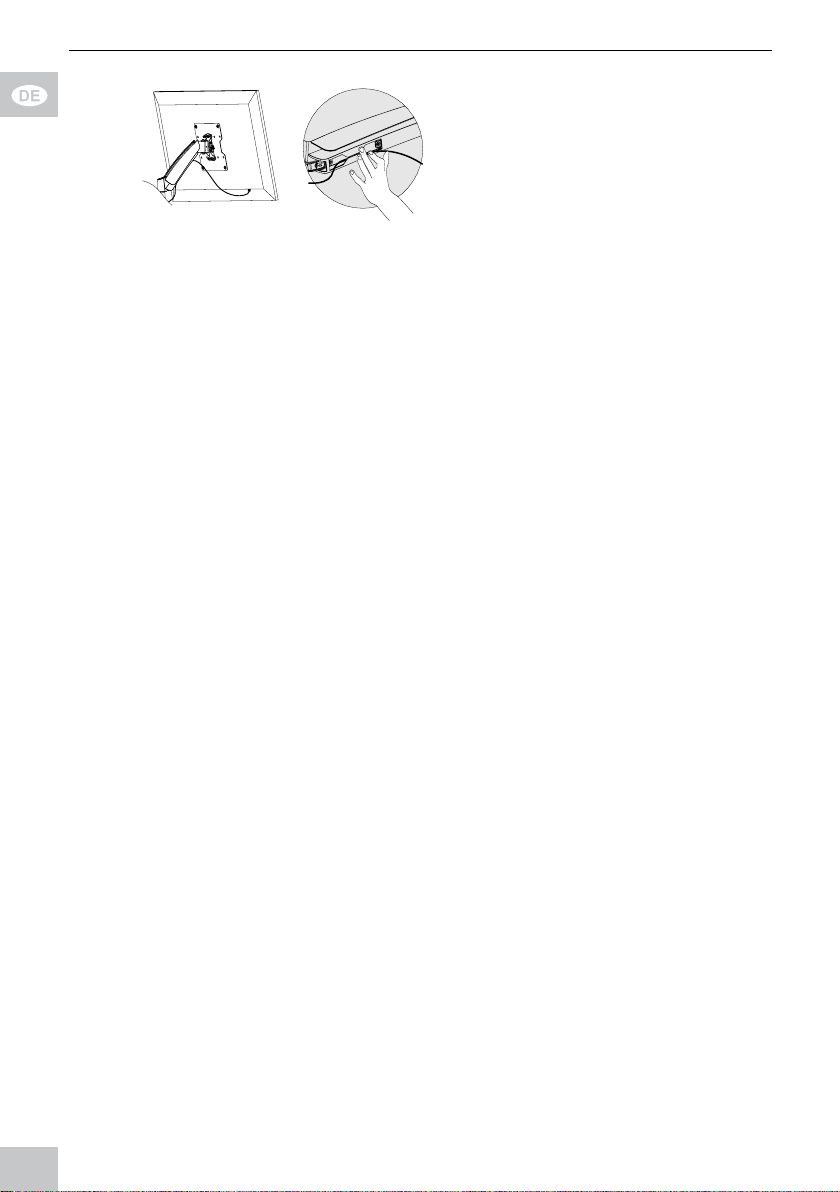

1. Schließen Sie ausreichend
lange Gerätekabel an.
2. Pressen Sie diese in die
Kabelhaltevorrichtung(en).
Fig.16: Gerätekabel verlegen Achten Sie auf ausreichend Spiel der
Gerätekabel, um die Beweglichkeit
des Systems zu gewährleisten.
Ende der Montage. Zur Demontage gehen Sie in rückwärtiger
Reihenfolge vor.
5  Pege,Wartung,LagerungundTransport
• Das Produkt darf nur von einer Fachwerkstatt gewartet werden.
• Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig
mit leichtem Maschinenöl.
• Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim
Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmut-
zungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden.
Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das
Material angreifen kann.
• Achten Sie beim Bewegen der Geräteteile darauf, dass Sie keine Körperteile
darin einklemmen!
• Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen
Sitz und ziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht
zu viel Kraft an, um die Gewinde nicht zu überlasten.
• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw.
Stellen, die nass werden können, auch bei Wartung, Pege, Lagerung und
Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich
und in trockener und staubgeschützter Umgebung.
• Befestigungsbohrungen können sichtbar bleiben, wenn das Produkt demon-
tiert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund
zurückbleiben.
• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu
vermeiden.

17
6Problembehebung
Problem Hilfe
Wie kann die
Wandqualität
getestet werden?
Verkehrslasten für Wohnräume sind in diversen Europa-
richtlinien festgelegt.
>>
>>
Wandstärke und Material unter Putz / Tapeten
prüfen.
Fachpersonal zu Rate ziehen.
Welche Löcher
müssen gebohrt
werden?
>> Kapitel 4.2 lesen.
Der TV-Wand-
halter lässt sich
schwer ausrich-
ten.
>> Die maximale Schwenkbarkeit kann bedingt durch
die TV Größe kleiner sein, als angegeben.
Der TV-Wand-
halter macht
Geräusche
>>
>>
Diese resultieren aus der innenliegenden Feder und
sind während des Bewegens normal.
Treten diese im Ruhezustand auf, lesen Sie Kapitel
4.5 .1.
andere Fragen >> Händler kontaktieren.
Tab. 11: Problembehebung
7 Technische Daten
7.1 Technische Daten Modelle 63479 und 63480
Größe Angabe Einheit
TV Größe 13-27 “ / Zoll
VESA 75x75 / 100x100 mm
Traglast max. 15 kg
Neigungswinkel +/-15 °
Schwenkwinkel
der VESA-Platte +/-90 °
Schwenkwinkel
je Schwenkarm +/-90 °
Rotationswinkel
der VESA-Platte +/-2 °
Wandabstand 63479: 50-360
63780: 55-580 mm
Maße 63479: 132 x 475 x 50-360
63480: 132 x 475 x 55-580 mm
Gewicht 63479: 2,40
63480: 2,95 kg
Tab.12: Technische Daten Modelle 63479 und 63480

18
Betriebsanleitung
7.2 Technische Daten Modelle 63481 und 63482
Größe Angabe Einheit
TV Größe 17-42 “ / Zoll
VESA 100x100 / 200x100 / 200x200 mm
Traglast max. 20 kg
Neigungswinkel +/-15 °
Schwenkwinkel
der VESA-Platte +/-90 °
Schwenkwinkel
je Schwenkarm +/-90 °
Rotationswinkel
der VESA-Platte +/-3 °
Wandabstand 63481: 55-360
63782: 55-580 mm
Maße 63481: 230 x 565 x 55-360
63482: 230 x 565 x 55-580 mm
Gewicht 63481: 3,26
63482: 3,84 kg
Tab.13: Technische Daten Modelle 63481 und 63482
8 Informationen zum VESA-Standard
Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren
Ständer und TV-Wandhalter benutzerfreundlich zu vereinheitlichen, hat die
VESA (Video Electronic Standard Association) für die oben genannten Anwen-
dungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in
dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den
technischen Daten in dieser Anleitung können Sie die möglichen Befestigungs-
punkte denieren. Einige Modelle lassen eine stufenlose, individuelle Befesti-
gung zu.
(z.B. 300 x 300mm für Sony TVs).
VESA Klasse Befestigungslochabstand von Flachbildschirmen
MIS-D 75x75 / 100x100mm
MIS-E 200x100 / 200x200mm
MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm
Tab.14: Informationen zum VESA-Standard

19
9Entsorgungshinweise
Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende
seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an
die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige
Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue
Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen
gesammelt:
• Altglas, Kunststoffe, Altmetalle, Bleche uvm.
Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.

User‘s Manual
20
BETRIEBSANLEITUNG ............................................. 2
USER’S MANUAL
....................................................... 18
MODE D‘EMPLOI
....................................................... 32
ISTRUZIONI PER L‘USO
............................................ 48
Content
1Safety Instructions ...................................................................21
1.1 General Notes .............................................................. 21
1.2 User Groups .................................................................22
1.3 Warning Levels .............................................................22
2Description and Function.........................................................23
2.1 Scope of Delivery for Models 63479 and 63480..........23
2.2 Scope of Delivery for Models 63481 and 63482.......... 24
2.3 Required tools for all Models........................................ 25
3Intended Use............................................................................25
3.1 Use restrictions.............................................................26
4Installing...................................................................................26
4.1 Preparing ......................................................................26
4.2 Wall mounting...............................................................26
4.2.1 ...Preparing...........................................................27
4.2.2...Wall mounting....................................................27
4.3 Mounting the at screen...............................................28
4.3.1 ...Flat screens with at back.................................28
4.3.2...Flat screens with arched back ..........................29
4.4 Attaching and fastening the at screen........................30
4.5 Adjusting the at screen............................................... 31
4.5.1 ...Adjusting the swivel arm ................................... 31
4.5.2...Setting the VESA plate......................................32
4.5.3...Adjusting the at screen....................................32
5 Maintenance, Care, Storage and Transport ............................33
6Troubleshooting .......................................................................33
7 Specications...........................................................................33
7.1 Specications of Models 63479 and 63480 .................34
7.2 Specications of Models 63481 and 63482.................34
8 Information for VESA standard................................................35
9Disposal Instructions ...............................................................35
USER’S MANUAL
