gorilla sports 10000822 User manual

Teileliste .................................................................................................................................. 3
Teileliste .................................................................................................................................. 4

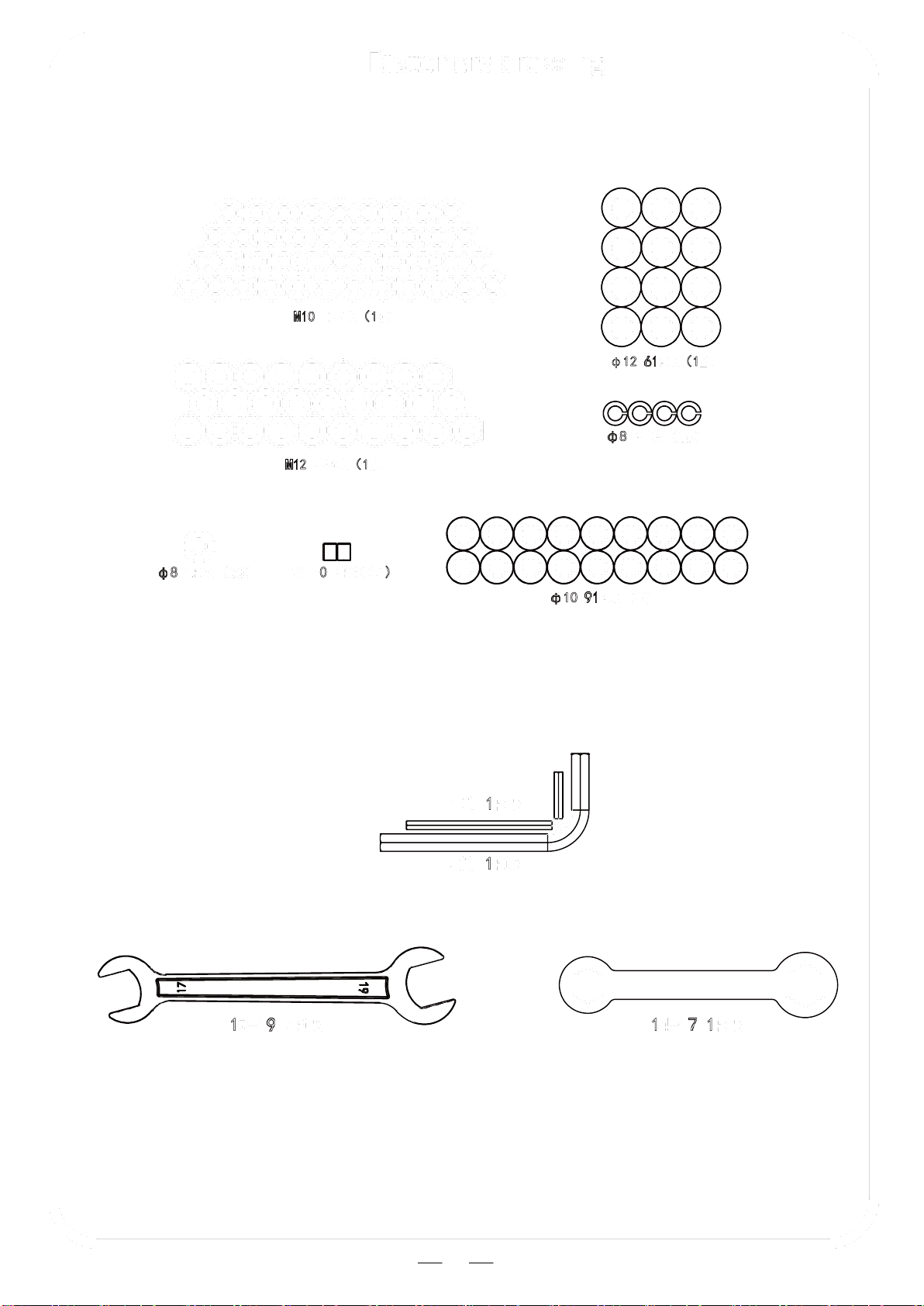

Befestigungsmaterial............................................................................................................... 5
Befestigungsmaterial............................................................................................................... 6
Übersichtsgrafik....................................................................................................................... 7
Montage Schritt（1）...........................................................................................................8-9
Montage Schritt（2)..............................................................................................................
10-11
Montage Schritt（3）.......................................................................................................12-13
Montage Schritt（4）.......................................................................................................14-15
Montage Schritt（5）.......................................................................................................16-17
Montage Schritt（6）.......................................................................................................18-19
Montage Schritt（7）.......................................................................................................20-21
Montage Schritt（8）.......................................................................................................22-23
Montage Schritt（9）.......................................................................................................24-26
Montage Schritt（10）.....................................................................................................27-29
Montage Schritt（11）.....................................................................................................30-31
Montage Schritt（12）.....................................................................................................32-33
Montage Schritt（13）.....................................................................................................34-35

3
Nr.
Beschreibung
Anmerkung
Anz.
1
back ground link tube
1
2
left frame
1
3
right frame
1
4
front up link tube
1
5
short up link tube left
1
6
short up link tube right
1
7
fixing plate
t3.0*59*140
2
8
hexagon bolt
M10*100
4
9
washer
Φ10
91
10
lock nut
M10
42
11
hexagon bolt
M12*75
4
12
washer
Φ12
61
13
lock nut
M12
28
14
lock nut
Φ25*M12*35
24
15
barbell bar hang rod
Φ25*98*M12
24
16
barbell bar
1
17
guide rod
Φ25*1850
2
18
barbell sleeve
2
19
hexagon bolt
M12*25
2
20
barbell bar plug
2
21
headless hexagon socket
bolt
M8*10
2
22
guide rod lock sleeve
2
23
sliding sleeve left
1
24
sliding sleeve right
1
25
rubber cushion
Φ60*Φ58*Φ26*25
4
26
safety hook left
1
27
safety hook right
1
28
back up link tube
1
29
back guide rod
2

4
30
back sliding sleeve
1
31
rubber cushion
Φ60*Φ27*42
2
32
footplate
1
33
hexagon bolt
M10*25
6
34
hexagon bolt
M10*20
6
35
hexagon bolt
M10*95
1
36
short bar
1
37
10 section chain + snap hook
3
38
pulley
Φ95*Φ10.5*25.4
26
39
low pull cable
L=4430mm
1
40
“-” shape pulley frame
3
41
hexagon bolt
M10*45
22
42
middle cable
L=1840mm
1
43
cable hook
1
44
double pulley plate
1
45
5 section chain + snap hook
1
46
hexagon bolt
M10*50
4
47
help cable
L=2370mm
2
48
pulley catch plate
4
49
help weight
2
50
hexagon bolt
M12*70
4
51
short down link tube left
1
52
short down link tube right
1
53
hexagon bolt
M10*70
4
54
sliding sleeve left
1
55
sliding sleeve right
1
56
guide tube
2
57
T shape locking spring pin
Φ10
2
58
bird up cable
L=3542mm
2
59
bird down cable
L=10690mm
1
60
hexagon bolt
M12*30
20
61
barbell plate hang bar
10
62
spring collar
Φ50
12
63
barbell clamp collar
Φ50
2
64
hexagon bolt
M8*20
4
65
spring washer
Φ8
4
66
washer
Φ8
4
67
shield
1
68
tie-rod
1
69
snap hook
3
70
quick hook
2
71
hexagon bolt
M10*75
2
72
handle belt
2
73
tricep rope
1

5
M10*100 4PCS（8）
)

6

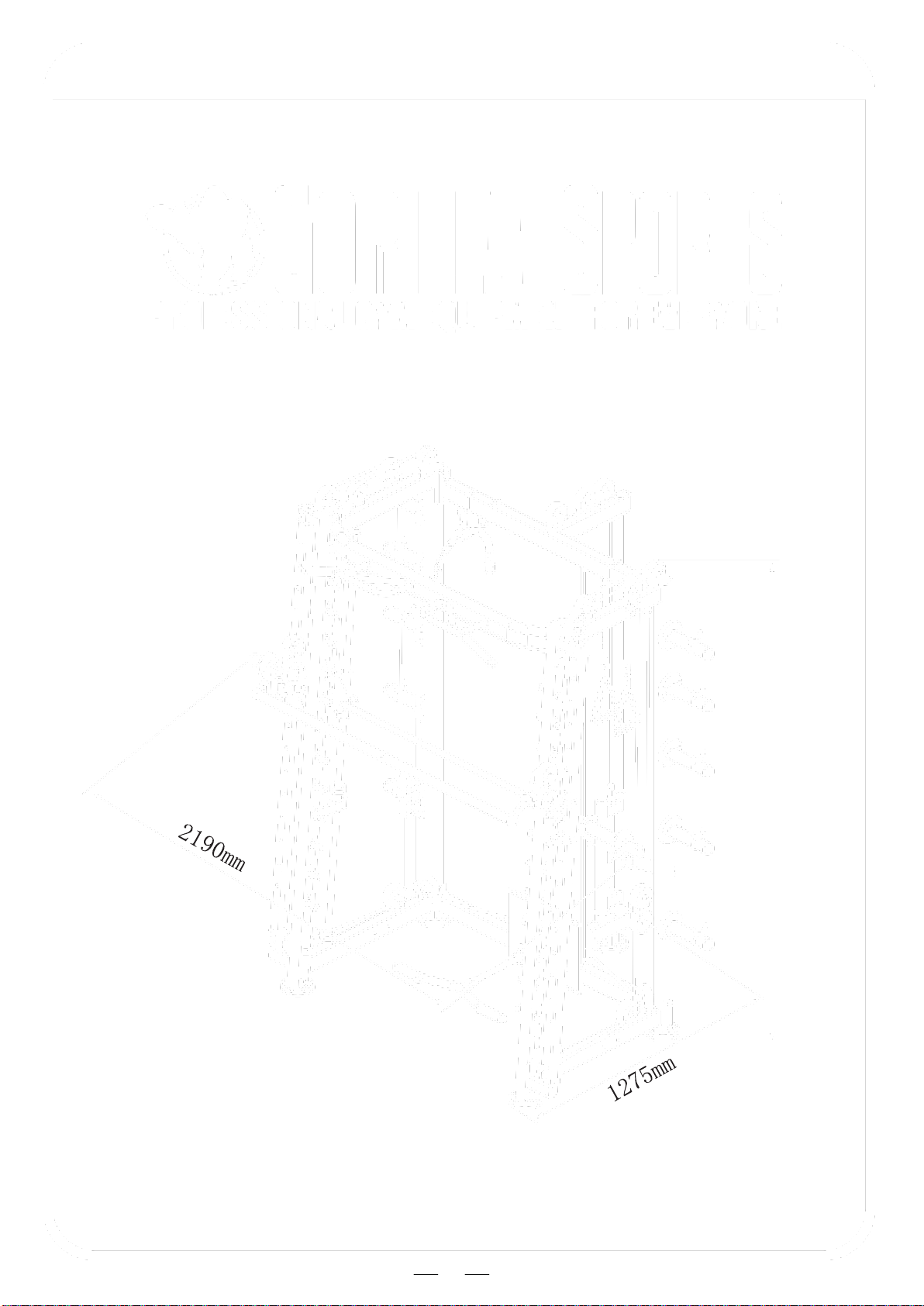

7
2185mm

8
5
4
11 12
6
8 9 12
7
9
10
13
14
2 15
1
3
10 9
7
9
14 8
Nr.
Beschreibung
Anmerkung
15 Anz.
1
back ground link tube
1
2
left frame
1
3
right frame
1
4
front up link tube
1
5
short up link tube left
1
6
short up link tube right
1
7
fixing plate
t3.0*59*140
2
8
hexagon bolt
M10*100
4
9
washer
Φ10
8
10
lock nut
M10
4
11
hexagon bolt
M12*75
4
12
washer
Φ12
8
13
lock nut
M12
4
14
lock nut
Φ25*M12*35
24
15
barbell bar hang rod
Φ25*M12*98
24

9

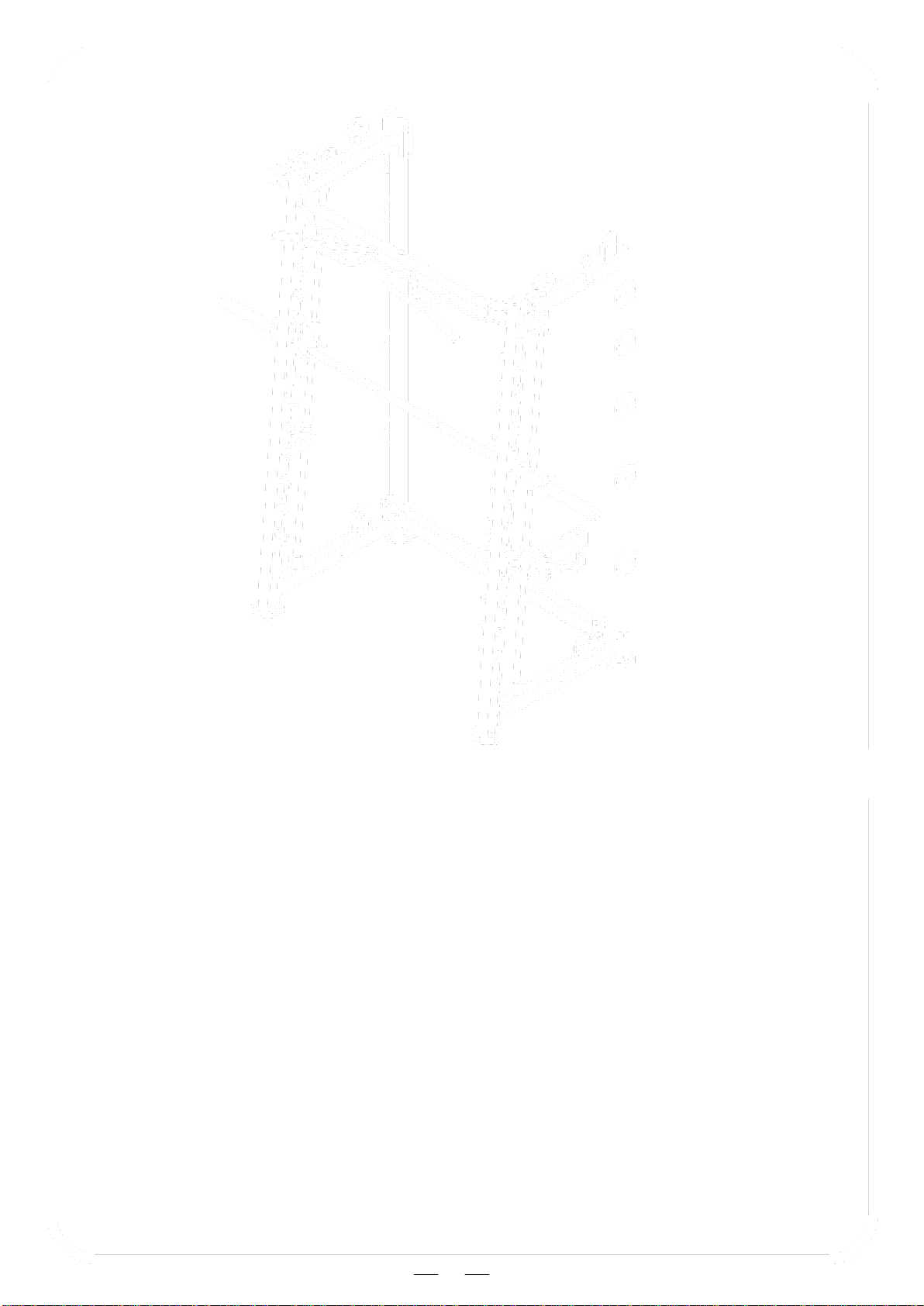

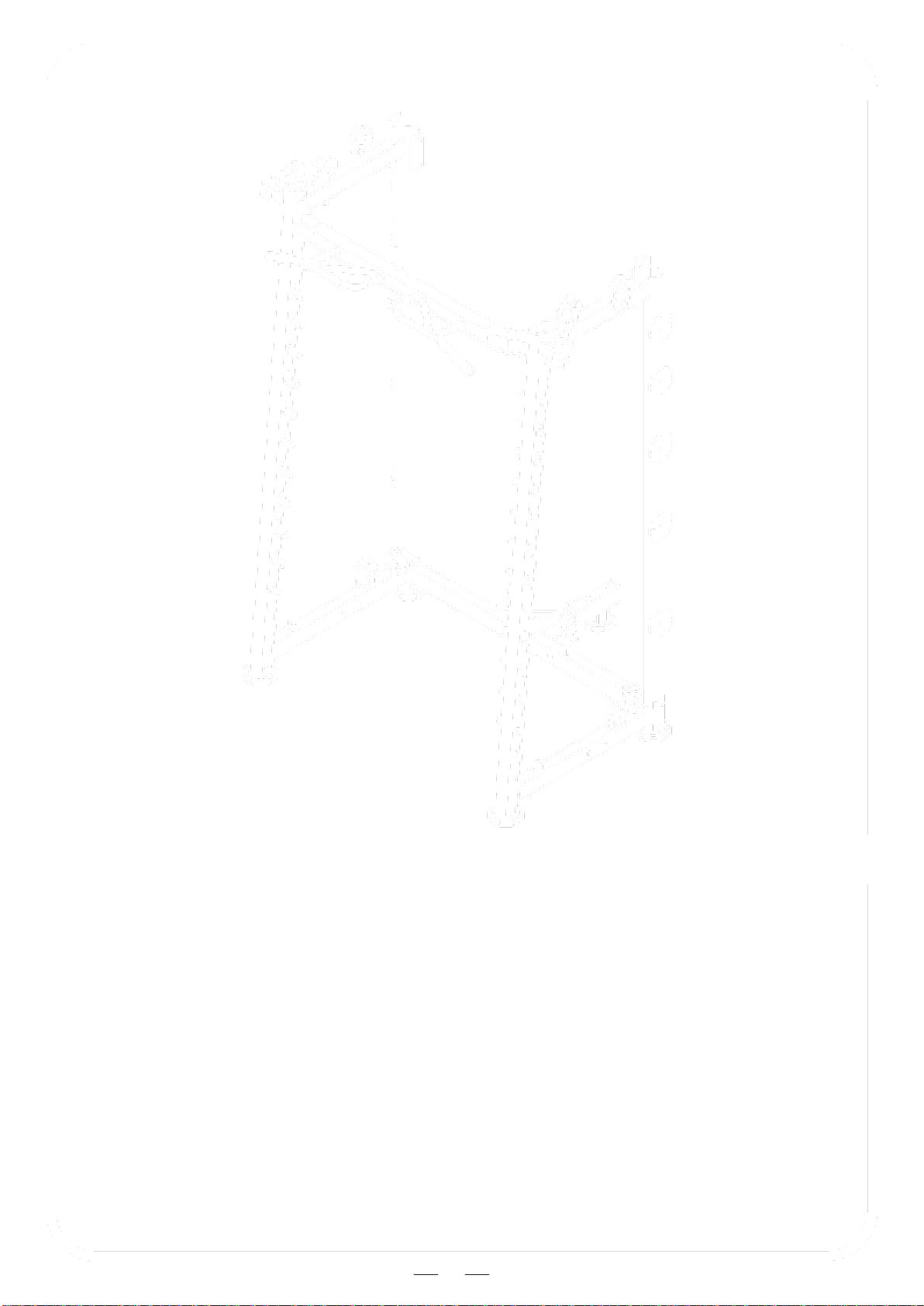

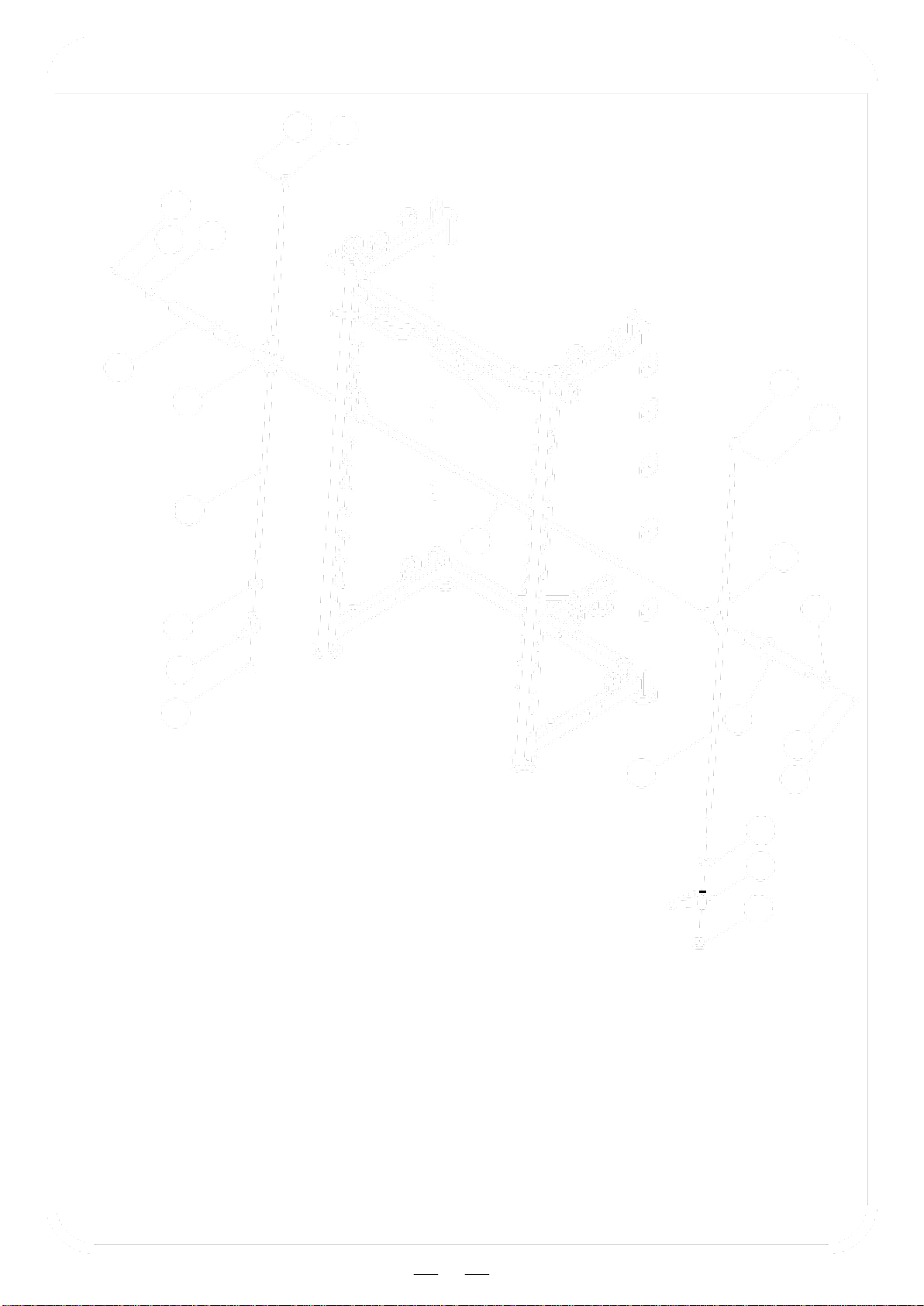

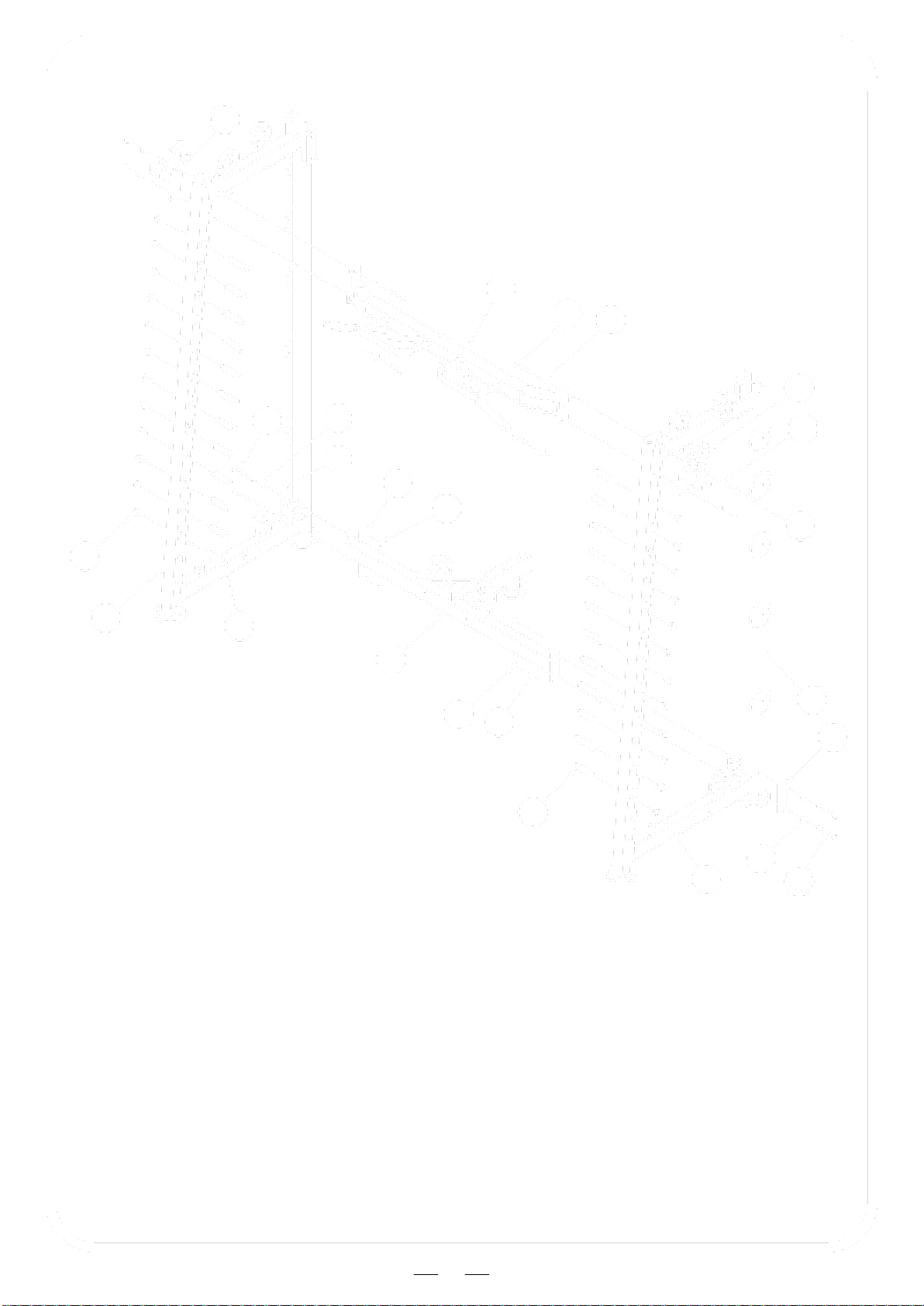

1. Left frame (2) mit right frame (3) verbinden. Anschließend back ground link
tube (1) mittels M10*100 hexagon bolt (8), Φ10 washer (9), fixing plate (7)
und M10 lock nut (10) anschrauben.
2. Front up link tube (4) und short up link tube left (5) verbinden und am left frame (2)
mittels M12*75 hexagon bolt (11), Φ12 washer (12) und M12 lock nut (13) befestigen.
3. Front up link tube (4) und short up link tube right (6) verbinden und am right frame (3)
mittels M12*75 hexagon bolt (11), Φ12 washer (12) M12 lock nut (13) befestigen.
4. 24 lock nut (14) und 24 barbell hang rod (15) am left frame (2) und right frame (3) befestigen

10
21 22
19
12 20
18 22
23
21
17
16
24
20
25
26
25 18
12
17 19
25
27
Nr.
12
Beschreibung
washer
Anmerkung
Φ12
Anz.
2
25
16
barbell bar
1
17
guide rod
Φ25*1850
2
18
barbell sleeve
2
19
hexagon bolt
M12*25
2
20
barbell bar plug
2
21
headless hexagon socket
bolt
M8*10
2
22
guide rod lock sleeve
2
23
sliding sleeve left
1
24
sliding sleeve right
1
25
rubber cushion
Φ60*Φ58*Φ26*25
4
26
safety hook left
1
27
safety hook right
1

11

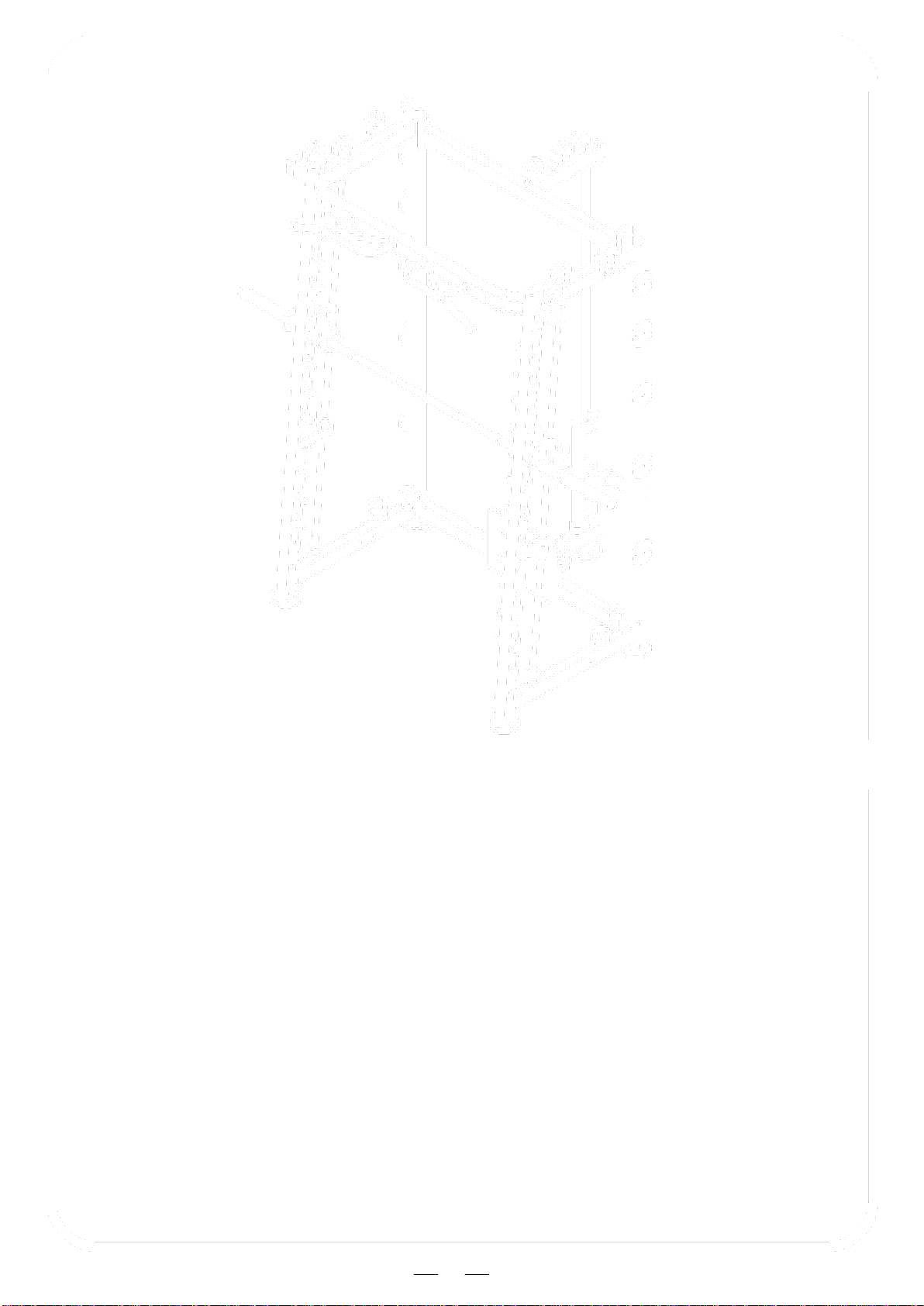

1. Barbell bar (16) an left frame und right frame befestigen
2. Guide rod(17) in weight stack rubber cushion (25), safety hook left (26), weight
stack rubber cushion (25)einführen. Sleeve left(23) von oben auf guide rod (17)
schieben und es mit guide rod lock sleeve(22) veschließen. Sliding sleeve left(23)
auf barbell bar(16)setzen und guide rod(17) am left frame befestigen.
Guide rod lock sleeve(22) an guide rod (17) mittels M8*10 headless
hexagon socket bolt (21) befestigen
3. Guide rod(17) in weight stack rubber cushion (25), safety hook right (27), weight
stack rubber cushion (25)einführen. Sleeve right(24) von oben auf guide rod (17)
schieben und es mit guide rod lock sleeve(22) veschließen. Sliding sleeve right(24)
auf barbell bar(16)setzen und guide rod(17) am right frame befestigen.
Guide rod lock sleeve(22) an guide rod (17) mittels M8*10 headless
hexagon socket bolt (21) befestigen
4. Beide barbell sleeves (18) an der barbell bar (16) mittels
M12*25 hexagon bolt (19), Φ12 washer (12) und barbell bar pipe plug (20) befestigen
Assembly step（2）assembly instruction

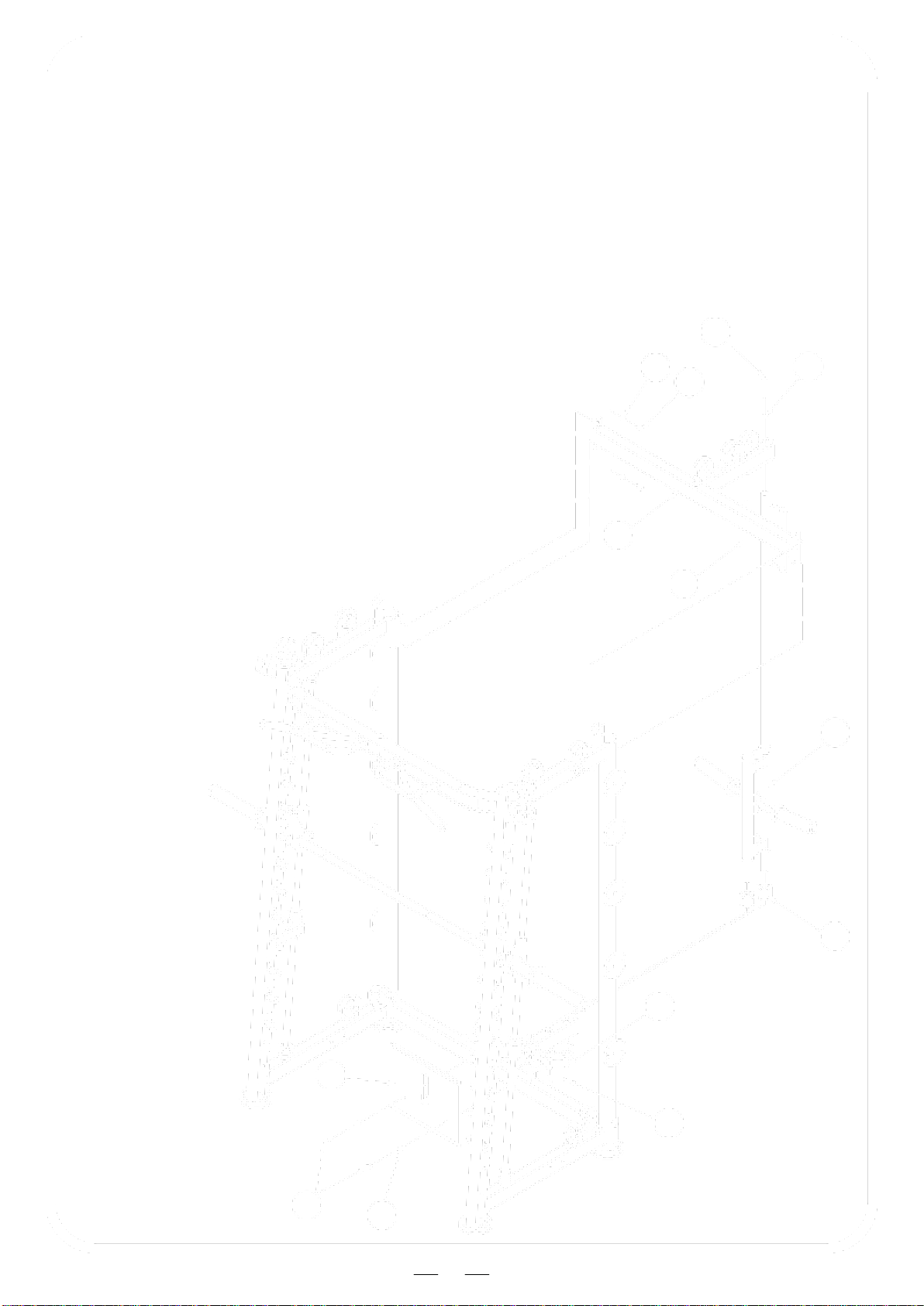

12
35
9 9
34
28
29
30
31
9
32
34
33 9
Nr.
Beschreibung
Anmerkung
Anz.
9
washer
Φ10
9
28
back up link tube
1
29
back guide rod
2
30
back sliding sleeve
1
31
rubber cushion
Φ60*Φ27*42
2
32
footplate
1
33
hexagon bolt
M10*25
2
34
hexagon bolt
M10*20
6
35
hexagon bolt
M10*95
1

13
1. Back guide rod (29) am back ground link tube mittels M10*20
hexagon bolt (34) und Φ10 washer (9) befestigen
2. Das back guide rod (29) von oben durch back sliding sleeve(30) in das rubber cushion (31)
schieben
3. Back up link tube (28) auf back guide rod (29) setzen.
Back up link tube (28) am left frame und right frame mittels M10*20
hexagon bolt (34) und Φ10 washer (9) befestigen
4. Guide rod (29) am back up link tube (28) mittels M10*95
hexagon bolt (35) und Φ10 washer (9) befestigen
5. Footplate (32) am back ground link tube mittels M10*25
hexagon bolt (33) und Φ10 washer (9) befestigen

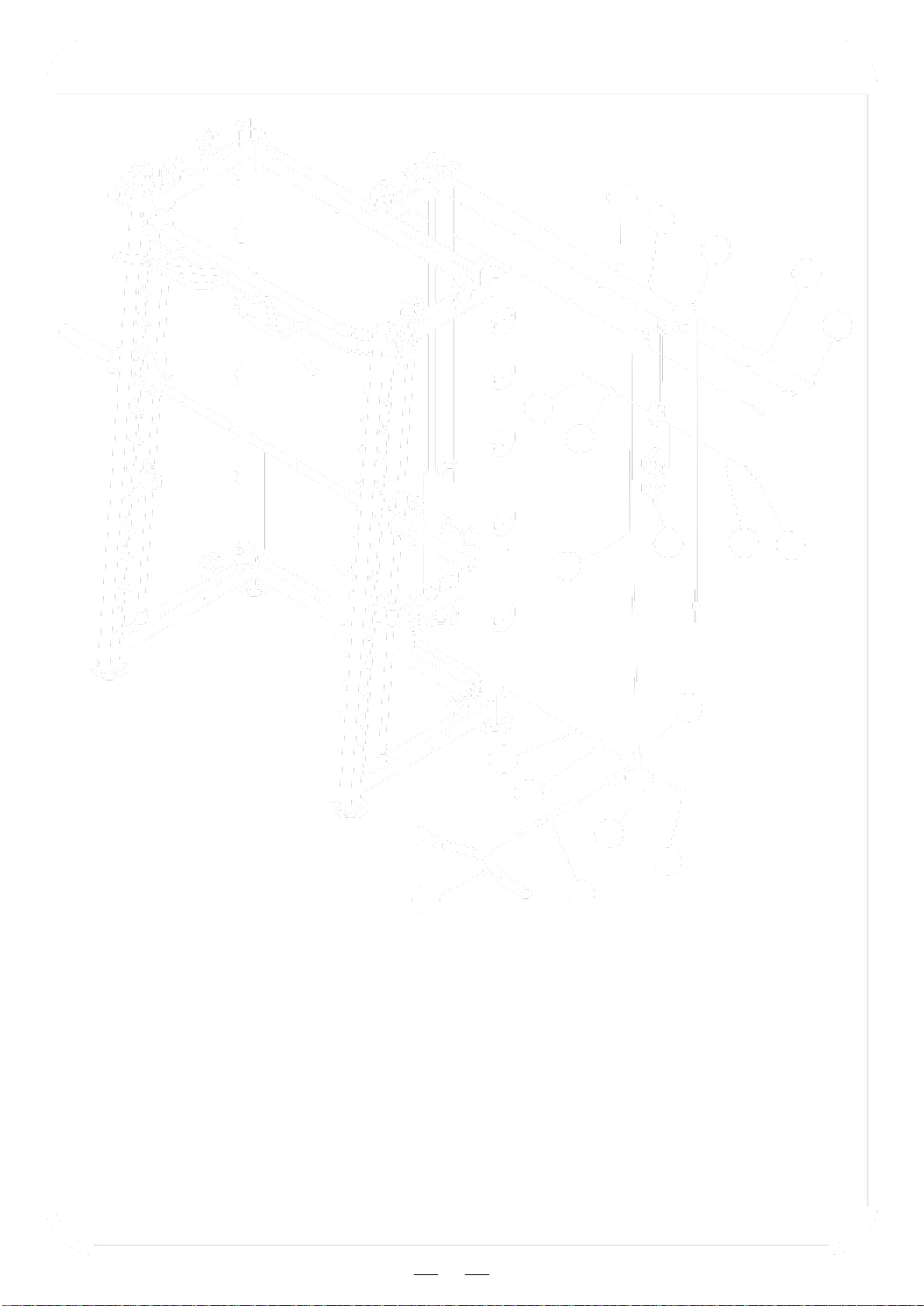

14
10
9
38
9
41
10
9
40 9 41
39
38
10
9
9
41
36 37
Nr.
Beschreibung
Anmerkung
Anz.
9
washer
Φ10
10
10
lock nut
M10
5
36
short bar
1
37
10 section chain + snap hook
1
38
pulley
Φ95*Φ10.5*25.4
5
39
low pull cable
L=4430mm
1
40
“-” shape pulley frame
1
41
hexagon bolt
M10*45
5

15
B
D A
C
E

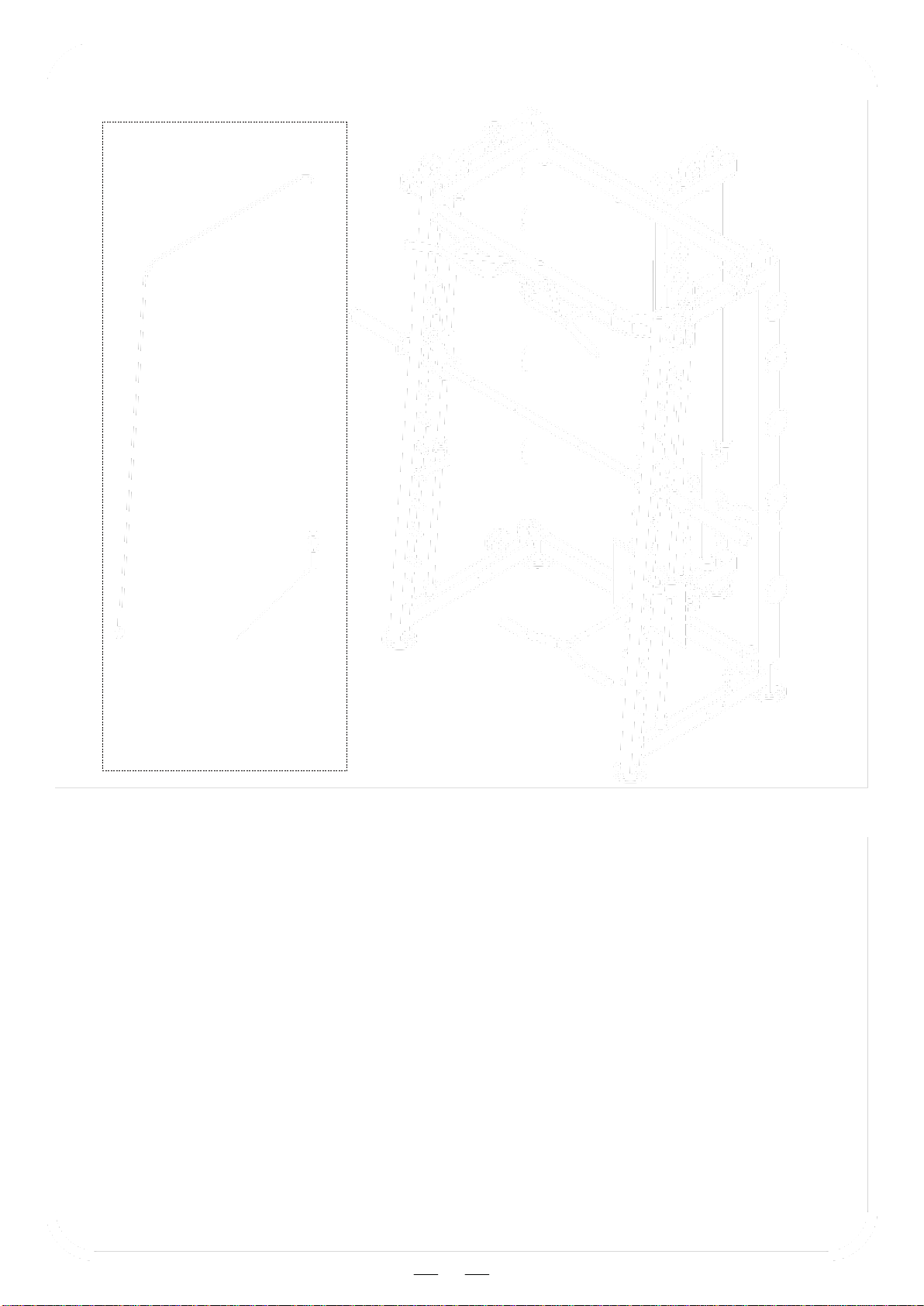

1. 4x pulley(38) an den Punkten: A,B,D,E mittels
M10*45 hexagon bolt(41),Φ10 washer(9) und M10 lock nut(10) befestigen
2. Pulley (38) am “-“shape pulley frame (Punkt C) mittels
M10*45 hexagon bolt (41), Φ10 washer (9) und M10 lock nut (10) befestigen
3. Das Ende vom low pull cable (39) nehmen und es ins back sliding sleeve
hängen. Das Gummiball Endstück vom low pull cable (39) entfernen
4. Das Kopflose Ende vom low pull cable (39) durch die Punkte: A, B, C, D
und E ziehen. Danach Das Gummiball Endstück wieder auf das low pull
cable (39) stecken
5. Die short bar (36) und das Gummiball Endstück von low pull cable (39)
mittels der 10 section chain + snap hook (37) verbinden
low pull cable Zeichnung
low pull cable
Endstück

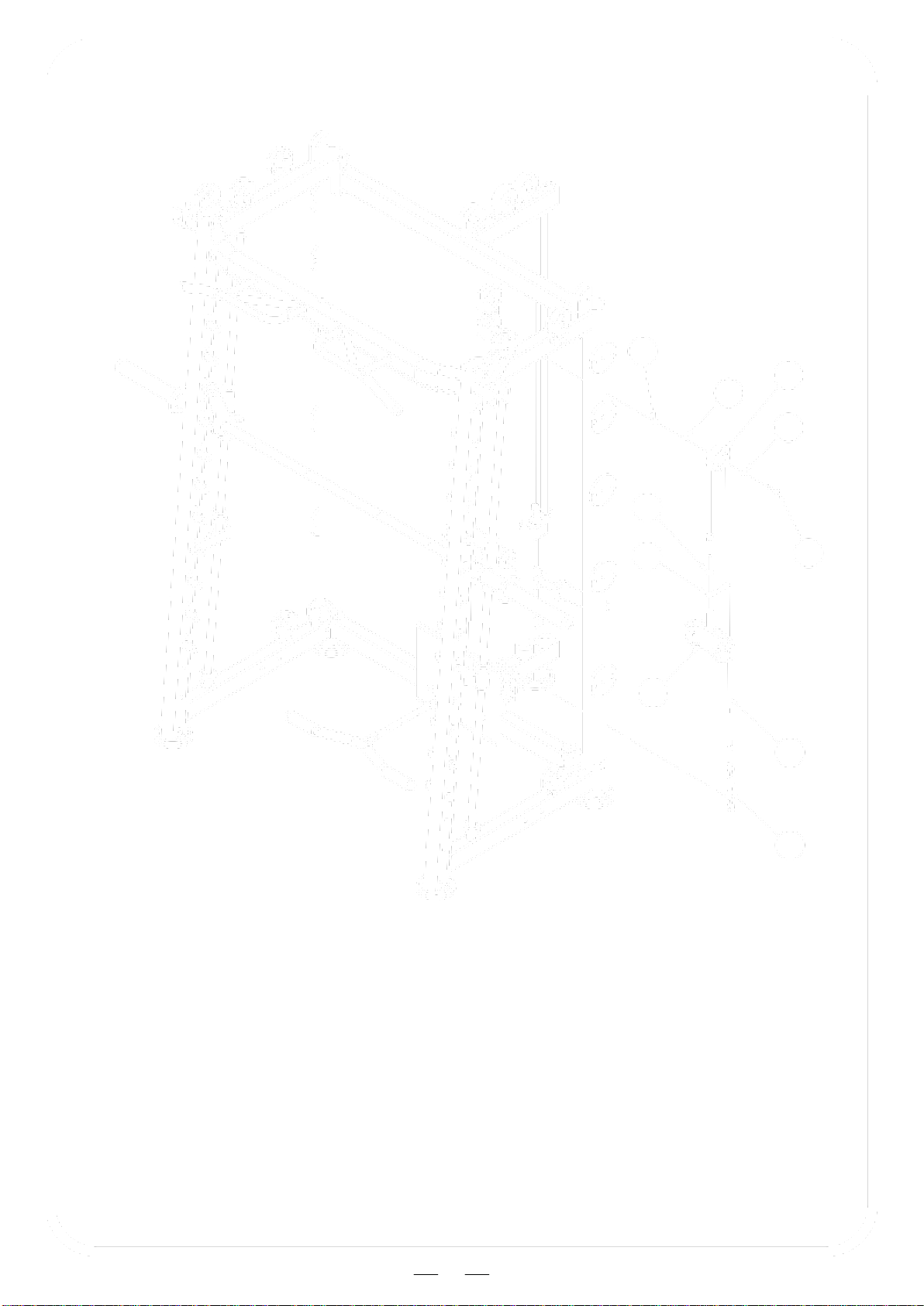

16
10
38
9
9
12
43 41
44
42
45
Nr.
Beschreibung
Anmerkung
Anz.
9
washer
Φ10
2
10
lock nut
M10
1
12
washer
Φ12
1
38
pulley
Φ95*Φ10.5*25.4
1
41
hexagon bolt
M10*45
1
42
middle cable
L=1840mm
1
43
cable hook
1
44
double pulley plate
1
45
5 section chain + snap hook
1

17
F

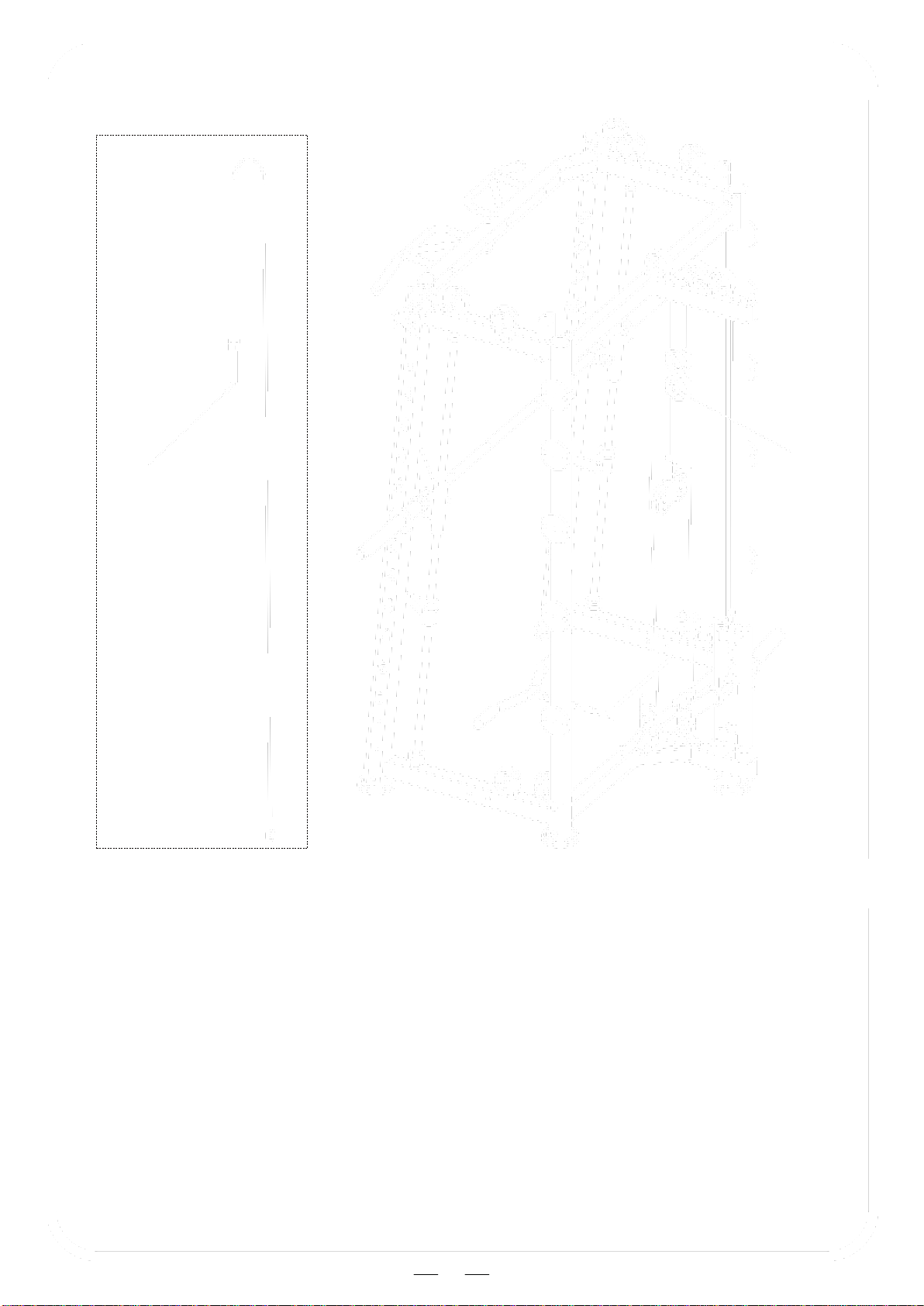

1. Das Ende vom middle cable (42) durch eine Φ12 washer (12) ziehen und
cable hook (43) an double pulley plate (44) befestigen
2. Die 5 section chain + hoist hook (45) ans middle cable (42) hängen
und das andere Ende am back ground link tube befestigen
3. Das middle cable(42) von oben auf pulley(38) legen und dies am “ -“shape pulley
frame (Punkt F) mittels
M10*45 hexagon bolts(41),Φ10 washer(9) und M10 lock nut(10) befestigen.
4. Das middle cable (42) ins cable hook (43) einhängen
Middle cable end

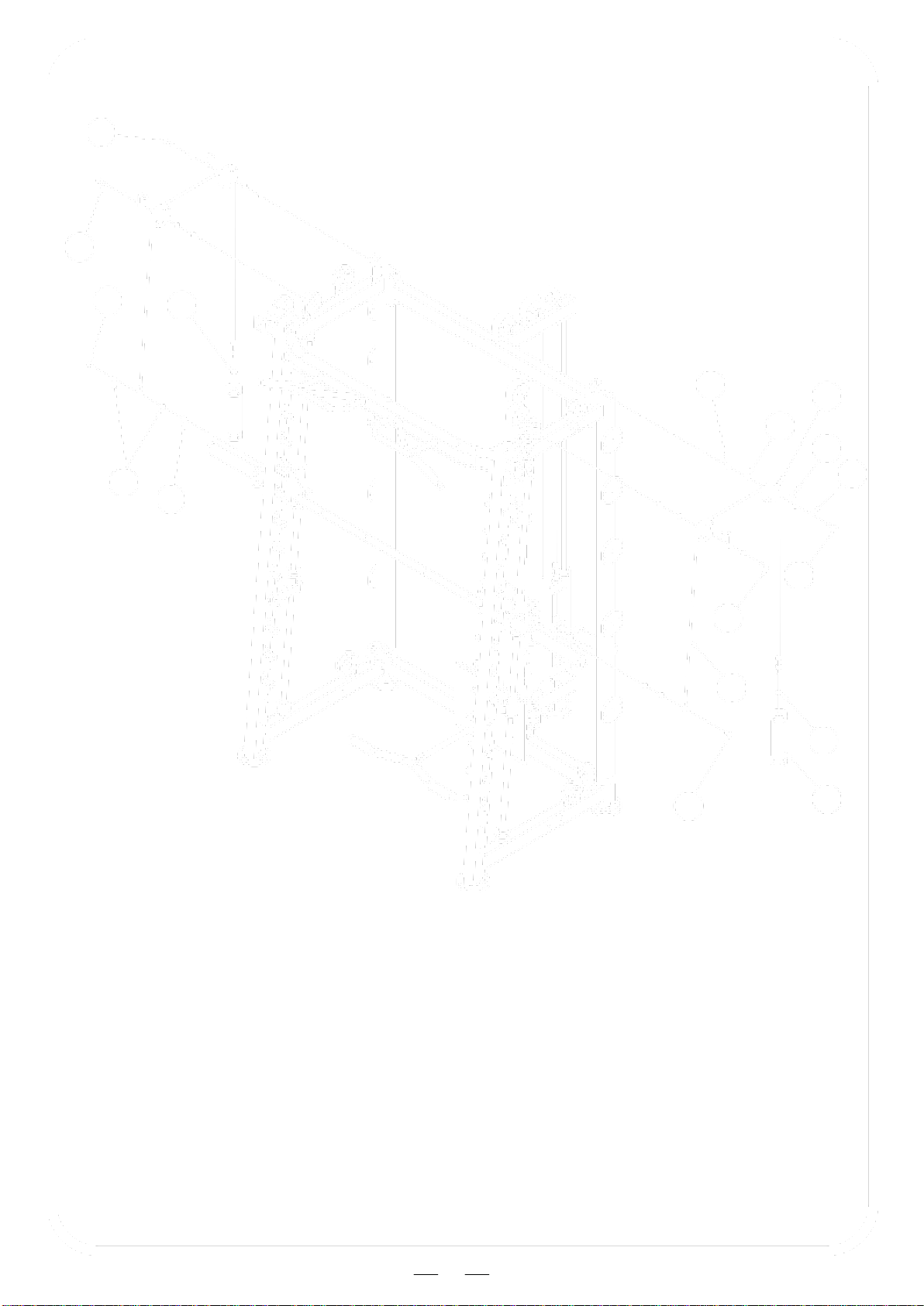

18
46
41
33 12
10 38
9
48
9 9
10
46
41
47
12
33 49
Nr.
Beschreibung
Anmerkung
Anz.
9
washer
Φ10
12
10
lock nut
M10
6
12
washer
Φ12
2
34
hexagon bolt
M10*20
2
38
pulley
Φ95*Φ10.5*25.4
4
46
hexagon bolt
M10*50
4
47
help cable
L=2370mm
2
48
pulley catch plate
4
49
help weight
2

19
1. Das Ende vom help cable (47) durch eine Φ12washer (12) ziehen und damit das
help weight (49) befestigen. Das help weight (49) in das left frame stecken
2. Das andere ende vom help cable (47) am sliding sleeve left mittels
M10*20 hexagon bolt (34), Φ10 washer (9) und M10 lock nut (10) befestigen
3. Das Ende vom help cable (47) durch eine Φ12washer (12) ziehen und damit das
help weight (49) befestigen. Das help weight (49) in das right frame stecken
4. Das andere ende vom help cable (47) am sliding sleeve right mittels
M10*20 hexagon bolt (34), Φ10 washer (9) und M10 lock nut (10) befestigen
5. 4x pulley(38) am left frame und right frame mittels
M10*50 hexagon bolt(46), Φ10 washer(9),M10 lock nut (10) und pulley catch plate(48)
befestigen. Das help cable(47) läuft auf dem pulley (38) und unter der pulley catch plate(48)
Help cable end

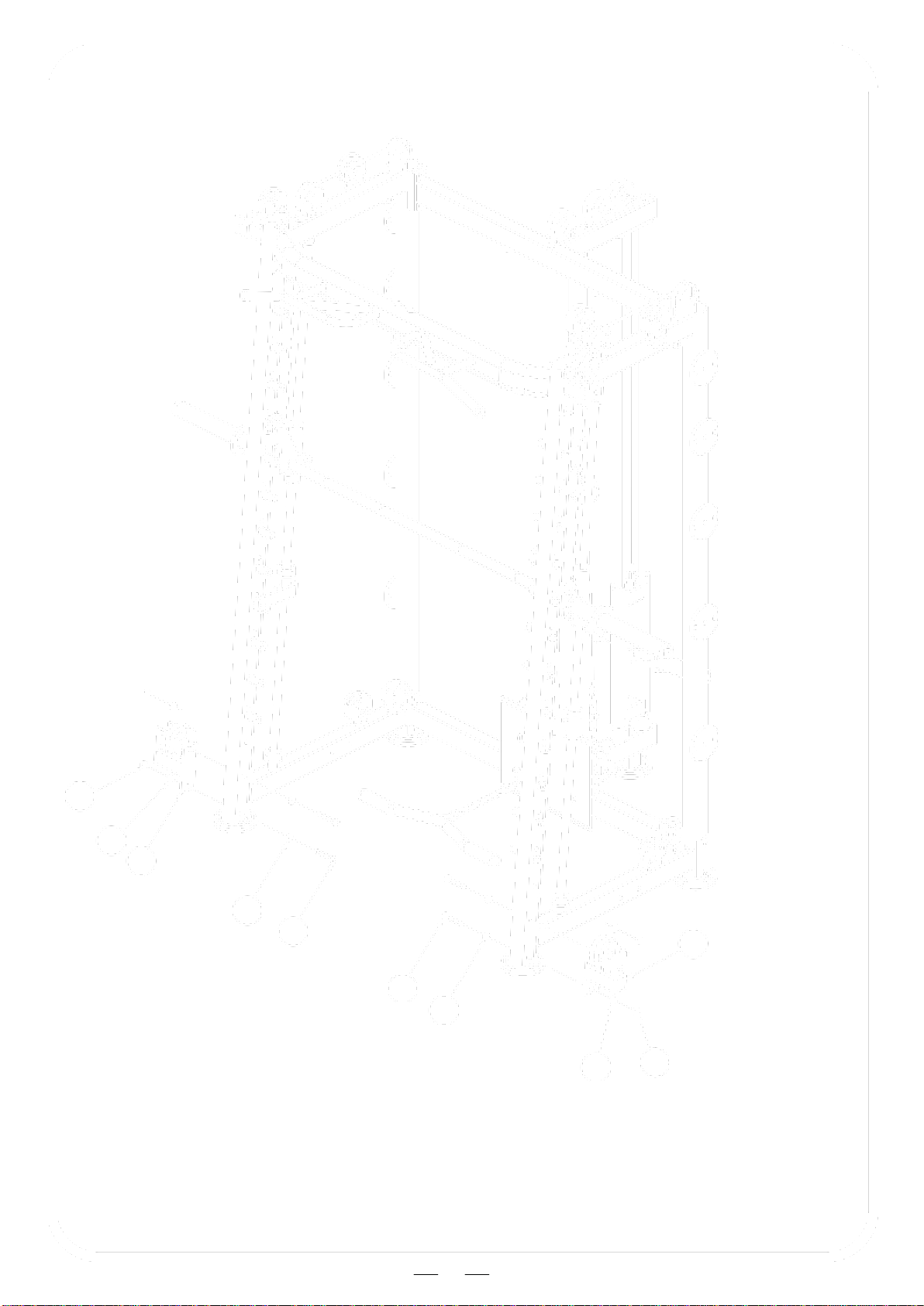

20
13
12
51
12
50 52
50
12
13
Nr.
Beschreibung
Anmerkung
12
Anz.
12
washer
Φ12
8
13
lock nut
M12
4
50
hexagon bolt
M12*70
4
51
short down link tube left
1
52
short down link tube right
1
