Gotec RAPIDO User manual

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 1 -
Pompe de relevage de condensat RAPIDO : notice d’utilisation
pour montage à gauche. Français : pages 2-7.
Kondensatförderpumpe RAPIDO : edienungsanleitung für die
Montage auf der linken Seite. Deutsch : Seiten 8-13.
Condensate water pump RAPIDO : instruction manual for
assembly on the left. English : pages 14-19.
Pompa per sollevamento di condensa RAPIDO : manuale d’installazione
per il montaggio a sinistra. Italiano : pagine 2 -25.
omba de condensados RAPIDO : instrucciones de servicio para
el montaje de la izquierda. Español : página 26-31.

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 2 -

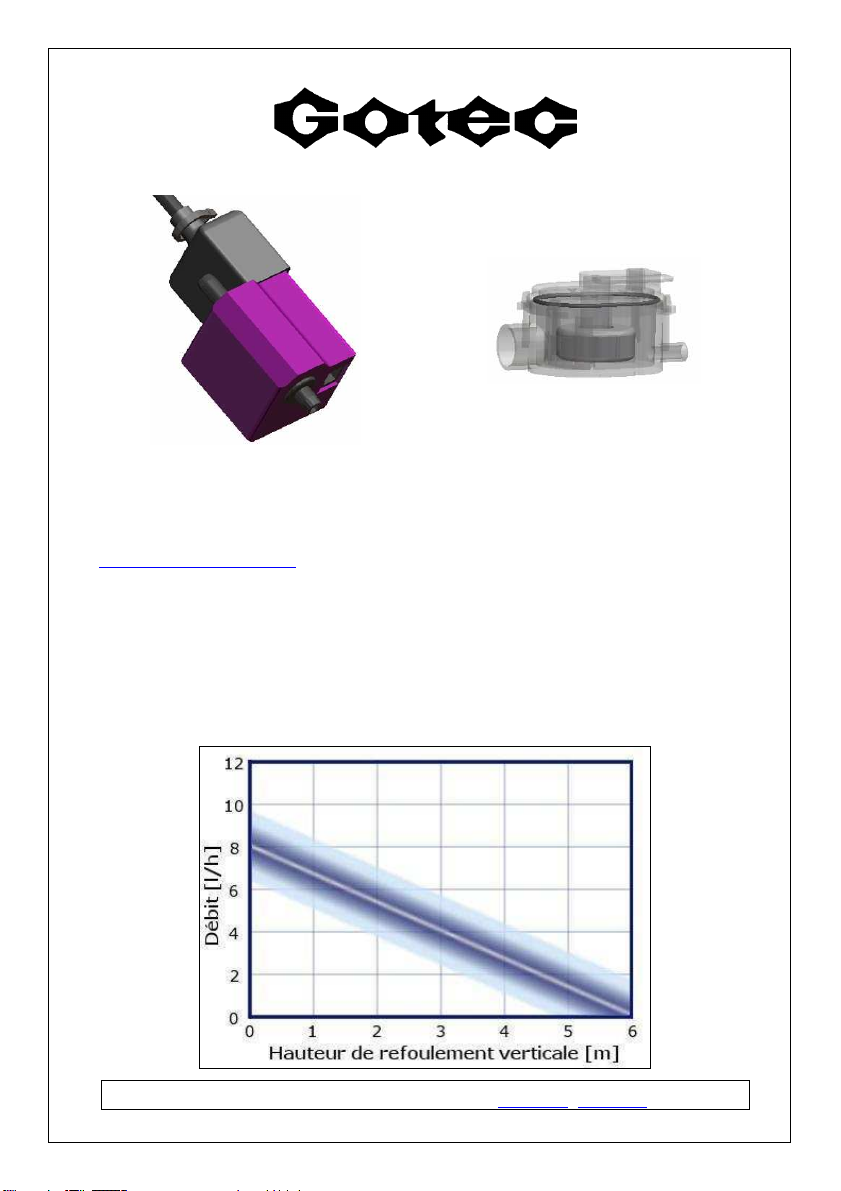

Pompe de relevage de condensat RAPIDO pour Artiplastic® 08.
La pompe de relevage RAPIDO est intégrable dans le coude de goulotte
Artiplastic 08, directement à la sortie, sur la gauche du climatiseur. Elle peut
également être intégrée dans les climatiseurs et les ventiloconvecteurs de type
plafonniers, consoles et muraux, y compris les mini-splits.
1. CARACTERISTIQUES :
- Débit max. : 8 l/h.
- Refoulement max. : 6m CE.
- Tension : 230V/50Hz.
- Puissance : 18 VA.
- Contact d’alarme : NO/NC tension max. 230VAC/VDC, courant de
commutation max. 8A admissible avec la charge
ohmique.

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 3 -

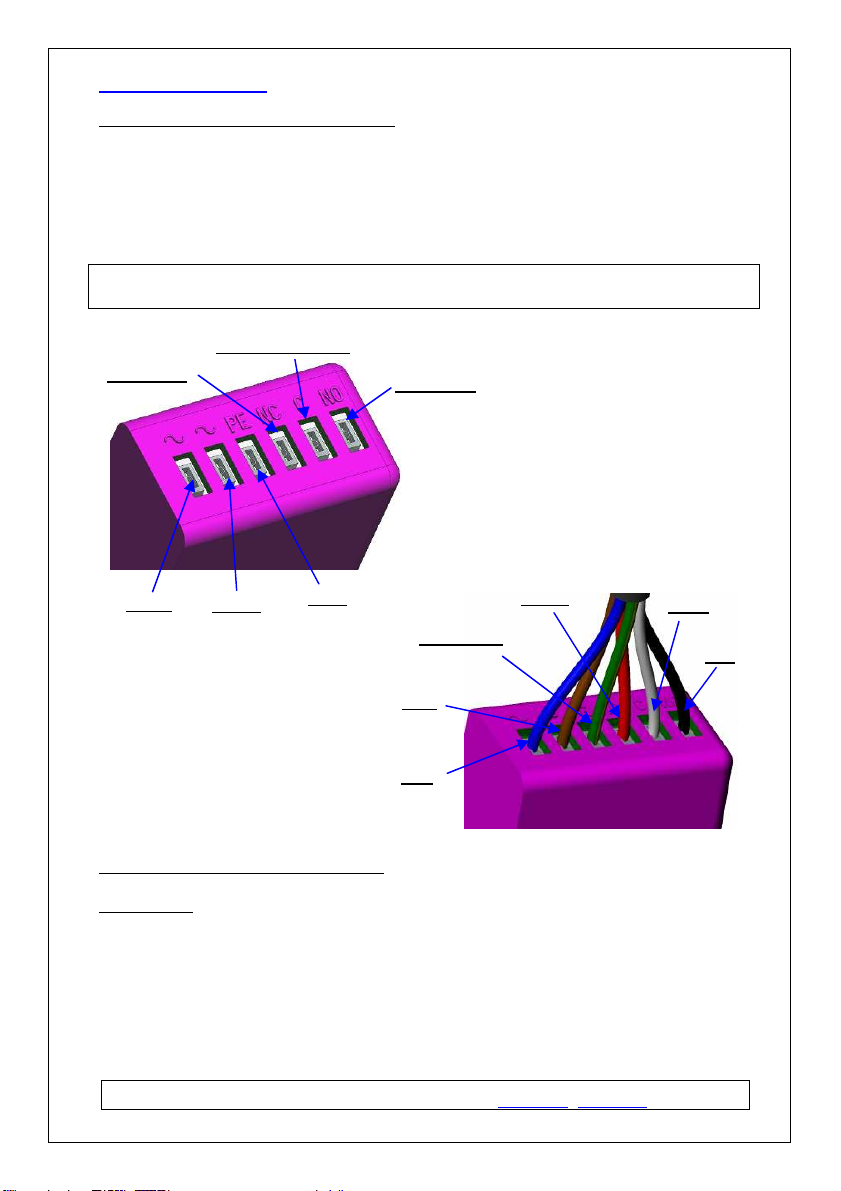

2. BRANCHEMENTS :
Raccordement électrique de
Raccordement électrique deRaccordement électrique de
Raccordement électrique de puissance
puissancepuissance
puissance :
::
:
Raccorder à l'alimentation du climatiseur ou au réseau par l'intermédiaire du
câble d'interconnexion avec brin (déjà branché sur la pompe), prévoir un
dispositif de protection et de sectionnement électrique (non fourni) conforme à
la norme IEC 345 sur la phase et le neutre. Pour le branchement du câble sur la
pompe, la phase et le neutre peuvent être inversés. Ne pas oublier de faire le
raccordement à la terre.
Attention : avant toute mise sous tension, s'assurer que le couvercle de
la pompe soit refermé.
Raccordement électrique de l'alarme
Raccordement électrique de l'alarmeRaccordement électrique de l'alarme
Raccordement électrique de l'alarme :
::
:
Important : pour le raccordement de l'alarme vous disposez d'un contact d'un
pouvoir de coupure de 8A résistif - 230 VAC/VDC max. Ce contact peut être
utilisé en "normalement fermé" ou "normalement ouvert".
Pour utiliser le contact d’alarme en "normalement fermé", il faut utiliser les
câbles branchés sur la pompe sur NC (fil rouge) et C (fil blanc).
Pour utiliser le contact d’alarme en "normalement ouvert", il faut utiliser les
câbles branchés sur la pompe sur NO (fil noir) et C (fil blanc).
Phase Neutre Terre
Alarme NC
Commun d’alarme
Alarme NO
Bleu
Brun
Vert / jaune
Rouge Blanc
Noir

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 4 -
Nous vous conseillons d'utiliser ce contact pour couper la production frigorifique
en cas de risque de débordement.

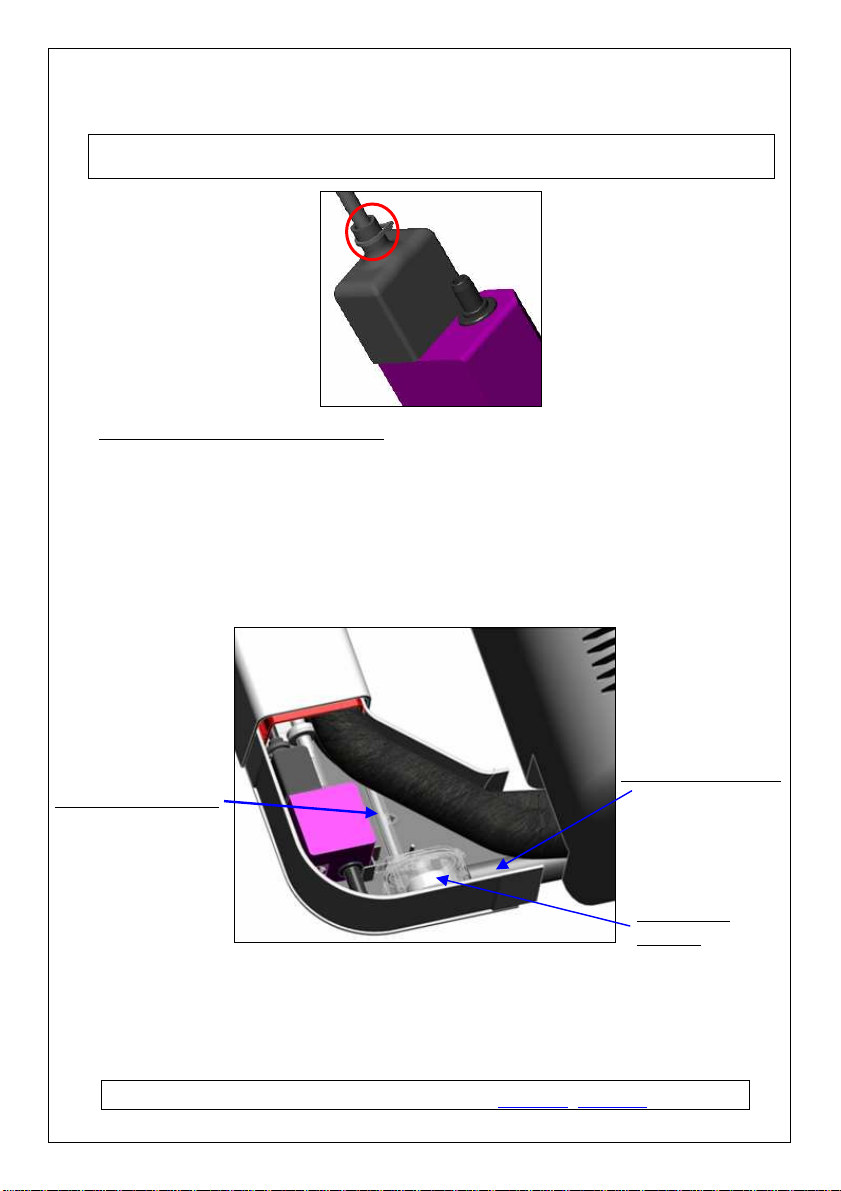

Après le branchement électrique, protéger le tout à l’aide du capuchon
isolant. Ce capuchon doit tre fixé avec un collier Rilsan pour assurer une
bonne étanchéité.
Raccordement hydraulique
Raccordement hydrauliqueRaccordement hydraulique
Raccordement hydraulique :
::
:
Sur les appareils muraux de type mini-split, le bloc de détection se raccorde à
l’extrémité de la tuyauterie d’évacuation grâce au manchon caoutchouc fourni.
Sur les autres types, il se raccorde sur l’embout latéral du bac grâce au
manchon caoutchouc fourni. La longueur de ce manchon peut être ajustée. Le
bloc de détection doit être installé et fixé en position horizontale (tolérance
±7,5°). Il ne doit pas être fixé sur un support métallique, pour éviter un
mauvais fonctionnement du flotteur. Installer le tube évent sur le bloc de
détection.
Montage à gauche
Le raccordement hydraulique du refoulement se fait avec de la tuyauterie souple
de ∅6 mm intérieur.
La RAPIDO ne doit être ni immergée, ni placée à l'extérieur des locaux ou dans
des lieux humides et doit être tenue hors gel.
Manchon
Détecteur
Tu e évent

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 5 -

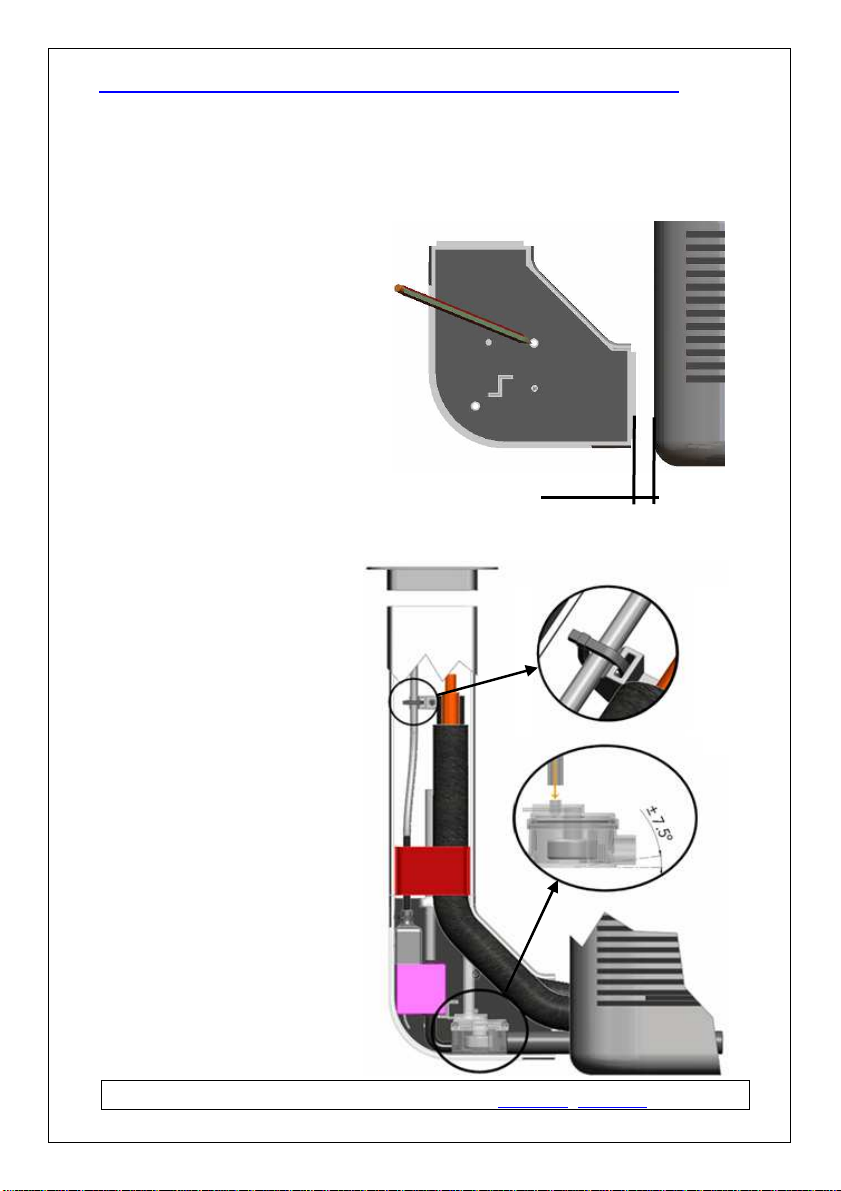

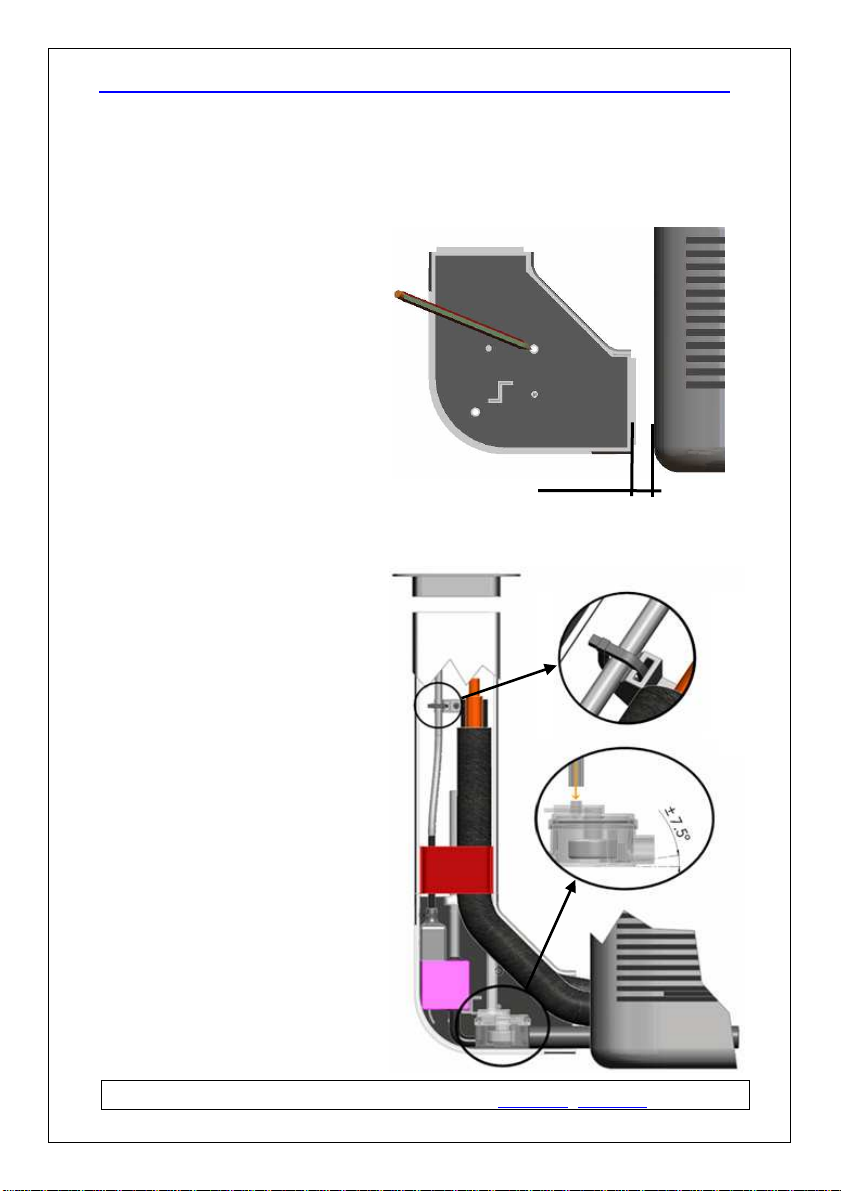

3. INSTALLATION DU KIT DE MONTAGE RAPIDO POUR ARTIPLASTIC 08 :
Avant la mise en service, il est recommandé de rincer abondamment à l’eau la
batterie et le bac de condensat afin d’évacuer tous les corps étrangers.
Toujours prévoir un bac de récupération de condensat suffisamment haut pour
qu'au-delà du niveau alarme, il puisse encore contenir l'eau qui continuera de
s’écouler de la batterie en cas de coupure électrique.
Tracer la position des
trous de fixation du coude
(sur la gauche du
climatiseur) et de la
goulotte, en tenant
compte des dimensions du
couvercle du coude.
Il faut faire attention de
laisser un espace entre la
partie inférieure du coude
et le climatiseur, car le
couvercle est environ 10
mm plus long que la base.
Percer les trous et y insérer les chevilles.
Fixer le coude et la goulotte.
Avec l’une des vis de
fixation de la goulotte,
fixer le support
antiarrachement du
câble.
rancher le détecteur
elliptique au bac de
récupération de
condensat du climatiseur
selon les
recommandations du
chapitre 2. Installer le
tube évent sur le bloc de
détection et positionner
la RAPIDO dans le
coude, sur la gauche du
climatiseur, à l’aide des
bandes Velcro fournies.
En
v.10mm à
vérifier avec
le couvercle

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 6 -

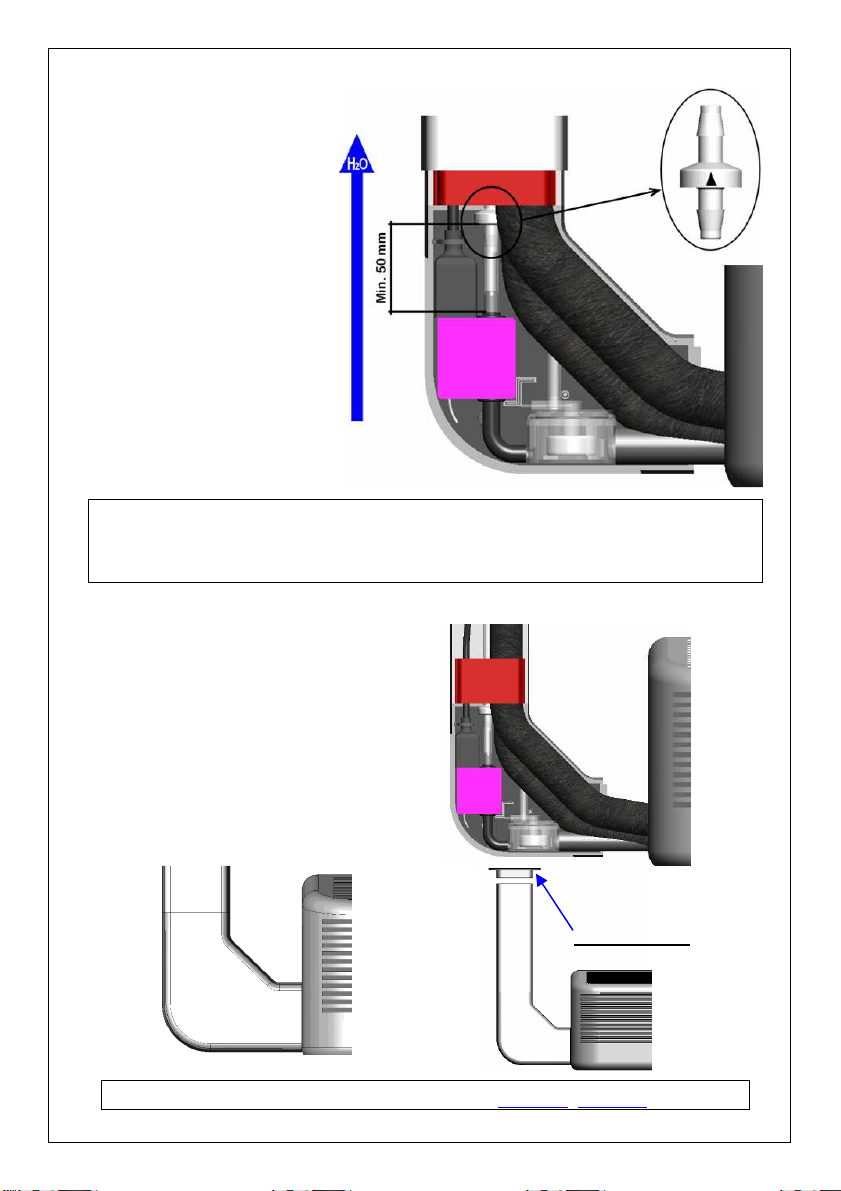

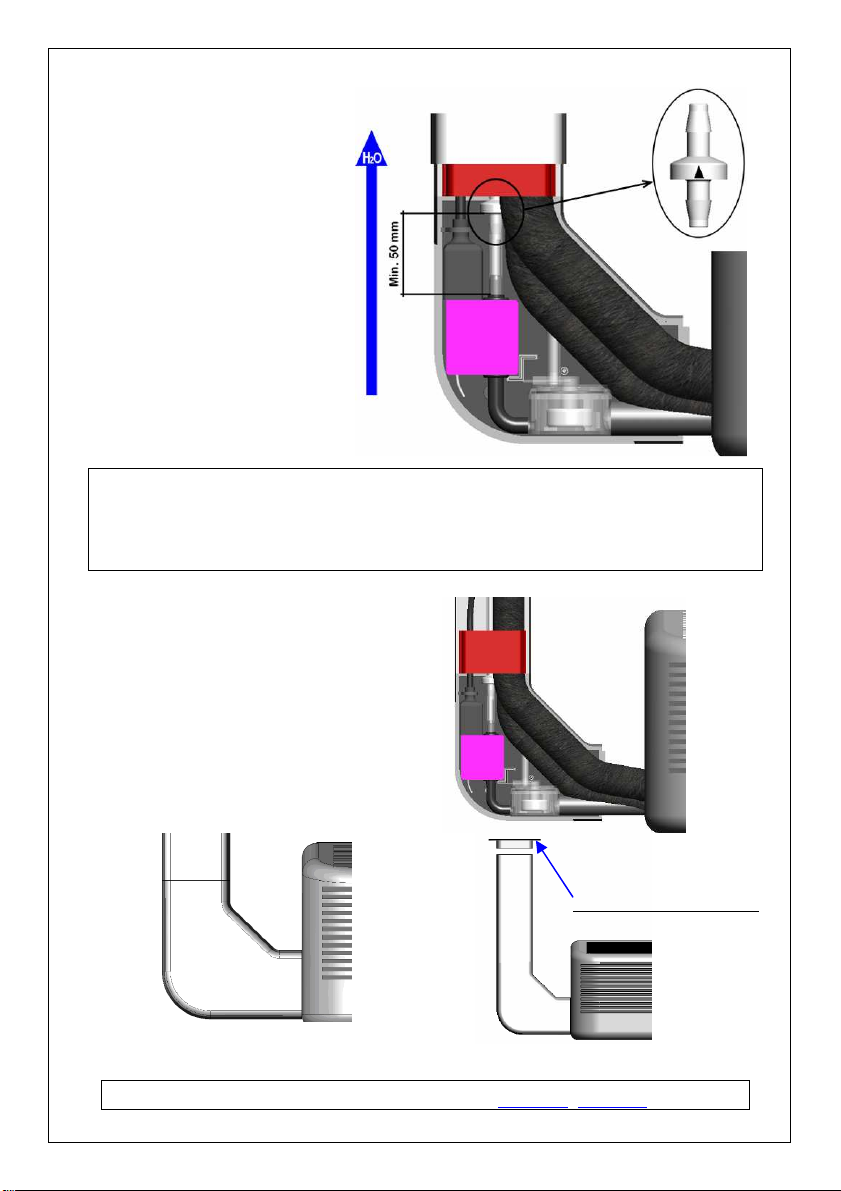

Connecter à la pompe le
tuyau d’évacuation. Le
raccordement hydraulique
du refoulement se fait
avec de la tuyauterie
souple de Ø6mm intérieur.
Le câble électrique doit
être bridé au support anti-
arrachement à l’aide d’un
collier Rilsan, comme
décrit ci-dessus.
Préformez les tubes
réfrigérants et positionnez-
les dans la goulotte. Les
maintenir avec les brides
de fixation fournies.
Se référer au dessin ci-
contre pour le montage de
la soupape anti-retour.
Montage à gauche
Avant de refermer la goulotte, il est conseillé de "noyer" le câble
électrique et le tuyau d’évacuation d’eau dans les tubes de réfrigération
isolés pour ne pas qu’ils touchent les parois et le couvercle. Ce procédé
va contribuer à diminuer le niveau sonore de l’installation.
Fermer la goulotte et installer le
joint de plafond avec une vis (non
fournie) ou avec l’adhésif double
face collé sur cache plafond.
Après le test de fonctionnement
décrit au chapitre 4, fermer le
couvercle de la coque et positionner
le coude de goulotte.
Montage à gauche
Joint de plafond
Montage
à gauche

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 7 -
4. FONCTIONNEMENT :
Verser de l'eau dans le bac du climatiseur. Vérifier que la pompe se met en
marche et s'arrête lorsque le niveau d'eau est redescendu. Pour tester le
fonctionnement de l'alarme, verser continuellement de l'eau jusqu'à ce que la
fonction alarme se déclenche (coupure, alarme sonore ou visuelle, etc.).
5. NETTOYAGE :
Périodicité : en début de saison. Le bloc de détection doit être nettoyé. Avant
toute intervention sur l'installation et notamment sur l'ensemble de relevage de
condensat, s'assurer de la mise hors tension. Enlever le couvercle du coude de
goulotte pour accéder au bloc de détection. Enlever le flotteur, nettoyer le bloc
de détection et le flotteur avec une solution d'eau additionnée de 5% d'eau de
Javel. Replacer le flotteur dans sa position initiale, bien refermer le couvercle.
Faire un essai de fonctionnement de la pompe et de l'alarme. Lorsque le
climatiseur est installé dans un lieu entraînant ou favorisant une salissure
importante de l'eau de condensation, prévoir un entretien plus fréquent.
. GARANTIE :
Un (1) an à partir de la date de livraison. Cette garantie porte sur les pièces
présentant des vices de matière ou des défauts de fabrication et se limite au
remplacement ou à la remise en état des pièces défectueuses, sans qu'aucune
indemnité ou dommages et intérêts puissent être réclamés. Les pompes
retournées doivent être complètes (détection et pompe) et accompagnées d'une
note précisant le défaut constaté.
Nous déclinons toute responsabilité en cas d'installation non-conforme,
de non-respect des spécifications, de non entretien ou de non
raccordement de l'alarme.

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 8 -

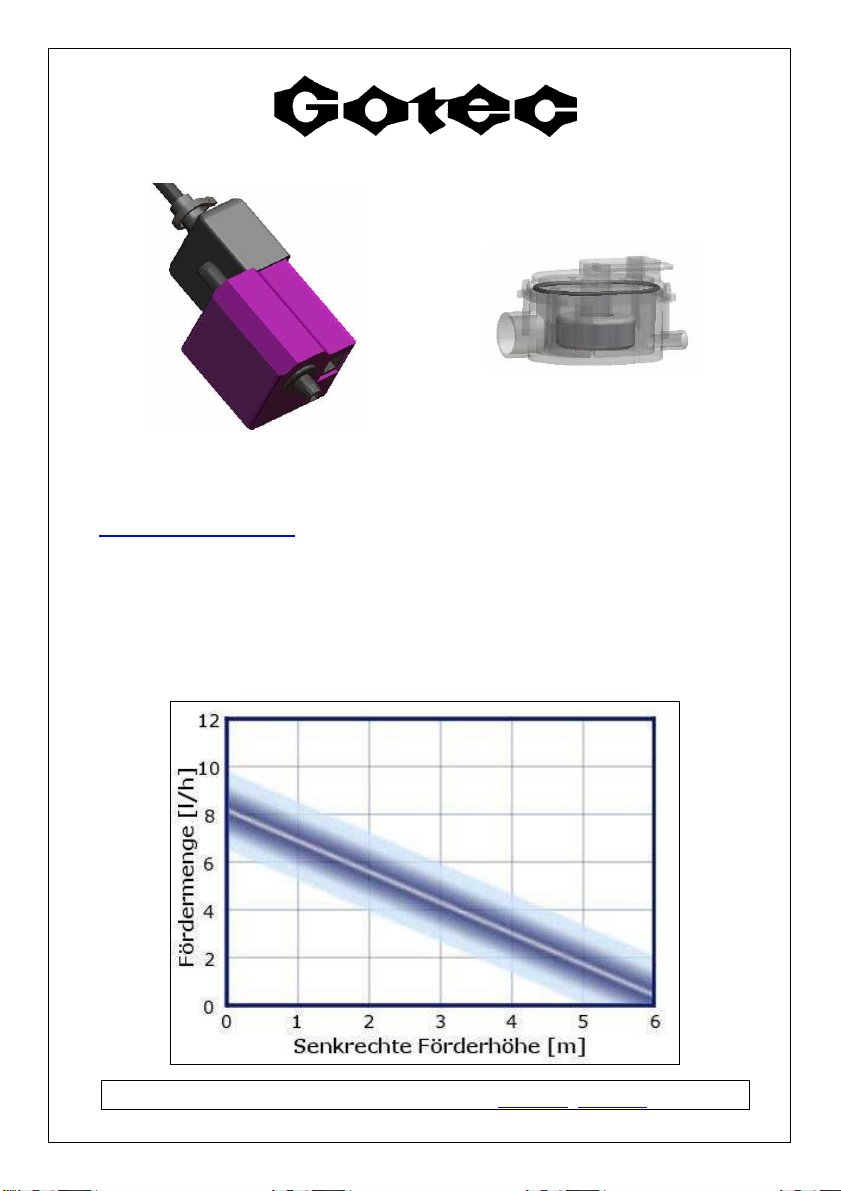

Kondensatförderpumpe RAPIDO zu Artiplastic®-Kanal 08.
Die Kondensatförderpumpe RAPIDO wird direkt im Winkelkanal am Ausgang,
auf der linken Seite des Klimagerätes eingebaut. Sie kann auch direkt in
Minisplit, Decken oder Wandgeräten integriert werden.
1. TECHNISCHE DATEN :
- max. Fördermenge : 8 l/h.
- max. Förderhöhe : 6m CE.
- Spannung : 230V/50Hz.
- Leistung : 18 VA.
- Alarmkontakt : NO/NC max. Spannung 230VAC/VDC, max.
Schaltstrom 8A bei ohmscher Last zulässig.

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 9 -

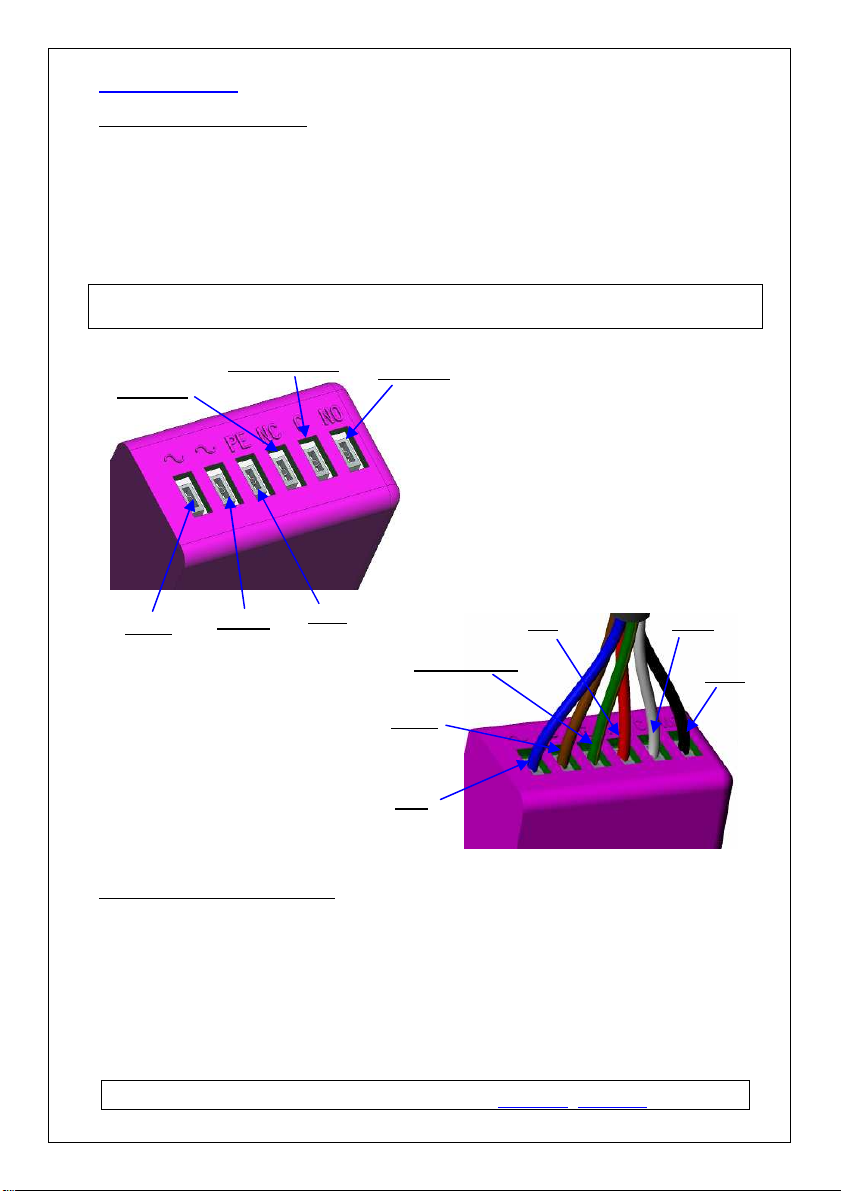

2. ELEKTRISCHER ANSCHLUSS :
Elektrischer Anschluss der Pumpe :
Elektrischer Anschluss der Pumpe :Elektrischer Anschluss der Pumpe :
Elektrischer Anschluss der Pumpe :
Die Anschlussleitungen vom Pumpenblock an das Netz sind mit einem Querschnitt
schon an die Pumpe verlegt. Nach der Norm IEC 345 muss eine Unterbrechung
der Phase und des Neutralleiters durch eine Vorrichtung zum Schutz vorgesehen
werden.
Achtung : Überzeugen sie sich vor jedem Einschalten, dass der Deckel
der Pumpe wieder verschlossen ist.
Elektrischer Anschluss der Alarmkontakte :
Elektrischer Anschluss der Alarmkontakte :Elektrischer Anschluss der Alarmkontakte :
Elektrischer Anschluss der Alarmkontakte :
Wichtig: Die Steuerung beinhaltet einen Schaltkontakt, der einen zulässigen
Schaltstrom von 8 A bei ohmscher Last besitzt – Spannung max.230 VAC/VDC.
Dieser Schaltkontakt kann in « Normal geöffnet » oder « Normal geschlossen »
betrieben werden.
Um den Schaltkontakt im « Normal geöffnet » etrieb zu benutzen, benutzen
Sie die Alarmkabel NO (schwarz) und C (weiss).
Um den Schaltkontakt im « Normal geschlossen » etrieb zu benutzen,
benutzen Sie die Alarmkabel NC (rot) und C (weiss).
Phase Neutral Erde
Ausgang Phase NC
Ausgang Phase NO
Blau
Braun
Gel / Grün
Rot Weiss
Schwarz
Eingang Phase

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 10 -
Es wird empfohlen die Alarmschaltung zu verwenden, um ein mögliches
Überlaufen bei einer Störung der Pumpe zu vermeiden.

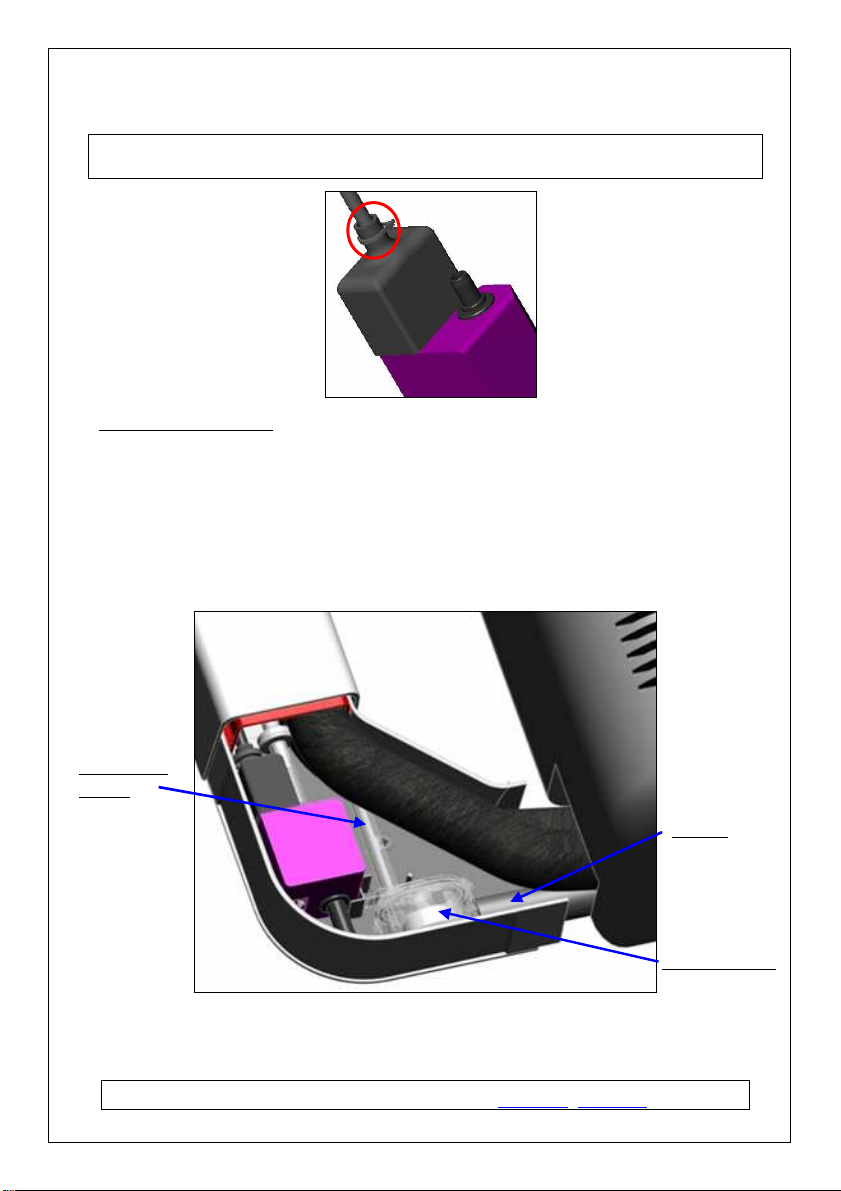

Nachdem Stromanschluss wird empfohlen, die Kabel mit der
beiliegenden isolierenden Kappe zu schützen.
Insta
InstaInsta
Installation des Schwimmergehäuses
llation des Schwimmergehäusesllation des Schwimmergehäuses
llation des Schwimmergehäuses :
::
:
ei Minisplit-Wandgeräten wird das Schwimmermodul am Ende der
Ablaufleitung mit dem mitgelieferten Schlauchstück angeschlossen. ei anderen
Typen erfolgt der Anschluss seitlichen direkt am Stutzen der Kondensatwanne.
Die Länge dieses Schlauchstücks kann beliebig angepasst werden. eim
Schwimmergehäuse muss unbedingt auf eine waagrechte Montage geachtet
werden (Toleranz 15 °). Es darf nicht direkt in die Auffangswanne gestellt und
auf keinem metallischen Träger befestigt werden. Achtung, Entlüftungsschlauch
nicht vergessen.
Montage auf der linken Seite
Für die Druckleitung der Pumpe, ist ein Schlauch mit einem Durchmesser von
6mm zu verwenden.
Die RAPIDO muss so eingebaut werden, dass sich beim etrieb entstehenden
Vibrationen nicht störend auswirken können. Die Montage in feuchten Räumen
oder Umgebungstemperatur unter 0°C ist nicht zulässig.
Übergangsschlauch
Schwimmer
schalter
Entlüftungsschlauc
h

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 11 -
3. INSTALLATION DER MONTAGE-SET RAPIDO FÜR ARTIPLASTIC® 08-KANAL :
Vor Inbetriebnahme muss die Anlage gründlich mit Wasser gereinigt werden,
damit keine Metallsplitter und Fremdkörper die Funktion des Systems
beeinträchtigen.
ei den Spülvorgängen ist darauf zu achten, dass ein genügend grosses Gefäss
unterhalb den Stutzen vorhanden ist, um das anfallende Wasser auf zu fangen.
Je nach Klimaanlage muss
die Pumpe auf der rechten
Seite oder auf der linken
Seite angeschlossen werden.
Dieses Set ist vorgesehen
für die Installation auf der
linken Seite.
Zeichnen sie die Position der
Löcher des Kanalwinkel und
des Kanal an. Aufpassen auf
Länge der Deckel die
ungefähr 10mm grösser ist
als die asis.
Die Löcher bohren und mit Dübel versehen.
Den Kanalwinkel, das Formteil und den Kanal fest schrauben.
Mit einer Schrauben des Kanal,
einen Kabelbinder befestigen.
Unter erücksichtung von
Kapitel 2.3 das
Schwimmermodul an der
Auffangwanne der Klimaanlage
anschliessen. Den
Entlüftungsschlauch am
Schwimmergehäuse befestigen
und die RAPIDO-Pumpe mit die
gelierten Velcro-Streifen in den
Kanal einbauen.
Ungefähr 10
mm, vorher mit
Deckel prüfen

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 12 -
Druckleitung mit einem
Schlauchdurchmesser von
Ø6 mm anschliessen.
Die elektrischen Kabel an
den Kabelbinder
befestigen.
Die Kühlmedium
führenden Rohre biegen
und im Kanal verlegen.
Zur efestigung dieser
werden zwei Klammern
mitgeliefert.
Montage auf der linken Seite
Bevor der Kanalwinkel wieder verschlossen wird, ist es zu empfehlen
die elektrischen Kabel und die Druckleitung zwischen den isolierten
Kühlrohren zu verlegen. Somit wird verhindert, dass diese den Deckel
und die Wände berühren, was beim Betrieb der Pumpe das
Geräuschniveau erhöhen könnte.
Den Deckel des Kanal schliessen
und das Deckenübergangsstück mit
eine Schraube (nicht inbegriffen)
einbauen oder mit die doppelseitige
Klebeband die sich auf das
Deckenübergangsstück kleben.
Nach Funktionsprüfung, wie im
Kapitel 4 beschrieben, kann der
Deckel des geschäumten Formteils
und des Kanalwinkels eingebaut
werden.
Montage auf der linken Seite
Deckenübergangsstück
Montage
auf der
linken Seite

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 13 -
4. FUNKTIONSPRÜFUNG :
Schütten Sie langsam Wasser in den ehälter der Klimaanlage. Überprüfen Sie,
ob sich bei entsprechendem Wasserspiegel die Pumpe ein und ausschaltet. Um
die Funktionsweise der Alarmschaltung zu überprüfen, schütten Sie ständig
Wasser hinzu, bis die Alarmfunktion ausgelöst wird.
5. REINIGUNG :
Vorbeugende Wartung: Das Schwimmermodul muss jährlich vor eginn der
Saison gereinigt werden. Vergewissern Sie sich vor allen Arbeiten, insbesondere
am Pumpenteil, das die Anlage abgeschaltet und spannungsfrei ist. Nehmen Sie
den Deckel des Kanal und des Formteils heraus um den Schwimmermodul zu
erreichen. Reinigen Sie das Schwimmermodul und den Schwimmer. itte
beachten : An dem potentialfreien Relais kann immer noch Spannung anliegenb
! Prüfen Sie die Funktionsweise der Pumpe und der Alarmfunktion. Wenn die
Klimaanlage an einem schmutzanfälligen Ort installiert ist, verkürzen sich
Reinigungsintervalle.
. GEWÄHRLEISTUNG :
1 Jahr. Diese Gewährleistung gilt für Teile die Materialschäden oder
Herstellungsfehler aufweisen und beschränkt sich auf das Auswechseln oder die
Reparatur der defekten Teile. Arbeitskosten und eventuelle sekundäre Schäden
können in keinem Fall als Grundlage für eine Reklamation dienen. Die
zurückgesendeten Geräte müssen vollständig und mit einer schriftlichen
Aufstellung der festgestellten Mängel versehen sein.
Bei einer nicht konformen Installation oder bei Nichteinhaltung der
Spezifikationen oder der Wartung lehnen wir jede Haftung ab.

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 14 -
Condensate removal pump RAPIDO for Artiplastic® duct 08.
The condensate removal pump is integrated in an elbow of duct to be installed
directly on the left side of the air-conditioner. The RAPIDO is suitable for mini-
split, ceiling-mounted and wall-mounted air conditioning units.
1. CHARACTERISTICS :
- Flow rate : 8 l/h.
- Maximum discharge: 6m CE.
- Voltage : 230V/50Hz.
- Power : 18 VA.
- Alarm contact: NO/NC maximum voltage 230VAC/VDC, max.
switching current 8A admissible at resistive
load.

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 15 -
2. CONNECTION :
Electric power connection :
Electric power connection :Electric power connection :
Electric power connection :
The pump is delivered wired with a 6 lead cable. rown & blue leads are for the
two phases of the 230V supply, and the green/yellow lead has to be connected
to earth. The red, black and white leads are for alarm; see below. The electrical
installation shall be done by a competent and approved installer in respect of
local regulations. At the free extremity of the cable, provide an electric
protection and isolating device (not supplied) conforming to the IEC 345
standard on phase and neutral.
Warning : before connecting the power supply, ensure that the cover of
the pump unit is properly closed.
Electrical connection o alarm :
Electrical connection o alarm :Electrical connection o alarm :
Electrical connection o alarm :
NO/NC contacts are available with 8A switching resistive current - 230 VAC/VDC
max.
To use the alarm contact as "normally closed" it is necessary to connect the
alarm cable with the NC (red) and C (white).
To use the alarm contact as "normally open" it is necessary to connect the
alarm cable with NO (black) and C (white).
Phase Neutral
Earth
Alarm NC Alarm NO
Blue
Brown
Yellow / green
Red White
Black
Alarm common
C

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 16 -
We advise the use of this contact to cut off refrigeration in the event of an
overflow in the detection unit.
Ensure that the electrical connections to the pump are sealed fully
using the insulating cap, which must be secured with a cable tie.
Hydraulic connection :
Hydraulic connection :Hydraulic connection :
Hydraulic connection :
On mini-split, wall mounted equipment, the detection unit is connected to the
end of evacuation pipe by means of a rubber sleeve (supplied). On other types,
the rubber sleeve is connected to the drain tank outlet. The length of this sleeve
can be adjusted. The detection unit must be installed horizontally, in the
location reserved inside the foam elbow (tolerance 15°).To avoid dysfunction of
the magnet, this unit must not be fixed on a metallic brace. Install the
ventilation tube on the detection block.
Assembly on the left
The hydraulic discharge connection uses flexible piping having an inside Ø6 mm.
The RAPIDO must not be immersed or placed outside of the premises or in a
damp place, or in temperature below 0°C.
Tubing
Detection unit
Ventilation
tubing

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 17 -
3. INSTALLATION OF THE RAPIDO PUMP WITH ASSEMBLY KIT FOR
ARTIPLASTIC® DUCT 08 :
Clean all elements of the a/c unit’s drain, in order to ensure that the condensate
water to be pumped will be clean.
The drain tank should be deep enough such that it is capable of containing the
water, above the alarm level, which will continue to flow from the evaporator in
the event of a power failure.
Mark the position of the
elbow and duct fixing
holes on the left of the air-
conditioner.
Take care of the dimension
cover, which is about
10mm longer than the
basis.
Drill the holes and insert the wall-plugs.
Fix the elbow, the polystyrene hull and the duct.
With one of the duct
fixing screws, fix the
anti-wrenching cable
support (strain relief).
Connect the elliptical
detection reservoir to the
a/c unit’s drain tank,
according to recommen-
dations in chapter 2. Fit
the ventilation tube onto
the detection block and
position the pump and
detection unit in the
elbow. Fix the pump and
detection unit with the
Velcro strips.
About 10 mm
to verif with
the cover

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 18 -
Connect the discharge
tube to the pump. The
hydraulic discharge
connection uses flexible
tube having an inside Ø6
mm.
The electric cable must be
attached to the anti-
wrenching support with a
cable tie.
Pre-form the refrigerant
tubes and position them in
the duct. Support the
tubes with the mounting
flanges provided.
Assembly
on the left
Before closing the duct, it is advised to support the power cable and the
discharge tube between the insulation of the refrigerant tubes, so that
they do not touch the walls and the lid of the duct. This process will
help decrease the noise level of the installation.
Close the duct and fix the ceiling seal
with one screw (not supplied) or with
the double adhesive face which is on
the ceiling joint.
After testing the pump as described in
chapter 5, close the lid of the hull and
position the duct elbow.
Assembly
on the left
ceiling
joint
Assembly
on the left

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 19 -
4. OPERATION :
Pour water into air conditioner drain tank. Check that the pump starts then
stops when the water level has gone back down. To check the operation of the
alarm, continue to pour in water until the alarm triggers (cutting of the air
conditioner or generating an audible or visual alarm, etc.).
5. CLEANING :
Periodically: at the beginning of the season. Clean the detection unit.
Disconnect from main supply before opening. Remove the lid of the elbow to
reach the detection block. Remove the float, clean the detection unit and the
float using a solution of water containing 5% bleach. Replace the float in this
initial position, reinstall the lid. Carry out an operating test on the pump and the
alarm. When the air conditioner is installed in an area liable to cause or favour
extensive dirtying of the condensate water, maintain more frequently.
. WARRANTY :
One (1) year as of date of delivery. This warranty concerns all parts with
material defects or manufacturing faults and is confined to the replacement or
repair of the defective parts. Cost of labour and any secondary failures cannot
be considered as basis for a claim in any case.
All returned equipment must be completed and accompanied by a note
indicating the observed fault.
We decline any responsibility if the installation is not in conformity, if
the specifications are not satisfied, if the equipment is not maintained
or if alarm is not connected.

Gotec SA, Rue des Casernes 59, CH-1950 Sion –
Tél. [phone] - Fax [phone] - e-mail : [email protected] - www.gotec.ch
- 20 -
Pompa elevatrice di condensa RAPIDO per canalina Artiplastic® 08.
La pompa elevatrice RAPIDO s‘integra direttamente nell’angolo della canalina
sulla sinistra del climatizzatore. Viste le sue dimensioni compatte, puo’ essere
incorporata senz’altro dentro il condizionatore compresi nei piccoli impianti
separati (mini split), a soffitto e a parete.
1. CARATTERISTICHE :
- Portata max. : 8 l/h.
- Mandata max. : 6m CE.
- Tensione : 230V/50Hz.
- Potenza : 18 VA.
- Contatto allarme : NO/NC tensione max. 230VAC/VDC, potere
d’interruzione max. 8A ammissibile con la carica
ohmica.
