Graff SADE G-1810-T Series User manual

IOG 2238.70 1
Dear Customer Estimado Cliente
Thank you for selecting our product. We are confident we can fully satisfy Muchas gracias por elegir nuestro producto. Estamos seguros que podemos
satisfacer completamente sus expectativas ofreciéndole una amplia variedad
your expectations by offering you a wide range of technologically advanced
products which directly result from our many years of experience in faucet
de productos tecnológicamente avanzados que resultan directamente de
and fitting production.
muchos años de experiencia en grifos y su producción apropiada.
ENGLISH
~
ESPANOL
For care, use soft towel with soap and water only! Under no
circumstances should you use any chemicals. For faucets
with ORB (oil rubbed bronze) finish please be extra careful
not to damage, scuff or ruin the finish during the installation
and cleaning!
ATTENTION!
ATENCIÓN!
Para el cuidado, utilice solamente una toalla suave con jabón y aqua!
Bajo ninguna circunstancia no use productos químicos. Con los grifos
de acabado ORB (bronce frotado con aceite) hay que tener un cuidado
especial para no dańar, arańar o destruir el acabado durante su
instalación o limpieza!
BEFORE INSTALLING
Before installing the faucet, it is good to rinse the supply
pipelines in order to do away with the dirty residues.
We recommend installing the filter taps.
l
l
ENGLISH
ANTES DE LA INSTALACIÓN
Antes de instalar el grifo, es bueno ejuagar las tuberías
suministro para eliminar residuos.
Recomendamos el instalar los tapones de filtro.
l
l
~
ESPANOL
Installation Instructions l Instrucciones de instalación
SPOUT ASSEMBLY
ENSAMBLE DE LA CAÑO
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.
Model
Modelo SADE G-1810-**T Model Modelo SADE G-1811-**T
Model
Modelo SADE G-1812-**T
R3-3/4" (R95,5mm)
10-3/4" (272,5mm)
6-1/8" (155mm)
R3-3/4" (R95,5mm)
9-1/4" (235mm)
13-7/8" (352,5mm)
R4" (R102mm)
9-1/4" (235mm)
14-3/8" (365mm)
Rev.2 FEBRUARY 2012
7-1/2" (191mm)
7-1/2" (191mm)
8-1/2" (216mm)

2
Installation Instructions l Instrucciones de instalación
SPOUT ASSEMBLY
ENSAMBLE DE LA CAÑO
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.
IOG 2238.70
FIG. 2
1
2
3
4
5
6
7
8
9
10
11
12
~
ESPANOL
INSERTOR DEL AEREADOR
Perno
TUBO DE CONEXIÓN
BRIDA 2.2 GPM (8.3L/MIN.)
ARANDELA DE CAUCHO
ARANDELA DE METAL
TUERCA DE MONTAJE
SELLADOR DE ANILLO (O-RING)
INYECTOR
CONEXIÓN “T”
CONEXIÓN
Caño del grifo
ENGLISH
FAUCET SPOUT
AERATOR INSERT
Screw
CONNECTION PIPE
1
2
3
4
5
6
7
8
9
10
11
12
ORIFICIE MR05 2.2 GPM
RUBBER PAD
STEEL WASHER
MOUNTING NUT
SEAL O-RING
NOZZLE
T-CONNECTION
CONNECTION
(8.3L/MIN.)
ENGLISH
For easy installation of your Para la instalación fácil de su grifo
GRAFF faucet you will need: de la GRAFF usted necesitará:
to READ ALL the instructions completely before beginning, LEER TODAS las instrucciones completamente antes de comenzar,
to READ ALL the warnings, care and maintenance information. LEER TODA la información sobre las advertencias,cuidado y
To complete the project, you should: mantenimiento.
gather the tools and all the parts you will need, Para terminar el proyecto, usted debe:
prepare the mounting area, recolectar las herramientas y todas las piezas que usted necesitará,
mount the faucet, prepare el área para el montaje,
connect the supply lines, monte el grifo,
finally test and flush the faucet. conecte las líneas de fuente,
You should have the following tools: finalmente pruebe y limpie el grifo con un chorro de agua.
adjustable wrench, Usted debe tener las herramientas siguientes:
channel pliers, llave ajustable,
®
Teflon tape,
alicates acanalados,
®
plumbers putty or caulking (silicone). cinta adhesiva de Teflon ,
masilla o silicona.
l l
l l
l
l
l
l l
l l
l l
l
l
l
l
l l
l l
l
~
ESPANOL
Rev.2 FEBRUARY 2012

FIG. 2 HOSE 11.81" (300mm) MANGUERA 11.81" (300mm)
18
See fig. 3
Insert spout (1) with shank (4) and deck plate through the central
hole in the deck. Center spout over hole of mounting surface.
From underneath the sink place rubber washer (6), metal washer (7) on
the shank (4), then screw on the mounting nut (8). Hand tighten only.
Make sure that the spout is in proper position on the sink. Tighten the
mounting nut (8) using adjustable wrench.
Insert nozzle (10) and seal o-ring (9) into T-connection (11).
Screw on the T-connection (11) onto spout shank as shown in fig.1A
firmly but do not overtighten.
Veá dis. 3
Inserte el grifo (1) con tubo de conexión (4) y placa de la cubierta a
través del agujero central en la cubierta. Centre el grifo en el agujero
de la superficie de montaje.
Por debajo del lavabo coloque la arandela de goma (6) y la arandela
de metal (7) en el tubo de conexión (4), luego enrosque la tuerca de
montaje (8). Apriete únicamente a mano.
Asegúrese de que el grifo se encuentra en la posición apropiada en el
lavabo. Ajuste la tuerca de montaje (8) usando la llave inglesa.
Inserte el inyector (10) y el sellador del anillo (9) en la conexión „T” (11).
Ajuste firmemente la conexión „T” (11) sobre el tubo de conexión
según lo demostrado en la dis.1A, pero no apriete demasiado.
~
ESPANOL
ENGLISH
SPOUT INSTALLATION l INSTALACIÓN DEL GRIFO 2
FIG. 3
Installation Instructions l Instrucciones de instalación
SPOUT ASSEMBLY
ENSAMBLE DE LA CAÑO
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.
3
IOG 2238.70
Rev.2 FEBRUARY 2012

4
ENGLISH
~
ESPANOL
7
CARE AND MAINTENANCE l CUIDADO Y MANTENIMIENTO
Your Graff faucet is designed and engineered in accordance with Su grifo de la Graff esta diseńado y dirigido acuerdo con los
the highest quality and performance standards. Be sure not to estándares de funcionamiento y calidad más altos. Este seguro no
damage the finish during installation. Care should be given to the dańar las terminaciones del grifo durante la instalación. Cuide el
cleaning of this product. Although its finish is extremely durable, it producto manteniendolo siempre limpio. Aunque su acabado es
can be damaged by harsh abrasives or polish. Never use extremadamente durable, puede ser dańado por los abrasivos o
abrasive cleaners, acids, solvents, etc. to clean any Graff pulientes ásperos. Nunca utilice limpiadores abrasivos, ácidos,
product. To clean, simply wipe gently with a damp cloth and solventes, el etc. para limpiar cualquier producto de la Graff.
blot dry with a soft towel. Para limpiar, simplemente use un pańo húmedo y seque con
una toalla suave.
ENGLISH
~
ESPANOL
WARRANTY l GARANTIA
Warranty conditions and warranty registration card are outlined on a Las condiciones de la garantía y la tarjeta del registro de la garantía
separate sheet. se encuentran en una pagina separada.
All dimensions and drawings are for reference only. For details, please refer to actual products.
Todas las dimensiones y dibujos sirven únicamente de referencia. Para consultar detalles, ver los productos.
Installation Instructions l Instrucciones de instalación
SPOUT ASSEMBLY
ENSAMBLE DE LA CAÑO
This faucet complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este grifo se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.
IOG 2238.70
4

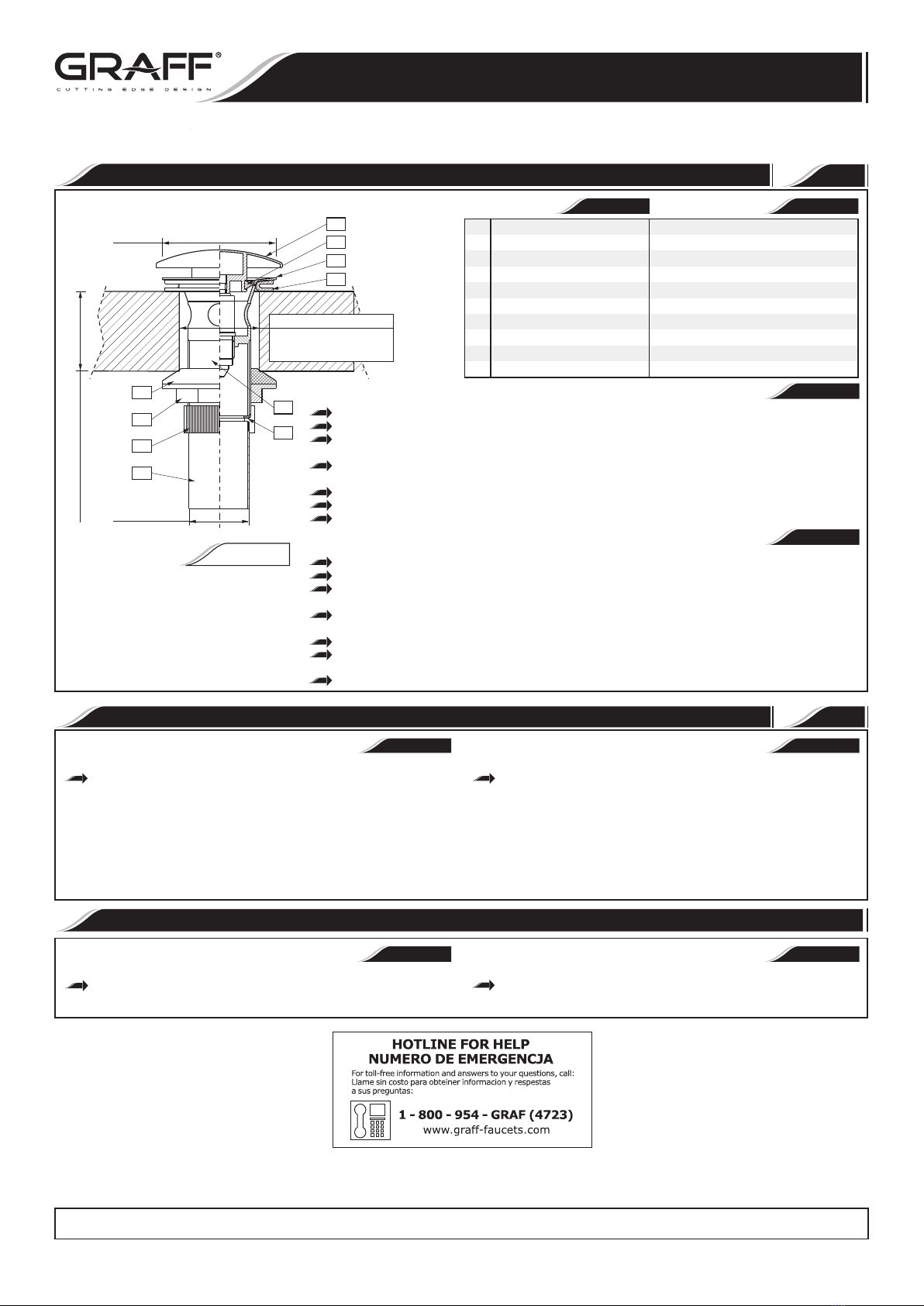

AUTOMATIC DRAIN ASSEMBLY INSTALLATION l INSTALACIÓN DEL JUEGO DE DESAGÜE AUTOMATICO
FIG. 6
Unscrew the nut (9) and remove the tailpiece (10) with washer (8) from the assembly.
Remove flanged nut (1) with under-bowl gasket (5) from drain collar (2).
Insert drain collar (2) with collar gasket (6), drain plug (3) and drain switch assembly (4) into
drain hole of a lavatory.
From underneath the lavatory thread the flanged nut (1) with under-bowl gasket (5) onto drain
collar (2). Hand tighten only.
Connect the tail piece (10) and the washer (8) with drain collar (2) by tightening the nut (9).
Insert trap nut and gasket onto tailpiece (10) and carefully slide trap over tailpiece.
Tighten trap nuts.
pipa de descarga
pipa de descarga
pipa de descarga
pipa de descarga
Desenroscar la tuerca (9) y quitar el (10) con la arandela (8) del conjunto.
Quitar la tuerca con brida (1) con la junta inferior (5) del anillo de desagüe (2).
Colocar el anillo de desagüe (2) con la junta del anillo (6), tapa protectora (3) y el juego de
alternador de desagüe (4) en el agujero de desagüe del lavabo.
Por la parte de abajo del lavabo colocar el tuerca con brida (1) con la junta inferior (5) en el anillo
de desagüe (2). Apretar únicamente a mano.
Conectar el (10) y la arandela (8) con el anillo de desagüe (2) ajustando la tuerca (9).
Colocar la tuerca del sifón y la junta sobre el (10) y con cuidado deslizar el sifón
sobre el .
Apretar las tuercas del sifón.
ENGLISH
~
ESPANOL
See fig. 6
Veá dis. 6
~
ESPANOL
ENGLISH
FLANGED NUT
DRAIN COLLAR
DRAIN PLUG
DRAIN SWITCH ASSEMBLY
UNDER-BOWL GASKET
COLLAR GASKET
WASHER
WASHER
NUT
TAILPIECE
TUERCA CON BRIDA
ANILLO DE DESAGÜE
TAPA PROTECTORA
JUEGO DE ALTERNADOR DE DESAGÜE
JUNTA INFERIOR
JUNTA SUPERIOR DEL ANILLO
ARANDELA
ARANDELA
TUERCA
PIPA DE DESCARGA
1
2
3
4
5
6
7
8
9
10
6
10
9
1
5
4
8
2
7
3
min.0.98"-max.1.58"
(min.25mm-max.40mm)
Ø
Ø
1 1/4"
(32mm)
Minimum hole in lavatory
Agujero mínimo en el lavabo
ØØ1.50"( 38mm)
Ø
Ø
2.36"
( 60mm)
Rev.2 FEBRUARY 2012
