Graff 7030 User manual

IOG 2810.00 1
Dear Customer Estimado Cliente
Thank you for selecting our product. We are confident we can fully satisfy Muchas gracias por elegir nuestro producto. Estamos seguros que podemos
your expectations by offering you a wide range of technologically advanced satisfacer completamente sus expectativas ofreciéndole una amplia variedad
products which directly result from our many years of experience in faucet de productos tecnológicamente avanzados que resultan directamente de
and fitting production. muchos años de experiencia en grifos y su producción apropiada.

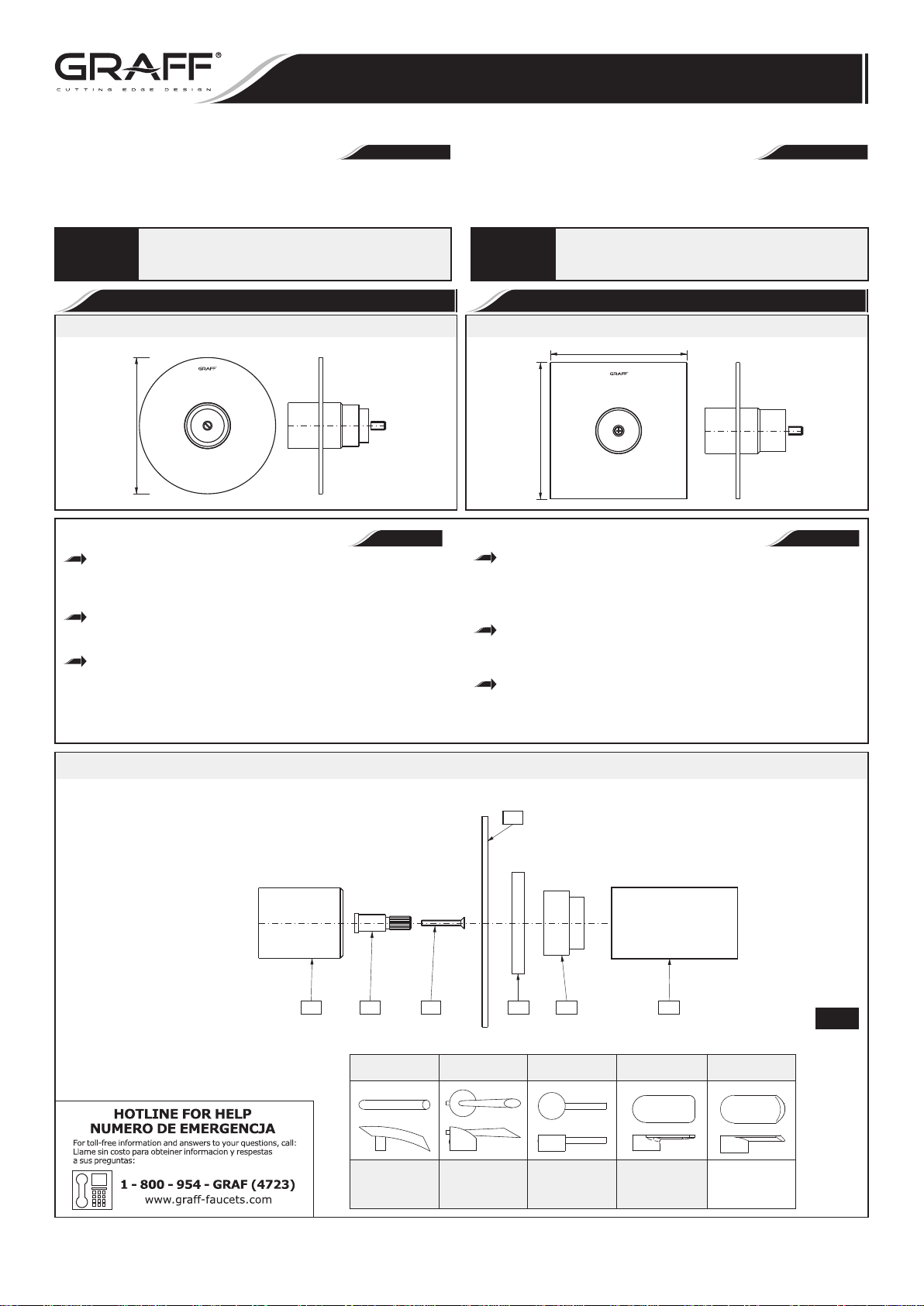

ENGLISH
~
ESPANOL
Trim Only (without Handle) Trim Only (without Handle)
ØØ5-15/16" ( 150mm)
5-15/16" (150mm)
5-15/16" (150mm)
7040
Model
Modelo
7030
Model
Modelo
Model 7030 - **
Matching
ATRIA Series
Va con
ATRIA Series
Matching
TRANQUILITY Series
Va con
TRANQUILITY Series
LM25BLM24S
Matching
Series
Va con
M.E., M.E.25 Series
M.E., M.E.25
Matching
Series
Va con
SENTO Series
SENTO
LM37S LM42S
T4
T5T8 T6 T3T2
T1
For care, use soft towel with soap and water only! Under no
circumstances should you use any chemicals. For products
with decorative finishes please be extra careful not to
damage, scuff or ruin the finish during the installation and
cleaning!
ATTENTION! ATENCIÓN!
Para el cuidado, utilice solamente una toalla suave con jabón y aqua!
Bajo ninguna circunstancia no use productos químicos. Con los
productos con el acabado decorativo hay que tener un cuidado
especial para no dańar, arańar o destruir el acabado durante su
instalaciónolimpieza!
1.1
For easy installation of your Para la instalación fácil de su producto
GRAFF product you will need: de la GRAFF usted necesitará:
to READ ALL the instructions completely before beginning, LEER TODAS las instrucciones completamente antes de comenzar,
to READ ALL the warnings, care and maintenance information. LEER TODA la información sobre las advertencias,
To complete the project, you should: cuidado y mantenimiento.
gather the tools and all the parts you will need, Para terminar el proyecto, usted debe:
mount trim and test operation. recolectar las herramientas y todas las piezas que usted necesitará,
You should have the following tools: montar el acabado decorativo de la válvula y la prueba de
funcionamiento.
adjustable wrench,
Usted debe tener las herramientas siguientes:
adjustable pliers,
llave ajustable,
screwdriver.
alicates ajustables,
destornillador.
 
 

 







~
ESPANOL
ENGLISH
Installation Instructions Instrucciones de Instalación
PRESSURE BALANCE SHOWER
LA DUCHA EQUILIBRANTE DE LA PRESIÓN
This product complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este o se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.
product
Available Handles -
see below
Manillas disponibles -
ver abajo
Matching
Series
Va con
Series
LM45S
HASE
P
HASE
P
Rev. 5 January 2014

IOG 2810.00 2
Finished wall
Acapada de la pared
HOT
TUB
SHR
T1
T2
T3
T4
T5
T1
T2
T3
T4
T5
T6
T7
T8
T6
T7
T8
~
ESPANOL
ENGLISH
SLEEVE
ELONGATION
COUNTERSUNK SCREW
PLATE WITH SEALING
VALVE COVER
CASQUILLO
EXTENSION
TORNILLO
CUBIERTA CON SELLADOR
CUBIERTA DE VÁLVULA
HANDLE
SCREW
TRIM RING „optional use”
MANILLA
TORNILLO
ANILLO DEL GRIFO „uso
opcional”
For 7030, 7040 Models ● Para los modelos: 7030, 7040
T6
T4
T5T8T3T2
T1
Model 7040 - **
LM40S C9S
Matching
Series
Va con IMMERSION
Series
IMMERSION
LM39S
Matching
QUBIC TRE Series
Va con
QUBIC TRE Series
LM38S
Matching
QUBIC Series
Va con
QUBIC Series
LM31S
Matching
FONTAINE Series
Va con
FONTAINE Series
C10S C14S
Matching
SADE, LUNA Series
Va con TARGA,
SADE, LUNA Series
TARGA,
LM23S
Matching
STEALTH Series
Va con
STEALTH Series
Matching
STRUCTURE,
IMMERSION Series
Va con SOLAR,
STRUCTURE,
IMMERSION Series
SOLAR,
Matching
IMMERSION Series
Va con
IMMERSION Series
TRIM INSTALLATION  INSTALACIÓN DEL GRIFO DECORATIVO
2.1
R1
R5
R4 B
R6 R7 A
1.2
Temporary Sleeve
Protección temporal
Installation Instructions  Instrucciones de Instalación
PRESSURE BALANCE SHOWER
LA DUCHA EQUILIBRANTE DE LA PRESIÓN
This product complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este o se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.
product
Available Handles -
see below
Manillas disponibles -
ver abajo
Rev. 5 January 2014

IOG 2810.00 3
2.2
Finished wall
Acapada de la pared
HOT
TUB
SHR
R1
R4
T8
Finished Decorative Threaded Sleeve
Protección roscada decorativa
T1 R6 R7 T2 T3 T5
T6*T4
K
T7
Installation Instructions  Instrucciones de Instalación
PRESSURE BALANCE SHOWER
LA DUCHA EQUILIBRANTE DE LA PRESIÓN
This product complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este o se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.
product
ENGLISH
ENGLISH
NOTE: Make sure CHECK STOPS are closed.
SEE FIG. 2.1
When finished wall is completed, remove all referenced items starting by
unscrewing (B) from (A), pulling (A) off, unscrewing (R7), and pulling
(R6) out of (R5).

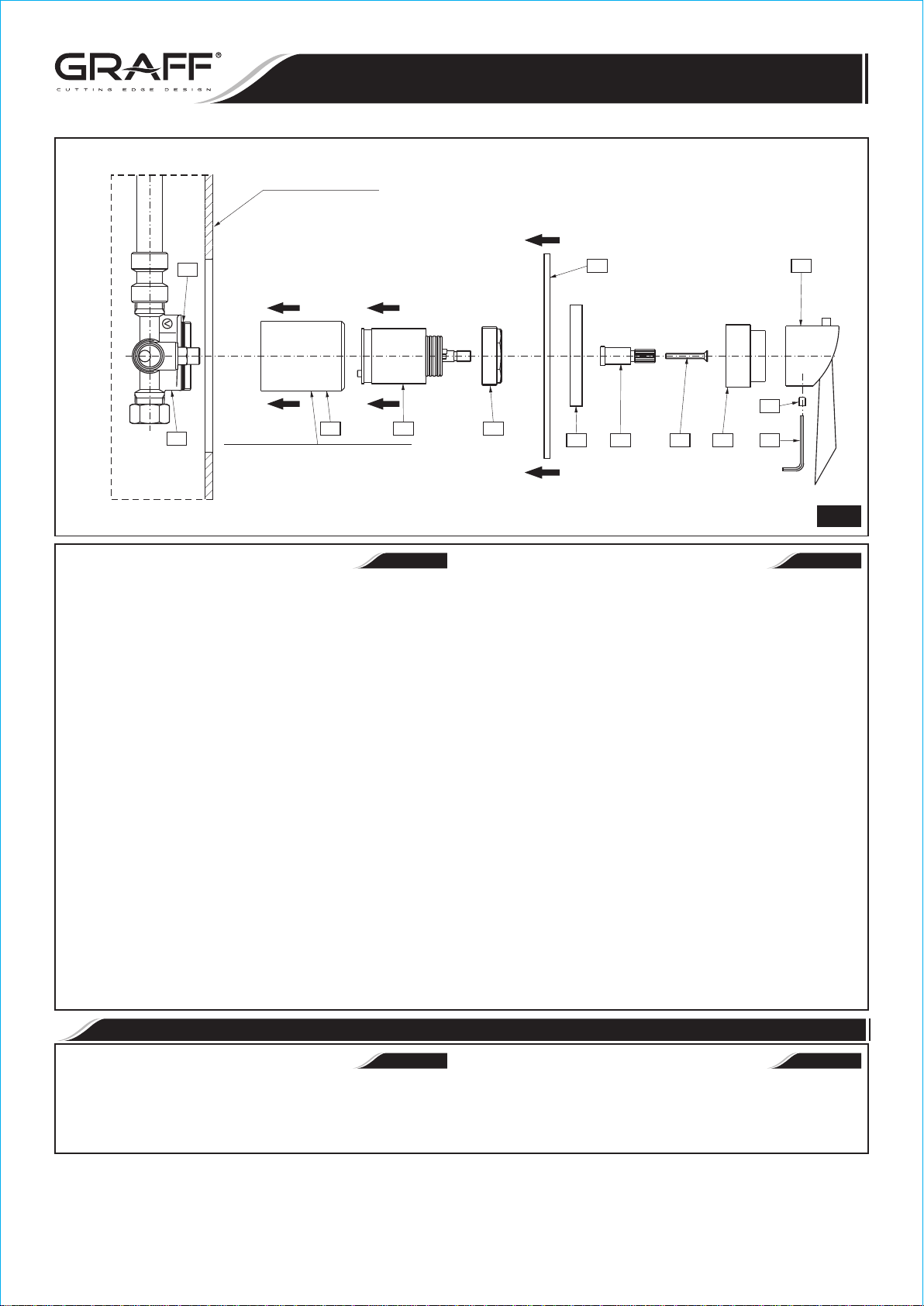

SEE FIG. 2.2
1. Make sure (R4) is seated properly and firmly screw (T1) over it.
2. Place (R6) inside (T1) properly aligning the holes on the bottom of
(R6) to the holes on the rough valve. Screw (R6) into (T1) with a
maximum of 14.76 ft/lbs of torque.
3. Open hot and cold CHECK STOPS by using a flat-bladed screwdriver
and fully turning the screws counter-clockwise.
4. Place non-abrasive PH balanced dish soap around (T1). Make sure the
o-ring on (T4) is seated correctly. Apply clear silicon around the back
of (T4) and slide it so (T1) fits inside its designated hole on (T4). Now
push and hold (T4) firmly against the wall.
(Optional trim ring (T8) is supplied with trim and can be used to hold
(T4) on the wall.)
5. Push (T2) onto (R6), and screw (T3) in (T2). Screw (T5) onto (R7),
then install (T6*).
* Handle style is dependent on trim series.
NOTE: A stem extension kit G-7000-** is available and sold separately.
The extension kit extends rough in depth by 1-1/2” (38.5mm).
** Designated finish
The red ring (item A fig. 3.1) around the pressure balance cartridge allows
the maximum output temperature to be limited in order to avoid the accidental
scalding. The ring is factory pre-set to the highest setting allowing the greatest
flow of hot water. Adjust the temperature so that it does not exceed
0 0
49 C (120 F).
NOTA: Asegúrese de que las VÁLVULAS DE RETENCIÓN están
cerradas.
VER LA FIG. 2.1
Después de terminar la pared de acabado, quite todos los elementos de
referencia empezando por desenroscar (B) de (A), quitar (A),
desenroscar (R7), y quitar (R6) de (R5).
VER LA FIG. 2.2
1. Asegúrese de que (R4) está bien posicionado y enrosque (T1) en él.
2. Coloque (R6) dentro del (T1) del modo adecuado alineando los agujeros
en el fondo de (R6) con los agujeros en la válvula de empotrado.
Atornille (R6) en (T1) con el torque máximo de 14.76 ft/lbs.
3. Abra VÁLVULAS DE RETENCIÓN de agua caliente y fría usando el
destornillador plano y girando los tornillos completamente en el sentido
antihorario.
4. Ponga el jabón no abrasivo con el PH equilibrado en (T1). Asegúrese
de que la junta tórica en (T4) está bien puesta. Aplique silicona limpio
en la parte trasera de (T4) e introdúzcalo del modo que (T1) se
encuentre dentro del agujero previsto para ello en (T4). Ahora
acerque y sujete bien (T4) en la pared.
(El anillo opcional del grifo (T8) es suministrado con el grifo y puede
ser usado para sujetar (T4) en la pared.)
5. Introduzca (T2) en (R6), y atornille (T3) en (T2). Atornille (T5) en
(R7), luego instale (T6*).
* El tipo del mango depende de la serie del grifo.
NOTA: El juego del caño G-7000-** está disponible y se vende por
separado. El caño se empotra en la profundidad de 1-1/2” (38.5mm).
** Acabado previsto
El anillo rojo (punto A dis. 3.1) alrededor del cartucho del balanceo de la
presión limita la temperatura máxima del agua de salida con el fin de evitar
quemaduras casuales. El anillo está preajustado en la fabrica para permitir la
salida del flujo máximo de agua caliente. Ajustar la temperatura para que
0 0
no supere los 49 C (120 F).
~
ESPANOL
~
ESPANOL
ADJUSTMENT OF TEMPERATURE LIMITING DEVICE  AJUSTE DEL LIMITADOR DE TEMPERATURA
* Handle style is dependant on series
* El estilo de la manilla depende de la serie
Rev. 5 January 2014

IOG 2810.00 4
Your Graff faucet is designed and engineered in accordance with the highest Su grifo de la Graff está diseñado y dirigido acuerdo con los estándares de
quality and performance standards. Be sure not to damage the finish during funcionamiento y calidad más altos. Este seguro no dañar las
installation. Care should be given to the cleaning of this product. Although its terminaciones del grifo durante la instalación. Cuide el producto
finish is extremely durable, it can be damaged by harsh abrasives or polish. manteniendolo siempre limpio. Aunque su acabado es extremadamente
Never use abrasive cleaners, acids, solvents, etc. to clean any Graff durable, puede ser dañado por los abrasivos o pulientes ásperos. Nunca
product. To clean, simply wipe gently with a damp cloth and blot dry utilice limpiadores abrasivos, ácidos, solventes, etc. para limpiar
with a soft towel. cualquier producto de la Graff. Para limpiar, simplemente use un
paño húmedo y seque con una toalla suave.
OPERATING INSTRUCTIONS  DESCRIPCIÓN DEL FUNCIONAMIENTO
The water flow is opened and water temperature is set using the lever or Para abrir la salida y de ajuste de temperatura sirve la palanca o la llave.
the handle. It is opened fully by turning the lever in counter-clockwise Obtenemos la apertura completa girando la palanca en la dirección
direction. The water temperature is regulated by positioning the lever opuesta al movimiento del reloj. La regulación del agua que sale se
within the range from the “Off “ position through the “Cold” to the “Hot” efectúa entre la posición “Off”, pasando por la posición “Cold”, hasta la
with max temperature. posición “Hot” de la temperatura máxima.
ENGLISH
~
ESPANOL
CARE AND MAINTENANCE  CUIDADO Y MANTENIMIENTO
~
ESPANOL
ENGLISH
Warranty conditions and warranty registration card are outlined on a Las condiciones de la garantía y la tarjeta del registro de la garantía
separate sheet. se encuentran en una pagina separada.
WARRANTY  GARANTÍA
~
ESPANOL
ENGLISH
ENGLISH
SEE FIG. 2.2, 3.1-3.3
In order to adjust the maximum desired temperature, the following procedure
should be followed:
1. Place (R6) in the off position using (T6*), then remove (T6*) and (T5).
2. Pull (A) off of (R6). Then place (A) back onto (R6) with (C) aligned
between the + and - on (A).
3. Place (T6*) on (R6) and rotate fully counter-clockwise, allowing the
set hot maximum temperature to flow.
4. Check if temperature is correct, if not repeat process.
5. Reassemble (T5) and (T6*).
VER LA FIG. 2.2, 3.1-3.3
Para ajustar la temperatura maxima deseada sigua el procedimiento descrito
abajo:
1. Coloque (R6) en la posición “off” usando (T6*), luego quite (T6*) y (T5).
2. Quite (A) de (R6). Luego vuelva a poner (A) en (R6) con (C)
alineado entre + y - en (A).
3. Coloque (T6*) en (R6) y gire completamente en el sentido
antihorario, permitiendo fijar la temperatura máxima de flujo.
4. Compruebe si la temperatura es correcta, si no es así, repita el
procedimiento.
5. Vuelva a montar (T5) y (T6*).
~
ESPANOL
A
TUB
HOT
SHR
R5 Factory preset position –
Max flow of hot water
A - Temperature Limiting Ring
B - Limiting blocks of the cartridge
C - Temperature Limit Indicator
D - Limiting Scale
A - Anillo limitador de temperaturas
B - Limitadores en el cartucho
C - Indicador de la posición del limite de temperatura
D - Escala de limitación
Flow of hot water limited
to desired temperature
Posición preajustada en la fabrica –
flujo máximo del agua caliente
Flujo del agua caliente limitado
a la temperatura deseada
AD
B
C
AD
B
C
3.1 3.2 3.3
Installation Instructions  Instrucciones de Instalación
PRESSURE BALANCE SHOWER
LA DUCHA EQUILIBRANTE DE LA PRESIÓN
This product complies with NSF61/9, ASME/ANSI A112.18.1
and CSA B 125 Standards.
Este o se encuentra conforme con losestandares de NSF61/9,
de ASME/ANSI A112.18.1 y de CSA B 125.
product
Rev. 5 January 2014
