Grandimpianti Wm-ec 8 User manual

VIA MASIERE, 211/C

32037 - SOSPIROLO (BL)

ITALY

ISTRUZIONI PER L'INSTALLAZIONE E L'USO

INSTRUCTIONS FOR INSTALLATION AND USE

INSTRUCTIONS POUR L'INSTALLATION ET MODE D'EMPLOI

INSTALLATIONS- UND GEBRAUCHSANWEISUNG

INSTRUCCIONES PARA LA INSTALACIÓN Y PARA EL USO

LAVATRICE

CONTROLLO ELETTRONICO

WASHING MACHINE

ELECTRONIC CONTROL

MACHINE À LAVER

CONTRÔLE ÉLECTRONIQUE

WASCHMASCHINE

ELEKTRONISCHE STEUERUNG

LAVADORA

CONTROL ELECTRÓNICO

WM-EC

8 - 11 - 17 - 23

LAVA-WM-EC v.01

COD. 999999000225

WM EC 8-11-17-23

ISTRUZIONI PER L'INSTALLAZIONE E L'USO

INSTRUCTIONS FOR INSTALLATION AND USE

INSTRUCTIONS POUR L'INSTALLATION ET MODE D'EMPLOI

INSTALLATIONS- UND GEBRAUCHSANWEISUNG

INSTRUCCIONES PARA LA INSTALACION Y PARA EL USO

I F

INDICE Pagina

1) Garanzia .....................................................2

2) Introduzione ...............................................2

3) Prescrizioni, divieti, ed usi diversi

della macchina............................................2

ISTRUZIONI PER L’INSTALLATORE

4) Indicazioni relative al trasporto,

disimballaggio ed immagazzinamento........2

5) Indicazioni per la messa in servizio

della macchina............................................3

ISTRUZIONI PER L’OPERATORE

6) Indicazioni relative alla macchina ..............4

7) Indicazioni relative all’uso ........................5

ISTRUZIONI PER MANUTENTORE ED IL

RIPARATORE

8) Indicazioni per la manutenzione straordi-

naria ed approvvigionamento pezzi di

ricambio .....................................................9

9) Indicazioni per la messa fuori servizio,

smantellamento, ed eliminazione della

macchina ....................................................9

Tabelle cicli ...................................................42

Dati tecnici ...................................................68

Disegni ..........................................................69

Legenda componenti elettrici ........................72

Schema elettrico circuito ausiliario di

principio ........................................................74

Schema elettrico circuito di potenza ..............75

Esplosi e parti di ricambio .............................76

INDEX Page

1) Guarantee .................................................10

2) Introduction ..............................................10

3) Prescriptions, restrictions and other uses ..10

INSTRUCTIONS FOR THE INSTALLER

4) Shipping, unpacking, handling

and storing the appliance ..........................10

5) Getting the appliance started ....................11

INSTRUCTIONS FOR THE USER

6) Information on the washing machine........12

7) Instructions for use and ordinary

maintenance .............................................12

INSTRUCTIONS FOR MAINTENANCE AND

REPAIR PERSONNEL

8) Tips about scheduled maintenance

and ordering spare parts............................16

9) Suggestions for lay up, dismantling

and disposal .............................................16

Cycles............................................................42

Technical data ...............................................68

Drawings .......................................................69

List of electrical components.........................72

Main wiring diagram of auxiliary circuit .......74

Wiring diagram of power circuit ...................75

Exploded drawings and lists of spare parts ....76

INDEX Page

1) Garantie....................................................17

2) Introduction ..............................................17

3) Prescriptions, interdictions, utilisations

diverses de l'appareil ................................17

INSTRUCTIONS POUR L'INSTALLATEUR

4) Indications p. transport, déballage, mise

en place, stockage de l'appareil.................17

5) Indications pour la mise en service ...........18

INSTRUCTIONS POUR L'UTILISATEUR

6) Informations sur l'appareil ........................19

7) Indications pour l'utilisation et l'entre-

tien de l'appareil .......................................20

INSTRUCTIONS POUR LE PERSONNEL

RESPONSABLE DE L'ENTRETIEN ET

RÉPARATIONS

8) Indications pour l'entretien extraordi-

naire et l'acquisition pièces détachées .......24

9) Indications pour mise hors service, dé-

montage et l'élimination de l'appareil .......24

Tableaux des cycles.......................................42

Données techniques .......................................68

Dessins ..........................................................69

Légende des composants électriques .............72

Schéma él. de principe circuit auxiliaire ........74

Schéma électrique circuit de puissance..........75

Vues explosées et liste des pièces détachées..76

INDICE Página

1) Garantía....................................................34

2) Introducción .............................................34

3) Prescripciones, prohibiciones y otros

usos de la máquina ...................................34

INSTRUCCIONES PARA INSTALADORES

4) Sobre el transporte, el desembalaje, el

desplazamiento y el depósito ....................34

5) Sobre la puesta en servicio .......................35

INSTRUCCIONES PARA EL USUARIO

6) Indicaciones sobre la máquina..................36

7) Indicaciones sobre el uso de la máquina

y el mantenimiento ordinario....................37

INSTRUCCIONESPARALOSENCARGADOS

DEL MANTENIMIENTO Y REPARACIONES

8) Indicaciones para el mantenimiento

extraordinario y el abastecimiento de

repuestos ..................................................40

9) Indicaciones para la puesta fuera de ser-

vicio, el desmantelamiento y la elimina-

ción de la máquina....................................41

Tablas ciclos..................................................42

Datos técnicos ...............................................68

Diseños..........................................................69

Leyenda componentes eléctricos ...................72

Esquema el. circuito auxiliar de principio......74

Esquema eléctrico del circuito de potencia ....75

Despiece y lista de repuestos .........................76

INHALTSVERZEICHNIS Seite

1) Garantie ...................................................25

2) Einführung ...............................................25

3) Vorschriften, Verbote, verschiedene Hin-

weise für den Gebrauch des Gerätes........25

ANWEISUNGENFÜRDENINSTALLATEUR

4) Hinweise für Transport, Auspacken, Auf-

stellen und Lagern des Gerätes ................25

5) Hinweise für Inbetriebnahme ..................26

ANWEISUNGEN FÜR DEN BENUTZER

6) Hinweise zum Gerät ................................27

7) Hinweise für Gebrauch und Wartung

des Gerätes...............................................28

ANWEISUNGEN FÜR DEN WARTUNGS-

UND TECHNISCHEN KUNDENDIENST

8) Hinweise für die Instandhaltung des Ge-

rätes und Bestellung von Ersatzteilen......32

9) Hinweise für Außerbetriebnahme, Ab-

bau und Entsorgung des Gerätes .............33

Washgänge....................................................42

Technische Daten .........................................68

Zeichnungen .................................................69

Liste der elektrischen Einbauteile.................72

Schaltplan des Hilfsstromkreislaufs .............74

Schaltplan des Hauptstromkreislaufs............75

Explosionszeichnungen und Ersatzteileliste.76

ISTRUZIONI PER L'INSTALLAZIONE E L'USO

PREMESSA

Desideriamo ringraziarvi della preferenza

accordatacicon l’acquistodella nostra mac-

china. Siamo certi che otterrete le migliori

soddisfazioni e garanzie se seguirete atten-

tamenteleindicazionicontenutenelpresen-

te manuale.

Vi informiamo inoltre che in qualsiasi caso

iltestodiriferimentopereventualicontesta-

zioni od osservazioni rimane quello in lin-

guaoriginaledelcostruttore,ovverosial’Ita-

liano

1. GARANZIA

- La garanzia ha durata di mesi dodici (12) a

partire dalla data di acquisto dell’apparecchia-

tura o parte integrante della stessa.

- La garanzia consiste nella sostituzione

delle parti eventualmente difettose per ac-

certate cause di fabbricazione e viene appli-

cata direttamente dal vostro fornitore.

-Lamanod’operaèsempreacaricodell’acqui-

rentecomepure le spesedispedizione, imballo

e rischi di trasporto.

- La garanzia è subordinata alla restituzione

dei pezzi avariati in PORTO FRANCO ed

alla contemporanea comunicazione dei dati

riguardantiilmodello,ilnumerodimatrico-

la ed il difetto della macchina sulla quale il

particolare era montato.

- La garanzia non si applica alle apparec-

chiature che siano state danneggiate per ne-

gligenza, errato collegamento, installo ina-

datto,mancataosservanzadelleistruzionidi

montaggio o impiego e comunque alterate

dapersonalenonautorizzato.Nonsiapplica

inoltre qualora il numero di matricola sia

stato alterato, cancellato o asportato.

- Non si applica la garanzia sul seguente

materiale:

parti soggette alla normale usura quali cin-

ghie, membrane delle elettrovalvole e parti

di gomma in generale. Componenti elettrici

quali motore, bobine, contattori, resistenze

ecc.

2. INTRODUZIONE

Il presente manuale è stato realizzato in

modo semplice e razionale affinché leggen-

dolo conosciate a fondo la vostra macchina.

Si raccomanda di leggere attentamente il

contenuto e di conservarlo unitamente alla

macchina.Leavvertenzeeleattenzionicon-

tenute in questo manuale, non possono co-

prire tutte le eventualità; è importante tener

presente che buon senso attenzione e pru-

denza sono fattori che non possono essere

aggiunti all’apparecchiatura da parte del

costruttore, ma devono essere previsti dalle

persone che effettuano l’installazione la

manutenzionee/ousodellamacchina.Qual-

siasipersonautilizziquestaapparecchiatura

dovrà leggere il presente manuale d’uso.

Incasodiinterventisullamacchinalapresen-

teditta raccomanda vivamentedi usare pezzi

diricambiooriginali,perlacuiordinazionesi

consiglia di consultare il paragrafo 8.

Le descrizioni ed illustrazioni contenute nel

presente manuale non si intendono impe-

gnative;ladittapertantosiriservaildirittoin

qualunque momento e senza impegno, di

aggiornaretempestivamentelapubblicazio-

ne e/o di apportare eventuali modifiche ad

organi, componenti e accessori, nel caso in

cuiquestovengaritenutoconvenienteperun

miglioramento o per qualsiasi esigenza di

carattere costruttivo o commerciale.

3. PRESCRIZIONI, DIVIETI ED USI

DIVERSI DELLA MACCHINA

L’apparecchiaturadeveessereutilizzatasolo

da persone addestrate all’uso della stessa.

Disattivare la lavatrice in caso di guasto e/o

di cattivo funzionamento.

Durantel’usolapuliziaelamanutenzione si

deve prestare attenzione a non accedere con

arnesi e tanto meno con le mani a parti in

movimento (motore, cinghie). In caso di

incidenti la ditta costruttrice non si assume

alcuna responsabilità per danni all’operato-

re o ad altri persone che avvengano durante

l’uso, la pulizia e la manutenzione della

macchina.

Non aprire il dispenser durante il funziona-

mento per i detersivi in esso contenuto e per

la temperatura dell’acqua calda.

Questa apparecchiatura è stata progettata

per il lavaggio di tessuti secondo le indica-

zioniriportatesulleetichettedegliindumen-

tiotessuti,lavaresoloindumenti,biancheria

perla casa e tessuti normalida uso quotidia-

no.

Non inserite capi che siano stati a contatto

con prodotti chimici o infiammabili, ma

provvedete prima ad un lavaggio a mano e

asciugarliall’aria perfar evaporarecomple-

tamente queste sostanze.

L’usodi qualunqueapparecchio elettricoed

elettronico comporta l’osservanza di alcune

regolefondamentali.Inparticolare:nontoc-

care l’apparecchio con mani e piedi bagnati

o umidi. Non usare l’apparecchio a piedi

nudi,nonlasciareespostol’apparecchioagli

agenti atmosferici (pioggia, sale, salsedine,

ecc.). Non permettere che l’apparecchio sia

usato da bambini o da incapaci senza una

adeguata sorveglianza. Non fumare in pros-

simità della lavatrice o durante l’uso. Non

rimuovere o scavalcare i dispositivi di sicu-

rezza.Nonutilizzaremaigettid’acquadiret-

tiodindirettisullamacchina,fareattenzione

pertanto a non installarla in prossimità di

zone in cui è possibile questa evenienza.

OGNI ALTRO USO NON ESPLICITA-

MENTE INDICATO E’ DA CONSIDE-

RARSIPERICOLOSO.ILCOSTRUTTO-

RE NON PUÒ ESSERE RITENUTO RE-

SPONSABILE PER EVENTUALI DAN-

NI DERIVANTI DA USO IMPROPRIO,

ERRONEO ED IRRAGIONEVOLE.

ISTRUZIONI PER

L’INSTALLATORE

4. INDICAZIONI RELATIVE AL TRA-

SPORTO, DISIMBALLAGGIO ED IM-

MAGAZZINAMENTO DELLA MAC-

CHINA

4.1. TRASPORTO MACCHINA

Se è necessario un eventuale trasporto e/o

spedizione della macchina è utile seguire

attentamente le seguenti raccomandazioni:

Qualorasidebbatrasportarel’apparecchiatu-

raall’interno di un edificio utilizzareesclusi-

vamentel’apposito bancale o uno equivalen-

te; utilizzare un carrello elevatore a mano

oppure elettrico idoneo al trasporto di queste

macchine e con capacità di sollevamento

sufficiente(vedidatitecnici).Controllareche

lalavatricepossasuperaretuttigliostacolies.

scale, porte ecc. Non trascinate mai la mac-

china per i fianchi o per qualsiasi altra parte.

Nel caso in cui la macchina debba essere

spedita utilizzare esclusivamente l’imballo

originale che aiuta a garantire sufficiente

stabilità alla macchina durante il trasporto.

4.2 IMMAGAZZINAMENTO

Qualora la macchina dovesse rimanere in

deposito per lungo tempo prima di essere

utilizzatalasciarlaall’internodelsuoimbal-

lo originale il quale garantisce una ottima

protezione. Assicurarsi inoltre che le condi-

zioniambientalisianocorrispondentiaquelle

di cui al paragrafo 5. Nel caso in cui invece

debba rimanere ferma per lunghi periodi

dopo che è già stata usata; verificare che sia

materialmente scollegata dalla rete di ali-

mentazione elettrica e coprirla con il sacco

protettivo originale.

4.3 DISIMBALLAGGIO

1)Prima di prenderein consegna lamacchi-

nadal trasportatore, controllarele condizio-

ni dell’imballo. Se il medesimo presenta

danni evidenti all’esterno, può darsi che

anche la macchina abbia subito delle conse-

guenze. In tal caso sballate la macchina in

presenza del trasportatore stesso e firmate,

con riserva, la relativa bolletta di consegna.

Eventuali danni dovuti al trasporto o ad

errato stoccaggio non sono da attribuire alla

casa costruttrice della macchina.

2)Disimballatelamacchinacontuttelecure

atteadevitaredidanneggiarla.Pertogliereil

bancale rimuovere le viti all’interno poste

sui fori di fissaggio al pavimento.

3) Aprire l'oblò (vedi paragrafo 7.2).

4) Verificate la presenza del seguente mate-

riale: 2 fascette metalliche, 1 gomito a 90°in

gomma,2 tubiflessibili conghiera da3/4, 1*

filtro in ottone per l’ingresso vapore, 1* tubo

flessibile metallico, dadi, rondelle e spaccate

deldiametroenumerodellezanchedifissag-

gio, delle chiavi del cassetto gettoni e di 15

gettoni(solofunzionamentogettoniera)(*solo

macchine con riscaldamento vapore).

5) Accertatevi che non resti nell’imballo o

vada perduto il manuale di istruzioni.

Gli elementi dell'imballaggio (sacchetti di

plastica, polistirolo, legno, cartone, chiodi

ecc.)nondevonoesserelasciatiassolutamen-

te alla portata dei bambini in quanto fonti di

potenziale pericolo; essi devono essere rac-

colti e conservati per eventuali futuri

spostamenti della macchina o per eventuali

lunghiperiodidifermomacchina(vediparagr.

9).Primadicollegarel’apparecchioaccertar-

si che i dati di targa corrispondano alle carat-

teristiche della rete elettrica a cui deve essere

collegata la macchina stessa. L’apparecchio

dovràesseredestinatosoloall’usoperilquale

è stato espressamente progettato.

5. INDICAZIONI PER LA MESSA IN

SERVIZIO DELLA MACCHINA

5.1. PRESCRIZIONI PER IL POSIZIO-

NAMENTO DELLA MACCHINA

Le lavatrici non presentano alcun problema

diubicazioneall’infuoridiunozoccolorial-

zato e livellato.

Mettere in bolla la macchina facendo uso di

una livella.

Se viene spostata l’apparecchiatura ripetere

l’operazione di livellamento.

Controllare il bloccaggio dei dadi sulle zan-

che.

5.2. SPAZIO NECESSARIO PER

L’INSTALLAZIONE, USO E

MANUTENZIONE MACCHINA

La lavatrice dovrà avere a disposizione lo

spazio minimo indicato nelle figure

dimensionali: (pag. 70-71)

1) Fronte macchina

2) Scarico

3) Pannello controllo

4) Interruttore sezionatore automatico

(non compreso nella fornitura)*

5) Fori per fissaggio a pavimento (con

zanche fornite in dotazione)

6) Connessione per collegamento

equipotenziale a disposizione

7) Ingresso alimentazione elettrica

con tubo protettivo

8) Ingresso alimentazione acqua calda

9) Ingresso alimentazione acqua

fredda

Carico dinamico

Modello al suolo

Mod. 8 8874N 8Hz

Mod.11 11548N 8Hz

Mod.18 18250N 7Hz

Mod.26 28963N 7Hz

5.5. COLLEGAMENTO ELETTRICO

L’installazione deve essere effettuata se-

condo le istruzioni del costruttore da perso-

naleprofessionalmentequalificatoeconfor-

memente alle norme sugli impianti elettrici

vigenti nei singoli paesi. Un’errata installa-

zionepuòcausaredanniapersone,animalio

cose, nei confronti dei quali il costruttore

non può essere considerato responsabile.

Accertarsi che la tensione di alimentazione

corrisponda ai dati di targa della lavatrice;

inoltreconsiderarechelevariazionimassime

consentite per la tensione di alimentazione

sono del ±10%.

IMPORTANTE:ÈOBBLIGATORIOCOL-

LEGARE LA MACCHINA A TERRA. A

questo scopo, all’interno, sulla morsettiera,

vièunmorsettoperilrelativocollegamento,

da eseguire secondo le norme di legge. Il

costruttore declina ogni responsabilità qua-

lora questa norma anti infortunistica non

venga rispettata.

In conformità alle più recenti norme anti-

infortunistiche la macchina è dotata di mor-

settoesternoperlaconnessioneequipotenziale

a disposizione per il collegamento.

Èindispensabile inserire a monte dell’appa-

recchiaturauninterruttoreonnipolaresezio-

natoreautomatico con distanza minima fra i

contatti di 3 mm, tarato in base ai massimi

assorbimenti (vedi dati di targa della appa-

recchiatura e tabella sotto):

Potenza totale

apparecchiatura Numero

dei poli Corrente

nominale In

Corr. diff.

d'inter-

vento Id

Riscaldam.

elettrico Riscaldam.

vapore 230/

3400/

3230/3 400/3

da 550

a 1100W 3 4 6 6 30 ma

da 1800

a 1850W 3 4 16 10 30 ma

da 6000

a 10000W 3 4 20-30 16 30 ma

da 10000

a 13000W 3 4 30-40 20 30 ma

da 18000

a 25000W 3 4 50-70 30-40 30 ma

Predisporre un tubo passacavo del diametro

esternodi20mmtral’interruttoresezionato-

re e l’ingresso per l’alimentazione elettrica

dell'apparecchiatura. Essendo tale ingresso

dotato di uno stringitubo, dopo aver inserito

iltuborigidosarànecessarioavvitareildado

dall’interno della macchina. Utilizzare un

cavo del tipo indicato nella tabella che se-

gue,assicurandosicheilcavosianonpropa-

gante la fiamma ed opportunamente protet-

to. Una volta inserito il cavo avvitare il

pressacavo all’interno dell'apparecchiatura.

10) Ingresso alimentazione vapore (solo

con riscaldamento vapore)

11) Air Break

12) Dispenser

13) Oblò

14) Tirante di emergenza

15) Basamento in cemento

16) Zanche di fissaggio

17) Pozzetto di scarico

* La posizione dell'interruttore

sezionatore automatico deve essere tale

da poter essere facilmente azionato

dall’operatore in una situazione di

EMERGENZA (distanza massima m 3).

5.3 CONDIZIONI AMBIENTALI CON-

SENTITEPERILCORRETTOUSODEL-

LA MACCHINA (da far presente a chi uti-

lizzerà la macchina)

- TIPO LOCALE: CHIUSO

- TEMPERATURA MINIMA: 10°C(n.b.:

i componenti elettronici sotto tale tempe-

ratura possono avere un funzionamento

discontinuo)

- TEMPERATURA MASSIMA: 40°C

- UMIDITÀ RELATIVA: 75% U.R.

- ILLUMINAMENTO: 100 LUX (dato

valido per lo stato italiano, vista la non

omogeneitàin materia di luminosità negli

ambienti di lavoro per gli altri paesi è

necessario rifarsi alle singole leggi nazio-

nali.

5.4 OPERE MURARIE

Per il corretto funzionamento la lavatrice

deve essere ancorata al suolo tramite le zan-

che che potrete trovare in dotazione.

Data l’elevata energia cinetica sviluppata in

centrifuga (vedi tabella sotto), per evitare

eccessivirumori se ne sconsiglia lasistema-

zione ai piani superiori.

Sceglietel’ubicazionedellalavatricesecon-

do una logica movimentazione della bian-

cheria, compatibilmente con i problemi di

impiantistica esistenti.

Predisponete uno scarico a pavimento, più

basso di quello della lavabiancheria, a una

distanza dalla macchina che ne consenta il

collegamentomediante il tuboa gomitofor-

nito in dotazione.

L’altezza dello zoccolo di cemento andrà

scelta in base all’altezza del carrello di tra-

sporto della biancheria affinché quest'ulti-

mo arrivi alla bocca dell'oblò senza ostaco-

larne l'apertura.

Procedereal getto delplinto di ancoraggioe

annegare le zanche date in dotazione, ser-

vendosi,senecessario,diunasagomaprece-

dentemente preparata.

Sette giorni dopo il getto posizionare la

macchina e fissarla con i dadi e le rondelle

fornite a corredo.

loISPESL,occorreràteneresempreadispo-

sizionetutta la documentazioneISPESL nei

locali in cui è posizionata.

Verificareafinemontaggiochenonvisiano

strozzature nel tubo utilizzato.

5.7.1 COLLEGAMENTO VAPORE

INDIRETTO (solo per le macchine con

questo tipo di riscaldamento)

La lavabiancheria è predisposta per

un’entrata di vapore secco e saturo ed una

uscita della condensa entrambe da 3/4". La

pressione del vapore in entrata deve essere

compresatra 0,5e 6bar (0,05e 0,6MPa). In

qualsiasi caso leggere i dati di targa

dell’apparecchiatura. Il vapore è da

intendersi saturo e secco.

Il riscaldamento dell’acqua nella vasca

avviene in modo indiretto ( tramite una

serpentina ) pertanto nell’impiantistica è

necessario prevedere l’attacco per il

recupero della condensa.

Se la macchina a vapore è soggetta a

controllo ISPESL, occorrerà tenere sempre

a disposizione tutta la documentazione

ISPESL nei locali in cui è posizionata.

Verificareafinemontaggiochenonvisiano

strozzature nel tubo utilizzato

5.8 COLLEGAMENTO SCARICO

Accertarsi che la distanza tra l’attacco dello

scarico della macchina e lo scarico a pavi-

mento non sia maggiore della lunghezza del

gomito di scarico fornito in dotazione.

Loscarico dell’acquaavviene medianteuna

valvola motorizzata ad azione diretta, la

quale rimane aperta (per caduta) in assenza

ditensione.Loscaricopertantodovràessere

semprepiùbassodell’uscitadellalavatricee

di un diametro non inferiore a quello del

tubo dato in dotazione.

Modello Portata scarico

Mod. 8 80 l/min

Mod.11 100 l/min

Mod.17 160 l/min

Mod.23 160 l/min

Il condotto di scarico deve sopportare la

temperatura di 90°C.

Interporre un sifone tra il tubo dato in dota-

zione e lo scarico.

Verificare che non ci siano strozzature.

5.9 AIR BREAK

La lavatrice è dotata del dispositivo "air

break" che in caso di depressioni nella rete

impedisce il ritorno di acqua non potabile.

Taledispositivoprevedeun’uscitaposterio-

re, dalla quale, durante il riscaldamento,

possono fuoriuscire dei vapori comunque

innocui.Nontapparenéraccordaretaleuscita

in nessun caso.

Potenza totale

apparecchiatura Numero

conduttori Tipo di cavo Sezione di ogni

conduttore mm2 Diam.

tubo Misura

pressacavo

Riscaldam.

elettrico Riscaldam.

vapore 230/

3400/

3230/3 400/3 230/3 400/3 mm Pg

da 550 a

1100W 45

H05V

V-F H05V

V-F 1 1 16 16

da 1800 a

1850W 45

H05V

V-F H05V

V-F 2,5 1,5 16 16

fino a

7000W 45

H05V

V-F A07V

V-F 2,5 1,5 16 16

fino a

13000W 45

A07V

V-F A07V

V-F 6 2,5 20 21

fino a

19000W 45

A07V

V-F A07V

V-F 10 6 20 21

fino a

25000W 45

A07V

V-F A07V

V-F 16 10 25 29

L'alimentazione della lavatrice deve rispet-

tareilsensociclicodellefasiR-S-T(A1-A2-

A3) (L1-L2-L3), al fine di non recare danni

all'apparecchiatura stessa. La verifica del

sensociclicopuòesserefattaanchemanual-

mente nel seguente modo:

- Allacciare le tre fasi, il neutro e la terra.

-Accendere l’interruttoresezionatore gene-

rale a parete; schiacciare quindi manual-

menteilteleruttore della centrifuga(C2).Se

il senso di rotazione è orario le fasi sono

connesse correttamente; in caso contrario

invertire due delle fasi in entrata.

IMPORTANTE:Comunicarealclienteo

all’utilizzatore o al responsabile tecnico

dell’impiantodi lavanderial’importanza

delcorrettosensociclicodellefasiinmodo

da evitare che possano venire invertite

accidentalmente.

5.6 COLLEGAMENTO IDRICO

La lavabiancheria è predisposta per un'en-

trata d'acqua calda (circa 60°C) e un'entrata

d'acqua fredda, entrambe da 3/4".

Lapressionedell’acquainentratadeveesse-

recompresa tra 0,5 e 5 bar (0,05e 0,5 MPa).

Predisporre gli attacchi a parete ad una di-

stanza che non superi la lunghezza dei tubi

dati in dotazione.

Se non vi è acqua calda a disposizione,

predisporre una ‘T’ sull’attacco dell’acqua

freddaecollegarel’attaccodell’acquacalda

con l’acqua fredda. In qualsiasi caso vanno

alimentati entrambi gli ingressi.

Modello Capacità boiler

Mod. 8 45 litri

Mod.11 58 litri

Mod.17 100 litri

Mod.23 146 litri

Verificareafinemontaggiochenonvisiano

strozzature nei tubi utilizzati.

5.7COLLEGAMENTOVAPOREDIRET-

TO (solo per le macchine con questo tipo di

riscaldamento)

La lavabiancheria è predisposta per un’en-

trata di vapore da 3/4". La pressione del

vapore in entrata deve essere compresa tra

0,5e6bar(0,05e0,6MPa).Inqualsiasicaso

leggere i dati di targa dell’apparecchiatura.

Il vapore è da intendersi saturo e secco.

Il riscaldamento dell’acqua nella vasca av-

viene in modo diretto (non tramite una ser-

pentina,indiretto)pertantonell’impiantistica

non è necessario prevedere l’attacco per il

recupero della condensa.

Selamacchinaavaporeèsoggettaacontrol-

LA GARANZIA NON RISPONDE DEI

DANNI DERIVANTI DA UN'ERRATA

INSTALLAZIONE.

ISTRUZIONI PER

L’OPERATORE

6 INDICAZIONI RELATIVE ALLA

MACCHINA

6.1 DESCRIZIONE DELLA MACCHINA

La macchina è composta nelle sue parti

principali da (vedi fig.1):

1) Coperchio sotto il quale è collocato il

circuito di comando

2) Dispenserdovecollocareildetersivoper

il lavaggio, il prelavaggio (in polvere e

non schiumogeno) e l’ultimo risciacquo

(liquido non schiumogeno).

3) Oblòper il carico e lo scarico della bian-

cheria.

4) Gettoniera(solonelleversionipredispo-

ste).

5) Cassettoperlaraccoltadeigettoniutiliz-

zati (solo nelle versioni previste).

6) Scarico (8-11-17-23: 75 mm).

7) Morsetto equipotenziale.

8) Air break.

9) Entrate acqua 3/4".

Descrizione della pulsantiera (vedi fig. 2)

1. Display indicatore del tempo rimanente

alla fine del ciclo e allarmi

2. Display indicatore della temperatura al-

l'interno del cesto

3. Display indicatore del tipo di ciclo sele-

zionato

4. Pulsante per decremento dei valori

5. Pulsante per programmazione dei para-

metri e inserimento della pausa

6. Pulsante per incremento dei valori

7. Pulsante per la selezione del ciclo desi-

derato

8. Punto luminoso indicante l'attivazione

del riscaldamento

9. Pulsante apertura oblò a fine ciclo

10. Pulsante di START/Avanz. rapido

11. Interruttore ACCESO/SPENTO

12. Selettore 3/5 risciacqui

13. Spia fine ciclo

14. Spieverdiindicantilediversefasidel

ciclo in corso

6.2 GAMMA COMPLETA DELLE AP-

PLICAZIONI

La lavatrice che avete acquistato è stata

progettatainmododaeseguireillavaggiodi

tessutisinteticidivariogenere,lana,cotone,

lino. Il ciclo deve essere opportunamente

selezionato tramite il relativo pulsante se-

guendoletemperatureindicatesulleetichet-

te dei capi da lavare.

Si deve ora selezionare il numero di risciac-

qui da effettuare, variabile tra 3 oppure 5,

tramitel’apposito tasto equindi far partireil

ciclo tramite la pressione del tasto verde di

“START” posizionato sulla parte destra del

pannellofrontaledellalavabiancheria.Dopo

tale operazione la porta viene automatica-

mente bloccata e tramite i LED posti sulla

sinistra del pannello di controllo si può vi-

sualizzare il susseguirsi delle varie fasi del

ciclo selezionato.

Contemporaneamente alla pressione del ta-

sto di START viene fatto partire il decre-

mento del tempo che indica quanto manca

alla fine del ciclo.

Talitempisonodaconsiderarsiindicativi

in quanto sono riferiti a condizioni di

impiego ottimali e non hanno alcun effet-

to sul funzionamento normale della mac-

china.

7.2 FASI DEL CICLO

Le diverse fasi vengono indicate tramite i

LED sulla sinistra del pannello di controllo

ed in particolare andando dall’alto verso il

basso si ha che:

1) LED GIALLO: STOP - La macchina ha

finito il ciclo oppure è stata appena accesa

2) LED VERDE: PRELAV.- Indica la fase

di prelavaggio (quando è previsto)

3) LED VERDE: LAV. - Indica la fase di

lavaggio

4)LEDVERDE: RIS1/RIS5-Indicai vari

risciacqui (dal primo al quinto)

5) LED VERDE: CENT. - Indica la fase di

centrifuga (intesa solo come quella finale)

Intutti i casiquando il LEDsta lampeggian-

do significa che la lavabiancheria sta attra-

versando una fase transitoria di carico o

scarico dell’acqua, una volta che si è acceso

fissoèstataraggiuntalafasedimantenimen-

to prevista.

Arrivati alla fine del ciclo si accende il LED

GIALLO ed è possibile eseguire lo sblocco

dell’oblò agendo sull’apposito pulsante ed

estrarre la biancheria pulita.

ATTENZIONE Lo sblocco dell’oblò è

possibile solo con il LED giallo acceso. Nel

caso di intervento di un allarme che fermi il

ciclo in corso, è possibile aprirlo con

l’appoisto pulsante. In ogni caso prima di

procedereall’aperturaaccertarsicheilcesto

sia fermo, che l’acqua sia stata scaricata e

che la temperatura interna sia scesa sotto i

40°C (verifica tramite l’apposito

DISPLAY). Nel caso di mancanza di

tensione per aprire l’oblò si deve agire sul

tirante di sblocco manuale portandolo verso

il basso (vedi gli schemi installo).

Tale dispositivo è raggiungibile rimuoven-

do il pannello frontale inferiore della mac-

chinaagendoconuncacciaviteatagliosulle

due viti di fissaggio; dopo aver sbloccato la

porta, rimontare il pannello.

7.3 IMPOSTAZIONE PARAMETRI

La macchina è dotata oltre che del pulsante

di “START”, del pulsante “ECONOMY”

perlaselezionerisciacquiedell’interruttore

“ON-OFF” anche di altri 4 pulsanti che

consentono la scelta del ciclo da effettuare,

la modifica del tempo a decrementare indi-

cato nel display a seconda delle condizioni

di installo della macchina e la programma-

zione della partenza ritardata del ciclo.

Inparticolare come giàvisto sopra tramiteil

pulsante “SEL” (con la porta aperta) è pos-

sibile selezionare il ciclo desiderato che va-

ria ad ogni pressione del suddetto pulsante.

La partenza ritardata del ciclo può essere

attivata entrando nel modo programmazio-

ne così come la modifica del tempo a decre-

mentare.

Piùprecisamente,conlaportachiusaesenza

farpartireilciclo,tramiteilpulsante“PROG”

si entra in programmazione ed appare sul

DISPLAY del tempo la scritta “F5” corri-

spondente alla partenza ritardata: ora con i

pulsanti “+” e “-” si andrà a scegliere di

quanto posticipare la partenza del ciclo ri-

spetto alla pressione del pulsante verde di

“START”;ladefinizioneèdi10minutiin10

minuti.

Ripremendo “PROG” apparirà la scritta “F7”

corrispondenteaitempiadecrementare:ilprimo

valore è relativo al ciclo 1 (indicato nel solito

DISPLAY) e ripremendo “PROG” si passa ai

valori del ciclo 2 e così via fino al ciclo 5.

Lavariazione si effettuasempre agendocon

“+” e “-” passando da un minimo di 1 ad un

massimodi 90 minuti(Sisottolinea ancora

una volta che tali tempi hanno solo un

valore indicativo che non influenza in

alcun modo lo svolgimento delle varie

procedure previste nei vari cicli).

All’ ultima pressione del tasto “PROG” si

esce dal modo programmazione ed i dati

inseriti vengono memorizzati.

ATTENZIONE Nel caso in cui manchi

tensione durante tale fase i dati non ven-

gono memorizzati e si rende necessario

ripetere il procedimento dall’inizio, inol-

treivaloriimpostatiinF7rimangonofissi

salvo ulteriore programmazione anche

dopo aver spento la macchina mentre F5

rimane attivo solo durante il ciclo imme-

diatamente successivo alla sua program-

mazione.

E’possibileinoltreinserireunapausaduran-

telosvolgimentodelciclopremendoiltasto

“PROG” ; in questo modo la macchina si

fermaqualunquesial afasechestasvolgen-

doeccettolacentrifuga,suldisplayapparela

scritta “PAUSE” e rimane in questo stato

fino a che non si preme il pulsante di

“START” il quale fa ripartire il ciclo dallo

stesso punto in cui si era inserita la pausa.

Tale funzione è abilitata solo durante lo

svolgimentodelciclomentresenonsièdato

il consenso allo “START” il tasto “PROG”

agisce come spiegato sopra.

6.3 INFORMAZIONI SULL’IMPIANTO

ELETTRICO

L’impianto elettrico a bordo macchina è

composto da apparecchiature di protezione

e controllo opportunamente inserite su di

una piastra nella parte superiore della mac-

china. Gli schemi e le distinte relative sono

riportati successivamente.

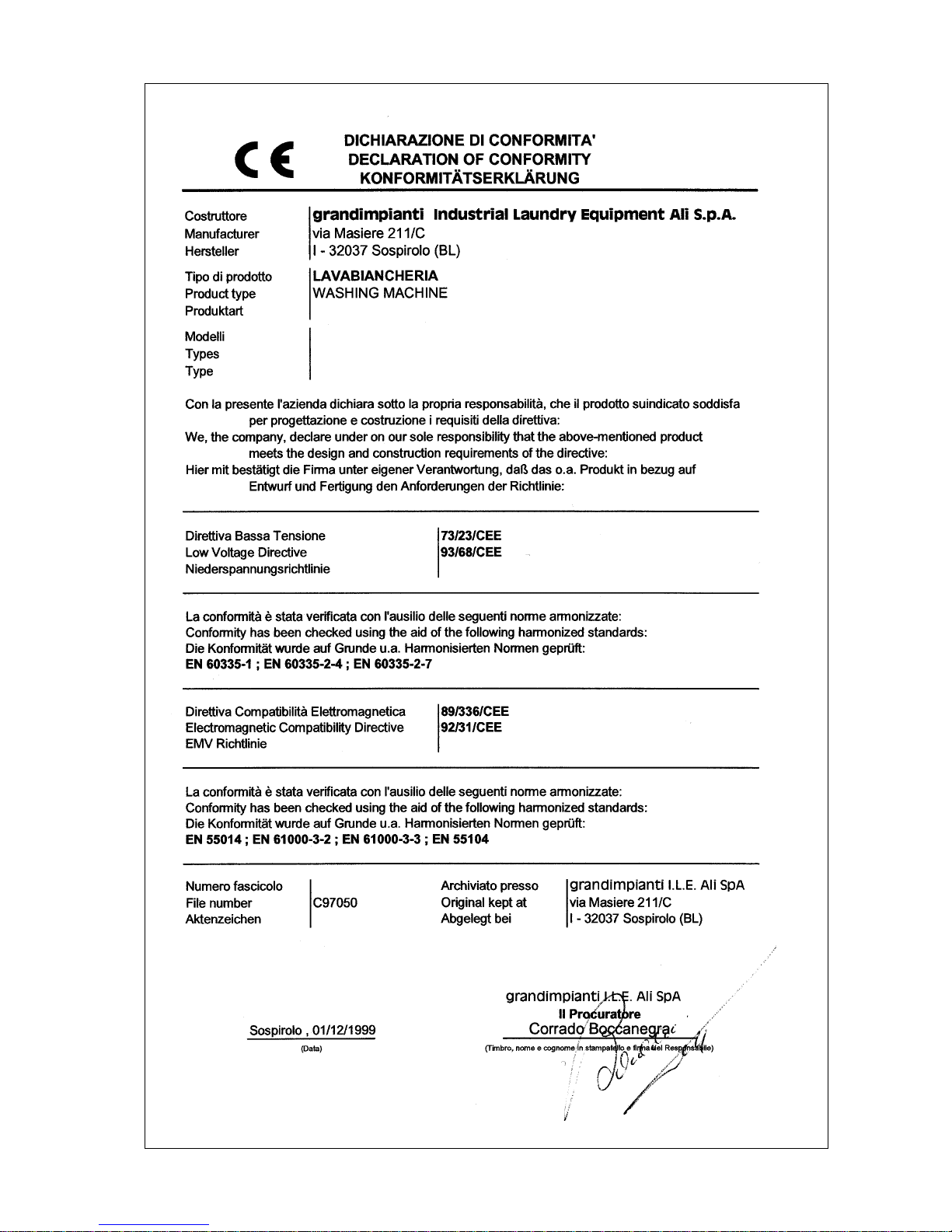

6.4 DOCUMENTI ATTESTANTI LA

CONFORMITA’ DELLA MACCHINA

La lavabiancheria descritta nel presente

manuale è conforme alle seguenti direttive:

73/23 CEE, 93/68 CEE, 89/336 CEE, 92/

31 CEE, 93/68 CEE

e norme armonizzate :

EN60335-1; EN60335-2-4; EN60335-2-7

EN55014; EN61000-3-2 ; EN61000-3-3;

EN55104

7.INDICAZIONIRELATIVEALL’USO

DELLA MACCHINA E ALLA MANU-

TENZIONE ORDINARIA

7.1 FUNZIONAMENTO

Controllarecheirubinettidellaacquacalda,

dell'acquafreddaedelvapore(sullemacchi-

ne predisposte) siano aperti.

Commutare l’interruttore automatico

magnetotermico a parete in posizione ON

così come l’interruttore 1 - 0 sul pannello

frontale della macchina in posizione “ 1 “.

A questo punto se l’oblò è chiuso la lava-

biancheria è in attesa dello start da dare

tramite il pulsante relativo (START) posto

anch’esso sul frontale della macchina.

Per selezionare il ciclo è necessario aprire

l’oblò agendo sull’apposito pulsante; per

variare il ciclo premere il pulsante SEL e si

vedrà nel DISPLAY relativo il numero cor-

rispondente al ciclo selezionato mentre per

confermarlo è sufficiente chiudere l’oblò in

corrispondenzadelciclodesiderato.Adogni

pressione si ha l’ incremento di una unità ed

unavolta arrivati alla fine (ciclo9) si ritorna

al ciclo 1.

Se invece l’oblò è aperto procedere nello

stesso modo saltando la parte relativa all’

apertura dello stesso.

Una volta selezionato il ciclo in base alle

temperatureedalmovimentospecifici(vedi

in seguito) tenendo conto dei vari tipi di

tessuti legati alla simbologia normalmente

usata dalle industrie tessili sulle etichette

degli stessi, separare i vari capi da lavare,

caricare il cesto, quindi chiudere l’oblò.

Unavoltaterminatataleoperazionecaricare

il detersivo (non schiumoso) nei rispettivi

scompartiasecondadelcicloselezionato,in

particolare si ha che :

A scomparto per il prelavaggio (se previ-

sto dalla procedura del ciclo selezionato)

B scomparto per il lavaggio

C scomparto per eventuali additivi da

aggiungere all’ultimo risciacquo

Infine, nel caso di anomalie di vario genere,

(dalla caduta di tensione in rete alle sovra-

temperatureolivellidell’acquanelcesto) la

lavabiancheriaèpredispostaallalorosegna-

lazione mediante vari tipi di allarmi che

verranno segnalati nei DISPLAY del pan-

nello frontale. Tutti i dettagli sono spiegati

nel paragrafo "ALLARMI DI CUI E’ DO-

TATA LA MACCHINA".

PROCEDURA DI PROGRAMMAZIONE

Le opzioni F1,F2,F3,F4,F6 e F8 possono

essere abilitate, ciclo per ciclo, solo con una

procedura “nascosta”.

Unavoltaabilitata,lafunzionerimaneattiva

per sempre (o fino alla eventuale

disabilitazione).

Per accedere alla programmazione occorre

dare tensione alla macchina con il tasto

PROG premuto.

L’accesso è sempre abilitato, anche se lo

sportello è aperto e se la macchina è con

gettoniera.

L'abilitazione delle opzioni viene eseguita

singolarmente, per ogni ciclo.

Durante la programmazione il display

relativoalcicloindicaappuntoilciclo(1...9)

mentre sul display relativo al tempo appare

“Fy” dove y è la opzione.

La scelta effettuata appare sul display della

temperatura (0 = disabilitata, 1 = abilitata,

perF3puòapparireanche2,vedidescrizione

opzione F3).

Il ciclo viene selezionato premendo il tasto

SEL; l’opzione invece viene selezionata

premendo PROG e può essere abilitata o

meno premendo i tasti “+” e “-“

rispettivamente.

Premendo PROG ripetutamente, le opzioni

vengono proposte ciclicamente, cioè dopo

F8 ricomincia da F1.

Premendo SEL ripetutamente vengono

presentati i cicli da 1 a 9 e successivamente

a quest’ultimo viene presentata la funzione

di abilitazione dei cicli 6,7,8,9.

Ildato viene memorizzatoal momentodella

confermae del passaggio al dato successivo

(con SEL o PROG).

Quindi in caso di caduta della rete di

alimentazione durante la programmazione i

dati già modificati e confermati vengono

mantenuti memorizzati.

Perabbandonare lafase di programmazione

occorretoglieretensioneallamacchina,dopo

avere confermato l’ultimo parametro

programmato.

IMPORTANTE !!!

Se viene abilitata una opzione per uno dei

cicli dove questa non è prevista (vedi

descrizione delle singole opzioni) il dato

memorizzatovieneaccettatomalafunzione

corrispondente non viene in realtà eseguita.

DESCRIZIONE DELLE FUNZIONI

PROGRAMMABILI

Raffreddamento (F1)

Normalmente il carico aggiuntivo di acqua

dolcenella fasedi Lavaggiodei cicli1,2,6,7

viene eseguito fino al raggiungimento del

livello alto dell’acqua.

Abilitando la presente funzione, il carico

termina quando la temperatura dell’acqua è

scesa fino a 40°C e contemporaneamente

viene fatto partire lo scarico.

Valore Funzione

0 Normale (default)

1 Raffreddamento a 40°C

primadelloscarico (cicli 1,2,6,7)

Ciclo delicato (F2)

Nelle fasi del ciclo dove il carico iniziale

dell’acqua è fino al raggiungimento del

livello basso e/o il movimento del cesto è di

tipo normale (energico), abilitando la

funzione “Ciclo Delicato” il carico viene

eseguito fino al livello alto e il movimento

del cesto effettuato è di tipo delicato.

Valore Funzione

0 Normale (default)

1 Ciclo delicato

Riduzione centrifuga (F3)

Attraverso la funzione F3, la Centrifuga

Finaledelciclopuòessereridottaa1minuto

dicentrifuga effettiva peri cicli 1,2,6,7,8,9,

dove normalmente è di 5 minuti, oppure la

centrifuga generica può essere eliminata

completamente da tutte le fasi del ciclo, per

tutti i cicli.

Valore Funzione

0 Normale (default)

1 Centifuga finale 1 minuto

2 Centrifuga eliminata da tutte le

fasi

Esclusione prelavaggio (F4)

Solo per i cicli 1,2,3 abilitando la presente

funzione non viene eseguita la fase di

Prelavaggio.

IlcicloiniziapertantoconlafasediLavaggio.

Valore Funzione

0 Normale (default)

1 Prelavaggio cicli 1,2,3

non eseguito

Ammollo (F6)

LafunzionediAmmollovieneeseguitasolo

per i cicli 1,2,3,4,5,6,7 nel seguente modo :

Premendo il tasto START nei cicli dove è

stata abilitata la funzione F6, viene eseguita

la procedura di blocco della porta, quindi

viene comandata l’elettrovalvola carico

acqua dolce.

Sul display del tempo appare “F6”

lampeggiante.

Quandol’acquaharaggiuntoillivellobasso,

il carico dell’acqua si ferma e partono il

riscaldamento e il movimento del cesto con

ciclo delicato.

La temperatura viene mantenuta a 40°C per

i cicli 1,2,6,7 e a 30°C per i cicli 3,4,5.

Il movimento del cesto è in funzione

solamente quando è accesa la resistenza di

riscaldamento.

Questa condizione rimane indefinitamente

fino alla pressione del tasto di START, con

laquale parte il ciclo selezionatoe il display

del tempo ritorna alla normale indicazione

con tempo a decrementare.

Durante l’ammollo sono abilitati i tasti

normalmente abilitati durante il ciclo di

lavaggio, tranne il tasto PROG (non è

possibile eseguire una pausa).

Valore Funzione

0 Normale (default)

1 Ammollo abilitato

Aumento durata ciclo (F8)

Abilitandoquestafunzione,vieneaumentata

di 10 minuti complessivi la durata del Ciclo

di Lavaggio, distribuiti nel seguente modo:

- nellafase di Prelavaggio viene aumentato

di 2 minuti il tempo tra il primo

raggiungimento della temperatura di

mantenimento e l’inizio dello scarico;

- nella fase di Lavaggio viene aumentato di

5 minuti il tempo tra il primo

raggiungimento della temperatura di

mantenimento e la partenza del carico di

acqua dolce (cicli 1,2,6,7), oppure tra il

primo raggiungimento della temperatura

di mantenimento e l’inizio dello scarico

(cicli 3,4,8,9), oppure tra il primo

raggiungimentodellivellobassoel’inizio

dello scarico (ciclo 5);

- nella fase di Centrifuga Finale viene

aumentatodi3minutiiltempoeffettivodi

comando della centrifuga.

Valore Funzione

0 Normale (default)

1 Durata ciclo aumentata di 10

minuti

Abilitazione dei cicli 6, 7, 8, 9

IMPORTANTE !!!

Lacondizionestandardèquelladiaveretutti

i cicli abilitati.

Perabilitare/disabilitareunoopiùdeicicli6,7,8,9

occorre accedere alla programmazione dei

parametri opzionali con la procedura descritta e

premere ripetutamente il tasto SEL.

Durante la programmazione dei parametri,

ripremendo SEL dopo la selezione del ciclo

9, sul display del tempo appare “Ci”

lampeggiante mentre su quello relativo al

ciclo appare il appunto il ciclo da abilitare/

disabilitare(6)esuldisplaydellatemperatura

lostatoattuale(0sedisabilitato,1seabilitato,

di default sono tutti a 1).

Il ciclo può essere abilitato o disabilitato

utilizzando i tasti PIU e MENO.

Premendo PROG si conferma e si passa al

ciclo successivo (7).

Ripremendo PROG dopo avere abilitato o

menoilciclo9laprogrammazionericomincia

dal primo parametro del ciclo 1.

Durante la abilitazione dei cicli 6,7,8,9 il

tasto SEL è disabilitato.

Il ciclo non abilitato viene saltato dalla

scansionediquellidisponibiliall’utente(vedi

Tabelle cicli).

7.4 PROGRAMMI DI LAVAGGIO

Le fasi in dettaglio di tutti i cicli sono ripor-

tate in seguito all’interno di tabelle di facile

consultazione.

CICLO 1

• Energico ad alte temperature (vedi tabella

ciclo 1):

- Prelavaggio a basso livello, detersivo

scomparto A, riscaldamento a 45°C e

centrifuga breve;

-lavaggioabassolivello,detersivoscomparto

B, riscaldamento a 90°C, raffredda-mento

fino a 65°e scarico;

-3o5risciacquiadaltolivelloconcentrifughe

intermedie brevi;

- Risciacquo finale ad alto livello, additivo

scomparto C e centrifuga finale di 5 min.

CICLO 2

• Energico a medio alte temperature (vedi

tabella ciclo 2):

- prelavaggio a basso livello, detersivo

scomparto A, riscaldamento a 30°C e

centrifuga breve;

-lavaggioabassolivello,detersivoscomparto

B,riscaldamentoa60°C,raffreddamentofino

a 40°C e scarico;

-3o5risciacquiadaltolivelloconcentrifughe

intermedie brevi;

- risciacquo finale ad alto livello, additivo

scomparto C e centrifuga finale di 5 min.

CICLO 3

• Delicato a medio basse temperature (vedi

tabella ciclo 3):

- prelavaggio ad alto livello, detersivo

scompartoA,riscaldamentoa30°Cescarico;

-lavaggioadaltolivello,detersivoscomparto

B, riscaldamento a 45°C e scarico;

- 3 o 5 risciacqui ad alto livello;

- Risciacquo finale ad alto livello, additivo

scomparto C e centrifuga finale breve.

CICLO 4

• Delicato a basse temperature (vedi tabella

ciclo 4):

-lavaggioadaltolivello,detersivoscomparto

B, riscaldamento a 30°C e scarico;

- 3 o 5 risciacqui ad alto livello;

- risciacquo finale ad alto livello, additivo

scomparto C e centrifuga finale breve.

CICLO 5

• Delicato senza riscaldamento (vedi tabella

ciclo 5):

-lavaggioadaltolivello,detersivoscomparto

B e scarico.

- 3 o 5 risciacqui ad alto livello.

- risciacquo finale ad alto livello, additivo

scomparto C e centrifuga finale breve.

CICLO 6

•Energicotemperaturealte(veditabellaciclo

6):

-lavaggioalivellobasso,detersivoscomparto

B,riscaldamentoa90°C,raffreddamentofino

a 65°C e scarico;

- 3 o 5 risciacqui ad alto livello;

- risciacquo finale ad alto livello, additivo

scomparto C e centrifuga finale di 5 min.

CICLO 7

•Energicotemperaturemedioalte(veditabella

ciclo 7):

-lavaggioalivellobasso,detersivoscomparto

B,riscaldamentoa60°C,raffreddamentofino

a 40°C e scarico;

- 3 o 5 risciacqui ad alto livello;

- risciacquo finale ad alto livello, additivo

scomparto C e centrifuga finale di 5 min.

CICLO 8

• Energico temperature medio basse (vedi

tabella ciclo 8):

- primo prelavaggio a livello alto fino al

troppopienosenzariscaldamentoe scarico;

-secondoprelavaggioalivelloalto,detersivo

scomparto A, riscaldamento a 30°C e

centrifuga breve;

-lavaggioalivelloalto,detersivoscomparto

B, riscaldamento a 40°C e breve centrifuga;

- 3 o 5 risciacqui ad alto livello;

- risciacquo finale ad alto livello, additivo

scomparto C e centrifuga finale di 5 min.

CICLO 9

• Energico temperature alte (vedi tabella

ciclo 9):

- primo prelavaggio a livello alto fino al

troppopieno senzariscaldamentoe scarico;

- secondo prelavaggio a livello basso,

detersivoscompartoA,riscaldamentoa 60°C

e centrifuga breve;

- lavaggio a livello basso, detersivo

scomparto B,riscaldamentoa90°C e breve

centrifuga;

- 3 o 5 risciacqui ad alto livello;

- risciacquo finale ad alto livello, additivo

scomparto C e centrifuga finale di 5 min.

Prima di lavare qualsiasi capo fare attenzio-

ne che gli eventuali bottoni, cerniere, zip/

zap, fermagli e fibbie siano rivolti verso

l’interno. Controllare anche che le tasche

siano vuote.

Al termine del lavoro eseguire le seguenti

operazioni:

- lasciare l’oblò aperto;

- togliere tensione all’apparecchiatura tra-

mite l’interruttore generale;

- chiudere i rubinetti dell’acqua calda, fred-

da e del vapore (sulle macchine con questo

tipo di riscaldamento);

-spegnerel’interruttoresezionatoregenera-

le a parete.

7.5 CONSIGLI UTILI PER L’USO DEL-

LA MACCHINA

Ricordare che un carico dell’80% della ca-

pacità dichiarata garantisce una qualità mi-

gliore del lavaggio.

Ricordare una quantità maggiore di detersi-

vo non significa un qualità di pulito miglio-

re, ma anzi uno spreco con conseguente

inquinamentoinutile.La quantità didetersi-

vo vi sarà consigliata dal vostro fornitore

nella quantità prevista per la durezza del-

l’acqua che utilizzate.

7.6 RACCOMANDAZIONI

Non lasciare l’apparecchio inutilmente in-

serito. SPEGNERE l’interruttore generale

dell’apparecchio quando lo stesso non è

utilizzato.

Nell’uso porre particolare attenzione a:

- Aprire l’oblò solo a cesto fermo e senza

acqua.

-In caso dimancanza di tensioneè possibile

aprirel’oblòtramiteiltirantemanualeposto

nella parte inferiore sinistra, prima di utiliz-

zarlo verificare che l’acqua sia uscita, il

cesto fermo e la temperatura inferiore a

40°C.

- Prima di effettuare qualsiasi operazione di

pulizia o manutenzione, accertarsi che i ru-

binettiacquacalda,freddaedelvapore(nel-

lemacchine con questo tipo di riscaldamen-

to) siano chiusi e l’interruttore generale a

parete risulti spento.

-Noninserirenell’apparecchiaturabianche-

ria che sia stata pulita, bagnata, lavata o

macchiataconsostanzeinfiammabilioesplo-

sive. Altrimenti procedere prima con un

lavaggio a mano.

- Tenere liquidi infiammabili lontano dalla

lavatrice e conservarli in luogo asciutto ben

arieggiato e lontano da zone accessibili a

personale non addetto.

- Tenere i prodotti per la pulizia e i detersivi

semprelontanidallaapparecchiatura,possi-

bilmente chiusi in un armadio.

-Nonostruireleapertureofessurediaspira-

zione o di smaltimento calore, mantenere

quindiunaadeguatadistanzatralamacchina

e le pareti o altri oggetti

7.7 ALLARMI DI CUI E’ DOTATA LA

MACCHINA

Tutti gli allarmi vengono evidenziati nel

display del TEMPO

1) Allarme di porta aperta : se alla pressione

del pulsante “START” o del pulsante

“PROG”laportaèapertailciclodilavaggio

non parte e non è possibile entrare in pro-

grammazione: sui display del tempo e della

temperaturaapparelascritta“door”(porta)

lampeggianteper 3s dopodichè ritornano ad

essere visualizzate le normali indicazioni.

2) Allarme presenza acqua in vasca E1 :

segnala la presenza di acqua nel cesto quan-

doilciclodeveancorapartire,ognifunzione

vienedisabilitata.L’allarmesidisabilitanon

appena l’acqua scende sotto il livello di

sicurezza. Le possibili cause sono da ricer-

carsinelcorrettofunzionamentodelloscari-

co(verificarepuliziaelettrovalvola,corretto

funzionamento) e del pressostato di livello

montato a bordo macchina.

3) Allarme raggiungimento livello acqua

E2:sedopo5minutidicaricoininterrottodi

acqua non è stato raggiunto il livello

prefissato per quella fase del ciclo allora

interviene tale segnalazione che verrà tolta

automaticamente non appena raggiunta la

quantità d’acqua necessaria. Tale allarme

non pregiudica la continuazione del ciclo in

quanto questo riparte autonomamente non

appenaraggiuntoillivello. Lepossibilicau-

se sono da ricercarsi nella scarsa pressione

della rete idrica, nella mancata pulizia dei

filtri delle elettrovalvole di ingresso, nella

chiusura dei rubinetti di alimentazione, nel

mancato funzionamento dell’elettrovalvola

di scarico o nella perdita di tenuta della

stessa (carico acqua ma nello stesso tempo

vienescaricatanonraggiungendomaiomolto

lentamente il livello).

4) Allarme scarico acqua E3: tale segnale

indica che in 1 minuto di tempo massimo

l’acquanon è scesa almeno sottoil livellodi

sicurezza. Il ciclo riprenderà non appena

saràrealizzatatalecondizionenonpregiudi-

candonecosìil completamento. Perlecause

vedi allarme E1.

5) Allarme di riscaldamento E4: se dopo 20

minuti di riscaldamento continuo la tempe-

ratura non è salita di almeno 5°C sul display

appare tale allarme mentre il ciclo prosegue

regolarmente. L’allarme viene tolto auto-

maticamentenonappenalatemperaturarag-

giunge la soglia calcolata. Tra le cause da

imputare a tale allarme verificare il corretto

collegamento delle resistenze, la loro puli-

zia da calcare e filacci della biancheria che

ne pregiudicano il funzionamento. Control-

lareinoltrechel’entratadell’acquacaldasia

stata collegata correttamente in quanto se

nel cesto vi è presente acqua solo fredda

perché le due entrate sono state invertite i

tempidelriscaldamentovengonoadaumen-

tare notevolmente.

6)Allarmedisovratemperaturaodisondadi

temperaturascollegataE5:nelcaso incuila

temperatura dell’acqua superi i 95°C o la

sondadi lettura dellatemperatura siascolle-

gatao rotta intervienetale allarme cheabor-

tisce il ciclo in corso. E’ possibile eliminare

tale allarme solo spegnendo e poi

riaccendendo la macchina.

7) Allarme bloccaggio porta E6 : se la porta

nonrisultabloccataentro10sdallapartenza

del ciclo (pressione pulsante START) il ci-

clo stesso viene abortito ed è possibile to-

gliere l’allarme solo premendo nuovamente

lo START. Per ritentare l’avvio ripremere

START nuovamente. Una possibile causa

può essere la chiusura manuale della porta

noneffettuataregolarmenteoppureinsegui-

to a forzature della maniglia sono stati dan-

neggiati i microinterruttori della serratura.

8) Allarme di anomalia alla porta E7 : se

durante lo svolgimento del ciclo la porta

dovessedanneggiarsi opeggio rompersi per

qualsiasi motivo imputabile o meno alla

macchina stessa allora in tali casi interviene

l’allarme che arresta immediatamente il ci-

clo e fa si che l’acqua venga scaricata. Le

condizioni normali sono ottenibili solo spe-

gnendo e riaccendendo la macchina.

9) Allarme di anomalia alla sonda di livello

E8 che fa abortire il ciclo; se durante lo

svolgimento del ciclo il pressostato dovesse

avere un malfunzionamento tutte le proce-

dure vengono interrotte. Le cause di inter-

ventoditaleallarmesonodaricercarsiesclu-

sivamentenellasondadilivelloessendouna

sicurezza specifica per tale dispositivo.

Nel caso in cui ci sia una caduta di tensione

di rete durante il ciclo di lavaggio per un

tempo superiore ai 3sec. si avrà che al ripri-

stino dell’alimentazione tutti gli elementi

luminosi di cui è dotata la macchina (LED

segnalazione fasi, DISPLAY del tempo, del

ciclo e della temperatura) lampeggiano per

un minuto e durante tale tempo tutte le

funzionivengonodisabilitate;alritornodel-

lecondizioninormaliilciclocheeraincorso

riparte automaticamente da capo ed i

DISPLAY tornano alla segnalazione nor-

male.Se allaripartenza la porta risulta aper-

ta il ciclo viene abortito.

ATTENZIONE Nella condizione di ciclo

avviato se si va ad agire sull’interruttore

ON - OFF si spegne la macchina ed il

microprocessore interpreta tale opera-

zione come una caduta di rete e quindi

verranno adottate le procedure come in

tale caso.

La macchina è inoltre dotata di protezione

termicasulmotoreedaquadrodovelaprima

è a riarmo automatico mentre la seconda a

riarmo manuale: nel caso di un loro

intervento, se si tratta della prima, il cesto si

ferma rendendo necessario ripetere la

procedura di partenza mentre nel caso di

intervento della seconda viene fermato il

motore solo durante la centrifuga.

ATTENZIONE :NEL CASO IN CUI DU-

RANTE IL FUNZIONAMENTO DELLA

MACCHINA DOVESSERO APPARIRE

SUL DISPLAY UNO O PIU’ DI TALI

ALLARMI E’ NECESSARIO PRIMA DI

RIPETERE IL CICLO (OVE E’ POSSIBI-

LE) RICERCARE ED ELIMINARE LA,

OPPURE LE CAUSE CHE LO HANNO

GENERATO RIVOLGENDOSI CON

TEMPESTIVITA’, ONDE EVITARE

DANNI PEGGIORI, AD UN TECNICO

AUTORIZZATOOALPROPRIORIVEN-

DITORE.

7.8 INFORMAZIONI SU SISTEMI PAR-

TICOLARI PER L’USO E PER LA PRO-

TEZIONE.

Nelprimo ciclo di utilizzo verificare quanto

segue:

- Le vaschette del detersivo devono rimane-

re pulite.

• La vaschetta A dopo il carico acqua per il

prelavaggio (solo cicli 1, 2, 3, 8, 9);

• La vaschetta B dopo il carico acqua per il

lavaggio;

•LavaschettaCdopoilcaricoacquadell'ul-

timo risciacquo.

-Controllarecheleeventualisolidificazioni

di detersivo prodotte durante lo stoccaggio

vengano rimosse.

-Eseguite unciclo a90°Cper togliereeven-

tuali residui di lavorazione.

- L'operatore deve riuscire a controllare il

dispensercomodamente;seètroppobassosi

consiglia di costruire una pedana adeguata.

-Verificatecheicarrelliperiltrasportodella

biancheriasiano più bassi del limite inferio-

re dell'oblò.

- Sistemate eventualmente un paracolpi af-

finché i carrelli non vadano mai a colpire

l'oblò danneggiandolo.

- Non aprire mai il dispenser durante il

carico acqua o il riscaldamento.

7.9 MANUTENZIONE ORDINARIA A

CURA DELL’OPERATORE

PRIMADIQUALSIASIOPERAZIONE

DI MANUTENZIONE TOGLIERE

TENSIONE ALLA MACCHINA

TRAMITE INTERRUTTORE

SEZIONATORE GENERALE A

PARETE, CHIUDERE I RUBINETTI

DELL’ACQUA CALDA, FREDDA E

DEL VAPORE (NELLE MACCHINE

CON QUESTO TIPO DI

RISCALDAMENTO) E VERIFICARE

CHE LA VASCA ABBIA SCARICATO

L’ACQUA, IL CESTO SIA FERMO E

LA TEMPERATURA INTERNA SIA

INFERIORE AI 40°C.

L’apparecchiaturanonrichiedeunapartico-

lare manutenzione grazie al design

ergonomico e all’utilizzo di componenti af-

fidabili di prima qualità.

Periodicamente lavare i pannelli di rivesti-

mentocon uno straccioumido; nonutilizza-

re assolutamente prodotti infiammabili o

abrasivi seguire la direzione della satinatu-

ra.

NON USARE MAI GETTI D’ACQUA

PER LA PULIZIA DELLA

MACCHINA.

RIPOSIZIONARETUTTIIPANNELLI

EVENTUALMENTE RIMOSSI

PRIMA DI DARE TENSIONE ALLA

MACCHINA TRAMITE

L’INTERRUTTORE SEZIONATORE

GENERALE A PARETE.

ISTRUZIONI PER IL

MANUTENTORE ED IL

RIPARATORE

8.INDICAZIONEPERLAMANUTEN-

ZIONE STRAORDINARIA E L'AP-

PROVVIGIONAMENTO DI PEZZI DI

RICAMBIO

8.1 TOGLIERE IL COPERCHIO

Per accedere alla parte elettrica della

macchina togliere le viti di fissaggio con la

schiena e con il dispenser, agire sulla

serratura aprendola e quindi alzare la parte

posteriore del coperchio e spingerla verso il

frontale di 5cm circa.

RIPOSIZIONARE TUTTI I PANNELLI

EVENTUALMENTE RIMOSSI PRIMA

DI DARE TENSIONE ALLA

MACCHINA TRAMITE

L’INTERRUTTORE SEZIONATORE

GENERALE A PARETE.

8.2 ISTRUZIONI PER LA LOCALIZZA-

ZIONE DEI GUASTI.

• In caso di non funzionamento della mac-

china verificare quanto segue:

- l’interruttore sezionatore generale a parete

è inserito e arriva tensione alla macchina;

- l’oblò è chiuso;

- l’interruttore dell’apparecchiatura è in po-

sizione 1;

- è stato premuto il pulsante verde di Start;

- i rubinetti dell’acqua calda, fredda e del

vapore (nelle macchine con questo tipo di

riscaldamento) sono aperti.

Qualora il difetto sussista anche dopo aver

verificatoed eventualmenteeseguito queste

operazioni, chiamare il centro di assistenza

autorizzatoo in alternativail nostrorivendi-

tore (vedi ultima pagina del manuale).

• La centrifuga avviene in senso antiorario:

- assicurarsi che l’ente di distribuzione del-

l’energia elettrica non abbia invertito le fasi

dell’alimentazione trifase in ingresso al vo-

stro edificio, nel qual caso farle ripristinare

dal nostro centro di assistenza tecnica o da

un elettricista esperto.

Qualora il difetto sussista anche dopo aver

verificatoed eventualmenteeseguito queste

operazioni, chiamare il centro di assistenza

autorizzatoo in alternativail nostrorivendi-

tore (vedi ultima pagina del manuale).

8.3 SICUREZZE

- Micro di sicurezza porta chiusa che stacca

l’alimentazione a tutto il circuito ausiliario

fermando la macchina.

- Interruttore termico all’interno del motore

che interrompe l’alimentazione in caso di

surriscaldamento sugli avvolgimenti.

- Sistema "Air-Break" nel dispenser, che

evital’inquinamentodellareteidricaincaso

di depressioni.

- Valvola di scarico normalmente aperta per

lo scarico dell'acqua, affinché l’operatore

possaaprirel'oblòmediantetirantemanuale

senza correre rischi.

8.4 MANUTENZIONE PERIODICA A

CURA DEL PERSONALE TECNICO

Qualsiasi operazione di manutenzione va ef-

fettuatadaicentridiassistenzaautorizzatidai

nostri rivenditori o da personale qualificato.

PRIMADIQUALSIASIOPERAZIONE

DI MANUTENZIONE TOGLIERE

TENSIONE ALLA MACCHINA TRA-

MITE L'INTERRUTTORE SEZIONA-

TOREGENERALEAPARETEECHIU-

DERE I RUBINETTI DELL’ACQUA

CALDA, FREDDA E DEL VAPORE

(NELLE MACCHINE CON QUESTO

TIPO DI RISCALDAMENTO).

Porre sempre una particolare attenzione du-

rante la manutenzione. Non escludere MAI

sicurezze per nessun motivo, utilizzare ri-

cambi originali, in caso di qualsiasi dubbio

consultaretempestivamenteilnostroufficio

tecnico,comunicandoilmodelloeilnumero

di matricola rilevabili dalla targhetta posta

sul retro della lavatrice.

CONTROLLO MENSILE

Controllare i filtri delle elettrovalvole inse-

ritinellaparteesternadellavalvolachesiano

puliti

Controllare che il filtro dell’elettrovalvola

vapore sia pulito (nelle apparecchiature con

questo tipo di riscaldamento).

Pulire il dispenser da eventuali residui di

detersivo.

Pulireconunpannolaguarnizionedell’oblò

e la relativa bocca della vasca.

CONTROLLO ANNUALE

Controllare la chiusura dei dadi di chiusura

delle zanche.

Controllarelo stato diusura dellecinghie ed

eventualmente sostituirle; se più di una so-

stituire il set intero.

Verificareilbuonfunzionamentodellesicu-

rezze, come ad esempio i micro della serra-

tura.

Verificare la chiusura delle viti di fissaggio

al pavimento.

Verificare il serraggio delle viti di connes-

sione elettrica di potenza su teleruttori e

morsettiera di ingresso.

Smontarelavalvoladiscaricoepulirlainter-

namente dai filacci.

Controllare il funzionamento delle resisten-

ze e pulirle da incrostazioni calcaree.

RIPOSIZIONARE TUTTI I PANNELLI

EVENTUALMENTE RIMOSSI PRIMA

DI DARE TENSIONE ALLA MACCHI-

NA TRAMITE L'INTERRUTTORE SE-

ZIONATORE GENERALE A PARETE.

8.5RICERCAEORDINAZIONEDEIPEZ-

ZI DI RICAMBIO

Per l’identificazione dei codici dei pezzi di

ricambioutilizzareidisegniesplosi con relati-

ve distinte delle parti. Una volta identificati i

codici inviare regolare ordine scritto alla ditta

costruttrice indicando chiaramente il modello

dell’apparecchiatura, il numero di matricola,

la tensione di alimentazione e la frequenza,

oltrenaturalmentealcodiceedescrizionedella

parte di ricambio che interessa.

9.INDICAZIONIPERLAMESSAFUO-

RI SERVIZIO, SMANTELLAMENTO,

ELIMINAZIONEDELLAMACCHINA

Allorchési decida dinon utilizzare piùl’ap-

parecchiatura, si raccomanda di renderla

inoperante eliminando opportunamente i

materialietenendopresentequantogiàdetto

al paragrafo 3. In conformità alle norme per

lo smaltimento dei rifiuti vigenti nei singoli

paesi e per il rispetto dell’ambiente in cui

viviamo, vi preghiamo di dividere le parti

della macchina in modo da poterle smaltire

separatamente o recuperare opportunamen-

te. Tutte le parti componenti la macchina

sono assimilabili ai rifiuti solidi urbani fatta

eccezioneperlepartimetallichechecomun-

quenonsonoiscrittetrairifiutispecialinella

maggior parte dei paesi europei.

INSTRUCTIONS FOR

THE INSTALLER

4. TIPS ABOUT SHIPPING, UNPACK-

ING,HANDLINGANDSTORINGTHE

MACHINE

4.1 SHIPPING

To move and/or ship the machine, follow

carefully the ensuing recommendations:

Move the case on its own pallet or on a

similarplatform;useaforklift,eithermanual

or electric, provided it is adequate for han-

dlingsuchappliancesandithastherequisite

lifting capacity (see technical data). Check

thatthe appliance cansurmount everyexist-

ingobstacle,likestaircases,doors,etc.Never

drag it by the sides or by any other part.

If the case must be shipped, use only the

originalpackaging,whichensuressufficient

stability during transportation.

4.2 STORING

If the appliance must be stored for a long

period of time before being put into opera-

tion, keep it inside its original package,

whichguaranteesexcellent protection.Store

it in premises where ambient conditions

comply with the requirements of chapter 5.

If the machine must be out of service for a

long period after use, be sure it is materially

disconnectedfromtheelectricpowersupply

and cover it with its original plastic protec-

tion bag.

4.3 UNPACKING

1) Prior to accepting the case from the car-

rier, check the conditions of the package. If

it is showing visible damage, the machine

too may have suffered some consequences.

If so, unpack the machine in the presence of

the carrier and sign, with reservation, the

delivery bill. The manufacturer assumes no

liabilityforanydamagecausedbytranspor-

tation or incorrect storage.

2) Unpack the appliance with the utmost

care to avoid damage. To take the pallet off,

remove the screws inside, which are on the

holesaimed for fasteningthe machine tothe

floor.

3) Open the door (see paragraph 7.2).

4) Check that the following fittings are in-

sidethedrum:twometalbands,190°rubber

elbow, 2 3/4" flexible tubes with threaded

ring, 1* brass strain for the steam inlet, 1*

metal flexible tube, nuts, washers and C-

washers in numbers corresponding to the

numberanddiameterofthefasteningclamps,

FOREWORD

Congratulations on your selection of our

washing machine. If you follow carefully

thepresentinstructionsyouwillcertainlybe

satisfied with its performance and guaran-

tee.

In the event of claims or remarks, the refer-

ence text remains the original one in the

manufacturer’s native language, that is, the

Italian version.

1. GUARANTEE

- The guarantee is valid for twelve (12)

months from the date of purchase of the

appliance or of any integral part of it.

- The guarantee covers the substitution of

any defective parts which are proved as

having been damaged when manufactured.

The guarantee is applied directly by the

dealer.

-Labour costs are always at to bemet by the

purchaser,aswellastransport,cratingcosts,

and transport risks.

- The guarantee is conditional on the restitu-

tion of the faulty parts, which have to be sent

CARRIAGEPAIDandattachedalldatacon-

cerning the appliance, such as model, serial

numberanddefectofthemachineontowhich

the damaged part was assembled.

- The guarantee is not valid in case of appli-

ancemisuse,misconnection,wrongorinap-

propriate installation, regardlessness of the

assembly and use instructions or tampering

by unauthorised persons. The guarantee is

voidwhentheserialnumberappearstohave

been scratched or altered in any way.

-Theguaranteedoesnotcoverthefollowing

items: parts which are subject to a ordinary

wearlikebelts,valvemembranesandrubber

parts at large, electric components like mo-

tor, coils, contactors, heaters and so on.

2. INTRODUCTION

The present booklet has been formulated in

a simple and rational way, in order for the

reader to get deeply familiar with the wash-

ing machine. Please, read it carefully and

keep with the machine. However, the warn-

ing and advice contained in this manual

cannot cover every possible contingency.

This is why it is important to underline that

commonsense,carefulnessandcautioncan-

not be supplied by the manufacturer, but

must be provided by those in charge of its

installation, maintenance and use.

Whoever operates the machine must have

read this manual beforehand.

In case of repairs, the manufacturer recom-

mendstheuseoforiginalspareparts.Orders

are dealt with in chapter 8.

The descriptions and sketches reported in

this manual do not bind the manufacturer,

who reserves the right to update them and/

or include any upgrading modification of

parts and fittings if deemed necessary for

manufacturing or commercial purposes, at

any time and with no previous notice.

3. PRESCRIPTIONS, RESTRICTIONS

AND OTHER USES

The washing machine must be operated by

trained personnel only.

Disconnect it in case of malfunction and/or

faulty operation.

During use, cleaning and maintenance it is

absolutely necessary to be sure that tools or

hands are never stuck in the moving parts of

the appliance (motor, belts, etc.).

Themanufacturerassumesnoresponsibility

for any personal injury arising while using,

cleaning or servicing the washing machine.

Do not open the soap dispenser while the

appliance is running, because of the sub-

stance contained and also because of water

temperature.

This machine was designed to wash fabrics

accordingtotheinstructionlabelsappearing

on garments. Wash only cloths, household

linen and ordinary fabrics.

Do not load the machine with fabrics that

have been in contact with inflammable or

chemical products. Otherwise, hand-wash

them first, and then air-dry to let those sub-

stances evaporate.

The operation of any electric or electronic

appliance entails compliance with certain

basic rules and in this case particularly: do

not touch the machine with damp or wet

handsorfeet;donotuseitwhilebarefoot,do

notexposeittoatmosphericagentslikerain,

salt, salinity, etc. Do not allow operation by

children or disabled persons without proper

supervision.Donotsmokenearthemachine

orduringoperation;donotremoveorignore

safety devices; do not clean the machine by

spilling water directly or indirectly over it

andtherefore,installfarfromsuchpossibili-

ties.

ANY USE NOT EXPLICITLY MEN-

TIONED HERE BELOW MUST BE

CONSIDEREDASHAZARDOUS.THE

MANUFACTURER ASSUMES NO RE-

SPONSIBILITY FOR ANY DAMAGE

RESULTING FROM IMPROPER,

WRONG OR UNREASONABLE USE.

INSTRUCTIONS FOR INSTALLATION AND USE

Aheadofthewashingmachinetheremustbe

an automatic multipolar cut-off switch with

contacts spacing at least 3mm, which must

be calibrated according to the maximum

rated input (see rating plate and table be-

low):

Total power Number

of poles Current

Nominal Diff. Trip

current

Heating

Electric Heating

Steam 230/

3400/

3230/3 400/3

from 550

to 1100W 3 4 6 6 30 ma

from 1800

to 1850W 3 4 16 10 30 ma

from 6000

to 10000W 3 4 20-30 16 30 ma

from 10000

to 13000W 3 4 30-40 20 30 ma

from 18000

to 25000W 3 4 50-70 30-40 30 ma

Place a 20 mm (outer diameter) cable duct

between the cutoff switch and the machine

electric power inlet. Being this fitted with a

clamp,afterinsertingtheductitisnecessary

to fasten the bolts from inside the machine.

Use one of the cable types appearing in the

table below. Make sure it is fire-proof and

properly protected.

Whenthecablehasbeeninserted,securethe

cable clamp from inside the machine.

Total power input Number

of leads Type of cable Section of each

lead - mm2 Pipe

diam. Cable clamp

size

Electric

heating Steam

heating 230/

3400/

3230/3 400/3 230/3 400/3 mm Pg

from 550 to

1100W 45

H05V

V-F H05V

V-F 1 1 16 16

from 1800 to

1850W 45

H05V

V-F H05V

V-F 2,5 1,5 16 16

Up to

7000W 45

H05V

V-F A07V

V-F 2,5 1,5 16 16

Up to

13000W 45

A07V

V-F A07V

V-F 6 2,5 20 21

Up to

19000W 45

A07V

V-F A07V

V-F 10 6 20 21

Up to

25000W 45

A07V

V-F A07V

V-F 16 10 25 29

The machine must be powered following the

cyclic direction of the phases: R-S-T (A1-A2-

A3)(L1-L2-L3).Alteringsuchadirectionmay

cause damage to the appliance. It is possible to

test phase direction manually as follows:

- Connect the three phases, the neutral and

earth wires.

- Turn the wall cut-off switch on and then

press the spin contactor (C2) manually: if

spinning is clockwise, the phases are con-

nected correctly; if not, exchange two of the

incoming phases.

CAUTION: in order to prevent acciden-

tal inversion, let the importance of phase

cyclicdirectionbeknowntothecustomer,

user or person in charge of the laundry.

5.6 WATER CONNECTION

The washing machine is fitted with a hot

waterinlet (approximately 60°C)and a cold

water inlet; both are 3/4’’.

The incoming water pressure must be com-

prised between 0.5 and 5 bar (0.05 and 0.5

MPa).

Prepare wall couplings and ahead of them,

the appropriate cocks, which must not be

farther than the length of the pipes supplied.

keys to the coin drawer, 15 coins (only for

coin- operated versions)(* for steam heated

machines only).

5) Be sure that the instruction booklet is not

left in the package and lost.

The packaging materials (plastic bags, ex-

pandedpolystyrene,wood,cardboard,nails,

etc.) represent a safety hazard and conse-

quently must not be left within the reach of

children. Collect and keep for further trans-

portation or long-term storage (see chapter

9).

Beforeconnectingthe appliance,checkthat

the rating plate data correspond to those of

the existing electric network.

The washing machine must be used exclu-

sively for the purposes it was explicitly

designed for.

5. GETTING THE APPLIANCE

STARTED

5.1POSITIONINGREQUIREMENTS

This washing machine demands no posi-

tioning requirement but a level platform.

Align by the use of a spirit level.

After moving the machine, align it again.

Checkthatclampnutsaresecurelyfastened.

5.2SPACEREQUIREDFORINSTALLA-

TION, USE AND MAINTENANCE

The washing machine requires the mini-

mum space indicated in the dimensional

figures: (pages 70-71)

1) Machine front part

2) Drain

3) Control panel

4) Automatic cutoff switch (not supplied)*

5) Holesforfasteningtofloor(bytheclamps

supplied)

6) Available connection for equipotential

7) Power supply inlet through protective

duct

8) Hot water inlet

9) Cold water inlet

10)Steaminlet (steam-heated models only)

11)Air break

12)Dispenser

13)Door

14)Emergency puller

15)Concrete basement

16)Fixing cramps

17)Drain trap

*Thecut-offswitchmustbeina position

allowing easy access to the operator in

any EMERGENCY event (maximum

distance 3 m).

5.3 ALLOWABLE ROOM CONDITIONS

FOR PROPER MACHINE SERVICE (in-

formation for the user).

- TYPE OF ROOM: CLOSED

- MINIMUM TEMPERATURE: 10 °C

(Caution: When ambient temperature is be-

low 10°C, the electronic parts may work

irregularly)

-MAXIMUM TEMPERATURE: 40 °C

-RELATIVE HUMIDITY: 75% H.R.

-LIGHTING: 100 LUX (valid for Italy; as

forothernationalprovisionsregardinglight-

ing in working premises, consult the rel-

evant national codes).

5.4 BUILDING JOBS

Check that nuts are tight on the cramps

Forcorrectoperation, this washingmachine

needs being anchored to the floor by means

of the clamps supplied.

Considering the high kinetic energy devel-

oped during spinning (see table below), po-

sitioning the machine in storeys other than

groundfloorisnotrecommended,asitcould

generateunnecessarynoiseduringspinning.

Choose the position according to the logical

path of the laundry and the existing water

and power mains.

Prepareafloordrainlowerthanthemachine

drainoutletandnotfartherthanthelengthof

the drain elbow supplied.

Theheightoftheconcreteplinthdepends on

theheightofthelaundrytrolley,whichmust

gettothe doorbut must nothamper loading/

unloading operations.

Cast the anchoring plinth; bury the clamps

suppliedusingapre-shapedformifnecessary.

Seven days after casting, position the ma-

chine and fasten it by the supplied nuts and

washers.

Model Floor dynamic load

Mod. 8 8874N 8Hz

Mod.11 11548N 8Hz

Mod.17 18250N 7Hz

Mod.23 28963N 7Hz

5.5 ELECTRICAL CONNECTION

The washing machine must be installed by

professionally qualified personnel, in ac-

cordance with the instructions provided by

themanufacturerandwithlocalregulations.

Incorrect installation may cause harm to

persons, animals or property. The manufac-

turer disclaims all responsibility for such

damage.

Makesurepowersupplyvoltagecorresponds

to the values indicated on the rating plate of

thewashing machine. Consider also that the

maximum allowable power voltage varia-

tion is ±10%.

IMPORTANT: THE WASHING MA-

CHINE MUST BE PROPERLY

EARTHED.

To this purpose, the terminal block is fitted

with a specific contact, which must be con-

nected following the regulations in force.

Themanufacturerassumesnoresponsibility

for any damage resulting from nonobser-

vance of this accident prevention principle.

In compliance with the latest accident pre-

vention provisions, the machine is provided

with an external terminal for equipotential

connection.

Model Flow rate of drain

Mod. 8 80 l/min

Mod.11 100 l/min

Mod.17 160 l/min

Mod.23 160 l/min

The draining pipe must be able to resist

90°C.

Install a U-trap between the supplied hose

and the drain.

Checkthatthehoseisnotcrushedorblocked.

5.9 AIR BREAK

The washing machine is equipped with an

air-break device to stop wastewater from

flowing back into the drinkable water sys-

tem in the event of a depression. This device

hasarearoutletwhichmayliberateinnocuous

steamduringheating.Donotcloseorcoupleit.

THEGUARANTEEDOESNOTCOVER

DAMAGE CAUSED BY INCORRECT

INSTALLATION.

INSTRUCTIONS FOR

THE USER

6.INFORMATIONONTHEWASHING

MACHINE

6.1 DESCRIPTION OF THE MACHINE

The machine is composed of the following

main parts (see fig. 1):

1) Hood under which the control circuit is

lodged

2) Soapdispenserforpre-wash,wash(foam-

damping washing powder) and liquid

conditioner (foam-damping type)

3) Loading door

4) Coin-meter (on coin-operated machines

only)

5) Coin box (on coin-operated machines

only)

6) Drain (8-11-17-23: 75 mm)

7) Equipotential terminal

8) Air break

9) Water inlet (3/4").

Description of the keypad (see fig. 2)

1. Display reading the countdown to the

end of the cycle and the alarms

2. Display reading the temperature inside

the drum

3. Display reading cycle selection

4. Push-buttonfordecreaseofselectedvalue

5. Push-button for selection of optional

settings and pause

6. Push- button for increase of selected

value

7. Push-button for cycle selection

8. Illuminateddotindicatingthattheheating

is on.

9. Door opening push button (opens

door when cycle is over)

10.START push button/Fast forward

11.ON/OFF switch

If hot water is not available, mount a T pipe

onthe cold watercoupling and connectboth

inlets to the cold water pipe.

Model Boiler capacity

Mod. 8 45 litres

Mod.11 58 litres

Mod.17 100 litres

Mod.23 146 litres

When the connection is finished make sure

that the pipes are not crushed or blocked.

5.7STEAMCONNECTION(steam-heated

machines only)

The washing machine is fitted with a 3/4"

steam inlet. The incoming steam pressure

must be between 0.5 and 5 bar (0.05 and 0.5

MPa). If doubts should arise, read the rating

plate data. Steam is meant as saturated and

dry.

The water in the tub is heated directly (not

through a coil, which would be indirect).

Therefore it will not be necessary to envis-

age a condensation recovery coupling.

If the machine is subjected to ISPESL in-

spection, keep all ISPESL documents in the

roomwhere thewashing machine is lodged.

Whenthe connection isfinished be surethat

the pipe is not crushed or blocked.

5.7.1 INDIRECT STEAM CONNEC-

TION (only for steam-heated machines)

The washing machine includes an inlet for

dry saturated steam and a condensate drain,

both of 3/4”. The pressure of incoming

steam must be between 0.5 and 6 bar (0.05

and 0.6 Mpa). However, it is advisable to

check the machine specifications on the

rating plate. Steam is intended as dry and

saturated.

The water in the tub is heated indirectly

through a coil), so that the system requires

that a condensate drain connection be

provided for.

The washing machine is made up of the

following main parts (see fig. 1). If the

machineissubjecttoISPELSinspection,all

the relevant documents shall be made

available in the premises.

After installing, make sure that the tubes

used for connection are not crushed.

5.8 DRAIN CONNECTION

Make certain that the distance between the

machine drain outlet and the floor drain is

not longer than the supplied drain elbow.

Water is drained through a motor-driven

valve that is open (by gravity) when the

machine is not supplied with electricity.

Therefore, the floor drain must always be

lower than the machine drain outlet. The

diameter of the floor drain must never be

smaller than that of the supplied hose.

12.3/5 rinses selector switch

13.Cycle over warning light

14.Green warning lights indicating cycle

stage in process

6.2 COMPLETE APPLICATION RANGE

Yourwashingmachinewasdesignedtowash

synthetic fabrics, woollens, cottons and lin-

ens. Choose your cycle by the appropriate

push-buttons as suggested by the labels at-

tached to the garments.

6.3 INFORMATION ABOUT THE ELEC-

TRICAL INSTALLATION

The built-in electrical installation is com-

posed of protection and control devices that

arelodged on aplate, inthe upperpart of the

machine. The relevant wiring diagrams and

lists are attached.

6.4 DOCUMENTS THAT CERTIFY MA-

CHINE CONFORMITY

Thewashingmachinedescribedinthisbook-

let complies with the following Directives:

73/23 ECC, 93/68 ECC, 89/336 ECC, 92/

31 ECC, 93/68 ECC

and harmonised standards:

EN60335-1, EN60335-2-4, EN60336-2-7,

EN55014, EN61000-3-2, EN61000-3-3,

EN55104.

7. INSTRUCTIONS FOR USE

7.1 OPERATION

Makesure thatthe cold water, hot water and

steamtapsareopen(thelatterappliesonlyto

steam heated machines).

Turn both the wall automatic cutoff switch

andthe built-in 1-0 switch on(turn thelatter

to position 1).

If the door is closed, the machine will be

ready to be started using the green START

push-button.

If you need to change cycle selection, open

the door by the appropriate button and press

on the "SEL" push-button. The display will

show programme number: to confirm it just

close the door. Scroll programs from 1 to 9

and then back to 1 again by pressing the

push-button.

Afteryou have chosen your cycle following

the temperature and wash action suggested

by the labels attached to the garments (see

cycles below), sort the laundry according to

the type of fabric, put it into the drum and

close the door. Fill the various dispenser

compartments with soap (foam-damping

type) according to cycle selection, i.e.:

- Compartment A for pre wash (when

scheduled by the selected wash cycle)

- Compartment B for main wash

-CompartmentCforotherproductstobe

added during last rinse.

Then select the desired number of rinses,

either 3 or 5, using the appropriate key and

then start the programme pressing the green

"START"push-button, which is on the con-

trol panel, on the right.

The door will automatically be locked and

cycle progress will be shown by the led's on

the left of the control panel.

The push-button also causes the timer to

start its countdown.

However, effective cycle time depends on

real operating conditions and may not

correspond with the displayed time.

7.2 CYCLE STAGES

The various cycle stages are shown by the

ledson the left of thecontrol panel,i.e. from

top to bottom:

1)YELLOW LED: STOP - The wash cycle

is over or the machine has just been started.

2) GREEN LED: PREWASH. - Prewash

under way (if scheduled)

3) GREEN LED: WASH - Wash stage un-

der way

4)GREENLED:RINSE1-RINSE5-Oneof

the various rinses is under way (from 1 to 5).

5) GREEN LED: SPIN. - Spinning under

way (meaning final spin).

When the washing machine is undergoing a

transitional stage like filling or emptying, a

led will blink. It will remain on when the

indicated stage is reached.

At the end of the cycle the yellow led goes

on. Then it will be possible to unlock the

doorbypressingtheappropriatepushbutton

and collect the laundry.

ATTENTION: The door can be unlocked

only when the yellow led is on. If an alarm

trips,whichstopstheprograminprogress,it

ispossibleto open thedoor using thead-hoc

push button. Anyway, before opening the

door,makecertainthatthedrumhascometo

a complete stop, the water has been drained

andthetemperaturehasreachedbelow40°C

(take a look at the appropriate display). In

case of a potential drop, the door can be

opened by pulling the manual strap

downwards (see installation drawings).

Toreach themanualpuller itisnecessary to

unscrew and withdraw the machine's front

lower panel. Once the door has been un-

lockedmanually,putthepanelbackinplace.

7.3 FUNCTIONS

Besides the "START" and "ECONOMY"

push-buttons and the ON-OFF switch, the

machine has 4 more buttons for selecting

cycles, setting countdown according to in-

stallation conditions and for deferring the

start.

The "SEL" push-button is used for cycle

selection (thedoorbeingopen),whereasthe

start can be delayed and the countdown can

be altered from the programming mode.

With the door closed, before the cycle is

started, the programming mode can be en-

tered by pressing the "PROG" push-button.

The time display will then read "F5", which

stands for "deferred start". Use the "+" and

"-" to increase or diminish the delay time

from the moment you press the "START"

button (each time you press "+" or "-" the

delay time will be increased or diminished

by10minutes).Pressing"PROG"againwill

cause the display to read "F7", which stands

forcountdowntime:thefirstvalueshownon

thedisplayappliestocycle1.Press"PROG"

again to pass on to cycle 2 value, and so on.

Changecountdowntime,whichrangesfrom

1 to 90 minutes, by pressing "+" or "-",

(again, mark that these countdown times

have no effects on the real execution of

cyclestages).Toexittheprogrammingmode

and save the changes, press "PROG".

WARNING: if a potential drop should oc-

curduringaprogrammingsession,changes

will not be saved and it will be necessary to

repeat the programming procedure from

the beginning. The settings assigned to F7

arefixedunlesschangedthroughprogram-

mingevenafterthemachineisswitchedoff,

whereas those assigned to F5 are used only

in the cycle immediately following the pro-

gramming session.

During a cycle, the machine can be caused to

pause by pressing the "PROG" key. Thus the

machine can be stopped at all cycle stages

except spinning. The display will then read

"PAUSE".Toresumethecycle,press"START".

The"pause"functioncanbeenabledonlywhen

a cycle is in progress: the "PROG" key will

otherwise behave as explained above.

In case of irregular operating conditions (po-

tentialdrop,overtemperatureorirregularwa-

ter level) the machine' will indicate the fault

onthefrontpaneldisplaythoughanumberof

alarmtypes.Foradetailedaccountofalarms,

see the respective section.

PROGRAMMING PROCEDURE

Options F1,F2,F3,F4,F6 and F8 can be en-

abled for each single cycle, following a

“hidden” procedure.

When a function has been enabled, it stays

enabledpermanently(oruntilitisdisabled).

The programming mode is accessed by

energising the machine while pushing the

PROG key.

Access to the programming mode is pos-

sible at all times, even if the door is open or

the machine is coin-operated.

Options must be enabled one by one for

every single cycle.

During programming the cycle display reads

the selected cycle (1...9), whereas the time

display reads “Fy”, where y is the option at

issue.

The temperature display shows the current

selection (0 = disabled, 1 = enabled; F3

envisages a third choice too (setting 2): see

specific description.

Acycle is selectedby pressing theSEL key,

whereas options are selected through the

PROG key and enabled or disabled through

the “+” and “-“ keys respectively.

When the PROG key is pushed repeatedly,

optionsareshowninacyclicsequenceF1to

F8 and then back to F1). When the SEL key

is pushed repeatedly, cycles from 1 to 9

appear;aftercycle 9comesthe functionthat

enables cycles 6,7,8,9.

Settingsaresavedwhenconfirmedandwhen

selection shifts to the next value (using the

SEL or PROG keys).

Therefore,whenapotentialdropoccurs,the

settings that have been changed and con-

firmed are never lost.

Toexittheprogrammingmode,justconfirm

your last selection and disenergise the ma-

chine.

IMPORTANT !!!

When an option is selected for a cycle that

does not envisage it (see description of each

option)themachinewillaccepttheselection

but the corresponding function will not be

carried out.

DESCRIPTION OF PROGRAMMABLE

FUNCTIONS

Cooling (F1)

As a rule, in cycles 1,2,6,7 additional soft

water is taken in till the high level mark is

reached.

When this function is enabled, the machine

will keep on taking water in till water tem-

perature reaches below 40°C; then it will

start draining.

Setting Function

0 Normal (default)

1 Cooling till 40°C before empty-

ing (cycles 1,2,6,7)

Delicate cycle (F2)

With cycle stages in which water is taken in

until it reaches the low level mark and for

drum action is regular (strong), the “Deli-

catecycle”functioncauseswatertobetaken

inup to the high level mark anddrum action

to be delicate.

Setting Function

0 Normal (default)

1 Delicate cycle

Shorter spin (F3)

FunctionF3reducestheFinalSpinofcycles

1,2,6,7,8,9, which is generally 5 minutes

long,to 1minute. F3can also cancel regular

spins from all cycle stages and all cycles.

Setting Function

0 Normal (default)

1 1 minute final spin

2 Spin cancelled from all stages

No prewash (F4)

Only for cycles 1,2,3, function F4 cancels

prewash, so that cycles start from the wash

stage proper.

Setting Function

0 Normal (default)

1 No prewash in cycles 1,2,3

Soak (F6)

Cycles 1,2,3,4,5,6,7 perform the soak func-

tion as follows:

When the START key is pushed the door is

lockedand thesoft water valve starts to take

water in.

partment C and 5 min. final spin.

CYCLE 7

• Strong, medium-high temperature

programme (see table for CYCLE 7):

-low-levelwash,heatingto60°C,cooldown

to 40°C and drainage;

- 3 or 5 high-level rinses;

- high-level rinse, conditioner in soap com-

partment C and 5 min. final spin.

CYCLE 8

• Strong, medium-low temperature

programme (see table for CYCLE 8):

-high-level firstprewash(tooverflowlevel),

no heating, drainage;

- high-level second prewash, soap compart-

ment A, heating to 30°C and short spin;

- high-level wash, soap compartment B,

heating to 40°C and short spin;

- 3 or 5 high-level rinses;

- high level final rinse, conditioner in soap

compartment C and 5 min. final spin.

CYCLE 9

• Strong, high-temperature programme (see

table for CYCLE 9):

-high-levelfirstprewash (tooverflowlevel),

no heating; drainage;

- low-level second prewash, soap compart-

ment A, heating to 60°C and short spin;

-low-levelwash,soapcompartmentB,heat-

ing to 90°C and short spin;

- 3 or 5 high-level rinses;

- high level final rinse, conditioner in soap

compartment C and 5 min. final spin.

Before loading the laundry make sure that

buttons, zips, clasps and buckles are facing

inside and pockets are empty.

At the end of the job do the following:

-leave the door open;

- turn the machine off by the master switch

- close the hot water, cold water and steam

cocks (the latter applies to steam-heated

machines only).

- turn the wall cutoff switch off.

7.5 USEFUL ADVICE

Remember that loading 80% of the ma-

chine's rated capacity provides better wash

results.

Mind that more soap does not mean better

wash:onthecontrary,usingtoomuchwash-

ingpowder leads onlyto unnecessarypollu-

tion. The right amount of soap is indicated

by your supplier according to the relevant

water hardness.

7.6 WARNING

Do not leave the machine on to no purpose.

TURN the main switch OFF when the ma-

chine is not being used.

During use:

- Open the door only when the drum is still

and drained.

Thetime displayreads “F6”intermittently.

Assoon aswater reachesthe low level mark

water intake is stopped, the heating goes on

and the drum starts a delicate wash action.

With cycles 1,2,6,7 water temperature is

40°C, whilst it is 30°C for cycles 3,4,5.

The drum moves only when the heating

elements are on.

Themachinestays in thisconditionuntil the

START key is pressed, which causes the

selected cycle to begin and the time display

to return to its regular countdown reading.

Underthesoakfunction,allthekeysthatare

normallyactiveduringwashingareenabled,

except for the PROG key (pauses are dis-

abled).

Setting Function

0 Normal (default)

1 Soak enabled

Longer cycle length (F8)

This function increases the total duration of

a wash cycle by 10 minutes, which are

distributed as follows:

- during the Prewash stage, the interval be-

tween the first time the temperature set-

pointisreachedandthestartofdrainageis

made 2 minutes longer.

- during the Wash stage, five minutes are

addedtotheintervalbetweenthefirsttime

the temperature set-point is reached and

the start of soft water intake (cycles

1,2,6,7),ortotheintervalbetweenthefirst

time the temperature set-point is reached

and the start of drainage (cycles 3,4,8,9),

or else to the interval between the first

timethelow-levelmarkisreachedandthe

start of drainage (cycle 5)

- during the Last Spin stage the effective

control of spin is made 3 minutes longer.

Setting Function

0 Normal (default)

1 10 Minutes longer cycle length

Enabling of cycles 6, 7, 8, 9

IMPORTANT!!!

In the standard configuration all cycles are

enabled.

To enable/disable one or more cycles it is

necessary to access the optional functions

through the procedure above and pressing

the SEL key repeatedly.

Duringtheprogrammingsession,iftheSEL

key is pressed after selecting cycle 9, the

time display will flash “Ci”, whereas the

cycle display will read the cycle number to

be enabled/disabled (6) and the temperature

displaywillreadthecurrentsetting(0stands

for disabled, 1 for enabled; default setting is

1 for all cycles).

Cycles are enabled/disabled using the “+”

and “-” keys.

Press PROG to confirm your selection and

pass on to the ensuing cycle (7).

When the PROG key is pushed again after

having enabled/disabled cycle 9, program-

ming resumes from cycle 1.

TheSEL keyis not available when enabling

cycles 6,7,8,9.

When scrolling the available cycles, dis-

abled cycles are not shown (See Cycles

Tables).

7.4 WASH PROGRAMS

Cycles are detailed in the attached tables.

CYCLE 1:

• Strong, high-temperature programme (see

table for CYCLE 1)

- low-level prewash, soap compartment A,

heating to 45°C and short spin;

- low-level wash, soap compartment B, heat-

ingto90°C,cool-downto65°C anddrainage;

- 3 or 5 high-level rinses, short spins in

between;

- high-level final rinse, conditioner in soap

compartment C and 5 min. final spin.

CYCLE 2:

• Strong, medium/high-temperature

programme (see table for CYCLE 2)

- low-level prewash, soap compartment A,

heating to 30°C and short spin;

- low-level wash, soap compartment B,

heating to 60°C, cool-down to 40°C and

drainage;

- 3 or 5 high-level rinses, short spins in

between;

- high-level final rinse, conditioner in soap

compartment C and 5 min. final spin.

CYCLE 3:

• Delicate, medium/low-temperature

programme (see table for CYCLE 3)

- high-level prewash, soap compartment

A, heating to 30°C and drainage;

- high-level wash, soap compartment B,

heating to 45°C and drainage;

- 3 or 5 high-level rinses;

- high-level final rinse, conditioner in soap

compartment C and final short spin.

• CYCLE 4:

Delicate, low-temperature programme (see

table for CYCLE 4)

- high-level wash, soap compartment B,

heating to 30°C and drainage;

- 3 or 5 high-level rinses;

- high-level final rinse, conditioner in soap

compartment C and final short spin.

CYCLE 5:

• Delicate, cold programme (see table for

CYCLE 5)

- high-level wash, soap compartment B

and drainage;

- 3 or 5 high-level rinses;

- high-level final rinse, conditioner in soap

compartment C and final short spin.

CYCLE 6

• Strong, high-temperature programme (see

table for CYCLE 6):

-low-levelwash,soapcompartmentB,heat-

ingto90°C,cooldownto65°Canddrainage;

- 3 or 5 high-level rinses;

- high-level rinse, conditioner in soap com-

-Incaseofapotentialdrop,openthedoorby

the manual puller, down on the left.

Before opening the door make sure that the

drum has come to a complete stop, that the

water has been drained and the temperature

is lower than 40°C.

- Before any maintenance or cleaning ope-

ration, check that the wall cut-off switch is

off and the hot water, cold water and steam

cocksareclosed (thelatterappliestosteam-

heated machines only).

- Do not load the drums with fabrics that

have been cleaned, dampened, washed or

stained with inflammable or explosive sub-

stances. Otherwise, hand-wash them first.

- Keep inflammable liquids far from the

washing machine, in dry and ventilated

premises, out of the reach of outsiders.

-Keep cleaning products and washing pow-

dersfarfromthemachine,ifpossible,closed

in a cabinet.

- Do not hamper air inlets or heat-exchang-

ing openings. Keep an appropriate distance

between the machine and the walls or other

objects.

7.7 ALARMS

All alarms are shown on the TIME display.

1) Door open alarm: the "START" button

will not cause the machine to start a cycle

and the "PROG" key will not cause the

programming mode to be entered. The time

display will read intermittently "door" for 3

seconds and then it will resume its ordinary

readings.

2) Alarm E1: water in the tub.

If water in the tub is detected before starting

a cycle, all functions are disabled.

The alarm will disappear as soon as the

water level reaches below the safety level.

Thecausecertainlyinvolvesthedrain(make

sure that the solenoid valve is clean and in

good working order) and the built-in level

pressure switch.

3) Alarm E2: Water level alarm

The water level required for the specific

programmehasnotbeenreachedafterwater

has been taken in for 5 minutes. This alarm

signal will automatically disappear as soon

as the tub receives the required amount of

water. This alarm has no effect on the cycle,

which is resumed as soon as the correct

water level is reached. The causes may be

insufficientpressure inthe mains, a blocked

filter in the drain solenoid valve or a leak in

the same (water is taken in but it is simulta-

neously drained and it consequently fails or

is slow to reach the required level).

4) Alarm E3: Drain alarm.

Water has failed to drain below the safety

level after one minute. The cycle will be

resumed after the water has reached below

the safety level, with no effect on cycle

completion.Asforthecauses,seealarmE1.

5) Alarm E4: Heating alarm

Afterheatingfor20minutesthetemperature

has not risen by at least 5°C, but the cycle

proceeds normally. This alarm will auto-

matically disappear as soon as the tempera-

ture reaches the established threshold. The

cause may be an incorrect connection of the

heatingelements,scaleorlintexistingonthe

heatingelements.Itisalsoadvisabletocheck

that the hot water inlet has been properly

connected: if the cold and hot water inlets

havebeenmistakenlyinverted,heatingtimes

will be abnormally increased.

6) Alarm E5: Overtemperature alarm - dis-

connected temperature probe

Watertemperaturehasexceeded95°Corthe

temperature probe is either broken or dis-

connected and the wash cycle is aborted.

Thisalarmmaybecancelledonlybyswitch-

ing the machine off and then on again.

7) Alarm E6: Door lock alarm

Ten seconds after cycle start the door has

failedtobelocked(thedoorisnotclosedten

seconds after the START button has been

pressed). The wash cycle is aborted and the

alarm status can be cancelled only by press-

ing the "START" button again. Possible

causes: the door may not be closed properly

or the door microswitch may be damaged

owing to handle misuse.

8) Alarm E7: Door alarm

Door damage is detected during operation:

the wash cycle is immediately aborted and

the tub is drained. Normal operation may be

resumed only by switching the machine off

and then on again.

9) Alarm E8: Level probe alarm

The level probe is damaged and the wash

cycleisaborted.Ifthepressureswitchshould

bedamagedduringoperation,allprocedures

will be interrupted. The cause of this alarm

is surely the level probe.

Ifpower should fail for morethan 3 seconds

during operation, as soon as power is re-

stored, all machine lights and displays will

flash and all functions will be disabled for

one minute. As soon as normal operating

conditions are restored the cycle that was

underwaywhenpowerfailedwill be started

backagainandthedisplayswillresumetheir

normalfunctions.Conversely,thecyclewill

be aborted if the door is open when power is

restored.

WARNING: if the ON-OFF switch is

pressed when a cycle is in progress, the

machine will behave as if a power failure

has occurred, i.e. as explained above.

The machine is equipped with a motor and

electricalboardoverloadcutout.Theformer

is automatic reset type, whilst the latter is

reset only manually. When the former trips,

the drum stops so that it will be necessary to

restart the machine. If the latter trips,

instead, the motor stops only during

spinning.

WARNING: IF DURING OPERATION

ONE OR MORE ALARM SIGNALS

SHOULD APPEAR ON THE DISPLAY,

RESORTTO ANAUTHORISED AFTER-

SALESSERVICEORTOYOURDEALER

TO SOLVE THE ALARM CAUSES

(WHENEVER THIS IS POSSIBLE) BE-

FORE RESUMING OPERATION.

7.8 INFORMATION ABOUT SPECIAL

MEASURES FOR USE AND

PROTECTION

When carrying out the first cycle, verify the

following:

- Soap dispensers must stay clean:

• dispenser A after taking in pre-wash water

(cycles 1, 2, 3, 8 and 9 only);

• dispenser B after taking in wash water;

•dispenserCaftertakinginwaterforthelast

rinse.

-Removeallsoapmadesolidduringstoring.

- Perform a 90°C cycle to remove all manu-

facturing residues.

- The operator must be able to easily check

soapcompartments. Placea platform if nec-

essary.

-Makecertainthatlaundrytrolleysarelower

than the door bottom edge.

- If need be, mount appropriate bumpers to

prevent trolleys from hitting and damaging

the door.

- Never open soap compartments when the

machine is taking in water or is heating.

7.9 ORDINARY MAINTENANCE

(to be carried out by the user)

BEFORE WHATEVER MAINTENAN-

CE JOB, DISCONNECT THE

MACHINE FROM THE POWER

MAINS USING THE WALL CUTOFF

SWITCH, SHUT THE HOT WATER

COLD WATER AND STEAM TAPS

(ON STEAM HEATED MACHINES)

AND MAKE SURE THAT THE

WATER HAS BEEN DRAINED OUT,

THE DRUM HAS STOPPED AND THE

TEMPERATURE INSIDE THE DRUM

HAS DROPPED BELOW 40°C.

The machine requires no special mainte-

nance,thankstoits ergonomic designandto

the use of very reliable, first-quality parts.

Periodicallyclean the externalpanels witha

dampcloth.Never use inflammableorabra-

sive products.

NEVER CLEAN THE MACHINE

USING WATER JETS.

BEFORE POWERING THE

MACHINE AGAIN THROUGH THE

WALL MAIN CIRCUIT BREAKER,

PUT ALL THE REMOVED PANELS

BACK IN PLACE

BEFORE ANY MAINTENANCE OR

CLEANING OPERATION, CHECK

THATTHEWALLCUT-OFFSWITCH

ISOFFANDTHEHOTWATER,COLD

WATER AND STEAM TAPS ARE

CLOSED (THE LATTER APPLIES TO

STEAM-HEATEDMACHINESONLY).

THE DRUM MUST BE STILL AND

DRAINEDANDTHETEMPERATURE

INSIDE IT MUST NOT EXCEED 40°C.

Beverycarefulduringmaintenance.NEVER

exclude or ignore safety devices. Use only

original spare parts. If doubts should arise,

contact your sales person immediately, ex-

plaining what the fault is and indicating

some information on the machine: model

and serial number (data reported on the

rating plate appearing at the rear of the

machine).

MONTHLY INSPECTION AND SERVI-

CING

Clean the strains located on the outer part of

the electrically driven valves.

Make certain that the steam valve strain is

clean (only on steam-heated machines).

Clean the soap dispenser from any soap

remains.

Clean the door gasket and the tub inlet with

a cloth.

YEARLY INSPECTION AND SERVI-

CING

Make certain that the support fastening nuts

are securely closed.

Checkthewearofthebeltsandreplacethem

if necessary. If more than one of them is

worn out, replace the entire set of belts.

Make sure that the safety devices are work-

ing properly (e.g. the door microswitch).

Check that the floor fastening screws are

tight.

Make certain that the power connecting

screws are tight on the contactors and the

terminal board.

Disassemble the drain valve and clean it

inside from lint.

Check that heaters are in perfect condition

and clean them from scale.

BEFORE TURNING THE MACHINE

ON BY THE CUTOFF SWITCH ON

THEWALL,PUTALLTHEREMOVED

PANELS BACK IN PLACE.

8.5 IDENTIFYING AND ORDERING

SPARE PARTS

To identify the codes of spare parts refer to

theexplodeddrawingsandrelevantlist.Once

youhaveidentifiedyourcodes,sendastand-

ard written order to the manufacturer, men-

tioning clearly the model, serial number,

feed voltage and frequency of your appli-

ance and, of course, including the code and

description of the spare part you need.

9. SUGGESTIONS FOR MACHINE

LAY UP, DISMANTLING AND DIS-

POSAL

INSTRUCTIONS FOR

MAINTENANCE AND

REPAIR PERSONNEL

8 TIPS ABOUT SCHEDULED MAINTE-

NANCEANDORDERINGSPAREPARTS

8.1 REMOVE THE LID

To access the machine electrical

components, remove the screws that fasten

the top panel to the rear and soap dispenser,

open the lock, lift the top panel and move it

forwards by approximately 5 cm.

BEFORE POWERING THE

MACHINE AGAIN THROUGH THE

WALL MAIN CIRCUIT BREAKER,

PUT ALL THE REMOVED PANELS

BACK IN PLACE.

8.2 LOCATING FAULTS

• If the machine does not work, check the

following:

-themaincut-offswitchonthewallisonand

the machine is getting current;

- the door is closed;

- the machine master switch is in position 1.

-thegreenstartpush-buttonhasbeenpressed.

-thehotwater,coldwaterandsteamtapsare

open (the steam tap only on steam heated

machines).

If the fault is not due to any of the above

causes, call the authorised after-sales serv-

ice or your dealer (see last page of this

booklet).

• The machine will spin counterclockwise:

-checkthatthelocalelectricitycompanyhas

not inverted the feeding phases at the en-

trance of the building; if they have, have the

phasescorrectedbyourlicensedtechnicians

or by an expert electrician.

Oncesuchstepshavebeeneithercheckedor

carried out, if the fault has not disappeared,

callthe licensed after-salesservice ordealer

(see last page of this booklet).

8.3 SAFETY DEVICES

- Door microswitch disconnects the auxil-

iary circuit from the power mains and so

stops the appliance.

- Motor overload cutout switch, which cuts

off power to the motor winding.

- Air-break system in the soap dispenser,

whichavoidspollutionofthewatermainsin

case of a depression in the mains.

- Normally open drain valve, which enables

door manual opening in safety.

8.4 PERIODIC MAINTENANCE (to be

carried out by the technical personnel)

All maintenance operations must be carried

out by the authorised after-sales service or

by qualified personnel.

If the washing machine is no longer to be

used, it is advisable to put it out of service

and suitably dispose of the resulting materi-

als, considering the indications provided in

chapter 3. For the sake of the environment,

please sort the materials in accordance with

the waste disposal provisions in force in

your country, so that they can be properly

disposed of or recycled. All of the parts

composing the case can be treated as solid

urban waste, except for the metal parts,

which nevertheless are not classed among

special waste in most European countries.

This manual suits for next models

Table of contents

Languages:

Other grandimpianti Washer manuals

grandimpianti

grandimpianti WF 8 User manual

grandimpianti

grandimpianti WFM 8 User manual

grandimpianti

grandimpianti WR 8 User manual

grandimpianti

grandimpianti GH6V Mounting instructions

grandimpianti

grandimpianti WF 8 User manual

grandimpianti

grandimpianti BTEL15*N4065 Owner's manual

grandimpianti

grandimpianti GWM Series Specification sheet

grandimpianti

grandimpianti WMC 81 User manual

grandimpianti

grandimpianti GH6 Mounting instructions

grandimpianti

grandimpianti WF8 G4 User manual

grandimpianti

grandimpianti WFC 5 User manual

grandimpianti

grandimpianti WF6 User manual

grandimpianti

grandimpianti GH6 User manual

Popular Washer manuals by other brands

LG WM3677HW owner's manual

Gorenje

Gorenje WF2N00260 Installation and user manual

Alliance Laundry Systems

Alliance Laundry Systems 800970R1 Use and care guide

montpellier

montpellier MWBI6012 Instructions for use

Deco Home

Deco Home DGTWSHM02 user manual

AEG

AEG LP5281 user manual

Whirlpool

Whirlpool Cabrio 8566930 Warranty

Rhima

Rhima RR360 PRO Operator's manual

LG F4Y7 BTA1 Series owner's manual

LG WT7200C Series owner's manual

Bauknecht

Bauknecht WA 43510 Instructions for use

inventum

inventum VWM8010B user manual

Heinner

Heinner HWM-M714IVSMNA+++ manual

Maytag

Maytag LAT50006 user guide

Haier

Haier HW-E1260TVE ME user manual

Whirlpool

Whirlpool WWI206 Service manual

Samsung

Samsung WF431ABP/XEU user manual

RCA

RCA YVXR1040 owner's manual

grandimpianti WM-EC 8 User manual

Popular Washer manuals by other brands
