INSTRUKCJA ORYGINALNA (OBSŁUGI)
ODKURZACZ WARSZTATOWY
59G607
UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA URZĄDZENIA NALEŻY UWAŻNIE PRZECZYTAĆ
NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.
SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA
DODATKOWE ZASADY BEZPIECZEŃSTWA
ƔPrzed podłączeniem odkurzacza do sieci zawsze należy upewnić się czy napięcie sieci jest zgodne z
napięciem podanym na tabliczce znamionowej urządzenia.
ƔOdkurzacz wolno podłączać tylko do instalacji elektrycznej wyposażonej w zabezpieczenie różnicowo
prądowe, które przerwie zasilanie, jeżeli prąd upływu przekroczy 30mA w czasie krótszym niż 30ms.
ƔPo napełnieniu zbiornika wodą należy wyłączyć odkurzacz.
ƔPrzewód zasilający urządzenia zawsze należy trzymać z dala od ruchomych części innych urządzeń.
ƔDo podłączenia odkurzacza i odkurzacza z odbiornikiem, stosuj odpowiedni przewód zasilający
przystosowany do pracy na zewnątrz pomieszczeń i o odpowiednim obciążeniu.
ƔNie dopuszczaj do kontaktu przewodu zasilającego z rozlaną wodą, olejami i innymi substancjami
chemicznymi.
ƔNie wolno posługiwać się odkurzaczem w środowisku, w którym występują gazy, opary grożące
eksplozją lub w pobliżu materiałów wybuchowych.
ƔOdkurzaczem nie wolno zbierać żarzącego się popiołu ani powodujących korozję, wybuchowych lub
łatwopalnych materiałów, lub cieczy. np. olejów, rozpuszczalników, benzyny.
ƔNależy zastosować odpowiedni ltr do pracy, jaką chcemy wykonać.
ƔNie pracuj z pełnym zbiornikiem lub workiem na pył. Systematycznie opróżniaj zbiornik i wymieniaj
worek na pył.
ƔNie wolno odkurzać sierści na zwierzętach, ubrań na ludziach oraz odciągać wody z akwariów
(zagrożenie zdrowia ludzi i zwierząt).
ƔChroń odkurzacz przed opadami deszczu.
ƔNie wystawiać urządzenia na bezpośrednie działanie słońca ani innych źródeł ciepła.
ƔNie zbliżaj końcówki ssącej odkurzacza do przedmiotów, które mogą zastać pochwycone przez
zasysane powietrze (ryzyko uszkodzeń przedmiotów i odkurzacza).
ƔNie otwieraj zasobnika na śmieci podczas pracy odkurzacza.
ƔJeśli przewód zasilający podczas pracy uszkodzi się, odłącz bezzwłocznie zasilanie. NIE DOTYKAĆ
PRZEWODU PRZED ODŁĄCZENIEM ZASILANIA.
ƔWyciągnij wtyczkę z gniazda sieciowego:
–za każdym razem gdy odchodzisz od urządzenia;
–przed sprawdzeniem, czyszczeniem lub naprawą urządzenia;
ƔNaprawy odkurzacza powinny dokonywać tylko osoby uprawnione.
ƔNależy stosować tylko zalecane przez wytwórcę części zamienne.
Konserwacja i przechowywanie
ƔUtrzymywać w należytym stanie wszystkie podzespoły odkurzacza,
ƔWymieniać w celu zachowania bezpieczeństwa zużyte lub uszkodzone części.
ƔPrzechowywać poza zasięgiem dzieci.

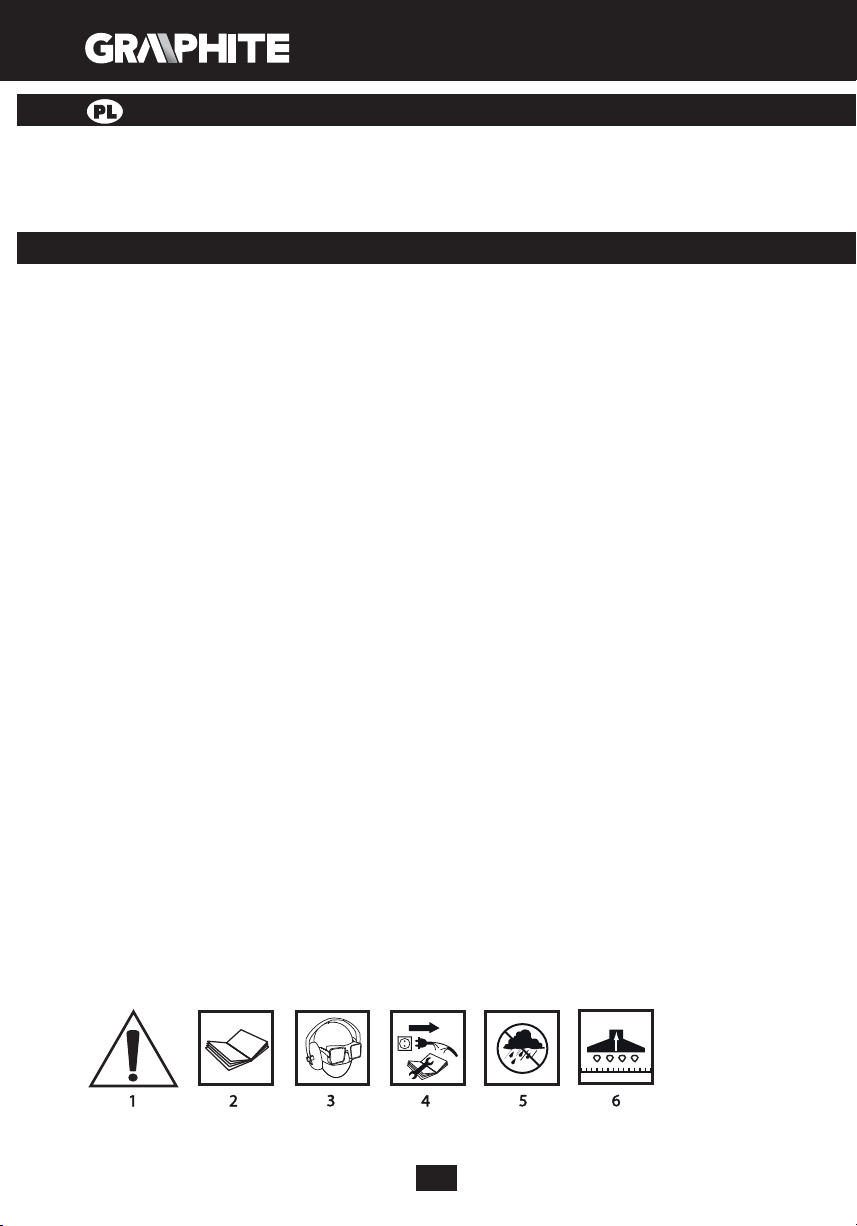

Objaśnienie zastosowanych piktogramów.
1. Uwaga zachowaj szczególne środki ostrożności.
2. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!

7
3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu, maski przeciwpyłowej).
4. Odłącz przewód zasilający przed rozpoczęciem czynności obsługowych lub naprawczych.
5. Chroń przed wilgocią.
6. Do odciągania wody stosuj odpowiednie końcówki.
UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.
Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków
zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania
urazów podczas pracy.
BUDOWA I ZASTOSOWANIE
Odkurzacz warsztatowy przeznaczony jest do wychwytywania i zasysania niepalnych pyłów, wiórów
drewnianych itp. w trybie pracy „na sucho” oraz do zasysania niepalnych cieczy i mieszanek wodno-
powietrznych w trybie pracy„na mokro”. Odkurzacz przystosowany jest do współpracy z elektronarzędziami
do odsysania wiórów i pyłów powstających podczas pracy elektronarzędziem. Urządzenie dostosowane
jest do podwyższonych obciążeń w zastosowaniach przemysłowych np. w rzemiośle i warsztatach
naprawczych oraz do wszelkich prac z zakresu samodzielnej działalności amatorskiej (majsterkowanie).
Dostosowany do pracy z pyłem gipsowym. Podczas odciągania pyłu z gipsu należy stosować
równocześnie ltr harmonijkowy i worek na pył.
Nie wolno używać urządzenia niezgodnie z jego przeznaczeniem.
OPIS STRON GRAFICZNYCH

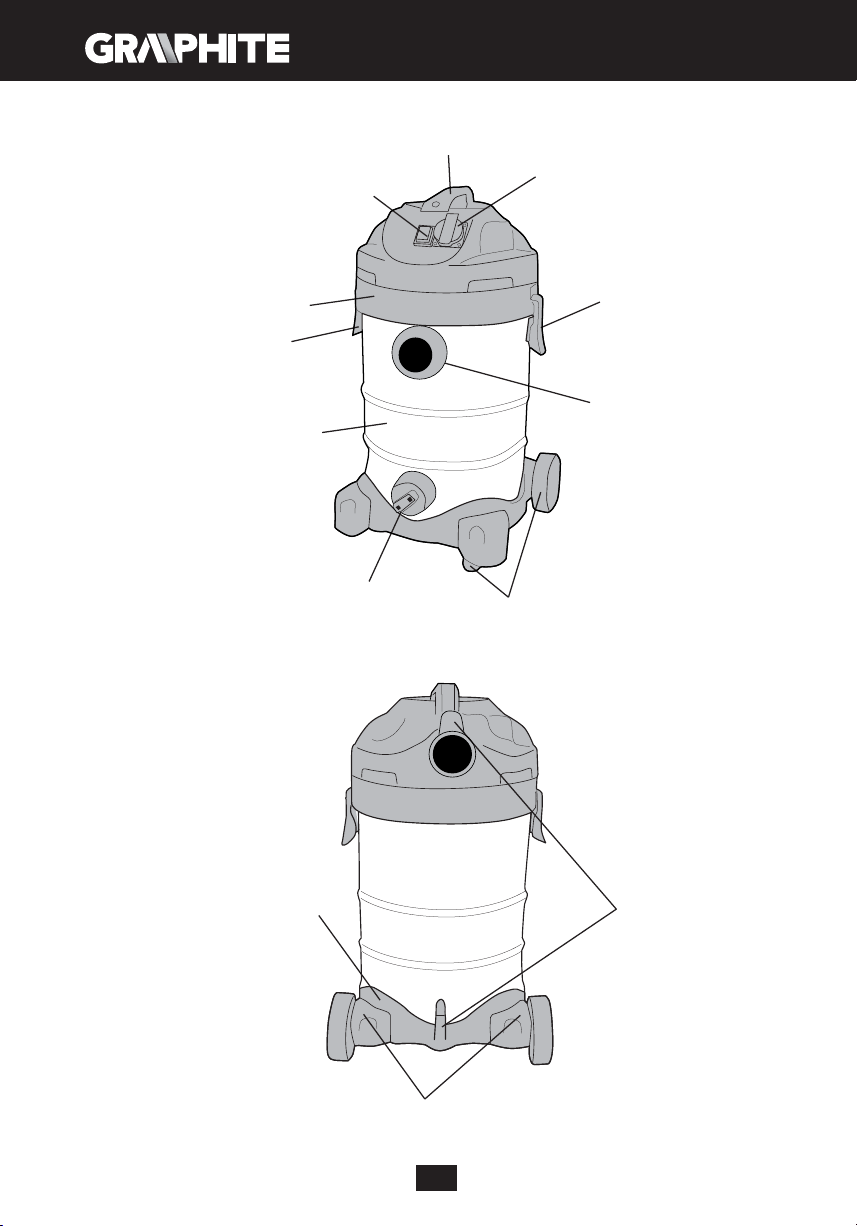

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach gracznych
niniejszej instrukcji.
1. Uchwyt transportowy
2. Gniazdo zasilające
3. Klamry mocujące
4. Gniazdo przyłączeniowe
5. Koła jezdne
6. Zbiornik
7. Obudowa górna
8. Włącznik
9. Korek spustowy
10.Wspornik kół jezdnych
11.Podstawa
12.Zaczep przewodu zasilającego
* Mogą występować różnice między rysunkiem a wyrobem.
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ/USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
1. Wąż ssący – 1 szt
2. Końcówka do podłóg – 2 szt
3. Końcówka do krawędzi – 1 szt
4. Koło jezdne – 4 szt
5. Rura teleskopowa – 1 szt
6. Papierowy worek na pył – 1 szt
7. Membrana piankowa – 1 szt

8
8. Filtr harmonijkowy – 1 szt
9. Zaczep przewodu zasilającego – 2 szt
10. Wspornik kół jezdnych - 4 szt
11. Adapter - 1 szt
PRZYGOTOWANIE DO PRACY

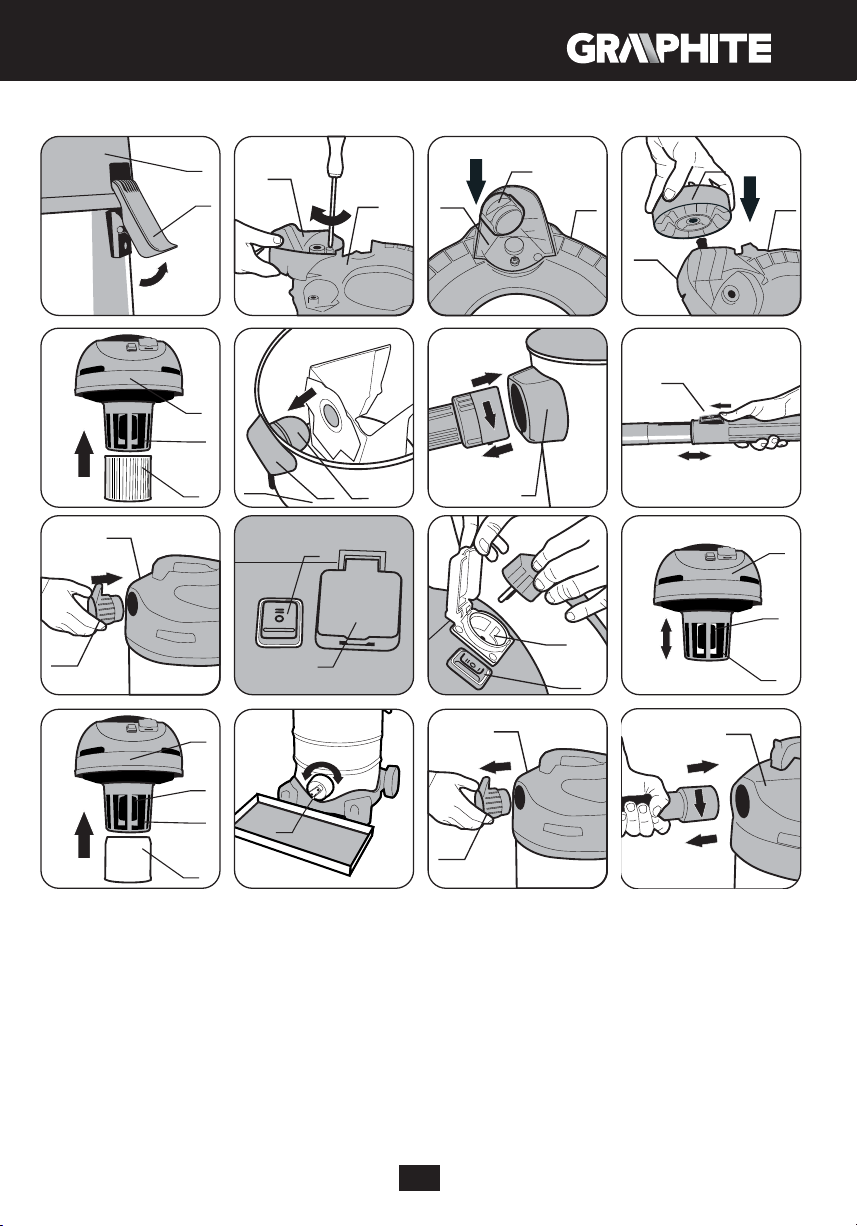

MONTAŻ KÓŁ JEZDNYCH
Zastosowanie kół jezdnych umożliwia łatwiejszy transport odkurzacza. Mniejsze, skrętne koła jezdne
umieszczone w przedniej części podstawy ułatwiają manewry podczas przemieszczania, natomiast tylne
większe koła transportowe zapewniają większą stabilność odkurzacza.
ƔZwolnić klamry mocujące (3) po obu stronach urządzenia i zdjąć obudowę górną (7) (rys. A).
ƔObrócić zbiornik (6) umieścić odpowiednio wsporniki kół jezdnych (10) w gniazdach podstawy (11) i
zamocować wkrętami (rys. B).
ƔZamontować przednie koła jezdne (5) wciskając je do otworów we wspornikach kół jezdnych (10) (rys. C).
ƔZamontować tylne koła jezdne (5) wciskając je na oś wsporników kół jezdnych (10) (rys. D).
ƔPonownie obrócić zbiornik i zamontować obudowę górną (7).
Odkurzacz może być transportowany na miejsce pracy poprzez przetaczanie na kołach jezdnych, przy
wykorzystaniu rękojeści transportowej (1).
WKŁADANIE /WYMIANA FILTRA HARMONIJKOWEGO
Odłączyć urządzenie od zasilania.
ƔZwolnić klamry mocujące (3) po obu stronach urządzenia i zdjąć obudowę górną (7).
ƔUmieścić ltr harmonijkowy (a) na obudowie pływaka (b) zwracając uwagę, czy został prawidłowo
zamontowany (rys. E).
ƔZamontować obudowę górną (7) i zabezpieczyć klamrami mocującymi (3).
Uszkodzony ltr harmonijkowy należy wymienić na nowy.
WKŁADANIE / WYJMOWANIE WORKA NA PYŁ
Do odkurzania„na sucho“ należy stosować worek na pył. Przy zastosowaniu worka na pył ltr harmonijkowy
nie zatyka się i może być dłużej eksploatowany a późniejsze usuwanie nieczystości jest ułatwione.
ƔZwolnić klamry mocujące (3) po obu stronach urządzenia i zdjąć obudowę górną (7).
ƔNasunąć otwór worka na pył na króciec (c) umieszczony w zbiorniku (6) (rys. F).
ƔUpewnić się, czy worek na pył przylega na całej swojej długości do wewnętrznej ścianki zbiornika.
ƔNałożyć obudowę górną (7) i zabezpieczyć klamrami mocującymi (3).
ƔWyjmowanie worka na pył przebiega w odwrotnej kolejności.
Systematycznie kontrolować stan napełnienia worka na pył. Po całkowitym napełnieniu wymienić
worek na pył na nowy.
MONTAŻ WĘŻA SSĄCEGO
ƔWsunąć końcówkę węża ssącego do gniazda przyłączeniowego (4), obrócić w prawo i lekko pociągnąć
do tyłu (rys. G).
ƔDrugi koniec węża ssącego podłączyć do rury teleskopowej.
ƔDemontaż węża ssącego przebiega w odwrotnej kolejności do jego montażu.
MONTAŻ RURY TELESKOPOWEJ I KOŃCÓWEK
ƔWcisnąć mocowanie węża ssącego do uchwytu rury teleskopowej tak, aby zatrzaski trały na swoje miejsce.
ƔPrzesunąć do dołu przycisk (g), po czym wysunąć rurę teleskopową na pożądaną długość (rys. H).
ƔZałożyć odpowiednią końcówkę na rurę teleskopową.
Końcówki do podłóg są szczególnie przydatne do czyszczenia dużych powierzchni oraz podczas pracy „na
mokro”. Końcówka do krawędzi natomiast jest odpowiednia do czyszczenia krawędzi, naroży lub zagłębień.
MONTAŻ ZACZEPÓW PRZEWODU ZASILAJĄCEGO
ƔWcisnąć dolny zaczep przewodu zasilającego (12) w otwór w podstawie (11).
ƔWsunąć górny zaczep przewodu zasilającego (12) w otwór w obudowie górnej (7) (rys. I).

9
PRACA / USTAWIENIA
WŁĄCZANIE / WYŁĄCZANIE
Napięcie sieci musi odpowiadać wielkości napięcia podanego na tabliczce znamionowej odkurzacza.
Odkurzacz wyposażony jest w 3-położeniowy włącznik (8). W zależności od rodzaju wykonywanej pracy
ustawić włącznik w odpowiednie położenie (rys. J).
ƔPoz I = (górne położenie włącznika) urządzenie działa jak standardowy odkurzacz.
ƔPoz 0 = (środkowe położenie włącznika) wyłączony.
ƔPoz II = (dolne położenie włącznika) odkurzacza można używać tylko z zewnętrznym urządzeniem
(elektronarzędziem) podłączonym do gniazdka zasilającego odkurzacza.
Jeżeli odkurzacz nie jestużywany do pochłanianiaszkodliwych dlazdrowia materiałów możnaje odprowadzać
bezpośrednio do zbiornika (6) bez konieczności stosowania ltra harmonijkowego lub worka na pył.
ODCIĄGANIEWIÓRÓW I PYŁÓW POWSTAJĄCYCH PODCZAS PRACY ELEKTRONARZĘDZIEM
ƔWłożyć do odkurzacza ltr harmonijkowy (a) do czyszczenia silnych zabrudzeń lub worek na pył.
ƔWłożyć wtyczkę elektronarzędzia do gniazda (2) (pobór mocy podłączonego elektronarzędzia nie
może przekraczać 2000 W) (rys. K).
ƔWłączyć odkurzacz – wcisnąć przycisk włącznika (8) w poz. II.
Powybraniutegotrybupracyodkurzaczmożnaużytkowaćjedyniewpołączeniuzelektronarzędziem.
Należy pamiętać, że odkurzacz uruchamiany będzie automatycznie (z niewielkim opóźnieniem)
poprzez podłączone do gniazda elektronarzędzie.
Gniazdo odkurzacza można użytkować tylko do celów podanych w niniejszej instrukcji obsługi.
Podczas odciągania pyłu z gipsu należy stosować równocześnie ltr harmonijkowy i worek na pył
PRACA„NA MOKRO“
Nie wolno zasysać odkurzaczem żadnych płynów łatwopalnych lub wybuchowych takich jak np.
benzyna, oleje, alkohole, rozpuszczalniki itp. oraz gorących i żarzących się pyłów i materiałów.
Membrana piankowa odltrowuje duże zanieczyszczenia z cieczy.
ƔZwolnić klamry mocujące (3) po obu stronach urządzenia i zdjąć obudowę górną (7).
ƔUsunąć ltr harmonijkowy (a) i/lub worek na pył.
ƔOpróżnić zbiornik z nieczystości.
ƔSprawdzić, czy pływak (h) może się całkowicie unieść w linii prostej w swojej obejmie (b) (rys. L).
ƔNasunąć membranę piankową (i) na obejmę (b) pływaka (h) (rys. M).
ƔZamontować obudowę górną (7) i zabezpieczyć klamrami mocującymi (3).
Jeśli zostanie osiągnięta maksymalna wysokość napełnienia zbiornika wodą dźwięk silnika wyraźnie
się zmienia, należy natychmiast wyłączyć odkurzacz celem opróżnienia zbiornika.
OPRÓŻNIANIE ZBIORNIKA Z BRUDNEJ WODY
ƔPodstawić kuwetę lub inne naczynie i odkręcić korek spustowy (9) (rys. N).
ƔPo spuszczeniu wody, dokręcić korek spustowy (9).
PRZEDMUCHIWANIE
Doprzedmuchiwania(np.bruduosadzonegow narożach)należy wyjąćgórnyzaczepprzewoduzasilającego
(12) znajdujący się w obudowie górnej (7) (rys. O). Wyjąć wąż ssący z gniazda przyłączeniowego (4) i włożyć
go do otworu w obudowie górnej (7) (rys. P).
OBSŁUGA I KONSERWACJA
Przed przystąpieniem do jakichkolwiek czynności regulacyjnych, obsługowych lub naprawczych
należy urządzenie odłączyć od sieci zasilającej.
ƔRegularne czyszczenie zapewnia, że maksymalna wydajność ssąca pozostaje dłużej zachowana.
ƔObudowę odkurzacza oczyścić z pyłu i brudu lekko zwilżoną szmatką. Podczas tej czynności woda nie
może dostać się do wnętrza silnika.

10
ƔOpróżnić, dokładnie oczyścić oraz starannie wysuszyć zbiornik za każdym razem, kiedy czyszczenie
dotyczyło mokrego brudu i cieczy. Ciecze i mokry brud przyspieszają rozwój bakterii.
ƔJeśli używany był ltr harmonijkowy należy go wyjąć i oczyścić za pomocą szczotki. Częstotliwość
konieczności oczyszczania ltra harmonijkowego zależna jest od rodzaju i ilości pyłów.W razie potrzeby
wymienić na nowy. Należy używać tylko oryginalnych ltrów harmonijkowych.
ƔPływak i membrana piankowa muszą być dokładnie oczyszczone i wysuszone, aby uniknąć tworzenia
się pleśni.
ƔJeśli używany był worek na pył, należy go wymienić po całkowitym napełnieniu.
ƔOdkurzacz należy przechowywać w miejscu suchym, niedostępnym dla dzieci.
ƔWymianę przewodu zasilającego lub inne naprawy należy powierzać wyłącznie autoryzowanemu
warsztatowi serwisowemu.
CZYSZCZENIE PO PRACY„NA MOKRO”
ƔPo zakończeniu pracy zassać 1 do 2 litrów czystej wody, co spowoduje przepłukanie rury teleskopowej
i węża ssącego.
ƔWyłączyć odkurzacz włącznikiem (8) i wyjąć wtyczkę z gniazdka sieciowego.
ƔUnieść wąż ssący, aby woda w nim pozostająca mogła wypłynąć do zbiornika (6).
ƔOpróżnić zbiornik z brudnej wody, odkręcając korek spustowy (9).
ƔOdłączyć wąż ssący, zwolnić klamry mocujące (3) po obu stronach urządzenia i zdjąć obudowę górną (7).
ƔOpróżnić zbiornik, oczyścić, pozostawić do wyschnięcia.
PRZECHOWYWANIE
Specjalne nacięcia na wspornikach kół jezdnych (10) umożliwiają umieszczenie w nich akcesoriów odkurzacza
celem praktycznego przechowania jak również zapewniają wygodę podczas ich zmiany w trakcie pracy.
Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.
PARAMETRY TECHNICZNE
DANE ZNAMIONOWE
Odkurzacz warsztatowy
Parametr Wartość
Napięcie zasilania 230 V AC
Częstotliwość zasilania 50 Hz
Moc znamionowa 1500W
Max. moc odbiornika 2000 W
Wysokość 640 mm
Średnica zewnętrzna 340 mm
Pojemność całkowita zbiornika 30 l
Pojemność użytkowa zbiornika 22 l
Długość węża ssącego 2 m
Średnica końcówki węża ssącego 35 mm
Moc ssąca 18 kPa
Min. przepływ powietrza 58 l/s
Klasa ochronności I
Klasa ochronności obwodu odbiornika I
Stopień ochrony IPX4
Masa 8,5 kg
Rok produkcji 2019

11
OCHRONA ŚRODOWISKA
Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je
do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu
lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla
środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska
i zdrowia ludzi.
* Zastrzega się prawo dokonywania zmian.
„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa
Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych
fotograi, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą
z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie,
publikowanie, modykowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej
na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.
GWARANCJA I SERWIS
Warunki gwarancji oraz opis postepowania w przypadku reklamacji zawarte są w załączonej Karcie
Gwarancyjnej.
Serwis Centralny
GTX Service tel. [phone]
Ul. Pograniczna 2/4 fax. [phone]
02-285 Warszawa e-mail graphit[email protected]
Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie
internetowej gtxservice.pl
GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń
i elektronarzędzi. Pełna oferta części i usług na gtxservice.pl.
Zeskanuj QR kod i wejdź na gtxservice.pl

12
Deklaracja Zgodności WE
/EC Declaration of Conformity/
/Megfelelőségi Nyilatkozat EK/
/ES vyhlásenie o zhode/
PL EN HU SK
Producent
/Manufacturer//Gyártó//Výrobca/ Grupa Topex Sp. z o.o. Sp.k.
ul. Pograniczna 2/4, 02-285 Warszawa
Wyrób
/Product/
/Termék/
/Produkt/
Odkurzacz elektryczny
/Vacuum cleaner/
/Ipari Porszívó/
/Vysávač/
Model
/Model//Modell//Model/ 59G607
Numer seryjny
/Serial number//Sorszám//Poradové číslo/ 00001 ÷ 99999
Opisany wyżej wyrób jest zgodny z następującymi dokumentami:
/The above listed product is in conformity with the following UE Directives:/
/A fent jelzett termék megfelel az alábbi irányelveknek:/
/Vyššie popísaný výrobok je v zhode s nasledujúcimi dokumentmi:/
Dyrektywa Maszynowa 2006/42/WE
/Machinery Directive 2006/42/EC/
/2006/42/EK Gépek/
/Smernica Európskeho Parlamentu a Rady 2006/42/ES/
Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE
/EMC Directive 2014/30/EU/
/2014/30/EU Elektromágneses összeférhetőség/
/EMC Smernica Európskeho Parlamentu a Rady 2014/30/EÚ/
Dyrektywa o RoHS 2011/65/UE
/RoHS Directive 2011/65/EU/
/RoHS irányelv 2011/65/EU/
/RoHS Smernica Európskeho Parlamentu a Rady 2011/65/EÚ/
oraz spełnia wymagania norm:
/and fulls requirements of the following Standards:/
/valamint megfelel az alábbi szabványoknak:/
/a spĺňa požiadavky:/
EN 60335-2-2:2010+A11:2012+A1:2013; EN 60335-1:2012+A11:2014; EN 62233:2008;
EN 55014-1:2017; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013;
IEC 62321:2008
Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:
/Nameandaddress of thepersonwho established intheCommunity and authorized tocompile the technicalfile:/
/Aműszakidokumentációösszeállítására felhatalmazott,aközösség területénlakóhellyel vagyszékhellyel rendelkezőszemélyneve éscíme:/
/Menoaadresa osobyalebobydliska vEÚ poverenázostavenímtechnickej dokumentácie:/
Paweł Kowalski
Ul. Pograniczna 2/4
02-285 Warszawa
Paweł Kowalski
Pełnomocnik ds. jakości rmy GRUPA TOPEX
/GRUPA TOPEX Quality Agent/
/A GRUPA TOPEX Minőségügyi meghatalmazott képviselője/
/Splnomocnenec Kvalita TOPEX GROUP/
Warszawa, 2018-07-23

13
TRANSLATION OF THE ORIGINAL INSTRUCTIONS
WORKSHOP VACUUM CLEANER
59G607
CAUTION: BEFORE USING THE DEVICE READ THIS MANUAL CAREFULLY AND KEEP IT FOR FUTURE
REFERENCE.
DETAILED SAFETY REGULATIONS
ADDITIONAL SAFETY RULES
ƔBefore connecting the vacuum cleaner to a power network ensure the supply voltage matches the
voltage on the rating plate of the tool.
ƔConnect the vacuum cleaner only to electrical system equipped with residual current circuit breaker
that will cut the power o when earth leakage current exceeds 30 mAin less than 30 ms.
ƔSwitch o the vacuum cleaner when the tank is lled with water.
ƔKeep the power cord of the device away from moving parts of other tools at all times.
ƔTo connect the vacuum cleaner and vacuum cleaner with receiver use appropriate power cord designed
for outdoors operation and appropriate capacity.
ƔProtect power cord against spilled water, oil and other chemical substances.
ƔDo not use the vacuum cleaner in environment with explosive vapours, gases and in proximity of
explosive materials.
ƔDo not use the vacuum cleaner to gather glowing dust, or corrosive, explosive or ammable materials
or liquids, e.g. oils, solvents, petrol.
ƔUse lter appropriate for the planned task.
ƔDo not operate with full tank or dust bag. Empty the tank and replace dust bag regularly.
ƔDo not use the vacuum cleaner to clean fur on animals, clothes on persons, and drain water from
aquaria (risk for human and animal health).
ƔProtect the vacuum cleaner from rain.
ƔDo not expose the device to direct sunlight or other source of heat.
ƔDo not bring the suction attachment of the vacuum cleaner close to objects, which may be caught by
sucked air (risk of damage of objects and the vacuum cleaner).
ƔDo not open dirt container during operation of the vacuum cleaner.
ƔIf the power cord is damaged during operation, disconnect the power supply immediately. DO NOT
TOUCH POWER CORD BEFORE DISCONNECTING THE POWER SUPPLY.
ƔRemove plug from mains socket:
Ɣwhenever you go away from the tool;
Ɣbefore checking, cleaning or repairing the tool.
ƔOnly authorized persons should repair the vacuum cleaner.
ƔUse only spare parts recommended by the manufacturer.
Maintenance and storing
ƔKeep all parts of the vacuum cleaner in good technical condition.
ƔTo keep the operation safe, replace worn out and damaged parts.
ƔKeep the tool beyond reach of children.
Explanation of used symbols
1. Warning, use precaution measures.
2. Read instruction manual, observe warnings and safety conditions therein!
3. Use personal protection measures (protective goggles, earmu protectors, dust mask).

14
4. Disconnect the power cord before starting maintenance or operation.
5. Protect against humidity.
6. Use appropriate attachment to drain water.
CAUTION!This device is designed to operate indoors.
The design is assumed to be safe, protection measures and additional safety systems are used,
nevertheless there is always a small risk of injuries at work.
CONSTRUCTION AND USE
Workshop vacuum cleaner is designed to suck non-ammable dusts, shavings etc. in dry operation mode,
or non-ammable liquids and water-air mixtures in wet operation mode.
The vacuum cleaner can work with power tools and suck o shavings and dusts appearing during power
tool operation. The device is designed for greater loads in industry applications, e.g. craft and repair
workshops and all works from the scope of individual, amateur activities (tinkering).
Designed for use with gypsum dust. When sucking o gypsum dust use pleated lter and dust bag.
Use the tool according to its purpose only.
DESCRIPTION OF DRAWING PAGES
Below enumeration refers to the device elements depicted on the drawing pages of this manual.
1. Transport handle
2. Power supply socket
3. Fixing clamps
4. Connection socket
5. Wheels
6. Container
7. Upper body
8. Switch
9. Drain plug
10.Support for wheels
11.Base
12.Power cord hook
* Dierences may appear between the product and drawing.
MEANING OF SYMBOLS
CAUTION
WARNING
ASSEMBLY/SETTINGS
INFORMATION
EQUIPMENT AND ACCESSORIES
1. Suction hose – 1 pce
2. Floor attachment – 2 pcs
3. Crevice attachment – 1 pce
4. Castor – 4 pcs
5. Telescopic pipe – 1 pce
6. Paper dust bag – 1 pce
7. Foam membrane – 1 pce
8. Pleated lter – 1 pce
9. Power cord hook – 2 pcs
10. Support for wheels – 4 pcs
11. Adaptor – 1 pce

15
PREPARATION FOR OPERATION
INSTALLATION OF WHEELS
Use of wheels facilitate transportation of the vacuum cleaner. Smaller castors are located in front base
facilitate manoeuvring, large back transport wheels guarantee stability of the vacuum cleaner.
ƔRelease xing clamps (3) on both sides of the device and remove upper body (7) (g. A).
ƔTurn the container (6), place support for wheels (10) in the base sockets (11) and x with screws (g. B).
ƔInstall front castors (5) by pushing them into holes in the support for castors (10) (g. C).
ƔInstall rear wheels (5) by pushing them into holes in the support for wheels (10) (g. D).
ƔTurn the container again and install upper body (7).
You can transport the vacuum cleaner a work place by rolling on castors with the use of transport handle (1).
INSTALLATION / REPLACEMENT OF PLEATED FILTER
Disconnect the tool from power supply.
ƔRelease xing clamps (3) on both sides of the device and remove upper body (7).
ƔPlace pleated lter (a) on the oat body (b). Ensure it is installed properly (g. E).
ƔInstall upper body (7) and secure with xing clamps (3).
Replace damaged pleated lter with a new one.
INSTALLATION / REMOVAL OF DUST BAG
Dry cleaning requires dust bag. Using the dust bag prevents clogging of the pleated lter and extends its
lifetime, and facilitates emptying the waste later.
ƔRelease xing clamps (3) on both sides of the device and remove upper body (7).
ƔSlide the dust bag hole onto connector pipe (c) located in the tank (6) (g. F).
ƔEnsure the dust bag adheres to inner wall of the tank in its whole length.
ƔPut upper body in place (7) and secure with xing clamps (3).
ƔTo remove the dust bag, proceed with above procedure in reverse order.
Check lling of the dust bag regularly. When the dust bag is full, replace it with a new one.
INSTALLATION OF SUCTION HOSE
ƔSlide the suction hose into the connection socket (4), turn clockwise and gently pull back (g. G).
ƔConnect the other end of the suction hose to telescopic pipe.
ƔDeinstallation of the suction hose is similar to installation, only the sequence of actions is reversed.
INSTALLATION OF TELESCOPIC PIPE AND ATTACHMENTS
ƔPush the suction hose connection to the telescopic pipe holder so the latches snap in place.
ƔMove the slider (g) down and extend the telescopic pipe to desired length (g. H).
ƔPut appropriate attachment onto telescopic pipe.
Floor attachments are especially useful for cleaning large areas and in wet operation mode. Crevice
attachment is suitable for cleaning edges, corners and crevices.
INSTALLATION OF POWER CORD HOOKS
ƔPush lower hook for power cord (12) into hole in the base (11).
ƔPush upper hook for power cord (12) into hole in the upper body (7) (g. I).
OPERATION / SETTINGS
SWITCHING ON / SWITCHING OFF
The mains voltage must match the voltage on the label of the vacuum cleaner.
Vacuum cleaner features 3-position switch (8). Depending on the work performed set the switch in
appropriate position (g. J).
ƔPos I (upper position of the switch) – device operates like ordinary vacuum cleaner.

16
ƔPos 0 (middle position of the switch) – switched o.
ƔPos II (bottom position of the switch) – vacuum cleaner can only be used with external device (power
tool) connected to power socket of the vacuum cleaner.
When using the vacuum cleaner to gather materials which are not harmful to health, they can be collected
in the tank (6) directly, use of pleated lter or dust bag is not necessary.
EXTRACTION OF DUSTS AND SCOBS PRODUCED DURING POWER TOOL OPERATION
ƔPut dust bag to clean heavy dirt or pleated lter (a) into the vacuum cleaner.
ƔPlace power tool plug in the mains socket (2) (power consumption of connected power tool must not
exceed 2000 W) (g. K)
ƔSwitch on the vacuum cleaner – press the switch (8) to pos. II.
In this mode of operation vacuum cleaner can only be used with power tool connected. Remember
thatthevacuumcleanerwill be switched on automatically (with shortdelay)bypowertoolconnected
to the socket.
Vacuum cleaner socket can be used only for purposes specied in this instruction manual.
When sucking o gypsum dust use pleated lter and dust bag.
WET OPERATION
Do not use the vacuum cleaner to suck o ammable or explosive liquids, such as petrol, oils,
alcohols, solvents etc. and hot or glowing dusts and materials.
Foam membrane lters out large contaminations from liquids.
ƔRelease xing clamps (3) on both sides of the device and remove upper body (7).
ƔRemove pleated lter (a) and/or dust bag.
ƔEmpty the tank from dirt.
ƔEnsure the oat (h) can elevate in its ring in straight line (b) (g. L).
ƔPut foam membrane (i) onto the ring (b) of the oat (h) (g. M).
ƔInstall upper body (7) and secure with xing clamps (3).
When water reaches its maximum allowable level in the tank, sound produced by motor changes
noticeably. Switch o the vacuum cleaner immediately and empty the tank.
EMPTYING DIRTY WATER FROM CONTAINER
ƔPlace tray or other vessel and unscrew the drain plug (9) (g. N).
ƔOnce the water has been drained screw in the drain plug (9).
BLOWING THROUGH
Before blowing through (e.g. dirt depositions in corners), remove upper hook for the power cord (12)
located on the upper body (7) (g. O). Remove suction hose from the connection socket (4) and attach it to
hole in the upper body (7) (g. P).
OPERATION AND MAINTENANCE
Disconnect the tool from power supply network before starting any adjustment, maintenance or
repair.
ƔRegular cleaning assures longer maximum suction eciency.
ƔClean dirt and dust o the vacuum cleaner body with damp cloth. Do not allow water to get inside
the motor.
ƔEmpty, clean and dry carefully the tank each time after cleaning wet dirt and liquids. Liquids and wet
dirt speeds up growth of bacteria.
ƔIf pleated lter was used, remove and clean with a brush. Frequency of pleated lter cleaning depends on
type and amount of dusts. Replace lter with a new one when necessary. Use only original pleated lters.
ƔFloat and foam membrane must be cleaned and dried thoroughly to avoid growth of mould.
ƔIf dust bag was used, replace with a new one when it is full.
ƔStore the vacuum cleaner in dry place, beyond reach of children.
ƔEntrust replacement of power cord and other repairs only to authorized service workshop.

17
CLEANING AFTER WET OPERATION
ƔWhen the work is nished, suck 1 to 2 litres of clean water, this will ush telescopic pipe and suction hose.
ƔSwitch o the vacuum cleaner with the switch (8) and remove plug from mains socket.
ƔLift the suction hose so water contained can ow into the tank (6).
ƔUnscrew the drain plug (9) to empty the dirty water from the container.
ƔDisconnect the suction hose, release xing clamps (3) on both sides of the device and remove upper
body (7).
ƔEmpty the tank, clean, leave to dry.
STORAGE
Special incisions on the wheels support (10) allow to put the vacuum cleaner accessories in them for
convenient storage and allow convenient changes during operation.
All faults should be repaired by service workshop authorized by the manufacturer.
TECHNICAL PARAMETERS
RATED PARAMETERS
Workshop Vacuum Cleaner
Parameter Value
Supply voltage 230 V AC
Current frequency 50 Hz
Rated power 1500W
Max. receiver power 2000 W
Height 640 mm
Outside diameter 340 mm
Total tank capacity 30 l
Usable tank capacity 22 l
Length of suction hose 2 m
Diameter of suction hose tip 35 mm
Suction power 18 kPa
Min. air ow 58 l/s
Protection class I
Protection class of the receiver circuit I
Protection level IPX4
Weight 8,5 kg
Year of production 2019
ENVIRONMENT PROTECTION
Do not dispose of electrically powered products with household wastes, they should be utilized in proper
plants. Obtain information on waste utilization from your seller or local authorities. Used up electric
and electronic equipment contains substances active in natural environment. Unrecycled equipment
constitutes a potential risk for environment and human health.
* Right to introduce changes is reserved.
“Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa with seat in Warsaw at ul. Pograniczna 2/4 (hereinafter Grupa
Topex) informs, that all copyrights to this instruction (hereinafter Instruction), including, but not limited to, text, photographies, schemes,
drawings and layout of the instruction, belong to Grupa Topex exclusively and are protected by laws accordingly to Copyright and Related
Rights Act of 4 February 2004 (ustawa o prawie autorskim i prawach pokrewnych, Dz. U. 2006 No 90 item 631 with later ammendments).
Copying, processing, publishing, modications for commercial purposes of the entire Instruction or its parts without written permission of
Grupa Topex are strictly forbidden and may cause civil and legal liability.

18
ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG
WERKSTATTSTABUSAUGER
59G607
ANMERKUNG: LESEN SIE VOR DER INBETRIEBNAHME DIESES GERÄTES GRÜNDLICH DIE VORLIEGENDE
BETRIEBSANLEITUNG DURCH UND BEWAHREN SIE SIE AUF.
DETAILLIERTE SICHERHEITSVORSCHRIFTEN
ZUSÄTZLICHE SICHERHEITSREGELN
ƔVor dem Anschließen des Staubsaugers ans Netz prüfen Sie stets, dass die Netzspannung der auf dem
Typenschild angegebenen Nennspannung des Gerätes entspricht.
ƔDer Staubssauger ist nur an die Elektroinstallation mit dem Dierenzstromschutz anzuschließen, die
Versorgung unterbrechen wird, falls der Leckstrom 30 mAinnerhalb von 30 ms überschreiten wird.
ƔNach dem Einfüllen des Wasserbehälters ist der Staubsauger auszuschalten.
ƔDie Versorgungsleitung des Gerätes halten Sie stets fern von beweglichen Teilen des Staubsaugers.
ƔZum Anschluss des Staubsaugers und des Staubsaugers mit einem Empfänger ist ein entsprechendes
Netzkabel mit einer entsprechenden Belastung einzusetzen, die für den Betrieb im Freien geeignet ist
ƔDer Kontakt des Netzkabels mit verschüttetemWasser, Öl und anderen chemischen Stoen ist zu vermeiden.
ƔDer Staubsauger darf in keiner Umgebung, in der Gase, explosive Dünste vorhanden sind, oder in der
Nähe von explosiven Stoen verwendet werden.
ƔMit dem Staubsauger dürfen keine heiße Asche, keine korrosiven, explosiven oder entzündbare Stoe
bzw. Flüssigkeiten z. B. Öle, Lösungsmittel, Benzin gesaugt werden.
ƔEin für die geplante Aufgabe geeigneter Filter ist zu verwenden.
ƔMit vollem Behälter oder Staubbeutel darf nicht gearbeitet werden. Der Behälter ist regelmäßig zu
entleeren, der Staubbeutel ist regelmäßig auszutauschen.
ƔDas Saugen von Tierhaar an Tieren, Kleiderstücke an Menschen sowie das Absaugen von Wasser aus
einem Aquarium ist abgesagt (Gefahr für Menschen und Tiere).
ƔDen Staubsauger vor Regen schützen.
ƔDas Gerät der direkten Einwirkung der Sonne oder anderen Wärmequellen nicht aussetzen.
ƔDie Saugdüse des Staubsaugers nicht an Gegenstände annähern, die von der Ansaugluft verfangen
werden können (Die Gefahr der Beschädigung von Gegenständen und des Staubsaugers).
ƔDen Abfallbehälter nicht önen, wenn der Staubsauger läuft.
ƔFalls das Netzkabel beim Betrieb beschädigt wird, schalten Sie unverzüglich die Netzversorgung aus.
DIE LEITUNG VOR DEM AUSSCHALTEN DER NETZVERSORGUNG NICHT BERÜHREN.
ƔTrennen Sie den Stecker von der Steckdose:
Ɣimmer, wenn Sie vom Gerät weggehen;
Ɣvor jeder Inspektion, Reinigung oder Reparatur des Gerätes;
ƔMit der Reparatur des Staubsaugers nur qualizierte Fachkraft beauftragen.
ƔNur die vom Hersteller empfohlenen Ersatzteile verwenden.
Wartung und Aufbewahrung
ƔAlle Bauteile des Staubsaugers im einwandfreien Zustand aufrechterhalten,
ƔTauschen Sie gebrauchte oder beschädigte Teile aus, um den sicheren Betrieb zu gewährleisten.
ƔAußerhalb der Reichweite von Kindern aufbewahren.

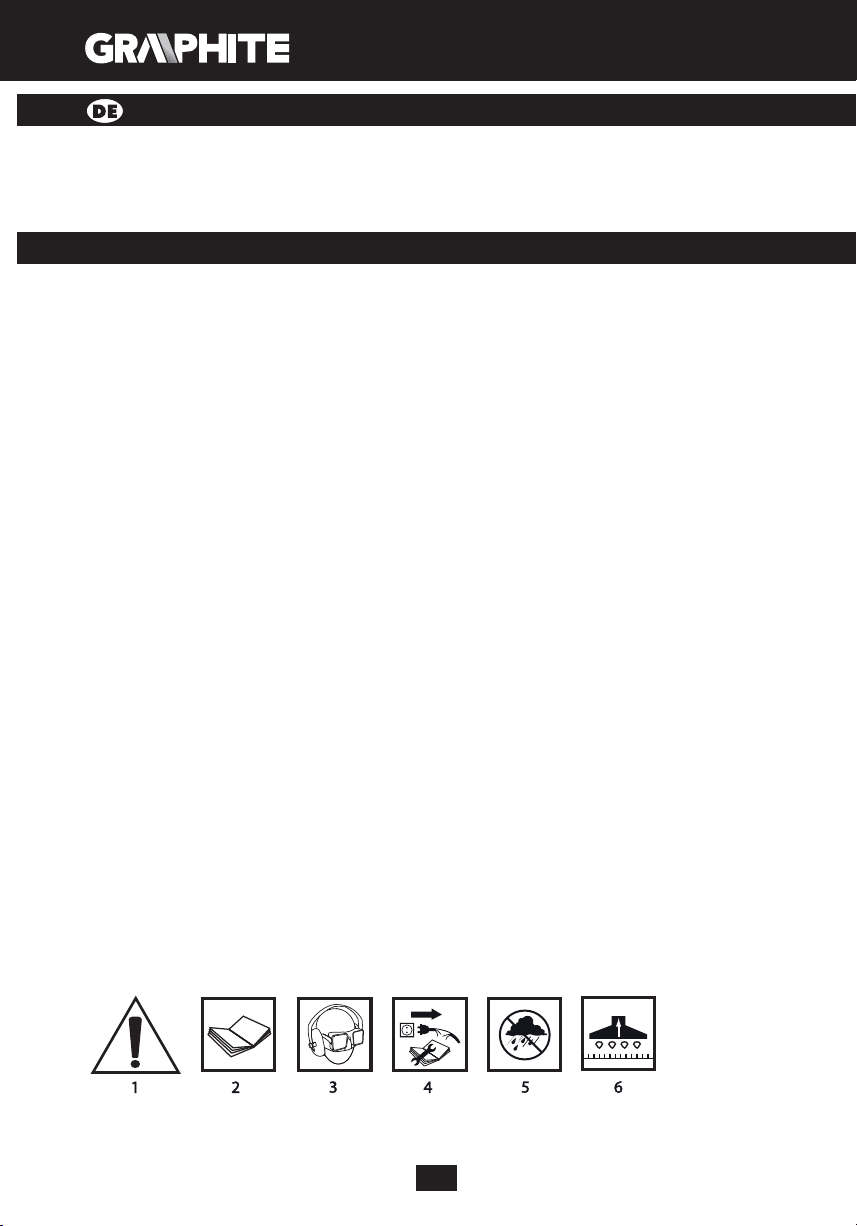

Erläuterung zu den eingesetzten Piktogrammen.
1. Achtung! Besondere Sicherheitsvorkehrungen beachten.
2. Die Betriebsanleitung durchlesen und die darin enthaltenen Warnhinweise und Sicherheitshinweise
beachten!

19
3. Persönliche Schutzausrüstung (Schutzbrille, Gehörschutz Staubschutzmaske tragen) tragen.
4. Die Versorgungsleitung vor allen Wartungs- und Reparaturarbeiten abtrennen.
5. Vor Feuchte schützen.
6. Zum Absaugen von Wasser geeignete Saugdüsen verwenden.
ACHTUNG! Das Gerät ist für den Betrieb in Innenräumen bestimmt.
Trotz dem Einsatz einer sicheren Konstruktion, von Sicherheitseinrichtungen und zusätzlichen
Schutzeinrichtungen besteht stets das Restrisiko einerVerletzung beim Betrieb des Gerätes.
AUFBAU UND ANWENDUNG
DerWerkstatt-Staubsauger ist für das Fangen und Ansaugen von nicht entammbaren Stäuben, Holzspänen
usw. im trockenen Verfahren sowie das Ansaugen von nicht entammbaren Flüssigkeiten und Wasser-
Luft-Mischungen im nassen Verfahren bestimmt. Der Industriestaubsauger ist an die Zusammenarbeit
mit Elektrogeräten zum Ansaugen von Spänen und Stäuben, die beim Betrieb des Elektrowerkzeugs
entstehen, angepasst. Das Gerät ist an erhöhte Belastungen im industriellen Betrieb, z. B. im Handwerk
und Reparaturwerkstätten sowie an alle Arbeiten, die Zuhause selbst durchgeführt werden (Heimwerker),
angepasst.
Zum Einsatz mit Gipsstaub geeignet. Beim Ansaugen des Gipsstaubes sind der Faltenlter und der
Staubbeutel gleichzeitig einzusetzen.
Nichtbestimmungsgemäße Verwendung des Gerätes ist nicht zugelassen.
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die Elemente des Gerätes, die auf den Seiten mit
Graphiken dargestellt werden.
1. Transporthaltegri
2. Steckdose
3. Halteklammern
4. Anschlussdose
5. Räder
6. Behälter
7. Obergehäuse
8. Hauptschalter
9. Ablassdeckel
10.Radaufnahme
11.Gestell
12.Hacken für Netzkabel
* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten.
BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN
ACHTUNG
WARNUNG
MONTAGE/EINSTELLUNGEN
INFORMATION
AUSSTATTUNG UND ZUBEHÖR
1. Ansaugschlauch - 1 St.
2. Saugdüse für Fußboden - 2 St.
3. Saugdüse für Kanten - 1 St.
4. Rad - 4 St.
5. Teleskoprohr - 1 St.
6. Staubbeutel aus Papier - 1 St.

20
7. Schaummembrane - 1 St.
8. Faltenlter - 1 St.
9. Hacken für Netzkabel - 2 St.
10. Radaufnahme - 4 St.
11. Adapter - 1 St.
BETRIEBSVORBEREITUNG
RÄDER MONTIEREN
Dank den Rädern lässt sich der Staubsauger leichter transportieren. Die kleineren Umlenkräder imVorderteil
des Gestells erleichtern das Hantieren beim Transportieren und die größeren hinteren Transporträder
sorgen für bessere Stabilität des Staubsaugers.
ƔDie Halteklammern (3) an beiden Seiten des Gerätes lösen und das Obergehäuse (7) (Abb. A)
entfernen.
ƔDen Behälter (6) drehen, die entsprechenden Aufnahmen für Räder (10) am Gestell (11) anbringen und
mit Schaftschrauben (Abb. B) befestigen.
ƔDie vorderen Räder (5) montieren, indem sie in die Önungen in den Aufnahmen (10) (Abb. C)
eingesteckt werden.
ƔDie hinteren Räder (5) montieren, indem sie auf die Achse in den Aufnahmen (10) (Abb. D) gesteckt
werden.
ƔDen Behälter wieder umdrehen und das Obergehäuse (7) montieren.
Der Staubsauger kann zum Einsatzort auf Rädern mit Hilfe des Transportgries (1) transportiert werden.
FALTENFILTER EINSETZEN / AUSTAUSCHEN
Die Holzdrehmaschine von der Versorgung trennen.
ƔDie Halteklammern (3) an beiden Seiten des Gerätes lösen und das Obergehäuse (7)entfernen.
ƔDen Faltenlter (a) auf dem Gehäuse des Schwimmers (b) anbringen und dabei auf den richtigen Sitz
(Abb. E)prüfen.
ƔDas Obergehäuse (7) anbringen und mit Halteklammern (3) sichern.
Der defekte Faltenlter ist gegen einen neuen auszutauschen.
STAUBBEUTEL EINSETZEN / ENTFERNEN
Zum Saugen im trockenen Verfahren ist der Staubbeutel einzusetzen. Beim Einsatz des Staubbeutels
kommt es nicht zum Verstopfen des Faltenlters, wodurch er länger verwendet werden kann und Abfälle
leichter zu entfernen sind.
ƔDie Halteklammern (3)an beiden Seiten des Gerätes lösen und das Obergehäuse (7) entfernen.
ƔDie Önung des Staubbeutels auf den Stutzen (c) am Behälter (6)(Abb. F) aufschieben.
ƔSicher stellen, dass der Staubbeutel auf seiner Länge ganz an die Innenwand des Behälters anliegt.
ƔDas Obergehäuse (7)anbringen und mit Halteklammern (3) sichern.
ƔDas Herausnehmen des Staubbeutels erfolgt in der umgekehrten Reihenfolge.
Der Füllstand des Staubbeutels ist regelmäßig zu prüfen. Der Staubbeutel ist gegen einen neuen
auszutauschen, wenn er komplett voll ist.
ANSAUGSCHLAUCH MONTIEREN
ƔDas Endstück des Ansaugschlauchs in die Anschlussdose (4) stecken, nach rechts umdrehen und leicht
zurückziehen (Abb. G).
ƔDas andere Ende des Ansaugschlauches an das Teleskoprohr anschließen.
ƔZum Demontieren des Ansaugschlauches ist das Montageverfahren umgekehrt anzuwenden.
TELESKOPROHR UND SAUGDÜSEN MONTIEREN
ƔDas Befestigungsteil des Ansaugschlauchs in das Teleskoprohr so einstecken, dass die Rastnasen
richtig eingerastet sind.
