Gree GPC12AL-K5NNA2A User manual

GPC12AL-K5NNA2A

2 | DE
• Dieses Gerät kann von Kindern
ab 8 Jahren und Personen mit
eingeschränkten physischen,
sensorischen oder geistigen
Fähigkeiten oder trotz mangelnder
Erfahrung und mangelnden
Wissens benutzt werden, wenn
eine angemessene Aufsicht oder
Anleitung zur sicheren Handhabung
des Geräts gegeben ist und der
Nutzer die damit verbundenen
Gefahren versteht. Reinigung und
Wartung dürfen ohne Aufsicht nicht
durch Kinder erfolgen. Kinder dürfen
nicht mit dem Gerät spielen.
• Vor der Inbetriebnahme überprüfen
Sie bitte, ob die Spannungs- und
Stromspezifikationen mit den
Kenndaten des Gerätes (siehe
technische Daten) übereinstimmen.
• Vor der Reinigung oder Wartung der
Klimaanlage das Gerät ausschalten
und den Netzstecker ziehen.
•Achten Sie darauf, dass das Netzkabel
nicht von harten Gegenständen
gequetscht oder geschert wird.
• Nicht am Netzkabel ziehen, um den
Netzstecker aus der Steckdose zu
ziehen oder die Klimaanlage zu
bewegen.
• Netzstecker auf keinen Fall mit
nassen Händen einstecken oder aus
der Steckdose ziehen.
• Nur geerdete Steckdosen nutzen.
Sicherstellen, dass die Erdung
zuverlässig ist.
• Wenn das Netzkabel beschädigt
ist, muss es durch den Hersteller,
dessen Kundendienst oder eine
ähnlich qualifizierte Person ersetzt
werden, um Gefahren zu vermeiden.
• Die Klimaanlage sollte nie mit
einem Handtuch oder ähnlichen
Gegenständen abgedeckt werden.
Halten Sie den Lufteintritt und
Luftaustritt frei von Hindernissen.

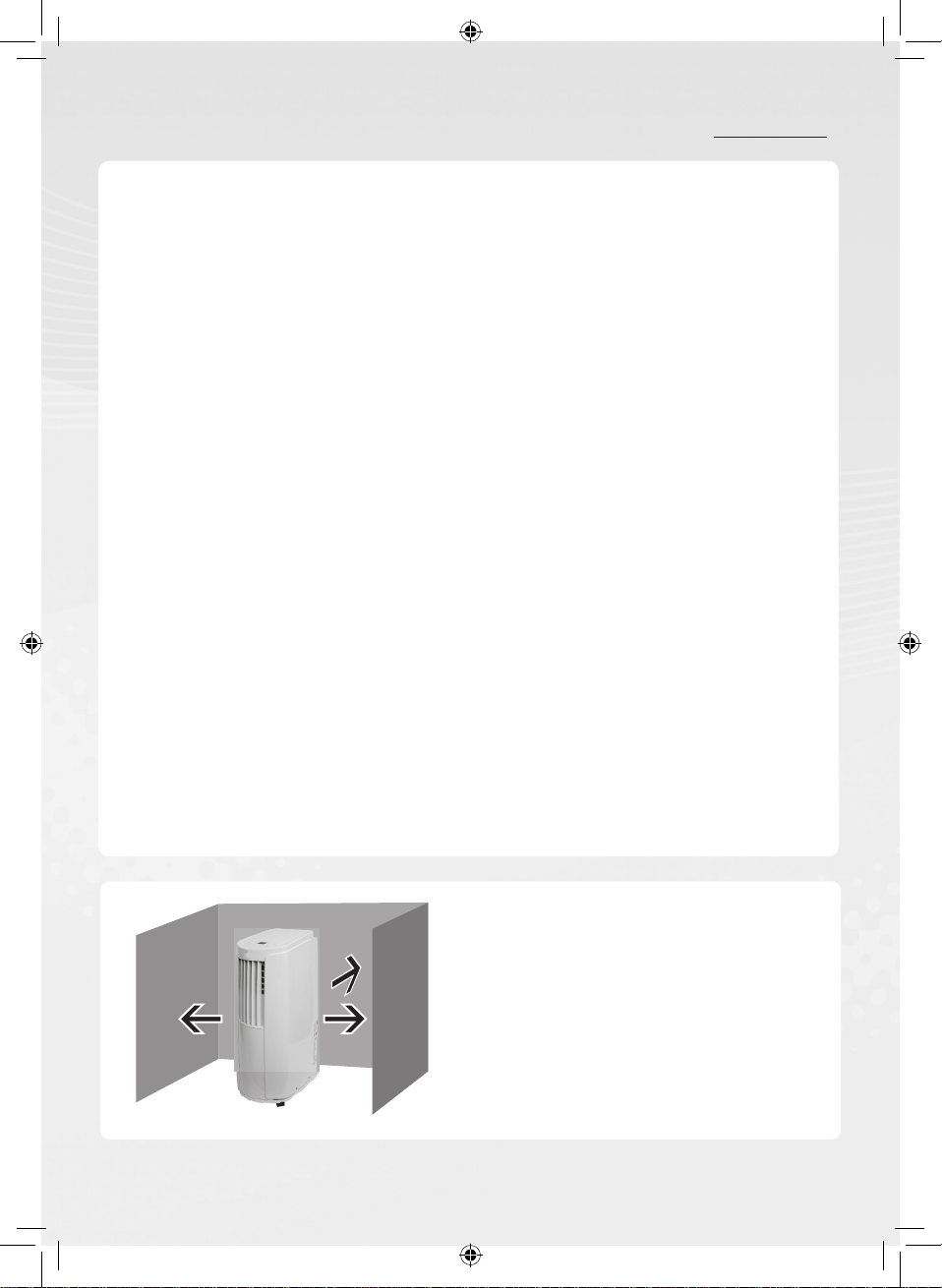

• Halten Sie einen Mindestabstand von
30 cm zu Wänden und Hindernissen
ein.
• Tritt eine Störung auf (z.B.
verbrannter Geruch), sofort den
Stecker ziehen und sich an das
Fachgeschäft vor Ort wenden.
• Wenn niemand das Gerät
beaufsichtigt, das Gerät ausstellen
und den Stecker ziehen.
•Kein Wasser auf die Klimaanlage
oder die Fernbedienung spritzen oder
gießen, da dies zur Beschädigung
des Gerätes führen kann.
• Wenn der Ablaufschlauch verwendet
wird, darf die Umgebungstemperatur
nicht unter 0°C sinken. Andernfalls
kann Wasser in die Klimaanlage
auslaufen.
• Das Gerät muss in sicherer
Entfernung zu Feuerquellen sowie
brennbaren und explosiven Objekten
aufgestellt werden.
• Kinder und Behinderte dürfen das
Gerät nicht ohne Aufsicht benutzen.
WICHTIGE SICHERHEITSHINWEISE

DE | 3
• Spielende Kinder sollten von der
Klimaanlage ferngehalten werden.
•Tropfende Gegenstände sollten weder
über der Klimaanlage aufgehängt
noch auf ihr abgelegt werden.
• Reparieren oder zerlegen Sie die
Klimaanlage nicht selbst.
• Das Einführen von Gegenständen
in die Klimaanlage ist unbedingt zu
vermeiden.
• Das Gerät muss so aufgestellt
werden, dass der Netzstecker
zugänglich ist.
• Die Klimaanlage nicht neigen oder
umdrehen.
• Achten Sie darauf, dass das
Gerät auf stabilem und ebenem
Untergrund betrieben wird.
• Das Gerät sollte nicht direktem
Sonnenlicht ausgesetzt werden.
• Die Klimaanlage ist nur innerhalb
des Temperaturbereichs von 16° bis
35°C zu betreiben.
• Türen und Fenster schließen, wenn
das Gerät in Betrieb ist, um die
Kühlwirkung zu verbessern.
• Das Gerät nicht in nasser oder
feuchter Umgebung aufstellen.
• Stellen Sie sicher, dass sich keine
Hindernisse zwischen dem Gerät
und der Fernbedienung befinden. Die
Fernbedienung nicht fallen lassen
oder werfen. Die Fernbedienung
nicht in Flüssigkeit eintauchen,
nicht der Hitze oder direkter
Sonneneinstrahlung aussetzen.
Verwendung von Batterien:
• VORSICHT! Es besteht
Explosionsgefahr, wenn die Batterien
nicht auf korrekte Weise ersetzt
werden. Alte Batterien nur durch
Batterien des gleichen Typs ersetzen.
Achten Sie auf die korrekte Polarität.
• Batterien (Akkus bzw. eingelegte
Batterien) nicht übermäßiger
Hitze durch Sonneneinstrahlung,
Feuer o.a. aussetzen und vor
mechanischen Stößen schützen.
Batterien trocken und sauber halten.
Außerhalb der Reichweite von
Kindern aufbewahren.
• Batterien nicht önen, zerlegen,
aufschneiden oder kurzschließen.
Verwenden Sie keine alten und
neuen Batterien gemeinsam.
• Für korrekte Entsorgung der
Batterien sorgen. Achten Sie auf die
Umweltaspekte bei der Entsorgung
von Batterien. Batterien nicht in den
Hausmüll werfen.
• Beachten Sie die
Sicherheitshinweise und weitere
Hinweise auf der Batterie und deren
Verpackung.
•Entfernen Sie ausgelaufene Batterien
und reinigen Sie das Batteriefach
gründlich. Berührung mit den Augen
und der Haut vermeiden.

4 | DE
Wichtige Symbole
Verwendungszweck
Das Gerät ist ausschließlich für die Kühlung, die Belüftung und das Entfeuchten
der Luft vorgesehen. Das Gerät ist für den Gebrauch im Haushalt oder
Geschäftsräumlichkeiten, Büros und ähnlichen Arbeitsumgebungen sowie in
Landwirtschaftsbetrieben bestimmt und dient der Nutzung durch Kunden in Hotels,
Motels und anderen typischen Wohnräumlichkeiten sowie in Pensionen. Das Gerät
nur dieser Anleitung gemäß nutzen. Unsachgemäßer Gebrauch ist gefährlich und
lässt jedweden Garantieanspruch erlöschen. Beachten Sie die Sicherheitshinweise.
Entsorgung
Das Symbol der durchgestrichenen Mülltonne bedeutet, dass eine getrennte Entsorgung
für Elektro- und Elektronik-Altgeräte (WEEE) erforderlich ist, da diese gefährliche und
umweltgefährliche Substanzen enthalten können. Entsorgen Sie das Gerät und dessen
Verpackung nicht im unsortierten Hausmüll. Es muss bei einer registrierten
Sammelstelle für Elektro- und Elektronikgeräte entsorgt werden. Auf diese Weise tragen
Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Informationen wenden
Sie sich bitte an Ihren Händler oder die örtlichen Behörden.
Für korrekte Entsorgung der Batterien sorgen. Container für alte Batterien befinden sich
in Verkaufsstellen von Batterien und an städtischen Sammelstellen.
Weist auf gefährliche Situationen
hin, die zu Verletzungen oder
Sachschäden führen können.
Bitte alle Anweisungen vor der
Inbetriebnahme des Gerätes
sorgfältig durchlesen und die
Bedienungsanleitung für den
späteren Gebrauch aufbewahren.

Erläuterung der Symbole
GEFAHR
Weist auf eine gefährliche Situation hin, die, wenn sie
nicht vermieden wird, zum Tod oder zu schweren
Verletzungen führt.
WARNUNG
Weist auf eine gefährliche Situation hin, die, wenn sie
nicht vermieden wird, zum Tod oder zu schweren
Verletzungen führen kann.
VORSICHT
Weist auf eine gefährliche Situation hin, die, wenn sie
nicht vermieden wird, zu leichten oder mittelschweren
Verletzungen führen kann.
HINWEIS
Kennzeichnet wichtige, aber nicht gefahrbezogene
Informationen, die verwendet werden, um auf das Risiko
von Sachschäden hinzuweisen.
Weist auf eine Gefahr hin, die zusätzlich durch
Schlagwörter wie WARNUNG oder ACHTUNG
gekennzeichnet sein kann.
Ausnahmebestimmungen
Der Hersteller übernimmt keine Verantwortung, wenn Personen- oder Sachschäden
aus den folgenden Gründen verursacht werden.
1. Beschädigung des Produkts durch unsachgemäßen Gebrauch oder Missbrauch
des Produkts;
2. Ändern, Modifizieren, Warten oder Verwenden des Produkts mit anderen Geräten,
ohne die Betriebsanleitung des Herstellers zu beachten;
3. Nach der Überprüfung wird der Defekt des Produkts direkt durch korrosives Gas
verursacht;
4. Nach der Überprüfung sind Mängel auf eine unsachgemäße Bedienung während
des Transports des Produkts zurückzuführen;
5. Bedienung, Reparatur, Wartung des Geräts ohne Beachtung der Betriebsanleitung
oder der damit verbundenen Vorschriften;
6. Nach der Überprüfung wurde das Problem oder der Streitfall durch die
Qualitätsspezifikation oder die Leistung von Teilen und Komponenten verursacht,
die von anderen Herstellern hergestellt wurden;
7. Der Schaden wird durch Naturkatastrophen, schlechte Umweltverträglichkeit oder
höhere Gewalt verursacht.
Das Gerät ist mit brennbarem Gas R290 gefüllt.
Bevor Sie das Gerät installieren und in Betrieb nehmen, lesen Sie
bitte zuerst die Bedienungsanleitung.
Bevor Sie das Gerät installiere, lesen Sie bitte zuerst die
Installationsanleitung.
Bevor Sie das Gerät reparieren, lesen Sie bitte zuerst die
Serviceanleitung.
DE 5

e
Hinweise zur Bedienung
Das Kältemittel
Damit das Klimagerät funktioniert, ist es mit einem speziellen Kältemittel befüllt,
das im System zirkuliert. Als Kältemittel wird das Fluorid R290 verwendet, das
speziell gereinigt wurde. Das Kältemittel ist brennbar und geruchlos. Außerdem
kann es unter bestimmten Bedingungen eine Explosion verursachen.
Im Vergleich zu herkömmlichen Kältemitteln ist R290 ein umweltfreundliches
Kältemittel, das die Ozonschicht nicht schädigt. Auch der Einfluss auf den
Treibhauseffekt ist geringer. R290 hat sehr gute thermodynamische
Eigenschaften, die zu einer sehr hohen Energieeffizienz führen. Die Geräte
benötigen daher eine geringere Füllmenge.
Die Füllmenge von R290 entnehmen Sie bitte dem Typenschild.
WARNUNG
Das Gerät ist mit brennbarem Gas R290 gefüllt.
Das Gerät darf nur in einem Raum mit einer Grundfläche von mehr als 15 m2
installiert, betrieben und gelagert werden.
Das Gerät darf nur in einem Raum ohne kontinuierlich arbeitende Zündquellen
(z. B. offene Flammen, ein in Betrieb befindliches Gasgerät oder ein
betriebsbereites elektrisches Heizgerät) gelagert werden.
Das Gerät darf nur in einem gut belüfteten Bereich gelagert werden, in dem die
Raumgröße der für den Betrieb festgelegten Raumfläche entspricht.
Das Gerät ist so zu lagern, dass mechanische Schäden vermieden werden.
Die an ein Gerät angeschlossenen Schläuche dürfen keine Zündquelle enthalten.
Achten Sie darauf, dass die erforderlichen Lüftungsöffnungen nicht verstopft sind.
Nicht durchstechen oder verbrennen.
Beachten Sie, dass Kältemittel geruchlos sein können.
Verwenden Sie zur Beschleunigung des Abtauvorgangs oder zur Reinigung
ausschließlich Mittel, die vom Hersteller empfohlen werden.
Die Wartung muss entsprechend den Empfehlungen des Herstellers durchgeführt
werden.
Sollte eine Reparatur erforderlich sein, wenden Sie sich bitte an das
nächstgelegene autorisierte Servicezentrum. Reparaturen, die von unqualifiziertem
Personal durchgeführt werden, können gefährlich sein.
Die Einhaltung der nationalen Gasvorschriften ist zu beachten.
Lesen Sie die Bedienungsanleitung.
6 DE

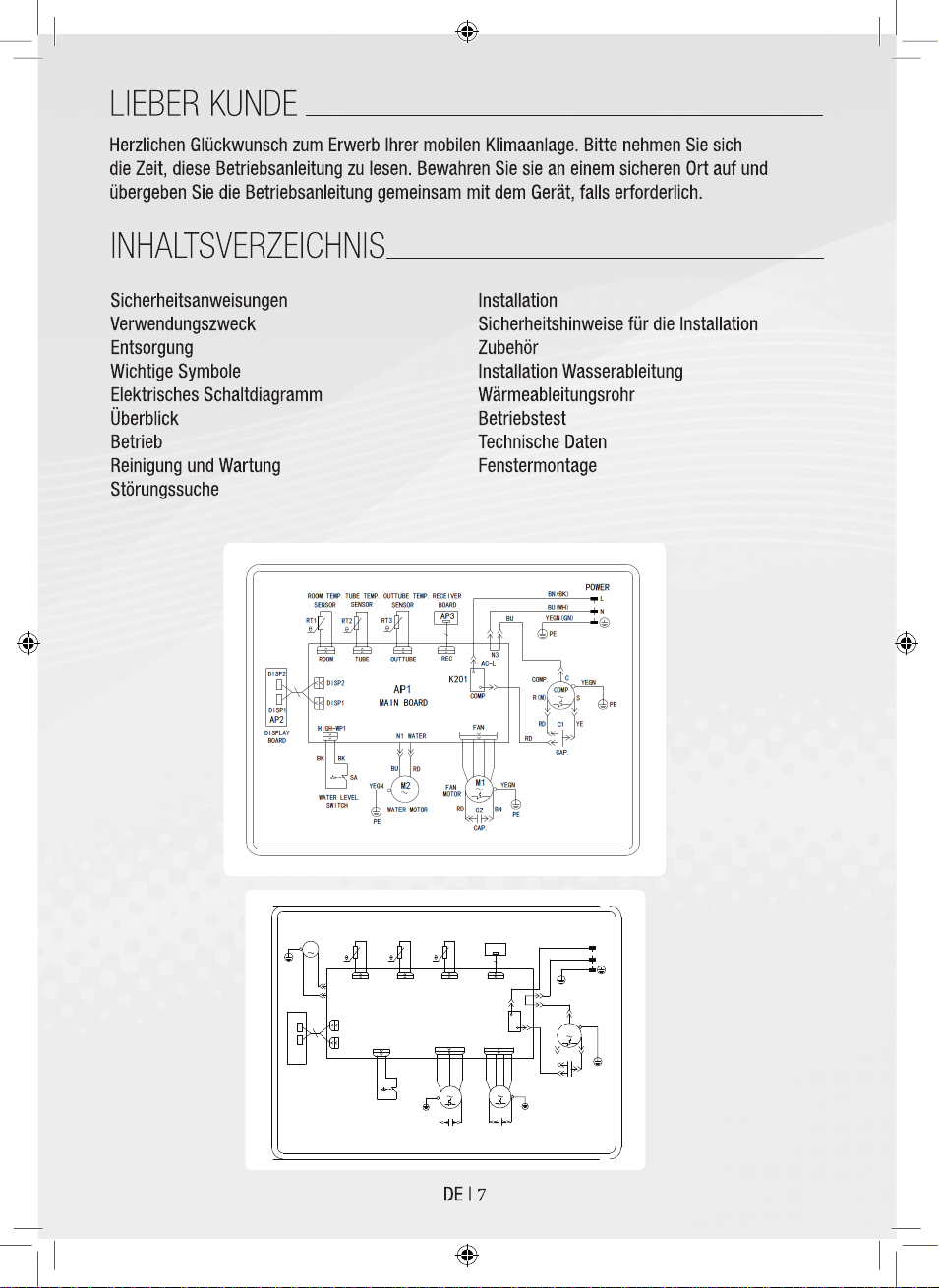

7K,9K
12K
R(M)
OUTTUBE
RT3
TUBE
RT2RT1
BOARD
DISPLAY
REC
RECEIVER
BOARD
SWITCH
WATER LEVEL
OUTTUBE TEMP.
SENSOR
SENSOR
TUBE TEMP.
WATER MOTOR
ROOM
POWER
L
BN(BK)
N
YEGN(GN)
BU(WH)
BU
N3
S
COMP
YE
CYEGN
C1
K201
AC-L
COMP
N1
WATER1
DISP2
RD
RD
BU
RD
DISP2
ROOM TEMP.
DISP1
AP2
M3
SENSOR
PE
PE
PE
YEGN
DISP1
PE PE
M2
OFAN
YEGN
MOTOR
DOWN FAN
C3 C2
RD
UP FAN
MOTOR
BN
M1 YEGN
FAN
AP3
AP1
MAIN BOARD COMP.
CAP.
CAP.
RD BN
CAP.
HIGH-WP
BK BK
SA

8| DE

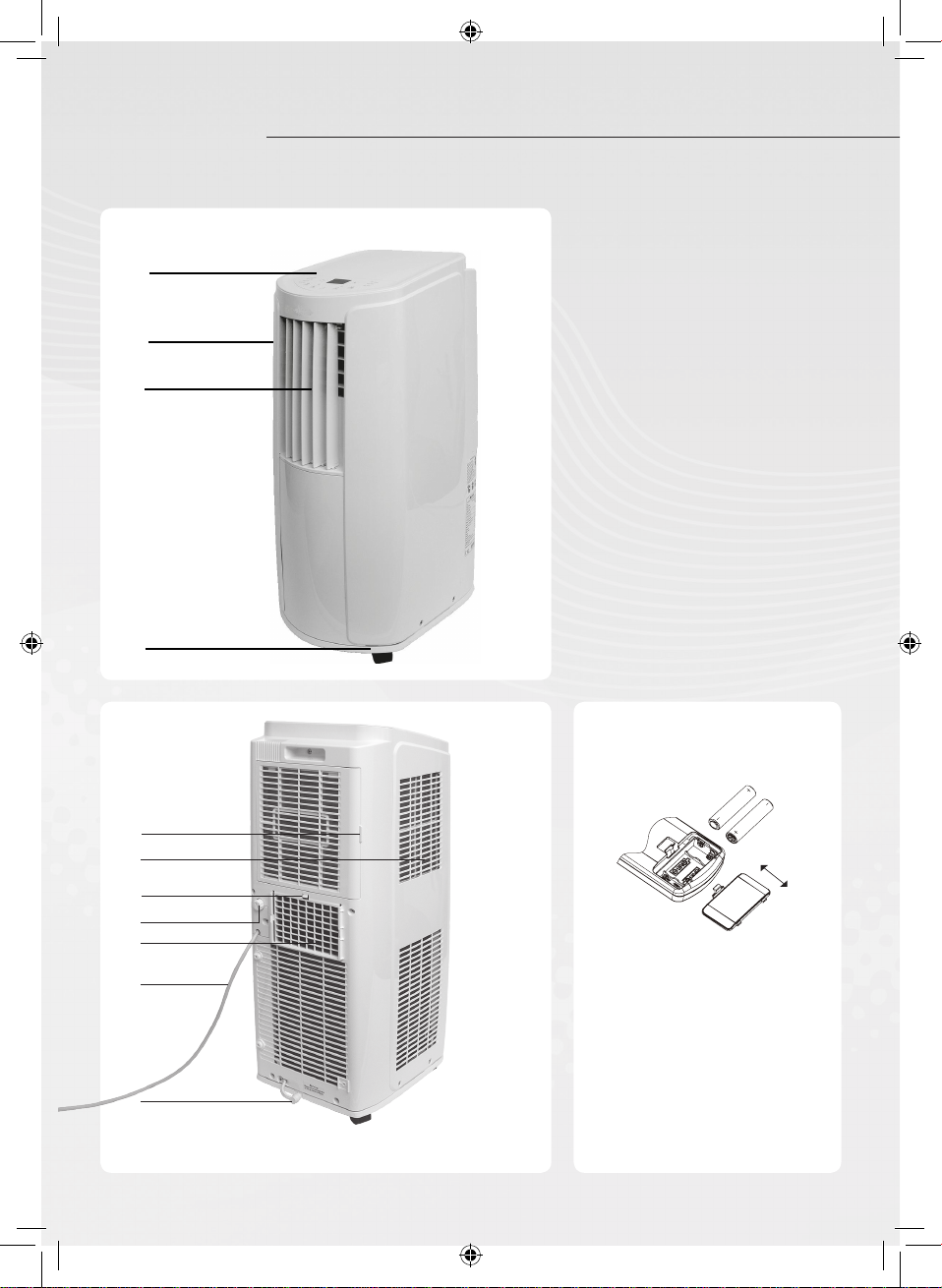

Klimaanlage
1 Bedienfeld
2 Führungsgitter
3 Bewegliche Luftleitlamellen
4 Lenkrolle
5 Filterabdeckung
6 Lufteinlass
7 Befestigungshaken
8 Mittelablaufloch
9 Gitter für
Wärmeableitungsschlauch
10 Stromkabel
11 Unteres Ablaufloch
1
2
3
4
5
6
7
8
9
10
11
ÜBERBLICK
Einlegen der Batterien
Önen Sie das Batteriefach,
legen Sie die AAA/1.5V Batterien
ein und schließen Sie das
Batteriefach wieder. Beachten
Sie die Polaritätsangaben!

DE | 9

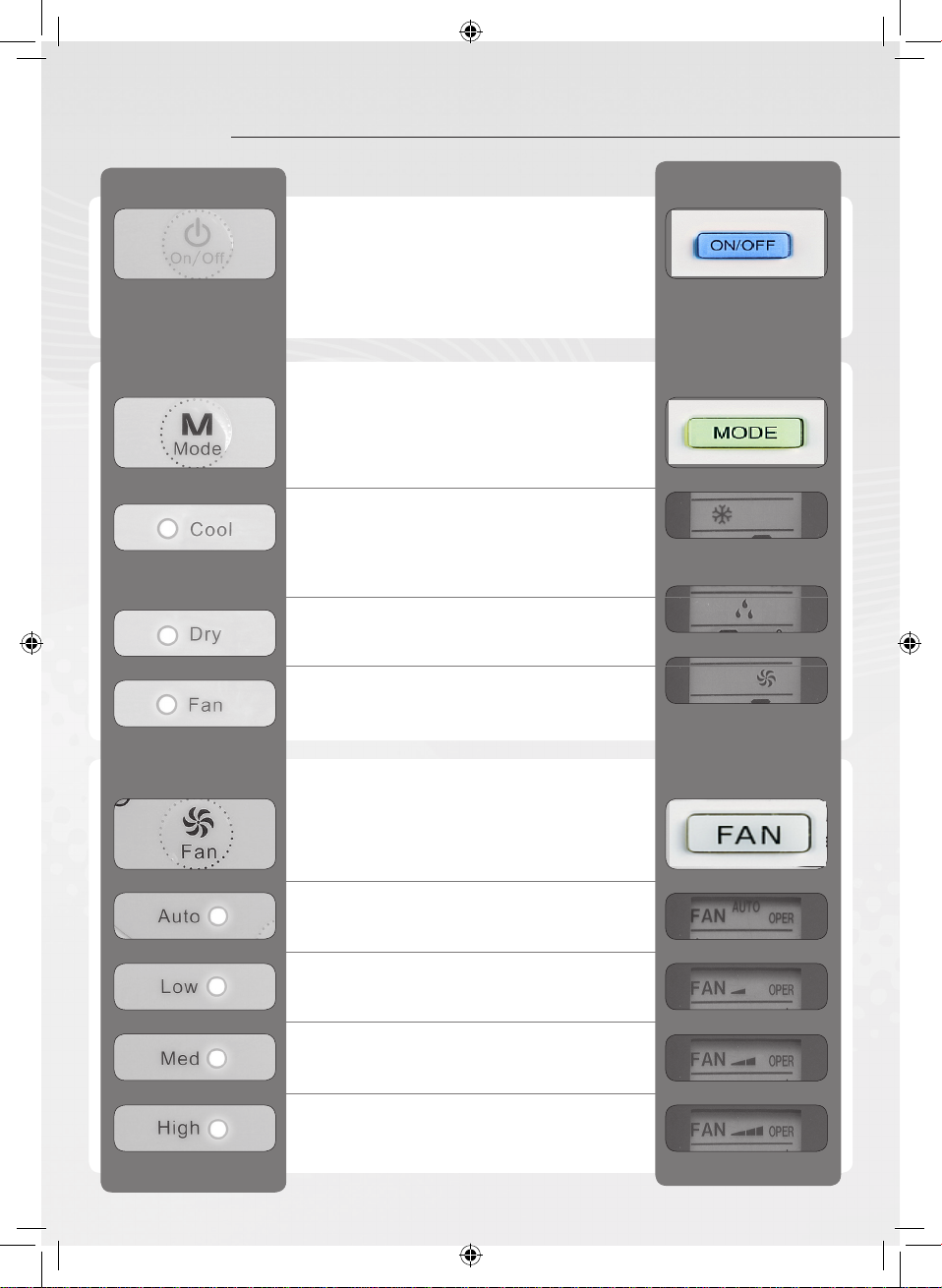

Bedienfeld (1)
Fernbedienung (10) A Niedrige
Geschwindigkeitsanzeige
B Mittlere
Geschwindigkeitsanzeige
C Hohe
Geschwindigkeitsanzeige
D Geschwindigkeitsanzeige:
Automatisch
E Ventilator-Taste
F - Taste
G Sleep-Taste
H Kontrollanzeige
I Ein/Aus-Taste
J Timer-Taste
K + Taste
L Betriebsmodus-Taste
M Ventilatorbetrieb
N Entfeuchtungsbetrieb
O Kühlungsbetrieb
P Fernbedienungsanzeige
R Belüftungs-Taste
A O
B N
C M
IL
D
E
P
10
G
FK
E G IH J LKF
J
R

10 | DE
On / O
Einmal drücken, um das Gerät einzuschalten.
Erneut drücken, um es auszuschalten.
Timer- /Sleep-Funktion wird unterbrochen.
Programmierte Zeiten bleiben erhalten.
Mode
Wiederholt drücken, um die Betriebsarten
Auto, Kühlen, Entfeuchten, Belüften und
erneut Auto auszuwählen.
Solltemperatur wird angezeigt. Die Temperatur
kann durch Drücken der +/- Taste um ein Grad
Celsius erhöht/reduziert und auf eine Temperatur
zwischen 16°C und 30°C eingestellt werden.
Gerät entfeuchtet die Luft, Kontrollanzeige ist
ausgeschaltet.
Gerät bläst nur Luft, Bedienfeld ist ausgeschaltet.
(Standardeinstellung: Auto-Modus, 25°C/77°F)
Fan
Mehrmals drücken, um die gewünschte
Ventilatorgeschwindigkeit in den Betriebsarten
Kühlen und Belüften auszuwählen.
Standardbetrieb
Langsame Geschwindigkeit
Mittlere Geschwindigkeit
Hohe Geschwindigkeit. Erneut drücken, um
zum Auto-Modus zurückzukehren.
Bedienfeld Fernbedienung
BETRIEB

DE | 11
+/-

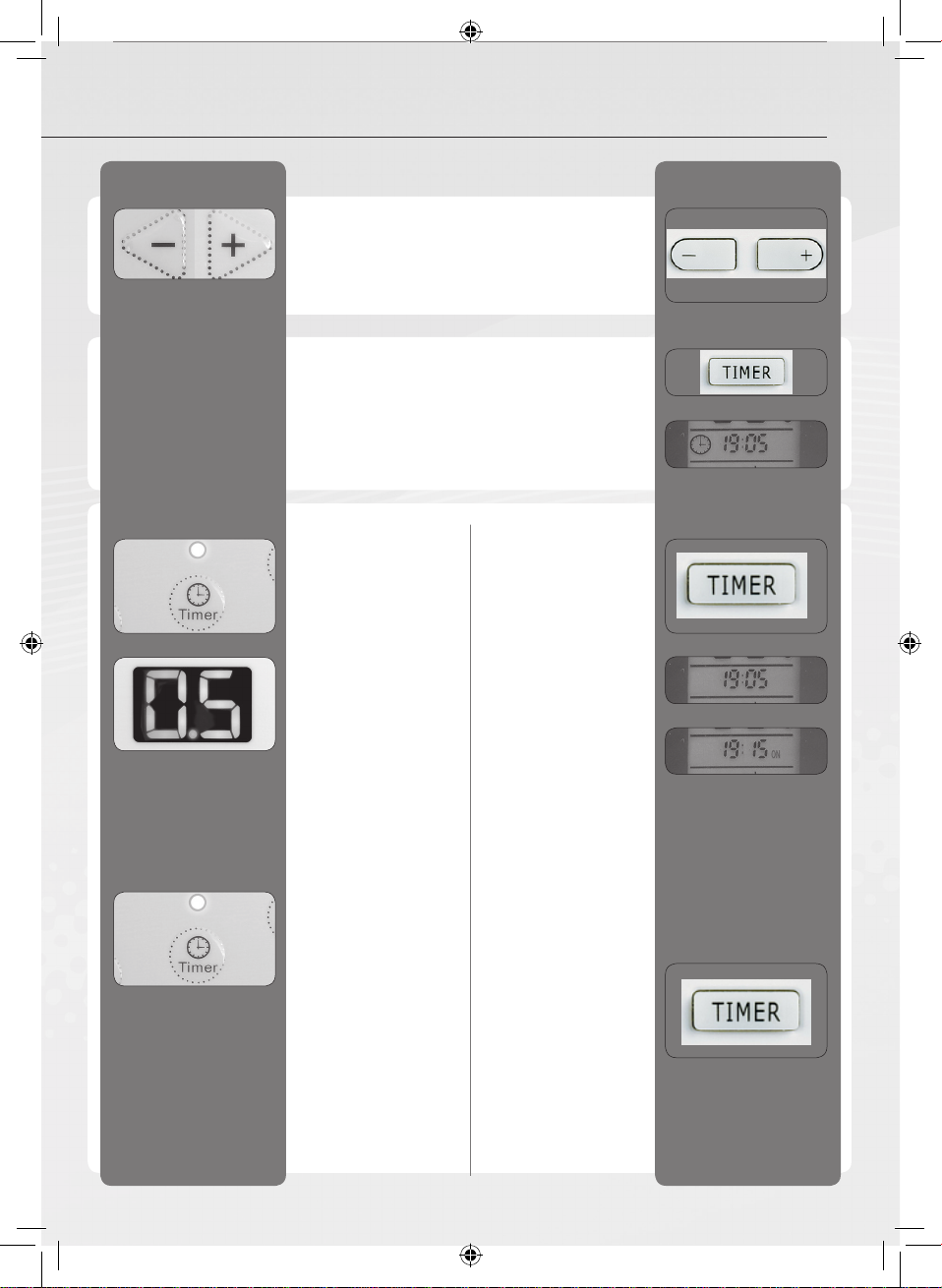

+/- Taste drücken, um den Timer oder die
Temperatur einzustellen, je nach Betriebsart.
Clock (Uhr)
Drücken Sie die CLOCK-Taste, und das
Uhrensymbol blinkt. +/- Taste drücken, um
aktuelle Uhrzeit einstellen. Drücken Sie die
Taste erneut, während das Uhrensymbol blinkt,
um die Uhrzeit zu bestätigen.
Timer
Bedienfeld:
Drücken Sie die
TIMER-Taste, um
zum Timer-Modus zu
gelangen.
+/- Taste drücken, um
die Timer-Einstellung
zu ändern.
Intervalle:
30 min < 10 Stunden
60 min > 10 Stunden
Nach 5 Sekunden
wird die Einstellung
bestätigt.
Kontrollleuchte
leuchtet.
Taste erneut drücken,
um den Vorgang
abzubrechen.
Kontrollleuchte
schaltet sich aus.
Fernbedienung:
Um die Einschaltzeit
zu programmieren,
drücken Sie die
TIMER ON-Taste, bis
das Uhrensymbol
verschwindet. +/-
Taste drücken, jeweils
einmal für jede Minute.
Die Taste für den
Schnellvorlauf gedrückt
halten.
Die Kontrollanzeige
blinkt für 5 Sekunden.
Drücken Sie TIMER ON-
Taste während dieser
Zeit, um die Einstellung
zu bestätigen.
Drücken Sie die Taste
erneut, um den Timer-
Modus zu verlassen.
Um eine Ausschaltzeit
einzustellen, gehen Sie
auf die gleiche Weise
mit der TIMER OFF-
Taste vor.
Bedienfeld Fernbedienung

SLEEP-Taste
Drücken Sie die Schlummer-Taste (SLEEP), um
den Schlafmodus (nur für den Kühlbetrieb) zu
wählen. Die voreingestellte Temperatur wird in 1
Stunde um 1°C und in 2 Stunden um 2°C steigen.
Anschließend wird die erreichte Temperatur
beibehalten. Die Schlummermodus-Anzeige
leuchtet auf, alle anderen schalten sich aus.
Belüftungs-Taste
Drücken Sie Die Belüftungs-Taste, um die
Trocknungsfunktion im Kühlungsbetrieb oder
Entfeuchtungsbetrieb einzuschalten. Die
Kontrollanzeige der Fernbedienung zeigt das
Ventilator-Symbol an. Erneut drücken, um die
erwähnte Funktion auszuschalten.
Beim Ausschalten des Gerätes durch Drücken der
ON/OFF-Taste ist der Ventilator für weitere 10 min.
bei niedriger Drehzahl aktiv. Um ihn in dieser Zeit
anzuhalten, drücken Sie Belüftungs-Taste.
Sperren der Tasten
Drücken Sie gleichzeitig die + und die - Taste.
Die Tasten werden gesperrt; das Sperr-Symbol
erscheint auf der Kontrollanzeige. Erneut
drücken, um die Sperrung aufzuheben.
Zwischen ° C and ° F wechseln
Vergewissern Sie sich, dass das Gerät
ausgeschaltet ist, und drücken Sie gleichzeitig
die Tasten MODE und -.
12| DE
Bedienfeld Fernbedienung
BETRIEB

DE | 13
Äußeres Gehäuse und Gitter
Das Gehäuse mit einem weichen Tuch
reinigen; falls erforderlich, mit neutralen
Reinigungsmitteln. Verwenden Sie keine
flüchtigen Flüssigkeiten oder Scheuerpulver.
Reinigen Sie das Gitter mit einer weichen Bürste.
Filter reinigen
Önen Sie die Abdeckung und entfernen Sie
den Filter.
Reinigen Sie den Filter mit warmem Wasser
und Neutralreiniger. Lassen Sie ihn gut
trocknen, bevor Sie ihn wieder einsetzen.
Setzen Sie den Filter nicht der Hitze aus, um
eine Verformung zu vermeiden.
Entfernen des Kondenswassers
Bei Ablauf des Kondenswassers durch das
untere Loch (siehe Installation):
•Den Ablaufschlauch aus der Halterung
entnehmen und den Stopfen entfernen.
•Lassen Sie das Kondenswasser in einen
geeigneten Behälter ablaufen, verschließen
Sie den Ablaufschlauch mit dem Stopfen und
befestigen Sie den Schlauch an der Halterung.
•Warten Sie etwa 3 Minuten vor dem Neustart
des Gerätes.
Wärmeableitungsschlauch reinigen
Schieben Sie den Befestigungshaken zurück
und ziehen Sie die Halterung caus der Nut.
Entfernen Sie den Schlauch, reinigen Sie ihn
und lassen Sie ihn vollständig trocknen, bevor
Sie ihn wieder einsetzen.
Warnung:
Vor der Reinigung der Klimaanlage stets das Gerät ausschalten und den Netzstecker
ziehen. Gefahr durch Stromschlag!
REINIGUNG UND WARTUNG
Vorsicht! Das Gerät nicht kippen, halten Sie es
immer waagerecht.

Problem Mögliche Ursache Lösung
Gerät funktioniert
nicht
Stromausfall Überprüfen Sie die Stromversorgung.
Loser Netzstecker Stecken Sie den Stecker richtig ein.
Gerät zu schnell nach dem
Anhalten gestartet
Warten Sie 3 Minuten, bevor Sie das Gerät
wieder einschalten.
Schlechte Leistung Zu geringe Stromleistung Überprüfen Sie die Stromversorgung.
Luftfilter verschmutzt Luftfilter reinigen.
Temperatur ist nicht korrekt Temperatureinstellung anpassen
Tür oder Fenster sind geönet Türen und Fenster schließen
Gerät kann nicht
durch
Fernbedienung
gesteuert werden
Schwerwiegende Störungen
(statischer Druck, instabile
Spannung)
Stecker ziehen, 3 Minuten warten, Stecker
wieder einsetzen und das Gerät neu
starten
Fernbedienung befindet
sich außerhalb des
Empfangsbereichs
Empfangsbereich von 8 m nicht
überschreiten
Durch Hindernisse blockiert Alle Hindernisse zwischen Gerät und
Fernbedienung entfernen
Batterien sind erschöpft Batterien der Fernbedienung überprüfen
und ggf. austauschen
Es befindet sich eine
Leuchtstoampe im Raum
Leuchtstoampe ausschalten und
Fernbedienung erneut bedienen.
Machen Sie einen weiteren Versuch mit
der Fernbedienung nahe am Gerät
Keine Luft strömt
aus dem Gerät
Blockierter Lufteinlass oder
Luftauslass
Entfernen Sie alle Hindernisse
Gerät taut ab (Überprüfen, indem
Sie den Filter entfernen)
Das Gerät wird den Betrieb nach dem
Auftauen wieder aufnehmen
Temperatur kann
nicht verstellt
werden
Gewünschte Temperatur
überschreitet den
Einstellungsbereich
Bleiben Sie im Einstellbereich von 16°C
bis
Gerät arbeitet im Automatik-
Modus
Ändern Sie den Betriebsmodus
Ungewöhnlicher
Geruch
Verschmutzter Filter Reinigen Sie den Filter
Ungewöhnliche
Geräusche
Störungen durch Radio, Donner
usw.
Stecker ziehen, 3 Minuten warten, Stecker
wieder einsetzen und das
Knackgeräusch Reibungsgeräusche, die durch die Änderung der Temperatur hervorgerufen
werden können
Wassergeräusche Das Fließgeräusch des Kältemittels im Inneren des Gerätes ist normal.
Wenn das Problem weiterhin besteht, schalten Sie das Gerät aus, ziehen Sie den Netzstecker und
kontaktieren Sie den Kundendienst.
14| DE
STÖRUNGSSUCHE

DE | 15
Störungscode Ursache Lösung
H8 Gehäuse weist Kondenswasser
auf
•Entfernen Sie das Wasser.
•Wenn die Fehlfunktion andauert,
wenden Sie sich bitte an den
Kundendienst.
F1 Fehlfunktion des
Umgebungstemperatur-Sensors
Bitte wenden Sie sich an den
Kundendienst.
F2 Fehlfunktion des
Verdunstungstemperatursensors
Bitte wenden Sie sich an den
Kundendienst.
F0 Kältemittel tritt aus. Gerät ist
blockiert.
•Ziehen Sie den Stecker, warten
Sie 30 Minuten, stecken Sie den
Netzstecker wieder in die Steckdose
und starten Sie das Gerät neu
•Wenn eine Fehlfunktion auftritt,
wenden Sie sich bitte an den
Kundendienst
H3 Überlasteter Kompressor •Prüfen Sie die Umgebungstemperatur
und Luftfeuchtigkeit. Die
Umgebungstemperatur sollte 35°C
nicht überschreiten
•Überprüfen Sie, ob der Verdunster
oder Kondensator durch eventuelle
Gegenstände blockiert ist.
Hindernisse entfernen, Stecker
ziehen, 3 Minuten warten,
Netzstecker wieder in die Steckdose
stecken und das Gerät neu starten
•Wenn die Fehlfunktion andauert,
wenden Sie sich bitte an den
Kundendienst.
E8 Überlastungsstörung
F4 Außentemperatursensor des
Abluftschlauchs ist oen/
kurzgeschlossen
Bitte wenden Sie sich an den
Kundendienst.
Warnung:
Schalten Sie die Klimaanlage aus,
ziehen Sie sofort den Netzstecker
und wenden Sie sich an den Kundendienst,
wenn der Netzstecker überhitzt oder beschädigt
ist oder Wasser austritt.Versuchen Sie nicht,
das Gerät selbst zu reparieren! Gefahr durch
Stromschlag und Brandgefahr!
Kontrolle nach dem Gebrauch:
Ziehen Sie den Netzstecker aus der
Steckdose.
Reinigen Sie den Filter und das Gehäuse.
Lassen Sie das Kondenswasser ablaufen.

16| DE
SICHERHEITSHINWEISE FÜR DIE INSTALLATION
Installationsstandort
Halten Sie bei der Installation der
Klimaanlage einen Mindestabstand
von 30 cm zu Wänden und
Hindernissen in alle Richtungen
ein.
• Das Gerät von starken
Wärmequellen, Dämpfen sowie
brennbaren, schwefelhaltigen oder
explosiven Gasen fernhalten.
• Das Gerät von Hochfrequenz-
Geräten (z.B. Schweißgerät,
medizinische Geräte) fernhalten.
• Das Gerät nicht in nasser oder
feuchter Umgebung aufstellen.
• Halten Sie den Lufteintritt und
Luftaustritt frei von Hindernissen.
• Stellen Sie sicher, dass Lärm und
Luftabfluss sich nicht störend auf die
Nachbarschaft auswirken.
• Das Gerät von Leuchtstoampen
fernhalten.
• Das Gerät nicht in einer Waschküche
aufstellen.
• Befolgen Sie den
nationalen elektrischen
Sicherheitsbestimmungen bei der
Installation des Gerätes.
• Wenn das Netzkabel beschädigt
ist, muss es durch den Hersteller,
dessen Kundendienst oder
ähnlich qualifizierte Personen
ersetzt werden, um Gefahren zu
vermeiden. Das Gerät nie mit einem
beschädigten Netzkabel betreiben.
• Schließen Sie das Gerät immer an
eine geerdete Steckdose an.
• Achten Sie darauf, dass die
Stromversorgung während der
Installation und vor der Reinigung
und Wartung unterbrochen ist.
30 cm 30 cm
30 cm

DE | 17

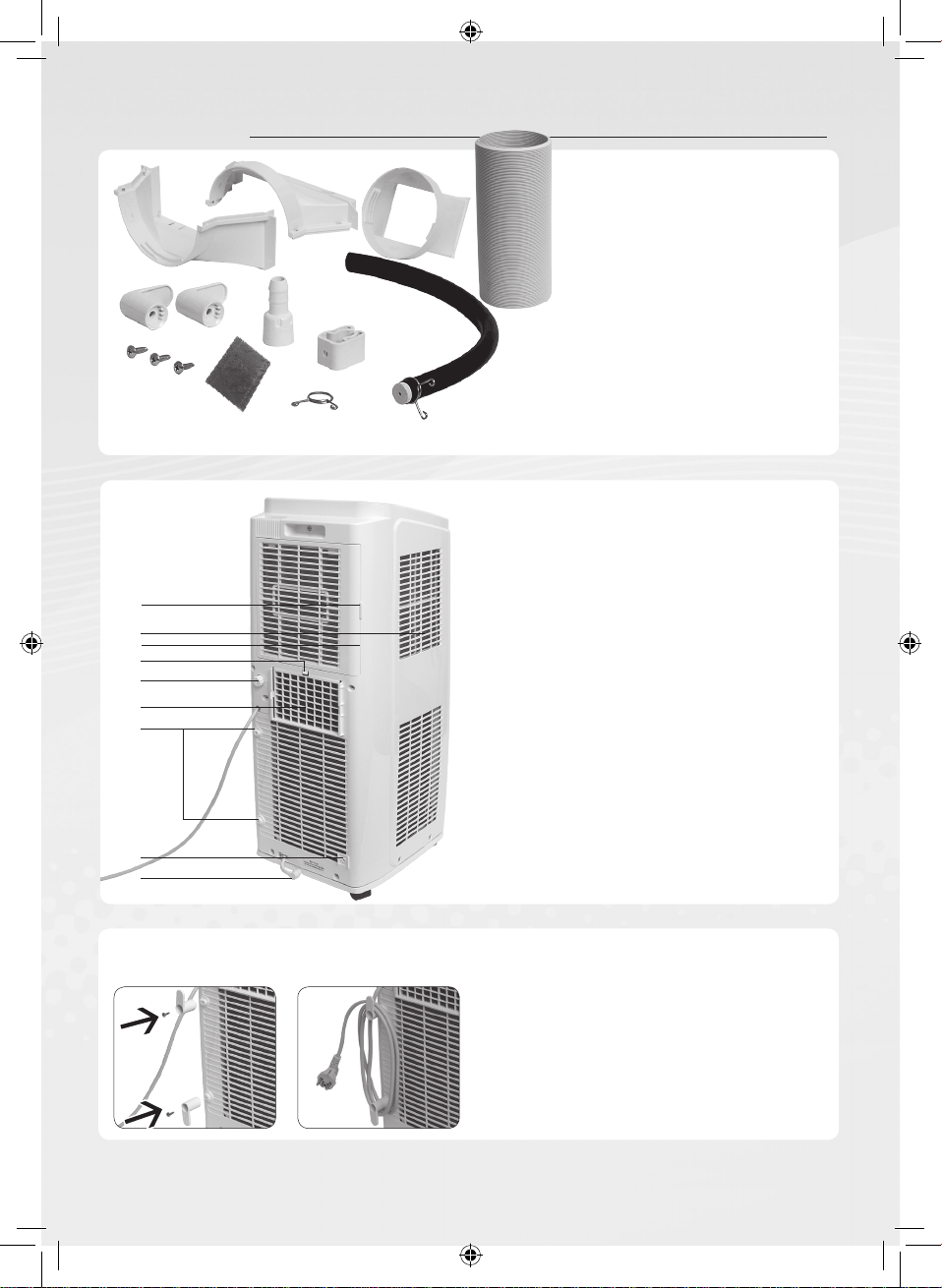

ZUBEHÖR
Die Montage der Kabelhaken
Befestigen Sie die Kabelhaken an den
Fixierungspunkten mit den Schrauben gemäß
Abbildung 1.
Wickeln Sie das Netzkabel um den Kabelhaken
gemäß Abbildung 2.
Mehr Zubehör finden Sie unter „Fenster-Installation“
1
b
2
4
3
5
6
7
8
1 Filterabdeckung
2 Lufteinlass
3 Mittlere Ablaufönung
4 Befestigungshaken
5 Nut für
Wärmeableitungsschlauch
6 Befestigungspunkte für die
Kabelbefestigungshaken
7 Befestigungspunkt für die
Ablaufschlauch-Rohrschelle
8 Untere Ablaufönung
1 Halterungsteile aund bund c
2 2x Kabelhaken
3 3x Schrauben
4 Kohlefilter
5 Ablaufschlauch-
Verbindungsstück
6 Rohrschelle
7 Rohrbügel
8 Gummistopfen
9 Ablaufschlauch
10 Wärmeableitungsrohr
a
1
2
3
5
4
6
789
10
c
2.1.

18| DE
INSTALLATION WASSERABLEITUNG
Ableitungsoption an der unteren Ablaufönung.
Installation der Rohrschelle
Entfernen Sie den Gummistopfen von der
Ablaufönung.
Schieben Sie den Ablaufschlauch über die
Ablaufönung, bis diese vollständig in den
Schlauch eingeführt ist.
Sichern Sie den Ablaufschlauch an der
Ablaufönung mit Hilfe eines Rohrbügels.
Um den Ablaufschlauch zu befestigen,
befestigen Sie die Rohrschelle des
Ablaufschlauchs mit einer Schraube am
Befestigungspunkt an der unteren rechten
Rückseite.
Stecken Sie den Gummistopfen in den
Ablaufschlauch, sichern Sie ihn mit
dem Rohrbügel und befestigen Sie den
Ablaufschlauch an der Rohrschelle.
Entfernen des Kondenswassers
Bei Ablauf des Kondenswassers durch das
untere Loch (siehe Installation):
•Den Ablaufschlauch aus der Halterung
entnehmen und den Stopfen entfernen.
•Lassen Sie das Kondenswasser in einen
geeigneten Behälter ablaufen, verschließen
Sie den Ablaufschlauch mit dem Stopfen und
befestigen Sie den Schlauch an der Halterung.
•Warten Sie etwa 3 Minuten vor dem Neustart
des Geräts.
Vorsicht: Das Gerät nicht kippen, halten Sie es
immer aufrecht.
