Griven STELVIO CYM 300 User manual

Foglio di Istruzioni
Owner’s Manual
STELVIO CYM 300
STELVIO CYM 300 HFT
AD 3425 250W MSD GY9.5
AD 3426 250W MSD GY9.5 HFT
AD3425 Rev. 0
04 Nov 04
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

INDICE
INDICE
Pag.
1.0 CONTENUTO DELL’IMBALLAGGIO 3
2.0 SICUREZZA 3
3.0 INSTALLAZIONE DEL PROIETTORE 3
3.1 Montaggio della Lampada 3
3.2 Posizionamento del Proiettore 5
3.3 Installazione dei filtri opzionali 5
3.4 Installazione del paraluce 6
3.5 Collegamento elettrico 6
4.0 USO DEL PROIETTORE 7
4.1 Funzionamento Master/Automatico 7
4.2 Funzionamento Master-Slave 8
4.3 Connessione dei cavi di segnale DMX 9
4.4 Funzionamento DMX/Slave 10
4.5 Indicazione dei canali 10
4.6 Funzionamento via Radio (solo per AD3226) 11
5.0 MANUTENZIONE 11
6.0 INFORMAZIONI TECNICHE 12
7.0 PARTI DI RICAMBIO 12
INDEX
INDEX
Page
1.0 PACKING 13
2.0 SAFETY 13
3.0 INSTALLATION 13
3.1 Fitting the lamp 13
3.2 Mounting position 15
3.3 Optional filters installation 15
3.4 4-leaf barndoor installation 16
3.5 Electrical connection 16
4.0 USE OF THE PROJECTOR 17
4.1 Master/Automatic mode 17
4.2 DMX/Slave mode 18
4.3 DMX Cable Connection 19
4.4 DMX/Slave mode 20
4.5 Channels Indication 20
4.6 Wireless DMX signal transmission (for AD3226 only) 21
5.0 MAINTENANCE 21
6.0 TECHNICAL INFORMATION 22
7.0 SPARE PARTS 22
2
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

3
1.0 CONTENUTO DELL’IMBALLAGGIO
Controllate attentamente il contenuto del cartone e, in caso di danni al prodotto, contattate il Vs.
trasportatore. Nell’imballaggio del presente proiettore sono contenuti i seguenti prodotti:
n° 1 proiettore STELVIO CYM 300;
n° 1 Foglio di Istruzioni.
2.0 SICUREZZA
Prima di effettuare qualsiasi operazione sul proiettore, sconnettere fisicamente la linea di alimenta-
zione staccando la spina (ad esempio durante la manutenzione o la sostituzione della lampada).
Questo proiettore è stato progettato per utilizzi in ambienti interni ed esterni. La temperatura
ambiente massima consigliata è di 35°C.
Attenzione: la temperatura della superficie esterna del proiettore può raggiungere 90°C.
Attenzione: lampada molto calda, prima della sostituzione attendete almeno 15 minuti.
Attenzione: nel caso in cui il proiettore venga appeso, si raccomanda l’utilizzo di una catena di
sicurezza da fissare al proiettore ed alla struttura di sospensione dello stesso.
GRADO DI PROTEZIONE IP65 - STELVIO CYM 300 è totalmente protetto contro la penetrazio-
ne di polveri. I getti d’acqua, provenienti da ogni direzione, non arrecano effetti dannosi al proiet-
tore.
3.0 INSTALLAZIONE DEL PROIETTORE

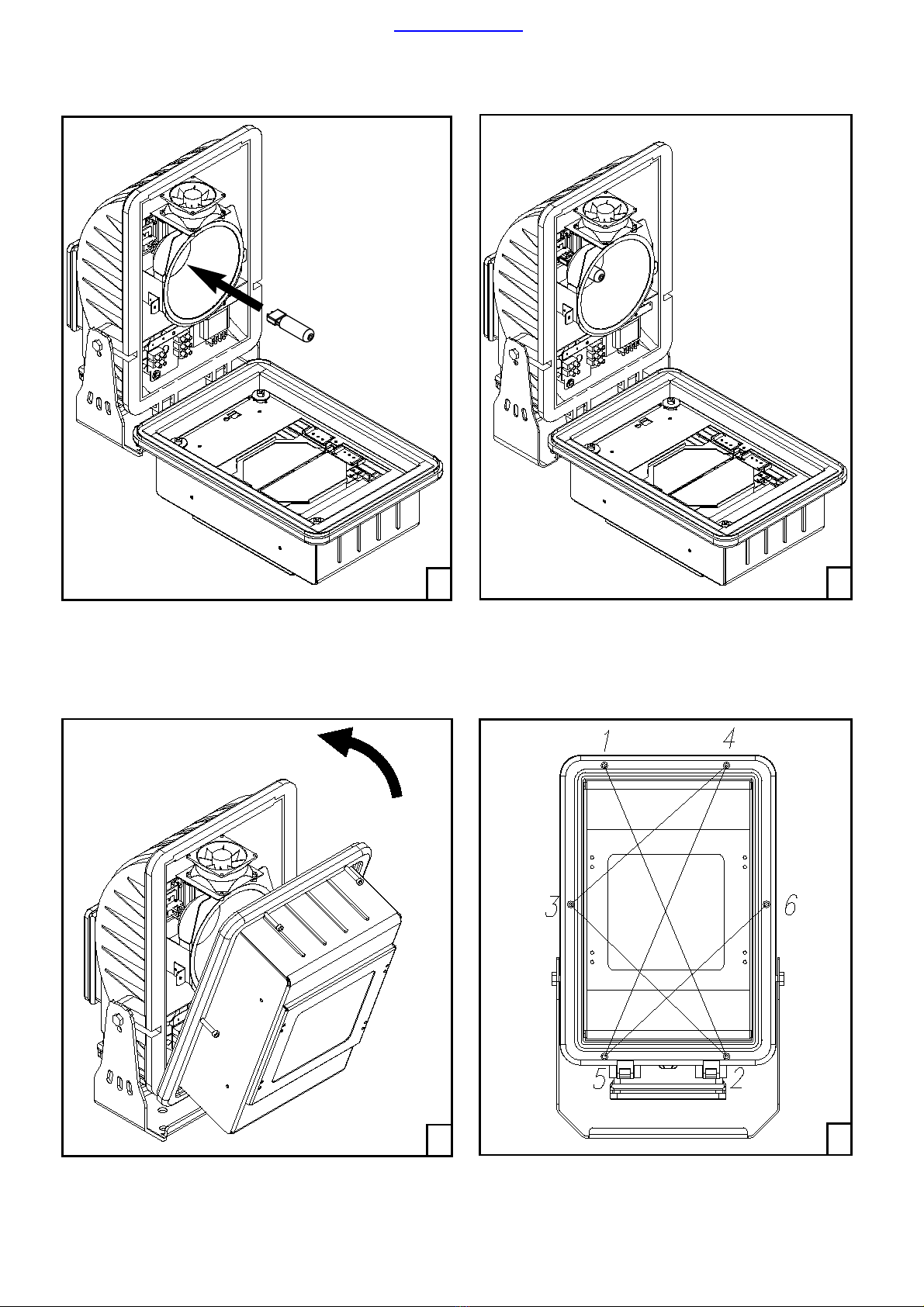

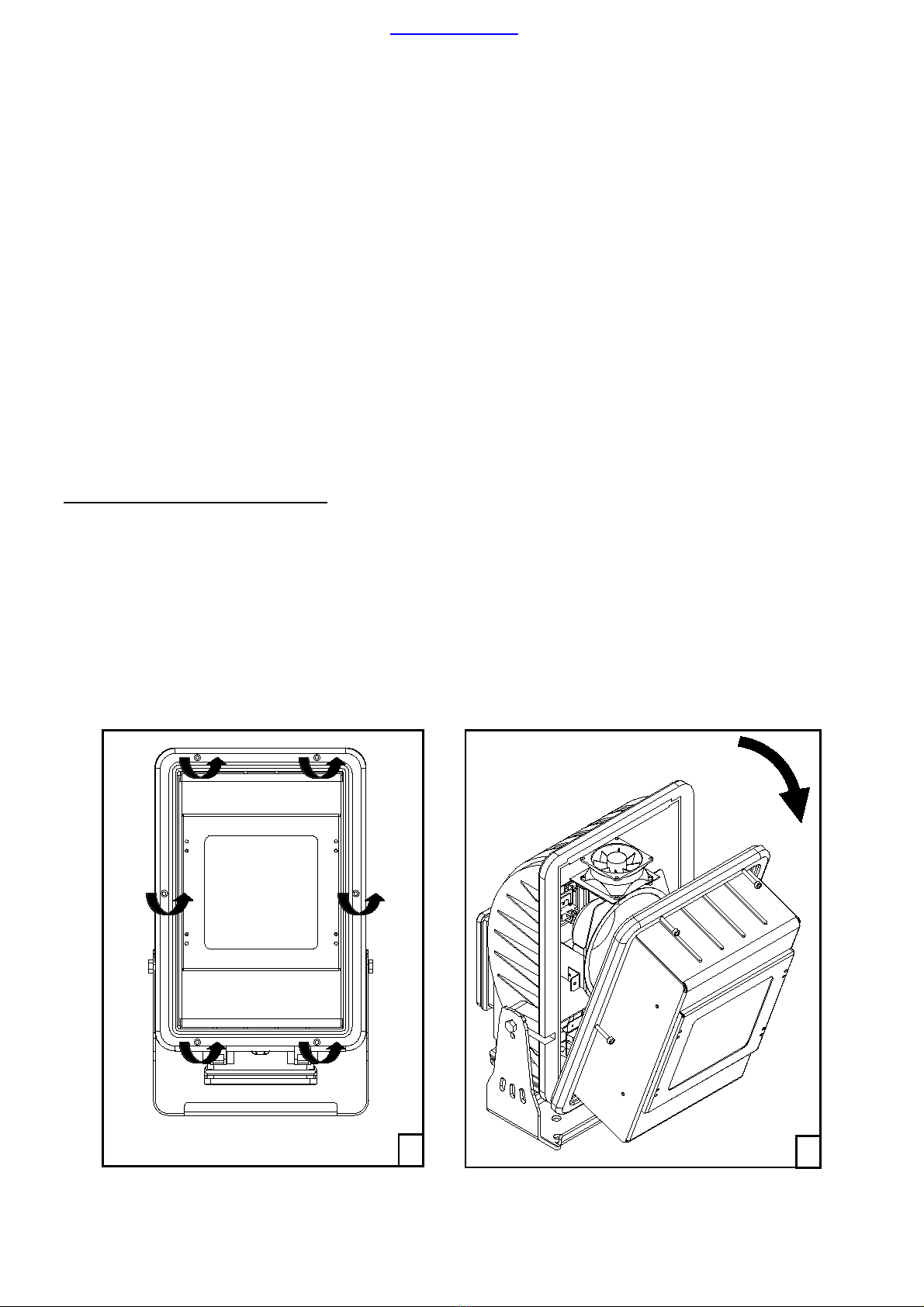

3.1 Montaggio della lampada
12
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

4
34
56
Lampada
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

3.2 Posizionamento del proiettore
3.3 Installazione dei filtri opzionali
5
12
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

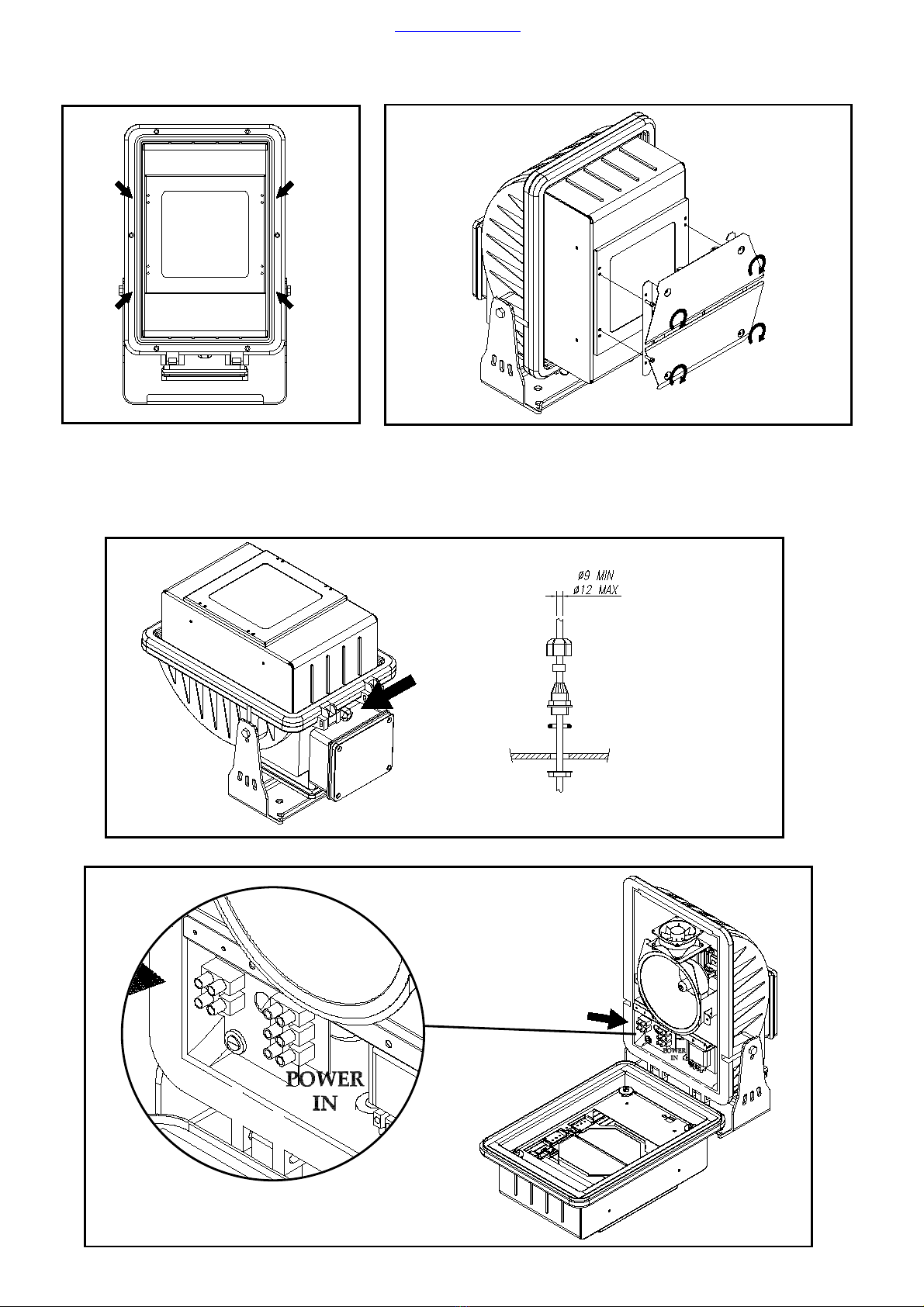

3.4 Installazione del paraluce
3.5 Collegamento elettrico
6
CAVO 3X1.5
sez. minima
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

4.0 USO DEL PROIETTORE
Il significato dei dip-switch cambia a seconda del metodo di funzionamento:
- funzionamento in modo MASTER o in modo SLAVE.
La luce rossa del LED indica la ricezione corretta del segnale DMX oppure la modalità master atti-
va. La luce rossa lampeggiante indica l’assenza del segnale oppure il segnale DMX non corretto.
4.1 Funzionamento MASTER/AUTOMATICO
Per funzionare in modo MASTER/AUTOMATICO, il proiettore STELVIO CYM 300, deve avere
settato il relativo dip-switch su ON (dip-switch numero 2 del gruppo 1-6).
Quando il proiettore STELVIO CYM 300 lavora in modo MASTER/AUTOMATICO i dip-switch
numerati da 1 a 8 del gruppo 1-10 selezionano il programma preimpostato (riferirsi alla tabella 1).
7
P. EFFETTO
Programma 1 Rosso, Magenta,Giallo
Programma 2 Rosso, Magenta,Giallo + Bianco
Programma 3 Verde, Cyan, Giallo
Programma 4 Verde, Cyan, Giallo + Bianco
Programma 5 Blu, Cyan, Magenta
Programma 6 Blu, Cyan, Magenta + Bianco
Programma 7 Colori base
Programma 8 Colori base + Bianco
tabella 1
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

Dip-switch del gruppo 1-6:
Dip-switch numero 2: seleziona il tipo di funzionamento (OFF=DMX/slave; ON=master/automatico);
Dip-switch numero 3 e 4: impostano la durata delle scene colore (tabella 2);

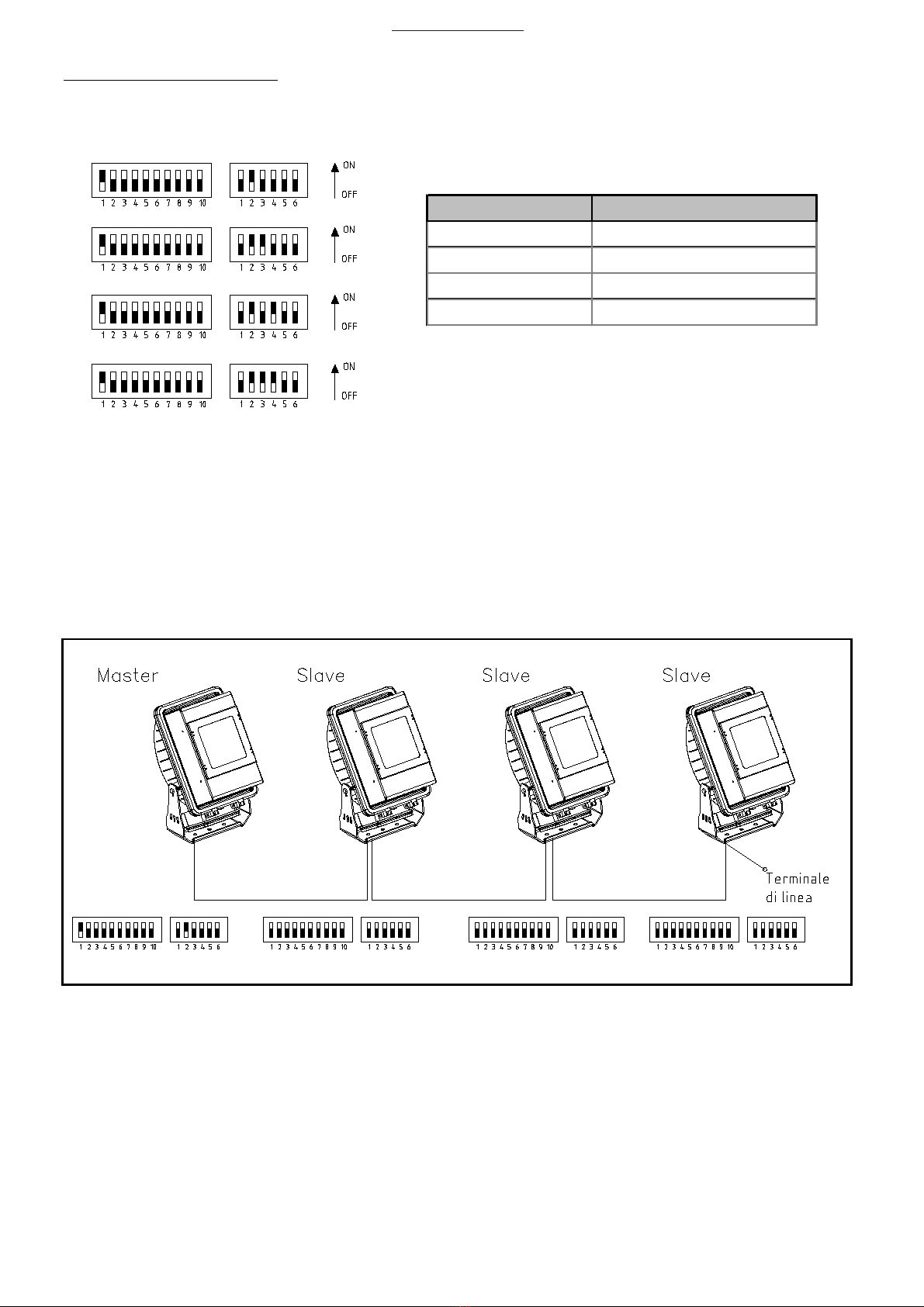

4.2 Funzionamento Master-Slave
E’ possibile settare più proiettori in modalità Slave in modo che seguano il programma eseguito da
un proiettore Master. Il proiettore Master deve essere settato con il relativo dip-switch settato su
ON (dip-switch n°2 del gruppo 1-6), i proiettori Slave devono avere tutti i dip-switch settati su
OFF
Le specifiche DMX richiedono una opportuna resistenza di terminazione (100-120 ohm).La resi-
stenza di terminazione deve essere inserita tra i morsetti DATA+ e DATA- della morsettiera posta
sull’ultimo proiettore della linea DMX.
Per ogni linea DMX ci può essere solo un proiettore Master o un controllo DMX (non entrambi),
diversamente si rischia di danneggiare il circuito di trasmissione.
8
COMBINAZIONE
Durata scena colore
OFF/OFF 5 secondi
ON/OFF 10 secondi
OFF/ON 20 secondi
ON/ON 40 secondi
tabella 2
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

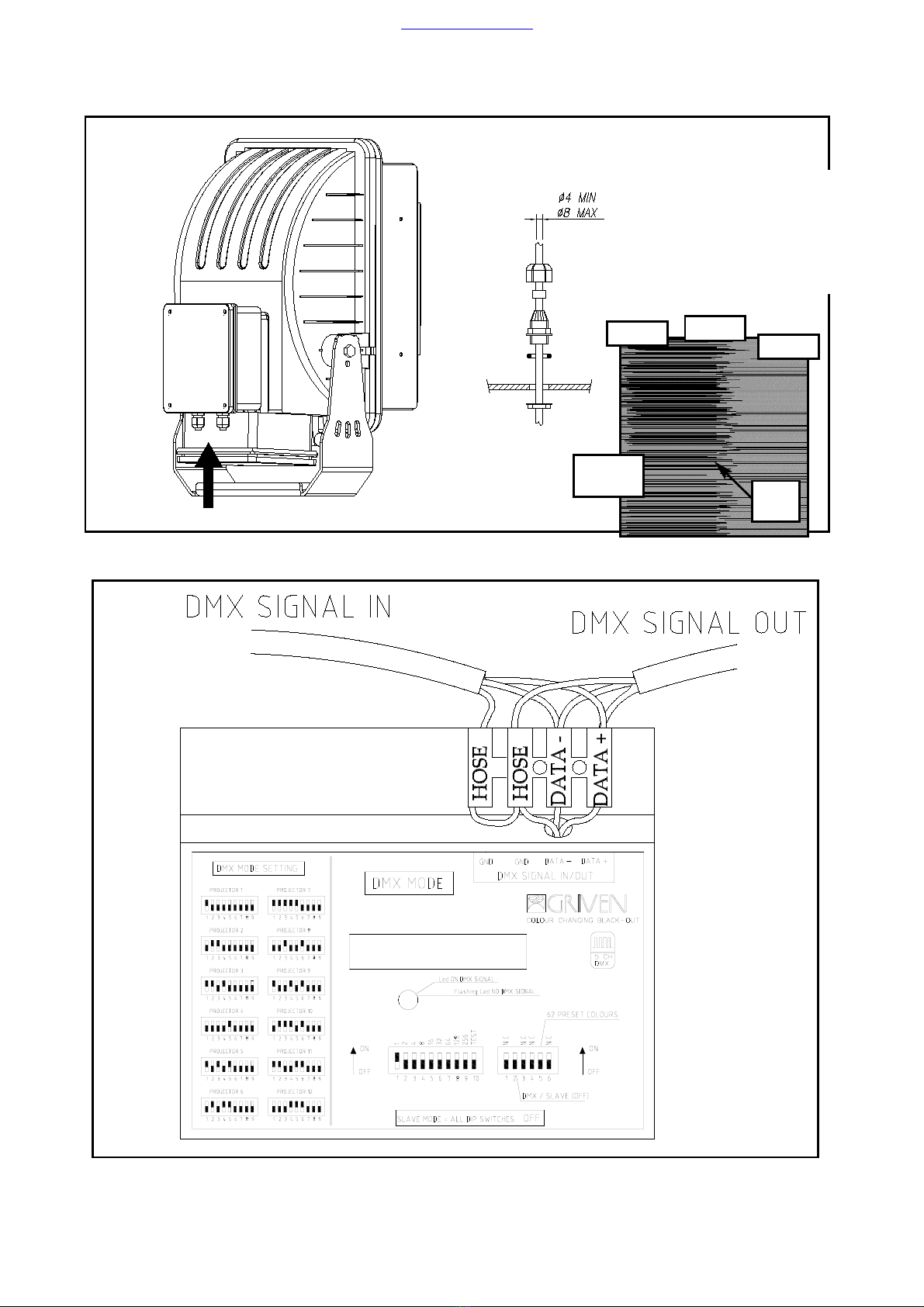

4.3 Connessione dei cavi di segnale DMX
9
Cavo schermato 2 poli+
calza .
La calza (GND) non deve
toccare parti metalliche.
Calza
Data + Data -
GND
Sez. min.
0.35 mm
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

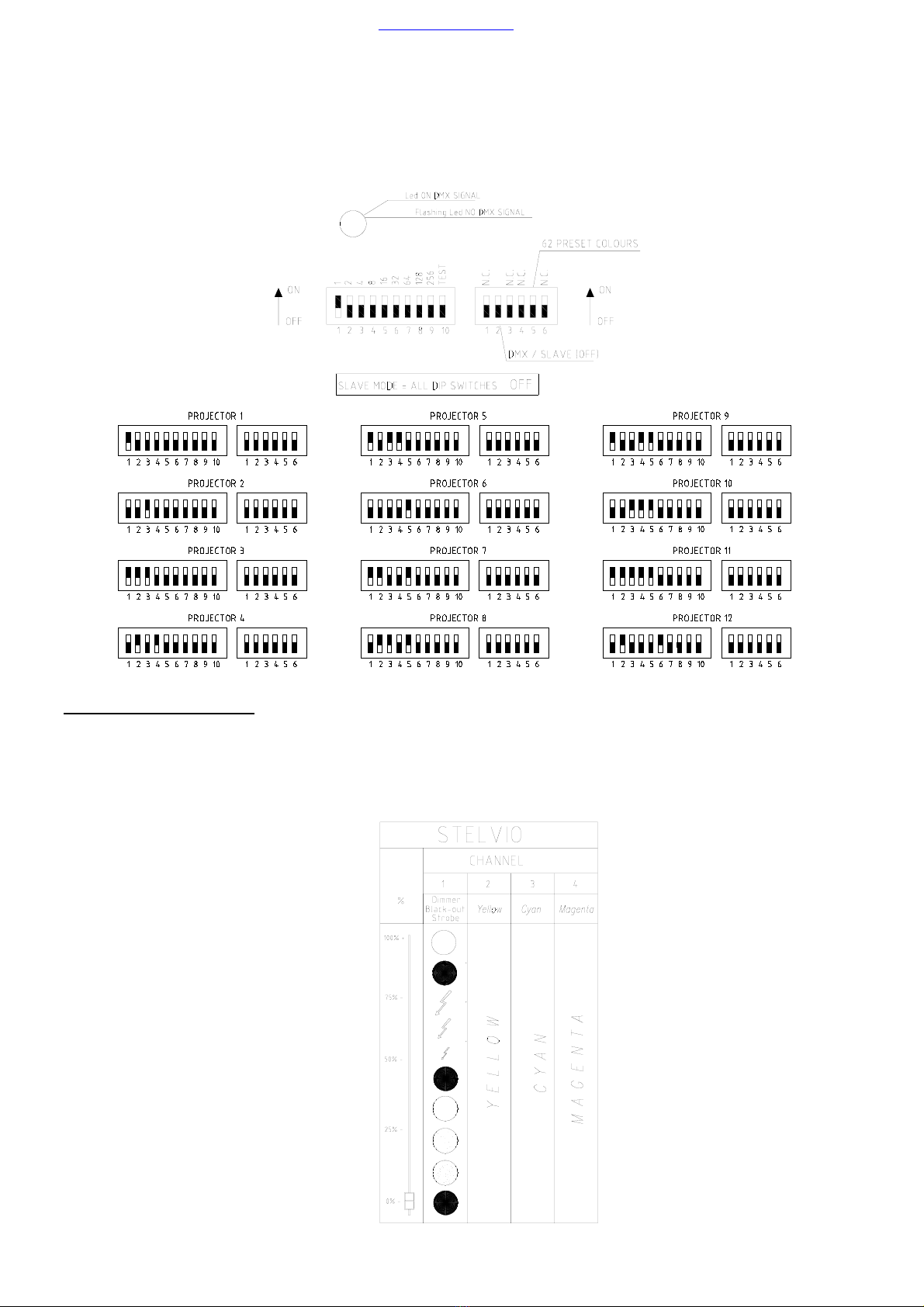

4.4 Funzionamento DMX/SLAVE
Per funzionare in modo DMX/SLAVE, il proiettore STELVIO CYM 300, deve avere settato il rela-
tivo dip-switch su OFF (dip-switch numero 2 del gruppo 1-6).
Tutti i proiettori STELVIO CYM 300 che ricevono un segnale digitale da una centralina di control-
lo, devono avere correttamente settato il loro indirizzo secondo la tabella 1. I dip-switch che danno
l’indirizzo al proiettore sono numerati da 1 a 9.
Ogni proiettore occupa 4 canali.
Dip-switch del gruppo 1-6:
Dip-switch numero 2: seleziona il tipo di funzionamento (OFF=DMX/slave; ON=master/automatico);
Dip-switch numero 5: durante il funzionamento in DMX/Slave, se ON, permette di avere 62 colori
sullo stesso canale.
4.5 Indicazione dei canali
10
tabella 3
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

4.6 Funzionamento via RADIO (solo per AD3426)
STELVIO CYM 300 è disponibile anche nella versione HFT la cui caratteristica è la trasmissione
del segnale DMX via radio oltre che nel normale standard via cavo.
I dip switch assumono lo stesso significato che assumono durante il funzionamento in modo
DMX/SLAVE (vedi paragrafo 4.4 Funzionamento in DMX/SLAVE) con la sola eccezione dei dip
switch n°1 e n°6 del secondo gruppo:
- il dip switch n°1 permette di selezionare il tipo di trasmissione: OFF via cavo, ON via radio;
- il dip switch n°6 permette di variare la frequenza di trasmissione del segnale DMX per evitare
che due linee di proiettori installate nelle vicinanze si disturbino a vicenda.
5.0 MANUTENZIONE
Il proiettore non richiede una manutenzione particolare, infatti, essendo certificato IP65 esso è
totalmente isolato dagli agenti esterni. Per assicurare la massima funzionalità e la massima resa
ottica, si raccomanda comunque di attenersi alle seguenti istruzioni:
- pulite regolarmente il vetro anteriore ;
- sostituite i dicroici se hanno subito danni visibili quali tagli, crepe e profondi graffi;
- sostituite la lampada se ha subito danni visibili o se si è deformata a causa del calore;
- controllate i collegamenti elettrici ed in particolare la messa a terra;
- sostituite tutte le parti eventualmente danneggiate.
Prima di iniziare qualsiasi operazione di manutenzione o pulizia, si raccomanda di scollegare fisi-
camente il proiettore dalla linea di alimentazione staccando la spina.
Prima di aprire il proiettore si consiglia di attendere almeno 15 minuti dallo spegnimento della lampa-
da.
11
HFT
DMX VIA RADIO
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

6.0 INFORMAZIONI TECNICHE
7.0 PARTI DI RICAMBIO
Tutti i componenti del proiettore sono disponibili come parti di ricambio su richiesta.
La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per
eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere.
Si accettano reclami entro e non oltre i 7 giorni dal ricevimento merce.
Eventuali resi di materiale dovranno essere autorizzati da Griven S.r.l. ed inviati completi della
documentazione fiscale necessaria.
La garanzia non copre i materiali di consumo.
Le viste esplose, lo schema elettrico, il diagramma elettronico e la brochure promozionale del pro-
dotto sono disponibili su richiesta.
12
Dimensioni max di ingombro
proiettore
L341 x P367 x H558 mm
Peso proiettore 18 Kg
Materiale della carcassa Alluminio
Tensione nominale 220-240 V
Frequenza nominale 50/60 Hz
Corrente nominale 1,7 A
Potenza assorbita 350 VA
Lampada consigliata 250W MSD
Attacco GY 9,5
Sistema ottico Coppa trattata altamente riflettente
Fusibile per elettronica 5x20 250V 3,15A
Alimentatore con termoprotezione
Grado di protezione IP65
Temperatura massima di esercizio 90 °C
Temperatura ambiente massima 35 °C
STELVIO CYM 300
Presenza di tensioni pericolose.
Idoneo ad essere installato su superfici normal-
mente infiammabili.
Sostituire gli schermi di protezione danneg-
giati utilizzando ricambi GRIVEN.
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

13
1.0 PACKINg
Check carefully the content of the box and in case of damage contact your forwarder immediately.
The following items are included in the box:
n° 1 STELVIO CYM 300 unit;
n° 1 instructions leaflet.
2.0 SAFETY
Disconnect the lantern from mains supply before servicing the unit or replacing the lamp. This pro-
jector has been designed for outdoor and indoor use. Maximum ambient temperature must not
exceed 35°C.
Caution: the temperature of the unit surface can reach 90°C.
Caution: hot lamp. Ensure that the lamp is cold before attempting to remove it (wait for about 15
minutes).
Caution: it is strongly recommended that a safety-chain or wire is attached to this projector and
secured to the main mounting framework to arrest the fall of the unit in the unlikely event that the
primary mounting arrangement should fail.
PROTECTION DEGREE IP65 - The STELVIO CYM 300 unit is dust-proofed and water jets, whe-
rever coming from, will not cause damage to the unit.
3.0 INSTALLATION

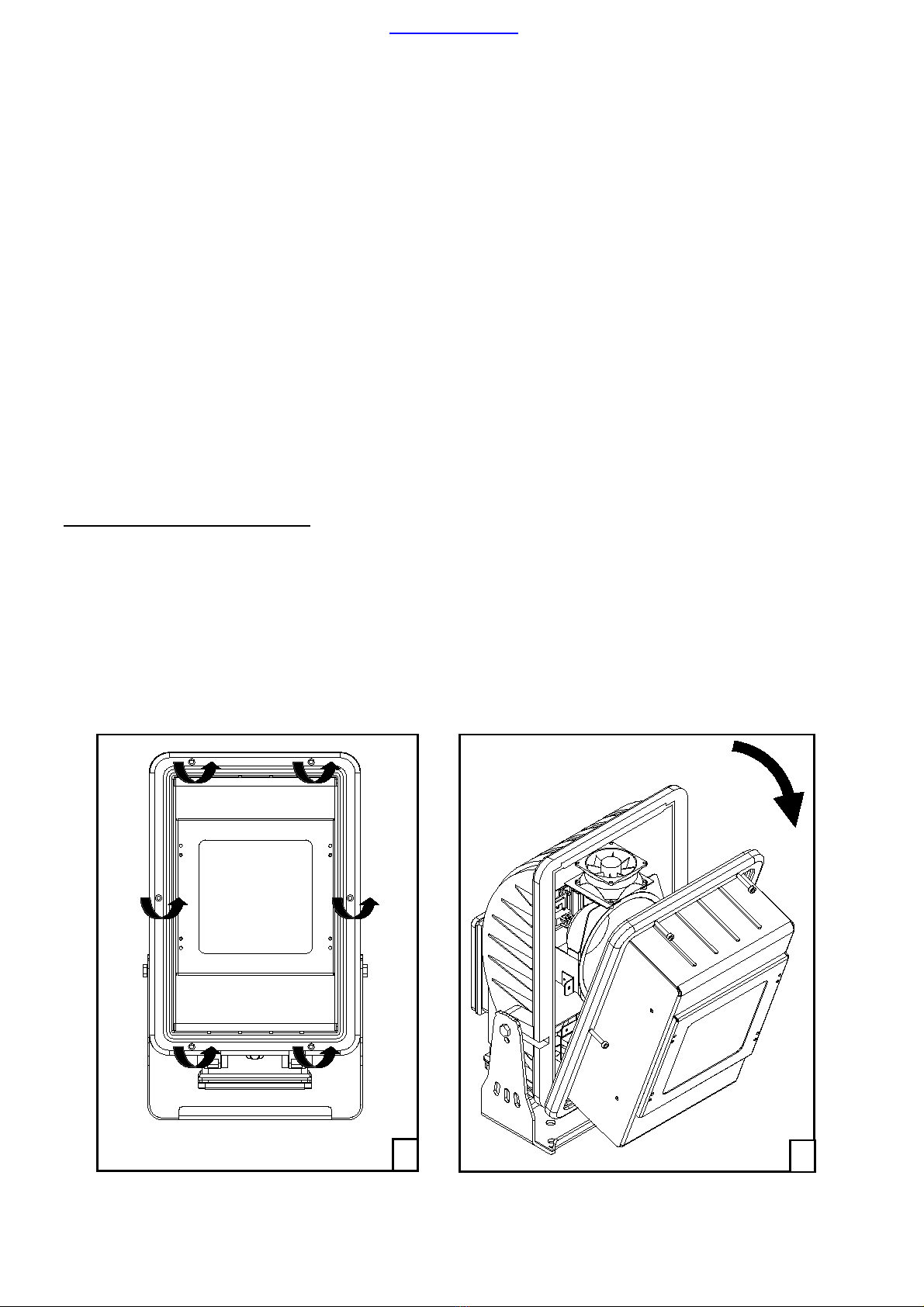

3.1 Fitting the lamp
12
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

14
56
Lamp
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

3.2 Mounting position
3.3 Optional filters installation
15
12
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

3.4 4-leaf barndoor installation
3.5 Electrical connection
16
3X1.5 sez.
minimum
cable section
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

4.0 USE OF THE PROJECTOR
The function of the dip-switches will change according to the selected mode, which can be
DMX/Slave mode or Master/Automatic mode.
The LED red light on indicates that the reception of the DMX signal is correct or that the
MASTER mode is activated. If the red light flashes, it means that there is no signal or that the
DMX signal is not correct.
4.1 MASTER/AUTOMATIC mode
To access the MASTER/AUTOMATIC mode, the dip-switch of the STELVIO CYM 300 unit must
be set to ON (group 1-6, dip-switch no.2). When the STELVIO CYM 300 unit works in
MASTER/AUTOMATIC mode the dip switches from no.1 to no.8 (from the group 1-10) must be
used to select the preset program (refer to table 1).
17
P. EFFECT
Programme 1 Red, Magenta, Yellow
Programme 2 Rosso, Magenta, Yellow + White
Programme 3 Green, Cyan, Yellow
Programme 4 Green, Cyan, Yellow + White
Programme 5 Blue, Cyan, Magenta
Programme 6 Blue, Cyan, Magenta + White
Programme 7 All colors
Programme 8 All colors + White
table 1
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

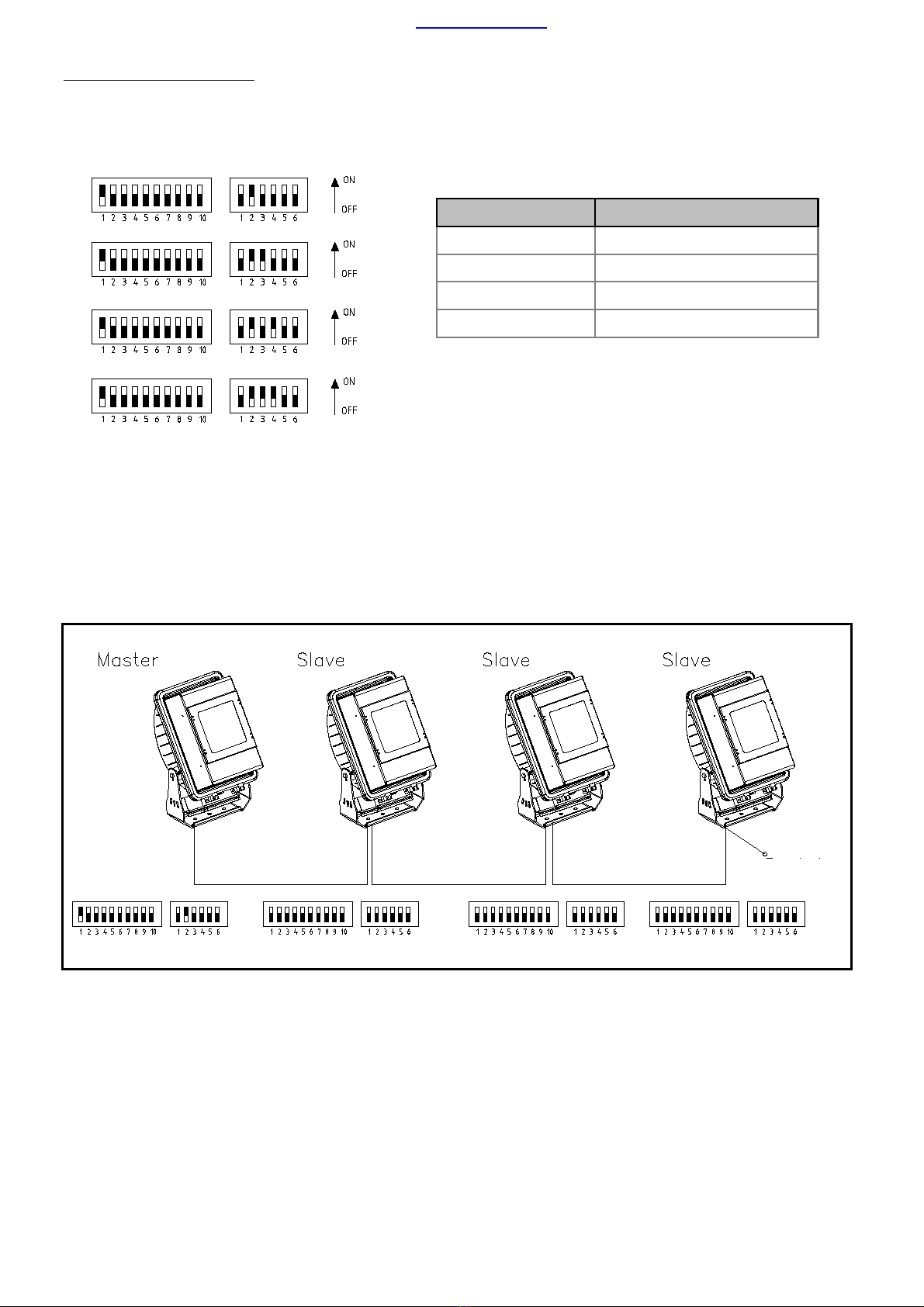

Group 1-6 dip-switches:
Dip-switch no.2: it selects the operating mode (OFF=DMX/SLAVE; ON=master/automatic);
Dip-switches no.3 and 4: they set the duration of the colour scenes (see table 2);
4.2 MASTER-SLAVE mode
More STELVIO CYM 300 units can be set to "Slave" option to follow the "Master" unit in
synchrony. The "Master" unit must be set with the relevant dip-switch in the ON position (group 1-
6, dipswitch no.2); the "Slave" units must be set with all relevant dip-switches in the OFF position.
The DMX specifications require a 100-120 ohm terminal resistor, which must be fitted between the
DATA+ and DATA- Pins in the last unit of the DMX line. For each DMX line select Master mode
or DMX mode, but not both of them, because in this last case the electrical line may be damaged.
18
Line Terminal
COMBINATION
Colours Scene Lenght
OFF/OFF 5 sec.
ON/OFF 10 sec.
OFF/ON 20 sec.
ON/ON 40 sec.
table 2
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

4.3 DMX Cable Connection
19
2-pole shielded
cable+hose.
the hose(GND) must
nottouch metal parts.
Hose
Data + Data -
GND
Min. sect.
0.35 mm
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111

4.4 DMX/SLAVE mode
To access the DMX/SLAVE mode, the dip-switch of the STELVIO CYM 300 unit must be set to
OFF (group 1-6, dip-switch no.2). Every single STELVIO CYM 300 unit must have its relevant
address correctly set. The dip-switches which set the projector address are those from no.1 to no.9.
Each STELVIO CYM 300 uses 4 channels.
Group 1-6 dip-switches:
Dip-switch no.2: it selects the operating mode (OFF=DMX/SLAVE; ON=master/automatic);
Dip-switches no.5: during DMX/Slave operation, if ON it allows to have 62 colours on the same
channel.
4.5 Channels Indication
20
table 3
ORDER DIRECTLY TODAY AT: www.BulbAmerica.com or CALL TOLL FREE 888-505-2111
