5
DE
Die Betriebsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch und
Entsorgung. Machen Sie sich vor der Be-
nutzung des Gerätes mit allen Bedien- und
Sicherheitshinweisen vertraut. Benutzen
Sie das Gerät nur wie beschrieben und für
die angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanleitung gut
auf und händigen Sie alle Unterlagen bei
Weitergabe des Gerätes an Dritte mit aus.
Bestimmungsgemäße
Verwendung
Die Gartenpumpe ist für die Gartenbewäs-
serung geeignet. Sie ist für den privaten
Einsatz im Garten bestimmt.
Das Gerät ist ausschließlich zur Förderung
von Klarwasser und Regenwasser bis zu
einer Temperatur von max. 35°C vorgese-
hen.
Jede andere Verwendung, die in dieser
Betriebsanleitung nicht ausdrücklich zuge-
lassen wird (z.B. Förderung von Lebens-
mitteln, Salzwasser, Motorenkraftsto󰀨e,
chemische Produkte oder Wasser mit abra-
siven Sto󰀨en) kann zu Schäden am Gerät
führen und eine ernsthafte Gefahr für den
Benutzer darstellen.
Die Gartenpumpe ist nicht für den Dauer-
betrieb geeignet. Dauerbetrieb verkürzt die
Lebensdauer und die Garantie erlischt.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Ein-
satz erlischt die Garantie.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden,
die durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Inhalt
Bestimmungsgemäße
Verwendung .......................................... 5
Allgemeine Beschreibung ................... 6
Lieferumfang .................................... 6
Funktionsbeschreibung .................... 6
Übersicht .......................................... 6
Technische Daten................................. 6
Sicherheitshinweise............................. 7
Bildzeichen auf dem Gerät............... 7
Bildzeichen in der
Anleitung .......................................... 7
Allgemeine Sicherheitshinweise....... 7
Inbetriebnahme................................... 10
Tragegri󰀨 montieren ...................... 10
Aufstellen ....................................... 10
Netzanschluss................................ 10
Anschluss der Leitungen................ 10
Gartenpumpe befüllen.....................11
Prüfungen vor Inbetriebnahme........11
Ein-/Ausschalten .............................11
Reinigung/Wartung .............................11
Allgemeine Reinigungsarbeiten ..... 12
Gartenpumpe entleeren ................. 12
Lagerung ............................................. 12
Entsorgung/Umweltschutz ................ 12
Ersatzteile/Zubehör ............................ 13
Garantie............................................... 13
Reparatur-Service............................... 13
Original EG-Konformitäts-
erklärung .................................................... 40
Explosionszeichnung .............................. 41
Service-Center .................................... 43

6
DE
14 Saugschlauch
15 Vorlter mit Rückuss-Stopp
16 Saugschlauch-Anschluss Vorl-
ter

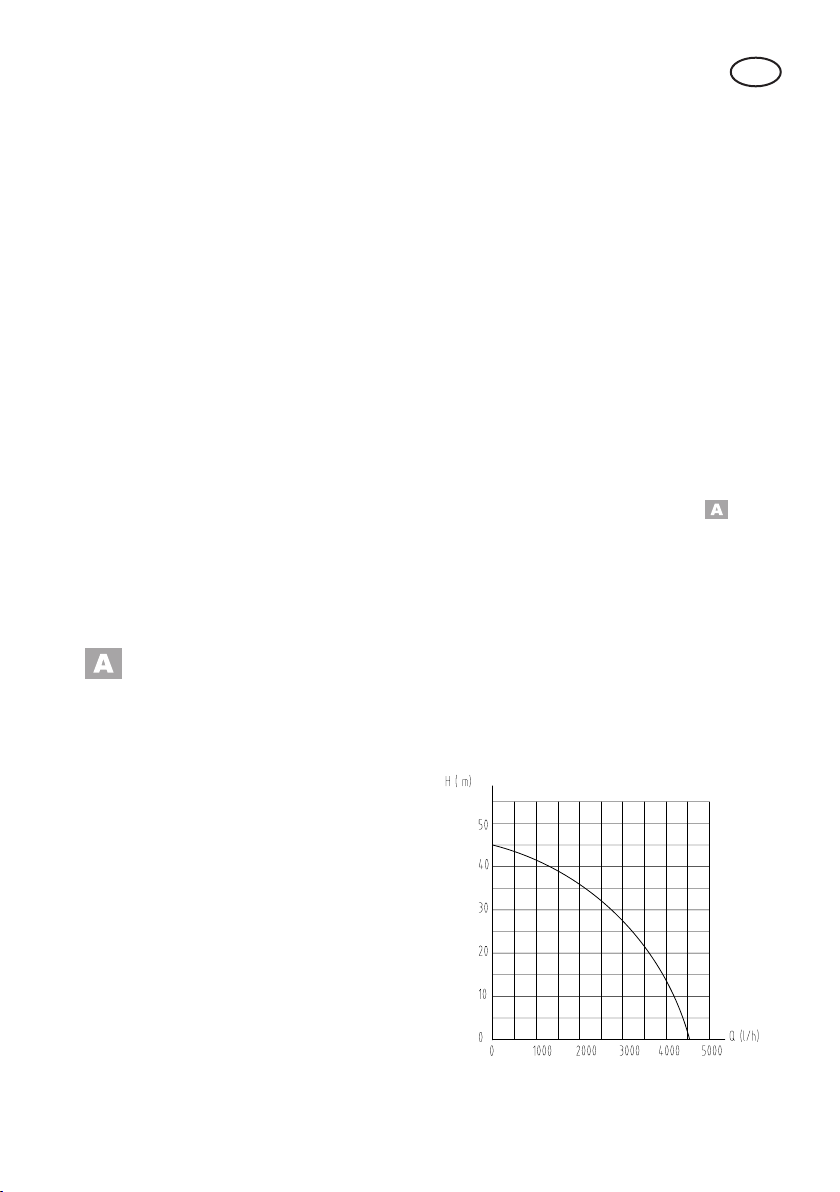

Technische Daten
Gartenpumpen Set ......GP 4645 Inox Set
Nenneingangsspannung .....230 V~, 50 Hz
Leistungsaufnahme....................... 1100 W
Max. Saughöhe ....................................7 m
Max. Fördermenge...................... 4600 l/h*
Max. Förderhöhe (Hmax)......................45 m
Max. Wassertemperatur (Tmax)..........35 °C
Schlauchanschluss ...............1“ (30,3 mm)
Schutzklasse .............................................I
Schutzart ............................................IPX4
Schalldruckpegel
(LpA).........................82 dB (A); KpA= 3 dB
Schallleistungspegel (LWA)
gemessen ...............95 dB(A); KWA= 3 dB
garantiert................................... 98 dB(A)
* Mit dem gelieferten Saugschlauch ( 14)
kann die maximale Fördermenge der Gar-
tenpumpe nicht erreicht werden.
Technische und optische Veränderungen
können im Zuge der Weiterentwicklung
ohne Ankündigung vorgenommen werden.
Alle Maße, Hinweise und Angaben dieser
Betriebsanleitung sind deshalb ohne Ge-
währ. Rechtsansprüche, die aufgrund der
Betriebsanleitung gestellt werden, können
daher nicht geltend gemacht werden.
Allgemeine Beschreibung
Die Abbildung der wichtigs-
ten Funktionsteile nden Sie
auf der vorderen und hinte-
ren Ausklappseite.
Lieferumfang
Packen Sie das Gerät aus und kontrollie-
ren Sie, ob es vollständig ist.
- Gartenpumpe
- Tragegri󰀨
- 2 Befestigungsschrauben
- Saugschlauch
- Dichtring
- Adapterstück
- Vorlter mit Rückuss-Stopp
- Originalbetriebsanleitung
Funktionsbeschreibung
Die Gartenpumpe fördert nach Anschluss
von Saugleitung und Druckleitung und Be-
füllung mit Wasser eine denierte Menge
Klarwasser.
Übersicht

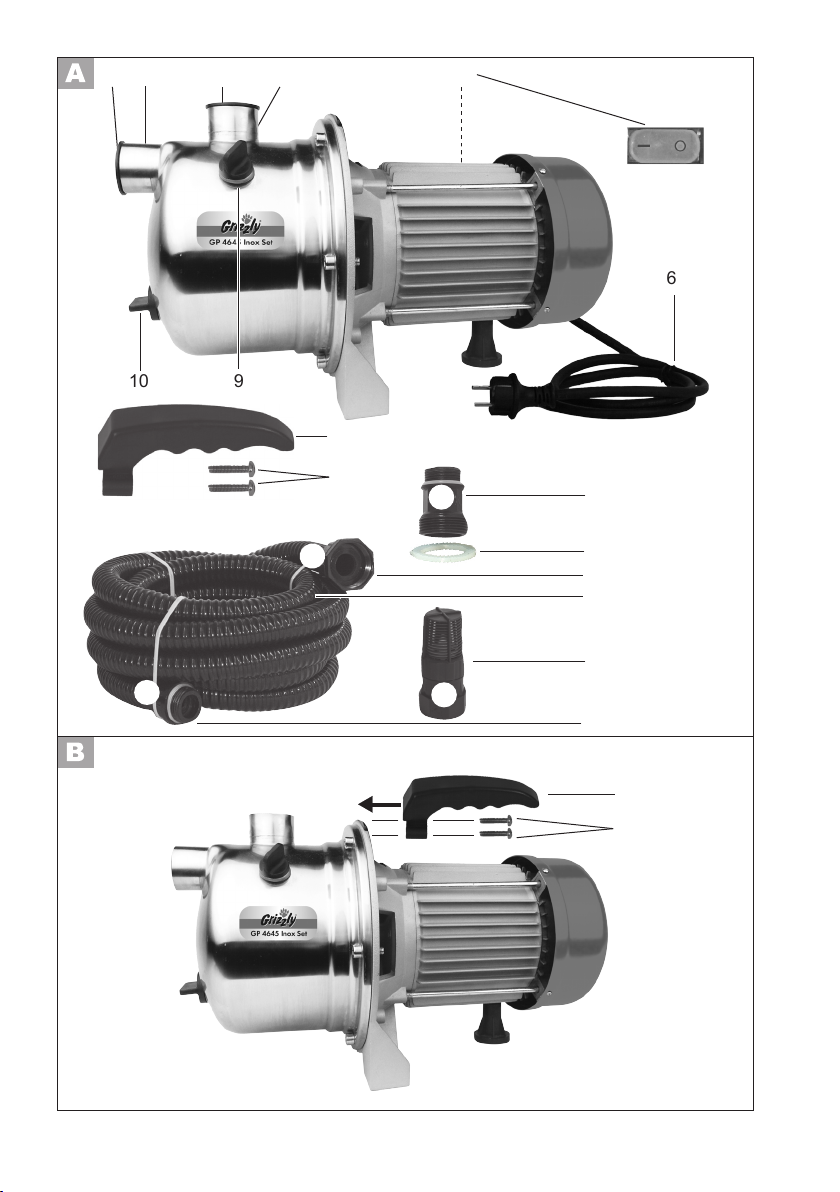

1 Abdeckkappe
2 Wassereingang
3 Abdeckkappe
4 Wasserausgang
5 Ein-/Ausschalter (nicht sichtbar)
6 Netzanschlussleitung
7 Tragegri󰀨
8 2 Befestigungsschrauben
9 Einfüllschraube
10 Ablassschraube
11 Adapterstück
12 Dichtring
13 Saugschlauch-Anschluss Was-
sereingang

7
DE
Engere Saugschläuche können die
Leistung reduzieren.
Sicherheitshinweise
Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvor-
schriften bei der Arbeit mit der
Gartenpumpe.

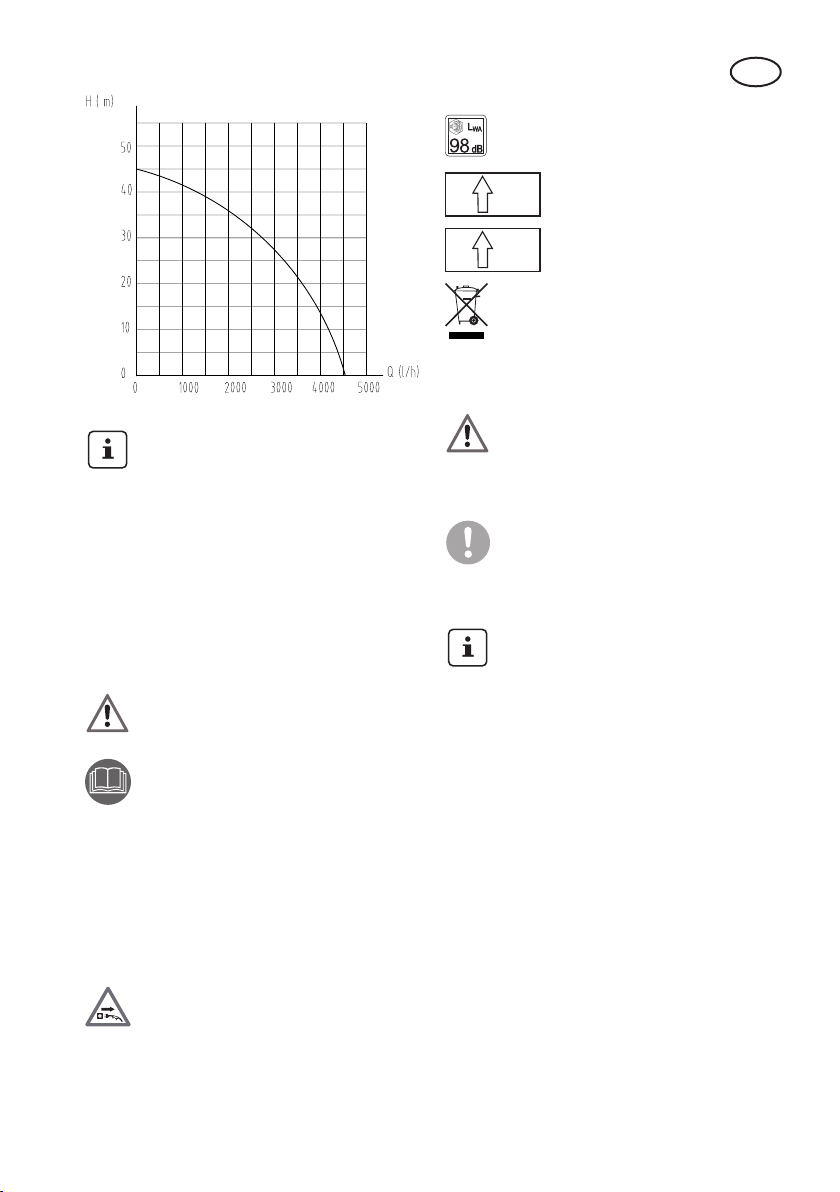

Bildzeichen auf dem Gerät
Achtung! Nicht für reines
Sandwasser geeignet!
Machen Sie sich vor der
Arbeit mit allen Bedienele-
menten gut vertraut, insbe-
sondere mit Funktionen und
Wirkungsweisen. Fragen Sie
ggf. eine Fachkraft.
Lesen und beachten Sie die
zum Gerät gehörende Be-
triebsanleitung!
Achtung! Ziehen Sie bei
Beschädigung oder Durch-
schneiden der Netzan-
schlussleitung sofort den
Stecker aus der Steckdose.
Angabe des Schallleistungs-
pegels LWA in dB
G1“ IN Wassereingang
G1“ OUT Wasserausgang
Elektrogeräte gehören nicht
in den Hausmüll.
Bildzeichen in der Anleitung
Gefahrenzeichen mit An-
gaben zur Verhütung von
Personen- oder Sachschä-
den.
Gebotszeichen (anstelle des
Ausrufungszeichens ist das
Gebot erläutert) mit Angaben
zur Verhütung von Schäden.
Hinweiszeichen mit Informa-
tionen zum besseren Um-
gang mit dem Gerät.
Allgemeine
Sicherheitshinweise
• Dieses Gerät kann von Kindern
ab 8 Jahren und darüber sowie
von Personen mit verringerten
physischen, sensorischen oder
mentalen Fähigkeiten oder
Mangel an Erfahrung und Wis-
sen benutzt werden, wenn sie
beaufsichtigt oder bezüglich
des sicheren Gebrauchs des
Gerätes unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät
spielen. Reinigung und Benut-

8
DE
zer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung
durchgeführt werden.
Arbeiten mit dem Gerät:
Vorsicht: So vermeiden Sie
Unfälle und Verletzungen:
• Personen, die mit der Betriebs-
anleitung nicht vertraut sind,
dürfen das Gerät nicht benut-
zen. Örtliche Bestimmungen
können das Mindestalter der
Bedienungsperson festlegen.
• Tragen Sie zum Schutz gegen
elektrischen Schlag festes
Schuhwerk.
• Benden sich Personen im
Wasser, so darf das Gerät nicht
betrieben werden.
• Ergreifen Sie geeignete Maß-
nahmen, um Kinder vom lau-
fenden Gerät fernzuhalten.
• Entsorgen Sie das Verpa-
ckungsmaterial ordnungsge-
mäß.
• Benutzen Sie das Gerät nicht
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.
• Nicht für Wasser mit abrasiven
Partikeln wie Sand verwenden.
Die Förderung von aggressi-
ven, abrasiven (schmiergelwir-
kenden), ätzenden, brennba-
ren (z.B. Motorenkraftsto󰀨e)
oder explosiven Flüssigkeiten,
Salzwasser, Reinigungsmitteln
und Lebensmitteln ist nicht ge-
stattet. Die Temperatur der För-
derüssigkeit darf 35°C nicht
überschreiten.
• Bewahren Sie das Gerät an
einem trockenen Ort und au-
ßerhalb der Reichweite von
Kindern auf.
Vorsicht! So vermeiden Sie
Geräteschäden und eventu-
ell daraus resultierende Per-
sonenschäden:
• Arbeiten Sie nicht mit einem
beschädigten, unvollständigen
oder ohne die Zustimmung des
Herstellers umgebauten Gerät.
Lassen Sie vor Inbetriebnahme
durch einen Fachmann prüfen,
dass die geforderten elektri-
schen Schutzmaßnahmen vor-
handen sind.
• Tragen oder befestigen Sie
das Gerät nicht an der Net-
zanschlussleitung oder am
Schlauch.
• Schützen Sie das Gerät vor
Frost und Trockenlaufen.
• Verwenden Sie nur Original-Zu-
behör und führen Sie keine Um-
bauten am Gerät durch.
• Lesen Sie zum Thema „Reini-
gung/Wartung“ und „Lagerung“
bitte die Hinweise in der Be-
triebsanleitung. Alle darüber
hinausgehenden Maßnahmen,
insbesondere das Ö󰀨nen des
Gerätes, sind von einer Elektro-
fachkraft auszuführen. Wenden
Sie sich im Reparaturfall immer
an unser Service-Center.
Elektrische Sicherheit:
Vorsicht: So vermeiden Sie
Unfälle und Verletzungen
durch elektrischen Schlag:

9
DE
• Wenn die Anschlussleitung die-
ses Gerätes beschädigt wird,
muss sie durch den Hersteller
oder seinen Kundendienst oder
eine ähnlich qualizierte Person
ersetzt werden, um Gefährdun-
gen zu vermeiden.
• Benutzen Sie die Netzan-
schlussleitung nicht, um den
Stecker aus der Steckdose zu
ziehen. Schützen Sie die Net-
zanschlussleitung vor Hitze, Öl
und scharfen Kanten.
• Tragen oder befestigen Sie
das Gerät nicht an der Netzan-
schlussleitung.
• Verwenden Sie nur Verlänge-
rungskabel, die spritzwasserge-
schützt und für den Gebrauch
im Freien bestimmt sind. Rollen
Sie eine Kabeltrommel vor Ge-
brauch immer ganz ab. Überprü-
fen Sie das Kabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am
Gerät, in Arbeitspausen und bei
Nichtgebrauch den Netzstecker
aus der Steckdose.
• Netzanschlussleitungen dürfen
keinen geringeren Querschnitt
besitzen als Gummischlauch-
leitungen mit der Bezeichnung
H07RN-F. Der Litzenquerschnitt
des Verlängerungskabels muss
mindestens 2,5 mm2betragen.
• Bei Betrieb des Gerätes muss
nach dem Aufstellen der Netz-
stecker frei zugänglich sein.
• Bevor Sie das Gerät in Betrieb
nehmen, lassen Sie fachmän-
nisch prüfen:
- Erdung, Nullung, Fehler-
stromschutzschaltung muss
den Sicherheitsvorschriften
der Energie-Versorgungsun-
ternehmen entsprechen und
einwandfrei funktionieren,
- Schutz der elektrischen
Steckverbindungen vor Näs-
se.
- Bei Überschwemmungsgefahr
die Steckverbindungen im
überutungssicheren Bereich
anbringen.
• Achten Sie darauf, dass die
Netzspannung mit den Angaben
des Typenschildes überein-
stimmt.
• Führen Sie die Elektroinstallati-
on entsprechend den nationalen
Vorschriften aus.
• Schließen Sie das Gerät nur
an eine Steckdose mit Feh-
lerstrom-Schutzeinrichtung
(FI-Schalter) mit einem Be-
messungsfehlerstrom von nicht
mehr als 30 mA an; Sicherung
mindestens 10 Ampere.
• Prüfen Sie vor jedem Gebrauch
Gerät, Netzanschlussleitung
und Stecker auf Beschädi-
gungen. Eine defekte Net-
zanschlussleitung darf nicht
repariert werden, sondern muss
gegen eine neue ausgetauscht
werden. Lassen Sie Schäden
an Ihrem Gerät von einem
Fachmann beseitigen.

10
DE
Inbetriebnahme
Tragegriff montieren
Befestigen Sie den Tragegri󰀨 (7)
mit den Befestigungsschrauben (8)
am Gerät.
Aufstellen
• Stellen Sie das Gerät auf einen festen,
waagerechten und utungssicheren
Untergrund.
• Sollten Sie das Gerät fest installieren
wollen, verschrauben Sie es mit dem
Untergrund. Eine Verschraubung mit
einer Befestigungsplatte verhindert
auch ein Verrutschen des Gerätes.
Beachten Sie dabei einen freien Zu-
gang zur Ablassschraube ( 10).
• Stellen Sie das Gerät grundsätzlich hö-
her als die Wasseroberäche, aus der
Sie pumpen möchten.Sollte dies nicht
möglich sein, installieren Sie eine un-
terdruckfeste Absperreinheit zwischen
dem Gerät und dem Saugschlauch (im
Fachhandel oder Baumarkt erhältlich).
Netzanschluss
Die von Ihnen erworbene Gartenpumpe
ist bereits mit einem Schutzkontaktstecker
versehen. Die Gartenpumpe ist bestimmt
für den Anschluss an eine Schutzkontakt-
steckdose mit 230 V ~ 50 Hz.
Anschluss der Leitungen
- Benutzen Sie an der Saugsei-
te eine Leitung mit Rück-
uss-Stopp und montieren Sie
einen Vorlter.
- Verwenden Sie an der Saugsei-
te keine Anschlusssysteme mit
Schnellkupplungen.
- Verwenden Sie den Saug-
schlauch nicht als Druckleitung.
1. Entfernen Sie die Abdeckkap-
pen (1) und (3) vom Gerät
2. Verschrauben Sie den Vorlter
mit Rückuss-Stopp (15) mit
dem Anschluss Vorlter (16) am
Saugschlauch (14). Beide Teile
sind mit einem Bgekennzeich-
net.
3. Verschrauben Sie das Adapter-
stück (11) mit dem Wasserein-
gang (2) am Gerät. Beide Teile
sind mit einem Agekennzeich-
net.
4. Verschrauben Sie den Saug-
schlauch-Anschluss Wasser-
eingang (13) mit dem Dichtring
(12) am Adapterstück (11).
Beide Teile sind mit einem A
gekennzeichnet. Verschrauben
Sie diesen luftdicht.
5. Montieren Sie eine Druckleitung
am Stutzen vom Wasseraus-
gang (4) am Gerät. Verschrau-
ben Sie diesen luftdicht.
Bei Luft in der Ansaugleitung ist die
Funktion der Gartenpumpe nicht
gewährleistet.

11
DE
Gartenpumpe befüllen
Die Gartenpumpe muss vor jeder Inbe-
triebnahme mit Wasser befüllt werden. So
ist ein sofortiger Anlauf gewährleistet. Ein
Trockenlauf beschädigt das Gerät.
1. Ö󰀨nen Sie die Einfüllschraube ( 9)
an dem Gerät.
2. Füllen Sie Wasser bis an die Einfüll-
stelle auf und verschrauben Sie die
Einfüllschraube ( 9) wieder.
Prüfungen vor Inbetriebnahme
• Vergewissern Sie sich, dass der
elektrische Anschluss 230 V ~
50 Hz beträgt.
• Überprüfen Sie den ordnungsge-
mäßen Zustand der Steckdose
und dass diese ausreichend ab-
gesichert ist (mind.10A).
• Vergewissern Sie sich, dass nie
Feuchtigkeit oder Wasser an den
Netzanschluss kommen kann.
Es besteht die Gefahr eines
Stromschlages.
• Überprüfen Sie die Saugleitung.
Das Ansaugende der Sauglei-
tung muss sich im Wasser be-
nden.
• Überprüfen Sie die Drucklei-
tung. Das Austrittsende der
Druckleitung sollte sich bereits
an der Bewässerungsposition
benden.
Das Gerät ist nicht zum Anschluss
an die Trinkwasserversorgungsan-
lage geeignet.
Ein-/Ausschalten
1. Schließen Sie die Netzanschlusslei-
tung ( 6) an die Stromversorgung
an.
2. Einschalten:
Ein-/Ausschalter ( 5) in Stellung „I“.
Nach einer Ansaugzeit beginnt die
Pumpe zu fördern.
3. Ausschalten:
Ein-/Ausschalter ( 5) in Stellung
„0“.
Überlastschutz: Bei Überbean-
spruchung schaltet sich das Gerät
automatisch ab. Zum Wiederanlauf
lassen Sie das Gerät abkühlen und
schalten es dann wieder ein.
Reinigung/Wartung
Reinigen und pegen Sie Ihr Gerät regel-
mässig. Dadurch wird seine Leistungs-
fähigkeit und eine lange Lebensdauer
gewährleistet.
Lassen Sie Arbeiten, die nicht
in dieser Betriebsanleitung be-
schrieben sind, von unserem Ser-
vice-Center durchführen. Verwen-
den Sie nur Originalteile.
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker.
Es besteht die Gefahr eines Strom-
schlages oder Verletzungsgefahr
durch bewegliche Teile.
Spritzen Sie das Gerät nicht mit
Wasser ab und reinigen Sie es
nicht unter ießendem Wasser.
Es besteht Gefahr von Strom-
schlag und das Gerät könnte
beschädigt werden.

12
DE
Allgemeine Reinigungsarbeiten
• Halten Sie Motorrippen und Motorge-
häuse sauber. Verwenden Sie dazu ein
feuchtes Tuch oder eine Bürste.
Verwenden Sie keine Reinigungs- bzw.
Lösungsmittel.
• Entfernen Sie Fusseln und faserige
Partikel, die sich im Pumpengehäuse
festgesetzt haben, durch Spülen mit
Wasser.
• Sollten Verstopfungen auftreten, entfer-
nen Sie die Saugleitung und Drucklei-
tung. Spülen Sie den Fremdkörper mit
Wasser aus.
Alle darüber hinausgehenden Maßnahmen,
insbesondere das Ö󰀨nen der Gartenpumpe,
sind von einer Elektrofachkraft auszuführen.
Wenden Sie sich im Reparaturfall immer an
unser Service-Center.
Gartenpumpe entleeren
Bei Frostgefahr und vor längerem Nichtge-
brauch (z.B. Überwintern) muss die Gar-
tenpumpe komplett entleert sein.
1. Ö󰀨nen Sie die Ablassschraube ( 10)
und entleeren Sie das Gerät von Was-
ser.
2. Spülen Sie das Gerät mit klarem Was-
ser durch.
Lagerung
• Bewahren Sie das Gerät gereinigt,
trocken und außerhalb der Reichwei-
te von Kindern auf.
• Vor einer längeren Aufbewahrung
(z.B. Überwintern) entleeren Sie die
Pumpe (siehe „Gartenpumpe entlee-
ren“).
Infolge von Ablagerungen und Rück-
ständen kann es ansonsten zu Anlauf-
schwierigkeiten kommen.
Entsorgung/Umweltschutz
Führen Sie Gerät, Zubehör und Verpackung
einer umweltgerechten Wiederverwertung
zu.
Elektrische Geräte gehören nicht in
den Hausmüll, verwenden Sie sepa-
rate Sammeleinrichtungen. Fragen
Sie die Gemeindeverwaltung nach
dem vorhandenen Entsorgungssys-
tem.
Wenn elektrische Geräte in De-
ponien oder Müllhalden entsorgt
werden, können gefährliche Subs-
tanzen ins Grundwasser versickern
und damit in die Nahrungskette ge-
langen. Gesundheitliche Schäden
können die Folge sein.
Die Entsorgung Ihrer defekten
eingesendeten Geräte führen wir
kostenlos durch.

13
DE
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie
unter
www.grizzly-shop.de oder
www.grizzly-service.eu
Sollten Sie kein Internet haben, so wen-
den Sie sich bitte telefonisch an das Ser-
vice-Center (siehe „Service-Center“).
Garantie
• Für dieses Gerät leisten wir 24 Monate
Garantie. Dieses Gerät ist nicht zur
gewerblichen Nutzung geeignet. Bei
gewerblichem Einsatz erlischt die Ga-
rantie.
• Schäden, die auf natürliche Abnutzung,
Überlastung oder unsachgemäße Be-
dienung zurückzuführen sind, bleiben
von der Garantie ausgeschlossen.
Bestimmte Bauteile unterliegen einem
normalen Verschleiß und sind von der
Garantie ausgeschlossen. Insbesonde-
re zählen hierzu: Filter, Aufsätze.
• Voraussetzung für Garantieleistungen
ist zudem die Einhaltung der Hinweise
zur Reinigung und Wartung.
• Schäden, die durch Material- oder Her-
stellerfehler entstanden sind, werden
unentgeltlich durch Ersatzlieferung
oder Reparatur beseitigt. Vorausset-
zung ist, dass das Gerät unzerlegt und
mit Kauf- und Garantienachweis an
den Händler zurückgegeben wird.
Reparatur-Service
• Sie können Reparaturen, die nicht der
Garantie unterliegen, gegen Berech-
nung von unserem Service-Center
durchführen lassen. Unser Ser-
vice-Center erstellt Ihnen gerne einen
Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die
ausreichend verpackt und frankiert ein-
gesandt wurden.
• Achtung: Bitte liefern Sie Ihr Gerät
im Reklamations- oder Servicefall ge-
reinigt und mit einem Hinweis auf den
Defekt an unsere Service-Adresse.
Unfrei - per Sperrgut, Express oder
mit sonstiger Sonderfracht - einge-
schickte Geräte werden nicht ange-
nommen.
• Die Entsorgung Ihrer defekten eingesen-
deten Geräte führen wir kostenlos durch.

14
GB
Keep this manual safely and in the
event that the product is passed
on, hand over all documents to the
third party.
Intended purpose
The garden pump is intended for use in
private homes and gardens. The unit is
suitable for service water supply and the
irrigation of gardens. It is solely intended
for pumping clear and rain water up to tem-
peratures of no more than 35°C.
Any other use, not expressly authorised
in these instructions (e.g. for transport-
ing foodstu󰀨s, salt water, motor fuels,
chemical products or water with abrasive
materials), may cause damage to the
equipment and represent a serious risk for
the user.
The garden pump is not suitable for
continuous duty. Continuous operation
reduces the durability and shortens the
guarantee period. This equipment is not
suitable for commercial use.
Commercial use will invalidate the guar-
antee.
The operator or user is responsible for ac-
cidents or damage to other people or their
property.
The manufacturer shall not be liable for
damages caused by use other than for
which the equipment is intended or by incor-
rect operation.
General Description
The illustration of the principal
functioning parts can be found
on the front and back foldout
pages.
Content
Intended purpose .............................. 14
General Description .......................... 14
Scope of Delivery........................... 15
Functional description.................... 15
Overview........................................ 15
Technical Data ................................... 15
Notes on Safety ................................. 16
Symbols in the manual .................. 16
Symbols on the equipment ............ 16
General notes on safety................. 16
Initial Operation ................................. 18
Mount carrying handle ................... 18
Setting up....................................... 18
Mains Connection .......................... 18
Connecting the hoses .................... 18
Filling the pump ............................. 19
Checks before initional operation .. 19
Switching ON and OFF.................. 19
Cleaning/Maintenance....................... 20
General cleaning instructions ........ 20
Drain garden pump ........................ 20
Storage ............................................... 20
Waste Disposal and
Environmental Protection................. 20
Spare Parts/Accessories .................. 21
Guarantee........................................... 21
Repair Service.................................... 21
Translation of the original
EC declaration of conformity ........... 40
Exploded Drawing ............................. 41
Service-Center ................................... 43
The operating instructions con-
stitute part of this product. They
contain important information on
safety, use and disposal.
Before using the product, familiar-
ise yourself with all of the operat-
ing and safety instructions. Use the
product only as described and for
the applications specied.

15
GB
Technical Data
Gardenpump set .......... GP 4645 Inox Set
Mains connection................230 V~, 50 Hz
Power consumption...................... 1100 W
Suction lift........................................... 7 m
Max. discharge rate................... 4.600 l/h*
Max. discharge head (Hmax).............. 45 m
Max. water temperature (Tmax)......... 35 °C
Hose connection................... 1“ (30.3 mm)
Safety class ............................................. I
Degree of protection..........................IPX4
Sound pressure level
(LpA)........................82 dB(A); KpA= 3 dB
Sound power level (LWA)
measured .................. 95 dB(A ); KWA= 3 dB
guaranteed .............................. 98 dB (A)
* With the included suction hoss ( 14),
the maximum discharge rate of the garden
pump can not be reached.
Technical and optical changes can be
carried out in the course of further devel-
opment without notice. All dimensions,
references and information of this instruc-
tion manual are without guarantee. Legal
claims, which are made on the basis of the
instruction manual, cannot thus be consid-
ered as valid.
Scope of Delivery
Carefully unpack the appliance and check
that it is complete:
- Garden pump
- Carrying handle
- 2 xing srews
- Suction hose
- Seal ring
- Adapter
- Prelter with reow stopper
- Translation of the original
instructions for use
Functional description
After connecting the suction and pressure
hoses and lling the garden pump with wa-
ter, it will output a dened volume of clear
water.
Overview
1 Protective cap
2 Water inlet
3 Protective cap
4 Water outlet
5 On/O󰀨 switch (not visual)
6 Power cable
7 Carrying handle
8 2 xing screws
9 Filler screw
10 Draining screw
11 Adapter
12 Seal ring
13 Suction hose connection,
water inlet
14 Suction hose
15 Prelter with reow stopper
16 Suction hose connection, prel-
ter

16
GB
Tighter hoses can reduce the out-
put.
Notes on Safety
This section deals with the general
safety regulations for working with
the equipment.
Symbols in the manual
Warning symbols with in-
formation on damage and
injury prevention.
Instruction symbols (the
instruction is explained at
the place of the exclamation
mark) with information on
preventing damage.
Help symbols with informa-
tion on improving tool han-
dling.
Symbols on the equipment
Caution! Not suitable for wa-
ter with a high sand content!
Read and follow the operat-
ing instructions provided for
the device!
Attention: Remove the plug
from the socket as soon as
the power lead is damaged
or cut.
Information of the acoustic
power level LWA in dB
G1“ IN Water inlet
G1“ OUT Water outlet
Electric appliances should
not be disposed of in the do-
mestic garbage.
General notes on safety
• This appliance can be used
by children aged from 8 years
and above and persons with
reduced physical, sensory or
mental capabilities or lack of
experience and knowledge if
they have been given supervi-
sion or instruction concerning
use of the appliance in a safe
way and understand the haz-
ards involved. Children shall
not play with the appliance.
Cleaning and user mainte-
nance shall not be made by
children without supervision.
Working with the equipment:
Caution: to avoid accidents
and injuries:
• People who are unfamiliar with
the operating instructions are
not permitted to use the equip-
ment. Local regulations or by-
laws may determine the mini-
mum age for using the device.
• Should there be people in
the water, do not operate the
equipment.
• Take appropriate measures to
keep children away from the
equipment whilst it is running.
• Dispose of the packaging ma-
terial correctly.

17
GB
• Do not use the equipment in
the vicinity of ammable liquids
or gases. Non-observance will
result in a risk of re or explo-
sion.
• Do not use for water contain-
ing abrasive particles such as
sand. The dispensing of ag-
gressive, abrasive (grinding
e󰀨ect), corrosive, combustible
(e.g. motor fuels) or explosive
liquids, salt water, cleaning
agents and foodstu󰀨s is not
permitted. Liquid temperature
not to exceed 35°C.
• Store the equipment in a dry
place and out of reach of chil-
dren.
Caution! To avoid damage to
the equipment and any pos-
sible person injury resulting
from this:
• Do not work with damaged or
incomplete equipment, or with
equipment that has been con-
verted without the approval of
the manufacturer. Before initial
operation, have a specialist
check that the required electri-
cal protection measures are in
place.
• Do not carry or x the equip-
ment by the cable or pressure
line.
• Protect the equipment from
frost and from running dry.
• Use only original accessories
and do not carry out conver-
sion work on the equipment.
• Please read the notes in the
operating instructions on the
topic of “Cleaning/Mainte-
nance” and “Cleaning”. Any
measures above and beyond
these, particularly opening the
equipment, are to be carried
out by an electrician. In the
case of repairs, always contact
our service centre.
Electrical safety:
Caution: to avoid accidents
and injuries from electric
shocks:
• After erection, the mains plug
must be freely accessible when
the equipment is in operation.
• Before operating your new
pump, have a specialist check:
- The earthing, the protec-
tive multiple earthing; the
residual current circuit break-
ing must be compliant with
the safety regulations of the
energy supply company and
function without fault,
- The protection of the electri-
cal plug connections from
the wet.
- If there is a risk of ooding,
x the plug connections in an
area that is safe from ood-
ing.
• Ensure that the mains voltage
matches the specications on
the rating plate.
• The electrical installation shall
be according to national wiring
rules.
• Connect the equipment only
to a socket with a residual cur-
rent protection device (residual
current circuit breaker) with a
rated current of not more than

18
GB
Initial Operation
Mount carrying handle
Fix the carrying handle (7) to the
garden pump using the xing
screws (8).
Setting up
• Place the unit on a rm, horizontal,
non-ooding surface.
• If you would like to install the device,
screw it together with the base. A
screw connection with a fastening
plate also prevents the device from
slipping.
By doing so, ensure a free access to
the drain screw ( 10).
• Always put up the garden pump at a
point higher than the water surface
you wish to pump water from.
Where this is impossible, install a low
pressure-resistant shut-o󰀨 implement
between the appliance and the suc-
tion hose (available from specialist
retailers).
Mains Connection
The pump you have purchases is already
tted with an earthed plug. The pump is
intended for connection to an earthed
socket at 230 V ~ 50 Hz.
Connecting the hoses
- On the suction side, attach a
hose with reow stopper and
install a prelter (available from
specialist retailers).
- On the suction side, do not use
any quick-action connection
systems.
30 mA; minimum fuse 10 am-
peres.
• Before each use, check the
equipment, cable and plug for
damage. Defective cables are
not to be repaired, but rather
replaced by new ones. Have
any damage to your equipment
repaired by a specialist.
• If the power cable for this
equipment is damaged, it must
be replaced by the manufac-
turer, a customer service agent
of the same or a similarly quali-
ed person in order to prevent
hazards.
• Do not pull the plug from the
socket by the cable. Protect
the cable from heat, oil and
sharp edges.
• Do not carry or x the equip-
ment by the cable.
• Use only extension cables that
are protected from spray wa-
ter and designed for outdoor
use. Always fully unroll a cable
drum before use. Check the
cable for damage.
• Before any work on the equip-
ment, during work breaks and
in the case of non-use, remove
the plug from the socket.
• The cross-section of mains
connection lines must be no
smaller than rubber hose lines
with the designation H07RN-
F. The power cable wire cross
section must be at least 2.5
mm2

19
GB
- Do not use the suction hose as
a pressure pipeline.
1. Remove the cover caps (1/3)
from the device.
2. Attach the prelter with reow
stopper (15) to the connector
prelter (16) at the suction hose
(14). Both piecese marked with
a B.
3. Attach the adapter (11) to the
water inlet (2) . Both pieces
marked with an A.
4. Attach the suction hose connec-
tion water inlet (13) with the seal
ring (12) to the adaptor (11).
Both pieces marked with an A
. Fit the water inlet free from air.
5. Fit a pressure hose to the water
outlet (4) Fit the water outlet
free from air.
Air in the suction hose will stop the
garden pump from working prop-
erly.
Filling the pump
Fill up the garden pump every time before
you start using it. This will ensure an im-
mediate start. Running dry will destroy the
pump.
1. Open the lling screw (9) on the
garden pump.
2. Fill with water to the ll point and
retighten the lling screw (9).
Checks before initional
operation
• Check that the electrical con-
nection is 230V ~50Hz
• Check the proper status of the
electrical plug socket and make
sure that the plug socket is suf-
ciently fused (at least 10 A).
• Make sure that moisture or wa-
ter never come in contact with
the mains connection.
There is a risk of electrocution.
• Control the suction hose. The
end of the suction hose must be
placed in water.
• Control the suction hose. The
end of the suction hose must be
in outlet position.
The device is not suitable to be
connected to a drinking water sup-
ply system.
Switching ON and OFF
1. Connect the power cable ( 6) to the
power supply.
2. Switching On:
On/O󰀨 Switch ( 5) In position “I“
After a suction period the pump be-
gins the supply of water.
3. Switching Off:
On/O󰀨 Switch ( 5) In position “0”
Overload protection: In the event
of overload the equipment auto-
matically switches o󰀨. To restart,
allow the equipment to cool then
switch it back on.

20
GB
Cleaning/Maintenance
Clean and maintain your equipment regu-
larly. This will guarantee its performance
and long durability.
Ask our service centre to carry out
any work that is not described in
these instructions. Use only origi-
nal parts.
Pull out the power plug before eve-
ry maintenance operation. There
is a risk of electrocution or of injury
from moving parts.
Never direct the water jet
against the appliance, nor clean
the appliance under owing
water. This could give rise to
the danger of electric shock and
damage the appliance!
General cleaning instructions
• Keep the motor ns and motor hous-
ing clean. To do so, use a damp cloth
or a brush.
Do not use any detergents or sol-
vents.
• Remove u󰀨 and brous particles,
which have accumulated in the pump
housing, by rinsing it with water.
• In case the unit clogs up, remove the
suction and pressure hoses. Flush
water through the threaded hole on
the pump in order to remove the for-
eign body.
Any measures above and beyond these,
particularly opening the equipment, are
to be carried out by an electrician. In the
case of repairs, always contact our ser-
vice centre.
Drain garden pump
If there is a danger of frost or longer pe-
riods of non-use (e.g. winter) the garden
pump must be completely emptied.
1. Open the drain screw ( 10) and
empty the water from the device.
2. Rinse the device with clear water.
Storage
• Keep the equipment clean, dry and
out of the reach of children.
• Before longer storage periods (e.g.
winter) drain the pump (see “Drain
garden pump”). Di󰀩culties in start-up
can arise due to precipitation and resi-
dues.
Waste Disposal and Envi-
ronmental Protection
Be environmentally friendly. Return the
tool, accessories and packaging to a recy-
cling centre when you have nished with
them.
Do not dispose of electrical ap-
pliances as unsorted municipal
waste, use separate collection
facilities.Contact you local govern-
ment for information regarding
the collection systems available.If
electrical appliances are disposed
of in landlls or dumps, hazard-
ous substances can leak into the
groundwater and get into the food
chain, damaging your health and
well-being. When replacing old ap-
pliances with new ones, the retailer
is legally obligated to take back
your old appliance for disposals at
least free of charge.
