Grob LinearChain User manual

ANTRIEBSTECHNIKANTRIEBSTECHNIK
i5
2014
01.1
Nr. 14.03 -i5
Betriebsanleitung der
Schubkette
LinearChain
Operating Instructions for
Push-Pull Chain
LinearChain
Originalbetriebsanleitung
Original operating instructions

Nr. 14.03 -i5
2 / 16 Tel. [phone]
Telefax 0 72 61 -92 63-33
e-mail: [email protected]
Inhaltsangabe
Table of contents
Seite
Page
I. Symbolerklärung 3
I. Symbol explanation
II. Allgemeines 4
II. General
A. Einleitung 4
A. Introduction
B. Bestimmungsgemäße Verwendung 4
B. Indended use
C. Sicherheit 5
C. Safety
D. Unfallverhütungsvorschriften 6
D. Prevention of accidents
III. Technische Daten 7
III. Technical data

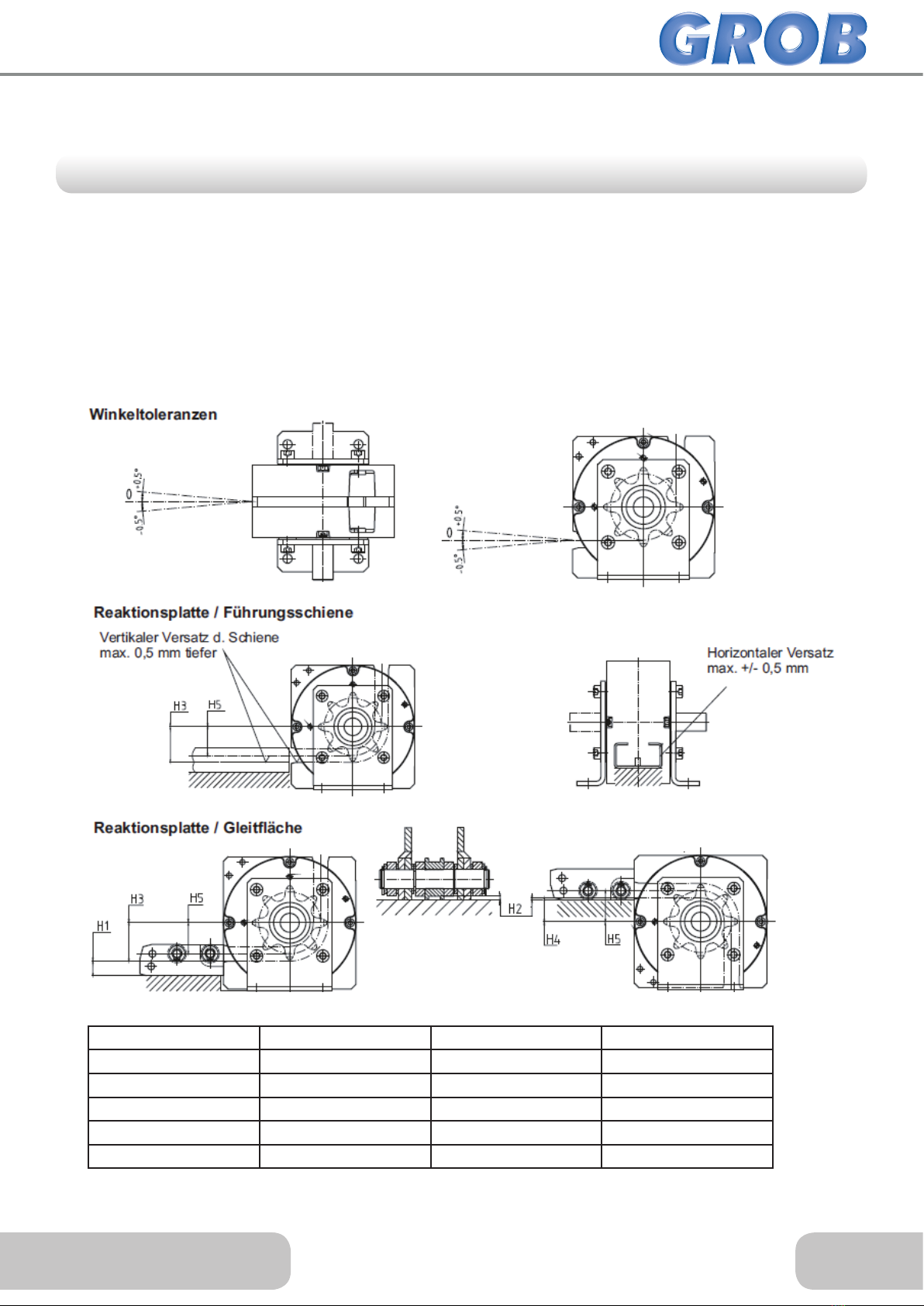

A. Einbautoleranzen 7
A. Installation Misalignment
IV. Montage und Erstinbetriebnahme 8
IV. Assembly and Initial Operation
A. Montage 8
A. Assembly
B. Erstinbetriebnahme 9
B. Initial operation
V. Schmierung und Wartung 10
V. Lubrication and maintenance
VI. Stilllegung und Wiederinbetriebnahme 11
VI. De-commissioning and Re-commissioning
A. Stilllegung 11
A. De-commissioning
B. Wiederinbetriebnahme 11
B. Re-commissioning
Einbauerklärung 12
Declaration of Incorporation

Nr. 14.03 -i5
3 / 16
Tel. [phone]
Telefax 0 72 61 -92 63-33
e-mail: [email protected]
I. Symbolerklärung
Ohne ausdrückliche schriftliche Genehmigung
der GROB GmbH Antriebstechnik darf die Be-
triebsanleitung - weder als Ganzes noch in Aus-
zügen - elektronisch oder mechanisch vervielfäl-
tigt, verteilt, geändert, übertragen, in eine andere
Sprache übersetzt oder anderweitig verwendet
werden.
Die GROB GmbH Antriebstechnik haftet nicht
für Schäden, die daraus resultieren, wenn die
Betriebsanleitung nicht oder nur teilweise beach-
tet wurde.
Wenn abgenutzte Teile durch gleichartige, aber
nicht vom Hersteller in der Betriebsanleitung
empfohlenen identischen Teile ersetzt werden,
haftet die GROB GmbH Antriebstechnik nur
wenn die Schubkette bereits vor dem Austausch
der Teile Mängel aufgewiesen haben.
Die GROB GmbH Antriebstechnik gewährt auf
Material- und Herstellungsfehler eine Garantie
von 1 Jahr ab Lieferdatum des Produkts beim
Kunden (ausgenommen Verschleißteile). Details
zur Herstellergarantie entnehmen Sie bitte den
Vertragsvereinbarungen.
Für die Zusammenstellung der technischen Un-
terlagen ist bevollmächtigt:
GROB GmbH Antriebstechnik
Eberhard-Layher-Str. 5
74889 Sinsheim
I. Symbol explanation
These instructions, whether as a whole document
or in parts, must not be electronically or mecha-
nically copied distributed, changed, transmitted
or translated into any other language or used for
other purposes without formal, written consent by
GROB GmbH Antriebstechnik.
GROB GmbH Antriebstechnik shall not liable
for damages resulting from non-adherence to the
Operating Instructions.
Should wear and tear parts be replaced by iden-
tical, but not original components as recom-
mended in these instructions, GROB GmbH
Antriebstechnik shall only accept liability if the
LinearChain were faulty prior to the replacement
of these parts.
GROB GmbH Antriebstechnik s period of war-
ranty for material and production faults is 1 year
from date of receipt of product (except wear
parts). For the details regarding the manufactu-
ring warranty, please refer to order agreements.
The compilation of technical documentation is
authorized by:
GROB GmbH Antriebstechnik
Eberhard-Layher-Str. 5
74889 Sinsheim
Gefahrenhinweis weist auf mögliche
schwerste, irreparable Personenschäden und
auf mögliche umfangreiche Sachschäden hin.
Hazard. Potentially serious and irreparable
personal injuries and extensive damage to
property.
Achtung weist Sie auf mögliche leichtere
Personenschäden und auf Schäden an den
Hubgetrieben hin.
Attention. Potentionally light personal
injuries and damage to ballscrews affecting
the quality of individual components.
Hinweise im Text werden mit diesem Symbol
gekennzeichnet. Sie enthalten wichtige Infor-
mationen.
Information. Important information. No poten-
tial danger to people, equipment or property.
Unbefugte Personen verboten: Ken-
nzeichnung eines Gefahrenbereiches, den nur
befugte Personen betreten dürfen.
No Unauthorized Personnel. Danger zone.
To be accessed by authorized personnel only.
Recyclingsymbol: Sachgerecht Entsorgung
der Materialien.
Recycling. Appropriate disposal of materials.

Nr. 14.03 -i5
4 / 16 Tel. [phone]
Telefax 0 72 61 -92 63-33
e-mail: [email protected]
II. Allgemeines
A. Einleitung
Diese Bedienungsanleitung beschreibt GROB
Schubketten LinearChain. Eine Inbetriebnah-
me ist nur unter Berücksichtigung dieser Bedie-
nungsanleitung zulässig.
Die technischen Daten, die Anordnung, Ausfüh-
rung und Betriebsbedingungen entnehmen Sie
bitte unserer Auftragsbestätigung und unseren
Zeichnungen.
B. Bestimmungsgemäße
Verwendung
• Schubketten LinearChain dienen aus-
schließlich der Verstellung und Bewegung
von Lasten.
„Technische Änderungen vorbehalten“
II. General
A. Introduction
These operating instructions are specific to GROB
Push-Pull Chains LinearChain.Commissio-
ning is only permissible under strict adherence to
these instructions.
For technical data, arrangement, type, design
and operating conditions, please refer to our ca-
talogue, order confirmation or our technical dra-
wings.
B. Indended use
• The sole function of the LinearChain is the
adjus tm ent, movement, lifting/lowering of
loads.
„We reserve the right to make
technical amendments“
• Die Bedienungsanleitung muss von
Personen
• gelesen
• verstanden
• und bei allen anfallenden
Arbeiten beachtet werden.
• Beachten Sie Sicherheitshinweise und Un-
fallvorschriften in dieser Bedienungsanlei-
tung.
• Die Bedienungsanleitung ist stets griffbe-
reit zu halten
• These operating instructions must be
• read
• understood
• and adhered to in all cases
• Please observe notes and information re-
garding safety and prevention of accidents
• Please keep these operating instructions in
safe and accessible place.
• Das Produkt ist in der Standardausführung
nicht geeignet für den Einsatz in explosi-
onsgefährdeter Umgebung.
(siehe Kap. IX)
• The product, in its standard configuration,
is not for use in potentially explosive envi-
ronments.
(see Chapter IX)
• Technische Daten, die nicht aus diesem
Dokument hervor gehen,entnehmen Sie
bitte unseren Auftragsbestätigung oder
unseren Zeichnungen.
• For technical details which are not docu-
mented in these instructions, please refer
to our catalogue, order confirmation and/or
technical drawings.
• Änderungen der Betriebsbedingungen
sowie Umbau bzw. Änderungen an unserer
Antriebseinheiten sind nur mit unserer aus-
drücklichen Genehmigung in schriftlicher
Form gestattet.
• Permission to change any operating condi-
tions and/or modify any of our components
must be sought in writing.

Nr. 14.03 -i5
5 / 16
Tel. [phone]
Telefax 0 72 61 -92 63-33
e-mail: [email protected]
C. Sicherheit
• Beachten Sie beim Auspacken und Aufstel-
len des Antriebes das Gewicht der Kette.
Schützen Sie sich mit Sicherheitsschuhen
gegen Verletzungen falls die Kette herunter
fällt oder abrutscht.
• Bei Auslieferung ist die Kette unter Umständen
bereits in das Antriebsgehäuse eingeführt. In
diesem Fall ist die Kette mit einer Sicherung
(Draht, Kabelbinder) gegenAbrollen gesichert.
Bei der Montage besteht die Gefahr, das die
Kette durch ihr Eigengewicht aus dem An-
triebsgehäuse ausfährt. Daher darf die Ket-
tensicherung nur bei fixierter Antriebswelle
entfernt werden.
• Erhöhte Vorsicht ist beim Handling mit der
unbelasteten Kette geboten. Im unbelasteten
Zustand kann die Kette einknicken und es be-
steht Quetschgefahr. Tragen Sie Sicherheits-
handschuhe um sich dagegen zu schützen.
• Die Montage und Inbetriebnahme darf aus-
schließlich von ausgebildetem Fachpersonal
ausgeführt werden.
• Die angegebenen Einbautoleranzen (s.S. 7)
sind unbedingt einzuhalten.
• Bei Verwendung von 2 parallelen Ketten in ei-
nem starren System muss auf eine konstruk-
tive Kompensation der Toleranzen geachtet
werden.
• Sichern Sie bewegliche Teile gegen unbeab-
sichtigtes Berühren, es besteht Verletzungs-
gefahr. Der Hersteller weist ausdrücklich da-
rauf hin, dass die Verantwortung hierfür beim
Anwender liegt.
• Besteht die Gefahr, dass die Kette durch Ver-
unreinigungen beschädigt werden könnte, so
ist eine Abdeckung anzubringen, die solche
Verunreinigungen verhindert.
• Verändern Sie den Antrieb nicht. Dieses kann
zusätzliche Gefährdungen hervorrufen und
führt in jedem Fall zum Haftungsausschluß.
• Fahren Sie den Antrieb nicht auf Block, er
kann sonst beschädigt werden.
C. Safety
• Consider the weight of the chain while you
unpack it and set it up. Protect yourself with
safety shoes in case the chain falls down or
slips off.
• The delivered chain may be inserted into the
drive housing. In this case the chain is secured
against unrolling by wire or cable connector.
Attention: The chain may unroll by it‘s own
weight during installation. To avoid this the
drive sha has to be fixed before you remove
the safety device (wire, cable connector).
• Use caution while handling the unloaded
chain. In unloaded condition the chain can
buckle and may cause bruises. Wear safety
gloves to protect yourself.
• Mounting and installation has to be done by
qualified personnel only.
• Meet the specified location deviation (see
page 7). A structural compensation of the tole-
rances is required if using two parallel chains
in a rigid system.
• It is the customers responsibility to protect
moving parts from unintentional touch. There
is danger of injuries.
• In very unclean areas we recommend to use a
cover to avoid damaging the chain. In case of
doubt check with the manufacturer.
• Don‘t change the drive. Changes or modifica-
tions may cause danger and the manufacturer
doesn‘t accept any liability for changed or mo-
dified drives.
• Don‘t block the drive while operating. This
may damage the drive seriously.

Nr. 14.03 -i5
6 / 16 Tel. [phone]
Telefax 0 72 61 -92 63-33
e-mail: [email protected]
D. Unfallverhütungsvor-
schriften
Es sind jeweils die im Einsatzland gültigen Vor-
schriften zu beachten, in Deutschland z. Zt.:
- EG-Maschinenrichtlinie 2006/42/EG
- Harmonisierte Normen
z.B. EN 1495:1997 Hebebühne -
Mastgeführte Kletterbühne
D. Prevention of accidents
The regulations prevailing in the country of us
must be observed. In Germany, these are cur-
rently:
- EU Machine Directive 2006/42/EU
- Harmonised standard
EN 1495:1997 Lifting platforms –
mast-climbing work platforms
• Für die elektrische oder hydraulische Inbe-
triebnahme verweisen wir auf die diesbe-
züglichen Punkte in der Betriebsanleitung
des Antriebsmotors..
• Die im Katalog angegebenen Werte für
Hubkraft dürfen nicht überschritten werden.
Andernfalls kann der Antrieb schwer be-
schädigt oder sogar zerstört werden.
• Sollten Verschleißerscheinungen, wie star-
kes Durchbiegen der Kette oder großes
Axialspiel auftreten, ist es ratsam die Kette
auszutauschen, bevor es zum Kettenbruch
kommt.
• For the electrical or hydraulic installation
and operation we refer to the concerning
paragraphs in the operating instructions of
the motor.
• Don‘t overload the drive. The values for
stroke forces are stated in the technical
description and can‘t be exceeded.
Otherwise the drive may be damaged
seriously.
• With appearance of wear like a strong
bending of the chain or backlash we
recommend tochange the chain before the
breakdown is reached.

Nr. 14.03 -i5
7 / 16
Tel. [phone]
Telefax 0 72 61 -92 63-33
e-mail: [email protected]
III. Technische Daten
A. Einbautoleranzen
Die Getriebegehäuse müssen gemäß den in den
Skizzen angegebenen Ausrichtungs-Toleranzen
befestigt werden. Dadurch wird ein Maximum an
Schubkraft und ein Minimum an Verschleiß er-
reicht.
Die Fluchtlinie der mittleren Rolle der Kette ge-
genüber den Führungs- und Reaktionsplatte muss
beachtet werden.
Kettenteilung 25 40 60
H1 9 18 24
H2 0 2 3
H3 40,5 49,2 75,2
H4 24,8 30,8 44,7
H5 32,7 40 60
III. Technical data
A. Installation Misalignment
The drive housing has to be installed in ac-
cordance with the adjustment tolerances given
below to achieve a maximum thrust and a mini-
mum rate of wear.
The center line of the LinearChain middle roller
to the reaction guide plates has to be especially
noted.

Nr. 14.03 -i5
8 / 16 Tel. [phone]
Telefax 0 72 61 -92 63-33
e-mail: [email protected]
IV. Montage und
Erstinbetriebnahme
A. Montage
1. Die Anschraubfläche für den LinearChain
muss eben sein. Bei Schweiß- und Gusskonst-
ruktionen ist dies eventuell durch maschinelle
Bearbeitung sicher zu stellen.
2. LinearChain mit einer geeigneten Messvor-
richtung ausrichten und verschrauben (noch
nicht festziehen!)
3. ZwischendemLinearChainunddenbauseitigen
Führungen sollte auf die Parallelität geachtet
werden. Justierarbeiten immer von der Stel-
lung, mit dem geringsten Spiel zwischen
Hubelement und Führung beginnen.
4. Bei spannungsfreiem Durchfahren des Hubes
können die Befestigungsschrauben angezo-
gen und der Linearchain gegebenenfalls zu-
sätzlich verstiftet werden. Erhöhte Leistungs-
aufnahme und erhöhte Temperaturen weisen
auf unzulässige Seitenkräfte hin.
5. Verspannungen führen zu reduzierter Lebens-
dauer, erhöhtem Leistungsbedarf und Tem-
peraturen. Dies kann zum Abreißen des
Schmierfilms und somit zu Trockenlauf führen.
IV. Assembly and
Initial Operation
A. Assembly
1. Please ensure that the surface on which
the LinearChain is mounted is level.
2. Align the LinearChain with a machine spirit
level and bolt into place
(do not tighten yet).
3. Ensure that the LinearChain is par-
allel to any guidance provided. Use
the position with the least amount of
play between the screw jack element
and the guidance as the point of reference.
4. Only when the LinearChain runs lightly and
evenly over the entire stroke, can the moun-
ting screws be tightened and if necessary, the
LinearChain additionally pinned. An increased
power requirement and increased tem-
peratures are indicative of abnormal
lateral forces.
5. Stresses can lead to reduced service life,
increased power requirement and tempe-
ra-tures which in turn can deteriorate lub-
rication and eventually lead to dry running.
Sicherheitshinweise beachten
(siehe Kap. I C)
Please note safety advice
(see Chapter I C)

Nr. 14.03 -i5
9 / 16
Tel. [phone]
Telefax 0 72 61 -92 63-33
e-mail: [email protected]
B. Erstinbetriebnahme
• Nur bei bestimmungsgemäßer Anwendung ist
die Inbetriebnahme erlaubt.
• Eine Erstinbetriebnahme ist nur ohne Last
zulässig.
• Last und Hubgeschwindigkeit stufenwei-
se bis zum Einsatzfall steigern. Dabei
stets die Temperatur, die Stromaufnahme
des Antriebs und den Schmierfilm auf der
Schubkette beobachten.
• Befestigungsschrauben des Antriebs nach 5
Betriebsstunden prüfen und gegebenenfalls
nachziehen.
B. Initial operation
• Operation is only permitted for use as inten-
ded.
• Initially operate only without load.
• Increase the load and speed gradually until
the application requirements are reached.
Constantly check the temperature , the power
requirement of the drive and the lubrication on
the LinearChain.
• Check the mounting screws after the first
5 hours. Re-tighten if necessary.

Nr. 14.03 -i5
10 / 16 Tel. [phone]
Telefax 0 72 61 -92 63-33
e-mail: [email protected]
V. Schmierung und
Wartung
Aufgrund der Qualität unserer verwendeten Ma-
terialien sowie der robusten Bauweise unserer
gesamten Produktpalette besteht eine Wartung
unserer Schubketten lediglich darin, sie in regel-
mäßigen Zeitabständen zu schmieren, spätestens
jedoch nach 500 Doppelhüben.
Die Abstände, in denen die Ketten geschmiert
werden, richten sich nach den Bedingungen, de-
nen sie ausgesetzt sind (beispielsweise die Ar-
beitsgeschwindigkeit, Temperatur...).
Dabei sollten alle beweglichen Teile auf Ver-
schleißerscheinungen kontrolliert werden.
Verteilen sie das Öl/Fett mit einem Pinsel über
die gesamte Länge der Kette. Verwendet werden
kann jedes herkömmliche mechanische Schmier-
öl/Fett, welches den Belastungen, denen die Ket-
te ausgesetzt ist, standhalten sollte. Wir können
ein synthetisches Öl/Fett wie beispielsweise Mo-
bilith SHC PM von Mobil oder ein ähnliches Pro-
dukt empfehlen.
Ebenso geeignet ist ein handelsübliches Teflon-
spray.
V. Lubrication and
maintenance
As a consequence of the high grade of materi-
als used and the robust construction of the Line-
arChain, the only maintenance required is a re-
gular lubrication of the surfaces, latest after 500
strokes.
The lubrication intervals will depend upon the
working criteria and especially the operating fre-
quency and working temperature.
It is recommended that all moving parts be ins-
pected regularly for signs of wear.
Lubricating oil/grease can be applied evenly ac-
ross the whole length of the chain using a brush.
Standard synthetic lubricating oils/greases such
as Mobilith SHC PM from Mobil or similar can be
used in most applications. For high duty-rating
applications we would recommend using automa-
tic brush lubricators.
A standard Teflon spray is suitable too.
