Anwendungsbereich
Thermostat-Batterien sind für eine Warmwasserver-
sorgung über Druckspeicher konstruiert und bringen
so eingesetzt die beste Temperaturgenauigkeit. Bei
ausreichender Leistung (ab 18 kW bzw. 250 kcal/min)
sind auch Elektro- bzw. Gasdurchlauferhitzer geeignet.
In Verbindung mit drucklosen Speichern (offene
Warmwasserbereiter) können Thermostate nicht
verwendet werden.
Alle Thermostate werden im Werk bei einem
beidseitigen Fließdruck von 3 bar justiert.
Sollten sich aufgrund von besonderen
Installationsbedingungen Temperaturabweichungen
ergeben, so ist der Thermostat auf die örtlichen
Verhältnisse zu justieren (siehe Justieren).
Technische Daten
Mindestfließdruck ohne
nachgeschaltete Widerstände 0,5 bar
Mindestfließdruck mit
nachgeschalteten Widerständen 1 bar
Max. Betriebsdruck 10 bar
Empfohlener Fließdruck 1 - 5 bar
Prüfdruck 16 bar
Durchfluss bei 3 bar Fließdruck ca. 20 l/min
Max. Wassertemperatur
am Warmwassereingang 80 °C
Empfohlene max. Vorlauftemperatur
(Energieeinsparung) 60 °C
Sicherheitssperre 38 °C
Warmwassertemperatur am Versorgungsanschluss
min. 2 °C höher als Mischwassertemperatur
Kaltwasseranschluss rechts
Warmwasseranschluss links
Mindestdurchfluss = 5 l/min
Zur Einhaltung der Geräuschwerte nach DIN 4109 ist
bei Ruhedrücken über 5 bar ein Druckminderer
einzubauen.
Installation
Rohrleitungssystem vor und nach der Installation
gründlich spülen (DIN 1988/DIN EN 806 beachten)!

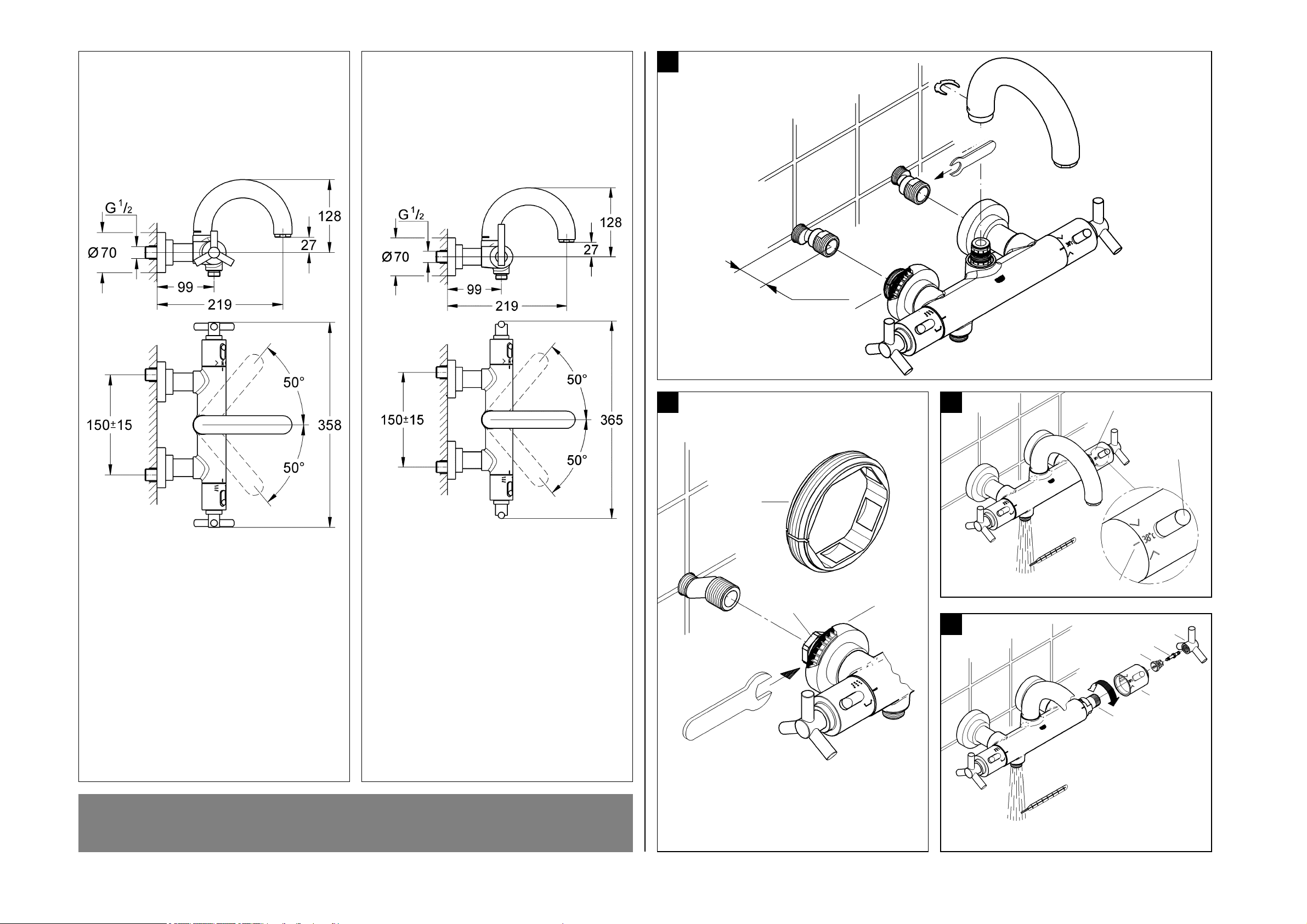

S-Anschlüsse montieren, erforderliche Maße, siehe
Klappseite I, Abb. [1].
Schwenkauslauf montieren, siehe Abb. [1].
Batterie anschrauben, siehe Abb. [1] und [2].
1. Vormontierten Schraubring (A) um 30° drehen.
Schraubring (A) von der Schlüsselfläche auf den
Stutzen des Wandanschlussstutzens (B) schieben,
siehe Abb. [1] und [2].
2. Wandanschlussstutzen (B) mit Maulschlüssel 32mm
bis zum spürbaren Widerstand auf den S-Anschluss
schrauben. Nicht zu fest anziehen, um Defor-
mierungen des Wandanschlussstutzens (B) zu
vermeiden, siehe Abb. [2]!
3. Schraubring (A) auf die Schlüsselfläche des Wand-
anschlußssstutzens (B) stecken. Schraubring (A)
um 30° drehen, so dass dieser einrastet.
4. Rosette (C) über den Schraubring (A) gegen die
Wand schrauben.
Maßzeichnungen auf Klappseite I beachten.
Kalt- und Warmwasserzufuhr öffnen und
Anschlüsse auf Dichtheit prüfen.
Seitenverkehrter Anschluss (warm rechts - kalt
links).
Thermoelement (R) austauschen, siehe Ersatzteile
Klappseite II, Bestell-Nr.: 47 657 (1/2”).
Justieren
Temperatureinstellung, siehe Abb. [3] und [4].
•Vor Inbetriebnahme, wenn die an der Entnahme-
stelle gemessene Mischwassertemperatur von der
am Thermostat eingestellten Solltemperatur
abweicht.
•Nach jeder Wartung am Thermoelement.
1. Absperrventil öffnen und Temperatur des
auslaufenden Wassers mit Thermometer messen,
siehe Abb. [3].
2. Griff (D) abziehen, siehe Abb. [4].
3. Schraube (E) lösen und Schnappeinsatz (F)
abziehen.
4. Temperaturwählgriff (G) abziehen.
5. Reguliermutter (H) solange drehen, bis das aus-
laufende Wasser 38 °C erreicht hat.
6. Temperaturwählgriff (G) so aufstecken, dass
die 38°-Markierung mit der Markierung (J) am
Gehäuse übereinstimmt, siehe Abb. [3].
7. Schnappeinsatz (F) aufstecken und mit
Schraube (E) befestigen, siehe Abb. [4].
8. Griff (D) aufstecken.
Temperaturbegrenzung
Der Temperaturbereich wird durch die Sicherheits-
sperre auf 38 °C begrenzt.
Wird eine höhere Temperatur gewünscht, so kann
durch Drücken der Taste (G1) die 38 °C-Sperre
überschritten werden.

2
Bedienung des Absperrgriffes (K), siehe
Klappseite III Abb. [5].
Wanne = Drehen des Absperrgriffes
Brause = Drücken der Taste (K1) und Drehen des
Absperrgriffes
Achtung bei Frostgefahr
Bei Entleerung der Hausanlage sind die Thermostate
gesondert zu entleeren, da sich im Kalt- und
Warmwasseranschluss Rückflussverhinderer
befinden.
Hierbei ist der Thermostat von der Wand abzunehmen.
Wartung
Alle Teile prüfen, reinigen evtl. austauschen und mit
Spezial-Armaturenfett einfetten.
Kalt- und Warmwasserzufuhr absperren.
I. Rückflussverhinder, siehe Klappseite I und II.
1. Batterie in umgekehrter Reihenfolge demontieren,
siehe Klappseite I, Abb. [1] und [2] und Text
Installation.
2. Dichtung (L1) und Schmutzfangsieb (L2) abnehmen,
siehe Klappseite II.
3. Anschlussnippel (M) mit Innensechskant-
schlüssel 12mm durch Rechtsdrehung ausschrau-
ben (Linksgewinde).
4. Rückflussverhinderer (N) ausbauen.
Montage in umgekehrter Reihenfolge.
II. Thermoelement, siehe Klappseite III, Abb. [6].
1. Griff (D) abziehen.
2. Schraube (E) lösen und Schnappeinsatz (F)
abziehen.
3. Temperaturwählgriff (G) abziehen.
4. Klammer (P1) herausziehen.
5. Anschlagring (P) abziehen.
6. Reguliermutter (H) mit Überlasteinheit (H1)
abziehen.
7. Thermoelement (R) mit Maulschlüssel 22mm
herausschrauben.
Montage in umgekehrter Reihenfolge.
Es ist darauf zu achten, dass die Überlasteinheit (H1)
so weit wie möglich in die Reguliermutter (H)
geschraubt wird (Linksgewinde).
Einbaulage des Anschlagringes (P) beachten.
Nach jeder Wartung am Thermoelement ist eine
Justierung erforderlich (siehe Justieren).
III. Aquadimmer, siehe Abb. [5].
1. Griff (S) abziehen.
2. Schraube (T) lösen und Schnappeinsatz (U)
abziehen.
3. Absperrgriff (K) abziehen.
4. Riefenadapter (V) und Anschlag (W) abziehen.
5. Aquadimmer (X) mit Maulschlüssel 19mm heraus-
schrauben.
Montage in umgekehrter Reihenfolge.
Einbaulage beachten, siehe Abb. [5] und [7].
1. Hierbei müssen die unterschiedlichen Zapfen (Y)
und (Y1) in die entsprechenden Bohrungen der
Wasserführung eintauchen, siehe Abb. [7].
2. Anschlag (W) so aufstecken, dass der Pfeil mit der
Markierung am Gehäuse übereinstimmt, siehe
Abb. [5].
3. Riefenadapter (V) aufstecken. Es ist nur eine
Position möglich in der die Flächen (X1)
übereinstimmen.
4. Absperrgriff (K) so aufstecken, dass die Taste (K1)
mit der Markierung am Gehäuse übereinstimmt.
5. Schnappeinsatz (U) mit Schraube (T) montieren und
Griff (S) aufstecken.
IV.Mousseur (13 927) ausschrauben und säubern,
siehe Klappseite II.
Montage in umgekehrter Reihenfolge.

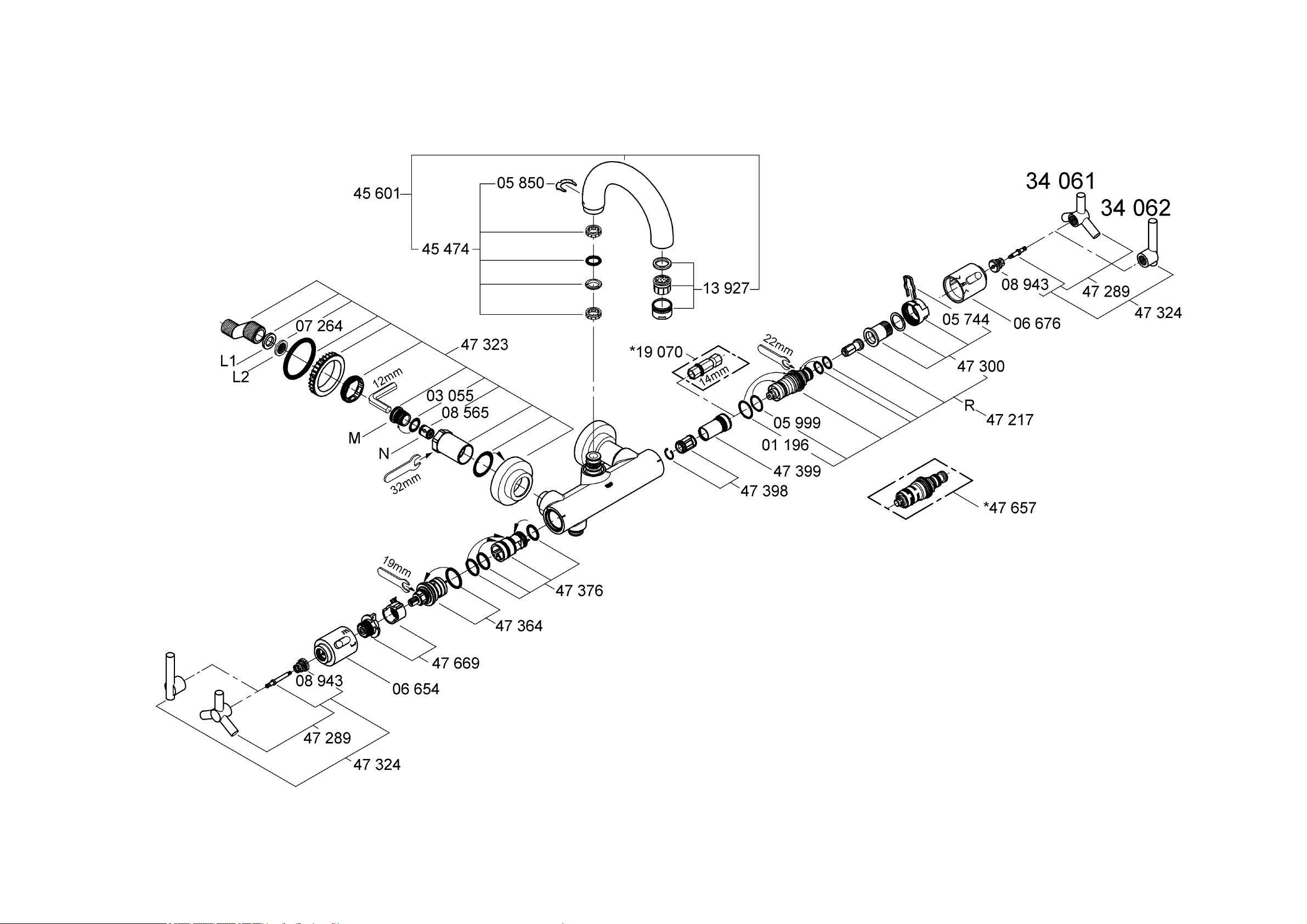

Ersatzteile, siehe Klappseite II ( * = Sonderzubehör).
Pflege
Die Hinweise zur Pflege dieser Armatur sind der
beiliegenden Pflegeanleitung zu entnehmen.

3
GB
Application
Surface mounted thermostatic mixers are designed for
hot water supply via pressurized storage heater and
utilized in this way provide the best temperature
accuracy. With sufficient power (from 18 kW
or 250 kcal/min) electric or gas instantaneous heaters
are suitable.
Thermostats cannot be used in connection with low
pressure storage heaters.
All thermostats are adjusted in the plant at a flow
pressure on both sides of 3 bar.
If temperature deviations should exist due to special
installation conditions, then the thermostat is to be
adjusted to the local conditions (see Adjustment).
Specifications
Minimum flow pressure without
downstream resistances 0.5 bar
Minimum flow pressure with
downstream resistances 1 bar
Max. working pressure 10 bar
Recommended flow pressure 1 - 5 bar
Test pressure 16 bar
Flow rate at 3 bar flow pessure approx. 20 l/min
Max. water temperature at hot water inlet 80 °C
Recommended max. stored
temperature (energy saving) 60 °C
Safety check 38 °C
Hot water temperature at supply connection
min. 2 °C higher than mixed water temperature
Cold water connection right
Hot water connection left
Minimum flow rate = 5 l/min
At a flow pressure over 5 bar it is recommended that a
pressure reducing valve be fitted in the supply line.
Installation
Flush piping system prior and after installation of
fitting thoroughly (Consider EN 806)!
Install S-unions, dimensions necessary, see fold-out
page I, Fig. [1].
Fit swivel spout, see Fig. [1].
Screw-mount the mixer, see Fig. [1] and [2].
1. Turn the pre mounted screw-ring (A) about 30°.
The screw-ring (A) can be placed from flat of nut to
connection piece of wall connection piece (B), see
Fig. [1] and [2].
2. Screw on wall connection piece (B) with open-ended
spanner 32mm until noticeable resistance is felt. To
avoid deformations at wall connection piece (B)
do not tighten too much, see Fig. [2]!
3. Slip screw-ring (A) on again on flat of nut from wall
connection piece (B). Turn the screw-ring (A)
about 30°, so that the screw-ring (A) is locked.
4. Over the screw-ring (A) the escutcheon (C) must be
screwed against the wall.
Refer to the dimensional drawing on fold-out page I.
Open cold and hot-water supply and check
connections for leakage!
Reversed union (hot on right - cold on left).
Replace thermoelement (R), see replacement parts
fold-out page II, ref. No. 47 657 (1/2”).
Adjustment
For temperature-adjustment, see figs. [3] and [4].
•Before the mixer is put into service if the mixed
water temperature measured at the point of
discharge varies from the specified temperature set
on the thermostat.
•After any maintenance operation on the thermostatic
cartridge.
1. Open the shutt-off valve and check the temperature
of the water with a thermometer, see fig. [3].
2. Pull off knob (D), see fig. [4].
3. Unscrew screw (E) and pull off snap insert (F).
4. Pull off temperature control handle (G).
5. Turn adjusting nut (H) until the water temperature
reaches 38 °C.
6. Install temperature control handle (G) in such a way
that the 38° mark coincides with the mark (J) on the
mixer body, see fig. [3].
7. Fit snap insert (F) and install with screw (E), see
fig. [4].
8. Fit knob (D).
Temperature limitation
The safety stop limits the temperature range to 38 °C.
If a higher temperature is desired, the 38 °C limit can
be overridden by pressing the button (G1).

4
Shut-off knob (K) operation, see fold-out page III, [5].
Spout = Turn the shut-off knob
Shower = Pull button (K1) and turn the
shut-off knob
Prevention of frost damage
When the domestic water system is drained,
thermostat mixers must be drained separately, since
non-return valves are installed in the hot and cold
water connections. For this purpose, the mixer must
be removed from the wall.
Maintenance
Inspect and clean all parts, replace if necessary and
grease with special valve grease.
Shut off cold and hot water supplies.
I. Non-return valve, see fold-out page I and II.
1. Disassemble mixer in reverse order, see fold-out
page I, fig. [1] and [2] and text Installation.
2. Remove seal (L1) and dirt strainer (L2), see fold-out
page II.
3. With a 12mm hexagon socket spanner, remove
union nipple (M) by turning clockwise (left-hand
thread).
4. Remove non-return valve (N).
Reassemble in reverse order.
II. Thermostatic cartridge, see fold-out page III,
Abb. [6].
1. Pull off knob (D).
2. Unscrew screw (E) and pull off snap insert (F).
3. Pull off temperature control handle (G).
4. Remove clip (P1).
5. Pull off stop ring (P).
6. Remove adjusting nut (H) with overload unit (H1).
7. With a 22mm open-ended spanner, unscrew and
remove thermoelement (R).
Reassemble in reverse order.
The overload unit (H1) (left-hand thread) must be
screwed as far as possible in the adjusting nut (H).
Observe the correct installation position of the
stop ring (P).
Readjustment is necessary after every maintenance
operation on the thermostatic cartridge (see
Adjustment).
III. Aquadimmer, see fig. [5].
1. Pull off knob (S).
2. Unscrew screw (T) and pull off snap insert (U).
3. Remove shut-off knob (K).
4. Remove splined adapter (V) and stop (W).
5. With a 19mm open-ended spanner, unscrew and
remove aquadimmer (X).
Reassemble in reverse order.
Observe the correct installation position, see
fig. [5] and [7].
1. The various pins (Y) and (Y1) must project into the
relevant apertures in the race, see fig. [7].
2. Fit stop (W) so that the arrow coincides with the
mark on the mixer body, see fig. [5].
3. Fit splined adapter (V). The faces (X1) coincide in
only one position.
4. Fit shut-off knob (K) so that the button (K1)
coincides with the mark on the mixer body.
5. Fit snap insert (U) with screw (T) and fit knob (S).
IV. Unscrew and clean Aerator (13 927) see fold-out
page II.
Reassemble in reverse order.
Replacement parts, see fold-out page II
( * = special accessories).
Care
For directions on the care of this fitting refer to the
accompanying Care Instructions.

5
F
Domaine d'application
Les robinetteries thermostatiques sont conçues pour
fournir de l'eau chaude avec des accumulateurs sous
pression et permettent d'obtenir une température de
l'eau extrêmement précise. Si la puissance est
suffisante (à partir de 18 kW, ou 250 kcal/min), des
chauffe-eau instantanés électriques ou au gaz
conviennent également.
Les thermostats ne sont pas compatibles avec les
chauffe-eau à écoulement libre.
Tous les thermostats sont réglés en usine sur une
pression dynamique de 3 bars pour l'eau chaude et
l'eau froide.
Si des différences de température devaient apparaître,
régler le thermostat en fonction des conditions locales
d'utilisation (voir Réglage).
Caractéristiques techniques
Pression dynamique minimale sans
résistances en aval 0,5 bar
Pression dynamique minimale avec
résistances en aval 1 bar
Pression de service maxi. 10 bars
Pression dynamique recommandée 1 à 5 bar(s)
Pression d'épreuve 16 bars
Débit à une pression dynamique de 3 bars env. 20 l/min
Température maxi. de l'eau
à l'arrivée d'eau chaude 80 °C
Température d'admission maxi. recommandée
(économie d'énergie) 60 °C
Verrouillage de sécurité 38 °C
Température de l'eau chaude au raccord d'alimentation
au moins 2 °C plus élevée que la température de l'eau
mitigée
Raccordement d'eau froide à droite
Raccordement d'eau chaude à gauche
Débit minimal = 5 l/min.
Il est nécessaire d'installer un réducteur de pression
lorsque la pression statique est supérieure à 5 bars.
Installation
Bien rincer les canalisations avant et après
l’installation (respecter la norme EN 806)!
Monter les raccords excentrés, cotes nécessaires,
voir volet I, fig. [1].
Montage du bec orientable, voir fig. [1].
Visser la robinetterie, voir fig. [1] et [2].
1. Tourner de 30° la bague filetée prémontée (A).
Faire glisser la bague filetée (A) sur la surface de clé
de l'écrou prisonnier (B), voir fig. [1] et [2].
2. Visser l'écrou prisonnier (B) à l'aide de la clé plate
de 32mm jusqu'à ce qu'une résistance sensible se
fasse sentir sur le raccord excentré. Ne pas serrer
trop fort pour éviter de déformer le raccord
mural (B) voir fig. [2]!
3. Enfoncer la bague filetée (A) sur la surface de la clé du
raccord mural (B). Tourner la bague filetée (A) de 30°
pour qu'elle s'enclenche.
4. Visser la rosace (C) avec la bague filetée (A) au mur.
Tenir compte de la cote du schéma sur le volet I.
Ouvrir l'arrivée d'eau froide et d'eau chaude et
vérifier l'étanchéité des raccordements.
Raccordement inversé (chaud à droite - froid à
gauche).
Remplacer l'élément thermostatique (R), voir pièces
de rechange, volet II, réf. 47 657 (1/2”).
Réglage
Réglage de la température, voir fig. [3] et [4].
•Avant la mise en service, si la température de l'eau
mitigée mesurée au point de puisage est différente
de la température de consigne réglée au thermostat.
•Après tout travail de maintenance sur l'élément
thermostatique.
1. Ouvrir le robinet d'arrêt et, à l'aide d'un thermomètre,
mesurer la température de l'eau mitigée, voir fig. [3].
2. Retirer la poignée (D), voir fig. [4].
3. Desserrer la vis (E) et retirer l'isolateur (F).
4. Enlever la poignée de sélection de la température (G).
5. Tourner l'écrou de réglage (H) jusqu'à ce que l'eau
mitigée ait atteint 38 °C.
6. Insérer la poignée de sélection de température (G)
de façon à faire coïncider le repère des 38 °C avec
le repère (J) sur le corps, voir fig. [3].
7. Emboîter l'insert encliquetable (F) et fixer avec une
vis (E), voir fig. [4].
8. Insérer la poignée (D).
Limitation de la température
La plage de température est limitée à 38 °C par le
verrouillage de sécurité.
Il est possible d'aller au-delà de la limite des 38 °C et
d'obtenir une température plus élevée en appuyant sur
la touche (G1).

6
Utilisation de la poignée d'arrêt (K),
voir volet III fig. [5].
Baignoire = Tourner la poignée d'arrêt
Douche = Appuyer sur le bouton (K1) et tourner
la poignée d'arrêt
Attention au gel
Lors du vidage de l'installation principale, vider les
thermostats séparément, étant donné que les
raccordements d'eau froide et d'eau chaude sont
équipés de clapets anti-retour. Pour cela, il faut ôter le
thermostat du mur.
Maintenance
Vérifier toutes les pièces, les nettoyer, les remplacer
éventuellement et les lubrifier avec une graisse
spéciale pour robinets.
Couper l'alimentation en eau chaude et en eau
froide.
I. Clapet anti-retour, voir volets I et II.
1. Démonter le robinet dans l'ordre inverse des opéra-
tions, voir volet I, fig. [1] et [2] et texte Installation.
2. Retirer le joint (L1) et le filtre à impuretés (L2),
voir volet II.
3. Dévisser la nipple de raccordement (M) en tournant
vers la droite avec une clé Allen de 12mm (filetage
gauche).
4. Dévisser le clapet anti-retour (N).
Le montage s'effectue dans l'ordre inverse.
II. Elément thermostatique, voir volet III, fig. [6].
1. Retirer la poignée (D).
2. Desserrer la vis (E) et retirer l'insert encliquetable (F).
3. Enlever la poignée de sélection de la température (G).
4. Enlever l'agrafe (P1).
5. Enlever la bague de butée (P).
6. Retirer l'écrou de réglage (H) avec l'unité de
surcharge (H1).
7. Dévisser l'élément thermostatique (R) à l'aide d'une
clé plate de 22mm.
Le montage s'effectue dans l'ordre inverse.
Veiller à visser l'unité de surcharge (H1) aussi loin que
possible dans l'écrou de réglage (H) (filetage gauche).
Respecter la position de montage de la bague de
butée (P).
Après tout travail de maintenance sur l'élément thermos-
tatique, un réglage est nécessaire (voir Réglage).
III. Commande Aquadimmer, voir fig. [5].
1. Insérer la poignée (S).
2. Desserrer la vis (T) et retirer l'insert encliquetable (U).
3. Enlever la poignée d'arrêt (K).
4. Retirer l'adaptateur rainuré (V) et la butée (W).
5. Dévisser la commande Aquadimmer (X) avec une
clé plate de 19mm.
Le montage s'effectue dans l'ordre inverse.
Tenir compte de la position de montage, voir
fig. [5] et [7].
1. Les différents détrompeurs (Y) et (Y1) doivent entrer
dans les logements respectifs, prévus dans le
passage d'eau, voir fig. [7].
2. Réemboîter la butée (W) de manière à ce que la
flèche soit alignée avec le repère sur le boîtier voir
fig. [5].
3. Monter l'adaptateur cannelé (V). Les surfaces ne
coïncident que dans une seule position (X1).
4. Insérer la poignée d'arrêt (K) de sorte que le
bouton (K1) soit aligné avec le repère sur le boîtier.
5. Monter l'insert encliquetable (U) avec la vis (T) et
insérer la poignée (S).
IV. Dévisser et nettoyer le mousseur (13 927),
voir volet II.
Le montage s'effectue dans l'ordre inverse.
Pièces de rechange, voir volet II
( * = accessoires en option).
Entretien
Les indications relatives à l'entretien de cette robinetterie
figurent sur la notice livrée avec l'emballage.

7
E
Campo de aplicación
Estas baterías termostáticas están fabricadas para la
regulación de la temperatura mediante suministro del
agua caliente a través de un acumulador de presión, al
objeto de obtener la mayor exactitud en la temperatura
deseada. Si la potencia es suficiente (a partir de 18 kW ó
de 250 kcal/min.), son también adecuados los
calentadores instantáneos eléctricos o a gas.
No es posible utilizar termostatos junto con acumula-
dores sin presión (calentadores de agua sin presión).
Todos los termostatos se ajustan en fábrica a una
presión de trabajo de 3 bares en ambas acometidas.
Si debido a particulares condiciones de instalación se
produjesen desviaciones de temperatura, la batería
termostática deberá ajustarse a las condiciones
locales (véase Ajuste).
Datos técnicos
Presión mínima de trabajo sin
resistencias postacopladas0,5 bar
Presión mínima de trabajo con
resistencias postacopladas1 bar
Presión máxima de utilización 10 bares
Presión de trabajo recomendada1 - 5 bares
Presión de verificación16 bares
Caudal para una presión de
trabajo de 3 baresaprox. 20 l/min
Temperatura máx. del agua
en la entrada del agua caliente80 °C
Temperatura de entrada máx. recomendada
(ahorro de energía)60 °C
Tope de seguridad 38 °C
Temperatura del agua caliente en la acometida mín. 2 °C
superior a la temperatura del agua mezclada
Acometida del agua fríaa la derecha
Acometida del agua calientea la izquierda
Caudal mínimo = 5 l/min.
Si la presión en reposo es superior a 5 bares, se
recomienda instalar un reductor de presión a fin de
respetar los niveles de ruido.
Instalación
¡Purgar a fondo el sistema de tuberías antes y
después de la instalación (tener en cuenta EN 806)!
Montar los racores en S, cota necesaria, véase la
página desplegable I, fig. [1].
Montar el caño giratorio, véase la fig. [1].
Atornillar la batería, véanse las figs. [1] y [2].
1. Girar 30° el anillo roscado premontado (A).
Desplazar el anillo roscado (A) por las caras planas de
la pieza hacia la batería, a través de la conexión (B);
véanse las figs. [1] y [2].
2. Enroscar la pieza de conexión para pared (B) en el
racor en S con ayuda de una llave de boca de 32mm
hasta que se produzca una perceptible resistencia.
¡No apretar con demasiada fuerza para evitar
deformaciones de la pieza de conexión para
pared (B), véase la fig. [2]!
3. Colocar el anillo roscado (A) sobre las caras planas
de la pieza de conexión para pared (B). Girar 30° el
anillo roscado (A), de manera que éste encastre
sobre las caras planas.
4. Enroscar el rosetón (C) sobre el anillo roscado (A)
contra la pared.
Respetar el croquis de la página desplegable I.
¡Abrir las llaves de paso del agua fría caliente y
comprobar la estanqueidad de las conexiones!
Conexión invertida (caliente al lado derecho - frío al
lado izquierdo).
Cambiar el termoelemento (R), véase repuestos,
página desplegable II, N° de ref.: 47 657 (1/2”).
Ajuste
Ajuste de la temperatura, véanse las figs. [3] y [4].
•Antes de la puesta en servicio, si la temperatura del
agua mezclada medida en el punto de consumo difiere
de la temperatura teórica ajustada en el termostato.
•Después de cualquier trabajo de mantenimiento en
el termoelemento.
1. Abrir la llave y medir con termómetro la temperatura
del agua que sale, véase la fig. [3].
2. Extraer la empuñadura (D), véase la fig. [4].
3. Soltar el tornillo (E) y quitar el aislante (F).
4. Quitar la empuñadura para regulación de
temperatura (G).
5. Girar la tuerca de regulación (H) hasta que el agua
que sale haya alcanzado los 38 °C.
6. Colocar la empuñadura para regulación de tempe-
ratura (G) de forma que la marca de 38° coincida con
la marca (J) de la carcasa, véase la fig. [3].
7. Colocar el aislante (F) y fijarlo con el tornillo (E),
véase la fig. [4].
8. Colocar la empuñadura (D).
Limitación de la temperatura
La gama de temperaturas está limitada a 38 °C por
medio del tope de seguridad.
Si se desea una mayor temperatura, se puede
sobrepasar el límite de 38 °C pulsando la tecla (G1).

8
Manejo del volante de apertura y cierre (K),
véase la página desplegable III fig. [5].
Bañera= Girar el volante de apertura y cierre
Ducha= Pulsar la tecla (K1) y girar el volante de
apertura y cierre
Atención en caso de peligro de helada
Al vaciar la instalación de la casa, los termostatos
deberán vaciarse aparte, pues en las acometidas del
agua fría y del agua caliente hay válvulas antirretorno.
Para esto el termostato deberá quitarse de la pared.
Mantenimiento
Revisar y limpiar todas las piezas, cambiándolas en
caso de necesidad y engrasándolas con grasa
especial para grifería.
Cerrar las llaves de paso del agua fría y caliente.
I. Válvulas antirretorno, véase pág. desplegable I y II.
1. Desmontar la batería procediendo en orden inverso,
véase la página desplegable I, fig. [1] y [2] y el texto
relativo a la Instalación.
2. Extraer la junta (L1) y filtro colector de suciedad (L2),
véase la página desplegable II.
3. Con una llave macho hexagonal interior de 12mm y
girando a la derecha (rosca a la izquierda),
desenroscar el casquillo roscado de conexión (M).
4. Desmontar la válvula antirretorno (N).
El montaje se efectúa en el orden inverso.
II. Termoelemento, véase la pág. desplegable III, fig. [6].
1. Extraer la empuñadura (D).
2. Soltar el tornillo (E) y quitar el aislante (F).
3. Quitar la empuñadura para regulación de temper. (G).
4. Extraer la horquilla (P1).
5. Extraer el anillo de tope (P).
6. Extraer la tuerca de regulación (H) con unidad de
sobrecarga (H1).
7. Desenroscar el termoelemento (R) con una llave de
boca de 22mm.
El montaje se efectúa en el orden inverso.
Prestar atención a que la unidad de sobrecarga (H1)
sea enroscada lo más adentro posible en la tuerca de
regulación (H) (rosca a la izquierda).
Prestar atención a la posición de montaje del anillo
de tope (P).
Después de cada operación de mantenimiento en el
termoelemento, es necesario un ajuste (véase Ajuste).
III. Mecanismo Aquadimmer, véase la fig. [5].
1. Extraer la empuñadura (S).
2. Soltar el tornillo (T) y quitar el aislante (U).
3. Quitar el volante de apertura y cierre (K).
4. Quitar el aislante estriado (V) y el tope (W).
5. Desenroscar el mecanismo Aquadimmer (X) con
una llave de boca de 19mm.
El montaje se efectúa en el orden inverso.
Observar la posición correcta de montaje, véanse
las figs. [5] y [7].
1. Las diferentes patillas (Y) y (Y1) deben incorporarse
en las aberturas correspondientes del conducto del
agua, véase la fig. [7].
2. Colocar el tope (W) de tal manera que la flecha
coincida con la marca de la carcasa, véase la fig. [5].
3. Colocar el aislante estriado (V). Sólo es posible
aplicar una posición de montaje para que las
superficies (X1) coincidan.
4. Encajar el volante de apertura y cierre (K) de tal
manera que la tecla (K1) coincida con la marca en la
carcasa.
5. Montar el aislante (U) con el tornillo (T) y colocar la
empuñadura (S).
IV. Desenroscar y limpiar el Mousseur (13 927),
véase la página desplegable II.
El montaje se efectúa en el orden inverso.
Repuestos, véase la página desplegable II
( * = accesorios especiales).
Cuidado
Las instrucciones para el cuidado de este producto
pueden consultarse en las instrucciones de
conservación adjuntas.

9
I
Gamma di applicazioni
I miscelatori termostatici sono adatti per l'acqua calda
con accumulatori a pressione e garantiscono la
massima precisione di temperatura. Se di potenza
sufficiente (a partire da 18 KW ovvero 250 kcal/min)
anche gli scaldacqua istantanei elettrici o a metano
possono essere collegati a miscelatori di questo tipo.
I miscelatori termostatici non possono essere collegati
ad accumulatori senza pressione (accumulatori di
acqua calda a circuito aperto).
Tutti i termostatici sono tarati in fabbrica con una
pressione idraulica di 3 bar sui due lati.
In caso di grande differenza di pressione, dovuta a
particolari condizioni di installazione, il termostatico
deve essere tarato secondo la pressione dell’impianto
(vedi "Taratura").
Dati tecnici
Precisione minima senza
resistenza 0,5 bar
Pressione minima con
resistenza 1 bar
Pressione massima di esercizio 10 bar
Pressione idraulica consigliata 1 - 5 bar
Pressione di prova 16 bar
Portata alla pressione 3 bar circa 20 l/min
Temperatura massima dell’acqua
in entrata 80 °C
Temperatura di alimentazione massima
consigliata (risparmio di energia) 60 °C
Bloccaggio di sicurezza 38 °C
Temperatura dell'acqua calda sul raccordo di
alimentazione maggiore di min. 2 °C rispetto alla
temperatura dell'acqua miscelata
Raccordo acqua fredda a destra
Raccordo acqua calda a sinistra
Portata minima = 5 l/min
Per pressioni statiche superiori a 5 bar si raccomanda
l'installazione di un riduttore di pressione al fine di
contenere l’indice di rumorosità.
Installazione
Prima e dopo l’installazione pulire a fondo il
sistema di tubazioni (osservare la norma EN 806)!
Per montare i raccordi a S, quote necessarie, vedere
il risvolto di copertina I, fig. [1].
Montare la bocca di erogazione orientabile,
vedi fig. [1].
Avvitare il miscelatore, vedi fig. [1] e [2].
1. Ruotare l’anello filettato preassemblato (A) di 30°.
Togliere l’anello filettato (A) dal dado di raccordo alla
parete (B), vedi fig. [1] e [2].
2. Avvitare il dado di raccordo (B) con la chiave fissa
da 32mm sul raccordo a S. Non stringere con
forza, per evitare deformazioni del dado di
raccordo (B), vedi fig. [2]!
3. Inserire l’anello filettato (A) sul dado di raccordo (B).
Ruotare l’anello filettato (A) di 30°, in modo che
questo blocchi.
4. Avvitare la rosetta (C) sull’anello filettato (A) verso la
parete.
Rispettare le quote di installazione sul risvolto di
copertina I.
Aprire le entrate dell’acqua calda e fredda e
controllare la tenuta dei raccordi!
Raccordi invertiti (caldo a destra - freddo a sinistra).
Sostituire il termoelemento (R), vedere pezzi di ricambio
sul risvolto di copertina II, codice no. 47 657 (1/2”).
Taratura
Regolazione della temperatura, vedi fig. [3] e [4].
•Da effettuare prima della messa in esercizio, se la
temperatura dell'acqua miscelata, misurata sulla
bocca di uscita, si scosta da quella nominale
regolata sul termostatico.
•Da effettuare dopo ogni manutenzione del
termoelemento.
1. Aprire la valvola di intercettazione e misurare la
temperatura dell'acqua che fuoriesce con un
termometro, vedi fig. [3].
2. Staccare la manopola (D), vedi fig. [4].
3. Staccare la vite (E) e staccare l’inserto a scatto (F).
4. Sfilare la manopola graduata (G).
5. Ruotare il dado di regolazione (H) fino a quando
l'acqua che fuoriesce non raggiunge 38 °C.
6. Inserire la manopola graduata (G), in modo che la
marcatura dei 38° coincida con la marcatura (J) sul
corpo, vedi fig. [3].
7. Inserire l’inserto a scatto (F) e fissarlo con la vite (E),
vedi fig. [4].
8. Inserire la manopola (D).
Limitazione di temperatura
La gamma di temperatura viene limitata a 38 °C
tramite il blocco di sicurezza.
Se si desidera una temperatura più alta, premere il
tasto (G1) per superare il limite dei 38 °C.

10
Funzionamento della manopola di chiusura (K),
vedere il risvolto di copertina III fig. [5].
Vasca =Ruotare la manopola di chiusura
Doccia =Premere il tasto (K1) e ruotare la
manopola di chiusura
Attenzione in caso di gelo
In caso di svuotamento dell'impianto domestico, è
necessario svuotare separatamente i termostatici, dato
che nei raccordi dell'acqua calda e di quella fredda vi
sono delle valvole di non ritorno. Per far ciò togliere il
termostatico dalla parete.
Manutenzione
Controllare e pulire tutti i pezzi, eventualmente
sostituire quelli difettosi, ingrassare con grasso
speciale.
Chiudere le entrate dell'acqua calda e fredda.
I. Valvola antiriflusso, vedere il risvolto di
copertina I e II.
1. Smontare il miscelatore in ordine inverso, vedere il
risvolto di copertina I, fig. [1] e [2] e il testo
Installazione.
2. Togliere la guarnizione (L1) e il filtro (L2), vedere il
risvolto di copertina II.
3. Svitare il raccordo (M) con chiave a brugola
da 12mm, girando a destra (filettatura sinistrorsa).
4. Smontare la valvola antiriflusso (N).
Eseguire il montaggio in sequenza inversa.
II. Termoelemento, vedere il risvolto di copertina III,
fig. [6].
1. Staccare la manopola (D).
2. Staccare la vite (E) e staccare l’inserto a scatto (F).
3. Sfilare la manopola graduata (G).
4. Estrarre la clip (P1).
5. Estrarre l'anello di arresto (P).
6. Staccare il dado di regolazione (H) con
l’elemento (H1).
7. Svitare il termoelemento (R) con una chiave fissa
da 22mm.
Eseguire il montaggio in sequenza inversa.
Fare attenzione ad avvitare l’elemento (H1) in modo che
esso entri il più possibile nel dado di regolazione (H)
(filettatura sinistrorsa).
Fare attenzione alla posizione di montaggio
dell’anello di arresto (P).
Dopo ogni operazione di manutenzione del termo-
elemento è necessario eseguire una nuova taratura
(vedi "Taratura").
III. Aquadimmer, vedi fig. [5].
1. Staccare la manopola (S).
2. Staccare la vite (T) e staccare l’inserto a scatto (U).
3. Staccare la manopola (K).
4. Staccare l’adattatore godronato (V) e il punto di
arresto (W).
5. Svitare l'aquadimmer (X) con una chiave fissa
da 19mm.
Eseguire il montaggio in sequenza inversa.
Rispettare le posizioni di montaggio,
vedi fig. [5] e [7].
1. I vari perni (Y) e (Y1) devono inserirsi nei
corrispondenti fori del condotto acqua,
vedi fig. [7].
2. Inserire l’arresto (W) in modo che la freccia venga
a coincidere con la marcatura sulla scatola, vedi
fig. [5].
3. Inserire l’adattatore godronato (V). E’ possibile solo
una posizione in cui le superfici (X1) coincidono tra
loro.
4. Inserire la manopola di chiusura (K), in modo che il
tasto (K1) coincida con il contrassegno sulla
scatola.
5. Montare l’inserto a scatto (U) con la vite (T) e
inserire la manopola (S)
IV.Svitare e pulire il mousseur (13 927),
vedere il risvolto di copertina II.
Eseguire il montaggio in sequenza inversa.
Per i pezzi di ricambio, vedere il risvolto di
copertina II ( * = accessori speciali).
Manutenzione ordinaria
Le istruzioni per la manutenzione ordinaria del
presente rubinetto sono riportate nei fogli acclusi.

11
NL
Toepassingsgebied
Thermostaten zijn ontworpen om op een constante
temperatuur water aan te voeren. Geschikt als
warmwatervoorziening zijn zowel boilers als geisers.
De elektrische boiler of geiser moet voldoende
vermogen hebben (vanaf 18 kW of 250 kcal/min.).
Thermostaten kunnen niet bij lagedrukboilers (open
warmwatertoestellen) worden gebruikt.
Alle thermostaten worden in de fabriek met een aan
beide kanten heersende stromingsdruk van 3 bar
afgesteld.
Wanneer er door bijzondere omstandigheden bij de
installatie temperatuurafwijkingen voorkomen, moet
u de thermostaat in overeenstemming met de
plaatselijke omstandigheden afstellen (zie Afstellen).
Technische gegevens
Minimale stromingsdruk zonder
nageschakelde weerstanden 0,5 bar
Minimale stromingsdruk met
nageschakelde weerstanden 1 bar
Maximale werkdruk 10 bar
Aanbevolen stromingsdruk 1 tot 5 bar
Testdruk 16 bar
Capaciteit bij 3 bar stromingsdruk ca. 20 l/min
Max. watertemperatuur
bij de warmwateringang 80 °C
Aanbevolen max. aanvoertemperatuur
(energiebesparing) 60 °C
Veiligheidsblokkering 38 °C
Warmwatertemperatuur bij de toevoeraansluiting is
min. 2 °C hoger dan de mengwatertemperatuur
Koudwateraansluiting rechts
Warmwateraansluiting links
Minimum capaciteit = 5 l/min
Voor het nakomen van de geluidswaarden dient men
bij statische drukken boven 5 bar een drukregelaar in
te bouwen.
Installeren
Leidingen vóór en na het installeren grondig
spoelen (EN 806 in acht nemen)!
S-koppelingen monteren, vereiste afmetingen, zie
het uitvouwbare blad I, afb. [1].
Zwenkbare uitloop monteren, zie afb. [1].
Schroef de mengkraan erop, zie afb. [1] en [2].
1. Draai de vooraf gemonteerde schroefring (A) 30°.
Schuif de schroefring (A) van het sleutelvlak op
aansluitstuk van de verbindingspijp (B), zie afb. [1]
en [2].
2. Schroef de verbindingspijp voor de wand (B) met
een 32mm steeksleutel op de S-koppeling tot er een
weerstand voelbaar is. Haal deze niet te vast aan,
om vervormingen van de verbindingspijp (B) te
voorkomen, zie afb. [2]!
3. Steek de schroefring (A) op het sleutelvlak van de
verbindingspijp voor de wand (B). Draai de
schroefring (A) 30°, zodat deze vastklikt.
4. Schroef de rozet (C) met de schroefring (A) tegen de
wand.
Neem de maatschets op uitvouwbaar blad I in acht.
Open de koud- en warmwatertoevoer en controleer
de aansluitingen op lekkages!
Als de aansluiting in spiegelbeeld (warm rechts -
koud links) is.
Vervang het thermo-element (R), zie onderdelen
uitvouwbaar blad II, bestelnr.: 47 657 (1/2”).
Afstellen
Temperatuurinstelling, zie afb. [3] en [4].
•Vóór de ingebruikneming, wanneer de aan het
tappunt gemeten mengwatertemperatuur afwijkt van
de op de thermostaat ingestelde temperatuur.
•Telkens wanneer onderhoud is gepleegd aan het
thermo-element.
1. Open de kraan en meet de temperatuur van het uit-
stromende water met een thermometer, zie afb. [3].
2. Trek de knop (D) eraf, zie afb. [4].
3. Draai de schroef (E) los en trek de vergrendeling (F)
eraf.
4. Trek de temperatuurkeuzeknop (G) eraf.
5. Draai zolang aan de regelmoer (H) tot het uitstro-
mende water een temperatuur van 38 °C heeft bereikt.
6. Steek de temperatuurkeuzeknop (G) er zodanig op,
dat de 38°-markering met de markering (J) op de
behuizing overeenkomt, zie afb. [3].
7. Steek de vergrendeling (F) er weer op en bevestig
deze met de bout (E), zie afb. [4].
8. Steek de knop (D) erop.
Temperatuurbegrenzing
Het temperatuurbereik wordt door de veiligheids-
blokkering op 38 °C begrensd.
Is een hogere temperatuur wenselijk, dan kan
de 38 °C-grens door indrukken van de knop (G1)
worden overschreden.

12
Bediening van de afsluitknop (K), zie uitvouwbaar
blad III afb. [5].
Badkuip = afsluitknop draaien
Douche = knop (K1) indrukken en afsluitknop draaien
Attentie bij vorst
Bij het aftappen van de waterleidinginstallatie dienen
de thermostaten apart te worden afgetapt, omdat zich
in de koud- en warmwateraansluiting terugslagkleppen
bevinden. Daarbij dient de thermostaat van de wand te
worden gehaald.
Onderhoud
Controleer en reinig alle onderdelen. Vervang
onderdelen indien nodig. Vet de onderdelen met
speciaal armaturenvet in.
Koud- en warmwatertoevoer afsluiten.
I. Terugslagkleppen, zie uitvouwbaar blad I en II.
1. Demonteer de mengkraan in omgekeerde volgorde,
zie uitvouwbaar blad I, afb. [1] en [2] en de
omschrijving Installatie.
2. Verwijder de pakking (L1) en het vuilzeefje (L2), zie
uitvouwbaar blad II.
3. Schroef de aansluitnippel (M) er met een 12mm
inbussleutel uit door deze naar rechts te draaien
(linkse schroefdraad).
4. Bouw de terugslagklep (N) uit.
De onderdelen worden in omgekeerde volgorde
gemonteerd.
II. Thermo-element, zie uitvouwbaar blad III, afb. [6].
1. Trek de knop (D) eraf.
2. Draai de schroef (E) los en trek de vergrendeling (F)
eraf.
3. Trek de temperatuurkeuzeknop (G) eraf.
4. Trek het klemmetje (P1) eruit.
5. Trek de aanslagring (P) eraf.
6. Trek de regelmoer (H) met overbelastingseenheid (H1)
eraf.
7. Schroef het thermo-element (R) er met een 22mm
steeksleutel uit.
De onderdelen worden in omgekeerde volgorde
gemonteerd.
Let erop, dat de overbelastingseenheid (H1) zover
mogelijk in de regelmoer (H) wordt geschroefd (linkse
schroefdraad).
Neem de inbouwpositie van de aanslagring (P) in
acht.
Na elk onderhoud aan het thermo-element moet u dit
opnieuw afstellen (zie Afstellen).
III. Aquadimmer, zie afb. [5].
1. Trek de knop (S) eraf.
2. Draai de schroef (T) los en trek de vergrendeling (U)
eraf.
3. Trek de afsluitknop (K) eraf.
4. Trek de gekartelde adapter (V) en de aanslag (W)
eraf.
5. Schroef de aquadimmer (X) met een 19mm
steeksleutel eruit.
De onderdelen worden in omgekeerde volgorde
gemonteerd.
Let op de juiste inbouwpositie, zie afb. [5] en [7].
1. Hierbij moeten de verschillende pennen (Y) en (Y1)
in de betreffende boringen van de watergeleiding
steken, zie afb. [7].
2. Plaats de aanslag (W) zodanig, dat de pijl met de
markering op de behuizing overeenkomt, zie afb.[5].
3. Steek de gekartelde adapter (V) erop. Er is maar
een positie mogelijk waarin de vlakken (X1) met
elkaar overeenkomen.
4. Plaats de afsluitknop (K) zo, dat de knop (K1) met
de markering op de behuizing overeenkomt.
5. Monteer de vergrendeling (U) met de schroef (T) en
steek de knop (S) erop.
IV. Mousseur (13 927) eraf schroeven en reinigen,
zie uitvouwbaar blad II.
De onderdelen worden in omgekeerde volgorde
gemonteerd.
Onderdelen, zie het uitvouwbare blad II
( * = speciaal toebehoren).
Reiniging
De aanwijzingen voor de reiniging van deze meng-
kraan vindt u in het bijgaande onderhoudsvoorschrift.

13
S
Användningsområde
Termostatblandare är konstruerade för varmvattenför-
sörjning via tryckbehållare och ger på så sätt högsta
temperaturnoggrannhet. Är effekten tillräckligt stor
(från 18 kW resp 250 kcal/min) kan man även använda
el- resp gasgenomströmningsberedare.
Termostater kan ej användas tillsammans med trycklösa
behållare (öppna varmvattenberedare).
Alla termostater är vid leveransen inställda på ett
dubbelsidigt flödestryck av 3 bar.
Skulle temperaturskillnader bli följden av speciella
installationssituationer kan termostaten justeras så att
den passar den lokala situationen (se Justering).
Tekniska data
Minsta flödestryck utan
efterkopplade motstånd 0,5 bar
Minsta flödestryck med
efterkopplade motstånd 1 bar
Max. arbetstryck 10 bar
Rekommenderat flödestryck 1 - 5 bar
Testtryck 16 bar
Kapacitet vid 3 bar flödestryck ca 20 l/min
Max vattentemperatur
vid varmvattenintag 80 °C
Rekommenderad max. temperatur
(energibesparing) 60 °C
Säkerhetsspärr 38 °C
Varmvattentemperatur vid försörjningsanslutning
min. 2 °C högre än blandvattentemperatur
Kallvattenanslutning höger
Varmvattenanslutning vänster
Min. kapacitet = 5 l/min
För att hålla nere ljudnivån ska en reduceringsventil
installeras om vilotrycket överstiger 5 bar.
Installation
Spola rörledningssystemet noggrant före och efter
installationen (observera EN 806)!
Montera S-anslutningarna, nödvändiga mått, se
utvikningssida I, fig. [1].
Montera svängbart utlopp, se fig. [1].
Skruva fast blandaren, se fig. [1] och [2].
1. Vrid den förmonterade skruvringen (A) 30°.
Skjut på skruvringen (A) på vägganslutningsstoset
från nyckelytan (B), se fig. [1] och [2].
2. Skruva fast vägganslutningsstoset (B) på S-anslutnin-
gen med en öppen nyckel 32mm, tills ett motstånd
känns. Dra inte åt för hårt för att undvika defor-
mation av vägganslutningsstoset (B), se fig. [2]!
3. Fäst skruvringen (A) på vägganslutningsstosets
nyckelyta (B). Vrid skruvringen (A) 30°, så att den
snäpper in.
4. Skruva fast täckbrickan (C) över skruvringen (A) mot
väggen.
Observera måttritningen på utvikningssida I.
Öppna kall- och varmvattentillförseln och
kontrollera att anslutningarna är täta!
Sidovänd anslutning (varmt höger - kallt vänster).
Byt ut termoelementet (R), se reservdelar
utvikningssida II, best.-nr: 47 657 (1/2”).
Justering
Temperaturinställning, se fig. [3] och [4].
•Före första användningen, om den vid tappstället
uppmätta blandvattentemperaturen avviker från
termostatinställningen.
•Efter varje underhåll på termoelementet.
1. Öppna avstängningsventilen och mät temperaturen på
vattnet som rinner ut med en termometer, se fig. [3].
2. Dra loss greppet (D), se fig. [4].
3. Lossa skruven (E) och dra loss spärrinsatsen (F).
4. Dra loss temperaturväljaren (G).
5. Vrid justermuttern (H) så länge, att vattnet som
rinner ut har uppnått 38 °C.
6. Fäst temperaturväljaren (G), så att 38°-markeringen
stämmer överens med markeringen (J) på huset, se
fig. [3].
7. Placera spärrinsatsen (F) och fäst med skruven (E),
se fig. [4].
8. Fäst greppet (D).
Temperaturbegränsning
Temperaturen begränsas av säkerhetsspärren vid 38 °C.
Om en högre temperatur önskas, kan 38 °C-spärren
överskridas genom att man trycker på knappen (G1).

14
Betjäning av avstängningsgrepp (K), se
utvikningssida III fig. [5].
Badkar = vrida avstängningsgrepp
Dusch = trycka på knapp (K1) och vrida
avstängningsgrepp
Vid risk för frost
Töms husanläggningen är det viktigt att tömma
termostaterna separat, eftersom det finns backventiler
monterade i kall- och varmvattenanslutningen. Ta då
bort termostaten från väggen.
Underhåll
Kontrollera alla delarna, rengör dem och byt eventuellt
ut dem. Smörj dem med special-blandarfett.
Stäng av kallvatten- och varmvattentilloppet.
I. Backventil, se utvikningssida I och II.
1. Demontera blandaren i omvänd ordningsföljd, se
utvikningssida I, fig. [1] och [2] och texten Installation.
2. Ta bort tätningen (L1) och smutssilen (L2), se
utvikningssida II.
3. Skruva loss anslutningsfästet (M) med en
insexnyckel 12mm genom att vrida åt höger
(vänstergänga).
4. Demontera backventilen (N).
Monteringen sker i omvänd ordningsföljd.
II. Termoelement, se utvikningssida III, fig. [6].
1. Dra loss greppet (D).
2. Lossa skruven (E) och dra loss spärrinsatsen (F).
3. Dra loss temperaturväljaren (G).
4. Dra loss klämman (P1).
5. Dra loss ändlägesringen (P).
6. Dra loss justermuttern (H) tillsammans med
överbelastningsenheten (H1).
7. Skruva loss termoelementet (R) med en öppen
nyckel 22mm.
Monteringen sker i omvänd ordningsföljd.
Kontrollera att överbelastningsenheten (H1) skruvas in
så mycket som möjligt i justermuttern (H) (vänstergänga).
Observera ändlägesringens (P) monteringsläge.
Efter varje underhåll av termoelement krävs en ny
justering (se Justering).
III. Aquadimmer, se fig. [5].
1. Dra loss greppet (S).
2. Lossa skruven (T) och dra loss spärrinsatsen (U).
3. Dra loss avstängningsgreppet (K).
4. Dra loss räffeladaptern (V) och ändläget (W).
5. Skruva loss aquadimmern (X) med en öppen
nyckel 19mm.
Monteringen sker i omvänd ordningsföljd.
Observera monteringsläget, se fig. [5] och [7].
1. Samtidigt måste de olika tapparna (Y) och (Y1) greppa
i motsvarande hål i vattenstyrningen, se fig. [7].
2. Fäst ändläget (W), så att pilen stämmer överens
med markeringen på huset, se fig. [5].
3. Fäst räffeladaptern (V). Det finns bara ett läge där
ytorna (X1) stämmer överens.
4. Fäst avstängningsgreppet (K), så att knappen (K1)
stämmer överens med markeringen på huset.
5. Montera spärrinsatsen (U) med skruven (T) och fäst
greppet (S).
IV. Skruva loss och rengör mousseuren (13 927),
se utvikningssida II.
Monteringen sker i omvänd ordningsföljd.
Reservdelar, se utvikningssida II
( * = extra tillbehör).
Skötsel
Skötseltips för denna blandare finns i den bifogade
skötselanvisningen.

15
DK
Anvendelsesområde
Termostatbatterier er konstruerede til varmtvandsfor-
syning via trykbeholdere; hvis de anvendes sådan,
yder de den størst mulige temperaturnøjagtighed. Ved
tilstrækkelig effekt (fra 18 kW/250 kcal/min.) er også
el-/gasgennemstrømningsvandvarmere velegnede.
I forbindelse med trykløse beholdere (åbne varmtvands-
beholdere) kan der ikke anvendes termostater.
Alle termostater justeres på fabrikken ved et
tilgangstryk på 3 bar fra begge sider.
Skulle der opstå temperaturafvigelser pga. særlige
installationsbetingelser, skal termostaten justeres efter
disse forhold (se "Justering").
Tekniske data
Min. tilgangstryk uden
efterkoblede modstande 0,5 bar
Min. tilgangstryk med
efterkoblede modstande 1 bar
Max. driftstryk 10 bar
Anbefalet gennemstrømningstryk 1 - 5 bar
Prøvetryk 16 bar
Gennemstrømning ved 3 bar tilgangstryk ca. 20 l/min.
Maks. vandtemperatur
ved varmtvandsindgangen 80 °C
Anbefalet maks. fremløbstemperatur
(energibesparelse) 60 °C
Skoldningsspærre 38 °C
Varmtvandstemperatur ved forsyningstilslutningen
min. 2 °C højere end blandingsvandtemperaturen
Koldtvandstilslutning til højre
Varmtvandstilslutning til venstre
Min. gennemstrømning = 5 l/min.
Ved hviletryk over 5 bar skal der monteres en
reduktionsventil.
Installation
Skyl rørledningssystemet grundigt før og efter
installationen (Vær opmærksom på EN 806)!
Monter S-tilslutningerne, nødvendige mål, se
foldeside I, ill. [1].
Monter det drejelige udløb, se ill. [1].
Skru batteriet på, se ill. [1] og [2].
1. Skru den formonterede skruering (A) ca. 30°.
Skub skrueringen (A) fra nøglefladen og over på
vægtilslutningens studs (B), se ill. [1] og [2].
2. Skru vægtilslutningens studs (B) på S-tilslutningen
med en gaffelnøgle (32mm), til der kan mærkes
modstand. Skru ikke for fast, for ikke at deformere
vægtilslut-ningens studs (B), se ill. [2]!
3. Sæt skrueringen (A) på vægtilslutningsstudsens
nøgleflade (B). Drej skrueringen (A) ca. 30°, til den
går i hak.
4. Skru rosetten (C) ind til væggen over skrueringen (A).
Vær opmærksom på måltegningen på foldeside I.
Åbn for koldt- og varmtvandstilførslen, og
kontrollér, at tilslutningerne er tætte!
Spejlvendt tilslutning (varmt til højre - koldt til venstre)
Udskift termoelementet (R), se reservedele, foldeside II,
bestillingsnr.: 47 657 (1/2”).
Justering
Indstilling af temperatur, se ill. [3] og [4].
•Inden ibrugtagning, hvis den målte blandingsvand-
temperatur ved tapstedet afviger fra den temperatur,
der er indstillet på termostaten.
•Efter alt vedligeholdelsesarbejde på termoelementet.
1. Åbn for spærreventilen, og mål vha. termometret
temperaturen på det vand, der løber ud, se ill. [3].
2. Træk grebet (D) af, se ill. [4].
3. Løsn skruen (E), og træk fikseringsindsatsen (F) af.
4. Træk temperaturindstillingen (G) af.
5. Drej reguleringsmøtrikken (H), til vandet, der løber ud,
er 38 °C.
6. Påsæt temperaturindstillingen (G), så 38°-markeringen
flugter med markeringen (J) på huset, se ill. [3].
7. Sæt fikseringsindsatsen (F) på og fastgør med
skrue (E), se ill. [4].
8. Sæt grebet (D) på.
Temperaturbegrænsning
Temperaturområdet begrænses til 38 °C af skoldnings-
spærren.
Hvis der ønskes en højere temperatur,
kan 38 °C-spærren overskrides ved at trykke på
taste (G1).

16
Betjening af spærregrebet (K), se foldeside III ill. [5].
Kar = Drej spærregrebet
Bruser = Tryk på tasten (K1), og drej spærregrebet
Bemærk ved fare for frost
Når husets anlæg tømmes, skal termostaterne tømmes
separat, da der sidder kontraventiler i koldt- og
varmtvandstilslutningen. Hertil skal termostaten
demonteres fra installationen.
Vedligeholdelse
Kontrollér alle dele, rens dem, udskift dem evt., og smør
dem med specielt armaturfedt.
Luk for koldt- og varmtvandstilførslen.
I. Kontraventil, se foldeside I og II.
1. Afmonter batteriet i omvendt rækkefølge, se
foldeside I, ill. [1] og [2] og teksten til Installation.
2. Tag pakningen (L1) og snavssamleren (L2) af, se
foldeside II.
3. Skru tilslutningsniplen (M) ud med en unbra-
konøgle (12mm) ved at dreje den til højre
(venstregevind).
4. Kontraventilen (N) afmonteres.
Monteringen foretages i omvendt rækkefølge.
II. Termoelement, se foldeside III, ill. [6].
1. Træk grebet (D) af.
2. Løsn skruen (E), og træk fikseringsindsatsen (F) af.
3. Træk temperaturindstillingen (G) af.
4. Træk klemmen (P1) ud.
5. Træk stopringen (P) af.
6. Træk reguleringsmøtrikken (H) af sammen med
overbelastningsenheden (H1).
7. Skru termoelementet (R) ud med en
gaffelnøgle (22mm).
Monteringen foretages i omvendt rækkefølge.
Overbelastningsenheden (H1) skal skrues så langt
som muligt ind i reguleringsmøtrikken (H)
(venstregevind).
Vær opmærksom på stopringens (P)
monteringsposition.
Efter alt vedligeholdelsesarbejde på termoelementet
skal der justeres (se "Justering").
III. Aquadimmer, se ill. [5].
1. Træk grebet (S) af.
2. Løsn skruen (T), og træk fikseringsindsatsen (U) af.
3. Træk spærregrebet (K) af.
4. Træk rilleadapteren (V) og anslaget (W) af.
5. Skru aquadimmeren (X) ud med en gaffelnøgle
(19mm).
Monteringen foretages i omvendt rækkefølge.
Vær opmærksom på monteringspositionerne,
se ill. [5] og [7].
1. De forskellige tapper (Y) og (Y1) skal dykke ned i de
tilsvarende boringer i vandstyret, se ill. [7].
2. Påsæt anslaget (W) således, at pilen flugter med
markeringen på huset, se ill. [5].
3. Sæt rilleadapteren (V) på. Fladerne (X1) kan kun
flugte i én bestemt position.
4. Spærregrebet (K) sættes på således, at tasten (K1)
flugter med markeringen på huset.
5. Sæt fikseringsindsatsen (U) på, fastgør med skrue (T)
og sæt grebet (S) på.
IV. Skru mousseuren (13 927) ud, og rens den, se
foldeside II.
Monteringen foretages i omvendt rækkefølge.
Reservedele,, se foldeside II
( * = specialtilbehør).
Pleje
Anvisningerne vedrørende vedligeholdelse af dette
armatur er anført i vedlagte vedligeholdelsesanvisning.

17
N
Bruksområde
Termostatbatterier er laget til varmtvannsforsyning
via trykkmagasiner og gir her den mest nøyaktige
tempe-raturen. Ved tilstrekkelig effekt (fra 18 kW
hhv. 250 kcal/min) er også elektro- hhv. gass-
varmtvannsberedere egnet.
Termostater kan ikke benyttes i forbindelse med
lavtrykkmagasin (åpne varmtvannsberedere).
Alle termostater justeres ved fabrikken med et
dynamisk trykk på 3 bar fra begge sider.
Dersom det på grunn av spesielle installeringsforhold
skulle oppstå temperaturavvik, må termostaten
justeres for de lokale forhold (se justering).
Tekniske data
Minimum dynamisk trykk uten
etterkoblede motstander 0,5 bar
Minimum dynamisk trykk med
ettermoblede motstander 1 bar
Maks. driftstrykk 10 bar
Anbefalt dynamisk trykk 1 - 5 bar
Kontrolltrykk 16 bar
Gjennomstrømning ved 3 bar dynamisk trykk ca. 20 l/min
Maks. vanntemperatur
på varmtvannsinngangen 80 °C
Anbefalt maksimal forhåndstemperatur
(energisparing) 60 °C
Sikkerhetssperre 38 °C
Varmtvannstemperatur ved forsyningstilkoblingen
min. 2 °C høyere enn blandevanntemperaturen
Kaldtvannstilkobling høyre
Varmtvannstilkobling venstre
Minimum gjennomstrømning = 5 l/min
Monter en reduksjonsventil ved statisk trykk over 5 bar
for å overholde støyverdiene.
Installering
Spyl rørledningssystemet grundig før og etter
installeringen (Følg EN 806)!
Monter S-koblingene, nødvendige mål, se utbrettside I,
bilde [1].
Monter svingtuten, se bilde [1].
Skru på batteriet, se bilde [1] og [2].
1. Drei den formonterte ringen (A) 30°.
Skyv ringen (A) fra nøkkelflaten på stussen til
veggtilkoblingsstussen (B), se bilde [1] og [2].
2. Skru veggtilkoblingsstussen (B) på S-koblingen med
en 32mm fastnøkkel til du merker en motstand.
Stram ikke for hardt, det kan føre til deformering
av veggtilkoblingsstussen (B), se bilde [2]!
3. Sett ringen (A) på nøkkelflaten til veggtilkoblingsstus-
sen (B). Drei ringen (A) 30°, slik at den hektes fast.
4. Skru rosetten (C) over ringen (A), mot veggen.
Følg målskissen på utbrettside I.
Åpne kaldt- og varmtvannstilførselen og kontroller
at koblingene er tette!
Speilvendt tilkobling (varmt til høyre - kaldt til venstre).
Utskifting av termoelement (R), se reservedeler på
utbrettside II, best. nr.: 47 657 (1/2”).
Justering
Temperaturinnstilling, se bilde [3] og [4].
•Før igangsetting, dersom blandevannstemperaturen
som ble målt på tappepunktet avviker fra temperaturen
som er innstilt på termostaten.
•Hver gang det er utført vedlikehold på termoelementet.
1. Åpne sperreventilen og mål temperaturen på det
rennende vannet med termometer, se bilde [3].
2. Trekk av grepet (D), se bilde [4].
3. Løsne skruen (E) og trekk av hurtiginnsatsen (F).
4. Ta av temperaturvelgeren (G).
5. Drei reguleringsmutteren (H) helt til vannet som
renner ut har en temperatur på 38 °C.
6. Sett på temperaturvelgeren (G) slik at 38°-merket
stemmer overens med merket (J) på huset,
se bilde [3].
7. Sett på hurtiginnsatsen (F) og fest med skruen (E),
se bilde [4].
8. Sett på grepet (D).
Temperaturbegrensning
Temperaturområdet begrenses av sikkerhetssperren
til 38 °C.
Dersom det ønskes en høyere temperatur, kan man gå
forbi 38 °C-sperren ved å trykke på knappen (G1).
