Anwendungsbereich:
Der Betrieb mit drucklosen Speichern (offenen
Warmwasserbereitern) ist nicht möglich.
Technische Daten
Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei
Ruhedrücken über 5 bar ein Druckminderer einzubauen.
Höhere Druckdifferenzen zwischen Kalt- und Warmwasser-
anschluss sind zu vermeiden!
GROHE Armaturen mit Brausen oder mit herausziehbaren
Ausläufen/Brausen sind mit DIN-DVGW bauartgeprüften
Rückflussverhinderern ausgerüstet.
DDiese Technische Produktinformation ist
ausschließlich für den Installateur oder
eingewiesene Fachkräfte!
Bitte an den Benutzer weitergeben!
Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar
Betriebsdruck: max. 10 bar
Prüfdruck: 16 bar
Durchfluss bei 3 bar Fließdruck: ca. 13 l/min
Temperatur Warmwassereingang max. 80 °C
Empfohlen (Energieeinsparung): 60 °C
Klemmlänge: max. 60mm

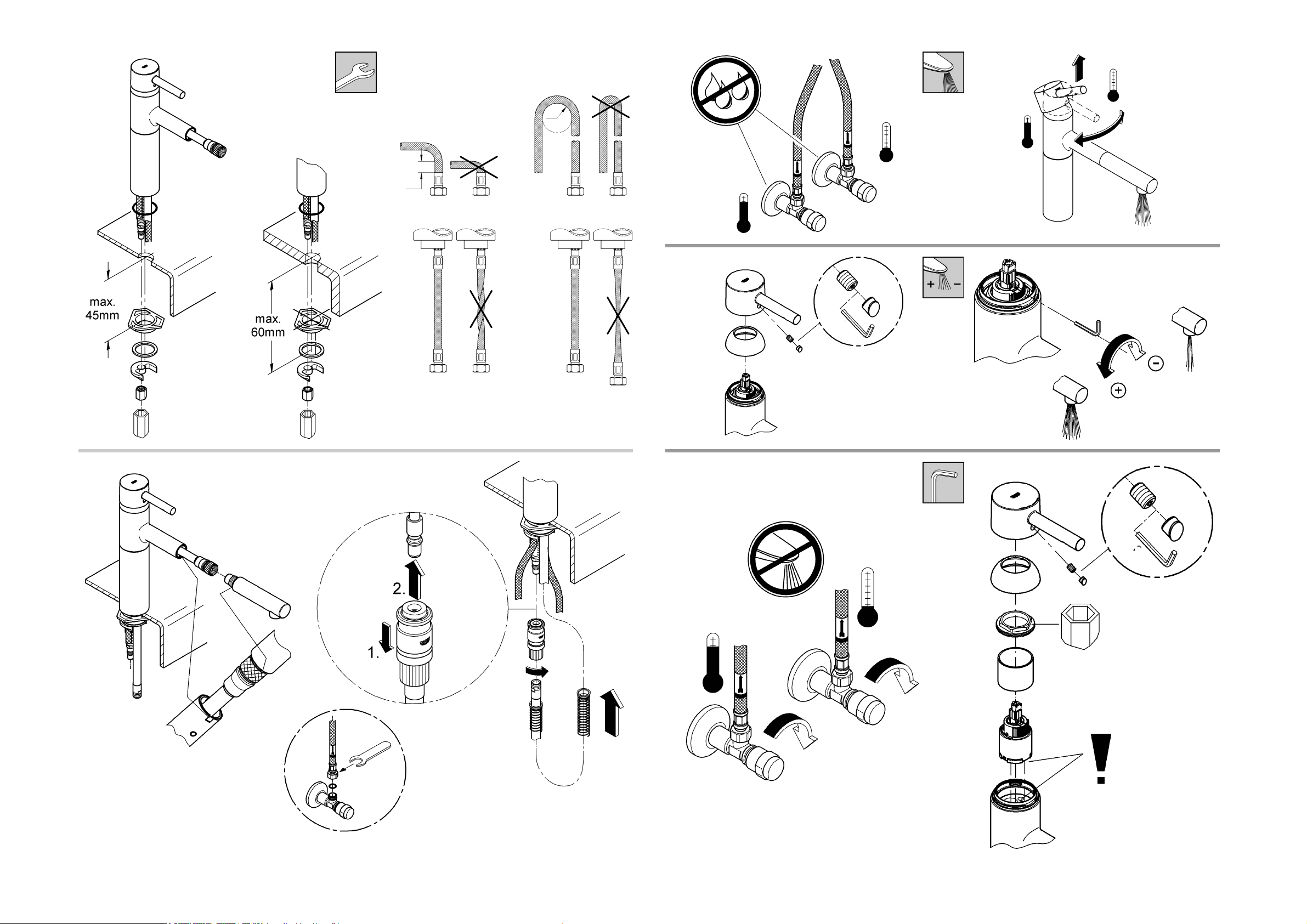

Installation:
Rohrleitungen nach DIN 1988 spülen!
Funktion:
Anschlüsse auf Dichtheit und Armatur auf Funktion
prüfen.
Mengenbegrenzung:
In Verbindung mit hydraulischen Durchlauferhitzern
ist eine Durchflussmengenbegrenzung nicht zu
empfehlen.
Wartung:
Alle Teile prüfen, reinigen, evtl. austauschen.
Bei Wartungsarbeiten Wasserzufuhr absperren!
Beim Einbau der Kartusche auf richtigen Sitz der
Dichtungen achten.
Schrauben wechselweise gleichmäßig anziehen.

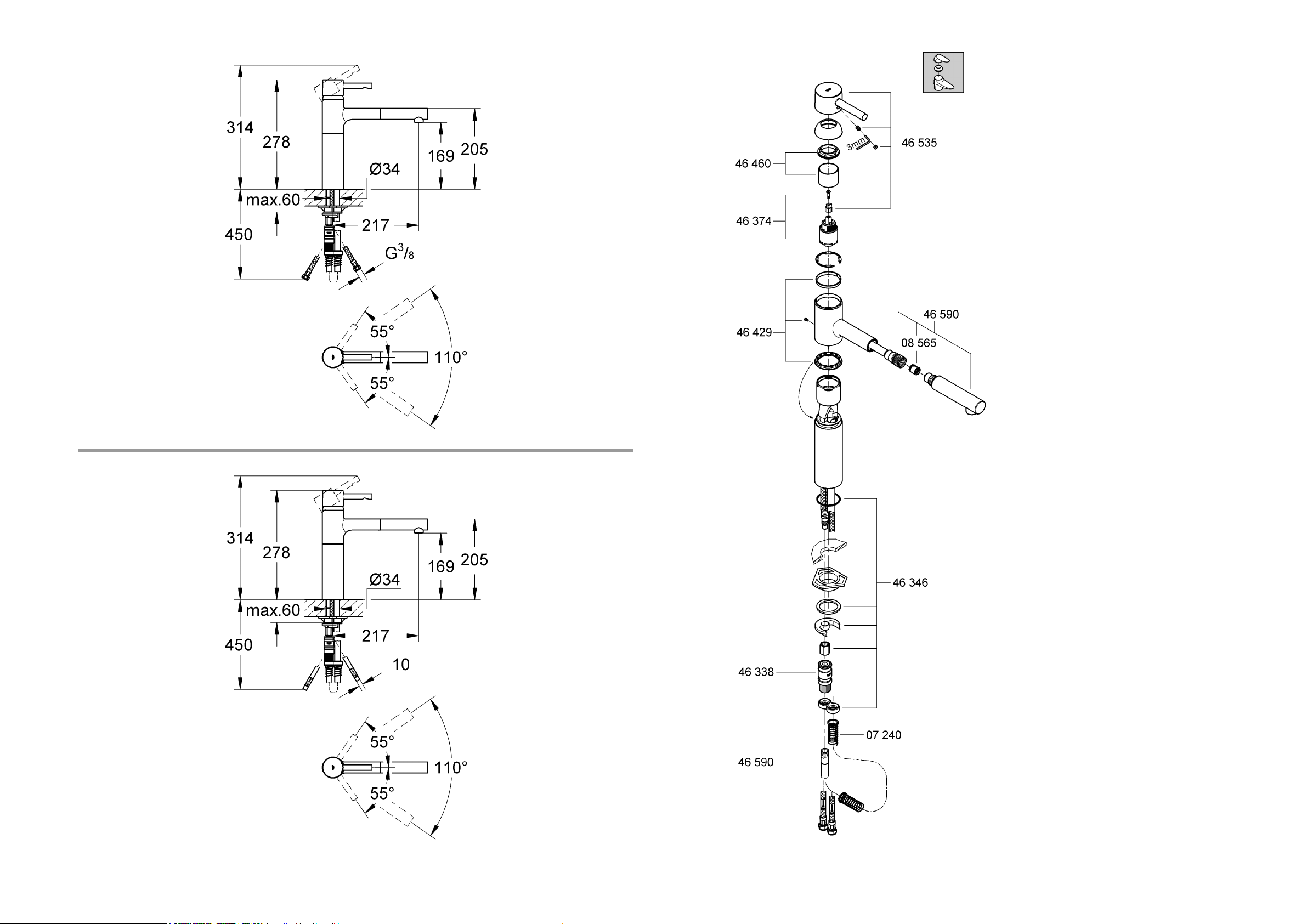

Ersatzteile: siehe Explosionsdarstellung
(* = Sonderzubehör)
Pflege: siehe Pflegeanleitung
Application:
Operation with unpressurised storage heaters is not possible.
Specifications
If static pressure exceeds 5 bar, a pressure-reducing valve
must be fitted.
Avoid major pressure differences between hot and cold water
supply.
GROHE fittings with showers or with pull-out bath spouts/
showers are equipped with non-return valves.
GB This technical product information is exclusively
for the installer or trained specialists.
Please pass these instructions on to the user.
Flow pressure: min. 0.5 bar - recommended 1 – 5 bar
Operating pressure: max. 10 bar
Test pressure: 16 bar
Flow rate at 3 bar flow pressure: approx. 13 l/min
Hot water inlet temperature max. 80 °C
Recommended (energy saving): 60 °C
Clamping length: max. 60mm
Installation:
Flush pipes thoroughly.
Function:
Check connections for leaks and check function of
fitting.
Flow rate limitation:
The use of flow rate limiters in combination with
hydraulic instantaneous heaters is not recommended.
Maintenance:
Inspect and clean all components and replace if
necessary.
Shut off water supply for maintenance work.
When installing the cartridge, ensure that the
seals are correctly seated.
Tighten the screws evenly and alternately.
Replacement parts: see exploded drawing
(* = special accessories)
Care: see Care Instructions

2
Domaine d'application:
Un fonctionnement avec des accumulateurs sans pression
(chauffe-eau à écoulement libre) n'est pas possible!
Caractéristiques techniques
Installer un réducteur de pression en cas de pressions
statiques supérieures à 5 bars.
Eviter les différences importantes de pression entre les
raccordements d'eau chaude et d'eau froide!
Les robinetteries GROHE avec douche ou douchette
extractible sont équipées de clapets anti-retour éprouvés.
FLa documentation technique/produit est
exclusivement destinée aux plombiers et aux
personnels qualifiés.
Penser à la remettre à l’utilisateur.
Pression dynamique: minimale 0,5 bar –
recommandée 1 à 5 bars
Pression de service: 10 bars maxi.
Pression d'épreuve: 16 bars
Débit à une pression dynamique de 3 bars: env. 13 l/min
Température de l’eau chaude 80 °C maxi.
Recommandée (économie d'énergie): 60 °C
Longueur de serrage : 60mm maxi.
Installation
Purger les canalisations!
Fonctionnement
Contrôler l’étanchéité des raccordements et contrôler
le fonctionnement de la robinetterie.
Limiteur de débit
La limitation du débit est déconseillée avec des
chauffe-eau instantanés à commande hydraulique.
Maintenance
Contrôler et nettoyer toutes les pièces, les
remplacer le cas échéant.
Fermer les arrivées d’eau en cas de maintenance.
Contrôler le siège des joints lors du montage de la
cartouche.
Serrer les vis en alternance et de manière homogène.
Pièces de rechange voir vue explosée
(* = accessoires spéciaux).
Entretien: voir les instructions d’entretien
Campo de aplicación
No es posible el funcionamiento con acumuladores sin
presión (calentadores de agua sin presión).
Datos técnicos
Si la presión en reposo es superior a 5 bares, hay que instalar
un reductor de presión.
¡Deberán evitarse diferencias de presión importantes entre
las acometidas del agua fría y del agua caliente!
Las griferías GROHE con ducha o con caño/ducha extraíble
están equipadas con válvulas antirretorno.
E¡Esta información técnica de productos está
destinada exclusivamente para el instalador o
profesionales del sector!
¡Por favor, entréguesela al usuario!
Presión de trabajo:mín. 0,5 bares - recomendada 1 – 5 bares
Presión de utilización: máx. 10 bares
Presión de verificación: 16 bares
Caudal para una presión de trabajo de 3 bares: aprox. 13 l/min
Temperatura de la entrada del agua caliente: máx. 80 °C
Recomendada (ahorro de energía): 60 °C
Longitud de apriete máx. 60mm
Instalación:
¡Purgar las tuberías!
Funcionamiento:
Comprobar la estanqueidad de las conexiones y el
funcionamiento de la grifería.
Limitación del caudal:
Se recomienda no utilizar el limitador de caudal en
combinación con calentadores instantáneos con
control hidráulico.
Mantenimiento:
Verificar todas las piezas, limpiarlas y cambiarlas
en caso de necesidad.
¡Cerrar la alimentación de agua al realizar trabajos de
mantenimiento!
Al montar el cartucho tener en cuenta el correcto
asiento de las juntas.
Apretar los tornillos con uniformidad y alternativamente.
Recambios: véase la vista de despiece
(* = Accesorio especial)
Cuidados: véanse las instrucciones de conservación

3
Gamma di applicazioni:
Non è possibile il funzionamento con accumulatori di acqua
calda a bassa pressione (accumulatori di acqua calda a
circuito aperto).
Dati tecnici
Per pressioni statiche superiori a 5 bar si raccomanda
l’installazione di un riduttore di pressione.
Evitare grandi differenze di pressione fra i raccordi d'acqua
fredda e d'acqua calda!
Tutti i rubinetti GROHE con doccia o bocca estraibili sono
dotati di valvola di non ritorno.
IQueste informazioni tecniche sul prodotto sono
ad uso esclusivo dell’installatore e del personale
qualificato!
Si prega di consegnarle all’utente!
Pressione idraulica: min. 0,5 bar - consigliata 1 – 5 bar
Pressione di esercizio: max. 10 bar
Pressione di prova: 16 bar
Portata alla pressione di 3 bar circa 13 l/min
Temperatura ingresso acqua calda: max. 80 °C
Consigliata (risparmio energetico): 60 °C
Lunghezza di fissaggio: max. 60mm
Installazione:
Sciacquare accuratamente le tubazioni.
Funzionamento:
Controllare la tenuta dei raccordi e il funzionamento
del rubinetto.
Limitatore di portata:
L'uso di un limitatore di portata non è consigliabile con
scaldabagni istantanei idraulici.
Manutenzione:
Controllare, pulire ed eventualmente sostituire
tutti i pezzi.
Chiudere l’entrata dell’acqua durante i lavori di
manutenzione!
Durante il montaggio della cartuccia controllare
che le guarnizioni siano perfettamente in sede.
Fissare le viti in sequenza alternata ed in modo
uniforme.
Pezzi di ricambio: vedi immagini esplose
(* = accessori speciali).
Manutenzione ordinaria: vedi istruzioni per
manutenzione ordinaria
Toepassingsgebied:
Het werken met lagedrukboilers (open warmwatertoestellen)
is niet mogelijk!
Technische gegevens
Bij statische drukken boven 5 bar dient een
drukreduceerventiel te worden ingebouwd.
Voorkom hoge drukverschillen tussen de koud- en
warmwateraansluiting!
GROHE kranen met douches of met uittrekbare uitlopen/
douches zijn uitgerust met gekeurde terugslagkleppen.
NL Deze technische productgegevens zijn uitsluitend
bedoeld voor de installateur of gekwalificeerde
monteurs!
Overhandig deze aan de gebruiker!
Stromingsdruk: min. 0,5 bar - aanbevolen 1 – 5 bar
Werkdruk: max. 10 bar
Testdruk: 16 bar
Capaciteit bij 3 bar stromingsdruk: ca. 13 l/min
Temperatuur warmwateringang max. 80 °C
Aanbevolen (energiebesparing): 60 °C
Klemlengte: max. 60mm
Installeren:
Spoel de leidingen grondig!
Werking:
Controleer of de aansluitingen niet lekken en of de
kraan werkt.
Volumebegrenzer:
In combinatie met c.v.-ketels met warmwatervoorziening
en geisers is een doorstroombeperking aan de
warmwaterkant niet aan te raden, i.v.m. de tapdrempel
van de geiser/combiketel.
Onderhoud:
Controleer alle onderdelen, reinig en vervang
deze indien nodig.
Sluit bij onderhoudswerkzaamheden de watertoevoer
af!
Controleer bij het inbouwen van de kardoes of de
afdichtingen goed zitten.
Draai de schroeven beurtelings gelijkmatig vast.
Reserveonderdelen: zie stuklijst
(* = speciaal toebehoren)
Reiniging: zie reinigingsaanwijzing

4
Användningsområde:
Drift med lågtrycksbehållare (öppna varmvattenberedare) är
inte möjlig!
Tekniska data
En reduceringsventil ska installeras om vilotrycket
överstiger 5 bar.
Större tryckdifferenser mellan kallvatten- och
varmvattenanslutningen måste undvikas!
GROHE armaturer med dusch eller med utdragbart utlopp/
dusch är utrustade med backventil.
SDenna tekniska produktinformation är
uteslutande avsedd för installatören eller
anvisade fackmän!
Var vänlig lämna vidare till användaren!
Flödestryck: min. 0,5 bar – rekommenderat 1 – 5 bar
Driftstryck: 10 bar
Provtryck: 16 bar
Kapacitet vid 3 bar flödestryck: ca. 13 l/min
Temperatur varmvatteningång: max. 80 °C
Rekommenderat (energibesparing): 60 °C
Klämlängd: max. 60mm
Installation:
Spola rent rörledningarna ifrån kopparspån och
smuts!
Funktion:
Kontrollera att alla anslutningar är täta och fungerar
felfritt.
Volymbegränsning:
Flödebegränsningen bör inte användas i kombination
med hydrauliska genomströmningsberedare.
Underhåll:
Kontrollera och rengör alla delarna, byt vid behov.
Spärra vattentillförseln vid underhållsarbeten!
Kontrollera att tätningarna sitter rätt vid
montering av patronen.
Dra åt skruvarna växelvis.
Reservdelar: se sprängskiss
( * = specialtillbehör).
Skötsel: se Skötselanvisning
Anvendelsesområde:
Anvendelse i forbindelse med trykløse beholdere
(åbne vandvarmere) er ikke mulig!
Tekniske data
Ved hviletryk over 5 bar skal der monteres en reduktionsventil.
Større trykforskelle mellem koldt- og varmtvandstilslutningen
bør undgås!
GROHE armaturer med brusere eller udtrækkelige udløb/
brusere skal udstyres med godkendte kontraventiler.
DK
Denne Tekniske Produktinformation er kun til vvs-
installatøren og erfarne fagfolk!
Giv den venligst videre til brugeren!
Tilgangstryk min. 0,5 bar – anbefalet 1 – 5 bar
Driftstryk maks. 10 bar
Prøvetryk 16 bar
Gennemstrømning ved 3 bar tilgangstryk ca. 13 l/min.
Temperatur ved varmtvandsindgangen maks. 80 °C
Anbefalet (energibesparelse) 60 °C
Klemlængde maks. 60mm
Installation:
Skyl rørledningerne igennem!
Funktion:
Kontrollér, at tilslutningerne er tætte, og at armaturet
fungerer.
Mængdebegrænsning:
I forbindelse med hydrauliske
gennemstrømningsvandvarmere kan brug af
gennemstrømningsbegrænsning ikke anbefales.
Vedligeholdelse:
Kontrollér alle dele, rens dem, skift dem evt. ud.
I forbindelse med vedligeholdelsesarbejde skal der
lukkes for vandet!
Vær ved montering af patronen opmærksom på,
at pakningerne monteres korrekt.
Skruerne spændes skiftevis og ensartet.
Reservedele: se eksplosionstegning
(* = specialtilbehør).
Pleje: se plejeanvisningen.

5
Bruksområde:
Bruk med lavtrykksmagasiner (åpne varmtvannsberedere) er
ikke mulig.
Tekniske data
Ved statisk trykk over 5 bar monteres en
trykkreduksjonsventil.
Unngå store trykkdifferanser mellom kaldt- og
varmtvannstilkoblingen!
GROHE-armaturer med dusjer eller med uttrekkbare kraner/
dusjer er utstyrt med typetestede tilbakeslagsventiler.
NDenne tekniske produktinformasjonen er
utelukkende laget for installatører og annet
faglært personell!
Vennligst gi denne produktinformasjonen videre
til brukeren!
Dynamisk trykk: min. 0,5 bar – anbefalt 1 – 5 bar
Driftstrykk: maks. 10 bar
Kontrolltrykk: 16 bar
Gjennomstrømning ved 3 bar dynamisk trykk: ca. 13 l/min
Temperatur varmtvannsinngang maks. 80 °C
Anbefalt (energisparing): 60 °C
Klemlengde: maks. 60mm
Installering:
Spyl rørledningene!
Funksjon:
Kontroller at tilkoblingene er tette og at armaturen
fungerer som den skal.
Mengdebegrensning:
Bruk av strømningsbegrenser anbefales ikke i
forbindelse med hydrauliske varmtvannsberedere.
Vedlikehold:
Kontroller alle delene, rengjør og skift eventuelt
ut.
Steng vanntilførselen ved vedlikeholdsarbeider!
Kontroller at tetningene sitter riktig når patronen
monteres.
Trekk til skruene vekselvis og jevnt.
Reservedeler: se sprengskisse
(* = ekstra tilbehør)
Pleie: se pleieveiledningen
Käyttöalue:
Käyttö paineettomien säiliöiden (avoimien
lämminvesiboilerien) kanssa ei ole mahdollista.
Tekniset tiedot
Asenna paineenalennusventtiili lepopaineiden
ylittäessä 5 baria.
Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä
on vältettävä!
Suihkulla tai ulosvedettävällä juoksuputkella/suihkulla
varustetuissa GROHE-hanoissa on takaiskuventtiilit.
FIN
Tämä tekninen tuotetiedote on tarkoitettu
yksinomaan asentajille tai koulutuksen saaneille
ammattimiehille!
Anna se edelleen laitteen käyttäjälle!
Virtauspaine: min. 0,5 bar – suositus 1 – 5 bar
Käyttöpaine: maks. 10 bar
Tarkastuspaine: 16 bar
Läpivirtaus, kun virtauspaine on 3 baria: n. 13 l/min
Lämpötila lämpimän veden tulossa maks. 80 °C
Suositus (energian säästämiseksi): 60 °C
Kiinnityskohdan vahvuus: maks. 60mm
Asennus:
Huuhdo putket!
Toiminta:
Tarkasta liitäntöjen tiiviys ja hanan toiminta.
Virtausmäärän rajoitin:
Emme suosittele käyttämään läpivirtauksen rajoitinta
hydraulisen läpivirtauskuumentimen yhteydessä.
Huolto:
Tarkasta ja puhdista kaikki osat, vaihda
tarvittaessa uusiin.
Sulje veden tulo, kun teet huoltotöitä!
Kun asennat säätöosan, huolehdi siitä, että
tiivisteet ovat kunnolla paikoillaan.
Kiristä ruuvit tasaisesti vuorotellen.
Varaosat: ks. räjäytyskuva
(* = lisätarvike)
Hoito: ks. hoito-ohjeet

6
Zakres stosowania
Uytkowanie z bezcinieniowymi podgrzewaczami wody
(pracujcymi w systemie otwartym) nie jest moliwe.
Dane techniczne:
Jeeli cinienie statyczne przekracza 5 bar, naley
wmontowareduktor cinienia.
Naley unikawikszych rónic cinienia midzy wodzimn
a ciep!
Wszystkie armatury GROHE z prysznicem lub z wysuwan
wylewk/prysznicem, wyposaone sw atestowane zawory
zwrotne.
PL Informacja techniczna o produkcie przeznaczona
jest wyłącznie dla instalatorów lub osób z
przygotowaniem fachowym!
Informacjęnależy przekazaćużytkownikowi!
Cinienie przepywu: min. 0,5 bar – zalecane 1 – 5 bar
Cinienie robocze: maks. 10 bar
Cinienie kontrolne: 16 bar
Przepyw przy cinieniu przepywu
wynoszcym 3 bar: ok. 13 l/min
Temperatura na doprowadzeniu wody gorcej maks. 80 °C
Zalecana (energooszczdna): 60 °C
Dugo zacisku: maks. 60mm
Instalacja:
Przepukainstalacjwodn!
Działanie:
Sprawdziszczelno poczei dziaanie armatury.
Ogranicznik przepływu wody:
Wykorzystanie funkcji ogranicznika przepywu wody
w poczeniu z wczanymi cinieniowo
przepywowymi podgrzewaczami wody nie jest
zalecane.
Konserwacja:
Sprawdzićwszystkie części, oczyścići ewent.
wymienić.
Podczas prac konserwacyjnych zamkn dopyw wody!
Podczas montażu głowicy zwrócićuwagęna
prawidłowe osadzenie uszczelek.
Wkrcii stopniowo równomiernie dokrciruby.
Części zamienne: zob. rysunek pogldowy
(* = akcesoria)
Pielęgnacja: zob. Instrukcja pielgnacji

7
Π φαµγ:
 µ   (
µ)  α υα.
χ χα
  µ µ  5bar  
 µ  µ  .
 µ   µ 
    !
 µ Grohe µµ   µ
µ /  µ µ
 .
GR Αυ χ πφα π
πα απ γα  γαα 
γα υ υµυ χ!
Παααµπαα  α  χ!
 : 0,5 - µ 1 – 5 bar
 :µ 10 bar
 :16bar
 µ  3 bar: . 13 l/min
µ     µ. 80 °C
µ (µ ): 60 °C
 :µ. 60mm
Εγαα:
  !
Λυγα:
      
  .
Ααα :
      
µµ µ.
υ:
Εγ α α αµαα, αα α α, α
χα, ααα α.
       
!
 π υ µχαµ φ γα
 α   µ.
   µµ  .
Ααα:  µµ
(* =  µ)
Ππ:   
Oblast použití:
Provoz s beztlakovými zásobníky (otevenými zaízeními na
pípravu teplé vody) není možný.
Technické údaje
Pi statických tlacích vyšších než 5 barse musí namontovat
redukní ventil.
Je nutné zabránit vyšším tlakovým rozdílm mezi pipojením
studené a teplé vody!
Armatury GROHE se sprchou nebo vytahovacím výtokovým
hrdlem/sprchou jsou vybaveny schválenými zptnými
klapkami.
CZ Tato technická informace o výrobku je určena
pouze pro instalatéry nebo zaškolené odborné
pracovníky!
Předejte, prosím, k dispozici uživateli!
Proudový tlak: min. 0,5 baru – doporueno 1 – 5 bar
Provozní tlak: max. 10 bar
Zkušební tlak: 16 bar
Prtok pi proudovém tlaku 3 bary: cca 13 l/min
Teplota na vstupu teplé vody max. 80 °C
Doporueno (úspora energie): 60 °C
Upevovací délka: max. 60mm
Instalace:
Potrubí dobe propláchnte!
Funkce:
Zkontrolujte tsnost spoja funkci armatury.
Omezení průtokového množství:
Omezovae prtokového množství se nedoporuuje
použít ve spojení s hydraulickými prtokovými
ohívai.
Údržba:
Všechny díly zkontrolujte, vyčistěte a podle
potřeby vyměňte.
Ped zahájením údržby uzavete pívod vody!
Při montáži kartuše dbejte na správné nasazení
těsnění.
Šrouby dotáhnte stídava stejnomrn.
Náhradní díly: viz vyobrazení dílv rozloženém stavu
(* = zvláštní píslušenství)
Ošetřování: viz návod k údržb.
