Grohe 37 021 User manual

D.....1
I
.....2 N.....3 GR .....5 TR .....6 BG .....7 RO .....9
GB
.....1 NL .....2 FIN .....4 CZ .....5 SK .....6 EST .....8 CN .....9
F.....1 S.....3 PL .....4 H.....5 SLO .....7 LV .....8 RUS .....9
E.....2 DK .....3 UAE .....4 P.....6 HR .....7 LT .....8
94.616.031/ÄM 200769/12.06

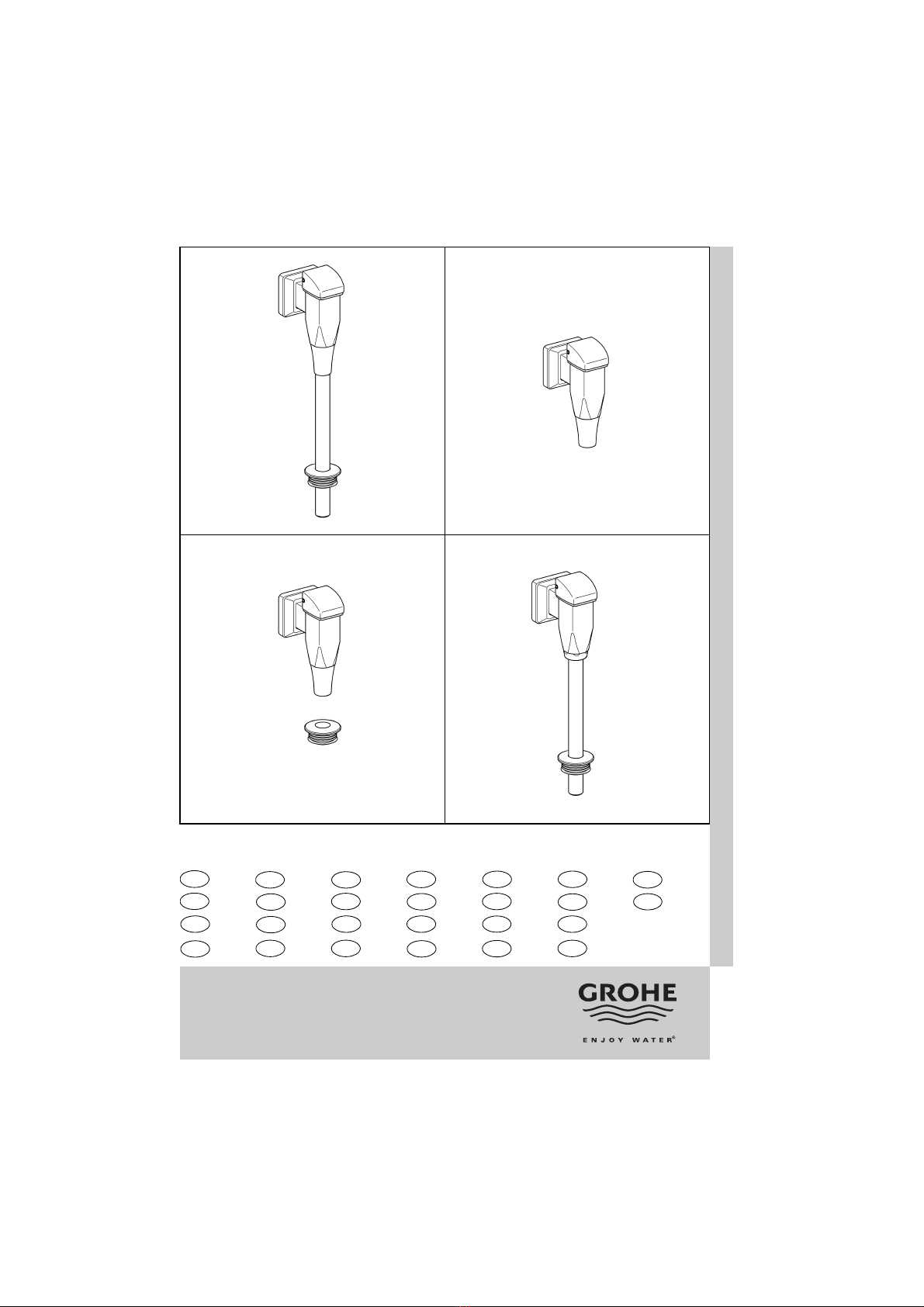

37 021
37 025
37 022
37 023 37 024
D.....1
I
.....5 N.....9 GR ...13 TR ...17 BG ...21 RO ...25
GB
.....2 NL .....6 FIN ...10 CZ ...14 SK ...18 EST ...22 RUS ...26
F.....3 S.....7 PL ...11 H...15 SLO ...19 LV ...23
E.....4 DK .....8 UAE ...12 P...16 HR ...20 LT ...24

I
Please pass these instructions on to the end user of the fitting!
S.v.p remettre cette instruction à l'utilisateur de la robinetterie!
Bitte diese Anleitung an den Benutzer der Armatur weitergeben!
37 021
37 025
37 023
37 022
37 024

II
1
9
H
I
J
K
10
L1
L
8
G
7
F
2
x+30mm
x
3 4
A
B
E
5
C
6
D
E
3mm

1
D
Technische Daten
• Fließdruck: min. 0,5 bar / empfohlen 1 - 5 bar
• Betriebsdruck: max. 10 bar
• Prüfdruck: 16 bar
Bei Ruhedrücken über 5 bar ist ein Druckminderer
einzubauen.
• Spülmenge stufenlos einstellbar von: 2 - 6 l
• Durchfluss: 0,3 - 0,7 l/s
• Temperatur: max. 40 °C
Installation
Rohrleitungen gemäß DIN 1988 spülen!
Beachten Sie hierzu die Maßzeichnungen auf
Klappseite I und Klappseite II, Abb. [1] und [2].
Einbau und Anschluss
• Armatur eindichten und anschrauben, siehe
Abb. [3].
• Spülrohr (A) mit Abgangsmutter (B) anschließen,
siehe Abb. [4].
• Vorabsperrung (C) öffnen und gewünschte
Durchflussmenge einstellen, siehe Abb. [5].
Wasserzufuhr öffnen und Anschlüsse auf
Dichtheit prüfen.
Änderung der Spülmenge
1. Befestigungsschraube (D) mit 3mm Innen-
sechskantschlüssel herausschrauben, siehe
Abb. [6].
2. Betätigungskappe (E) abnehmen.
3. Veränderung der Spülmenge durch Drehen der
Einstellschraube (F), siehe Abb. [7].
Bedienung, siehe Abb. [4].
Die voreingestellte Spülmenge wird durch
Herunterdrücken der Betätigungskappe (E)
für 1 sec. freigegeben. Nach dieser Spülmenge
stoppt das Ventil den Wasserfluss selbstständig
und rückschlagfrei.
Wartung
Alle Teile prüfen, reinigen, evtl. austauschen.
Funktionsteile dürfen nicht gefettet werden!
Vorabsperrung (C) schließen,siehe Abb. [5].
Kolben
1. Befestigungsschraube (D) mit 3mm Innen-
sechskantschlüssel herausschrauben, siehe
Abb. [6].
2. Betätigungskappe (E) abnehmen.
3. Schrauben (G) ausschrauben, siehe Abb. [8].
4. Deckel (H) mit Dichtung (I) abnehmen, siehe
Abb. [9].
5. Kolben (J) mit Feder (K) herausnehmen.
Montage in umgekehrter Reihenfolge.
Beim Wiedereinsetzen Ledermanschette (L)
aufweiten, anfeuchten und Nut (L1) reinigen, siehe
Abb. [10].
Ersatzteile, siehe Klappseite II
( * = Sonderzubehör).
Pflege
Die Hinweise zur Pflege sind der beiliegenden
Pflegeanleitung zu entnehmen.
Störung Ursache Abhilfe
Dauerläufer /
ständig geringe
Wasserabgabe
•Vorabsperrung nicht voll geöffnet
•Düse verstopft
•Entlastungsventil defekt
•Kolbendichtung beschädigt
- Vorabsperrung (C) öffnen, siehe Abb. [5]
- Kolben (J) reinigen, siehe Wartung
- Deckel (H) austauschen, siehe Wartung
- Austauschen, siehe Wartung
Keine Spülung
oder Spülung zu
kurz
•Ledermanschette ausgetrocknet
oder beschädigt
•Spülmenge falsch
•Dichtung (I) falsch montiert
- Ledermanschette (L) aufweiten oder
austauschen, siehe Wartung
- Spülmenge einstellen siehe Änderung der
Spülmenge
- Dichtung drehen, siehe Wartung
Wasser tritt unter
der Befesti-
gungskappe aus
•Deckeldichtung defekt
•Entlastungsventil defekt
- Austauschen, siehe Wartung
- Deckel (H) austauschen, siehe Wartung
