Grohe Eurodisc joystick 23 430 User manual

ИНСТРУКЦИЯ

Grohe Eurodisc Joy 23430000

.....1

.....6

.....11

.....16

.....21

.....26

.....2

.....7

UAE

.....12

.....17

EST

.....22

.....27

.....3

.....8

.....13

.....18

.....23

RUS

.....28

.....4

.....9

.....14

SLO

.....19

.....24

.....5

FIN

...10

.....15

.....20

.....25

DESIGN + ENGINEERING

GROHE GERMANY

www.grohe.com

23 430

23 431

EURODISC JOYSTICK

99.0345.031/ÄM 230188/01.15

.....1

.....3

.....6

.....8

....11

....13

.....1

.....4

UAE

.....6

.....9

EST

....11

....14

.....2

.....4

.....7

.....9

....12

RUS

... 14

.....2

.....5

.....7

SLO

...10

....12

.....3

FIN

.....5

.....8

...10

....13

24mm

23 431

36-42

*19 377

30mm

22mm

23 430

Anwendungsbereich:

Der Betrieb mit drucklosen Speichern (offenen

Warmwasserbereitern) ist nicht möglich.

Technische Daten

Zur Einhaltung der Geräuschwerte nach DIN 4109 ist bei

Ruhedrücken über 5 bar ein Druckminderer einzubauen.

Höhere Druckdifferenzen zwischen Kalt- und Warmwasser-

anschluss sind zu vermeiden!

GROHE Armaturen mit Brausen oder mit herausziehbaren

Ausläufen/Brausen sind mit DIN-DVGW bauartgeprüften

Rückflussverhinderern ausgerüstet.

Diese Technische Produktinformation ist

ausschließlich für den Installateur oder

eingewiesene Fachkräfte!

Bitte an den Benutzer weitergeben!

Fließdruck: min. 0,5 bar – empfohlen 1 – 5 bar

Betriebsdruck: max. 10 bar

Prüfdruck: 16 bar

Durchfluss bei 3 bar Fließdruck

bei Wanne: ca. 20 l/min

bei Brause: ca. 16 l/min

Temperatur Warmwassereingang max. 70 °C

Empfohlen (Energieeinsparung): 60 °C

Thermische Desinfektion möglich

Installation:

Rohrleitungssystem vor und nach der Installation

gründlich spülen (DIN 1988/DIN EN 806 beachten)!

Die Ausladung kann um 20mm vergrößert werden,

Best.-Nr. Verlängerung: 07 130 (siehe Ersatzteile).

Funktion:

Anschlüsse auf Dichtheit und Armatur auf Funktion

prüfen.

Schließen der Armatur bewirkt automatisches

Umschalten von Brauseauslauf auf Wanneneinlauf.

Wartung:

Alle Teile prüfen, reinigen, evtl. austauschen.

Bei Wartungsarbeiten Wasserzufuhr absperren!

Beim Einbau der Kartusche auf richtigen Sitz der

Dichtungen achten.

Schrauben wechselweise gleichmäßig anziehen.

Ersatzteile: siehe Explosionsdarstellung

(* = Sonderzubehör)

Pflege: siehe Pflegeanleitung

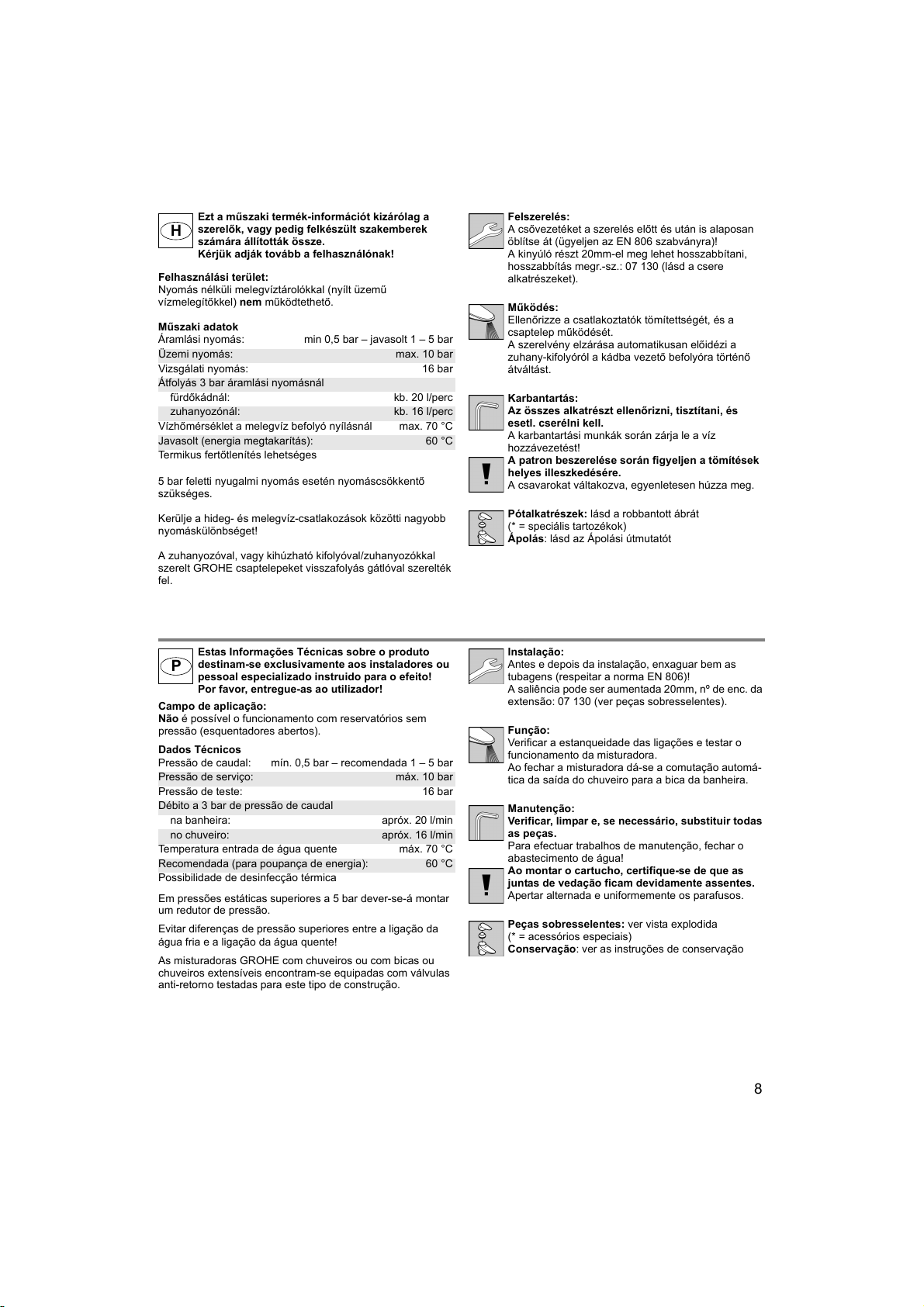

Application:

Operation with unpressurized storage heaters is not possible.

Specifications

If static pressure exceeds 5 bar, a pressure-reducing valve

must be fitted.

Avoid major pressure differences between hot and cold water

supply.

GROHE fittings with showers or with pull-out bath spouts/

showers are equipped with non-return valves.

This technical product information is exclusively

for the installer or trained specialists.

Please pass these instructions on to the user.

Flow pressure: min. 0.5 bar – recommended 1 – 5 bar

Operating pressure: max. 10 bar

Test pressure: 16 bar

Flow rate at 3 bar flow pressure

for bath: approx. 20 l/min

for shower: approx. 16 l/min

Hot water inlet temperature max. 70 °C

Recommended (energy saving): 60 °C

Thermal disinfection possible

Installation:

Flush piping system prior and after installation of

fitting thoroughly (Consider EN 806)!

The projection can be increased by 20mm, extension

Prod. no: 07 130 (see Replacement parts).

Function:

Check connections for leaks and check function of

fitting.

Flow is diverted automatically from shower outlet to

bath inlet when the fitting is closed.

Maintenance:

Inspect and clean all components and replace if

necessary.

Shut off water supply for maintenance work.

When installing the cartridge, ensure that the

seals are correctly seated.

Tighten the screws evenly and alternately.

Replacement parts: see exploded drawing

(* = special accessories)

Care: see Care Instructions
