Ground Zero GZCS A-4.80 User manual

CAR SPECIFIC SERIES
4-KANAL
VERSTÄRKER
GZCS A-4.80
Bedienungsanleitung
Hauptmerkmale
•Hocheffizienter Class D Mini-Verstärker
•Sehr geringe Abmessungen
•2 Ohm stabil im Stereobetrieb
•4 Ohm stabil im Brückenbetrieb
•Hochpegeleingang mit Auto-On Funktion
•Regelbare Hoch- und Tiefpass-Filter
•Regelbare Eingangsempfindlichkeit
•Einschaltverzögerung
•Thermische Schutzschaltung
•Kompatibel mit GZCS ISO-Connect (als Zubehör erhältlich)

GROUND ZERO GZCS A-4.80
CAR SPECIFIC SERIES
Allgemein Montagehinweise
•Als Vorsichtsmaßnahme wird empfohlen, die Fahrzeugbatterie vor der Installation zu trennen! (Hinweis:
Bei einigen neueren Fahrzeugen kann das Trennen der Batterie zu Fehlermeldungen der Bordelektrik
führen, welche ausschließlich durch eine autorisierte Fachwerkstatt gelöscht werden können. Bitte
beachten Sie Hinweise in der Betriebsanleitung des Fahrzeuges oder fragen Sie einen Servicepartner für
Ihr Fahrzeug, bevor Sie die Batterie trennen!)
•Das Hauptstromkabel muss innerhalb der ersten 20 cm nach dem Anschluss und der Batterie durch eine
geeignete Sicherung mit dem in der Anleitung genannten Wert abgesichert werden.
(Hinweis: Wenn das Hauptstromkabel mehrere Verbraucher versorgt, sollte der Wert der Summe aller
empfohlenen Sicherungswerte entsprechen. Hierbei muss gewährleistet sein, dass der gewählte
Kabelquerschnitt für eine entsprechende Stromstärke geeignet ist)
•Wenn notwendig, sollten defekte Sicherungen ausschließlich durch neue Sicherungen derselben Qualität
und mit identischem Sicherungswert ersetzt werden
•Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
•Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
•Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenleitungen
verlegen, die für den Radioempfang wichtig sind
•Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
•Der Verstärker verfügt über eine thermische Schutzschaltung, welche bei zu hoher Temperatur das Gerät
abschaltet; nach der Abkühlung schaltet sich dieses wieder selbstständig ein. Um einen Wärmestau zu
vermeiden, sollte für ausreichende Luftzufuhr zur Kühlung gesorgt werden. Die Oberfläche des
Kühlkörpers darf nicht vollflächig abgedeckt werden
•Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden, z.B.
Subwoofer-Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen
Garantie- und Gewährleistungsbestimmungen
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und
in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung
oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen
oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Empfohlener Kabelquerschnitt
Lautsprecherkabel
min 1.5 mm² / 15 AWG
Stromversorgungskabel
min 4.0 mm² / 6 AWG
GROUND ZERO Produkte werden in Deutschland entwickelt
GROUND ZERO – internationaler Sponsor der

GROUND ZERO GZCS A-4.80
CAR SPECIFIC SERIES

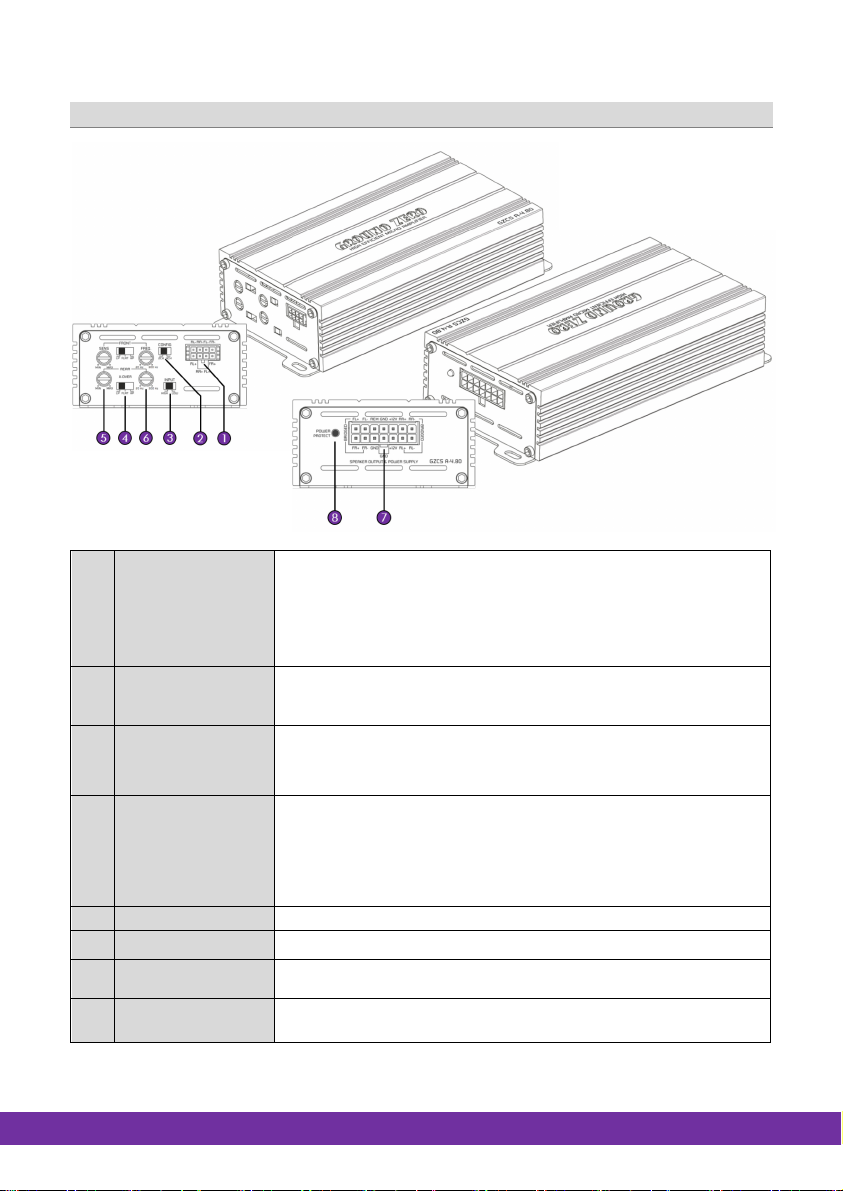

Einstellungen und Funktionen
1
Signaleingang
Der Cinch-Kabelsatz dient dem Anschluss von Steuergeräten mit
entsprechendem Ausgang. Verfügt das Steuergerät lediglich über
Lautsprecherausgänge, wird der Hochpegel-Kabelsatz verwendet.
Sollte das Steuergerät über ISO-Anschlüsse verfügen, kann ein als
Zubehör erhältlicher Kabelsatz verwendet werden*
Der Eingangswahlschalter (3) muss entsprechend eingestellt werden
Bei Verwendung des Hochpegeleinganges (Lautsprecherkabel)
schaltet sich der Verstärker automatisch ein. Es wird kein
Remotekabel benötigt
2
Betriebsart-
Schalter
Zur Auswahl der Betriebsart des Verstärkers
4CH 4-Kanal Betrieb
2CH 2-Kanal Betrieb (Brückenbetrieb)
3
Eingangswahl- Schalter
Zur Auswahl der Eingangsbetriebsart
Low Cinchkabel
High Lautsprecherkabel (Hochpegeleingang)
4
Filterauswahl-Schalter
Zur Auswahl des benötigten Frequenzfilters
FLAT gesamter Frequenzbereich wird wiedergegeben
HP lediglich der Bereich oberhalb der gewählten Frequenz
wird wiedergegeben
LP lediglich der Bereich unterhalb der gewählten Frequenz
wird wiedergegeben
5
Eingangsempfindlichkeit
Die beiden Regler dienen der Einstellung der Empfindlichkeit
6
Frequenzwahl-Regler
Dient der Einstellung der gewünschten Frequenz (20 bis 300 Hz)
7
Haupt-Anschlussstecker
Lautsprecher-Ausgänge und Stromversorgung
8
Status Anzeige
POWER (grün) OK (Betriebszustand)
PROTECT (rot) Fehler (Schutzschaltung aktiv)
* GZCS ISO-Connect als Zubehör erhältlich

GROUND ZERO GZCS A-4.80
CAR SPECIFIC SERIES

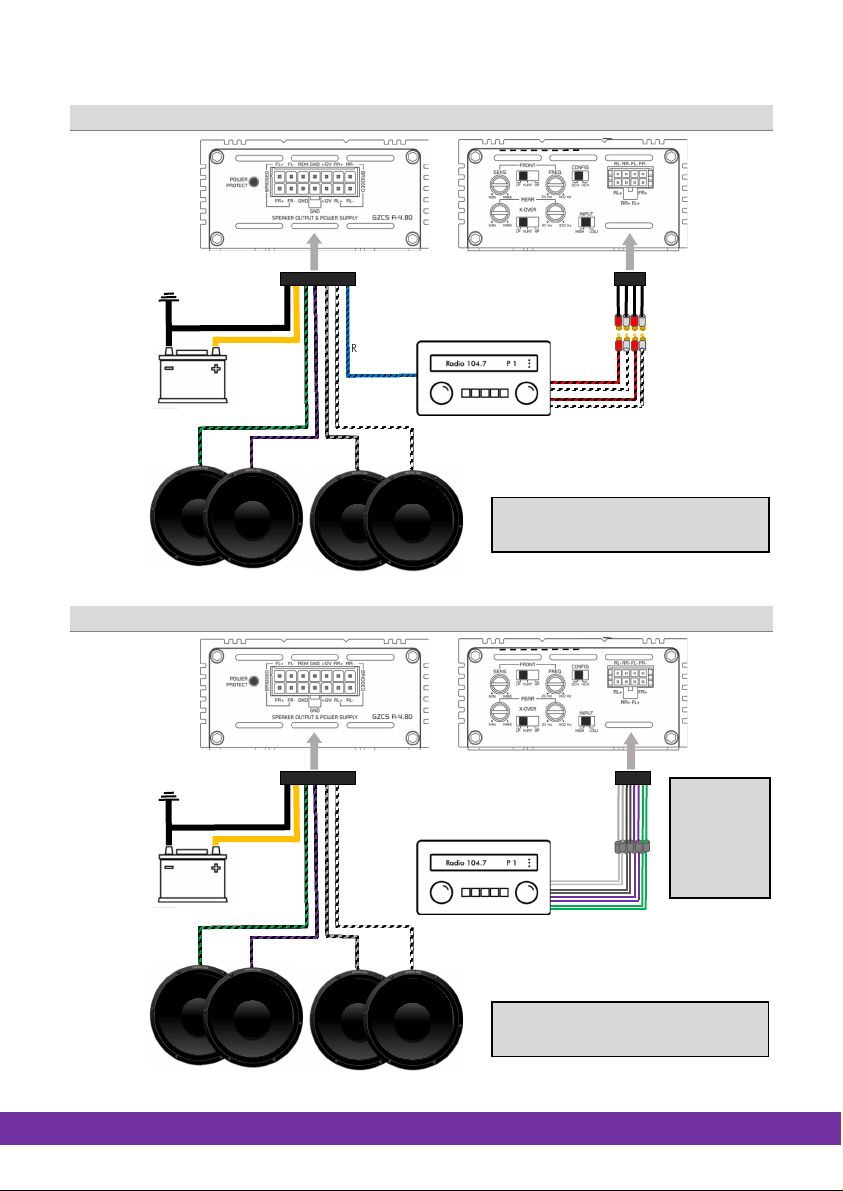

4-Kanal-Betrieb Verkabelung mit Cinchleitungen
4-Kanal-Betrieb Verkabelung mit Lautsprecherleitungen
OEM Steuergeräte
mit ISO-Anschluss
können mittels des
Zubehör-Kabels
GZCS ISO-Connect
angeschlossen
werden
CONFIG Schalter in der
4CH Stellung
INPUT Scha lt er in der LOW Stellung
INPUT Schalter in der HIGH Stellung
CONFIG Schalter in der
4CH Stellung
Remotekabel
(+12 V)
Cinch-
Ausgang
Steuergerät
Vordere und hintere Lautsprecher mit einer
Impedanzt von min 2 ohms
Lautsprecher-
Ausgang
Steuergerät
front & rear loudspeakers min. 2 ohms load each
Vordere und hintere Lautsprecher mit einer
Impedanz von jeweils min. 2 Ohm
Vordere und hintere Lautsprecher mit einer
Impedanz von jeweils min. 2 Ohm

GROUND ZERO GZCS A-4.80
CAR SPECIFIC SERIES

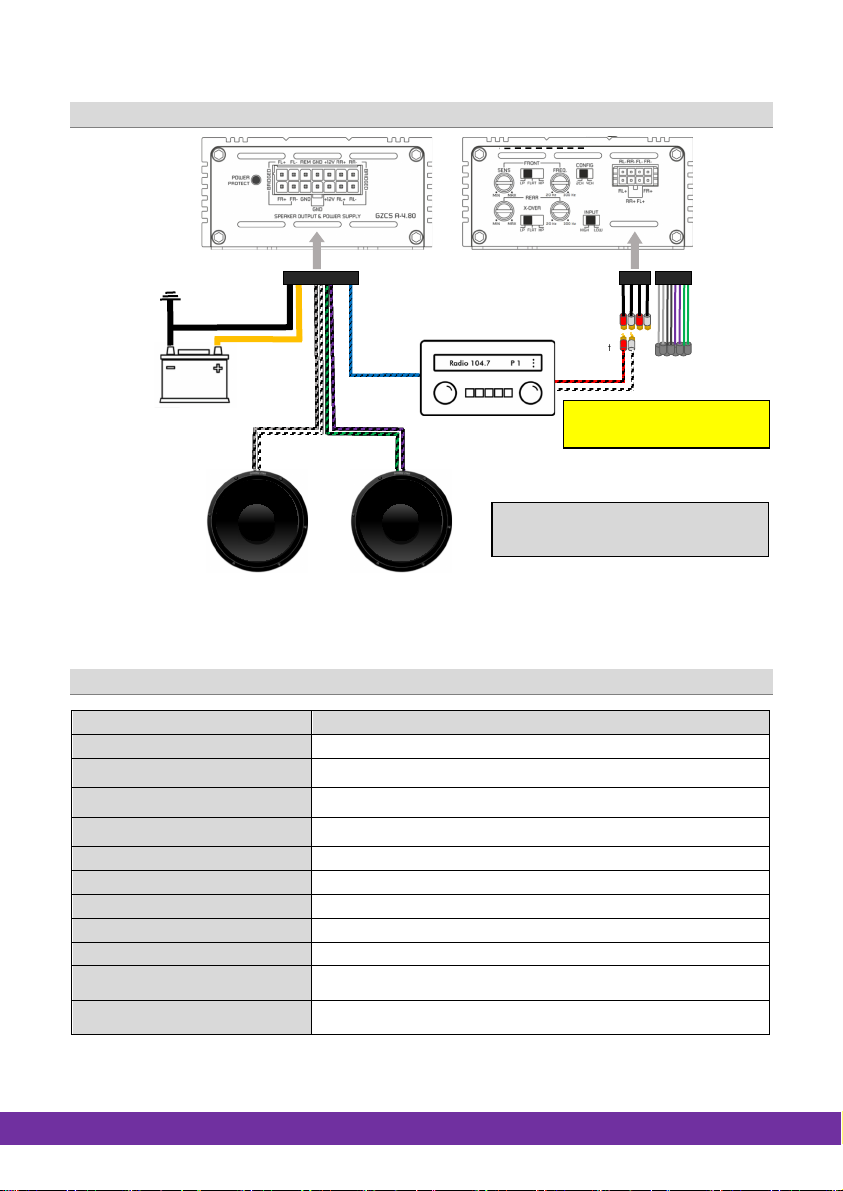

2-Kanal Verkabelung (Brückenbetrieb)
Technische Daten
Model
GZCS A-4.80
Verstärkertyp
4-Kanal Class D
RMS Ausgangsleitung @ 4 Ω
CEA Standard CEA-2006-A
4 x 60 W (1% T HD+N)
RMS Ausgangsleistung @ 2 Ω
CEA Standard CEA-2006-A
4 x 80 W (1% T HD+N)
RMS Ausgangsleistung @ 4 Ω
im Brückenbetrieb
CEA Standard CEA-2006-A
2 x 160 W (1% T HD+N)
2 x 200 W (10% THD+N)
Tiefpass-Filter
20 Hz – 300 Hz (12 dB/Okt.)
Hochpass-Filter
20 Hz – 300 Hz (12 dB/Okt.)
Frequenzgang
10 Hz – 35 kHz (± 1 dB)
Eingangsempfindlichkeit
250 mV – 7.5 V
Sicherung(en)
1x 30A (im Anschlusskabel)
Abmessungen
B x H x L (Kühlkörper / gesamt)
82 x 40 x 151/171 mm
Abmessungen
B x H x L (Kühlkörper / gesamt)
3.32 x 1.57 x 5.94/6.73“
CONFIG Schalter in der
2CH Stellung
Cinch: INPUT Schalter in der LOW Stellung
Hochpegel*:
INPUT
Schalter in der
HIGH
Stellung
* bei Verwendung des Hochpegel-Einganges
wird kein Remotekabel benötigt
Rechtes Eingangssignal: FR
Linkes Eingangssignal: RL
Remotekabel
*
(+12 V)
Cinch-
Ausgang
Steuergerät
2 Lautsprecher im Brückenbetrieb
jeweils min. 4 Ohm Impedanz
FL + / FR -
RL + / RR -

GROUND ZERO GZCS A-4.80
CAR SPECIFIC SERIES
Fehlerdiagnose
Problem
Kontrolle
Hilfe
Kein Ton
Leuchtet die POW LED?
Sicherung prüfen
Remote Kabel prüfen
+12 Volt prüfen
Masse prüfen
Leuchtet die PRO LED?
Kurzschluss am Lautsprecher
Gerät überhitzt
Gerät defekt
Verstärker schaltet
nicht ein
Keine Stromzufuhr
Sicherung prüfen
+12 Volt prüfen
Masse prüfen
Keine Spannung am Remote Remote am Radio prüfen
Verstärker schaltet
bei Lautstärke ab Lautsprecherimpedanz prüfen
Prüfen Sie, ob der Widerstand am LS Terminal
von 2 Ohm nicht unterschritten wird
Ton fehlt an einem
Kanal
Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt
Protection LED
leuchtet
Verstärker überhitzt
Lautstärke verringern oder Gerät einige Zeit
abschalten
Kurzschluss am Lautsprecheranschluss
Lautsprecherkabel auf Kurzschluss prüfen
