Verstärker
Bedienungsanleitung
TITANIUM
GZTA 2155X
GZTA 2255X
GZTA 4125X
2
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden
haben.
Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste
Technologie zu erhalten. Viel Spaß mit diesen Produkten.
Ausstattungsmerkmale
•4 Ohm / 2 Ohm stabil Stereo
•Mosfet Netzteil
•Einschalt- und Schutzanzeige
•12dB Bass boost regelbar (45Hz)
•Hochpass regelbar
•Tiefpass regelbar
•Regelbare Eingangsempfindlichkeit
•Einschaltverzögerung
•Bass Lautstärkeregler (GZTA 2255X)
•Temperatur / Kurzschluss / Überlast-Schutz
Benötigte Materialien und Werkzeuge zur Installation
•Kreuzschlitz Schraubendreher
•Bohrmaschine, 3 mm Metallbohrer
•Befestigungsschrauben
•Stromkabel min. 10 mm²
•Massekabel min 10 mm²
•Lautsprecherkabel min. 2 x 1,5 mm²
Autogoods “130”
130.com.ua

3
Bitte unbedingt beachten!
•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ
beachten!)
•Keine Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
•Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe
mit einem Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu
gewährleisten.
WARNUNG !
Hochleistungsaudiosysteme in Fahrzeugen können den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft
extrem lauter Musik ausgesetzt zu sein, kann den Verlust des Hörvermögens oder Hörschäden zur Folge haben.
Das Hören von lauter Musik beim Autofahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im
Interesse der allgemeinen Sicherheit empfehlen wir, beim Autofahren die Musik auf geringer Lautstärke zu hören.
Planung
Vor der Installation sollten Sie folgende Punkte berücksichtigen:
a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung
des Gerätes gewährleistet ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.
Einbau des Verstärkers
a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden können und an
dem es genügend Platz für die Luftzirkulation und Kühlung gibt.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker
entfernen und 4 Löcher bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.
Warnung
Bitte diese Systeme so einbauen, daß Elektroanbindungen vor Beschädigungen geschützt sind.
+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, daß das Radio und
andere Geräte ausgeschaltet sind, wenn Sie die Geräte anschliessen.
Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung.
Wenn eine minderwertigere Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen
Dieser ist von der Garantie ausgeschlossen.
4
Einstellungen und Funktionen – GZTA 2155X
Autogoods “130”
130.com.ua

5

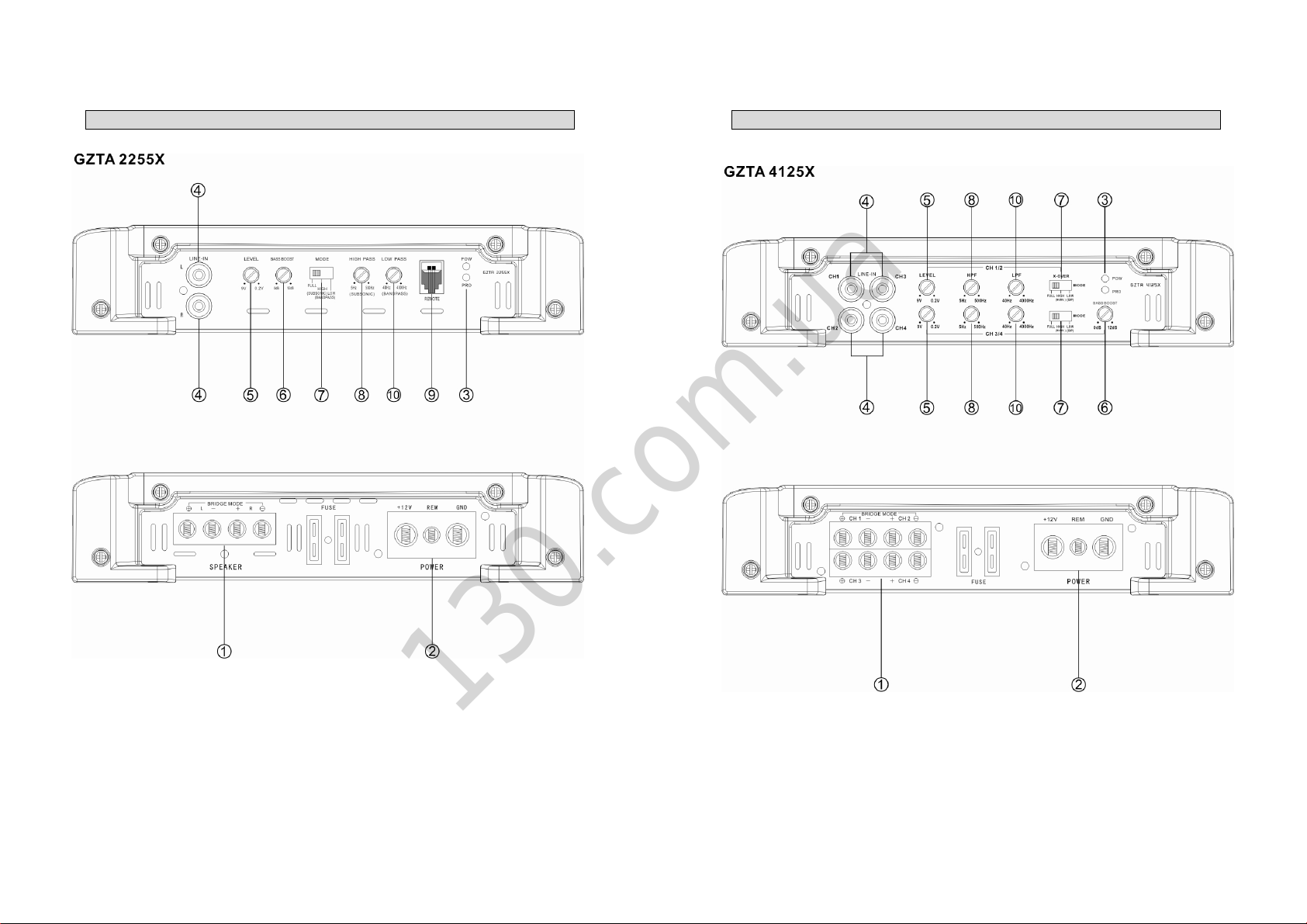

Einstellungen und Funktionen – GZTA 2255X
6
Einstellungen und Funktionen – GZTA 4125X
Autogoods “130”
130.com.ua

7
Einstellungen und Funktionen
1 Lautsprecheranschlüsse Zum Anschluss der Lautsprecher
2 Stromanschluss GND -> Masse Anschluss REM -> Remote Antennenanschluss
BATT -> +12 Volt
3 Zustandsanzeige GRÜN
–
OK
ROT – Fehler
4 Cinch Eingänge
A
n diesen Anschlüssen schließen Sie die Cinchleitungen an.
Um Störungen zu vermeiden, verwenden Sie bitte hochwertige
Cinchkabel.
5 Input Levelregler Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.
6 Bass Boost Regler Zum Einstellen des Bass Boost Levels im Bereich von 0 bis +12 dB.
7 Mode Schalter
Stellen Sie die Weiche für die ausgewählte Anwendung ein.
LPF - Nur Bassfrequenzen (unter 40 Hz – 4000 Hz) werden
wiedergegeben.
FULL - Alle Frequenzen werden übertragen.
HPF - Nur mittlere und hohe Frequenzen (über 5 Hz – 500 Hz) werden
übertragen.
Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert.
Dies entspricht einem Bandpass Filter von 5 bis 4000 Hz
8 High Pass Regler
(Subsonic)
Setzen Sie den Filter - Schalter auf “HIGH”. Justieren Sie die variable
HPF Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz.
Es werden alle Frequenzen unterhalb 5 – 500 Hz gefiltert.
9 Remote Control Eingang Zum Anschluss des Bass Lautstärkereglers.
10 Low Pass Regler
Für Subwoofer- und Kickwooferbetrieb -
Es werden nur noch Frequenzen unterhalb von 40 bis 4000 Hz
wiedergegeben (abhängig von der Reglerstellung des LPF Filters).
Setzen Sie den Filter - Schalter auf “LOW”. Justieren Sie die variable
LPF Frequenz mit dem Regler auf die gewünschte Frequenz.
Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert.
Dies entspricht einem Bandpass Filter von 5 bis 4000 Hz
Einschalten des Verstärkers
Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.
Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung
automatisch wieder ein (ca. 80° C).
Einstellung des Audiopegels
1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen
2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der Höchstlautstärke
3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein
8
Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen
Der Trimodebetrieb ermöglicht es, einen Subwoofer Mono zu betreiben, während die Hauptlautsprecher in
Stereobetrieb laufen. Bitte den Weichenschalter auf „Full“ – Stellung belassen.
Benutzen Sie 100 V bipolare Kondensatoren für die Hochpassweichen, um tiefe Frequenzen wegzufiltern und Luft-
oder Kernspulen mit einem Drahtdurchmesser von mind. 1mm für die Lowpassweiche, um die hohen Frequenzen
zu blockieren.
Die Kondensator- und Spulenwerte können Sie den der unten stehenden Tabelle entnehmen, die Front- und
Rearkanäle des Verstärkers nehmen diese Werte an. In den folgenden Bildern werden nur die hinteren linken und
rechten Kanäle gezeigt.
Werte für 6dB Passivweiche
Frequenz Spule Kondensator
80 Hz 7,5 mH 470 uF
100 Hz 6,5 mH 330 uF
120 Hz 5,5 mH 370 uF
150 Hz 4 mH 220 uF
Autogoods “130”
130.com.ua

9

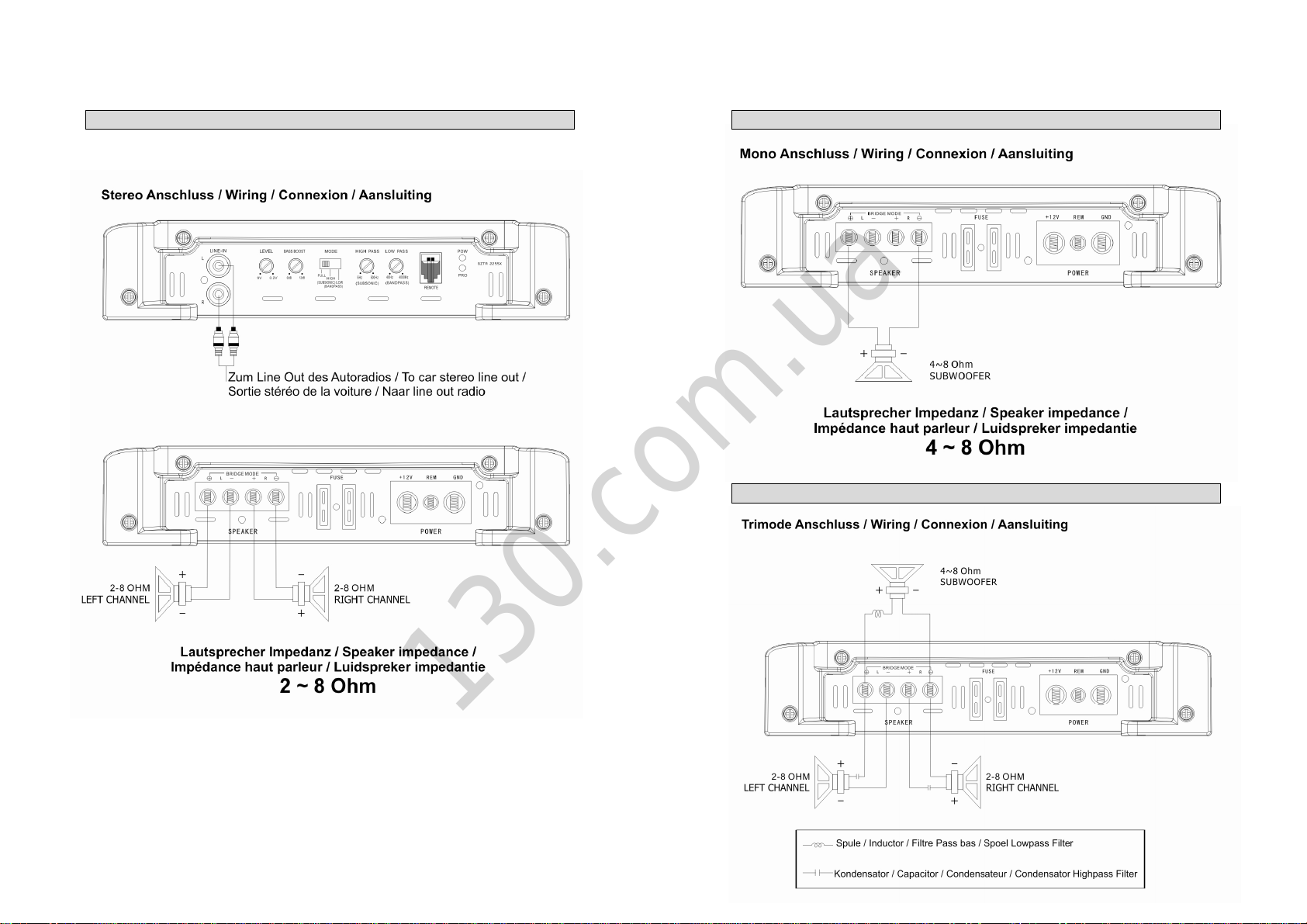

Stereo Anschluss – GZTA 2155X
10
Mono Anschluss – GZTA 2155X
Trimode Betrieb – GZTA 2155X
Autogoods “130”
130.com.ua

11
Stereo Anschluss – GZTA 2255X
12
Mono Anschluss – GZTA 2255X
Trimode Betrieb – GZTA 2255X
Autogoods “130”
130.com.ua

13
Stereo Anschluss – GZTA 4125X
14
Brückenbetrieb – GZTA 4125X
Trimode Betrieb – GZTA 4125X
Autogoods “130”
130.com.ua

15
Technische Daten
Model GZTA 2155X GZTA 2255X GZTA 4125X
Typ 2 Kanal Class A/B 2 Kanal Class A/B 4 Kanal Class A/B
RMS Power @ 4 Ω
CEA Standard CEA-2006-A 2 x 100 W (1% THD+N) 2 x 150 W (1% THD+N) 4 x 90 W (1% THD+N)
RMS Power @ 2 Ω
CEA Standard CEA-2006-A 2 x 150 W (1% THD+N) 2 x 250 W (1% THD+N) 4 x 130 W (1% THD+N)
RMS Power @ 4ΩGebrückt
CEA Standard CEA-2006-A 1 x 300 W (1% THD+N)
1 x 400 W (10% THD+N) 1 x 500 W (1% THD+N) 1 x 600 W (10% THD+N) 2 x 260 W (1% THD+N) 2 x 320 W (10% THD+N)
Dämpfungsfaktor > 100
Signal to noise Ratio > 70 dB
Tiefpass Weiche 40 Hz – 4000 Hz
Hochpass Weiche 5 Hz – 500 Hz
Bandpass Weiche 5 Hz – 4000 Hz
Bass boost 0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz)
(CH 3 & 4)
Frequenzgang 5 Hz – 38 KHz
(± 1 dB)
Eingangsempfindlichkeit 200 mV – 9 V
(± 5%)
THD < 0,08 % < 0,08 % < 0,09 %
Bass-Pegelfernbedienung 9
Sicherung 2 x 20A 2 x 30A 2 x 35A
A
bmessun
g
en
B x H x L mm 232 x 49 x 230 332 x 49 x 230 332 x 49 x 230
Abmessungen
B x H x L inch 9.13“ x 1.93“ x 9.06“ 13.07“ x 1.93“ x 9.06“ 13.07“ x 1.93“ x 9.06“
16
Wenn irgendetwas nicht funktioniert
Problem Kontrolle Hilfe
Kein Ton Leuchtet die PWR LED? Sicherung prüfen
Remote Kabel prüfen
+12 Volt prüfen
Masse prüfen
Leuchtet die PROT LED? Kurzschluss am Lautsprecher
Gerät überhitzt
Gerät defekt
V
erstärker
schaltet nicht ein Keine Stromzufuhr Sicherung prüfen +12Volt prüfen
Masse prüfen
Keine Spannung am Remote Remote am Radio prüfen
V
erstärker
schaltet bei
Lautstärke ab
Lautsprecherimpedanz prüfen Prüfen Sie, ob der Widerstand am LS Terminal
von 1 Ohm nicht unterschritten wird
Ton fehlt an
einem Kanal Cinch / Lautsprecherkabel prüfen Kabel/Stecker beschädigt
Autogoods “130”
130.com.ua

17
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach
vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell
erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung
ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei
Teilnahme an Wettbewerben entstanden sind.
Limited warranty - defective products must be returned in original packaging - please add a copy
of the original purchasing invoice showing the purchasing date and a detailed description of the
failure. Failure caused by overload, misuse or by using the product for competition purpose are
not covered by the warranty.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving
bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door
deelname aan wedstrijden (SPL) ontstaan zijn.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du
defaut.La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison:
Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non
conforme aux normes Technique (Concours SPL etc).
GROUND ZERO GmbH
Erlenweg 25; D - 85658 Egmating, Germany
Tel. [phone] Fax -8310
www.ground-zero-audio.com
Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door
te voeren zonder de klant hierover te informeren.
Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des
améliorations au produit sans informer le client.
Autogoods “130”
130.com.ua

Amplifier
Owner’s Manual
TITANIUM
GZTA 2155X
GZTA 2255X
GZTA 4125X
2
PLEASE READ BEFORE INSTALLATION
Thank you for selecting a Ground Zero amplifier.
We are providing a helpful hints list which should keep you from experiencing
unnecessary shut down. Have fun with this high quality Titanium product.
Features
•4 Ohm / 2 Ohm stable Stereo
•Mosfet power supply
•Power & Protection indicator
•Variable 12dB bass boost (45Hz)
•Variable highpass
•Variable lowpass
•Adjustable input sensitivity
•Soft delayed remote turn- on
•Bass remote control (GZTA 2255X)
•Thermal / Short / Overload protection
Tools and materials you need
•Screwdriver
•Electric drill, 3 mm / 0.12” carbide drill bit
•Mounting screws
•Power wire min. 10 mm²
•Ground wire min. 10 mm²
•Speaker wire min. 2 x 1,5 mm²
Autogoods “130”
130.com.ua

3
Please note!
•As a precaution it is advisable to disconnect the vehicle’s battery before making connection
to the +12 Volts supply wiring (see owner’s manual of your car for further information).
•Please use great caution drilling your trunk. Your gas tank and brake lines can be damaged by
puncturing with your drill bit – this could cause damage or failure of your cars operating systems.
•Never pass wires over sharp angles. It is recommended to buffer the power supply of the amplifier
with a capacitor min. 1 Farad to guarantee a stable operation voltage.
WARNING !
High powered audio systems in a vehicle are capable of generating "Live Concert" levels of sound pressure.
Continued exposure to excessively high volume sound levels may cause hearing loss or damage. Also, operation
of a motor vehicle while listening to audio equipment at high volume levels may impair your ability to hear
external sounds such as; horns, warning signals, or emergency vehicles, thus constituting to a potential traffic
hazard. In the interest of safety, Consumer Electronics recommends listening at lower volume levels while driving.
Planning your system
Before beginning the installation, consider the following:
a. If you plan to expand your system by adding other components sometime in the future, ensure
adequate space is left, and cooling requirements are met.
b. If your radio / source is equipped with pre-amp outputs, it is possible to utilize them to drive the
amplifier and connecting (amplifier) to the 2 rear speakers.
Mounting your amplifier
a. Select a suitable location that is convenient for mounting, is accessible for wiring
and has ample room for air circulation and cooling.
b. Use the amplifier as a template to mark the mounting holes, remove the amplifier.
Warning
Chose a mounting position where all eclectic wires are protected from being damaged by sharp edges, heat or
other conditions. +12Volt DC electrical connections must be fused on the battery side. Make sure your radio and
all other devices will be turned off while connection your system.
If you need to replace the power fuse, replace it only with a fuse identical to that supplied with the system. Using
a fuse of different type or rating may result in damage to this system which isn’t covered by the warranty.
4
Controls and functions – GZTA 2155X
Autogoods “130”
130.com.ua

5
Controls and functions – GZTA 2255X
6
Controls and functions – GZTA 4125X
Autogoods “130”
130.com.ua

7
Controls and functions
1 Speaker terminals For connection of the speakers
2 Power terminals GND -> Ground connection REM -> Remote antenna terminal
BATT -> +12 Volt
3 Satus indication GREEN
–
OK
RED – Error
4 Cinch inputs Terminal for connection of the RCA wires.
To avoid failure, please use high quality RCA wires.
5 Input level controlle
r
With this controller you can adjust the input sensitivity.
6 Bass boost controlle
r
For adjusting of the bass boost level in the range from 0 to +12 dB.
7 Mode switch
A
djust the crossover for the chosen utilization.
LPF – Only bass frequencies (below 40Hz -4000Hz) will be
reproduced.
FULL – All frequencies will be reproduced.
HPF – Only middle and high frequencies (over 5Hz – 500Hz) will be
reproduced.
At LPF adjustment, also the Highpass (Subsonic) is activated.
This equals a Bandpass filter of 5 – 4000Hz.
8 High pass controller
(Subsonic)
Set the filter switch to „HIGH“ position.
Adjust the variable HPF crossover frequency to the desired frequency
using the controller. All frequency between 5 and 500Hz will be
reproduced.
9 Remote control input For connection of the bass remote control.
10 Low pass controller
For subwoofer and Kickwoofer operation -
Only frequencies from 40Hz to 4000Hz will be reproduced (depending
on the LPF filter controller position). Set the filter switch to „LOW“
position. Adjust the variable LPF frequency to the desired frequency
using the controller.
At LPF adjustment, also the Highpass (Subsonic) is activated.
This equals a Bandpass filter of 5 – 4000Hz.
Turning on the amplifier
The amplifier automatically turns on a few seconds after you turn on your radio.
Note: Your amplifier temporarily shuts down if it gets too hot, then restarts automatically once it cools
(At about 80° / 176° F).
Adjusting the audio level
1. LEVEL (Min/Max): Turn fully counter- clockwise to MIN position
2. Turn the auto sound system's volume control to about two-third of its full range.
3. Adjust LEVEL to a comfortable listening level.
8
Connecting the speaker for trimode operation - notes
TRI MODE operation output allows a subwoofer to be operated in mono mode while the main speakers are
playing in stereo. Leave the crossover switch on “Full” position.
Use 100 volt, non-polar capacitors for a high pass crossover to filter out low frequencies and Air- core or
Ferrit- ore coils with a minimum diameter of 1 mm / 0.039” for the lowpass crossover to filter out high
frequencies.
The capacitor and inductor values as written in the below table. The front and rear channels of this amplifier get
this capability. Only the rear left and right channels are shown on the following pictures.
Values for 6dB passive crossover
Frequency Inductor Capacitor
80 Hz 7,5 mH 470 uF
100 Hz 6,5 mH 330 uF
120 Hz 5,5 mH 370 uF
150 Hz 4 mH 220 uF
Autogoods “130”
130.com.ua

9
Stereo wiring – GZTA 2155X
10
Mono wiring – GZTA 2155X
Trimode operation – GZTA 2155X
Autogoods “130”
130.com.ua

11
Stereo wiring – GZTA 2255X
12
Mono wiring – GZTA 2255X
Trimode operation – GZTA 2255X
Autogoods “130”
130.com.ua

13
Stereo wiring – GZTA 4125X
14
Bridged wiring – GZTA 4125X
Trimode operation – GZTA 4125X
Autogoods “130”
130.com.ua

15
Specifications
Model GZTA 2155X GZTA 2255X GZTA 4125X
Type 2 Channel Class A/B 2 Channel Class A/B 4 Channel Class A/B
RMS Power @ 4 Ω
CEA Standard CEA-2006-A 2 x 100 W (1% THD+N) 2 x 150 W (1% THD+N) 4 x 90 W (1% THD+N)
RMS Power @ 2 Ω
CEA Standard CEA-2006-A 2 x 150 W (1% THD+N) 2 x 250 W (1% THD+N) 4 x 130 W (1% THD+N)
RMS Power @ 4ΩBridged
CEA Standard CEA-2006-A 1 x 300 W (1% THD+N)
1 x 400 W (10% THD+N) 1 x 500 W (1% THD+N) 1 x 600 W (10% THD+N) 2 x 260 W (1% THD+N) 2 x 320 W (10% THD+N)
Damping factor > 100
Signal to noise Ratio > 70 dB
Lowpass 40 Hz – 4000 Hz
Highpass 5 Hz – 500 Hz
Bandpass 5 Hz – 4000 Hz
Bass boost 0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz) 0 ~ +12 dB (45 Hz)
(CH 3 & 4)
Frequency response 5 Hz – 38 KHz
(± 1 dB)
Input sensitivity 200 mV – 9 V
(± 5%)
THD < 0,08 % < 0,08 % < 0,09 %
Bass remote control 9
Fuse 2 x 20A 2 x 30A 2 x 35A
Dimensions
W x H x L mm 232 x 49 x 230 332 x 49 x 230 332 x 49 x 230
Dimensions
W x H x L inch 9.13“ x 1.93“ x 9.06“ 13.07“ x 1.93“ x 9.06“ 13.07“ x 1.93“ x 9.06“
16
Trouble shooting guide
Symptoms Check Points Cure
No sound
Is the POWER LED illuminated?
Check fuses in amplifier.
Be sure remote lead is connected.
Check signal leads.
Check again control.
Check tuner/deck volume level.
Is the diagnostic LED illuminated? Check for speaker short or
amplifier overheating
Amp not switching on
No power to the amplifier Check power wire or connections
No power to remote wire with
receiver on Check connections to radio
No sound in one channel
Check speaker leads Inspect for short circuit or an open
connection
Check audio leads
Reverse left and right RCA inputs
to determine if it is occurring
before the amp
Amp turning off at medium /
high volume Check speaker loa impedance
Be sure proper speaker load
impedance recommendations are
observed
(If you use an ohm meter to
check speaker resistance, please
remember that DC resistance and
AC impedance may not be the
same.)
Protection LED is on
Temperature shut down Turn radio volume down
Speaker wires short Separate speaker wires and
insulate
Autogoods “130”
130.com.ua

17
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach
vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell
erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung
ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei
Teilnahme an Wettbewerben entstanden sind.
Limited warranty - defective products must be returned in original packaging - please add a copy
of the original purchasing invoice showing the purchasing date and a detailed description of the
failure. Failure caused by overload, misuse or by using the product for competition purpose are
not covered by the warranty.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving
bijvoegen.Van garantie uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door
deelname aan wedstrijden (SPL) ontstaan zijn.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du
defaut.La présente Garantie n'est pas applicable lorsque le produit a été endommagé en raison:
Mauvaise alimentation, Trop de puissance (HP,Subwoofer) Accident, Installation ou Utilisation non
conforme aux normes Technique (Concours SPL etc).
GROUND ZERO GmbH
Erlenweg 25; D - 85658 Egmating, Germany
Tel. [phone] Fax -8310
www.ground-zero-audio.com
Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem
Produkt vorzunehmen ohne den Kunden darüber zu informieren.
We reserve the right to make needed change or improvement to the product without informing
customer about this in advance.
Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door
te voeren zonder de klant hierover te informeren.
Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des
améliorations au produit sans informer le client.
Autogoods “130”
130.com.ua

Amplificateur
Mode d’emploi
TITANIUM
GZTA 2155X
GZTA 2255X
GZTA 4125X
2
Lire attentivement s.v.p.
Ground Zero vous remercie d’avoir choisi un amplificateur de sa gamme.
Les Clients Ground Zero sont habitués à la plus récente et meilleur technologie.
Bonne écoute avec ces modèles de haute puissance.
Signes Caractéristiques
•4 Ohm / 2 Ohm stable stéréo
•Alimentation mosfet
•Alimentation / protection par LED
•Commutateur bass boost 12dB (45Hz)
•Filtre passe haut variable
•Filtre passe bas variable
•Sensibilité d’entrer variable
•Softstart, mise en fonction et hors fonction avec régulateur
•Télécommande bass déporter (GZTA 2255X)
•Protection de température / court-circuit / surcharge
Matériel et Outillage nécessaires à l’ installation :
•Tournevis à croix
•Perceuse, mèche à métaux 3 mm
•Vis de fixation
•Câble d’alimentation min. 10 mm²
•Câble de masse min 10 mm²
•Câble haut- parleurs min. 2 x 1,5 mm²
Autogoods “130”
130.com.ua
