Verstärker
Bedienungsanleitung
IRIDIUM
GZIA 2130HPX
GZIA 2235HPX
GZIA 4115HPX
2
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben.
Unsere Kunden sind es gewöhnt, von Ground Zero die beste und odernste Technologie zu
erhalten. Viel Spaß it diesen Produkten.
Ausstattungs erk ale
•4 Oh / 2 Oh stabil Stereo
•Einschalt- und Schutzanzeige
•Hochpass regelbar
•Tiefpass regelbar
•Auto-On @ High Level Input
•Weiß beleuchtetes Logo
•Regelbare Eingangse pfindlichkeit
•Einschaltverzögerung
•Bass Lautstärkeregler (GZIA 2130HPX / 2235HPX)
•Te peratur / Kurzschluss / Überlast-Schutz
Benötigte Materialien und Werkzeuge zur Installation
•Kreuzschlitz Schraubendreher
•Bohrmaschine, 3 mm Metallbohrer
•Befestigungsschrauben
•Stromkabel min. 10 mm²
•Massekabel min 10 mm²
•Lauts recherkabel min. 2 x 1,5 mm²
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

3
Bitte unbedingt beachten!
•Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!)
•Keine L cher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
•Kabel niemals über scharfe Kanten führen. Es ist empfehlenswert, die Stromversorgung der Endstufe mit einem
Kondensator (Powercap) min. 1 F zu puffern, um eine stabile Betriebsspannung zu gewährleisten.
WARNUNG !
Hochleistungsaudiosysteme in Fahrzeugen k nnen den Schallpegel eines „Live“ Konzertes erzeugen. Dauerhaft extrem lauter Musik
ausgesetzt zu sein, kann den Verlust des H rverm gens oder H rschäden zur Folge haben. Das H ren von lauter Musik beim
Autofahren kann auch die Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir,
beim Autofahren die Musik auf geringer Lautstärke zu h ren.
Planung
Vor der Installation sollten Sie folgende Punkte berücksichtigen:
a) Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung des Gerätes
gewährleistet ist.
b) Wenn Ihr Radio mit Vorverstärkerausgängen ausgerüstet (RCA) ist, ist es ratsam, diese zu nutzen.
Einbau des Verstärkers
a) Den passenden Einbauplatz auswählen, zu dem die Leitungen leicht verlegt werden k nnen und an dem es genügend
Platz für die Luftzirkulation und Kühlung gibt.
b) Den Verstärker als Schablone benutzen, um die Einbaustellen zu markieren. Den Verstärker entfernen und 4 L cher
bohren. Den Verstärker mit den vorgesehenen Schrauben befestigen.
Warnung
Bitte diese Systeme so einbauen, daß Elektroanbindungen vor Beschädigungen geschützt sind.
+12 Volt DC Elektrokabel müssen auf der Batterieseite abgesichert sein. Bitte sicherstellen, daß das Radio und andere Geräte
ausgeschaltet sind, wenn Sie die Geräte anschliessen.
Wenn es notwendig ist, eine Gerätesicherung zu erneuern, verwenden Sie nur eine gleichwertige Sicherung. Wenn eine
minderwertigere Sicherung benutzt wird, kann sie Schaden an dem ganzen System verursachen Dieser ist von der Garantie
ausgeschlossen.
4

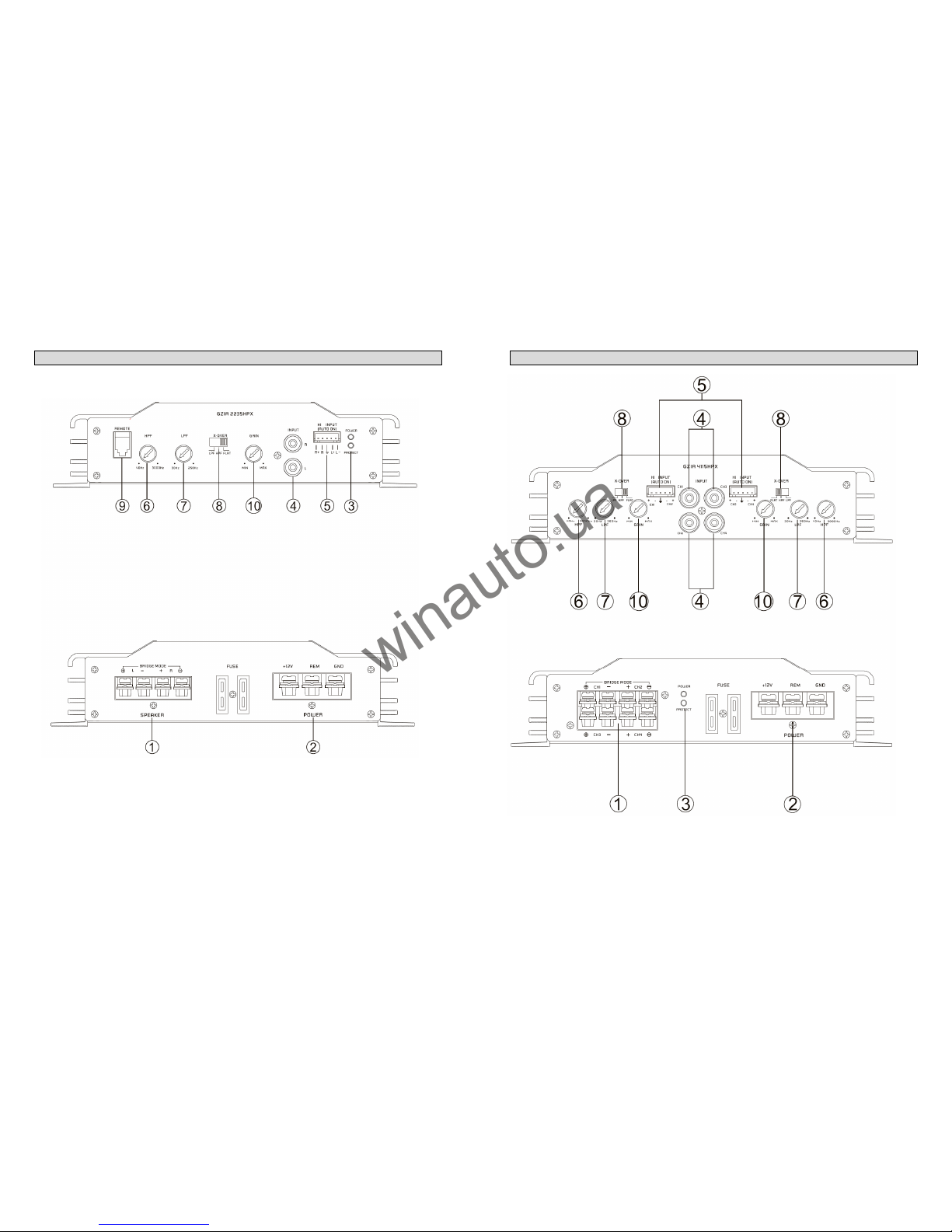

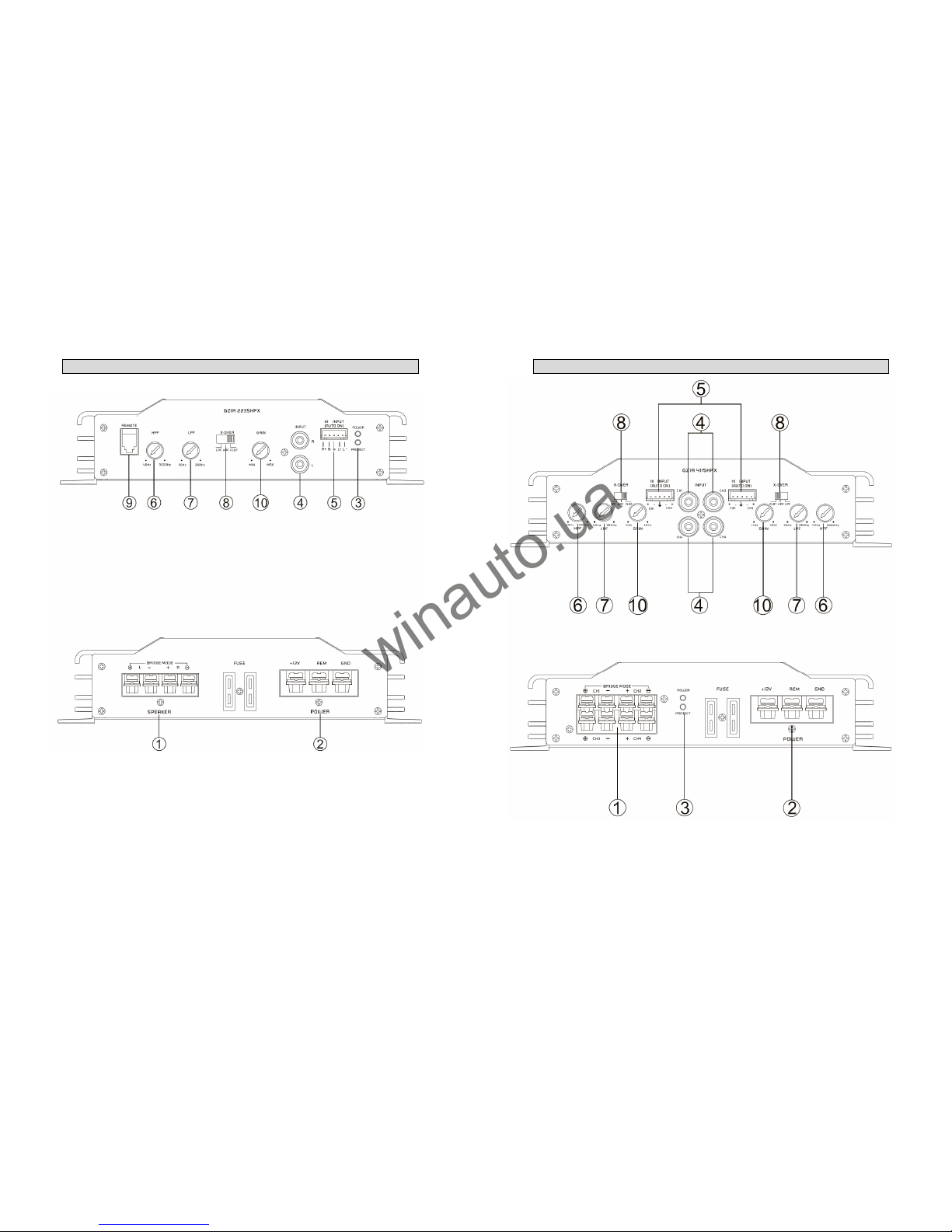

Einstellungen und Funktionen – GZIA 2130HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

5
Einstellungen und Funktionen – GZIA 22 5HPX
6
Einstellungen und Funktionen – GZIA 4115HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

7
Einstellungen und Funktionen
1 Lautsprecheranschlüsse Zum Anschluss der Lautsprecher
2 Stromanschluss
GND -> Masse Anschluss
REM -> Remote Antennenanschluss [nicht bei Nutzung der High Level
Eingänge (5)]
BATT -> +12 Volt
3 Zustandsanzeige GRÜN – OK
ROT – Fehler
4 Cinch Eingänge
An diesen Anschlüssen schließen Sie die Cinchleitungen an.
Um St rungen zu vermeiden, verwenden Sie bitte hochwertige
Cinchkabel.
WIC TIG:
Betreiben Sie niemals die igh Level und die Cincheingänge
parallel. Dies kann zu Schäden am Gerät führen.
Nutzen Sie entweder die Cinch ODER die igh Level Eingänge
5 igh Level Eingänge
Diese Eingänge müssen genutzt werden, falls Ihre Steuereinheit nicht
über einen Low Level Cinchausgang verfügt.
Verbinden Sie diesen Eingang mit den Lautsprecherausgängen der
Steuereinheit. Die Endstufe schaltet automatisch ein, sobald ein Signal
anliegt (Auto-On).
Der Remote Anschluss des Strom-Terminals (2) bleibt frei.
WIC TIG:
Betreiben Sie niemals die igh Level und die Cincheingänge
parallel. Dies kann zu Schäden am Gerät führen.
Nutzen Sie entweder die Cinch ODER die igh Level Eingänge
6 igh Pass Regler
Setzen Sie den Filter - Schalter auf “HIGH”. Justieren Sie die variable
HPF Übergangsfrequenz mit dem Regler auf die gewünschte Frequenz.
Es werden alle Frequenzen unterhalb 40 - 3000 Hz gefiltert.
7 Low Pass Regler
Es werden nur noch Frequenzen unterhalb von 30 – 250 Hz
wiedergegeben (abhängig von der Reglerstellung des LPF Filters).
Setzen Sie den Filter - Schalter auf “LOW”. Justieren Sie die variable
LPF Frequenz mit dem Regler auf die gewünschte Frequenz.
8 Mode Schalter
Stellen Sie die Weiche für die ausgewählte Anwendung ein.
LPF - Nur Bassfrequenzen (unter 30 – 250 Hz) werden
wiedergegeben.
FULL - Alle Frequenzen werden übertragen.
HPF - Nur mittlere und hohe Frequenzen (über 40 – 3000 Hz) werden
übertragen.
9 Remote Control Eingang Zum Anschluss des Bass Lautstärkereglers. (GZIA 2130HPX/2235HPX)
10 Gain Level Regler Hier justieren Sie die Eingangsempfindlichkeit des Verstärkers
High Level Input
Bei Benutzung der High Level Eingänge kann es je nach Anlagen und Fahrzeug-Konfiguration zu
Störgeräuschen kommen.
Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche
zu verringern, ggf. sogar komplett zu unterbinden.
Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne zusätzlichen Remote-Anschluss zu
betreiben. Dies ermöglicht u.a. den Betrieb an OEM Headunits und OEM Aktivsystemen, welche
weder über Cinchausgänge, noch über einen geschaltete Remote-Ausgang verfügen.
8

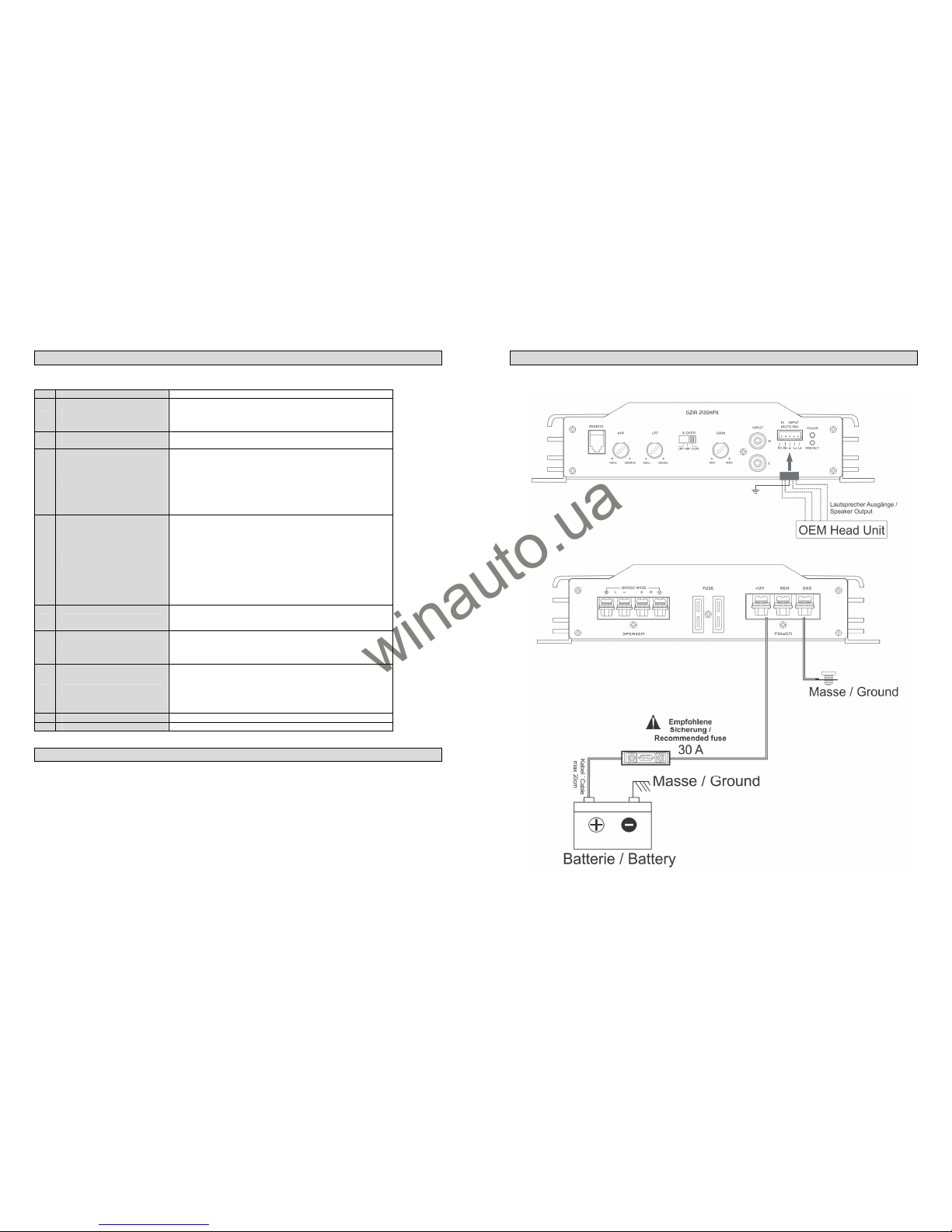

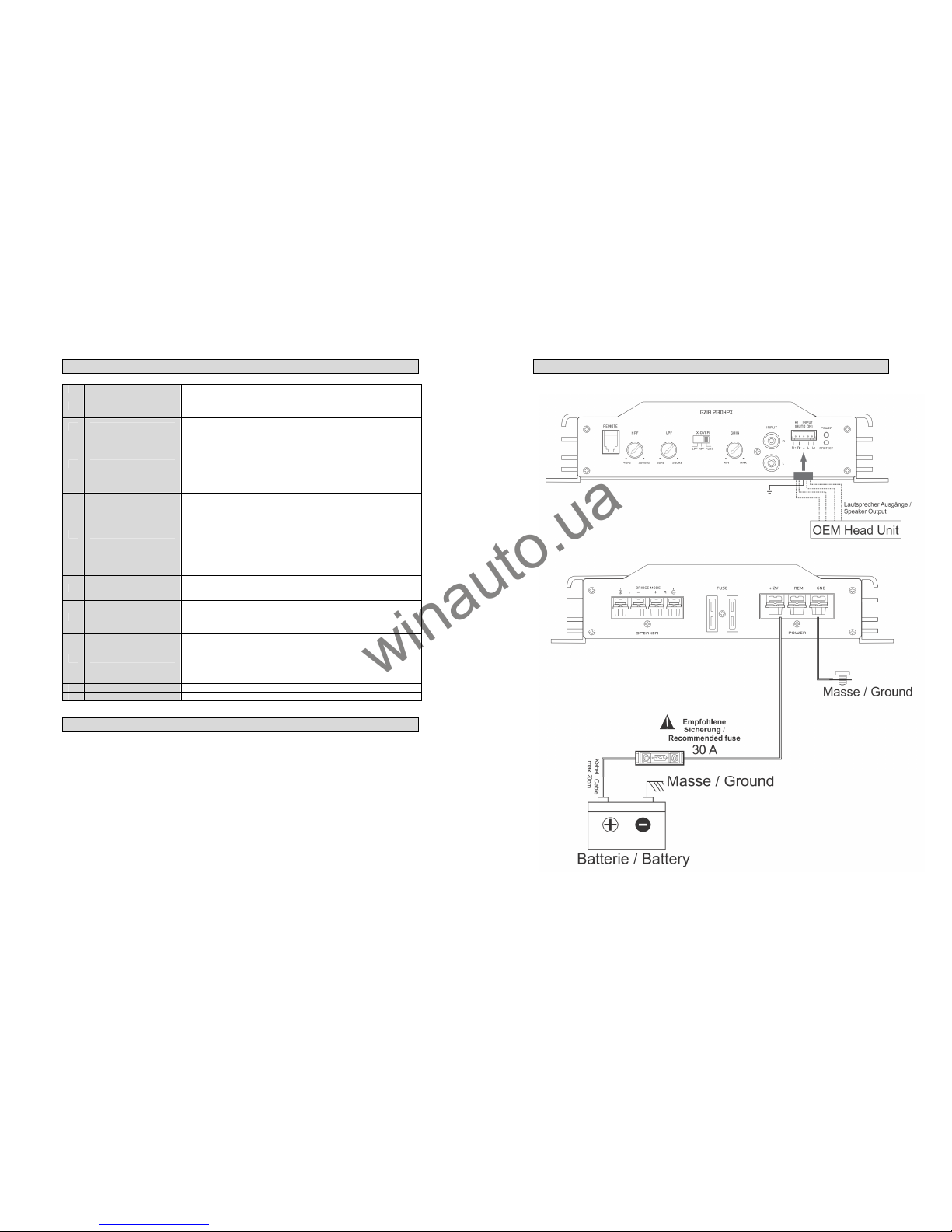

High Level Input – GZIA 2130HPX
Bei Benutzung der High Level Eingänge kann
es je nach Anlagen und Fahrzeug-Konfiguration
zu Störgeräuschen kommen.
Bitte nutzen Sie den mittleren zusätzlichen
Masse-Anschluss dieses Eingangs, um diese
Geräusche zu verringern, ggf. sogar kom lett zu unterbinden.
Verbinden Sie dieses Kabel mit GND des Powerterminals.
Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.
Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne
zusätzlichen Remote-Anschluss zu betreiben.
Der Remote-Anschluss des Powerterminals bleibt demnach frei.
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

9
High Level Input – GZIA 22 5HPX
Bei Benutzung der High Level Eingänge kann
es je nach Anlagen und Fahrzeug-Konfiguration
zu St rgeräuschen kommen.
Bitte nutzen Sie den mittleren zusätzlichen
Masse-Anschluss dieses Eingangs, um diese
Geräusche zu verringern, ggf. sogar komplett zu unterbinden.
Verbinden Sie dieses Kabel mit GND des Powerterminals.
Alternativ kann eine Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.
Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne
zusätzlichen Remote-Anschluss zu betreiben.
Der Remote-Anschluss des Powerterminals bleibt demnach frei.
10
High Level Input – GZIA 4115HPX
Bei Benutzung der
High Level Eingänge
kann es je nach Anlagen und
Fahrzeug-Konfiguration zu
Störgeräuschen kommen. Bitte nutzen Sie den mittleren zusätzlichen Masse-Anschluss dieses Eingangs, um diese Geräusche zu
verringern, ggf. sogar kom lett zu unterbinden. Verbinden Sie dieses Kabel mit GND des Powerterminals. Alternativ kann eine
Verbindung mit dem GND / Masse Anschluss der Signalquelle ebenfalls hilfreich sein.
Die Auto-On Funktion erlaubt Ihnen, den Verstärker ohne
zusätzlichen Remote-Anschluss zu betreiben.
Der Remote-Anschluss des Powerterminals bleibt demnach frei.
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

11
Einschalten des Verstärkers
Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein.
Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch
wieder ein (ca. 80° C).
Einstellung des Audiopegels
1. LEVEL (MIN/MAX): mit Linksdrehung ganz auf MIN drehen
2. Drehen Sie die Lautstärke am Radio auf ungefähr 1/3 der H chstlautstärke
3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein
Lautsprecher Anschluss für Trimode Betrieb – Bemerkungen
Der Trimodebetrieb erm glicht es, einen Subwoofer Mono zu betreiben, während die Hauptlautsprecher in Stereobetrieb laufen.
Bitte den Weichenschalter auf „Full“ – Stellung belassen.
Benutzen Sie 100 V bipolare Kondensatoren für die Hochpassweichen, um tiefe Frequenzen wegzufiltern und Luft- oder Kernspulen
mit einem Drahtdurchmesser von mind. 1mm für die Lowpassweiche, um die hohen Frequenzen zu blockieren.
Die Kondensator- und Spulenwerte k nnen Sie den der unten stehenden Tabelle entnehmen, die Front- und Rearkanäle des
Verstärkers nehmen diese Werte an. In den folgenden Bildern werden nur die hinteren linken und rechten Kanäle gezeigt.
Werte für 6dB Passivweiche
Frequenz
Spule
Kondensator
80 Hz
7,5 mH
470 uF
100 Hz
6,5 mH
0 uF
120 Hz
5,5 mH
70 uF
150 Hz
4 mH
220 uF
12

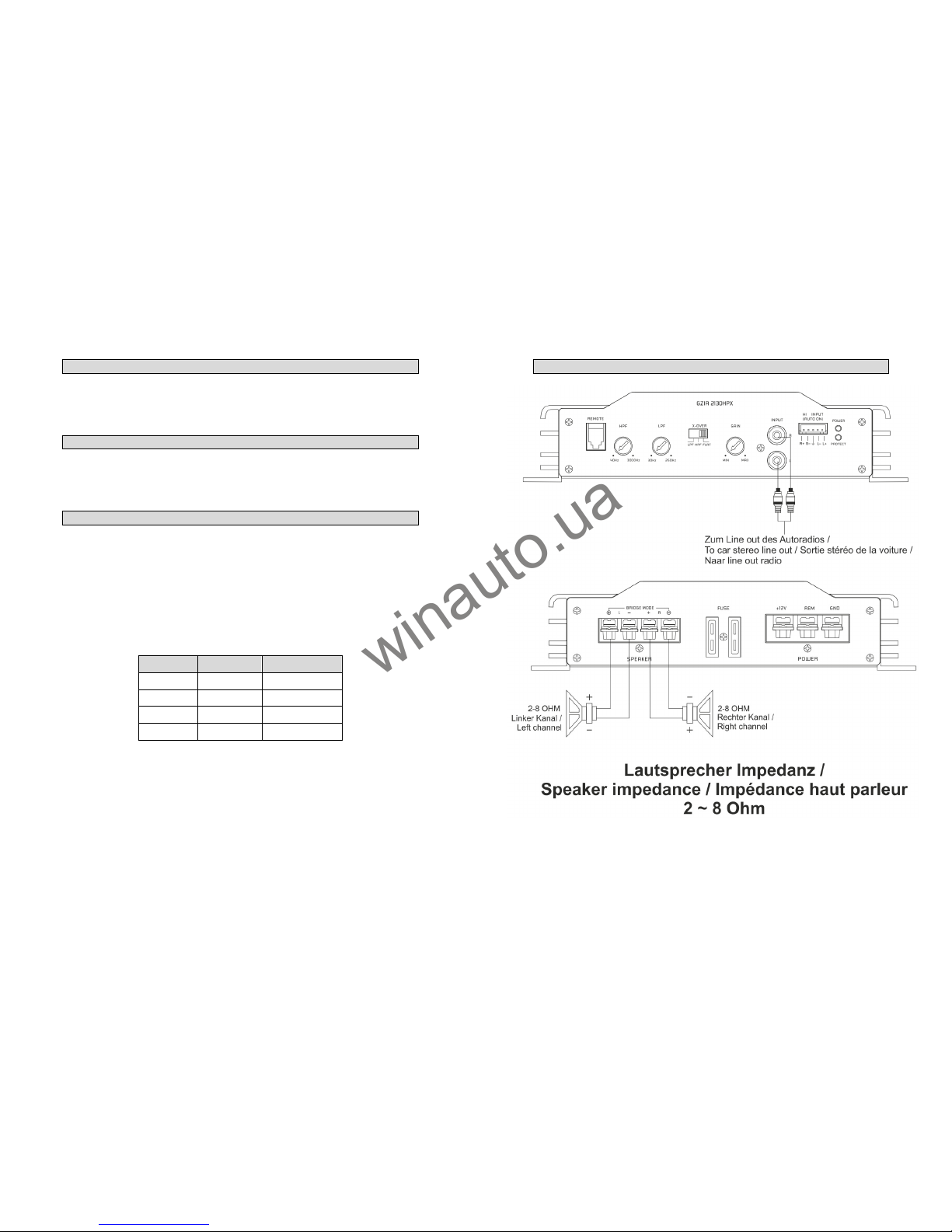

Stereo Anschluss – GZIA 2130HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

13

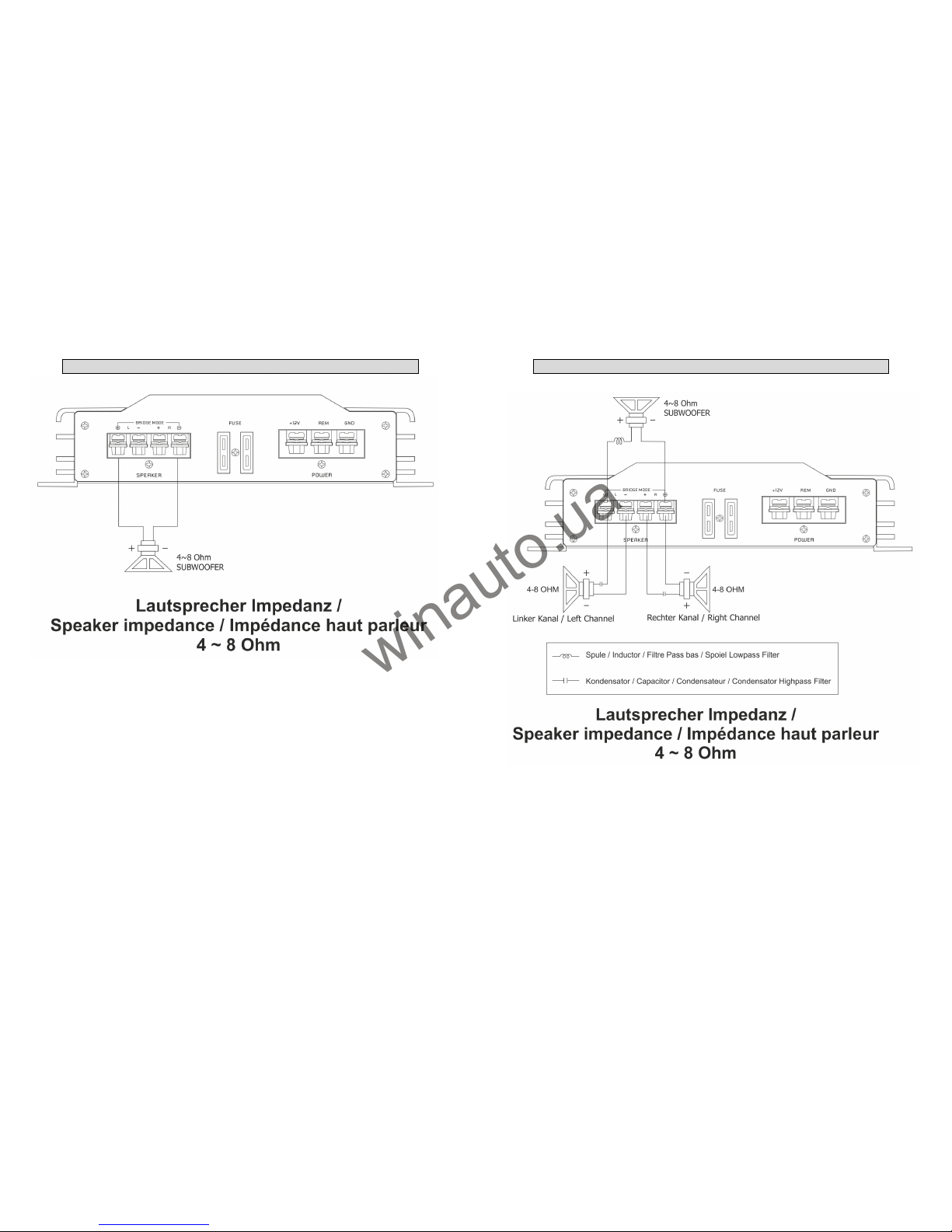

Mono Anschluss – GZIA 21 0HPX
14
Tri ode Betrieb – GZIA 2130HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

15
Stereo Anschluss – GZIA 22 5HPX
16

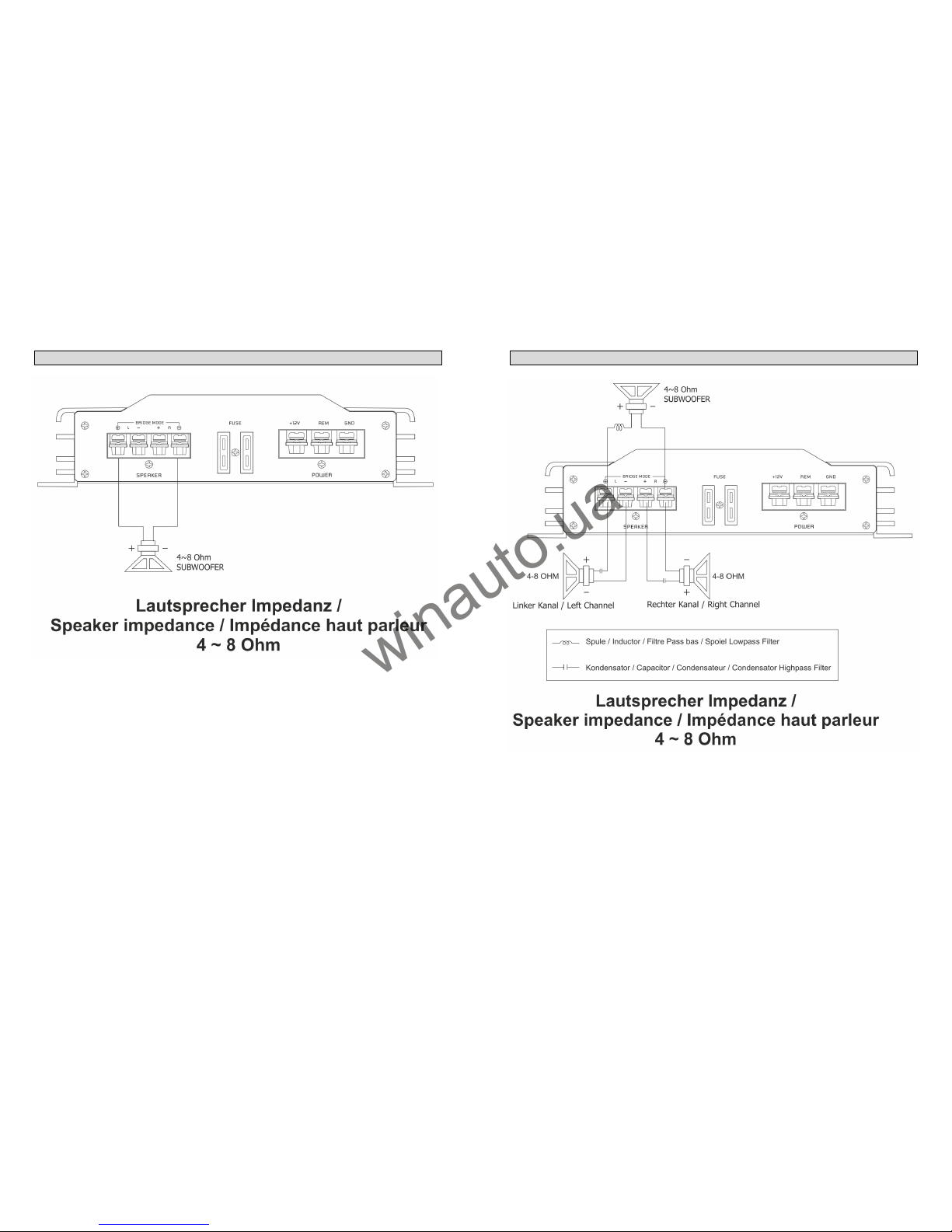

Mono Anschluss – GZIA 2235HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

17

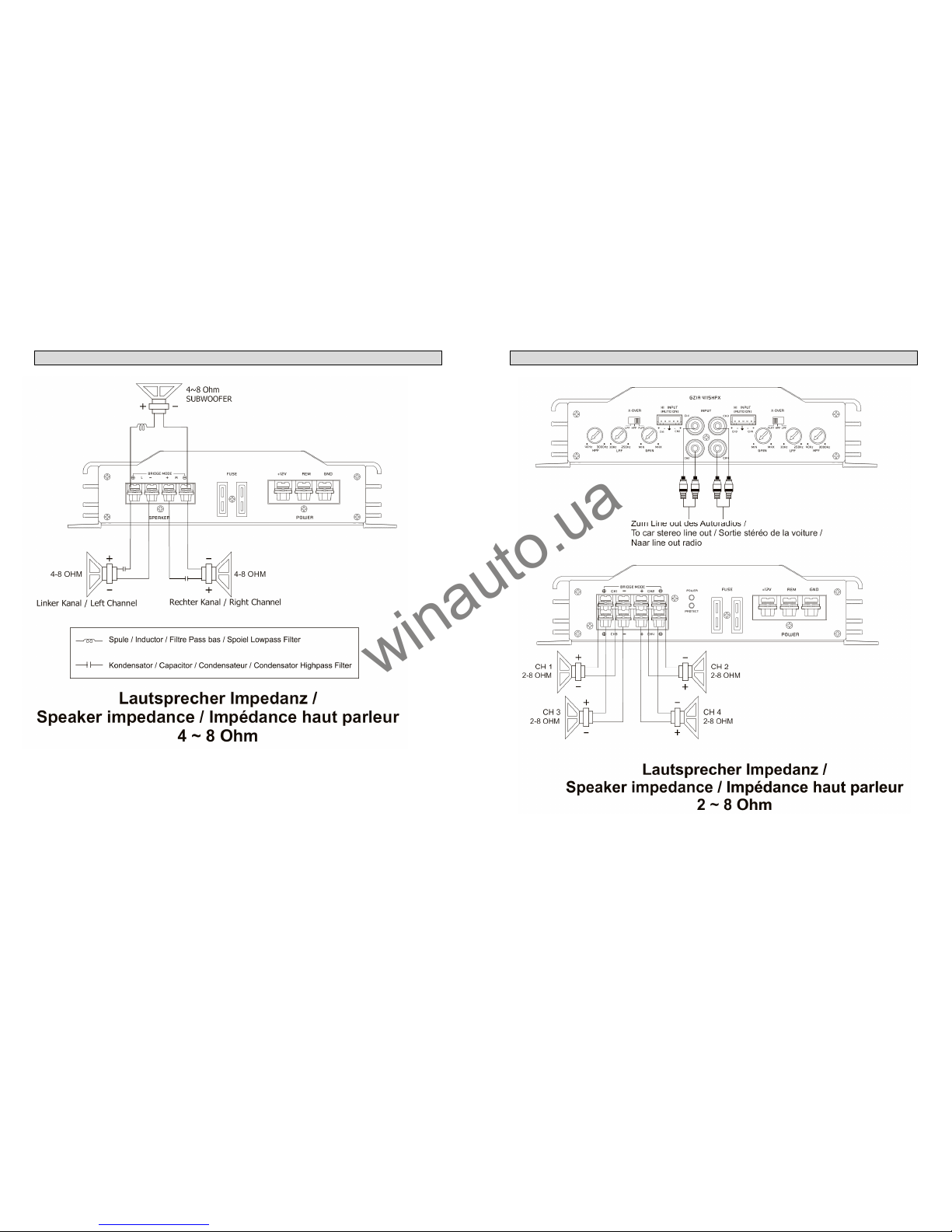

Trimode Betrieb – GZIA 22 5HPX
18
Stereo Anschluss – GZIA 4115HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

19
Brückenbetrieb – GZIA 4115HPX
20
Tri ode Betrieb – GZIA 4115HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

21
Technische Daten
Model GZIA 2130HPX GZIA 2235HPX GZIA 4115HPX
Typ
2 Kanal Class A/B 2 Kanal Class A/B 4 Kanal Class A/B
RMS Power @ 4 Ω
CEA Standard CEA-2006-A
2 x 85 W (1% THD+N) 2 x 150 W (1% THD+N) 4 x 70 W (1% THD+N)
RMS Power @ 2 Ω
CEA Standard CEA-2006-A
2 x 130 W (1% THD+N) 2 x 235 W (1% THD+N) 4 x 115 W (1% THD+N)
RMS Power @ 4Ω Gebrüc t
CEA Standard CEA-2006-A
1 x 260 W (1% THD+N)
1 x 320 W (10% THD+N)
1 x 470 W (1% THD+N)
1 x 540 W (10% THD+N)
2 x 230 W (1% THD+N)
2 x 250 W (10% THD+N)
Dämpfungsfa tor
> 150 > 100 > 100
Signal to noise Ratio
> 85 dB > 80 dB > 80 dB
Tiefpass Weiche
30 – 250 Hz 30 – 250 Hz 30 – 250 Hz
Hochpass Weiche
40 – 3000 Hz 40 – 3000 Hz 40 – 3000 Hz
Frequenzgang
10 Hz – 30 KHz 10 Hz – 30 KHz 10 Hz – 30 KHz
Eingangsempfindlich eit
200 mV – 6 V 200 mV – 6 V 200 mV – 6 V
Bass-Pegelfernbedienung
 (optional)  -
Auto-On @ High Input
  
Sicherung
2 x 15A 2 x 25A 2 x 25A
Abmessungen
B x H x L mm
215 x 213 x 50 285 x 213 x 50 285 x 213 x 50
Abmessungen
B x H x L inch
8.46" x 8.39" x 1.97" 11.22" x 8.39" x 1.97" 11.22" x 8.39" x 1.97"
22
Wenn irgendetwas nicht funktioniert
Problem Kontrolle Hilfe
Kein Ton Leuchtet die PWR LED? Sicherung rüfen
Remote Kabel rüfen
+12 Volt rüfen
Masse rüfen
Leuchtet die PROT LED? Kurzschluss am Lauts recher
Gerät überhitzt
Gerät defekt
Verstärker
schaltet nicht ein
Keine Stromzufuhr Sicherung rüfen
+12Volt rüfen
Masse rüfen
Keine S annung am Remote Remote am Radio rüfen
Verstärker
schaltet bei
Lautstärke ab
Lauts recherim edanz rüfen Prüfen Sie, ob der Widerstand am LS Terminal
von 2 Ohm nicht unterschritten wird
Ton fehlt an
einem Kanal
Cinch / Lauts recherkabel rüfen Kabel/Stecker beschädigt
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

23
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung
kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. itte
unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße
ehandlung oder bei Teilnahme an Wettbewerben entstanden sind.
Limited warranty - defective products must be returned in original packaging - please add a copy of the original
purchasing invoice showing the purchasing date and a detailed description of the failure. Failure caused by
overload, misuse or by using the product for competition purpose are not covered by the warranty.
De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke
bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele
verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie
uitgesloten zijn defecten door overbelasting, onkundig gebruik, of door deelname aan wedstrijden (SPL)
ontstaan zijn.
La garantie est conforme aux droits légaux. Un retour du produit défectueux doit être dans son
emballage d'origine sur présentation du reçu ou de la facture indiquant la description du defaut.La présente
Garantie n'est pas applicable lorsque le produit a été endommagé en raison: Mauvaise alimentation, Trop de
puissance (HP,Subwoofer) Accident, Installation ou Utilisation non conforme aux normes Technique (Concours
SPL etc).
GROUND ZERO GmbH
Erlenweg 25; D - 85658 Egmating, German
Tel. [phone] Fax -8310
www.ground-zero-audio.com
Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt
vorzunehmen ohne den Kunden darüber zu informieren.
We reserve the right to make needed change or improvement to the product without informing customer about
this in advance.
Wij behouden ons het recht om de nodige veranderingen of verbeteringen aan het product door te voeren
zonder de klant hierover te informeren.
Nous nous réservons le droit d'entreprendre à l'avenir nécessairement des modifications ou des
améliorations au produit sans informer le client.
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

Amplifier
Owner’s Manual
IRIDIUM
GZIA 2130HPX
GZIA 2235HPX
GZIA 4115HPX
2
PLEASE READ BEFORE INSTALLATION
Thank you for selecting a Ground Zero amplifier.
We are providing a helpful hints list which should keep you from experiencing
unnecessary shut down. Have fun with this high quality Titanium product.
Features
•4 Ohm 2 Ohm stable Stereo
•Power & Protection indicator
•Variable highpass
•Variable lowpass
•Auto-On @ High Level Input
•White illuminated logo
•Adjustable input sensitivity
•Soft delayed remote turn- on
•Bass remote control (GZIA 2130HPX 2235HPX)
•Thermal Short Overload protection
Tools and materials you need
•Screwdriver
•Electric drill, 3 mm / 0.12” carbide drill bit
•Mounting screws
•Power wire min. 10 mm²
•round wire min. 10 mm²
•Speaker wire min. 2 x 1,5 mm²
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

3
Please note!
•As a precaution it is advisable to disconnect the vehicle’s battery before making connection
to the +12 Volts supply wiring (see owner’s manual of your car for further information)
•Please use great caution drilling your trunk Your gas tank and brake lines can be damaged by
puncturing with your drill bit – this could cause damage or failure of your cars operating systems
•Never pass wires over sharp angles It is recommended to buffer the power supply of the amplifier
with a capacitor min 1 Farad to guarantee a stable operation voltage
WARNING !
High powered audio systems in a vehicle are capable of generating "Live Concert" levels of sound pressure
Continued exposure to excessively high volume sound levels may cause hearing loss or damage Also, operation
of a motor vehicle while listening to audio equipment at high volume levels may impair your ability to hear
external sounds such as; horns, warning signals, or emergency vehicles, thus constituting to a potential traffic
hazard In the interest of safety, Consumer Electronics recommends listening at lower volume levels while driving
Planning your system
Before beginning the installation, consider the following:
a If you plan to expand your system by adding other components sometime in the future, ensure
adequate space is left, and cooling requirements are met
b If your radio / source is equipped with pre-amp outputs, it is possible to utilize them to drive the
amplifier and connecting (amplifier) to the 2 rear speakers
Mounting your amplifier
a Select a suitable location that is convenient for mounting, is accessible for wiring
and has ample room for air circulation and cooling
b Use the amplifier as a template to mark the mounting holes, remove the amplifier
Warning
Chose a mounting position where all eclectic wires are protected from being damaged by sharp edges, heat or
other conditions +12Volt DC electrical connections must be fused on the battery side Make sure your radio and
all other devices will be turned off while connection your system
If you need to replace the power fuse, replace it only with a fuse identical to that supplied with the system Using
a fuse of different type or rating may result in damage to this system which isn’t covered by the warranty
4
Controls and functions – GZIA 2130HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

5
Controls and functions – GZIA 2235 PX
6
Controls and functions – GZIA 4115HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

7
Einstellungen und Funktionen
1 Speaker terminals For connection of the speakers
2 Power terminals
GND -> Ground connection
REM -> Remote antenna terminal [Not for use with High level inputs (5)]
BATT -> +12 Volt
3 Satus indication GREEN – OK
RED – Error
4 Cinch inputs
Terminal for connection of the RCA wires
To avoid failure, please use high quality RCA wires
IMPORTA T!
Do not use the High level inputs and the Cinch inputs parallel, this
can damage the amplifier. Use either the Cinch OR the High Level
inputs.
5 High Level inputs
These inputs must be used if your head unit is not equipped with a Low
Level Cinch ouput
Connect this input to the speaker outputs of your head unit The amplifier
automatically turns on as soon as a signal is received (Auto On) The
remote connection of the Power- Terminal (2) won’t be used
IMPORTA T!
Do not use the High level inputs and the Cinch inputs parallel, this
can damage the amplifier. Use either the Cinch OR the High Level
inputs.
6 High Pass controller
Set the filter switch to „HIGH“ position
Adjust the variable HPF crossover frequency to the desired frequency using
the controller All frequency between 40 and 3000 Hz will be reproduced
7 Low Pass controller
Only frequencies from 30Hz to 250Hz will be reproduced (depending on
the LPF filter controller position) Set the filter switch to „LOW“ position
Adjust the variable LPF frequency to the desired frequency using the
controller
8 Mode switch
Adjust the crossover for the chosen utilization
LPF – Only bass frequencies (below 30Hz - 250Hz) will be reproduced
FULL – All frequencies will be reproduced
HPF – Only middle and high frequencies (over 40Hz – 3000Hz) will be
reproduced
9 Remote control input For connection of the bass remote control (GZIA 2130HPX/2235HPX)
10 Input level controller With this controller you can adjust the input sensitivity
igh Level Input
Depending on the configuration of your car and sound system, error noises may
appear when using the high level inputs. Please use the additional middle ground-
connection of this input to reduce these noises.
The Auto-On function allows you to use the amplifier without an additional remote
connection. This makes it possible to operate it with an OEM headunit and OEM
active systems, which are not equipped with cinch ouputs or switched remote-
outputs.
8
High Level Input – GZIA 2130HPX
Depending on the configuration of your car and
sound system, error noises may appear when using the
high level inputs.
Please use the additional middle ground-connection of this
input to reduce these noises.
Connect this wire to the ND powerterminal.
A connection to the ND connection of the signal source can also be useful.
The Auto-On function allows you to use the amplifier
without an additional remote connection.
The remote terminal will not be used.
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

9
igh Level Input – GZIA 2235 PX
Depending on the configuration of your car and
sound system, error noises may appear when using the
high level inputs
Please use the additional middle ground-connection of this
input to reduce these noises
Connect this wire to the GND powerterminal
A connection to the GND connection of the signal source can also be useful
The Auto-On function allows you to use the amplifier
without an additional remote connection
The remote terminal will not be used
10
High Level Input – GZIA 4115HPX
Depending on the
configuration of your car and sound
system, error noises may appear when
using the high level inputs.
Please use the additional middle ground-connection of this input to reduce these noises.
Connect this wire to the ND powerterminal.
A connection to the ND connection of the signal source can also be useful.
The Auto-On function allows you to use the amplifier
without an additional remote connection.
The remote terminal will not be used.
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

11
Turning on the amplifier
The amplifier automatically turns on a few seconds after you turn on your radio
Note: Your amplifier temporarily shuts down if it gets too hot, then restarts automatically once it cools
(At about 80° / 176° F)
Adjusting the audio level
1 LEVEL (Min/Max): Turn fully counter- clockwise to MIN position
2 Turn the auto sound system's volume control to about two-third of its full range
3 Adjust LEVEL to a comfortable listening level
Connecting the speaker for trimode operation - notes
TRI MODE operation output allows a subwoofer to be operated in mono mode while the main speakers are
playing in stereo Leave the crossover switch on “Full” position
Use 100 volt, non-polar capacitors for a high pass crossover to filter out low frequencies and Air- core or
Ferrit- ore coils with a minimum diameter of 1 mm / 0 039” for the lowpass crossover to filter out high
frequencies
The capacitor and inductor values as written in the below table The front and rear channels of this amplifier get
this capability Only the rear left and right channels are shown on the following pictures
Values for 6dB passive crossover
Frequency
Inductor
Capacitor
80 z
7,5 m
470 uF
100 z
6,5 m
330 uF
120 z
5,5 m
370 uF
150 z
4 m
220 uF
12
Stereo wiring – GZIA 2130HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua

13
Mono wiring – GZIA 2130 PX
14
Trimode wiring – GZIA 2130HPX
Интернет-магазин автозвука и автотоваров Винавто
winauto.ua
