GTM Professional Elephants Trunk 2 User manual

1
www.gtmprofessional.com
Manual ET2 - EN - D09-ET20002-04
MANUAL
*Original instructions
www.gtmprofessional.com
D09-ET20002-04
Technische Handelmaatschappij J. De Wild BV
De Meeten 54
4706 NH ROOSENDAAL
The Netherlands
Tel. [phone]
[email protected]
Elephants Trunk 2
t
Users’ manual*

Gebruikershandleiding |
p
Manuel |
D
Betriebsanleitung

2
Manual ET2 - EN - D09-ET20002-04
www.gtmprofessional.com
Dear Customer,
Welcome to our world of Green Technology Machinery!
Thank you very much for buying one of our high quality GTM Professional Elephants Trunk’s. In order to make you
a satised customer we manufactured this Elephants Trunk using the latest technology and using the best available
materials. We only reached our goal if you are satised with your Elephants Trunk.
If you have any questions about your Elephants Trunk please contact your local dealer or our aftersales service.
We wish you a lot of pruning pleasure with your GTM Professional Elephants Trunk.
M.C.M.C De Wild.
CEO
Technische Handelmaatschappij J. de Wild BV
De Meeten 54
NL-4706 NH Roosendaal
www.gtmprofessional.com
IMPORTANT NOTE!
Read this manual carefully before use.
Keep to the instructions and safety warnings as mentioned in this manual.
Keep this manual for future reference.

3
www.gtmprofessional.com
Manual ET2 - EN - D09-ET20002-04
Content
1. Introduction
1.1 General ................................................................................................................................................................ 4
1.2 Description of Elephants Trunk...................................................................................................................................... 4
1.3 Instructions for reading the instruction manual.............................................................................................................. 4
2. Instructions for safety during use
2.1 Training ................................................................................................................................................................ 5
2.2 Preparation ................................................................................................................................................................ 5
2.3 Explanation of the stickers and safety symbols ............................................................................................................. 5
3. Operation
3.1 General operation .......................................................................................................................................................... 6
3.2 Maintenance and storage .............................................................................................................................................. 7
4. Unpacking and assembly
4.1 Parts inside the box ....................................................................................................................................................... 7
5. Instructions for use
5.1 Preparation ................................................................................................................................................................ 7
5.2 Which machines can be used?...................................................................................................................................... 7
6. Disposing of Elephants Trunk ........................................................................................................................................................ 8
7. Trouble shooting table ................................................................................................................................................................ 8
8. Warranty conditions ................................................................................................................................................................ 8
8.1 Warranty ................................................................................................................................................................ 8
8.2 Terms ................................................................................................................................................................ 8
8.3 Conditions ............................................................................................................................................................... 8
8.4 Exceptions ................................................................................................................................................................ 8
8.5 Where ............................................................................................................................................................... 8
9. Contact ................................................................................................................................................................ 8
10. EC Declaration of Conformity ......................................................................................................................................................... 9

4
Manual ET2 - EN - D09-ET20002-04
www.gtmprofessional.com
1. Introduction
1.1 General
• Following the instructions and warnings in this manual ensures a smooth, e󰀩cient and safe handling of the Elephants Trunk.
• Before starting to work with the Elephants Trunk, the operator must have carefully read and understood this manual.
• This manual is a part of the Elephants Trunk and must therefore be kept in the immediate vicinity of the Elephants Trunk.
Besides this manual the unpacking instruction is also part of the Elephants Trunk.
• This instruction manual constitutes original manufacturer’s instructions in the sense of EC Directive 2006/42/EC.
• GTM Professional is continually striving to further develop its range of products. We therefore reserve the right to make
alterations to the form, technical specications and equipment level of our standard equipment. For this reason, the information
and illustrations in this manual are subject to alterations.
• The warranty will be invalidated in the case of unauthorized intervention on the Elephants Trunk and whenever the safety
instructions, as described in the following enclosures, are not followed.
• This instruction manual is protected by copyright. All rights reserved, especially the right of reproduction, translation and
processing using electronic systems.
• Users are responsible for all damage caused to a third party.
1.2 Description of Elephants Trunk (called ET hereafter)
• The ET consists of an adjustable well-padded, wide-strapped harness that is worn by the operator like a backpack. The
hedgetrimmer (or any other handheld machine weighing between 4,5 and 8 kg) is simply clipped onto the steel cable of the
balancer, taking the weight of the machine and transferring it to the whole of your torso. The tension of the spring (preset) in the
balancer reduces the apparent weight of the hedge trimmer by approximately 3 kg. The ET can be used on all hedge trimmers
and because the cable length follows automatically the position of the arms, you can use it at a wide working range. With your
ET you will be able to trim hedges all day long and, furthermore, because you can work with less e󰀨ort you will work faster,
more accurate and in greater safety.
• Weight ET : 3,6 kg
1.3 Instructions for reading the instruction manual
• Ilustrations and texts describe specic operating steps. All symbols which are a󰀩xed to the ET are explained in this instruction
manual.
• Texts with added signicance: Text passages with added signicance are identied using the symbols described below in order
to especially emphasize them in the instruction manual:
DANGER!
Risk of accident and severe injury to persons. A certain type of behavior is necessary or must be avoided.
WARNING!
Risk of injury to persons. A certain type of behavior prevents possible or probable injuries.
CAUTION!
Minor injuries or material damage can be prevented by a certain type of behavior.
NOTE!
Information for better use of the Elephants Trunk and in order to avoid possible operating errors.

5
www.gtmprofessional.com
Manual ET2 - EN - D09-ET20002-04
2. Instructions for safety during use
2.1 Training
• Read the instructions carefully. Be familiar with the manual, and the correct use of the ET before attempting to operate this
equipment.
• Never allow children or people unfamiliar with these instructions to use the ET. Users must be at least 16 years of age. Local
regulations can restrict the age of the operator.
• Keep in mind, that the operator or user is responsible for accidents or hazards occurring to other people or their property. Never
allow children, persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge or people
unfamiliar with these instructions to use the ET.
2.2 Preparation
• Obtain ear protection and safety glasses. Wear them at all times while operating the ET in combination with a hedge trimmer or
other motorized tool.
• While operating the ET always wear substantial footwear and long trousers. Do not operate the ET when barefoot or wearing
open shoes.
• Operate the ET in a recommended position and only on a rm, level surface.
• Before using, always visually inspect to see, that:
- All straps of the harness are in good condition and undamaged.
- The steel cable runs smoothly through the tube and across the groove rollers.
Never operate the ET while people, especially children, or pets are nearby.
• The user should be aware of the rules and regulations concerning the environment and noise levels.
• Assemble the ET completely before use.
• It is prohibited to use the ET for other use than described in this manual.
• Do not use the ET in the dark.

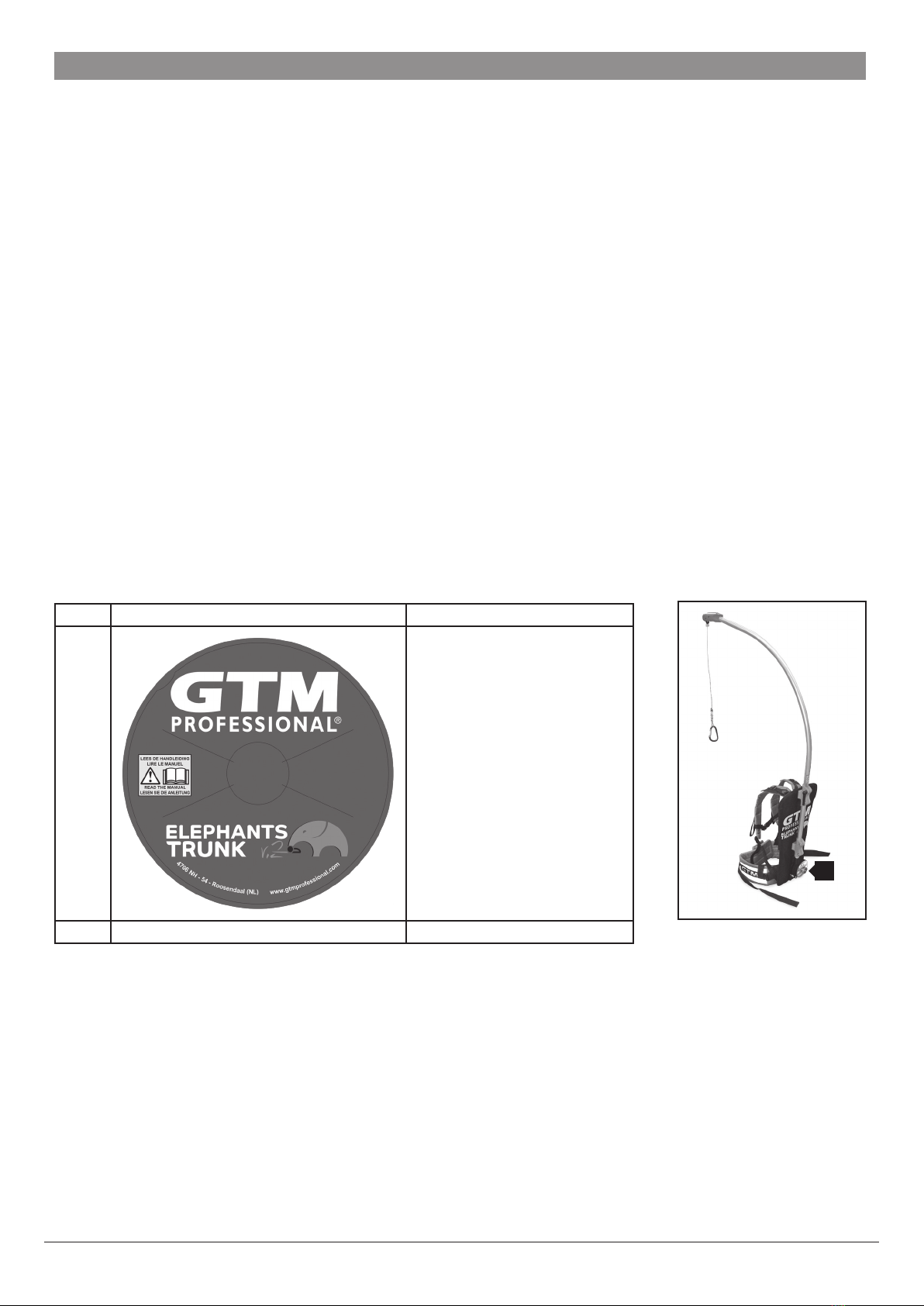

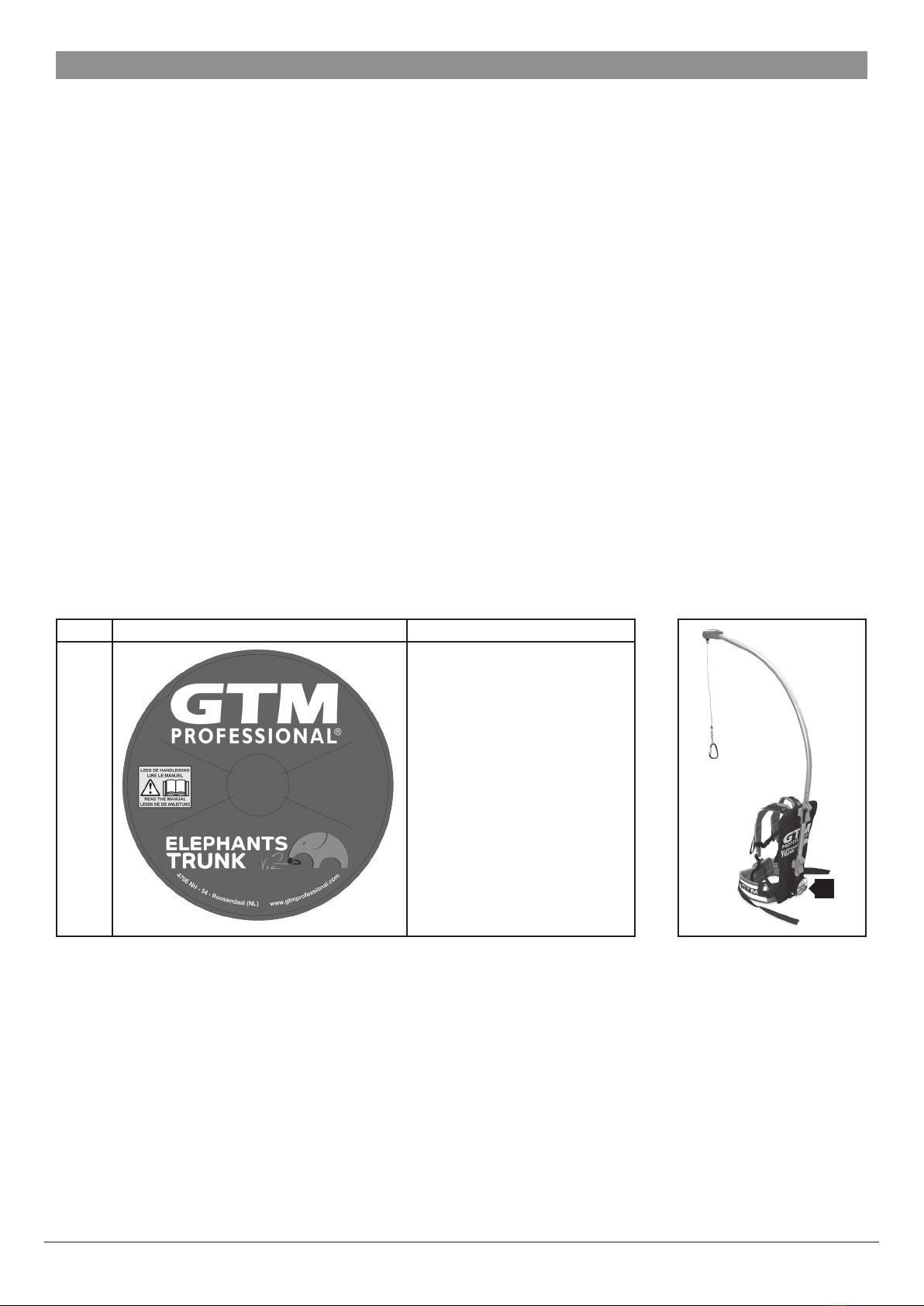

2.3 Explanation of the stickers and safety symbols (Fig. 1)
Sticker Image Explanation
1 - Read the manual before use.
- The force of the balancer is
preset in the factory to 30 N.
Fig. 1
1

6
Manual ET2 - EN - D09-ET20002-04
www.gtmprofessional.com
3. Operation
3.1 General operation
• Do not operate the ET in rain or other wet circumstances.
• Keep proper balance and footing at all times. Do not overreach.
Never operate the ET with equipment lighter than 4,5 kg. this can cause dangerous situations when the balancer lifts the
equipment towards your body or face.
Never operate the ET with defective straps or defective buckles.

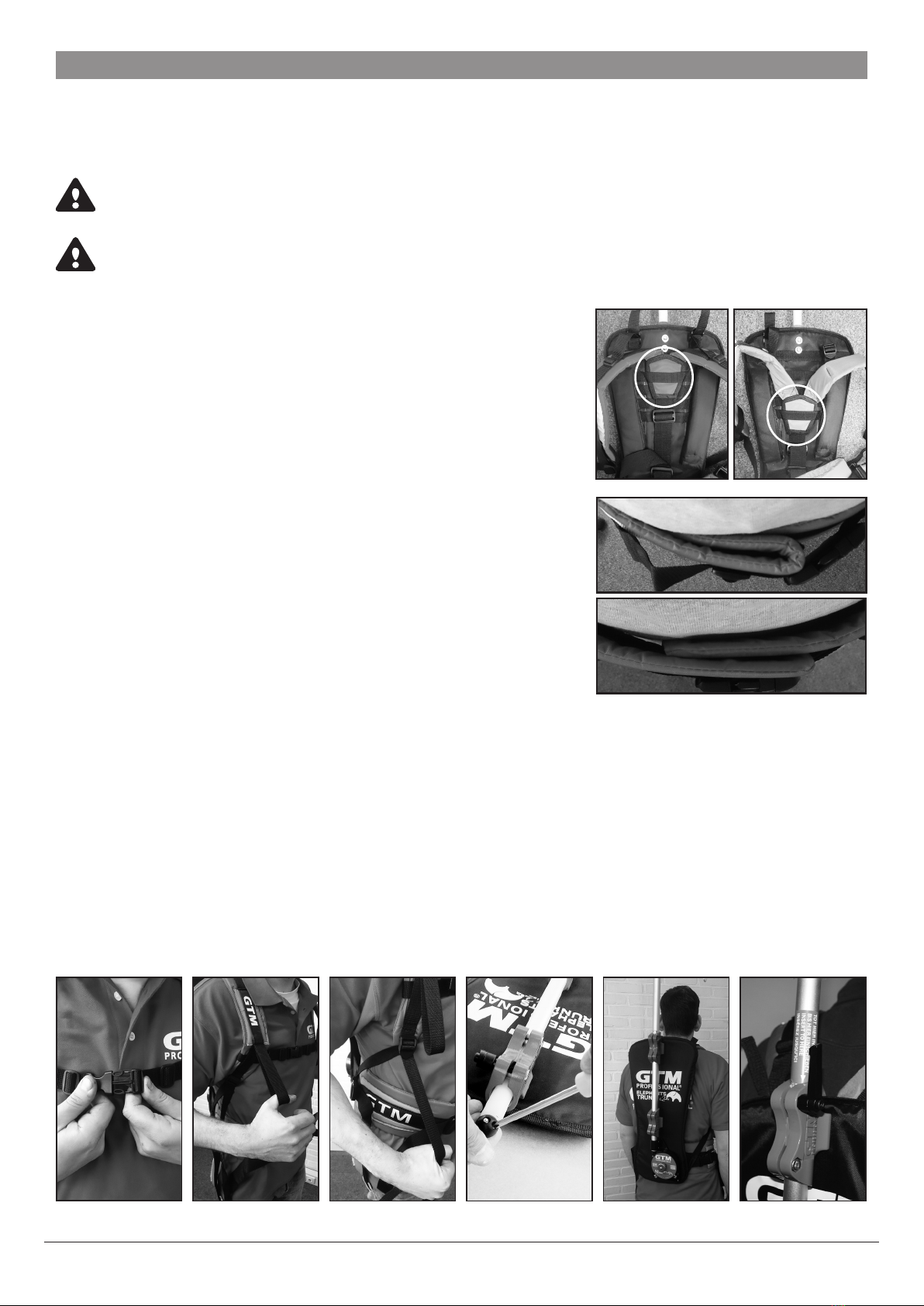

• Wearing the ET
- First determine the position of the shoulder straps on the backplate.
Tall persons can put it in the highest position (Fig. 1a). Short persons in the
lowest position (Fig. 1b).
- Put the shoulder straps over your back and close the waistband by clicking
the buckle. The waistband length can be adjusted by folding (Fig. 2a) or
unfolding (Fig. 2b) it.
- Close the chest buckle (Fig. 3). Pull the shoulder straps and lift the ET to the
desired position (Fig. 4).
- Adjust the back straps to the desired length by pulling the straps (Fig. 5).
- The spring tension of the balancer is locked to 30 N and cannot be changed.
- Adjust the stopping ball if you want to work on a xed height.
- The ET is now ready for use (Fig. 7).
- Mount the handle of the machine to the carabiner and clip this on the end of the
steel cable.
- In order to prevent the top tube of the ET coming in contact with the hedge, the top tube can be turned 15° to the left or right.
To do so loose the handle, turn the tube to the desired direction and fasten the handle (Fig. 8).
- For transportation means the ET can be disassembled. Mount the ball (Fig. 6).
Fig. 1a Fig. 1b
Fig. 2a
Fig. 2b
Fig. 3 Fig. 4 Fig. 5 Fig. 7Fig. 6 Fig. 8

7
www.gtmprofessional.com
Manual ET2 - EN - D09-ET20002-04
3.2 Maintenance and storage
• Store the ET in a dry place out of the reach of children.
• We suggest to clean the ET after every use. Remove woodchips and dust from the ET using a soft brush and or cloth.
• Replace worn or damaged parts for safety. Use only genuine replacement parts and accessories. Article numbers can be found
in the Part List Book.
• GreasethesteelcableonceaweekwithTeonspray.PutsomeTeonsprayonaclothandpullthewireasfaras
possible out of the ET. Rub the cloth with spray against the cable when let it gently slide into the ET. This guarantees a
lighter operation.
• When the ET is disassembled, make sure that no debris can fall into the open tubes.
4. Unpacking and assembly
An unpacking instruction is available inside the box. Follow the instructions carefully to prevent damage during unpacking.
The plastic sleeve on picture 9 has to be removed. This sleeve is only meant for transport protection.
Hold the steel cable (photo 10) rmly and remove the black ball. Hold the steel cable and take the curved top tube and gently slide
onto the plastic tube connector until the dotted line of the sticker is equal to the clamp (photo 11-14). The ET is now ready for use.
For further adjustment instructions see 3.1 General operation.
4.1 Parts inside the box
Choking hazard for kids playing with packaging material!
Keep packaging material out of reach from children.
The box contains the following items:
• Pre-assembled ET
• Red carabiner
• Unpacking instruction
• Manual
5. Instructions for use
5.1 Preparation
Check that the ET is assembled according to the assembly instructions. Check following points before using the ET:
• No damage to the ET
• All bolts and nuts tightened rmly
Always respect the safety and environment instructions!
5.2 Which machines can be used?
The ET can be used for reducing the working weight of machines from 4,5 kg up to 8 kg.
The ET is not meant to reduce the weight of machines weighing less than 4,5 kg. Reducing the weight of a machine
weighing less than 4,5 kg can cause dangerous situations! The balancer can lift the machine towards your body and or
face.

8
Manual ET2 - EN - D09-ET20002-04
www.gtmprofessional.com
6. Disposing of Elephants Trunk
When the ET is end-of-life, the ET needs to be scrapped. To do so, take following actions:
• Bring all parts to a specialized waste handling company.
7. Trouble shooting table
Problem Cause Solution
The steel cable is not pulled into the
balancer anymore.
- Steelcable is broken.
- Balancer spring is broken.
- Steel cable needs lubrication.
- Replace the steel cable or balancer.
- Replace balancer.
- Lubricate the steelcable with Teon
spray.
8. Warranty conditions
8.1 Warranty
You are entitled to warranty on factory- and component faults provided that the ET is used as described in the manual. Not included
are parts that are subject to wear.
8.2 Terms
For professional use: 6 months.
For private use: 2 years.
8.3 Conditions
The warranty covers the replacement of faulty parts and the corresponding labour, but not the costs of transport. The purchase
invoice is also the warranty certicate.
8.4 Exceptions
The warranty is invalidated when the operating and maintenance instructions, which are provided with the ET, have not been
followed, when an inproper use has been made, when not original spare parts have been used or when unqualied repairers have
tampered with the ET.
8.5 Where
The qualied After-Sale-Service, for repair under warranty, is available from the dealer from whom you have purchased the ET. Ask
for an invoice marked “Warranty Repair” for the repair.
9. Contact
Technische Handelmaatschappij J. de Wild BV
De Meeten 54
4706 NH Roosendaal
The Netherlands
ID: 20038295.
Tel. [phone]
E-mail: [email protected]

9
www.gtmprofessional.com
Manual ET2 - EN - D09-ET20002-04
10. EC Declaration of Conformity
Declaration according to Annex II.1.A of the Machinery Directive 2006/42/EC
This language version of the declaration is veried by the manufacturer (original declaration).
We:
Business name : Technische Handelmaatschappij J. De Wild B.V.
Adress : De Meeten 54, 4706 NH ROOSENDAAL
Country : NEDERLAND
Declare for the product described below:
Generic denomination : Elephants Trunk
Commercial name : Elephants Trunk
Type : ET2
Serialno. : n.a.
Year : 2018
Function : Body harness to reduce weight of handheld garden machinery
That all the relevant provisions of the Machinery Directive are fullled.
That the product also complies with the following European Directives:
- 2006-42-EC Safety of Machinery
- 2001/95/EC General Product Safety directive
That the following natural or legal person established in the Community is authorized to compile the technical le:
Business name : Technische Handelmaatschappij J. De Wild B.V.
Adress : De Meeten 54, 4706 NH ROOSENDAAL
Country : NEDERLAND
Done at Roosendaal, 04 April 2016.
M.C.M.C De Wild
CEO

10
Manual ET2 - NL - D09-ET20002-04
www.gtmprofessional.com
Geachte klant,
Welkom in de wereld van Green Technology Machinery!
Dank u voor het aanscha󰀨en van een van onze kwalitatief hoogwaardige GTM Professional Elephants Trunk. Om u
als klant tevreden te houden maken wij gebruik van de laatste technologieën en de best beschikbare materialen. We
kunnen ons doel alleen bereiken als u tevreden bent met uw GTM Professional Elephants Trunk.
Mocht u vragen hebben over uw GTM Professional Elephants Trunk dan kunt u uw lokale dealer contacteren.
We wensen u veel snoei plezier met uw GTM Professional Elephants Trunk.
M.C.M.C De Wild.
CEO
Technische Handelmaatschappij J. de Wild BV
De Meeten 54
NL-4706 NH Roosendaal
www.gtmprofessional.com
BELANGRIJK!
Lees deze handleiding voor gebruik.
Houd u aan de instructies en waarschuwingen zoals vermeld in deze handleiding.
Bewaar deze handleiding voor toekomstig gebruik.

11
www.gtmprofessional.com
Manual ET2 - NL - D09-ET20002-04
Inhoud
1. Introductie
1.1 Algemeen .............................................................................................................................................................. 12
1.2 Beschrijving van de Elephants Trunk........................................................................................................................... 12
1.3 Instructies voor het lezen van de handleiding ............................................................................................................. 12
2. Instructies voor veiligheid tijdens gebruik
2.1 Training .............................................................................................................................................................. 13
2.2 Voorbereiding .............................................................................................................................................................. 13
2.3 Verklaring van de waarschuwingsstickers ................................................................................................................... 13
3. Bediening
3.1 Algemene bediening .................................................................................................................................................... 14
3.2 Onderhoud en opslag .................................................................................................................................................. 15
4. Uitpak instructies en montage
4.1 Onderdelen in de verpakking....................................................................................................................................... 15
5. Gebruikshandleiding
5.1 Voorbereiding .............................................................................................................................................................. 15
5.2 Welke gereedschappen kunnen gebruikt worden in combinatie met de ET?.............................................................. 15
6. Afdanken van de ET ............................................................................................................................................................. 16
7. Storingstabel .............................................................................................................................................................. 16
8. Garantie bepalingen .............................................................................................................................................................. 16
8.1 Garantie .............................................................................................................................................................. 16
8.2 Termijnen .............................................................................................................................................................. 16
8.3 Voorwaarden .............................................................................................................................................................. 16
8.4 Uitsluiting .............................................................................................................................................................. 16
8.5 Waar .............................................................................................................................................................. 16
9. Contact .............................................................................................................................................................. 16
10. EG – Verklaring van overeenstemming ........................................................................................................................................ 17

12
Manual ET2 - NL - D09-ET20002-04
www.gtmprofessional.com
1. Introductie
1.1 Algemeen
• Door de instructies en waarschuwingen uit de handleiding te volgen, verzekert men zich van een gemakkelijke en veilige
bediening van de GTM Professional Elephants Trunk.
• Voordat begonnen wordt met de GTM Professional Elephants Trunk te werken, moet de gebruiker deze handleiding goed
hebben gelezen en begrepen.
• Deze handleiding is een deel van de machine en moet daarom in de buurt van de machine bewaard blijven. Naast deze
handleiding behoort ook de uitpak-instructie bij de machine.
• Deze handleiding bevat originele instructies van de fabrikant volgens EC Directive 2006/42/EC.
• GTM Professional streeft er continu na om onze producten verder te ontwikkelen. We behouden ons daarom het recht om
veranderingen aan te brengen in de vorm, de technische specicaties en het niveau van het apparaat ten opzichte van het
standaard apparaat. Daarom zijn de informatie en illustraties in deze handleiding onderhevig aan verandering.
• De garantie zal vervallen bij een ongeoorloofde ingreep aan de GTM Professional Elephants Trunk en bij het zich niet houden
aan de voorgeschreven veiligheidseisen.
• Alle rechten zijn voorbehouden. Niets uit deze handleiding mag worden gekopieerd, gedistribueerd of vertaald in andere talen,
geheel of gedeeltelijk, zonder voorafgaande schriftelijke toestemming van GTM Professional.
• De gebruiker is verantwoordelijk voor schade toegebracht aan derden.
1.2 Beschrijving van de Elephants Trunk (hierna ET genoemd)
• De ET is opgebouwd uit een harnas met verstelbare schouder banden voorzien van goede polstering die door de gebruiker
als een rugzak gedragen wordt. De heggenschaar (of een ander draagbaar gereedschap met een massa tussen de 4,5 kg en
8 kg) wordt eenvoudig aan de staalkabel van de katrol gekoppeld. Hierdoor worden uw armen ontlast en wordt de massa van
het gereedschap verplaatst naar uw gehele lichaam. De veerspanning (vast ingesteld) van de katrol brengt het gewicht van de
heggenschaar terug met circa 3 kg. De ET kan voor alle heggenscharen gebruikt worden, en omdat de staalkabel automatisch
de positie van de armen volgt beschikt u over een groot werkbereik. Met de ET kunt u een hele dag heggen trimmen en omdat
het minder inspannend is kunt u sneller, preciezer en veiliger werken.
• Massa ET : 3,6 kg
1.3 Instructies voor het lezen van de handleiding
• lllustraties en teksten beschrijven specieke stappen in de bediening. Alle symbolen die op de machine zijn bevestigd, worden
in deze handleiding uitgelegd.
• Belangrijke teksten: Tekst passages in de handleiding die belangrijk zijn worden aangeduid met onderstaande symbolen om ze
duidelijk te benadrukken:
GEVAAR!
Risico op ongelukken en zware verwondingen aan personen. Een bepaalde manier van handelen is vereist of moet
voorkomen worden.
WAARSCHUWING!
Risico op verwondingen aan personen. Een bepaalde manier van handelen voorkomt mogelijke of waarschijnlijke
verwondingen.
OPGELET!
Risico op kleine verwondingen of schade aan het materiaal kunnen voorkomen worden door een bepaalde manier
van handelen.
OPMERKING!
Informatie voor beter gebruik van de machine en om het voorkomen van mogelijke bedieningsfouten.

13
www.gtmprofessional.com
Manual ET2 - NL - D09-ET20002-04
2. Instructies voor veiligheid tijdens gebruik
2.1 Training
• Lees de instructies nauwkeurig. Wees bekend met de handleiding, bediening en het correcte gebruik van de ET voordat u
ermee gaat werken.
• Laat nooit kinderen of mensen die niet bekend zijn met deze instructies met de ET werken. Gebruikers van de ET moeten
minstens 18 jaar zijn. Plaatselijke regelgeving kan de leeftijd van de gebruiker beperken.
• Let er op dat de gebruiker/ bediener van de ET verantwoordelijk is voor ongelukken of gevaarlijke situaties naar andere
personen of hun bezittingen. Laat nooit kinderen, personen met fysische, zintuigelijke of mentale beperkingen, personen met
gebrek aan ervaring en kennis of personen onbekend met deze instructies de machine gebruiken.
2.2 Voorbereiding
• Verzeker u van gehoorbescherming en veiligheidsbril. Draag deze te allen tijde tijdens het bedienen van de ET in combinatie
met een heggenschaar of ander gemotoriseerd gereedschap.
• De gebruiker moet veiligheidsschoenen en geschikte broek dragen. (Goed passend en geen losse kleding met koordjes of
franjes). De ET nooit gebruiken op blote voeten of met open schoenen.
• Gebruik de ET alleen op daarvoor geschikte plekken en plaats deze op een stevige, vlakke ondergrond.
• Controleer voor ieder gebruik van de ET het volgende:
- Schouder- en buikband op beschadigingen.
- De staalkabel moet soepel in en uit de katrol lopen via de V-groef roller.
De ET nooit gebruiken in de aanwezigheid van personen, in het bijzonder kinderen, of dieren.
• De gebruiker moet zich bewust zijn van de regels en wetgeving met betrekking tot de leefomgeving en geluidsniveaus.
• Monteer de ET steeds volledig voor ieder gebruik.
• Het is niet toegestaan de ET voor andere doeleinden te gebruiken dan waar deze voor bedoeld is zoals omschreven in deze
handleiding.
• Gebruik de machine niet in het donker.
2.3 Verklaring van de waarschuwingsstickers (Fig. 1)
Sticker Afbeelding Verklaring
1 - Lees de handleiding voor
gebruik!
- De veerkracht van de katrol is
vooraf ingesteld op 30 N.
Fig. 1
1

14
Manual ET2 - NL - D09-ET20002-04
www.gtmprofessional.com
3. Bediening
3.1 Algemene bediening
• Gebruik de ET niet in de regen of andere natte omstandigheden.
• Zorg te allen tijde voor een stabiele houding en zorg dat je stevig staat. Nooit overstrekken.
De ET nooit gebruiken in combinatie met gereedschap lichter dan 4,5 kg. Dit kan tot gevaarlijke situatie leiden omdat de
katrol dan het gereedschap richting lichaam en/of gezicht kan he󰀨en.
De ET nooit gebruiken met kapotte of beschadigde banden en/ of sluitingen.
• Dragen van de ET
- Bepaal eerst de voorkeurshoogte van de schouderbanden ten opzichte van de
rugplaat. Lange personen kunnen de hoogte positie kiezen (1a) en kleine
personen de laagste positie (1b).
- Steek je armen door de schouderbanden. Sluit de buikband door de gesp vast
te klikken. De lengte van de buikband kan aangepast worden door deze in te
vouwen (Fig. 2a) of uit te vouwen (Fig. 2b).
- Klik de borst gesp dicht (Fig. 3). Trek aan de schouderbanden tot de ET op de
gewenste positie zit. (Fig. 4).
- Maak de schouderbanden op de juiste lengte door aan de spanbanden te
trekken. (Fig. 5).
- De veerkracht van de katrol is gexeerd op 30 N en kan niet worden aangepast.
- De vrije lengte van de kabel uit de buis kan aangepast worden door het
verplaatsen van de stop bal op de staalkabel.
- De ET is nu klaar voor gebruik (Fig. 7).
- Plaats de meegeleverde karabijnhaak op het gereedschap. Klik de karabijnhaak
aan de snelsluiting aan het uiteinde van de staalkabel.
- Om te voorkomen dat de top van de ET in contact komt met de heg kan de topbuis 15° naar links of rechts gedraaid worden.
Om dit te bereiken dient de handle los gedraaid te worden, de buis verdraaien in de gewenste richting en de hendel weer
vastdraaien (Fig. 8).
- Voor transport kan de ET worden gedemonteerd. Monteer daartoe de bal (Fig. 6)
Fig. 1a Fig. 1b
Fig. 2a
Fig. 3 Fig. 4 Fig. 5 Fig. 7Fig. 6 Fig. 8
Fig. 2b

15
www.gtmprofessional.com
Manual ET2 - NL - D09-ET20002-04
3.2 Onderhoud en opslag
• Bewaar de ET op een droge locatie buiten bereik van kinderen.
• Wij adviseren om de ET na ieder gebruik te reinigen. Verwijder houtsnippers en stof met een zachte borstel en / of doek.
• Vervang versleten of beschadigde onderdelen voor uw eigen veiligheid. Gebruik alleen originele onderdelen. De
onderdeelnummers staan vermeld in de bijgeleverde onderdelenlijst.
• Smeerdestaalkabeléénmaalperweekmetteonspray.Doewatteonsprayopeendoekentrekdestaalkabelzover
alsmogelijkuitdebuisvandeET.WrijfdedoekmetteonspraylangsdestaalkabelterwijludezelangzaamindeET
laat glijden. Dit garandeert een lichtere werking.
• Let op dat bij een gedemonteerde ET geen vuil in de open buizen kan komen.
4. Uitpak instructies en montage
Uitpak en montage instructie zitten in de verpakking. Volg de instructies nauwgezet ter voorkoming van schade aan uw ET.
De plastic hoes (foto 9) verwijderen. Deze hoes fungeert alleen als transport bescherming.
Houd de staalkabel (foto 10) goed vast en verwijder het zwarte bolletje. Houd de staalkabel vast en pak de gebogen topbuis
en plaats deze voorzichtig over het kunststof verbindingsstuk tot de stippellijn van de stikker gelijk met de klem zit (foto 11-14).
Draai de klemhefboom op de buisklem vast (foto 15-18). De ET is nu klaar voor gebruik. Voor verdere instelmogelijkheden zie 3.1
Algemene bediening.
4.1 Onderdelen in de verpakking
Verstikkingsgevaar voor kinderen die met het verpakkingsmateriaal spelen!
Houd verpakkingsmateriaal uit de buurt van kinderen.
In de verpakking bevinden zich de volgende onderdelen:
• Voorgemonteerde ET
• Rode karabijnhaak
• Uitpak instructie
• Handleiding
5. Gebruikshandleiding
5.1 Voorbereiding
Controleer of de ET op de juiste manier is geassembleerd conform de montage instructies. Controleer de volgende onderdelen
voor ieder gebruik van de ET:
• Geen beschadigingen waarneembaar
• Alle bouten en moeren zitten goed vast
Neem altijd de veiligheids- en omgevingsrichtlijnen in acht!
5.2 Welke gereedschappen kunnen gebruikt worden in combinatie met de ET?
De ET kan worden toegepast voor het reduceren van de massa van gereedschappen van 4,5 kg tot 8 kg.
De ET is niet bedoeld om de massa van gereedschappen met een gewicht kleiner dan 4,5 kg te reduceren. Reductie van
de massa van gereedschappen met een massa van kleiner dan 4,5 kg kan tot gevaarlijke situaties leiden! De katrol kan
het gereedschap richting lichaam en / of gezicht he󰀨en!

16
Manual ET2 - NL - D09-ET20002-04
www.gtmprofessional.com
6. Afdanken van de Elephants Trunk
Wanneer de ET versleten is moet deze naar een o󰀩ciële afvalverwerker gebracht worden.
7. Storingstabel
Probleem Oorzaak Oplossing
De staalkabel wordt niet meer in de ET
getrokken.
- Staalkabel is gebroken.
- Veer van katrol is gebroken.
- Staalkabel moet gesmeerd worden.
- Vervang de staalkabel of de katrol.
- Vervang de katrol.
- Smeer de staalkabel met teonspray.
8. Garantie bepalingen
8.1 Garantie
U heeft garantie op fabrieks- en materiaalfouten mits de machine wordt gebruikt zoals beschreven in de handleiding.
Hiervan uitgesloten zijn slijtagedelen.
8.2 Termijnen
Bij professioneel-gebruik 6 maanden.
Bij privégebruik 2 jaar.
8.3 Voorwaarden
De garantie dekt zowel onderdelen als arbeidsloon, echter niet de transportkosten. De aankoopfactuur is tevens het garantiebewijs.
8.4 Uitsluiting
De garantie vervalt wanneer de gebruiks- en onderhoudsvoorschriften zoals bijgeleverd niet worden opgevolgd, wanneer de ET
oneigenlijk gebruikt wordt, wanneer geen originele onderdelen gebruikt worden of wanneer er niet toegestane veranderingen aan
de ET zijn aangebracht.
8.5 Waar
Voor reparaties onder garantie wendt u zich altijd tot de dealer waar u de ET gekocht heeft. Vraag van uw reparatie een
garantienota.
9. Contact
Technische Handelmaatschappij J. de Wild BV
De Meeten 54
4706 NH Roosendaal
Nederland
ID: 20038295.
Tel. [phone]
E-mail: [email protected]

17
www.gtmprofessional.com
Manual ET2 - NL - D09-ET20002-04
10. EG – Verklaring van overeenstemming
Verklaring volgens Bijlage II.1.A van de Machinerichtlijn 2006/42/EC
Deze versie is vertaald uit de originele Engelstalige verklaring.
Wij:
Bedrijfsnaam : Technische Handelmaatschappij J. De Wild B.V.
Adres : De Meeten 54, 4706 NH ROOSENDAAL
Land : NEDERLAND
Verklaren hierbij dat onderstaand product:
Algemene benaming : Elephants Trunk
Commerciële benaming : Elephants Trunk
Type : ET2
Serienummer : n.v.t.
Jaar : 2018
Functie : Harnas om het gewicht van draagbare tuinmachines te verminderen
Dat aan alle relevante bepalingen van de Machinerichtlijn is voldaan.
Dat het product ook voldoet aan de volgende Europese Richtlijnen:
- 2006-42-EC Machinerichtlijn
- 2001/95/EC Algemene productveiligheid
Dat de volgende persoon geautoriseerd is om het technisch dossier samen te stellen:
Bedrijfsnaam : Technische Handelmaatschappij J. De Wild B.V.
Adres : De Meeten 54, 4706 NH ROOSENDAAL
Land : NEDERLAND
Done at Roosendaal, 04 April 2016.
M.C.M.C De Wild
CEO

18
Manual ET2 - FR - D09-ET20002-04
www.gtmprofessional.com
Cher Client,
Bienvenue dans le monde de Green Technology Machinery !
Nous vous remercions beaucoup pour l’achat d’un harnais trompe d’éléphant GTM Professional de haute qualité. An
de vous satisfaire, nous avons fabriqué ce harnais en utilisant les dernières technologies et en utilisant les meilleurs
matériaux disponibles. Nous aurons atteint notre objectif seulement si vous êtes satisfait de votre harnais Trompe
d’éléphant. Si vous avez des questions concernant votre harnais trompe d’éléphant, n’hésitez pas à contacter votre
distributeur local.
Nous vous souhaitons des travaux de taille agréables avec votre harnais trompe d’éléphant GTM Professional.
M.C.M.C De Wild.
CEO
Technische Handelmaatschappij J. de Wild BV
De Meeten 54
NL-4706 NH Roosendaal
www.gtmprofessional.com
NOTE IMPORTANTE !
Lire ce manuel attentivement avant utilisation.
Gardez les instructions et les consignes de sécurité comme mentionné dans ce manuel.
Conserver ce manuel pour consultation ultérieure.

19
www.gtmprofessional.com
Manual ET2 - FR - D09-ET20002-04
Sommaire
1. Introduction
1.1 Généralité .............................................................................................................................................................. 20
1.2 Description de la Trompe d’éléphant ........................................................................................................................... 20
1.3 Instructions pour comprendre ce manuel.................................................................................................................... 20
2. Instructions de sécurité
2.1 Formation .............................................................................................................................................................. 21
2.2 Préparation .............................................................................................................................................................. 21
2.3 Signication des autocollants et des pictogrammes de sécurité ................................................................................. 21
3. Utilisation
3.1 Utilisation générale ...................................................................................................................................................... 22
3.2 Entretien et stockage ................................................................................................................................................... 22
4. Déballage et montage
4.1 Liste des pièces dans le carton ................................................................................................................................... 23
5. Instructions d’utilisation
5.1 Préparation .............................................................................................................................................................. 23
5.2 Quelles machines peuvent être utilisées? ................................................................................................................... 23
6. Recyclage du harnais Trompe d’Elephant ................................................................................................................................... 24
7. Tableau problèmes / solutions ...................................................................................................................................................... 24
8. Conditions de garantie .............................................................................................................................................................. 24
8.1 Garantie .............................................................................................................................................................. 24
8.2 Durée .............................................................................................................................................................. 24
8.3 Conditions .............................................................................................................................................................. 24
8.4 Exceptions .............................................................................................................................................................. 24
8.5 Où .............................................................................................................................................................. 24
9. Contact .............................................................................................................................................................. 24
10. Déclaration de Conformité CE ...................................................................................................................................................... 25

20
Manual ET2 - FR - D09-ET20002-04
www.gtmprofessional.com
1. Introduction
1.1 Généralité
• Suivre les instructions et les avertissements de ce manuel assure une manipulation douce, e󰀩cace et sans danger du harnais
Trompe d’éléphant.
• Avant de travailler avec le harnais Trompe d’éléphant, l’opérateur doit lire attentivement et comprendre ce manuel.
• Ce manuel fait partie du harnais Trompe d’éléphant et doit être gardé à proximité du harnais trompe d’éléphant. En plus, la
consigne de déballage fait également partie du harnais Trompe d’éléphant.
• Ce manuel constitue les instructions originales du fabricant respectant la Directive CE 2006/42/EC.
• GTM Professional s’e󰀨orce continuellement de développer sa gamme de produits. Par conséquent, nous nous réservons
le droit d’apporter des modications au formulaire, aux spécications techniques et le niveau de l’équipement de nos
équipements standard. Pour cette raison, les informations et les illustrations de ce manuel sont susceptibles d’être modiées.
• La Garantie sera invalidée si une intervention est faite sur le harnais Trompe d’éléphant sans autorisation et si les consignes de
sécurité ne sont respectées comme décrit dans ce manuel.
• Ce manuel est protégé par copyright. Tous les droits sont réservés, en particulier le droit de reproduction, de traduction et de
traitement à l’aide de systèmes électroniques.
• Les utilisateurs sont responsables des dommages causés à une tierce personne.
1.2 Description du harnais Trompe d’éléphant (appelé ET ci-dessous)
• Le ET est un harnais réglable rembourré avec de large bretelles qui se porte comme un sac à dos. Le taille-haies (ou toute
autre machine portative pesant entre 4,5 et 8 kg) est simplement clipsé au câble acier de l’équilibreur répartissant le poids de
l’outil sur l’ensemble de votre torse. La tension du ressort (préréglée) de l’équilibreur réduit le poids réel du taille-haies par 3 kg
environs. L’ET peut être utilisé avec tous les taille-haies et parce que la longueur du câble suit automatiquement la position des
bras, vous pouvez l’utiliser dans un large éventail de tâches. Avec votre ET vous pourrez tailler des haies toute une journée et,
comme vous travaillez avec moins d’e󰀨ort le travail est plus rapide, plus précis et en toute sécurité.
• Poids du ET : 3,6 kg
1.3 Instructions pour comprendre ce manuel.
• Les illustrations et les textes décrivent les étapes des utilisations spéciques. Tous les symboles qui sont sur le ET sont
expliqués dans ce manuel.
• Textes d’importance accrue: les textes d’importance accrue sont identiés par les pictogrammes suivants pour les mettre en
évidence dans ce manuel:
DANGER!
Risque d’accident et de blessures graves. Un certain comportement est nécessaire ou doit être évité
WARNING!
Risque de blessure corporelle. Un certain comportement prévient les blessures possibles ou probables.
CAUTION!
Dommages matériels ou blessures mineures peuvent être évités par un certain comportement.
NOTE!
Informations pour une meilleure utilisation du Harnais Trompe d’éléphant et pour éviter des erreurs de
fonctionnement possibles.
