GTV KO-SR100-30-10 User manual

1.
2. 3.
8 x
x4
x 4
2. Prowadnica kulkowa H35 L-450 3. Prowadnica rolkowa L-450
1. Prowadnica kulkowa H45 L-450
4.
1. kosz druciany 30/ 40/ 50 / 60
2. Mocowanie kosza 1
3. Mocowanie kosza 2
4. Wkręty montażowe - kpl
Kosz druciany bez prowadnic
Zastosowanie
Parametry
Pakowanie
Skład zestawu:
- garderoba
- pełny wysuw zależny od uzytej prowadnicy
- materiał stal + tworzywo sztuczne
- prowadnica rolkowa, kulkowa H35, H45
Produkty powiązane:
ZASTOSOWANIE / APPLICATION / ПРИМЕНЕНИЕ
PARAMETRY / CHARACTERISTICS / ХАРАКТЕРИСТИКИ
PAKOWANIE / PACKING / УПАКОВКА
SKŁAD ZESTAWU / SET INCLUDES / КОМПЛЕКТАЦИЯ
1.
2. 3.
8 x
x4
x 4
2. Prowadnica kulkowa H35 L-450 3. Prowadnica rolkowa L-450
1. Prowadnica kulkowa H45 L-450
4.
1. kosz druciany 30/ 40/ 50 / 60
2. Mocowanie kosza 1
3. Mocowanie kosza 2
4. Wkręty montażowe - kpl
Kosz druciany bez prowadnic
Zastosowanie
Parametry
Pakowanie
Skład zestawu:
- garderoba
- pełny wysuw zależny od uzytej prowadnicy
- materiał stal + tworzywo sztuczne
- prowadnica rolkowa, kulkowa H35, H45
Produkty powiązane:
KOSZ DRUCIANY BEZ PROWADNIC
WIRE BASKET WITHOUT SLIDES
ПРОВОЛОЧНАЯ КОРЗИНА БЕЗ НАПРАВЛЯЮЩИХ
2 43
1
1.
2. 3.
8 x
x4
x 4
2. Prowadnica kulkowa H35 L-450 3. Prowadnica rolkowa L-450
1. Prowadnica kulkowa H45 L-450
4.
1. kosz druciany 30/ 40/ 50 / 60
2. Mocowanie kosza 1
3. Mocowanie kosza 2
4. Wkręty montażowe - kpl
Kosz druciany bez prowadnic
Zastosowanie
Parametry
Pakowanie
Skład zestawu:
- garderoba
- pełny wysuw zależny od uzytej prowadnicy
- materiał stal + tworzywo sztuczne
- prowadnica rolkowa, kulkowa H35, H45
Produkty powiązane:
x 1
KO-SR100-30-10
Szuflada regulowana 30, wysokość 100 mm, biała, bez prowadnic
Adjustable drawer 30, height 100 mm, white, without slides
Регулируемый выдвижной ящик 30, высота 100 мм, белый, без направляющих
KO-SR100-30-OC
Szuflada regulowana 30, wysokość 100 mm, ocynk, bez prowadnic
Adjustable drawer 30, height 100 mm, galvanized, without slides
Регулируемый выдвижной ящик 30, высота 100 мм, оцинкованный, без направляющих
KO-SR100-40-10
Szuflada regulowana 40, wysokość 100 mm, biała, bez prowadnic
Adjustable drawer 40, height 100 mm, white, without slides
Регулируемый выдвижной ящик 40, высота 100 мм, белый, без направляющих
KO-SR100-40-OC
Szuflada regulowana 40, wysokość 100 mm, ocynk, bez prowadnic
Adjustable drawer 40, height 100 mm, galvanized, without slides
Регулируемый выдвижной ящик 40, высота 100 мм, оцинкованный, без направляющих
KO-SR100-50-10
Szuflada regulowana 50, wysokość 100 mm, biała, bez prowadnic
Adjustable drawer 50, height 100 mm, white, without slides
Регулируемый выдвижной ящик 50, высота 100 мм, белый, без направляющих
KO-SR100-50-OC
Szuflada regulowana 50, wysokość 100 mm, ocynk, bez prowadnic
Adjustable drawer 50, height 100 mm, galvanized, without slides
Регулируемый выдвижной ящик 50, высота 100 мм, оцинкованный, без направляющих
KO-SR100-60-10
Szuflada regulowana 60, wysokość 100 mm, biała, bez prowadnic
Adjustable drawer 60, height 100 mm, white, without slides
Регулируемый выдвижной ящик 60, высота 100 мм, белый, без направляющих
KO-SR100-60-OC
Szuflada regulowana 60, wysokość 150 mm, ocynk, bez prowadnic
Adjustable drawer 60, height 150 mm, galvanized, without slides
Регулируемый выдвижной ящик 60, высота 150 мм, оцинкованный, без направляющих
KO-SR150-30-10
Szuflada regulowana 30, wysokość 150 mm, biała, bez prowadnic
Adjustable drawer 30, height 150 mm, white, without slides
Регулируемый выдвижной ящик 30, высота 150 мм, белый, без направляющих
KO-SR150-30-OC
Szuflada regulowana 30, wysokość 150 mm, ocynk, bez prowadnic
Adjustable drawer 30, height 150 mm, galvanized, without slides
Регулируемый выдвижной ящик 30, высота 150 мм, оцинкованный, без направляющих
KO-SR150-40-10
Szuflada regulowana 40, wysokość 150 mm, biała, bez prowadnic
Adjustable drawer 40, height 150 mm, white, without slides
Регулируемый выдвижной ящик 40, высота 150 мм, белый, без направляющих
KO-SR150-40-OC
Szuflada regulowana 40, wysokość 150 mm, ocynk, bez prowadnic
Adjustable drawer 40, height 150 mm, galvanized, without slides
Регулируемый выдвижной ящик 40, высота 150 мм, оцинкованный, без направляющих
KO-SR150-50-10
Szuflada regulowana 50, wysokość 150 mm, biała, bez prowadnic
Adjustable drawer 50, height 150 mm, white, without slides
Регулируемый выдвижной ящик 50, высота 150 мм, белый, без направляющих
KO-SR150-50-OC
Szuflada regulowana 50, wysokość 150 mm, ocynk, bez prowadnic
Adjustable drawer 50, height 150 mm, galvanized, without slides
Регулируемый выдвижной ящик 50, высота 150 мм, оцинкованный, без направляющих
KO-SR150-60-10
Szuflada regulowana 60, wysokość 150 mm, biała, bez prowadnic
Adjustable drawer 60, height 150 mm, white, without slides
Регулируемый выдвижной ящик 60, высота 150 мм, белый, без направляющих
KO-SR150-60-OC
Szuflada regulowana 60, wysokość 150 mm, ocynk, bez prowadnic
Adjustable drawer 60, height 150 mm, galvanized, without slides
Регулируемый выдвижной ящик 60, высота 150 мм, оцинкованный, без направляющих
KO-SR200-30-10
Szuflada regulowana 30, wysokość 200 mm, biała, bez prowadnic
Adjustable drawer 30, height 200 mm, white, without slides
Регулируемый выдвижной ящик 30, высота 200 мм, белый, без направляющих
KO-SR200-30-OC
Szuflada regulowana 30, wysokość 200 mm, ocynk, bez prowadnic
Adjustable drawer 30, height 200 mm, galvanized, without slides
Регулируемый выдвижной ящик 30, высота 200 мм, оцинкованный, без направляющих
KO-SR200-40-10
Szuflada regulowana 40, wysokość 200 mm, biała, bez prowadnic
Adjustable drawer 40, height 200 mm, white, without slides
Регулируемый выдвижной ящик 40, высота 200 мм, белый, без направляющих
KO-SR200-40-OC
Szuflada regulowana 40, wysokość 200 mm, ocynk, bez prowadnic
Adjustable drawer 40, height 200 mm, galvanized, without slides
Регулируемый выдвижной ящик 40, высота 200 мм, оцинкованный, без направляющих
KO-SR200-50-10
Szuflada regulowana 50, wysokość 200 mm, biała, bez prowadnic
Adjustable drawer 50, height 200 mm, white, without slides
Регулируемый выдвижной ящик 50, высота 200 мм, белый, без направляющих
KO-SR200-50-OC
Szuflada regulowana 50, wysokość 200 mm, ocynk, bez prowadnic
Adjustable drawer 50, height 200 mm, galvanized, without slides
Регулируемый выдвижной ящик 50, высота 200 мм, оцинкованный, без направляющих
KO-SR200-60-10
Szuflada regulowana 60, wysokość 200 mm, biała, bez prowadnic
Adjustable drawer 60, height 200 mm, white, without slides
Регулируемый выдвижной ящик 60, высота 200 мм, белый, без направляющих
KO-SR200-60-OC
Szuflada regulowana 60, wysokość 200 mm, ocynk, bez prowadnic
Adjustable drawer 60, height 200 mm, galvanized, without slides
Регулируемый выдвижной ящик 60, высота 200 мм, оцинкованный, без направляющих
1. kosz druciany 30/40/50/60
wire basket 30/40/50/60
проволочная корзина 30/40/50/60
2. Mocowanie kosza 1
Basket fixing 1
Крепление корзины 1
3. Mocowanie kosza 2
Basket fixing 2
Крепление корзины 2
4. Wkręty montażowe - kpl
Mounting screws - set
Крепежные винты – комплект
garderoba / wardrobe / гардероб
pełny wysuw zależny od uzytej prowadnicy / full extension depending on used slide / полное выдвижение в
зависимости от используемой направляющей
materiał stal + tworzywo sztuczne / material steel + plastic / материал сталь + пластик
prowadnica rolkowa, kulkowa H35, H45 / roller slide, ball-bearing slide H35, H45 / роликовая, шариковая
направляющая H35, H45
Powiązane produkty
Related products
Связанных с ними продуктов
1. Prowadnica kulkowa H45 L-450
1. ball bearing slide H45 L-450
1. Направляющая шариковая H45 L-450
2. Prowadnica kulkowa H35 L-450
2. ball bearing slide H35 L-450
2. Направляющая шариковая H35 L-450
3. Prowadnica rolkowa L-450
3. roller slide L-450
3. Направляющая роликовая L-450

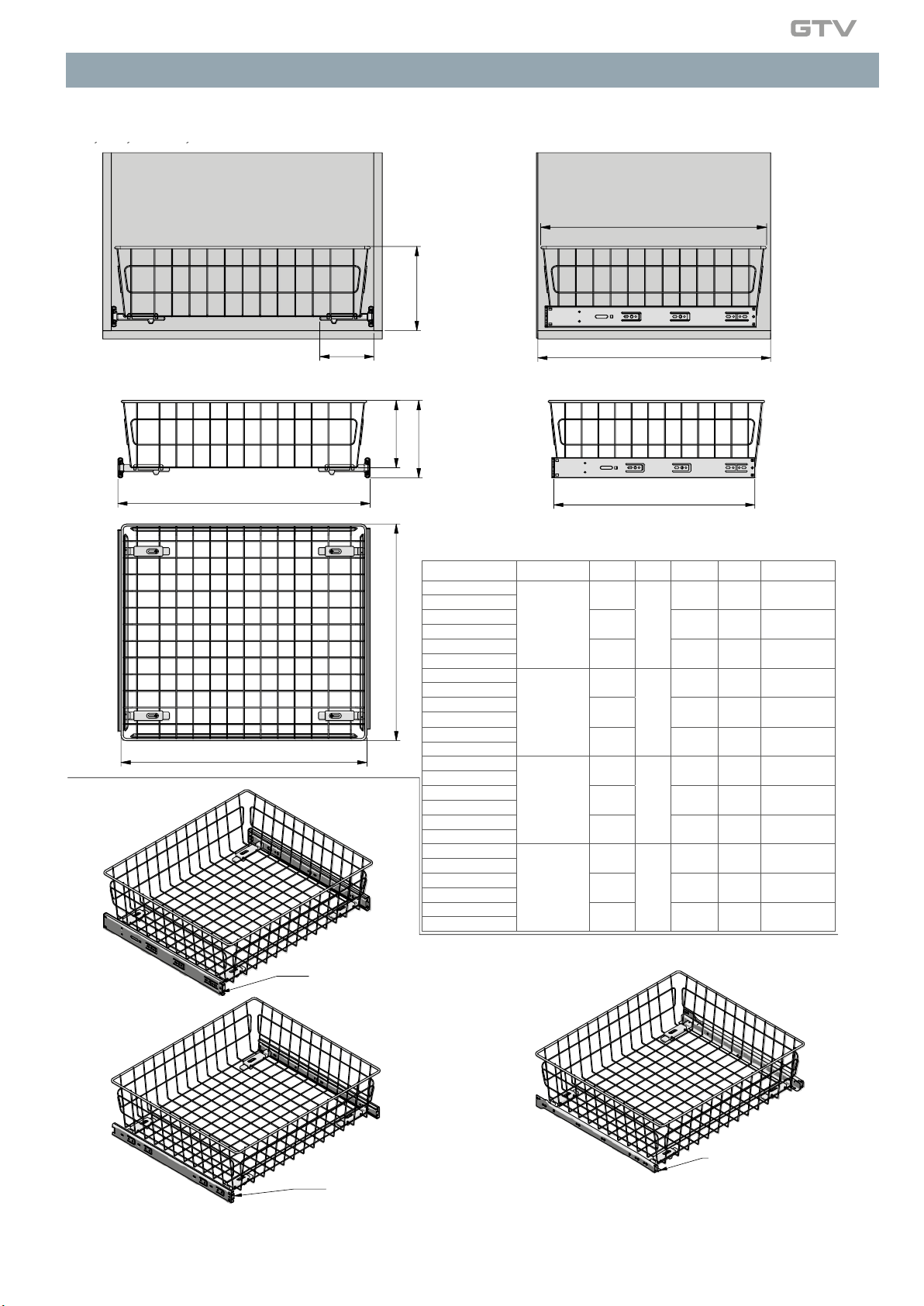

PLANOWANIE
Wymiary zabudowy Rozstaw otworów montażowych w korpusie
Wymiary produktu
500min
485
116
S
C+5
C/C1/C2
H
450L-
A
485
H45
Zastosowanie:
prowadnica rolkowa
H35
PLANOWANIE / PLANNING / ПРОЕКТИРОВАНИЕ
Wymiary zabudowy
Cabinet planning information
Размер установки
Wymiary produktu
Product dimensions
Размеры продукта
prowadnica rolkowa
roller slide
направляющая роликовая
Zastosowanie
Application
Применение
Rozstaw otworów montażowych w korpusie
Spacing of mounting holes in the body
Расстояние между монтажными отверстиями в корпусе
Prowadnice kulkowe H45/H35
Ball-bearing slides H45 / H35
Направляющие шариковые H45/H35
INDEX S min - max H A C (H45) C1 (H35) C2 (rolkowe / roller /
роликовые)
KO-SR100-30-10
260-285
100
255
123 118 115
KO-SR100-30-OC
KO-SR150-30-10 150 173 168 165
KO-SR150-30-OC
KO-SR200-30-10 200 223 218 215
KO-SR200-30-OC
KO-SR100-40-10
360-385
100
355
123 118 115
KO-SR100-40-OC
KO-SR150-40-10 150 173 168 165
KO-SR150-40-OC
KO-SR200-40-10 200 223 218 215
KO-SR200-40-OC
KO-SR100-50-10
460-485
100
455
123 118 115
KO-SR100-50-OC
KO-SR150-50-10 150 173 168 165
KO-SR150-50-OC
KO-SR200-50-10 200 223 218 215
KO-SR200-50-OC
KO-SR100-60-10
560-585
100
555
123 118 115
KO-SR100-60-OC
KO-SR150-60-10 150 173 168 165
KO-SR150-60-OC
KO-SR200-60-10 200 223 218 215
KO-SR200-60-OC

H45 L-450 H35 L-450 Prowadnica rolkowa L-450
1. Wybierz prowadnice
2. Montaż dla prowadnicy kulkowej
2.1
2.1 a 2.2
2.2 a
2.3
2.3 a
2.4 Wybierz otwory montażowe 2.5 Zamontuj prowadnice
lub lub
X
X1
MONTAŻ:
H45 L-450 H35 L-450 Prowadnica rolkowa L-450
1. Wybierz prowadnice
2. Montaż dla prowadnicy kulkowej
2.1
2.1 a 2.2
2.2 a
2.3
2.3 a
2.4 Wybierz otwory montażowe 2.5 Zamontuj prowadnice
lub lub
X
X1
MONTAŻ:

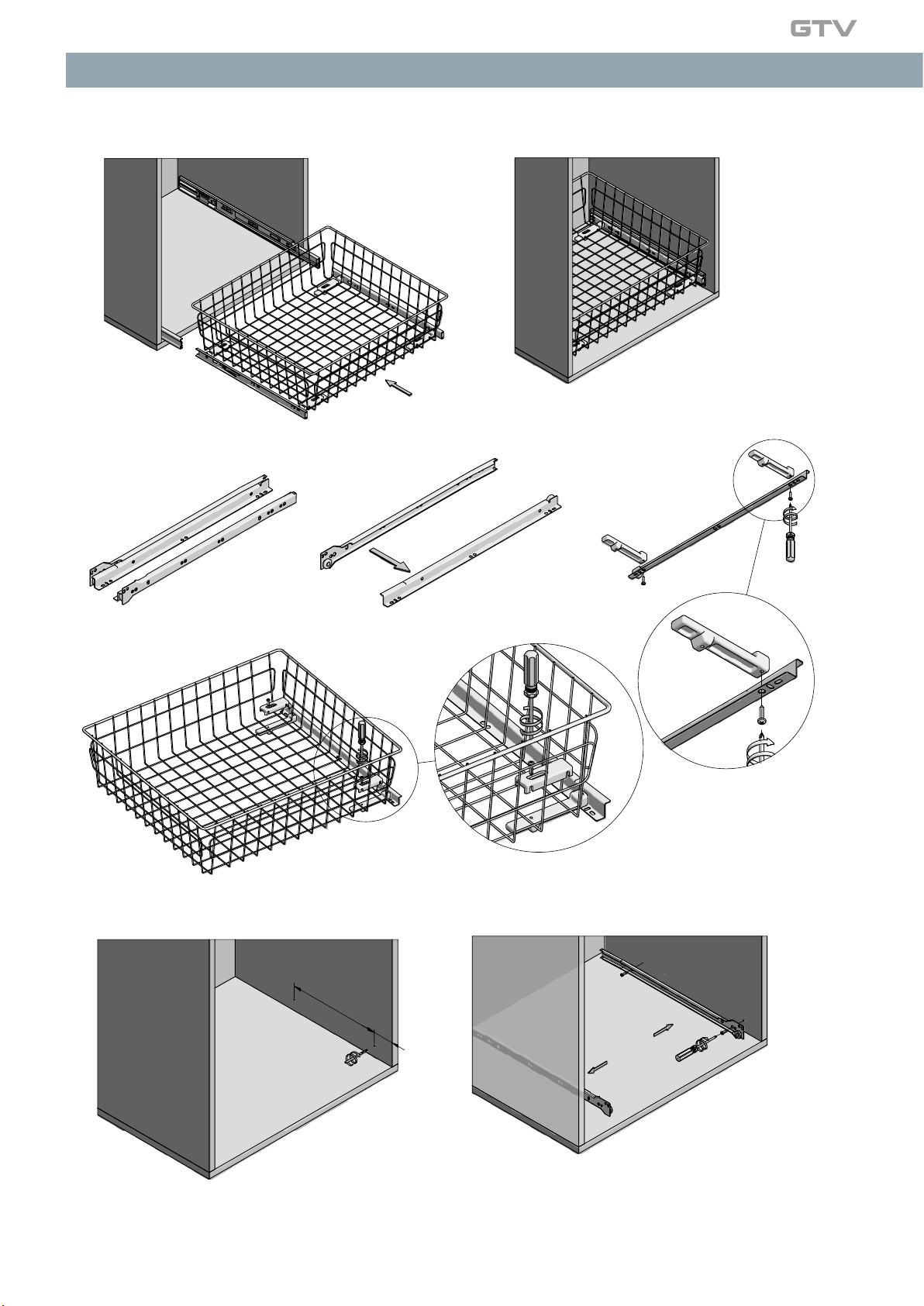

MONTAŻ (VERSALITE PLUS) / ASSEMBLY (VERSALITE PLUS) / УСТАНОВКА (VERSALITE PLUS)
1. Wybierz prowadnice
Select the slides
Выберите направляющие
2. Montaż dla prowadnicy kulkowej
Installation for a ball-bearing slide
Сборка шариковой направляющей
2.4 Wybierz otwory montażowe
Select mounting holes
Выберите монтажные отверстия
2.5 Zamontuj prowadnice
Install the slides
Установите направляющие
Prowadnica rolkowa L-450
Roller slide L-450
Направляющая роликовая L-450

MONTAŻ (VERSALITE PLUS) / ASSEMBLY (VERSALITE PLUS) / УСТАНОВКА (VERSALITE PLUS)
CLICK
CLICK
2.6 Zamontuj kosz
2.7 Zakliknij kosz w prowadnicach
3. Montaż dla prowadnicy rolkowej
3.2 3.3 a
3.3
3.4 a
3.4
3.5 Wybierz otwory montażowe 3.6 Zamontuj prowadnice
3.1
X1X
2.6 Zamontuj kosz
Install the basket
Установите корзину
3. Montaż dla prowadnicy rolkowej
Installation for a roller slide
Сборка роликовой направляющей
3.5 Wybierz otwory montażowe
Select mounting holes
Выберите монтажные отверстия
3.6 Zamontuj prowadnice
Install the slides
Установите направляющие

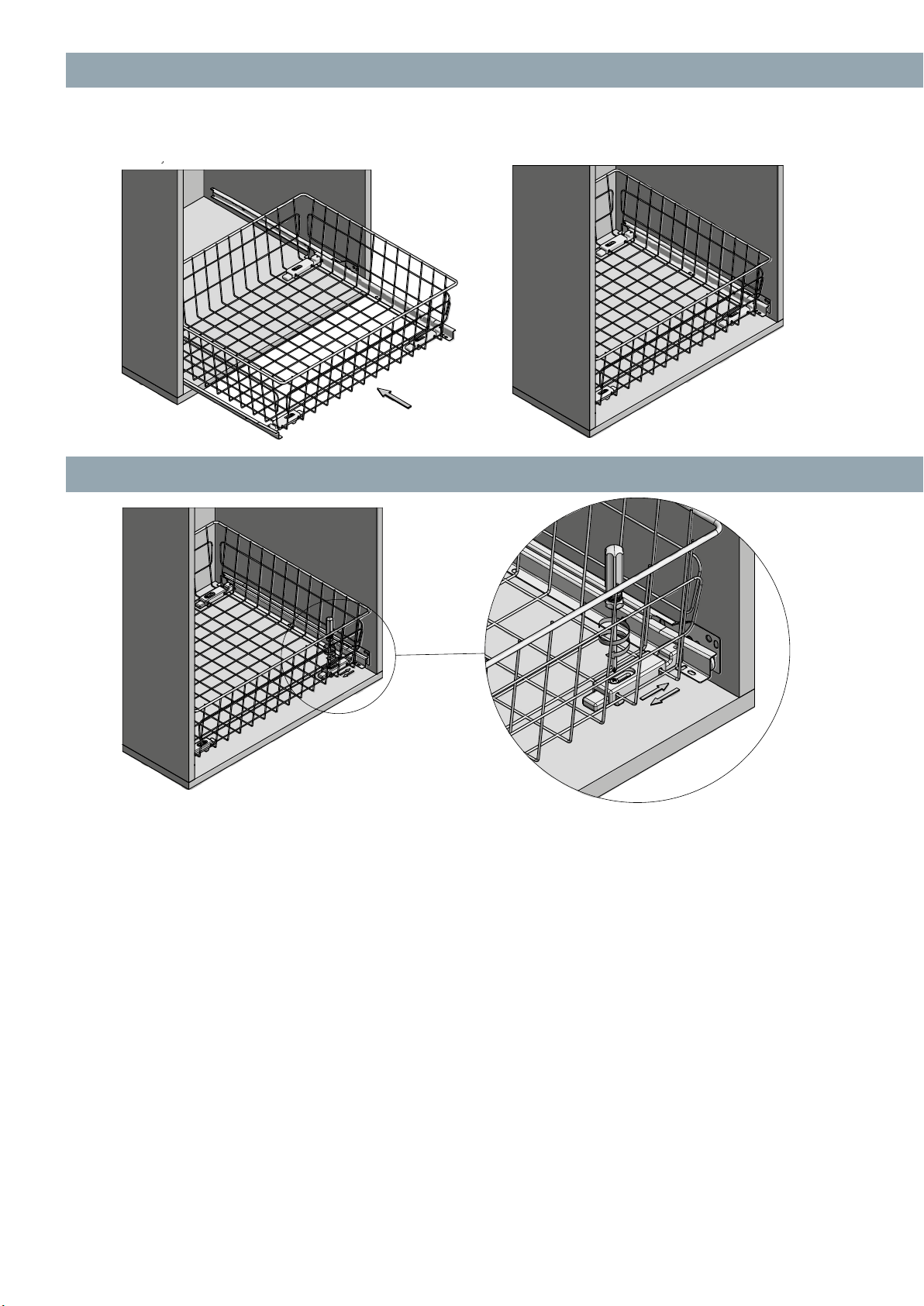

2.7 Zakliknij kosz w prowadnicach
Click the basket in the slides
Защелкните корзину в направляющих

3.7 Zamontuj kosz 3.8 Zamontuj kosz
CLICK
CLICK
Regulacja:
MONTAŻ (VERSALITE PLUS) / ASSEMBLY (VERSALITE PLUS) / УСТАНОВКА (VERSALITE PLUS)
REGULACJA / ADJUSTMENT / РЕГУЛИРОВКА
3.7 Zamontuj kosz
Install the basket
Установите корзину
3.8 Zamontuj kosz
Install the basket
Установите корзину
