GYS GYSPOT PTI-s7 400 V User manual

73502_V4_02/06/2023 www.gys.fr
FR 2-9 / 10-31 / 98-108 GYSPOT PTI-s7
400 V
EN 2-9 / 32-54 / 98-108
DE 2-9 / 55-75 / 98-108
ES 2-9 / 76-97 / 98-108

2
GYSPOT PTI S7
MONTAGE SUPPORT / ASSEMBLY OF SUPPORT / MONTAGE HALTERUNG / MONTAJE DEL SOPORTE
PROTOTYPE
PROTOTYPE
PROTOTYPE
OPTIONS / OPTIONEN / OPCIONES / ВАРИАНТЫ / OPTIES / OPZIONI
a
b
PROTOTYPE
a = 56131 : Enrouleur de cables / Cable reel
b = 56139 : Support plastique marteau à inertie / Plastic inertia hammer holder
M6x16 (x4)
10 N·m
M6x16 (x4)
10 N·m
M5x20 (x6)
6 N·m
M5x12 (x2)
6 N·m

3
GYSPOT PTI S7 FR
MONTAGE SUPPORT BRAS / ASSEMBLY OF ARM SUPPORT / MONTAGE ARM / MONTAJE DEL SOPORTE PARA
BRAZO
PROTOTYPE
M5x12 (x4)
6 N·m

4
GYSPOT PTI S7
MONTAGE POTENCE / ASSEMBLY OF OVERHANGING ARM / MONTAGE AUSLEGER / MONTAJE DEL SOPORTE GRÚA
1 | A : x2 : M6 x16 x2 : M6 B : x2 : M8 x 25 x2 : M8 x 25 C : x1 : M8 x16
B
C
A
A
B
2| x1 : M6 x16 x1 : M6

5
GYSPOT PTI S7
3| x3 : M8 x 60 x3 : M8 x1

6
GYSPOT PTI S7
4|
250 cm max.
99 inch max.
14 kg max.
31 lb max.
Pour régler la tension du câble de l’équilibreur, l’utilisateur doit impérativement mettre la pince en charge sur le câble.
To adjust the tension of the cable in the pulley system, the user must place the clamp on the cable.
Einstellung des Federzugbalancers immer unter Last! Zuvor Zange einhängen!
Para ajustar la tensión del cable del equilibrador, el usuario debe imperativamente colocar la pinza en carga sobre el cable.
Для настройки натяжения кабеля балансира пользователь должен в обязательном порядке добавить клещи в
нагрузку кабелю.
Voor het afstellen van de spanning van de kabel van de stabilisator moet de gebruiker de klem op de kabel opladen.

7
GYSPOT PTI S7
5| x2 : M8 x 20 x1 x1
6| x2 : M8 x 20 x1 x1
x2 M8x20
20 N·m

8
GYSPOT PTI S7
7|

9
GYSPOT PTI S7
FIG-1
FIG-2
43 5 6 1
89
7
2
8
7
2
1
39
10
5
4
6

10
GYSPOT PTI S7 FR
AVERTISSEMENTS - RÈGLES DE SÉCURITÉ
CONSIGNE GÉNÉRALE
Ces instructions doivent être lues et bien comprises avant toute opération. Toute modication ou maintenance non indiquée
dans le manuel ne doit pas être entreprise. Veiller à bien conserver ce manuel d’instruction pour des consultations ultérieures.
Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant.
En cas de problème ou d’incertitude, consulter une personne qualiée pour manier correctement l’installation. Ces instructions couvrent le matériel
dans son état de livraison. Il est de la responsabilité de l’utilisateur de réaliser une analyse des risques en cas de non-respect de ces instructions.
ENVIRONNEMENT
Ce matériel doit être utilisé uniquement pour faire des opérations de soudage dans les limites indiquées par la plaque signalétique et/ou le manuel.
Il faut respecter les directives relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.
L’installation doit être utilisée dans un local sans poussière, ni acide, ni gaz inammable ou autres substances corrosives de même pour son stockage.
S’assurer d’une circulation d’air lors de l’utilisation.
Plages de température :
Utilisation entre -10 et +40°C (+14 et +104°F).
Stockage entre -20 et +55°C (-4 et 131°F).
Humidité de l’air :
Inférieur ou égal à 50% à 40°C (104°F).
Inférieur ou égal à 90% à 20°C (68°F).
Altitude : Jusqu’à 1000 m au-dessus du niveau de la mer (3280 pieds).
PROTECTION INDIVIDUELLE ET DES AUTRES
Le soudage par résistance peut être dangereux et causer des blessures graves voire mortelles. Elle est destinée à être utilisée par du personnel qualié
ayant reçu une formation adaptée à l’utilisation de la machine (ex : formation carrossier).
Le soudage expose les individus à une source dangereuse de chaleur, d’étincelles, de champs électromagnétiques (attention au porteur de pacemaker),
de risque d’électrocution, de bruit et d’émanations gazeuses.
Pour bien se protéger et protéger les autres, respecter les instructions de sécurité suivantes :
An de se protéger de brûlures et rayonnements, porter des vêtements sans revers, isolants, secs, ignifugés et en bon état, qui
couvrent l’ensemble du corps.
Utiliser des gants qui garantissent l’isolation électrique et thermique.
Utiliser une protection de soudage et/ou une cagoule de soudage d’un niveau de protection susant (variable selon les applications).
Protéger les yeux lors des opérations de nettoyage. Les lentilles de contact sont particulièrement proscrites.
Il est parfois nécessaire de délimiter les zones par des rideaux ignifugés pour protéger la zone des projections et des déchets
incandescents.
Informer les personnes dans la zone de soudage de porter les vêtements adéquats pour se protéger.
Utiliser un casque contre le bruit si le procédé de soudage atteint un niveau de bruit supérieur à la limite autorisée (de même pour
toute personne étant dans la zone de soudage).
Tenir à distance des parties mobiles (ventilateur, électrodes, …) les mains, cheveux, vêtements.
Ne jamais enlever les protections carter du groupe froid lorsque la source de courant de soudage est sous tension, le fabricant ne
pourrait être tenu pour responsable en cas d’accident.
Les pièces qui viennent d’être soudées sont chaudes et peuvent provoquer des brûlures lors de leur manipulation. Lors d’intervention
d’entretien sur la pince ou le pistolet, il faut s’assurer qu’il/elle soit susamment froid(e) en attendant au moins 10 minutes avant
toute intervention. Le groupe froid doit être allumé lors de l’utilisation d’une pince refroidie eau an d’être sûr que le liquide ne
puisse pas causer de brûlures.
Il est important de sécuriser la zone de travail avant de la quitter an de protéger les personnes et les biens.
FUMÉES DE SOUDAGE ET GAZ
Les fumées, gaz et poussières émis par le soudage sont dangereux pour la santé. Il faut prévoir une ventilation susante, un
apport d’air est parfois nécessaire. Un masque à air frais peut être une solution en cas d’aération insusante.
Vérier que l’aspiration est ecace en la contrôlant par rapport aux normes de sécurité.
Attention le soudage dans des milieux de petites dimensions nécessite une surveillance à distance de sécurité. Par ailleurs le soudage de certains
matériaux contenant du plomb, cadmium, zinc ou mercure voire du béryllium peuvent être particulièrement nocifs, dégraisser également les pièces
avant de les souder.
Les bouteilles doivent être entreposées dans des locaux ouverts ou bien aérés. Elles doivent être en position verticale et maintenues à un support ou
sur un chariot. Le soudage doit être proscrit à proximité de graisse ou de peinture.

11
GYSPOT PTI S7 FR
• Cet équipement de soudage produit des fumées et des gaz qui contiennent des produits chimiques dont l’État de Californie reconnait qu’ils
provoquent des malformations congénitales et, dans certains cas, des cancers (code de santé et sécurité de Californie, chapitre 25249.5 et suivants).
• Cet équipement contient des éléments chimiques, dont le plomb, reconnus par l’État de Californie pour leur caractère cancérogène ainsi que
provoquant des malformations congénitales ou autres problèmes de procréation. Se laver les mains après toute manipulation.
RISQUE DE FEU ET D’EXPLOSION
Protéger entièrement la zone de soudage, les matières inammables doivent être éloignées d’au moins 11 mètres.
Un équipement anti-feu doit être présent à proximité des opérations de soudage.
Attention aux projections de matières chaudes ou d’étincelles et même à travers des ssures, elles peuvent être source d’incendie ou d’explosion.
Éloigner les personnes, les objets inammables et les containers sous pressions à une distance de sécurité susante.
Le soudage dans des containers ou des tubes fermés est à proscrire et dans le cas où ils sont ouverts il faut les vider de toute matière inammable
ou explosive (huile, carburant, résidus de gaz …).
Les opérations de meulage ne doivent pas être dirigées vers la source de courant de soudage ou vers des matières inammables.
SÉCURITÉ ÉLECTRIQUE
Le réseau électrique utilisé doit impérativement avoir une mise à la terre. Une décharge électrique peut être une source d’accident
grave direct ou indirect, voire mortel.
Ne jamais toucher les parties sous tension à l’intérieur comme à l’extérieur de la source de courant sous-tension (câbles, électrodes, bras, pistolet,…)
car celles-ci sont branchées au circuit de soudage.
Avant d’ouvrir la source de courant de soudage, il faut la déconnecter du réseau et attendre 2 minutes. an que l’ensemble des condensateurs soit
déchargé.
Veiller à changer les câbles, électrodes ou bras, par des personnes qualiées et habilitées, si ceux-ci sont endommagés. Dimensionner la section des
câbles en fonction de l’application. Toujours utiliser des vêtements secs et en bon état pour s’isoler du circuit de soudage. Porter des chaussures
isolantes, quel que soit le milieu de travail.
Attention ! Surface très chaude. Risque de brûlures.
• Les pièces et l’équipement chauds peuvent causer des brûlures.
• Ne pas toucher les pièces chaudes à main nue.
• Attendre le refroidissement des pièces et de l’équipement avant de les manipuler.
• En cas de brûlure, rincer abondamment à l’eau et consulter un médecin sans tarder.
CLASSIFICATION CEM DU MATÉRIEL
Ce matériel de Classe A n’est pas prévu pour être utilisé dans un site résidentiel où le courant électrique est fourni par le réseau
public d’alimentation basse tension. Il peut y avoir des dicultés potentielles pour assurer la compatibilité électromagnétique
dans ces sites, à cause des perturbations conduites, aussi bien que rayonnées à fréquence radioélectrique.
Ce matériel n’est pas conforme à la CEI 61000-3-12 et est destiné à être raccordé à des réseaux basse tension privés
connectés au réseau public d’alimentation seulement au niveau moyenne et haute tension. S’il est connecté à un réseau public
d’alimentation basse tension, il est de la responsabilité de l’installateur ou de l’utilisateur du matériel de s’assurer, en consultant
l’opérateur du réseau de distribution, que le matériel peut être connecté.
EMISSIONS ELECTRO-MAGNETIQUES
Le courant électrique passant à travers n’importe quel conducteur produit des champs électriques et magnétiques (EMF) localisés.
Le courant de soudage produit un champ électromagnétique autour du circuit de soudage et du matériel de soudage.
Les champs électromagnétiques EMF peuvent perturber certains implants médicaux, par exemple les stimulateurs cardiaques. Des mesures de
protection doivent être prises pour les personnes portant des implants médicaux. Par exemple, restrictions d’accès pour les passants ou une évaluation
de risque individuelle pour les soudeurs.
Tous les soudeurs devraient utiliser les procédures suivantes an de minimiser l’exposition aux champs électromagnétiques provenant du circuit de
soudage:
• positionner les câbles de soudage ensemble – les xer les avec une attache, si possible;
• se positionner (torse et tête) aussi loin que possible du circuit de soudage;
• ne jamais enrouler les câbles de soudage autour du corps;
• ne pas positionner le corps entre les câbles de soudage. Tenir les deux câbles de soudage sur le même côté du corps;
• raccorder le câble de retour à la pièce mise en œuvre aussi proche que possible à la zone à souder;
• ne pas travailler à côté de la source de courant de soudage, ne pas s’assoir dessus ou ne pas s’y adosser ;
• ne pas souder lors du transport de la source de courant de soudage ou le dévidoir.
Les porteurs de stimulateurs cardiaques doivent consulter un médecin avant d’utiliser ce matériel.
L’exposition aux champs électromagnétiques lors du soudage peut avoir d’autres eets sur la santé que l’on ne connaît pas
encore.

12
GYSPOT PTI S7 FR
RECOMMANDATIONS POUR ÉVALUER LA ZONE ET L’INSTALLATION DE SOUDAGE
Généralités
L’utilisateur est responsable de l’installation et de l’utilisation du matériel de soudage par résistance suivant les instructions du fabricant. Si des
perturbations électromagnétiques sont détectées, il doit être de la responsabilité de l’utilisateur du matériel de soudage par résistance de résoudre
la situation avec l’assistance technique du fabricant. Dans certains cas, cette action corrective peut être aussi simple qu’une mise à la terre du circuit
de soudage. Dans d’autres cas, il peut être nécessaire de construire un écran électromagnétique autour de la source de courant de soudage et de la
pièce entière avec montage de ltres d’entrée. Dans tous les cas, les perturbations électromagnétiques doivent être réduites jusqu’à ce qu’elles ne
soient plus gênantes.
Évaluation de la zone de soudage
Avant d’installer un matériel de soudage par résistance, l’utilisateur doit évaluer les problèmes électromagnétiques potentiels dans la zone environnante.
Ce qui suit doit être pris en compte:
a) la présence au-dessus, au-dessous et à côté du matériel de soudage par résistance d’autres câbles d’alimentation, de commande, de signalisation
et de téléphone;
b) des récepteurs et transmetteurs de radio et télévision;
c) des ordinateurs et autres matériels de commande;
d) du matériel critique de sécurité, par exemple, protection de matériel industriel;
e) la santé des personnes voisines, par exemple, emploi de stimulateurs cardiaques ou d’appareils contre la surdité;
f) du matériel utilisé pour l’étalonnage ou la mesure;
g) l’immunité des autres matériels présents dans l’environnement.
L’utilisateur doit s’assurer que les autres matériels utilisés dans l’environnement sont compatibles. Cela peut exiger des mesures de protection
supplémentaires;
h) l’heure du jour où le soudage ou d’autres activités sont à exécuter.
La dimension de la zone environnante à prendre en compte dépend de la structure du bâtiment et des autres activités qui s’y déroulent. La zone
environnante peut s’étendre au-delà des limites des installations.
Évaluation de l’installation de soudage
Outre l’évaluation de la zone, l’évaluation des installations de soudage par résistance peut servir à déterminer et résoudre les cas de perturbations.
Il convient que l’évaluation des émissions comprenne des mesures in situ comme cela est spécié à l’Article 10 de la CISPR 11:2009. Les mesures in
situ peuvent également permettre de conrmer l’ecacité des mesures d’atténuation.
RECOMMANDATIONS SUR LES MÉTHODES DE RÉDUCTION DES ÉMISSIONS ÉLECTROMAGNÉTIQUES
a. Réseau public d’alimentation: Il convient de raccorder le matériel de soudage par résistance au réseau public d’alimentation selon les
recommandations du fabricant. Si des interférences se produisent, il peut être nécessaire de prendre des mesures de prévention supplémentaires
telles que le ltrage du réseau public d’alimentation. Il convient d’envisager de blinder le câble d’alimentation dans un conduit métallique ou équivalent
d’un matériel de soudage par résistance installé à demeure. Il convient d’assurer la continuité électrique du blindage sur toute sa longueur. Il convient
de raccorder le blindage à la source de courant de soudage pour assurer un bon contact électrique entre le conduit et l’enveloppe de la source de
courant de soudage.
b. Maintenance du matériel de soudage par résistance : Il convient que le matériel de soudage par résistance soit soumis à l’entretien de
routine suivant les recommandations du fabricant. Il convient que tous les accès, portes de service et capots soient fermés et correctement verrouillés
lorsque le matériel de soudage par résistance est en service. Il convient que le matériel de soudage par résistance ne soit modié en aucune façon,
hormis les modications et réglages mentionnés dans les instructions du fabricant.
c. Câbles de soudage : Il convient que les câbles soient aussi courts que possible, placés l’un près de l’autre à proximité du sol ou sur le sol.
d. Liaison équipotentielle : Il convient d’envisager la liaison de tous les objets métalliques de la zone environnante. Toutefois, des objets métalliques
reliés à la pièce à souder accroissent le risque pour l’opérateur de chocs électriques s’il touche à la fois ces éléments métalliques et l’électrode. Il
convient d’isoler l’opérateur de tels objets métalliques.
e. Mise à la terre de la pièce à souder : Lorsque la pièce à souder n’est pas reliée à la terre pour la sécurité électrique ou en raison de ses
dimensions et de son emplacement, ce qui est le cas, par exemple, des coques de navire ou des charpentes métalliques de bâtiments, une connexion
raccordant la pièce à la terre peut, dans certains cas et non systématiquement, réduire les émissions. Il convient de veiller à éviter la mise à la terre
des pièces qui pourrait accroître les risques de blessure pour les utilisateurs ou endommager d’autres matériels électriques. Si nécessaire, il convient
que le raccordement de la pièce à souder à la terre soit fait directement, mais dans certains pays n’autorisant pas cette connexion directe, il convient
que la connexion soit faite avec un condensateur approprié et choisi en fonction des réglementations nationales.
f. Protection et blindage : La protection et le blindage sélectifs d’autres câbles et matériels dans la zone environnante peuvent limiter les problèmes
de perturbation. La protection de toute la zone de soudage peut être envisagée pour des applications spéciales.
TRANSPORT ET TRANSIT DE LA SOURCE DE COURANT DE SOUDAGE
La source de courant de soudage est équipée de poignées supérieures permettant le déplacement à la main. Attention à ne pas
sous-évaluer son poids. Les poignées ne sont pas considérées comme un moyen d’élingage.
Ne pas utiliser les câbles pour déplacer la source de courant de soudage. Ne pas faire transiter la source de courant au-dessus de personnes ou
d’objets.

13
GYSPOT PTI S7 FR
INSTALLATION DU MATÉRIEL
• Mettre la source de courant de soudage sur un sol dont l’inclinaison maximum est de 10°.
• La source de courant de soudage doit être à l’abri de la pluie battante et ne pas être exposée aux rayons du soleil.
• Le matériel est de degré de protection IP20, signiant :
- une protection contre l’accès aux parties dangereuses des corps solides de diam >12.5 mm et,
- aucune protection contre les projections d’eau.
Les câbles d’alimentation, de rallonge et de soudage doivent être totalement déroulés an d’éviter toute surchaue.
Le fabricant n’assume aucune responsabilité concernant les dommages provoqués à des personnes et objets dus à une utilisation
incorrecte et dangereuse de ce matériel.
ENTRETIEN / CONSEILS
• Les utilisateurs de cette machine doivent avoir reçu une formation adaptée à l’utilisation de la machine an de tirer le maximum de ses performances
et de réaliser des travaux conformes (ex : formation de carrossier).
• Vérier que le constructeur autorise le procédé de soudage employé avant toute réparation sur un véhicule.
La maintenance et la réparation du générateur ne peut être eectuée que par le fabricant. Toute intervention dans ce générateur
eectuée par une tierce personne annulera les conditions de garantie. Le fabricant décline toute responsabilité concernant tout
incident ou accident survenant postérieurement à cette intervention.
Couper l’alimentation en débranchant la prise, et attendre deux minutes avant de travailler sur le matériel. A l’intérieur, les tensions
et intensités sont élevées et dangereuses.
• Avant toute intervention, couper l’alimentation en air comprimé et dépressuriser le circuit de la machine.
• Veiller à purger régulièrement le ltre du déshumidicateur placé à l’arrière de l’appareil.
• L’appareil est équipé d’un équilibreur permettant une manipulation plus facile de la pince. Cependant ne pas laisser la pince pendre au bout du câble
de l’équilibreur de manière prolongée sous peine d’entraîner une fatigue prématurée de l’équilibreur. Ne pas laisser la pince retomber de façon répétée
sans la retenir sous peine d’endommager l’équilibreur.
• Il est possible d’ajuster la tension du ressort de l’équilibreur à l’aide de la clé mâle six pans fournie.
• Le niveau de liquide de refroidissement est important pour le bon fonctionnement de la machine. Il doit toujours être compris entre les niveaux «
minimum » et « maximum » indiqués sur l’appareil. Vérier régulièrement ce niveau et faire l’appoint si nécessaire.
• Il est recommandé de renouveler le liquide de refroidissement tous les 2 ans.
• Tous les outils de soudage subissent une détérioration lors de leur utilisation. Veiller à ce que ces outils restent propres pour que la machine donne
le maximum de ses possibilités.
• Avant d’utiliser la pince pneumatique, vérier le bon état des électrodes/caps (qu’ils soient plats,
bombés ou biseautés). Si ce n’est pas le cas, les nettoyer à l’aide d’un papier de verre (grain n) ou les
remplacer (voir référence(s) sur la machine).
• Pour garantir un point de soudure ecace, il est indispensable de remplacer les caps tous les 200
points environ. Pour cela :
- Démonter les caps à l’aide d’une clé démonte caps (réf. 050846)
- Monter les caps avec de la graisse de contact (réf. 050440)
• Caps type A (réf : 049987)
• Caps type F (réf : 049970)
• Caps biseautés (réf : 049994)
Attention : les caps doivent être parfaitement alignés. Si ce n’est pas le cas, vérier l’alignement des
électrodes (cf. chapitre «Montage et changement des bras» P. 25)
A
A
F
F
A
A
• Avant d’utiliser le pistolet, vérier l’état des diérents outils (étoile, électrode monopoint, électrode carbone, …) puis éventuellement les nettoyer ou
procéder à leur remplacement s’ils paraissent en mauvais état.
• Régulièrement, enlever le capot et dépoussiérer à la souette. En proter pour faire vérier la tenue des connexions électriques avec un outil isolé
par un personnel qualié.
• Contrôler régulièrement l’état du cordon d’alimentation et du faisceau du circuit de soudage. Si des signes d’endommagement sont apparents, les
remplacer par le fabricant, son service après-vente ou une personne de qualication similaire, an d’éviter tout danger.
Après chaque utilisation veiller à ne pas laisser le faisceau vrillé. Un
faisceau constamment vrillé mène à sa détérioration prématurée et peut
présenter un danger électrique pour l’utilisateur.
• Laisser les ouïes de la source de courant de soudage libres pour l’entrée et la sortie d’air.

14
GYSPOT PTI S7 FR
INSTALLATION – FONCTIONNEMENT PRODUIT
Seul le personnel expérimenté et habilité par le fabricant peut eectuer l’installation. Pendant l’installation, s’assurer que le générateur est déconnecté
du réseau. Les connexions en série ou en parallèle de générateurs sont interdites.
DESCRIPTION DU MATÉRIEL (FIG-1)
Cet appareil a été conçu pour eectuer les opérations suivantes en carrosserie :
- soudure par points de tôles avec une pince pneumatique,
- soudure de tôles au pistolet,
- soudure de clous, rivets, rondelles, goujons, moulures,
- élimination de bosses et d’impacts (impacts de grêle avec option pince tire-creux).
1- Lecteur de carte SD 6- Ventilateur
2- Interface Homme Machine (IHM) 7- Interrupteur de mise sous tension
3- Groupe froid 8- Cable secteur
4- Support verrouillage potence 9- Bouchon de remplissage
5- Filtre 10- Jauge du liquide de refroidissement
DESCRIPTION DE LA PINCE G (FIG-2)
1- Levier de verrouillage/deverrouillage du bras 6- Bras mobile
2- Tuyau de refroidissement 7- Poignée latérale
3- Gyroscope 8- Bouton de réglage des paramètres à distance
4- Corps pneumatique 9- Bouton de soudage point
5- Electrode
ALIMENTATION
• Ce matériel est conçu être utilisé sur une installation électrique triphasée 400 V (50-60 Hz) à quatre ls, avec un neutre relié à la terre, avec dis-
joncteur 20 A retardé courbe D (ou fusible type aM).
Le courant permanent absorbé (I1p ou ILp) est indiqué dans la partie « caractéristiques électriques » de ce manuel et correspond aux conditions d’uti-
lisation maximales. Vérier que l’alimentation et ses protections (fusible et/ou disjoncteur) sont compatibles avec le courant nécessaire en utilisation.
Dans certains pays, il peut être nécessaire de changer la prise pour permettre une utilisation aux conditions maximales.
• Préconisation sur la ligne d’alimentation électrique :
An de limiter la chute de tension dans la ligne d’alimentation électrique et d’éviter tout risque de disjonction de la protection, il est impératif de
connecter l’équipement à une prise dédiée. Cette prise doit être reliée au tableau électrique et alimenter seulement cet équipement.
En cas d’utilisation d’une rallonge électrique, elle doit avoir une une longueur et une section appropriées à la tension du matériel. Utiliser une rallonge
conforme aux règlementations nationales.
Cordon secteur Fiche 400 V / 3 phases + terre
L1
L2
L3
L1 L2
L3
L1 : Phase 1
L2 : Phase 2 L3 : Phase 3
: Terre (Vert/Jaune ou vert) Neutre (non utilisé)
• La source de courant de soudage se met en protection si la tension d’alimentation est inférieure ou supérieure à 15% de ou des tensions spéciées
(un code défaut apparaitra sur l’achage du clavier).
• An d’obtenir le fonctionnement optimal de l’équipement, vérier que le circuit d’air comprimé peut délivrer 8 bar (116 Psi) puis connecter ce réseau
d’air comprimé à l’arrière de la machine. La machine ne doit pas être utilisée sur un réseau d’air ayant une pression inférieure à 4 bar (58 Psi) ou
supérieure à 10 bar (145 Psi).
BRANCHEMENT SUR GROUPE ÉLECTROGÈNE
Ce matériel n’est pas protégé contre les surtensions régulièrement émises par les groupes électrogènes et il n’est donc pas recommandé de le
connecter à ce type d’alimentation.

15
GYSPOT PTI S7 FR
ACCESSOIRES ET OPTIONS
Liquide de
refroidissement 40 caps
x 10
x 18
x 18
x 6
Housse de protection Carte SD avec
programmes Equilibreur 10>14 kg
5 l : 062511
10 l : 052246 048935 050068 050853 050914 059696
Aûteur de caps Capteur d’eort Valise de test de soudure Europax anti-corrosion Kit pistolet
048966 052314 050433 052758 067318
97
200 mm
89
55 mm
210
45
58
202
177 mm
450
118
200 mm
67
30
167 mm
67
44
165 mm
141
60 mm
310
430
350 mm
177
85
205 mm
205
250 mm
600
205
250 mm
600
C2 +
C3 +
C5 +
C6
=
051553
C2 +
C3 +
C6 +
C12
=
061286
C2 +
C3 +
C5 +
C6 +
C9
=
050044
C2 +
C3 +
C6 +
C12+
C9
=
061316
C2
+ C3
+ C4
021457
C2
+ C3
+ C4
060821
C2
+ C3
+ C4
019126
Support & Handle
included
Support & Handle
included
Support & Handle
included
C1 8 bar/550 daN
021402
019140
C4 8 bar/550 daN
021426
019164
C7 8 bar/550 daN
021433
020009
C8 8 bar/550 daN
021440
020016
C9 8 bar/550 daN
020078
C2 8 bar/550 daN
022386
019133
C3 8 bar/550 daN
021419
019157
C6 8 bar/300 daN
022409
019775
C5 8 bar/550 daN
022393
019294
C14 8 bar/400 daN
023543
C12 8 bar/550 daN
022997
X Arms - Caps Ø13 mm
40 mm
155 mm
C10 4 bar/150 daN
051638
C11 8 bar/550 daN
053649
050617
28
,80 €HT
(x1)
25 mm
max
120 mm
7,3 kg
5,7 kg
22% saved
051614

16
GYSPOT PTI S7 FR
REMPLISSAGE DU RÉSERVOIR DE LIQUIDE DE REFROIDISSEMENT
Le liquide de refroidissement recommandé par GYS, doit impérativement être utilisé :
5 l : ref. 062511 • 10 l : ref. 052246
L’utilisation de liquides de refroidissement autres, et en particulier du liquide standard automobile, peut conduire, par un phénomène d’électrolyse, à
l’accumulation de dépôts solides dans le circuit de refroidissement, dégradant ainsi le refroidissement, et pouvant aller jusqu’à l’obstruction du circuit.
Toute dégradation de la machine liée à l’utilisation d’un autre liquide de refroidissement ne sera pas considérée dans le cadre de la garantie.
Le liquide pur préconisé procure une protection antigel jusqu’à -20°C. Il peut être dilué, mais en utilisant impérativement de l’eau déminéralisée ; ne
surtout pas utiliser de l’eau du robinet pour diluer le liquide ! Dans tous les cas, au minimum 1 bidon de 10 litres doit être utilisé pour apporter
une protection minimum du circuit de refroidissement.
30 litres (8 US Gal) de liquide protection antigel à -20°C (-4°F)
20 litres (5 US Gal) de liquide + 10 litres (3 US Gal) d’eau déminéralisée protection antigel à -13°C (-9°F)
10 litres (3 US Gal) de liquide + 20 litres (5 US Gal) d’eau déminéralisée protection antigel à -5°C (23°F)
Tout dommage lié au gel observé sur la machine ne sera pas considéré dans le cadre de la garantie.
Pour le remplissage du réservoir de liquide de refroidissement, procéder comme suit :
- Poser la pince pneumatique sur son support.
- Verser 30 litres de liquide (8 US Gal) pour atteindre le niveau à mi-hauteur sur l’indicateur de niveau.
Données sécurité concernant le liquide de refroidissement :
- en cas de contact avec les yeux, retirer les lentilles si la personne en porte, et laver abondamment les yeux à l’eau claire pendant
plusieurs minutes. Obtenir un avis médical si complications.
- en cas de contact avec la peau, laver énergiquement avec du savon, et retirer immédiatement tout vêtement contaminé. En cas
d’irritations (rougeurs, etc.), consulter un médecin.
- en cas d’ingestion, rincer abondamment la bouche à l’eau claire. Boire de l’eau abondamment. Consulter un médecin.
Maintenance : Voir chapitre «PRÉCAUTION D’EMPLOI ET ENTRETIEN».
MISE EN SERVICE DE LA MACHINE
• La mise en marche se fait par basculement de l’interrupteur sur la position ON (Fig 1 - 7), inversement l’arrêt se fait par basculement sur la position
OFF. Attention ! Ne jamais couper l’alimentation lorsque la source de courant de soudage est en charge. La carte électronique démarre
un cycle de test et d’initialisation des paramètres, qui dure environ 10 secondes. Au terme de ce cycle, la machine est prête à être utilisée.
• Dès que la machine est sous tension, du liquide peut circuler dans les câbles. Vérier qu’il n’y a pas de fuites.
INTERFACE HOMME MACHINE
2
5
7
6
3 4
1

17
GYSPOT PTI S7 FR

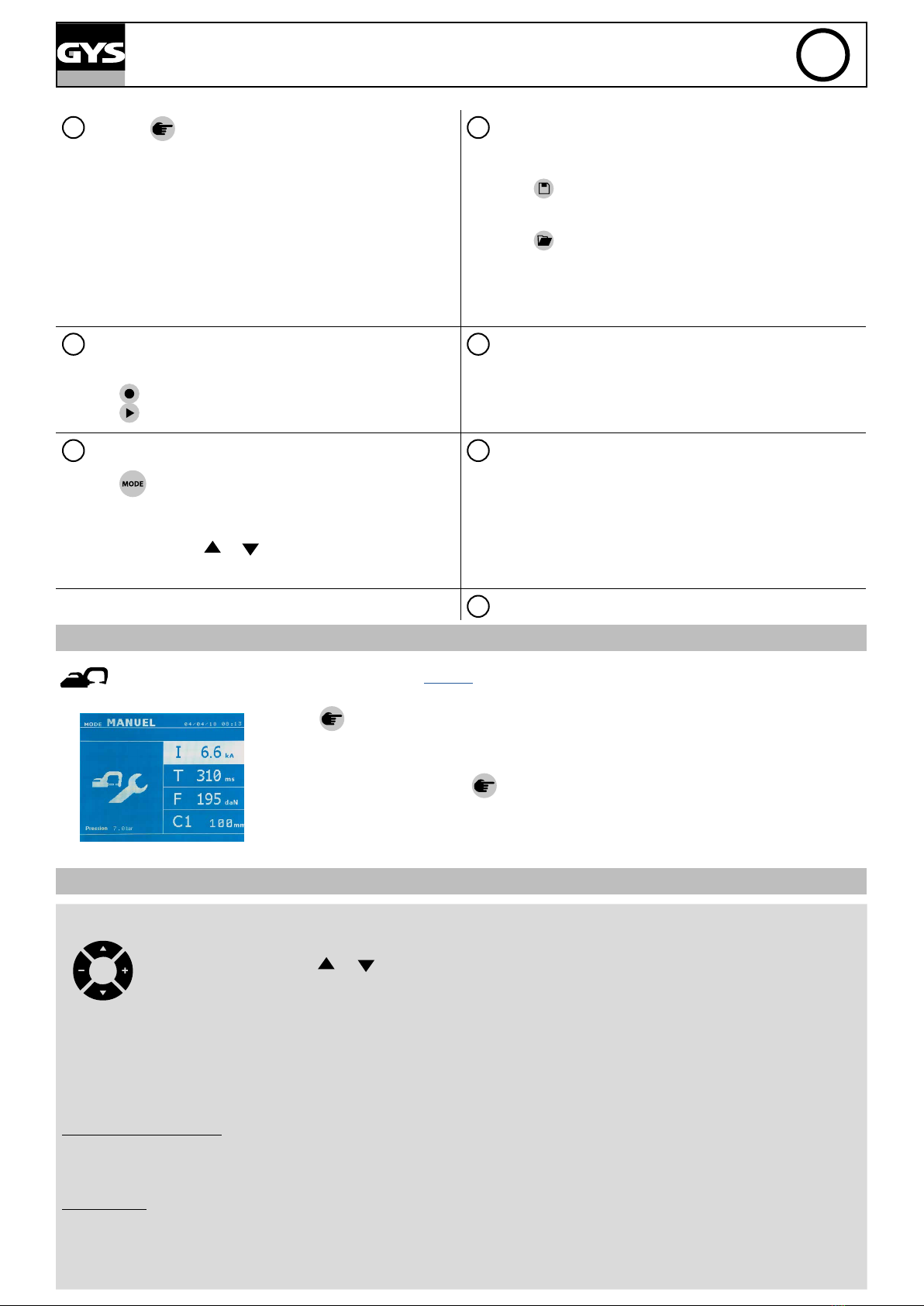

1Touche 4Enregistrement de paramètres
• Une simple pression sur la touche permet de choisir entre le mode
pince, pistolet ou «réglage pince».
• Un appui de 2 secondes sur la touche permet de revenir dans le
mode « normal » à partir des autres modes.
• Un appui de 2 secondes sur la touche met à zéro le compteur de
points lorsque celui-ci est aché.
• Un appui de 2 secondes sur la touche permet d’accéder au menu
«Réglages».
• Deux appuis brefs successifs eacent le journal qui est aché sur
l’écran dans le mode visualisation des journaux.
• Un appui bref sur la touche, dans le mode mémorisation des pro-
grammes, eace le programme sélectionné.
• La touche permet de sauvegarder un réglage de la machine
(paramètres qui ont été ajustés dans le mode manuel : intensité,
temps et eort de serrage).
• La touche permet de rétablir un réglage précédemment enregis-
tré avec le même nom. La machine se met automatiquement en mode
manuel avec les paramètres de soudage (intensité, temps et eort de
serrage) et l’outil (pince ou pistolet sauvegardé).
2Enregistrement d’un rapport 5Réglage de l’épaisseur de tôle
Cette fonctionnalité est détaillée dans le chapitre correspondant.
La touche permet d’activer ou non l’écriture d’un rapport.
La touche permet de visualiser la série de points eectuée.
La valeur de ce réglage correspond l’épaisseur des tôles à souder. Le
choix de l’épaisseur se fait par les touches + et -, les épaisseurs dispo-
nibles sont 0.6, 0.8, 1.0, 1.2, 1.5, 1.8, 2.0, 2.5 et 3.0 mm.
3Utilisation des modes 6Réglage du type de tôle
La touche permet de se déplacer dans tous les modes de sou-
dage. Un appui prolongé sur la touche mode active le mode congura-
tion qui permet de sélectionner la langue, de régler la date et d’activer
l’alarme sonore « courant trop faible » ou « pression trop faible ». Les
touches de déplacement ( ou ) permettent de sélectionner la
valeur à modier, et les touches + et - permettent d’incrémenter ou de
décrémenter la sélection.
Ce paramètre permet de choisir le type de tôles à souder, parmi 4
grandes familles : Acier revêtu, Acier HLE/THLE, Acier UHLE et acier au
bore/USIBOR. Ce paramètre est également modiable par les touches
+ et –.
7Réglage du bras à utiliser
RÉGLAGE PINCE EN C
Verrouiller le bras en C en utilisant le levier de serrage (FIG 2 - 1).
La touche permet de sélectionner la fonction réglage pince. La fonction « réglage pince » permet de
fermer la pince et d’appliquer la force de serrage programmée aux électrodes sans faire passer le courant. La
pince reste fermée tant que l’opérateur appuie sur la gâchette. Cette fonction permet de vérier le centrage
des embouts.
Un appui de 2 secondes sur la touche permet de revenir dans le mode AUTO.
Pour la GYSPOT PTI S7, se mettre systématiquement dans ce mode pour arrêter la pompe lors du change-
ment des bras. L’électrode se rétracte alors dans la pince. Le voyant rouge sur le bouton s’allume signiant
que la pompe est arrêtée.
LES DIFFERENTS MODES DE SOUDAGE
Pour tous les modes :
Les touches de déplacement ( ou ) permettent de sélectionner les paramètres à modier. Chaque réglage est eectué par
appui sur les touches latérales + et –.
Le bouton de la pince permet le réglage à distance des paramètres de soudage (épaisseur, type d’acier) :
- Appui long : changement de paramètre (passage d’un paramètre à l’autre)
- Appui court : modication de la valeur du paramètre
Ce bouton ne permet pas le changement de bras sur l’écran. Pour changer de bras (C1 -> C2 par exemple), l’utilisateur doit impérativement passer
par le clavier de la machine.
Pression réseau insusante :
Si la pression d’entrée est insusante pour assurer l’eort de serrage demandé, la machine l’indique avant le point avec message d’erreur suivant
« Pression réseau insusante ». Un second appui sur la gâchette permet de « forcer » l’exécution du point qui s’eectue alors avec la pression
disponible.
Courant faible :
Si le courant obtenu pendant le point est inférieur à la valeur de consigne (<6 %), la machine indique une fois le point eectué un message d’aver-
tissement « courant faible » indiquant que le point est à vérier.
Dans tous les cas, un message apparait à la n du point an d’indiquer l’intensité et la pression mesurées. Ce message reste aché sur l’écran tant
que l’utilisateur n’a pas appuyé sur une touche du clavier ou réalisé un nouveau point en appuyant sur le bouton de soudage.

18
GYSPOT PTI S7 FR
Les conditions de soudage doivent être contrôlées au début de chaque chantier. Des points de soudure « test » doivent être réalisés
sur des morceaux de tôle représentatifs du chantier à réaliser. Eectuer 2 points de soudure espacés de la même distance que sur
le chantier. Tester l’arrachement du 2ème point de soudure. Le point est correct lorsque l’arrachement provoque l’extraction du noyau
en déchirant la tôle, avec un diamètre minimum de noyau en accord avec les spécications du constructeur.
Mode AUTO Ce mode s’ache par défaut au démarrage de la machine.
Ce mode permet de souder les tôles sans spécier aucun paramètre à l’écran de la machine. Celle-ci déter-
mine elle-même les paramètres de soudage adaptés.
Pour pouvoir utiliser ce mode, eectuer au préalable un point à vide (sans tôles entre les électrodes), comme demandé à l’écran. Presser le bouton.
Le message « Eectuer un point à vide » apparait à l’écran. Presser à nouveau le bouton pour eectuer la calibration. Une fois la calibration réalisée,
la machine ache tous les paramètres à zéro, et est prête à souder. Fermer la pince sur la zone à souder et souder automatiquement, sans entrer de
paramètre dans la machine. Tous les 30 points de soudure, une nouvelle calibration à vide sera demandée.
Ce mode est utilisable avec tous les bras sauf le C10.
Mode NORMAL Ce mode détermine les paramètres de soudage à partir de l’épaisseur des tôles et du type d’acier.
Les paramètres à régler dans ce mode sont:
- Épaisseur des tôles de l’assemblage, pouvant varier de 0.60 mm à 3.00 mm.
Lorsque 2 tôles sont soudées ensemble, entrer l’épaisseur de la tôle la plus ne.
Lorsque 3 tôles sont soudées ensemble, entrer l’épaisseur totale divisée par 2.
- Type d’acier (Acier revêtu, Acier HLE/THLE, Acier UHLE, Acier au bore (BORON)).
Lorsque des tôles de natures diérentes sont soudées, sélectionner l’acier le plus dur dans l’empilage des tôles.
- Référence du bras utilisé.
Un appui de 2 secondes sur la touche permet de revenir dans le mode AUTO.
Mode MANUEL Ce mode permet de régler manuellement les paramètres du point de soudure, en suivant les instructions
d’un cahier de réparation.
Les paramètres à régler dans ce mode sont:
- Intensité
- Temps
- Eort de serrage
- Référence du bras utilisé.
Un appui de 2 secondes sur la touche permet de revenir dans le mode AUTO.
Mode MULTI Ce mode permet un réglage précis de l’épaisseur et du type de chacune des 2 ou 3 tôles.
Le premier élément (épaisseur de la tôle 1) est sélectionné. Les touches haut et bas permettent de sélection-
ner le paramètre à modier, tandis que les touches droite et gauche décrémentent et incrémentent sa valeur.
La surbrillance permet de sélectionner le paramètre à modier.
Les paramètres à régler dans ce mode sont:
- Épaisseur de chacune des tôles : de 0.60 mm à 3.00 mm.
- Type d’acier de chacune des tôles : Acier revêtu, Acier HLE/THLE, Acier UHLE et Acier au bore
(BORON)). Lorsque des tôles de nature diérente sont soudées, sélectionner l’acier le plus dur dans l’empilage des tôles.
- Pour activer la tôle 3, appuyez sur les touches de déplacement ( ou ) pour mettre en surbrillance la
tôle 3. Utiliser ensuite les touches + et – pour sélectionner le type et l’épaisseur des tôles.
- Référence du bras utilisé.
Un appui de 2 secondes sur la touche permet de revenir dans le mode AUTO.

19
GYSPOT PTI S7 FR
Mode GYSTEEL Le mode GYSTEEL est optionnel; il est congurable dans le menu « Réglages ».
Ce mode est identique au mode normal sauf que l’utilisateur saisit la limite élastique des tôles (Re). Cette
valeur «Re» peut être connue en utilisant un duromètre tel que le GYSTEEL Vision.
Re : 1-10 correspond aux aciers doux.
Re : 11-18 correspond aux aciers HLE/THLE.
Re : 19-35 correspond aux aciers UHLE.
Re : 36-99 correspond aux aciers au bore.
Les paramètres à régler dans ce mode sont:
- Épaisseur des tôles de l’assemblage, pouvant varier de 0.60 mm à 3.00 mm.
Lorsque 2 tôles sont soudées ensemble, entrer l’épaisseur de la tôle la plus ne.
Lorsque 3 tôles sont soudées ensemble, entrer l’épaisseur totale divisée par 2.
- Référence du bras utilisé.
Un appui de 2 secondes sur la touche permet de revenir dans le mode AUTO.
Mode
CONSTRUCTEUR
Le mode CONSTRUCTEUR est optionnel; il est congurable dans le menu « Réglages ».
Ce mode permet d’appeler nominativement un point préenregistré selon le cahier des charges de réparation
du constructeur.
Des points de soudures programmés par l’utilisateur peuvent être rappelés en sélectionnant USER dans la liste des constructeurs. Les points de sou-
dure peuvent être programmés à l’aide du logiciel GYSPOT et le module de paramétrage de points de soudure.
Un appui de 2 secondes sur la touche permet de revenir dans le mode AUTO.
Mode ENERGY Le mode ENERGY est optionnel; il est congurable dans le menu « Réglages ».
Ce mode permet de contrôler l’énergie transmise pendant le point de soudure. Ce mode n’est pas destiné à
la réparation, mais à la réalisation de tests par les constructeurs ou les organismes de contrôle.
Pour pouvoir utiliser ce mode, eectuer au préalable un point à vide. Presser le bouton. Le message « Eectuer un point à vide » apparait à l’écran.
Presser à nouveau le bouton pour eectuer la calibration. Une fois la calibration réalisée, la machine ache à l’écran les dernières valeurs utilisées
dans ce mode pour le courant et l’énergie. L’utilisateur peut alors modier le courant de soudage, l’énergie, et l’impédance. La machine soude le temps
nécessaire pour atteindre l’énergie requise. Si le temps de soudage est trop long, la machine achera un message d’erreur « Temps maxi atteint ».
Un appui de 2 secondes sur la touche permet de revenir dans le mode AUTO.
MENU RÉGLAGES
Ce menu est accessible en pressant la touche pendant plus de 2 secondes.
La langue des menus peut être sélectionnée en ligne 1.
La date et l’heure peuvent être programmées en ligne 2.
Les modes GYSTEEL, CONSTRUCTEUR, AUTO, ENERGY, NORMAL et MULTITOLES peuvent être activés / désac-
tivés dans ce menu.
Contrôle daN :
Ce réglage permet d’activer ou de contrôler l’eort de serrage de la pince lors d’une soudure.

20
GYSPOT PTI S7 FR
Mode COLLE :
Sur l’écran RÉGLAGES ci-dessus, l’utilisateur peut préciser la présence de colle entre les tôles. Si le mode colle est activé, un prépoint est réalisé
avant le point de soudure. La durée de ce prépoint est paramétrée en millisecondes, de 0 à 400 ms, par palier de 50 ms. Lorsque le mode colle est
sélectionné, la mention « GLUE » apparait dans les menus de soudure NORMAL, MANUEL, MULTI ou GYSTEEL.
UTILISATION DU PISTOLET (OPTION)
- Sélectionner l’outil PISTOLET à l’aide de la touche .
Fixer le cable de masse du pistolet sur l’électrode mobile. Faire coulisser et serrer la molette
Retirer le bras de la pince et xer, en lieu et place de celui-ci, le câble du pistolet.
Connecter le câble de commande à la che Jack
Vérier que la vis qui connecte le patin à la cosse du câble est bien serrée.
- Fixer fermement le patin de masse aussi près que possible de l’endroit à souder.
Dans le cas d’un soudage monopoint au pistolet, toujours placer le patin de masse sur la tôle qui n’est pas en contact avec l’électrode de soudage
(de façon que le courant passe au travers des deux tôles à souder).
- Souder en commençant par le point le plus éloigné de la masse, puis se rapprocher de celle-ci.
- Le mode normal avec soudage d’étoiles est lancé par défaut.
- Le pistolet peut être utilisé en mode normal ou manuel.
En mode Normal, le pistolet sera limité à des tôles de 1.5 mm maximum.
Avec le pistolet, l’opérateur a le choix entre diérents outils (mono point, étoile, impact, chaue rétreinte,
goujon, rivet, écrou, molette). La sélection de l’outil se fait avec les touches + et -.
