HAFA Moon User manual

1 (16 ) 1 (16 )
Garanti/Warranty.
Service, resevdelar/spare-parts
Sweden: Tel: [phone]
Norway: Tel: [phone]
Finland: Puh: 0207 43 50 00
www.hafa.se
www.hafa.dk
www.hafabad.no
www.hafa.se
www.hafabathroom.ru
www.hafa.eu
E-mail:
[email protected]
[email protected]
Moon
vers. 2020-10-01
Art.nr. 127 32 67
Sid/Page 2 Säker insallation/Sikker installasjon/ Sikker installation/Turvallinen asennus/Secure installation
Sid/Page 7 Måttskiss/Målskisse/Mittapiiros/Mearurement diagram
Sid/Page 7 Förpackningens innehåll/ Pakkens innehold/Pakkens indhold/Pakkauksen sisältö/Contents of package

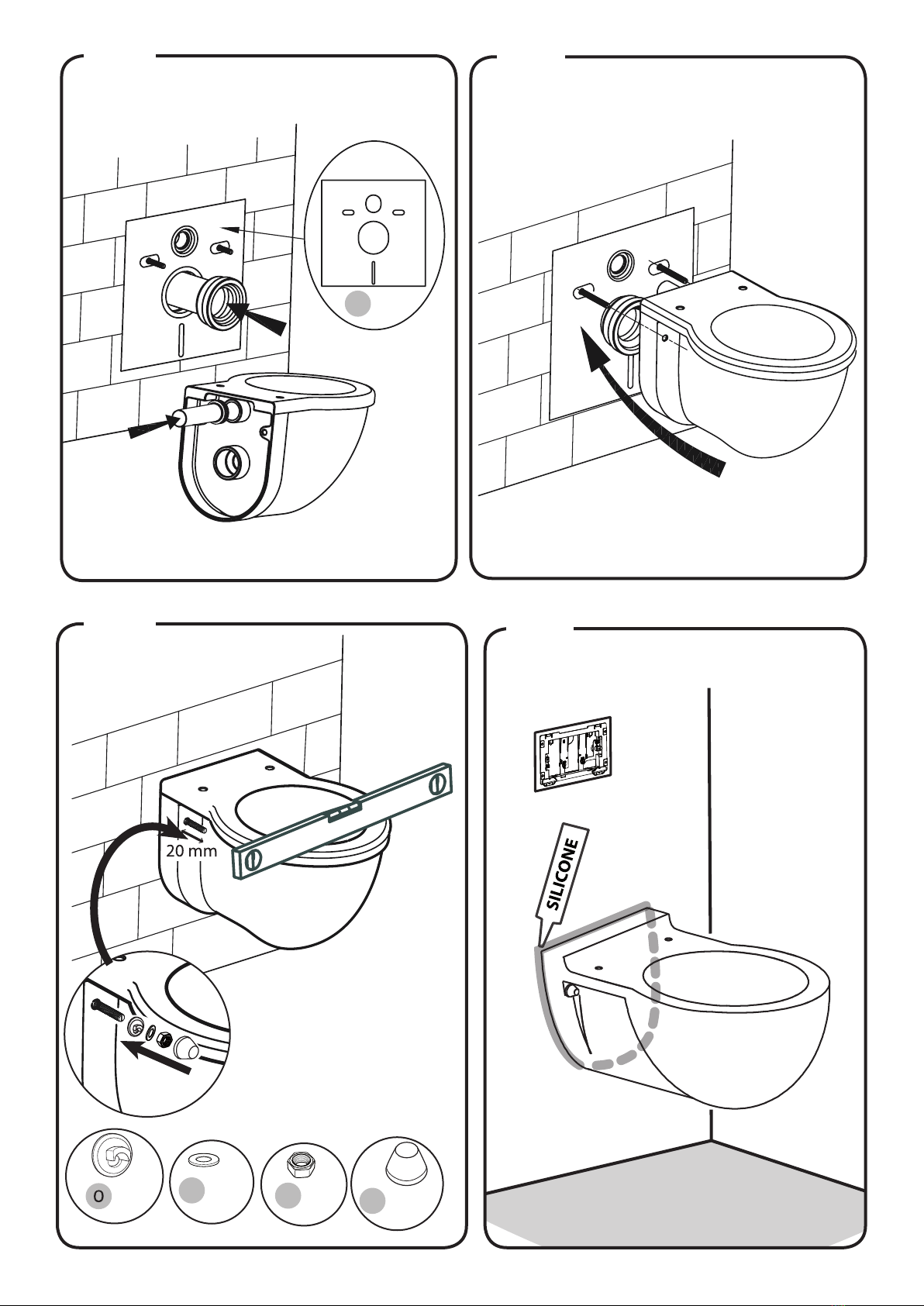

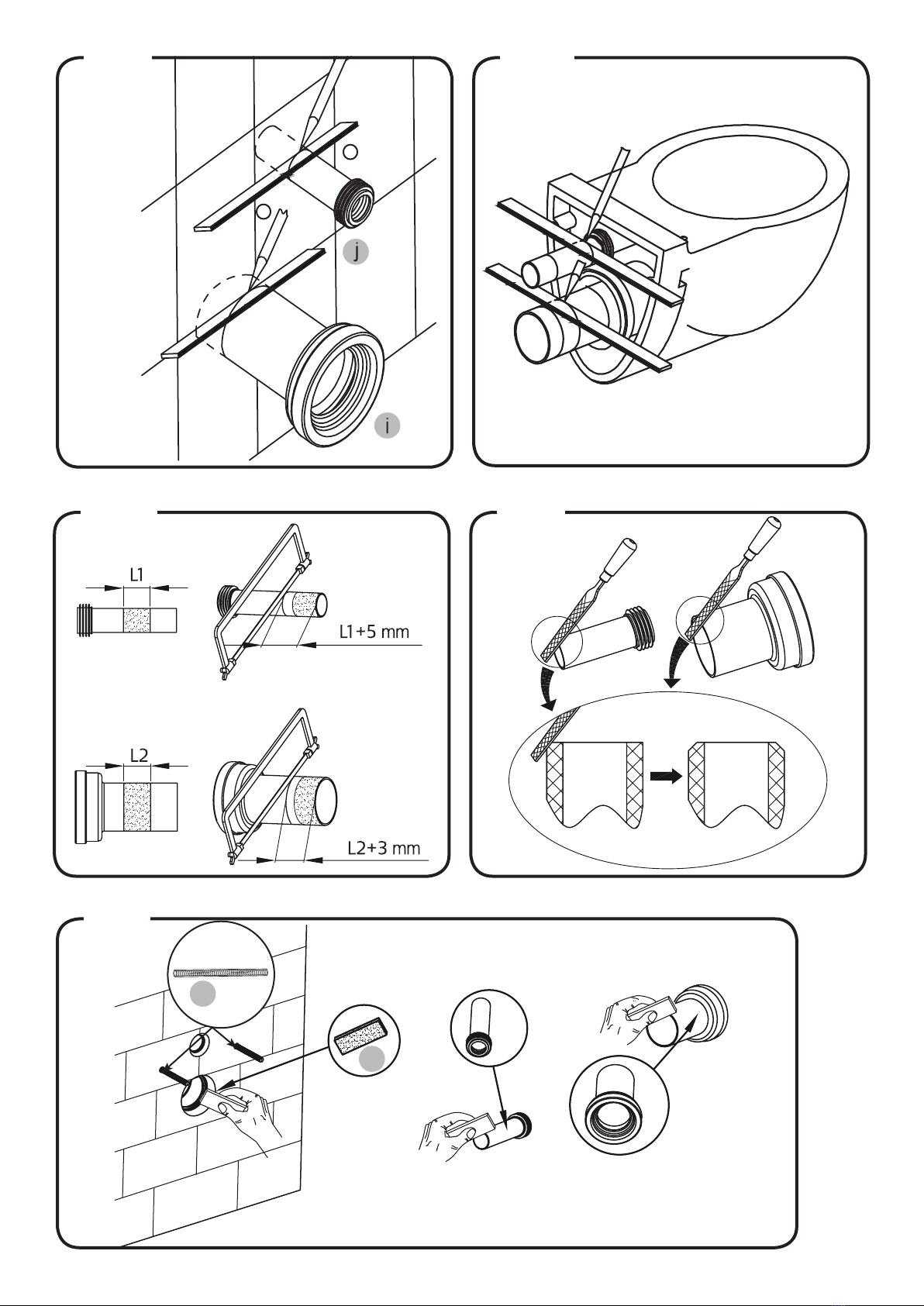

Sid 8-15 Monteringsanvisning/ Monteringsveiledning/ Monteringsvejledning/Asennsohje/ Assembly instruction

2 (16 ) 3 (16 )
Innan installation skall golvet och badrumsvägen förses med tätskikt/fuktspärr,
även bakom installationsväggen.
Alla vattenledningar bör dras skarvfritt.
Fogar på ledningar bör vara placerade så att de är utbytbara och så att eventuella
läckor från en fog snabbt kan upptäckas.
Ett dräneringshål skall alltid finnas i installationsväggens lägsta punkt för att
eventuellt läckage skall kunna upptäckas.
Golvet bakom installationsväggen skall ha en lutning som leder
eventuellt läckagevatten ut genom dräneringshålet.
Säkerställ att det finns möjlighet att inspektera utrymmet bakom
installationsväggen genom en lucka för att kunna inspektera och genomföra service.
Ombesörj god ventilation innanför installationsväggen.
Stäng av vattnet!
Före ansluting av vatten skall ledningen renspolas. Hafa ansvarar inte för funktionsstörningar som orsakas av främ-
mande partiklar i cisternen.
Montering av toalett och inkoppling till fastighetens rörsystem ska utföras fackmässigt.
När toaletten är monterad, kontrollera att alla kopplingar är täta, efterdrag vid behov.
Max kontinuerligt arbetstryck: 10 bar. Rekommenderat drifttryck: 0,5–10 bar.
Produkten är certifierad enligt standard EN14055.
OBS!
Hafa friskriver sig från skador på produkten eller annan egendom om monteringsanvisning och instal-
lationsregler ej efterföljs. I dessa fall gäller inte Hafas garanti.
SE

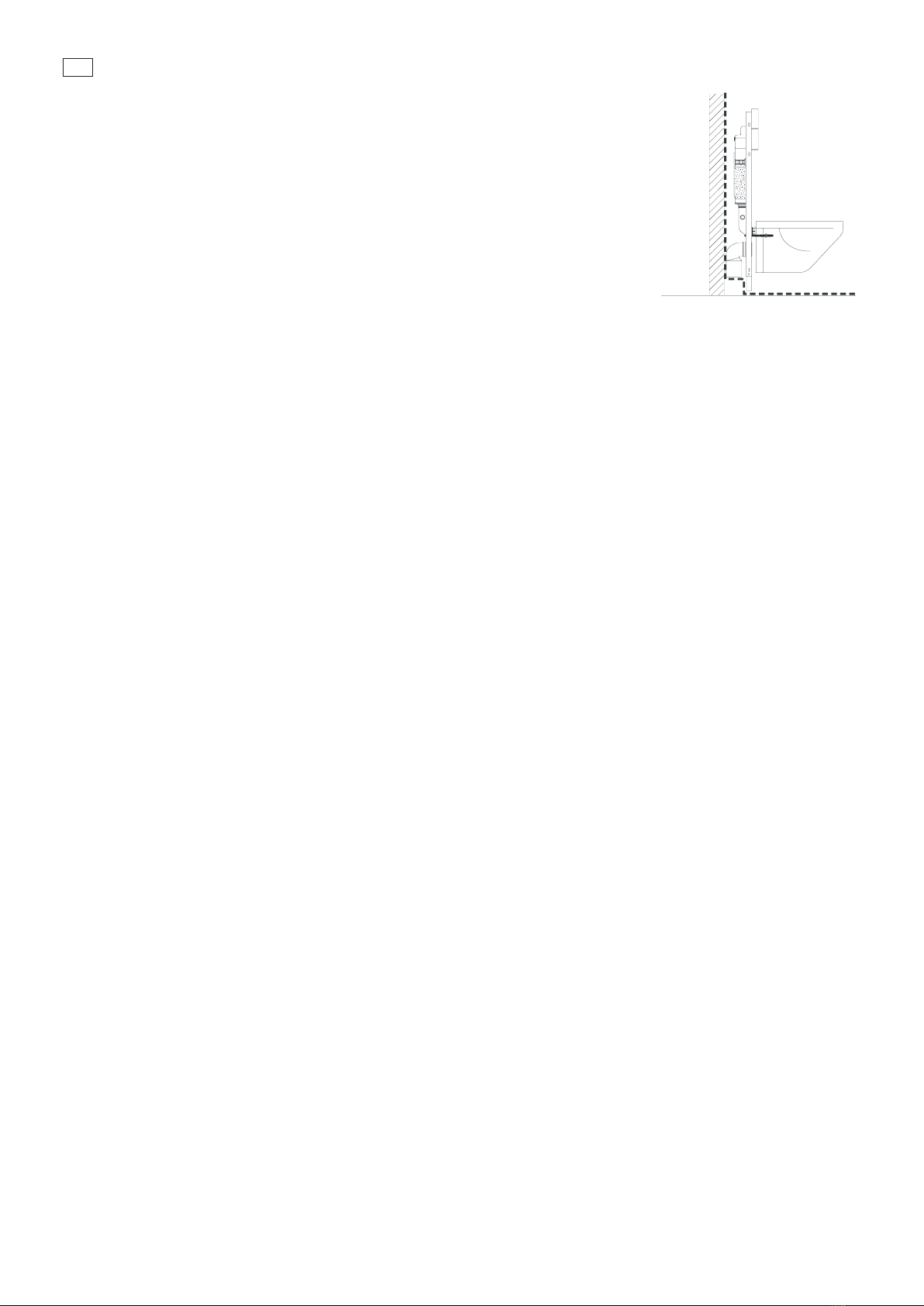

Tätskikt ska finnas på vägg och golv bakom, på sidorna och över fixtur och cistern. (Den streckade
linjen). Spolcistern som byggs in i vägg skall placeras i utrymme med dränering av tillräcklig kapaci-
tet. Dränering skall mynna på en plats där man omedelbart kan upptäcka eventuellt läckage och
där utläckande vatten inte direkt orsakar skada. Golvet i det utrymme där spolcisternen monteras
bör luta mot dräneringen.
You should use sealing material on the floor and behind, beside and over the consealed system.
(The dotted line). A consealed system built into a wall shall be placed in a space where there is
enough capacity for drainage. The drainage shall exit in a place where you immideately can disco-
ver any leakage. In is recommended that the floor declines towards the drainage.
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
Hafa garanterar produktens
funktion om branschreglerna och
monteringsanvisningarna följs.
Ett auktoriserat VVS-företag är garanti för
att installationen utförs fackmannamässigt.

2 (16 ) 3 (16 )
Før installasjon skal det legges membran/fuktsperre på gulvet og baderomsveggen,
også bak installasjonsveggen.
Alle vannledninger bør trekkes uten skjøter.
Fuger på ledninger bør plasseres slik at de kan skiftes ut og slik at man raskt kan
oppdage eventuelle lekkasjer fra en fuge.
Det skal alltid være et dreneringshull i installasjonsveggens laveste punkt slik at man
skal kunne oppdage eventuelle lekkasjer.
Gulvet bak installasjonsveggen skal ha et fall som leder eventuelt lekkasjevann ut
gjennom dreneringshullet.
Sørg for at det er mulig å inspisere rommet bak installasjonsveggen gjennom en luke,
slik at man kan utføre service.
Sørg for god ventilasjon innenfor installasjonsveggen.
Steng av vannet!
Før vannet kobles til må ledningen spyles ren. HAFA er ikke ansvarlig for funksjonsfeil som skyldes fremmedpar-
tikler i sisternen.
Montering av toalett og tilkobling til eiendommens rørsystem skal utføres fagmessig.
Etter at toalettet er montert, må alle koblinger kontrolleres for å sikre at de er tette og etterstrammes ved behov.
Maks. kontinuerlig arbeidstrykk:10 bar. Anbefalt driftstrykk: 0,5–10 bar.
Produktet er sertifisert i henhold til standard EN14055.
OBS!
Hafa fraskriver seg ansvar for skader på produktet eller annen eiendom hvis monteringsanvisningen
og installasjonsveiledningen ikke følges. I disse tilfellene gjelder ikke Hafas garanti.
NO
Tätskikt ska finnas på vägg och golv bakom, på sidorna och över fixtur och cistern. (Den streckade
linjen). Spolcistern som byggs in i vägg skall placeras i utrymme med dränering av tillräcklig kapaci-
tet. Dränering skall mynna på en plats där man omedelbart kan upptäcka eventuellt läckage och
där utläckande vatten inte direkt orsakar skada. Golvet i det utrymme där spolcisternen monteras
bör luta mot dräneringen.
You should use sealing material on the floor and behind, beside and over the consealed system.
(The dotted line). A consealed system built into a wall shall be placed in a space where there is
enough capacity for drainage. The drainage shall exit in a place where you immideately can disco-
ver any leakage. In is recommended that the floor declines towards the drainage.
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
Hafa garanterar produktens
funktion om branschreglerna och
monteringsanvisningarna följs.
Ett auktoriserat VVS-företag är garanti för
att installationen utförs fackmannamässigt.

4 (16 ) 5 (16 )
Før installation skal gulvet og badeværelsesvæggen være forsynet med
tætningslag/fugtspærre, også bag installationsvæggen.
Alle vandrør bør føres uden sammenføjninger.
Samlinger på ledninger bør være placeret, så de er udskiftelige, og så
eventuelle lækager fra en samling hurtigt kan opdages.
Der skal altid være et drænhul på installationsvæggens laveste punkt,
for at en eventuel lækage kan opdages.
Gulvet bag installationsvæggen skal have en hældning, der leder eventuelt
lækagevand ud gennem drænhullet.
Sørg for, at der er mulighed for at inspicere rummet bag installationsvæggen
gennem en luge for at kunne udføre eftersyn og service.
Sørg for god ventilation inden for installationsvæggen.
Luk for vandet!
Inden vandet tilsluttes, skal ledningen spules ren. Hafa er ikke ansvarlig for fejlfunktioner, der forårsages af frem-
medpartikler i cisternen.
Montering af toilet og tilslutning til ejendommens rørsystem skal udføres fagligt korrekt.
Når toilettet er monteret, skal det kontrolleres, at alle tilslutninger er tætte; efterspænd dem efter behov.
Maksimalt kontinuerligt arbejdstryk:10 bar. Anbefalet driftstryk: 0,5 – 10 bar.
Produktet er certificeret i henhold til standarden EN14055.
BEMÆRK!
Hafa fraskriver sig enhver skade på produktet eller anden ejendom, hvis monteringsanvisning og
installationsregler ikke overholdes. I disse tilfælde dækker Hafas garanti ikke.
DK
Tätskikt ska finnas på vägg och golv bakom, på sidorna och över fixtur och cistern. (Den streckade
linjen). Spolcistern som byggs in i vägg skall placeras i utrymme med dränering av tillräcklig kapaci-
tet. Dränering skall mynna på en plats där man omedelbart kan upptäcka eventuellt läckage och
där utläckande vatten inte direkt orsakar skada. Golvet i det utrymme där spolcisternen monteras
bör luta mot dräneringen.
You should use sealing material on the floor and behind, beside and over the consealed system.
(The dotted line). A consealed system built into a wall shall be placed in a space where there is
enough capacity for drainage. The drainage shall exit in a place where you immideately can disco-
ver any leakage. In is recommended that the floor declines towards the drainage.
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
Hafa garanterar produktens
funktion om branschreglerna och
monteringsanvisningarna följs.
Ett auktoriserat VVS-företag är garanti för
att installationen utförs fackmannamässigt.

4 (16 ) 5 (16 )
Before starting installation the bathroom wall and floor should be protected
with a wet room membrane that also extends behind the installation wall.
all water pipes that are installed in the installation wall should be free from joints
and comply with the manufacturer’s instructions..
Provisions should be made to allow inspection and repair of couplings and the like.
If a seal is desired between the installation wall and the floor to facilitate cleaning,
a drainage slot must always be provided at the lowest point so that any leakage can
run out on to the floor and be discovered before damage occurs to the underlying
structure. Make sure the floor gradient is correct.
If the installation wall houses a built-in cistern with access from above,
we recommend that a removable cover panel is fitted to provide protection
above the installation wall, as this will facilitate inspection and servicing of the flush mechanism.
Ensure good ventilation inside the installation wall.
Turn off the water!
The pipes should be flushed through before the toilet is fitted. Hafa bears no responsibility for any malfunction
caused by foreign particles in the toilet.
A professional tradesman should fit the toilet and
connect it to the property’s pipe system.
Once the toilet is installed, check to ensure that all connections are secure, tighten if necessary. Max continuous
pressure 10 bar. Recommended work pressure: 0,5–10 bar.
The product is certified in accordance with standard EN14055.
NOTE!
Hafa disclaims all liability for damage to the product or other property if the assembly instructions
and installation rules are not followed. in these cases Hafas warranty is not applicable.
ENG
Tätskikt ska finnas på vägg och golv bakom, på sidorna och över fixtur och cistern. (Den streckade
linjen). Spolcistern som byggs in i vägg skall placeras i utrymme med dränering av tillräcklig kapaci-
tet. Dränering skall mynna på en plats där man omedelbart kan upptäcka eventuellt läckage och
där utläckande vatten inte direkt orsakar skada. Golvet i det utrymme där spolcisternen monteras
bör luta mot dräneringen.
You should use sealing material on the floor and behind, beside and over the consealed system.
(The dotted line). A consealed system built into a wall shall be placed in a space where there is
enough capacity for drainage. The drainage shall exit in a place where you immideately can disco-
ver any leakage. In is recommended that the floor declines towards the drainage.
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
Hafa garanterar produktens
funktion om branschreglerna och
monteringsanvisningarna följs.
Ett auktoriserat VVS-företag är garanti för
att installationen utförs fackmannamässigt.

6 (16 ) 7 (16 )
Ennen asennusta lattiaan ja kylpyhuoneen seinään on asennettava
eristekerros/kosteuseriste myös asennusseinän taakse.
Kaikkien vesijohtoputkien on oltava saumattomia.
Putkien liitokset on sijoitettava niin, että ne ovat vaihdettavissa ja että
mahdolliset liitosvuodot voidaan havaita nopeasti.
Vuodonilmaisin on tehtävä asennusseinän matalimpaan pisteeseen.
Asennusseinän pohja on kallistettava niin, että mahdollinen vuotovesi
ohjautuu vuodonilmaisimen kautta huonetilaan.
Varmista, että on olemassa mahdollisuus tarkastaa asennusseinän
takainen tila luukun läpi tarkastamisen ja huollon suorittamisen vuoksi.
Varmista, että asennusseinän edessä on asianmukainen ilmanvaihto.
Sulje vesi!
Johto on huuhdeltava ennen veden liittämistä. Hafa ei vastaa säiliössä olevien vieraiden hiukkasten aiheuttamista
toimintahäiriöistä.
WC-istuimen asennus ja liitäntä kiinteistön putkistoon on suoritettava ammattimaisesti.
Tarkista WC-istuimen asentamisen jälkeen, että kaikki liittimet ovat tiiviitä. Jälkikiristä tarvittaessa.
Suurin jatkuva käyttöpaine:10 bar. Suositeltava käyttöpaine: 0,5–10 bar.
Tuote on sertifioitu standardin EN14055 mukaisesti.
HUOM!
Hafa ei vastaa tuotteen vioista tai muun omaisuuden vahingoittumisesta, mikäli asennusohjeita ja asen-
nusta koskevia sääntöjä ei noudateta. Tällaisissa tapauksissa Hafan takuu ei ole voimassa.
FI
Tätskikt ska finnas på vägg och golv bakom, på sidorna och över fixtur och cistern. (Den streckade
linjen). Spolcistern som byggs in i vägg skall placeras i utrymme med dränering av tillräcklig kapaci-
tet. Dränering skall mynna på en plats där man omedelbart kan upptäcka eventuellt läckage och
där utläckande vatten inte direkt orsakar skada. Golvet i det utrymme där spolcisternen monteras
bör luta mot dräneringen.
You should use sealing material on the floor and behind, beside and over the consealed system.
(The dotted line). A consealed system built into a wall shall be placed in a space where there is
enough capacity for drainage. The drainage shall exit in a place where you immideately can disco-
ver any leakage. In is recommended that the floor declines towards the drainage.
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
Hafa garanterar produktens
funktion om branschreglerna och
monteringsanvisningarna följs.
Ett auktoriserat VVS-företag är garanti för
att installationen utförs fackmannamässigt.

6 (16 ) 7 (16 )
Måttskiss/Målskisse/Mittapiiros/Mearurement diagram
1x 1x 1x
1x 2x
1x
1x
1x
2x
2x
2x
2x
1x
4x
g
p
q
r
st
n
u
4x
4x 4x
2x
2x EN 15651-
3, Class 1
1140-1500
820
100
20-60
142
224
506
466

8 (16 ) 9 (16 )
1
3
4x
4x
4x
Läs mer på sid16
Read more on page 16
SILICONE
SILICONE
SILICONE
SILICONE
SILICONE
SILICONE
SILICONE
SILICONE
SILICONE
SILICONE
SILICONE
SILICONE
2
4x

8 (16 ) 9 (16 )
4
5
g

10 ( 16 )11 ( 16 )
6
7
l
10mm
∅ 25
8
SE Kallvattensanslutining sker mot utvändig gänga R15 (1/2”)
enligt rör- och kopplingstillverkarens monteringsanvisning.
ENG Cold water connection is made to external thread R15
(1/2”) according to pipe and connection manufacturer’s
installation instructions.

10 ( 16 )11 ( 16 )
10
9
SE Utför täthetskontroll av
tappvattenanslutning. Max
10bar.
ENG Perform leak test of
tap water connections. Max
10bar.
11
5 (8)
20-60

12 ( 16 )13 ( 16 )
13
17
14
/
/
/
/
/
/
PP
/
/
/
/
/
/
PP
1x
1x
r
2x
q
15 16

12 ( 16 )13 ( 16 )
2x
p
19
20
18
1x
u
2x s2x 2x
t
21

14 ( 16 )15 ( 16 )
25
1
1
22
22 23
SE Kapa vid behov.
ENG Cut if neccessary.
24
SE Kapa vid behov.
ENG Cut if neccessary.
n
26

14 ( 16 )15 ( 16 )
FILTER CLEANING
1 2 3
4 5

16 ( 16 )16 ( 16 )
Garanti/Warranty.
Service, resevdelar/spare-parts
Sweden: Tel: [phone]
Norway: Tel: [phone]
Finland: Puh: 0207 43 50 00
www.hafa.se
www.hafa.dk
www.hafabad.no
www.hafa.se
www.hafabathroom.ru
www.hafa.eu
E-mail:
[email protected]
[email protected]
Alla skruvinfästningar i våtzon1 ska ske i massiv konstruktion såsom betong, reglar, särskild konstruktions-
detalj eller i Våtrumsvägg 2012. Skruvinfästningar i våtzon1 får inte göras enbart i golv- eller väggskiva.
Krav på tätning gäller både i våtzon1 och 2. Material för tätning ska fästa mot underlaget och vara
vattenbeständigt, mögelresistent och åldersbeständigt.
Below are Swedish recommendations:
All screws in wet zone 1 must be fixed to solid structures, such as concrete, studs or special structural
components. Screws in wet zone1 must not be fixed to flooring or wall sheets alone. Requirements for
sealing apply in wet zones 1 and 2. Sealing materials must be fixed to the underlying layer and must be
waterproof, mould-resistant and age-resistant.
SILICONE
SILICONE
SILICONE
