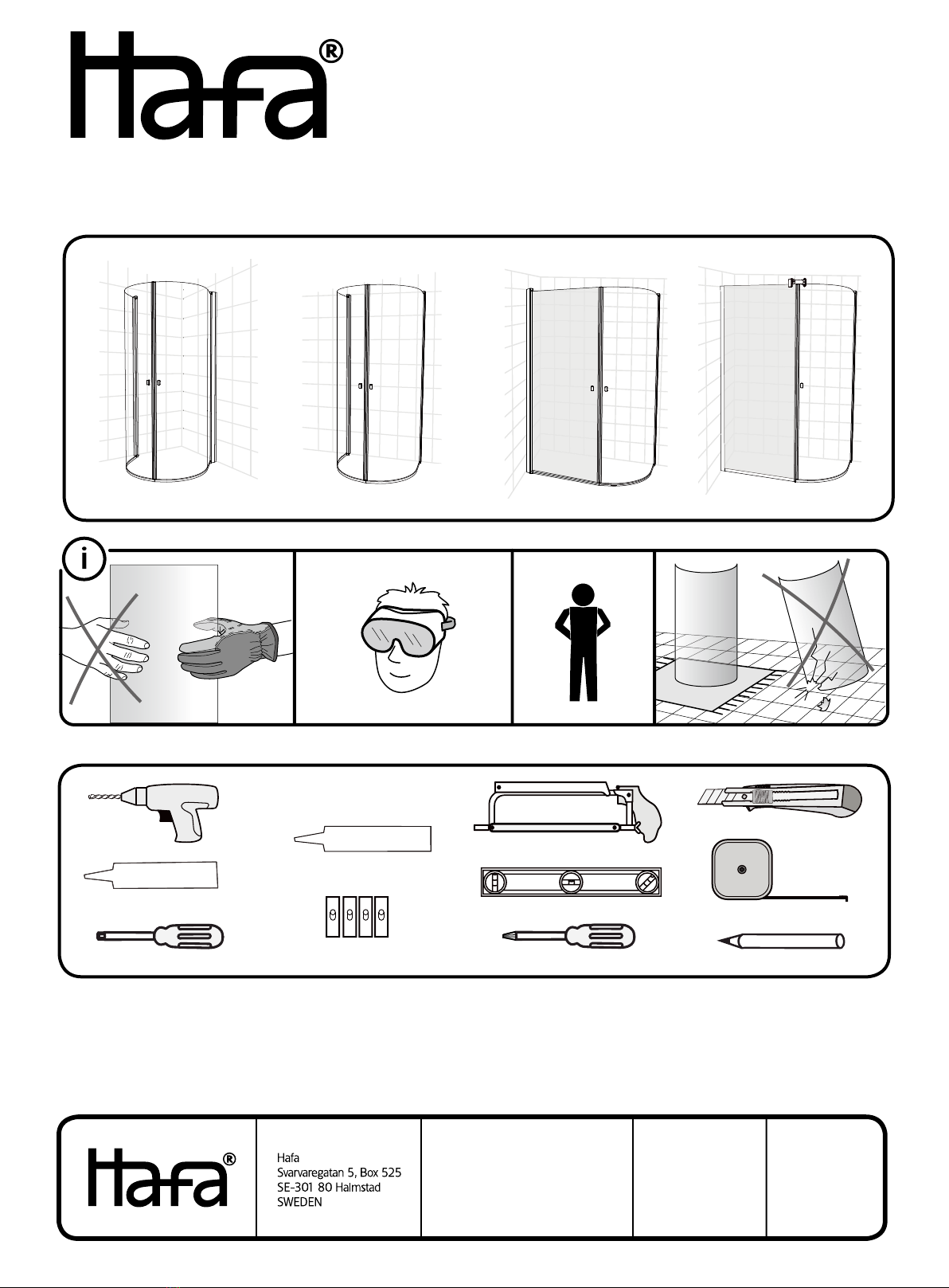

HAFA IglooPro J-door 1450350 User manual

LIM, LIIMA, GLUE
Läs mer på sid 19
Read more on page 19
Garanti/Warranty.
Service, resevdelar/spare-parts
Sweden: Tel: [phone]
Norway: Tel: [phone]
Finland: Puh: 0207 43 50 00
www.hafa.se
www.hafa.dk
www.hafabad.no
www.hafa.se
www.hafabathroom.ru
www.hafa.eu
E-mail:
[email protected]
[email protected]
Vers 2019-04-06
Art.nr: 1450350, 1450450, 1450451, 1450452, 1450453, 1450454, 1450455,
1450456, 1450457, 1450460, 1450461, 1450462, 1450463, 1450464,
1450465, 1450466, 1460467, 1450468, 1450469, 1450480
E
SILICONE

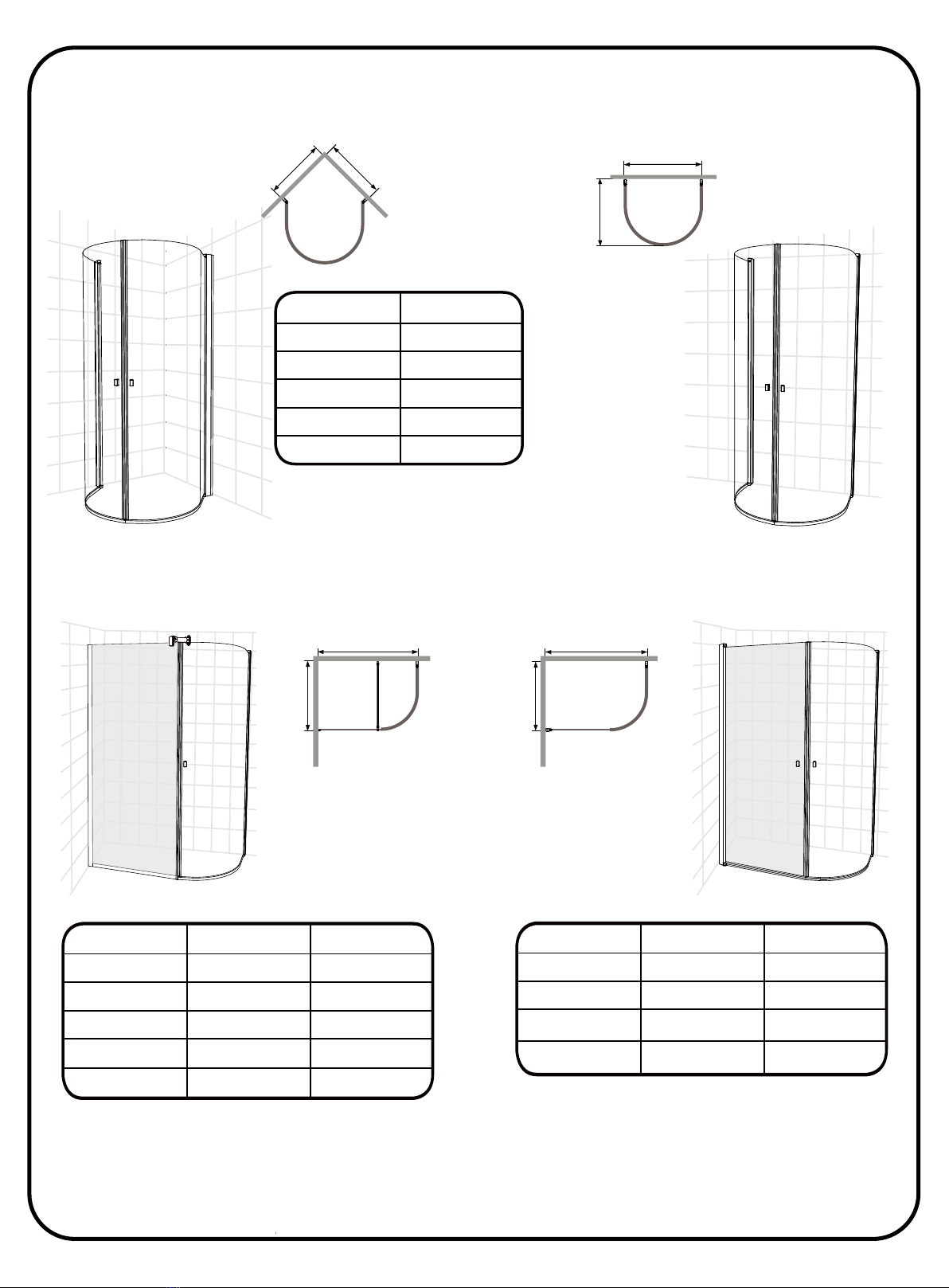

Sid/Page 2 Måttskiss/ Målskisse/ Målskitse/ Mittapiirros/ Measurement diagram
Sid/Page 4-19 Monteringsavnisning/ Monteringsveiledning/ Monteringsvejledning/ Asennusohje/ Assembly instruction
Sid/Page 20 Skötselråd/ Behandlingsråd/ Rengoring- og vedligeholdelse/ Hoito-ohje/ Maintenance advice
Sid/Page 3

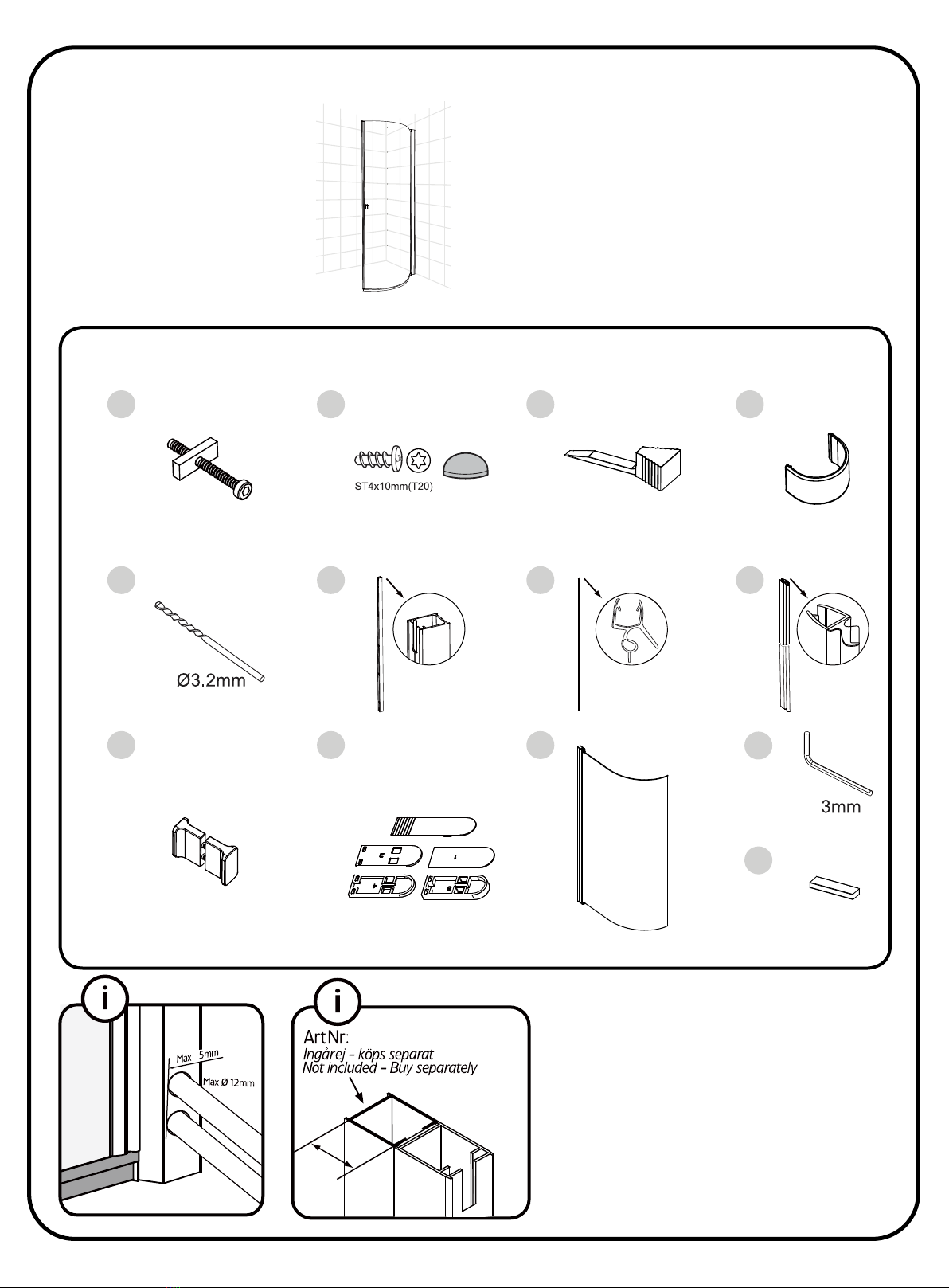

Förpackingens innehåll/ Pakkens innehold/ Pakkens indhold/ Pakkauksen sisältö/ Contents of package
IglooPro J-door
1 (20)
Sid/Page 4 Sid/Page 4 Sid/Page 8 Sid/Page 12
T20 PH2
TM

700
800
900
1160
1260
1360
1460
800
800
800
800
b ( mm )a ( mm )B ( mm )
1000
1160
1260
1360
1460
1760
800
800
800
800
800
b ( mm )
700
800
900
1000
a ( mm )B ( mm )
1300
b
B
a
950
800
a±10
b±10
226
366
500
622
b ( mm )a ( mm
989
955
900
825
732732
)
b
B
a
2 (20)

3 (20)
1 x
i
1 x
k
1 x
j
1 x
g
1 x
h
1 x
f
1 x
e
1 x
a
1 x
c
2 x
d
2 x
b
IglooPro J-door
1 x
l
1x
m
30 mm
1450363

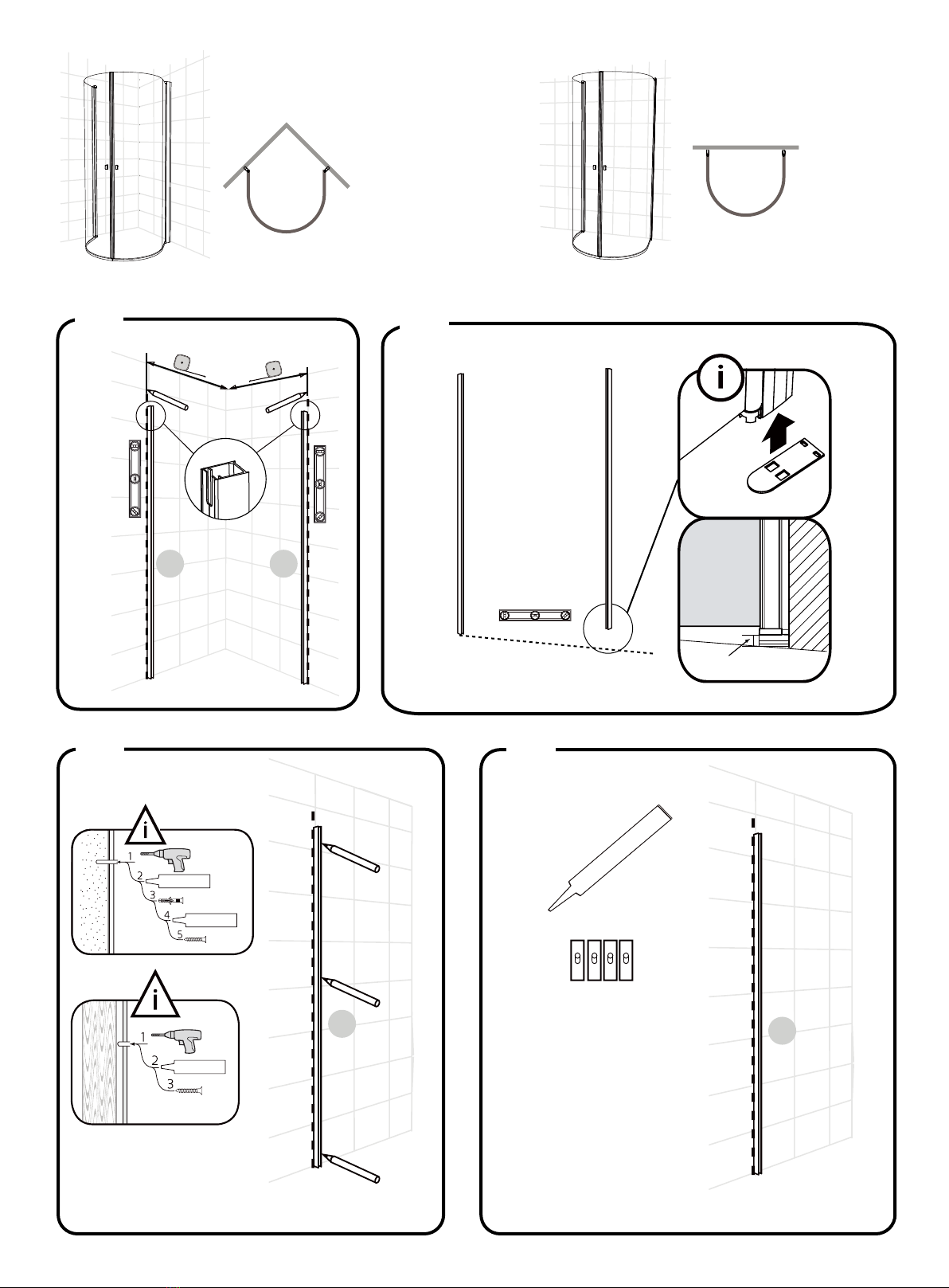

3

1
f f
f
3A
4 (20)
2
1 - 15mm
LIM/LIIMA/GLUE
3B
Läs mer på sid 19
Read more on page 19
Läs mer på sid 19
Read more on page 19
SILICONE
SILICONE
SILICONE
f

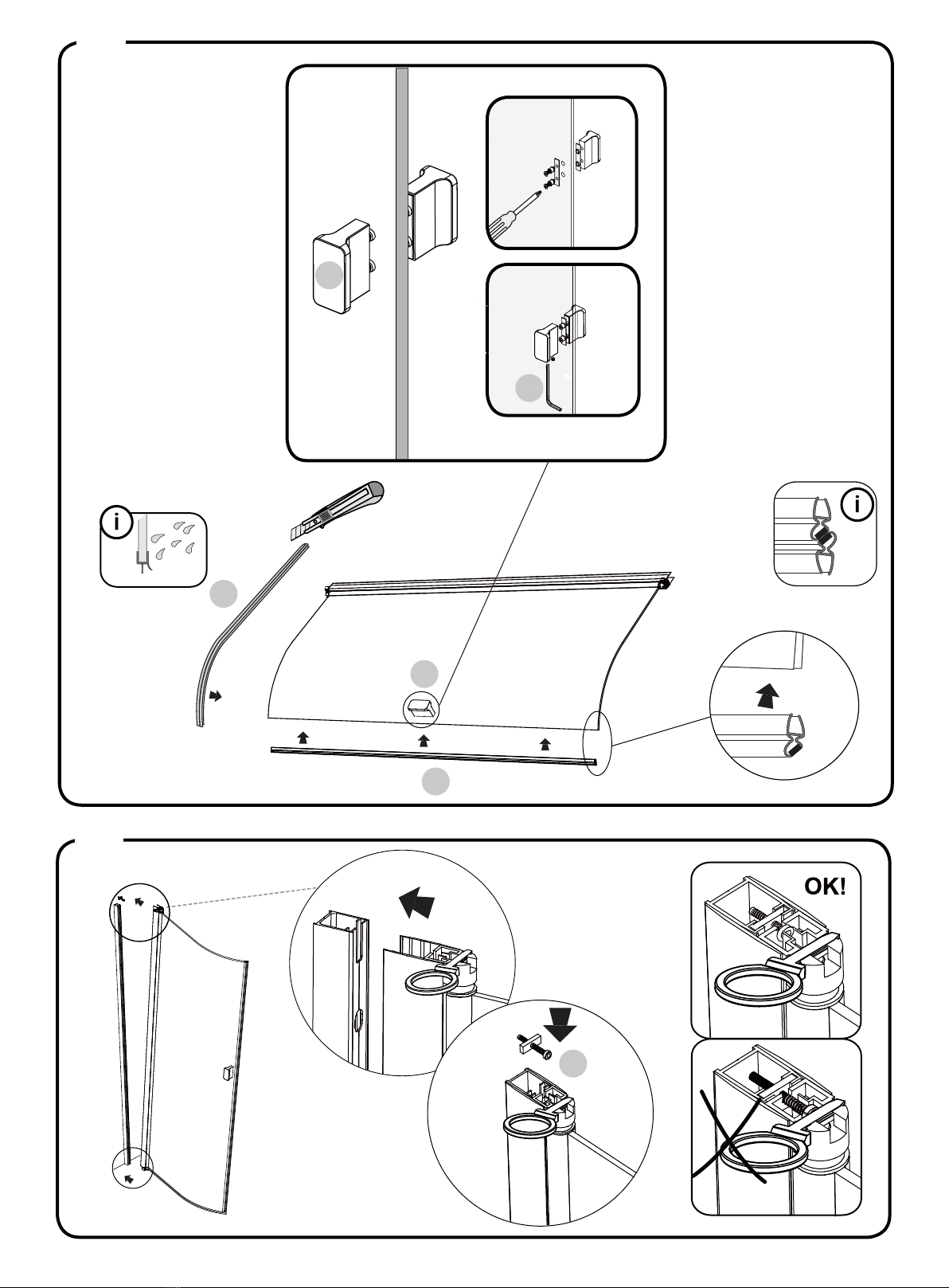

5 (20)
k
h
g
1
2
i
l
PH2
4
5
a

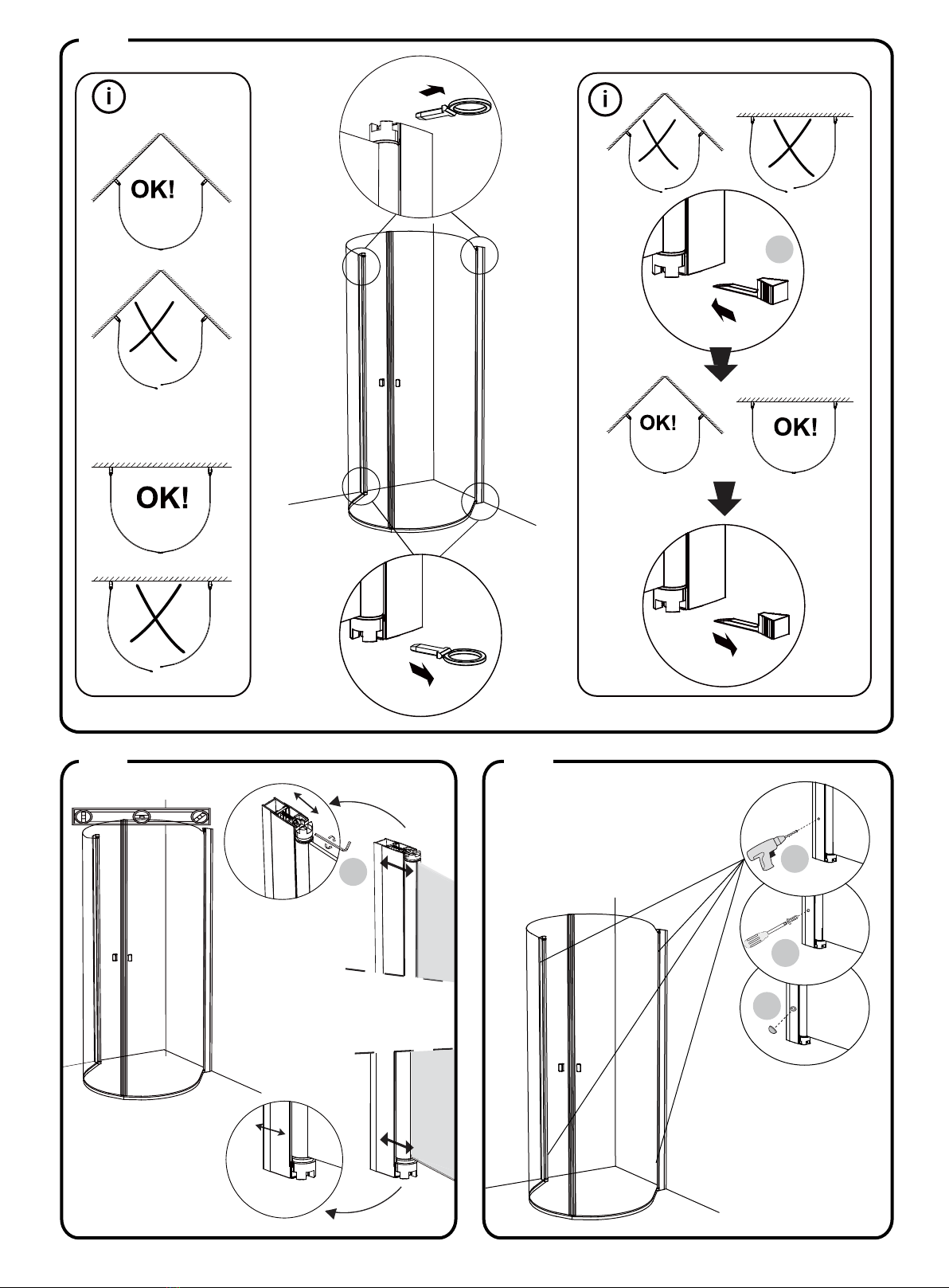

6 (20)

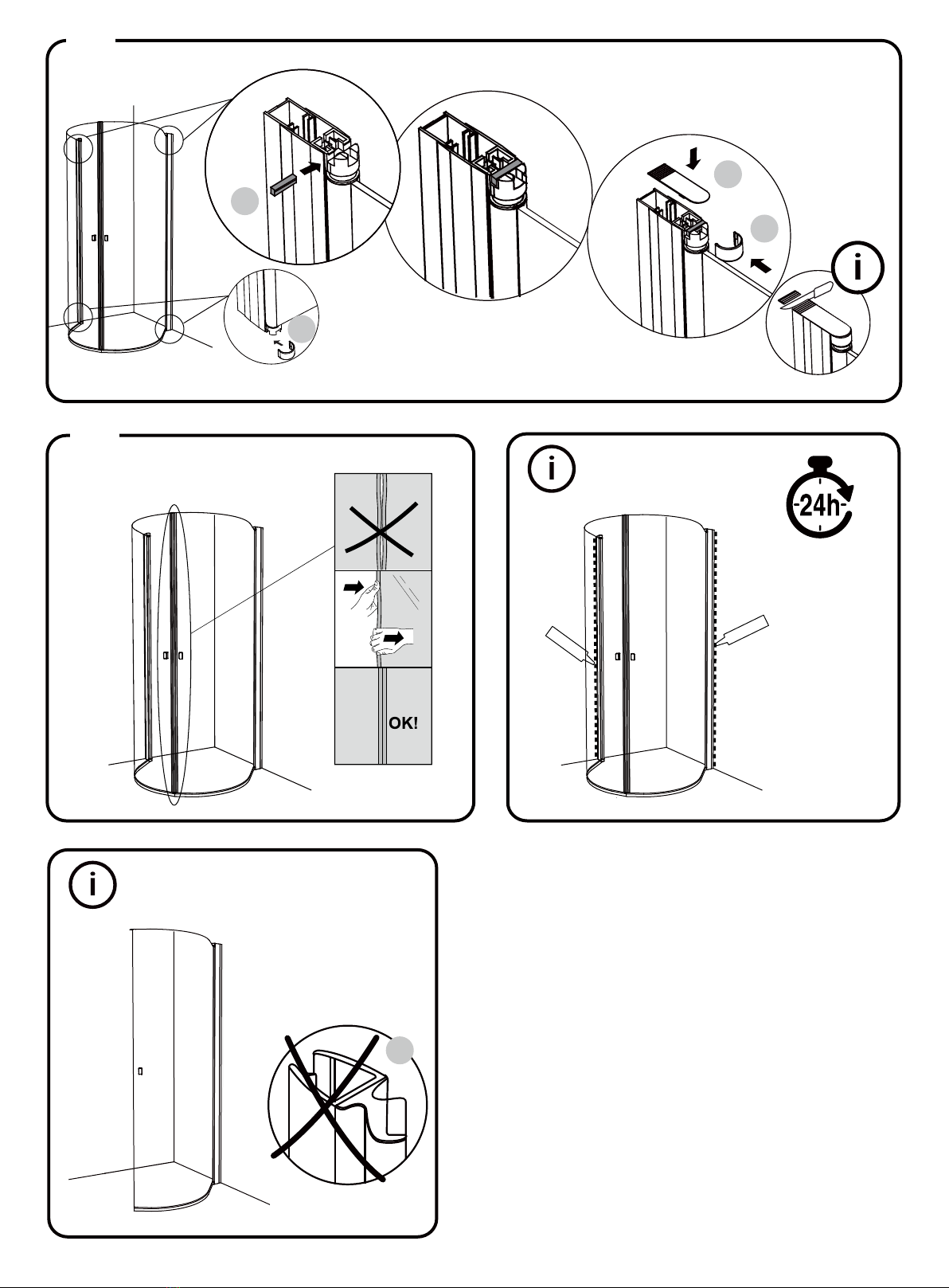

b
b
e
T20
l
20mm
7 8
C
6

7 (20)
SILICONE
SILICONE
d
j
d
m
10
9
h

8 (20)
1
f
f
3A
2
1 - 15mm
Läs mer på sid 19
Read more on page 19
SILICONE
SILICONE
SILICONE
LIM/LIIMA/GLUE
3B
Läs mer på sid 19
Read more on page 19
f

9 (20)
4
PH2
g
2
1
h
k
2
1

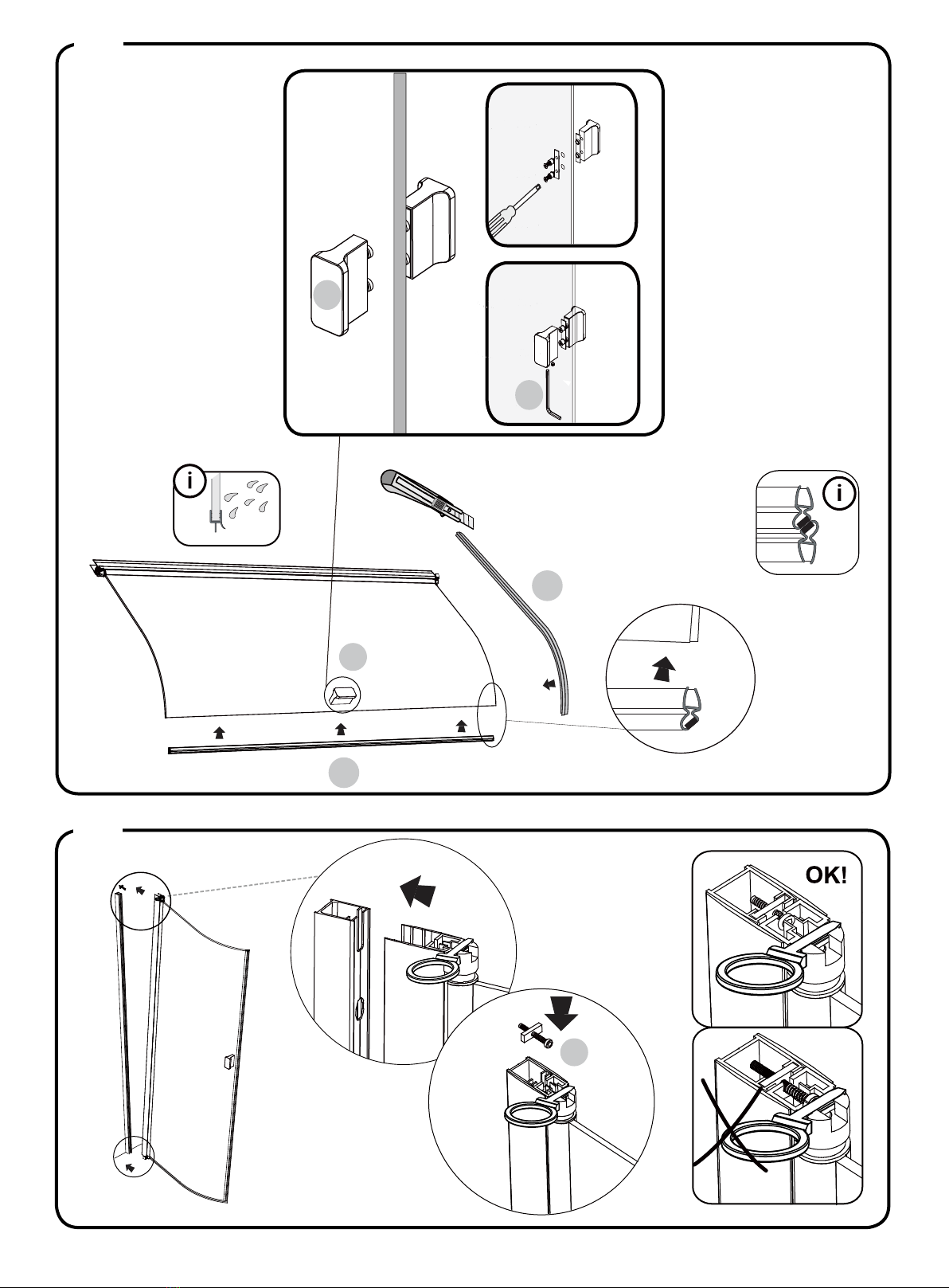

10 (20)
a
5
C
6
