Haier DW12-BFM User manual

DW12-BFM
0120504675
FR

A
B
C
Voyant MARCHE-ARRÊT
Touche MARCHE-ARRÊT
Poignée d'ouverture de la porte
D
E
F
G
Touche "Eco"
A
FE
Indicateur lumineux d'absence de sel
Touche "1/2 charge"
.1. FR
BCD
G
Bouton de sélection du cycle
La sécurité est une habitude qu'il est bon de cultiver

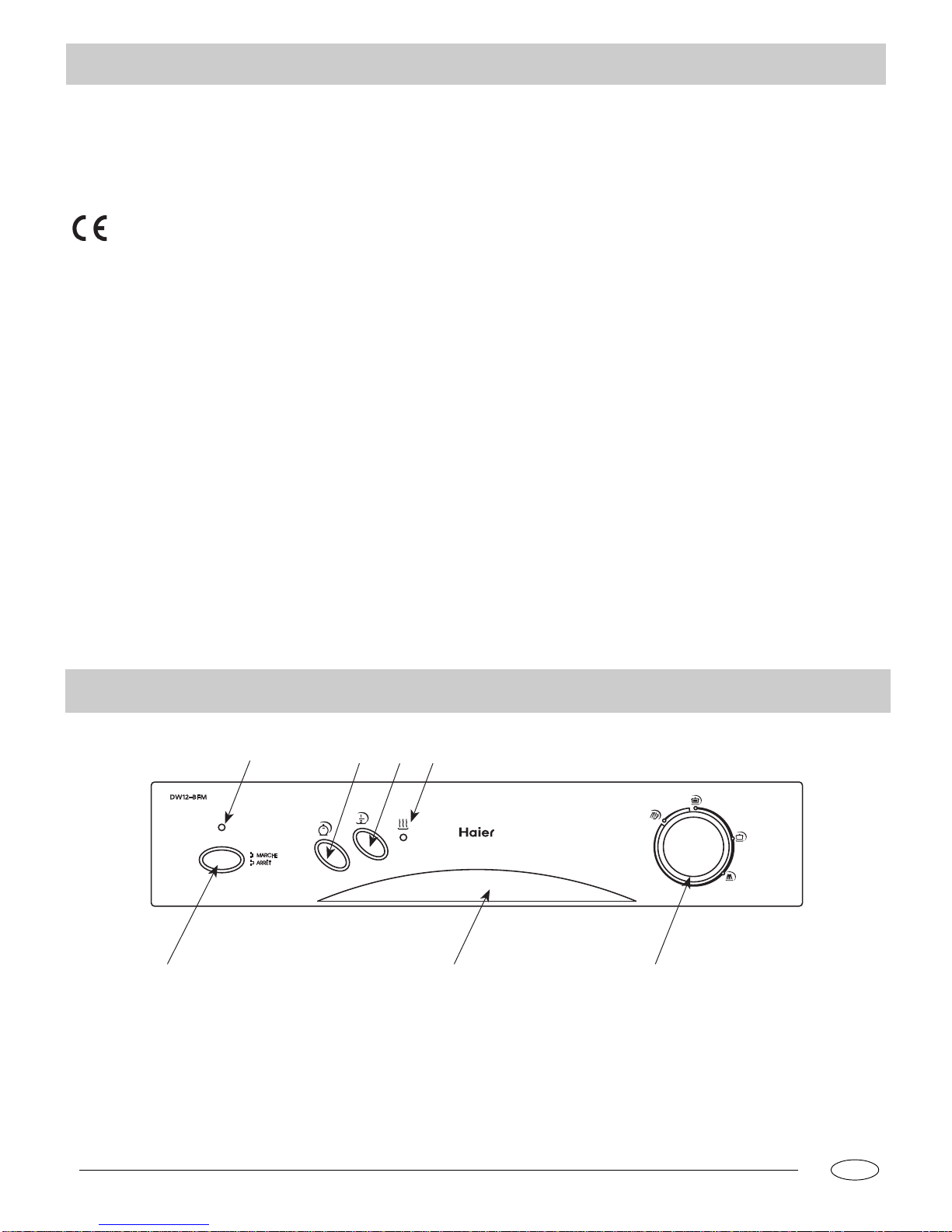

Gros plan (bandeau de commandes)
AVIS
Nous vous invitons à lire attentivement les instructions contenues
dans ce manuel car elles vous fourniront des informations
importantes pour installer, utiliser et entretenir votre appareil de
façon correcte et en toute sécurité.
Cet appareil est conforme aux directives CEE :
73/23/EEC du 19 février 1973 (Basse tension) et
modifications successives ;
- 89/336/EEC du 3 mai 1989 (Compatibilité électromagnétique)
et modifications successives.
- Déballez l'appareil avec soin.
- Ensuite, assurez-vous qu'il n'a pas été endommagé pendant le
transport. En cas de doute, adressez-vous à un professionnel
qualifié.
- Le lave-vaisselle doit être utilisé exclusivement par des adultes,
pour laver de la vaisselle et des ustensiles de cuisson.
- Cet appareil n'est pas conçu pour être utilisé par des enfants
ou des personnes handicapées sans qu'une surveillance soit
assurée.
- Il est recommandé de tenir les jeunes enfants sous contrôle
afin d'éviter qu'ils ne jouent avec le lave-vaisselle.
- Conservez les détergents hors de portée des enfants. Tenez
les enfants à l'écart du lave-vaisselle lorsque celui-ci est ouvert.
- Cet appareil ne peut être installé en extérieur, même si la zone
est protégée par un toit. Il est également très dangereux de
l'exposer à la pluie et aux éléments atmosphériques.
- Ne touchez en aucun cas la résistance pendant ou après un
cycle de lavage.
- Ne vous appuyez pas et ne vous asseyez jamais sur la porte du
lave-vaisselle car l'appareil pourrait basculer.
- Si le lave-vaisselle ne fonctionne pas, fermez le robinet d'arrivée
d'eau et débranchez l'appareil. Puis, con- sultez le chapitre intitulé
"Diagnostic rapide". Si ne pouvez résoudre le problème par vous-
même, adressez-vous à un Service Après-vente.
- Les réparations doivent être réalisées exclusivement par du per
sonnel spécialisé.
- Pour la mise au rebut, rendez les appareils inutilisables en
sectionnant le câble d'alimentation et en démontant le verrou de
la porte.
- Si le cordon d'alimentation est endommagé, il doit être remplacé
par un cable spécial ou de montage disponible auprès du fabricant
ou du Serv- vice Après-vente.
- La prise du secteur doit toujours être accessible, même après que
l'appareil a été installé.
- Règles essentielles qu'il convient d'observer au moment d'utiliser
l'appareil :
* Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus
ou lorsque vos mains ou vos pieds sont mouillés ;
* L'utilisation de rallonges et de prises multiples est à proscrire ;
* Au cours de l'installation, assurez-vous que le cordon
d'alimentation n'est pas plié ou écrasé de façon excessive, ce qui
pourrait être dangereux ;
* Si l'appareil ne fonctionne pas correctement ou si l'entretien doit
être effectué, débranchez l'appareil.
Afin de garantir l'EFFICACITÉ et la SÉCURITÉ de l'appareil, nous
vous conseillons :
- de toujours vous adresser à un Service Après-vente agréé par le
fabricant. - always use original Spare Parts

A
B
C
D
E
F
G
.2.
FR

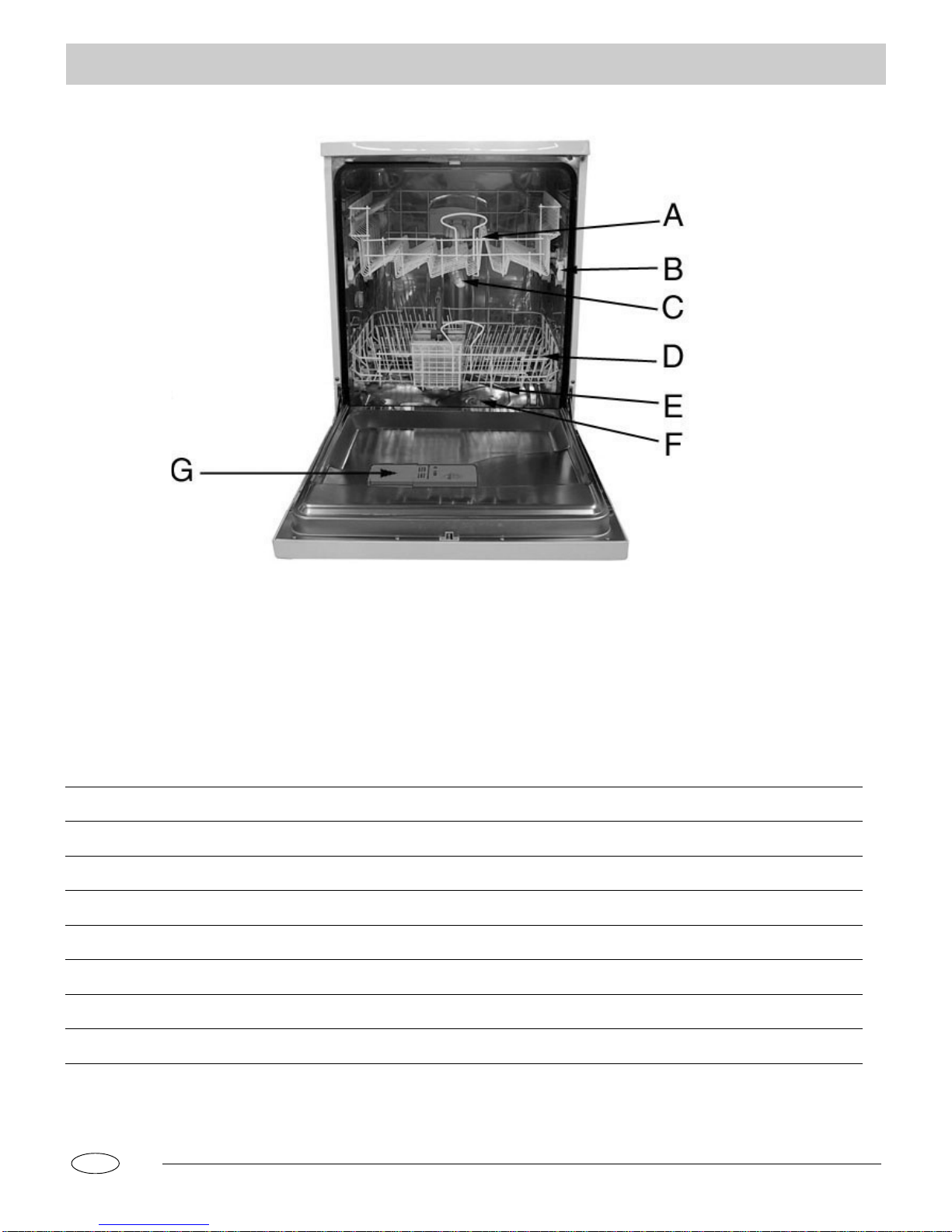

Gros plan de l'intérieur
Panier supérieur
Réglage de la hauteur du panier
Bras d'aspersion supérieur
Panier inférieur
Bras d'aspersion inférieur
Filtre de lavage
Distributeur de détergent et de liquide de rinçage
Caractéristiques techniques
Largeur 60 cm
Profondeur 60 cm
Hauteur 85 cm
Capacité 12 couverts standard
Pression de l'eau dans les conduits 0.03-0.6MPa
Tension d'alimentation 220V~ 60Hz
1950W
Puissance absorbée totale

.3. FR
Détergent et liquide de rinçage
Détergent
Utilisez exclusivement un détergent spécial pour lave-vaisselle.
Remplissez le distributeur de détergent avant de lancer un
nouveau cycle de lavage, en respectant les instructions fournies
dans le "Tableau des cycles de lavage". Le distributeur de
détergent est situé sur la paroi intérieure de la porte.

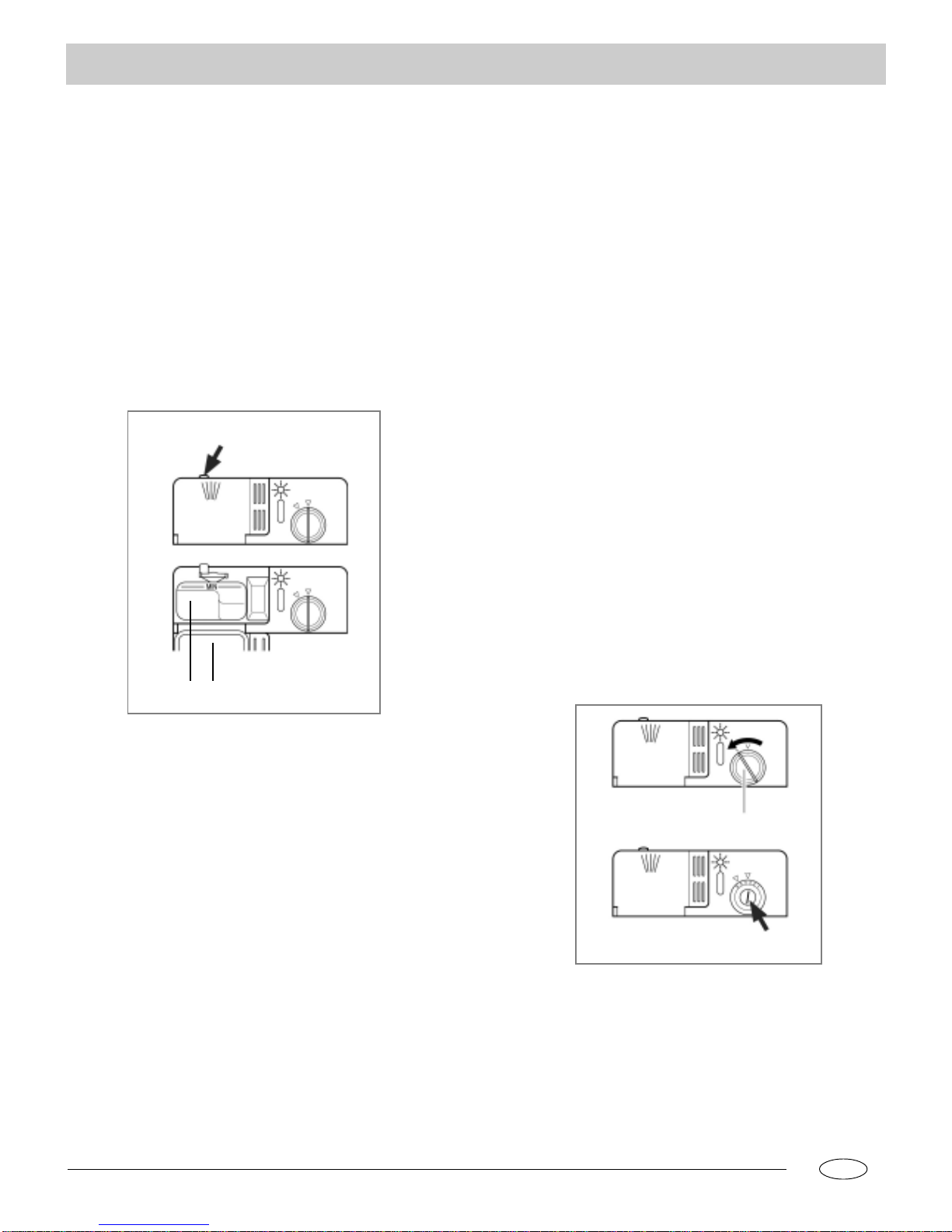

Comment remplir le distributeur de détergent
Pour ouvrir le couvercle "A" du distributeur, appuyez sur la tou-
che "B". Versez le détergent destiné au cycle de lavage dans
le compartiment "C".
Dès que vous avez rempli le distributeur de détergent, refermez
le couvercle et appuyez jusqu'à ce que vous entendiez un déclic.
Avertissement : Afin de pouvoir refermer aisément le
couvercle, nettoyez les bords de celui-ci en
éliminant toute trace de détergent.
Liquide de rinçage
Ce produit permet de faire briller votre vaisselle et facilite le
séchage sans laisser de traces. Le distributeur de liquide de
rinçage est situé sur la paroi intérieure de la porte. Remplissez-
le au bout de 80 lavages.
Comment remplir le distributeur de liquide de rinçage
Peu importe le type de distributeur de détergent installé dans
votre appareil, vous devez opérer comme indiqué ci-dessous
en ajoutant de l’agent de rinçage.
Pour ouvrir le distributeur de liquide de rinçage, tournez le
couvercle "C" dans le sens inverse des aiguilles d'une montre
et remplissez le distributeur en veillant à ne pas faire déborder
le liquide.
Vous pouvez régler la quantité de liquide de rinçage nécessaire
en tournant la vis de réglage "F", située en dessous du couvercle
"C", à l'aide d'un tournevis.
Il existe 6 positions de réglage ; la position 3 correspond à la
quantité normale.
Important:
Une quantité de liquide de rinçage correctement dosée améliore
le séchage.
Si vous constatez des gouttes d'eau ou des taches sur votre
vaisselle, il convient de régler le dosage sur une position
supérieure. Si les assiettes présentes des striures blanches,
réglez le dosage sur une position inférieure.
F
C
B
CA

.4.
FR
fig.A fig.B
2
1
34
Comment remplir votre lave-vaisselle
Avant de ranger la vaisselle dans votre lave-vaisselle, éliminez tous
les résidus d'aliments pour éviter que le filtre ne se bouche, ce qui
compromettrait les résultats de lavage.
Si des aliments carbonisés et par conséquent très difficiles à
détacher sont présents dans le fond de vos cocottes et casseroles,
faites-les tremper avant de les laver au lave-vaisselle. Ceci
permettra de ne pas effectuer de cycles de lavage supplémentaires.
Tirez le panier vers vous afin de faciliter le chargement de la
vaisselle.
Comment utiliser le panier inférieur
Nous vous conseillons de ranger les articles nécessitant un lavage
plus puissant sur le panier inférieur : cocottes, casseroles,
couvercles, plats de service et saladiers, comme représenté dans
la figure de droite.
Il est recommandé de ranger les plats de service et les couvercles
sur les côtés du panier afin de ne pas entraver la rotation du bras
d'aspersion supérieur.
- Rangez toujours les cocottes, saladiers, etc. en les retournant.
- Rangez les cocottes profondes en les inclinant pour permettre à
l'eau de s'écouler.
- Le panier à couverts peut être réduit de moitié (voir Fig.A), ce
qui permet de n'utiliser qu'une des deux sections lorsque la
quantité de couverts est peu importante. Dans ce cas, vous
disposez de plus d'espace pour ranger des cocottes ou des cas
seroles supplémentaires.
- Rangez les couverts dans le panier à couverts en positionnant le
manche vers le bas ; si le panier dispose de paniers latéraux,
disposez chaque cuillère dans les fentes prévues à cet effet. Les
ustensiles particulièrement longs doivent être rangés à
l'horizontale, dans la partie avant du panier supérieur.
Comment utiliser le panier supérieur
Le panier supérieur est conçu pour recevoir de la vaisselle plus
fragile et légère telle que verres, tasses à café et à thé, saucières,
de même que des assiettes, de petits bols et des casseroles peu
profondes (si elles ne sont pas trop sales). Installez la vaisselle et
les ustensiles de cuisson de façon à ce qu'ils ne puissent pas être
déplacés par le jet d'eau.
Le panier supérieur peut être réglé en hauteur à l'aide des boutons
latéraux (voir Fig.B).
Panier inférieur Panier supérieur
Capacité pour 12 couverts standard

.5. FR
Mise en service
Comment lancer un programme de lavage
- Assurez-vous que la fiche de votre appareil est correctement
branchée dans la prise secteur.
- Assurez-vous que le robinet d'arrivée d'eau est ouvert à fond.
- Chargez la vaisselle dans votre lave-vaisselle (voir le chapitre
"Comment remplir votre lave-vaisselle ").
- Remplissez le distributeur de détergent (voir le chapitre "Sel,
Détergent et liquide de rinçage").
- Tournez le bouton situé à droite, sur le bandeau de commandes,
dans le sens des aiguilles d'une montre jusqu'au numéro ou
symbole du cycle souhaité (voir le chapitre "Tableau des cycles
de lavage").
- Appuyez sur la touche MARCHE-ARRÊT; le voyant MARCHE-
ARRÊT s'allume. à présent, le cycle de lavage démarre.
Comment annuler ou modifier les réglages d'un cycle en cours
Appuyez sur la touche MARCHE-ARRÊT, le voyant MARCHE
s'éteint. Tournez le bouton dans le sens des aiguilles d'une montre
jusqu'au cycle de lavage souhaité ( voir le chapitre "Comment
lancer un programme de lavage"). Remettez ensuite votre
lave-vaisselle en marche en appuyant sur la touche MARCHE-
ARRÊT.
À la fin du cycle de lavage
Le cycle de lavage est terminé lorsque le bouton cesse de tourner
et est aligné sur STOP (voir figure). Mettez votre lave-vaisselle
hors tension en appuyant sur la touche MARCHE-ARRÊT, fermez
le robinet d'arrivée d'eau et ouvrez la porte.
Attendez quelques minutes avant de décharger le lave-vaisselle.
Vous éviterez ainsi de manipuler de la vaisselle et des ustensiles
encore chauds plus susceptibles de se briser. Vous contribuerez
également à optimaliser le séchage.
Touches modifiant les programmes
Touche "ECO"
Cette touche (voirGros plan (bandeau de commandes)- B)
sert pour de la vaisselle peu ou normalement sale. C'est un cycle
quotidien standard.
Touche "1/2 charge"
Cette touche (voirGros plan (bandeau de commandes)-C)
permet de laver uniquement la vaisselle placée au niveau
supérieur si la quantité de vaisselle à nettoyer est réduite. Vous
ferez ainsi des économies d'eau et d'éléctricité.
Cette touche peut êtré utilisée avant la programmation de n'importe
quel cycle de lavage, à l'exception du cycle de lavage intensif.
Veillez à réduire de moitié la quantité de détergent.

.6.
FR
Tableau des cycles de lavage
Cycle
Bouton







30g
30g



30g
30g











Comment séectionner le cycle Description du cycle Déter-
gent
Liquide
de
rinçage
Bouton
Lavage
intensif
Lavage
intensif
Lavage
normal
Rinçage
Plats, cocottes et casseroles
très sales (à ne pas utiliser
avec de la vaisselle fragile).
Plats, cocottes et casseroles
très sales (à ne pas utiliser
avec de la vaisselle fragile).
Plats, cocottes et casseroles
normalement sales. Cycle de
lavage quotidien.
Si votre vaisselle a
uniquement besoin d'être
rincée et séchée.
Prélavage de plats, de cocottes
et de casseroles en attendant
de remplir le lave-vaisselle avec
la vaisselle du repas suivant.
Prélavage à l'eau chaude à 60°C.
Lavage prolongé à 65°C.
Rinçage à l'eau froide.
Rinçage à l'eau chaude à 70°C.
Séchage.
Prélavage à l'eau chaude à 50°C.
Lavage prolongé à 55°C.
Rinçage à l'eau froide.
Rinçage à l'eau chaude à 60°C.
Séchage.
Rinçage à l'eau froide à 65°C.
Rinçage à l'eau froide.
Rinçage à l'eau chaude à 70°C.
Séchage.
Rinçage à l'eau froide.
Rinçage à l'eau chaude à 65°C.
Séchage.
Lavage rapide à froid pour
éviter quae des résidus
d'aliments ne sèchent sur
la vaisselle.
Lavage normal
EN 50242
Plats, cocottes et casseroles
normalement sales. Cycle de
lavage quotidien.
Rinçage à l'eau froide à 55°C.
Rinçage à l'eau froide.
Rinçage à l'eau chaude à 60°C.
Séchage.
Rinçage
Si votre vaisselle a
uniquement besoin d'être
rincée et séchée.
Rinçage à l'eau froide.
Rinçage à l'eau chaude à 55°C.
Séchage.
Trempage

.7. FR
- Il est important de tester et de faire fonctionner votre lave-
vaisselle lorsque celui-ci est plein, afin d'économiser l'énergie.
Pour éviter que des odeurs ne se dégagent et que des aliments
ne sèchent sur la vaisselle à laver, vous pouvez utiliser un cycle
à froid.
- Sélectionnez le cycle de lavage le mieux approprié : ce choix
dépend du type de vaisselle et d'ustensiles de cuisson à laver
ainsi que de leur degré de salissure.
Conseils pour économiser l'énergie
- Utilisez la quantité de détergent adéquate : une quantité de
détergent trop importante ne garantit pas un meilleur résultat
de lavage. En outre, l'impact sur l'environnement n'en sera que
plus négatif.
- Ne rincez pas la vaisselle et les ustensiles de cuisson avant de
les ranger dans le lave-vaisselle, car cela est inutile.
Comment maintenir votre lave-vaisselle en bon état de fonctionnement
Après chaque lavage
Après chaque lavage, fermez le robinet d'arrivée d'eau et laissez
la porte légèrement entrouverte, de façon à libérer les
moisissures et les odeurs susceptibles de se former à l'intérieur
de l'appareil.
Débrancher l'appareil
Débranchez toujours l'appareil avant de procéder aux opérations
de nettoyage ou d'entretien. Ne prenez aucun risque.
Éviter les solvants et les produits d'entretien abrasifs
Pour le nettoyage de l'extérieur et des parties en caoutchouc de
l'appareil, n'utilisez en aucun cas de solvants ou de produits
d'entretien abrasifs. Utilisez un chiffon imbibé d'une solution
d'eau chaude et de savon.
Pour enlever les taches ou salissures présentes sur la surface
intérieure de votre appareil, utilisez un chiffon que vous
tremperez dans une solution d'eau et de vinaigre blanc, ou un
produit d'entretien spécifique pour lave-vaisselle.
Comment déplacer votre appareil
Si vous devez déplacer votre appareil, veillez à le laisser dans la
position verticale. Si cela est absolument nécessaire, il peut
éventuellement être posé sur le dos.
Joints
La présence de résidus d'aliments dans les interstices des joints
du lave-vaisselle constitue l'un des facteurs influençant la forma-
tion d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les
joints avec une éponge pour éviter cet inconvénient.
Absence prolongée
En cas d'absence prolongée, il est conseillé de lancer un cycle de
lavage à vide, de débrancher l'appareil, de fermer le robinet
d'arrivée d'eau et de laisser la porte de l'appareil légèrement
entrouverte. Cette précaution permet d'allonger la durabilité des
joints et empêche la formation de mauvaises odeurs à l'intérieur
du lave-vaisselle.

.8.
FR
B
A
Nettoyage et précautions particulières en matière d'entretien

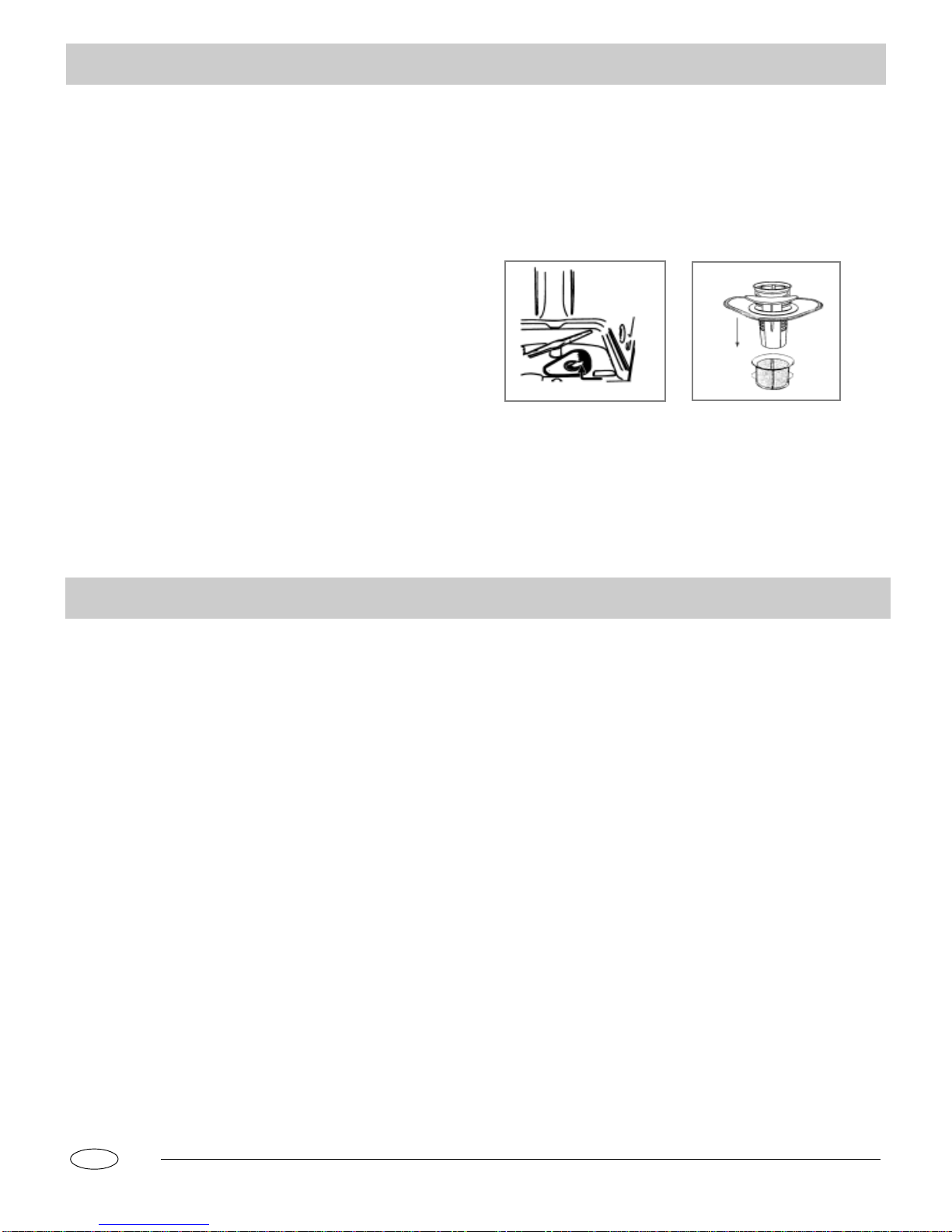

Montage du filtre
Pour obtenir des résultats de lavage satisfaisants, il est impor-
tant que le filtre soit propre.
Le filtre recueille efficacement les particules d'aliments présentes
dans l'eau de lavage et permet de réutiliser celle-ci au cours du
cycle de lavage. C'est pourquoi il est recommandé de débarrasser
le filtre des grosses particules d'aliments après chaque cycle de
lavage. Pour ce faire, rincez le filtre semi-circulaire et le godet
(A) à l'eau courante. Pour démonter le filtre, tirez la poignée du
godet vers le haut. Le groupe filtre (constitué du filtre semi-
circulaire (A) et du filtre à petits grains (B)) doit être nettoyé au
moins une fois par mois. Nettoyez le filtre et le filtre à petits grains
à l'aide d'une brosse. Remontez ensuite les différents éléments
comme illustré dans les figures ci-dessous et installez à nouveau
le groupe filtre à l'intérieur du lave-vaisselle, en le positionnant
dans son logement et en appuyant vers le bas.
N'utilisez jamais le lave-vaisselle sans avoir préalablement installé
les filtres. Un montage incorrect des filtres peut nuire aux résultats
de lavage de l'appareil et endommager la vaisselle et les
ustensiles de cuisson.
Comment nettoyer les bras d'aspersion
Il peut arriver que des particules d'aliments s'incrustent dans les
bras d'aspersion et bloquent les orifices (voir "Gros plan de
l'intérieur", lettres C-E). Contrôlez régulièrement les bras
d'aspersion et nettoyez-les lorsque cette opération s'avère
nécessaire.
Diagnostic des pannes
Il se peut que votre lave-vaisselle ne fonctionne pas ou fonctionne
de manière incorrecte. Avant de contacter votre Service Après-
vente, contrôlez d'abord les points suivants : n'avez-vous pas
oublié d'appuyer sur l'une des touches ou bien d'effectuer une
opération fondamentale ?
Le lave-vaisselle ne démarre pas
Contrôlez que :
- la fiche est correctement branchée dans la prise secteur ;
- il n'y a pas de coupure de courant ;
- la porte est fermée correctement ;
- la touche MARCHE-ARRÊT est sur "MARCHE" ;
- le robinet d'eau est ouvert.
Le lave-vaisselle ne charge pas l'eau
Contrôlez que :
- le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation
est raccordé correctement ;
- l'alimentation en eau de votre habitation n'a pas été coupée et
que la pression est suffisante ;
- le tuyau d'alimentation n'est ni écrasé ni plié ;
- le filtre du tuyau d'alimentation n'est pas obstrué.
La vaisselle n'est pas propre
Contrôlez que :
- le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation
est raccordé correctement ;
- l'alimentation en eau de votre habitation n'a pas été coupée et
que la pression est suffisante ;
- le tuyau d'alimentation n'est ni écrasé ni plié ;
- le filtre du tuyau d'alimentation n'est pas obstrué.
La vidange de l'eau ne s'effectue pas
Contrôlez que :
- le tuyau de vidange n'est ni écrasé ni plié.
Il y a des dépôts de calcaire ou un film blanchatre sur
la vaisselle
Contrôlez que :
- le bouchon du distributeur de sel est fermé correctement ;
- la quantité de liquide de rinçage est suffisante.
Si, après tous ces contr?les, le lave-vaisselle ne fonctionne
toujours pas et/ou que le problème persiste, adressez-vous à
votre Service Après-vente le plus proche en indiquant :
- le type de panne ;
- le type d'appareil et le numéro du modèle (Mod...) ainsi que le
numéro de série (S/N...), qui figurent sur la plaque
signalétique située sur la paroi intérieure de la porte.
Ne faites jamais appel à des techniciens non agréés et exigez
toujours qu'il soit fait usage de pièces d'origine.
Nettoyer le filtre d’entrée d’eau
Vous devez nettoyer régulièrement le filtre d’entrée d’eau situé à
la sortie du robinet(voir illustration)
Après avoir fermé le robinet, ouvrez le sommet du tuyau d’entrée
d’eau, sortez le filtre et nettoyez-le dans l’eau attentivement. Et
puis remettez le filtre et bien serrez le tuyau d’eau.

.9. FR
Installation
fig.2
Comment installer l'appareil
Installez l'appareil à l'endroit souhaité. Le dos de l'appareil doit
reposer contre le mur et les parois latérales doivent être
parallèles aux parois du meuble adjacent ou du mur. Le lave-
vaisselle est équipé de tuyaux d'alimentation et de vidange de
l'eau. Ces tuyaux peuvent être installés à droite ou à gauche,
pour faciliter l'installation correcte de l'appareil.
Comment mettre l'appareil de niveau
Dès que l'appareil est mis en place, réglez les pieds du lave-
vaisselle (en les vissant ou en les dévissant) jusqu'à ce que
l'appareil soit de niveau. Dans tous les cas, l'appareil doit
présenter une inclinaison non supérieure à 2°. Une mise à niveau
correcte de l'appareil est un gage de garantie pour des résultats
satisfaisants.
Raccordement à l'arrivée d'eau froide
Raccordez le tuyau d'arrivée d'eau froide à un connecteur 3/4
(gaz) fileté et assurez-vous qu'il est solidement fixé (voir Fig. 1).
Si les conduits d'eau sont neufs ou ont été utilisés pendant une
longue période, faites couler l'eau pour vous assurer qu'elle est
propre et dépourvue d'impuretés. En ne prenant pas cette
précaution, vous courez le risque de boucher le conduit d'arrivée
d'eau et d'endommager l'appareil.
Raccordement à l'arrivée d'eau chaude
Le robinet d'arrivée d'eau de l'appareil peut également être
raccordé au dispositif de distribution d'eau chaude de votre habi-
tation (système de chauffage central), à condition que la
température ne dépasse pas 60°C.
Dans ce cas, la durée du cycle de lavage sera réduite de 15
minutes environ et l'efficacité du lavage sera légèrement
inférieure.
Le raccordement à l'arrivée d'eau chaude doit s'effectuer de la
même façon que pour le raccordement à l'arrivée d'eau froide.
Raccordement du tuyau de vidange
Introduisez le tuyau de vidange dans un conduit de drainage
d'un diamètre de 4 cm minimum, ou déposez-le directement
dans l'évier en veillant à ce qu'il ne soit ni plié ni écrasé. Utilisez
le support en plastique prévu à cet effet, fourni avec
l'appareil (voir Fig.2). L'extrémité libre du tuyau doit se trouver
à une hauteur comprise entre 40 et 100 cm et ne doit pas être
immergée dans l'eau.
Attention:
Le support en plastique doit être solidement fixé au mur pour
éviter que le tuyau ne se déplace et que de l'eau ne se répande
au sol.
Branchement électrique
Après vous être assuré que la tension d'alimentation et la
fréquence de votre habitation correspondent à celles figurant sur
la plaque signalétique (située sur la paroi intérieure en acier
inoxydable de la porte de votre appareil), et que l'installation
électrique est prévue pour supporter la tension maximale indiquée
sur la plaque signalétique, introduisez la fiche dans une prise
secteur correctement reliée à la masse (la mise à la terre de
l'appareil est obligatoire aux termes de la loi).
Si la prise secteur et la fiche de l'appareil ne sont pas de même
type, remplacez la fiche. N'utilisez en aucun cas de srallonges
ou autres qui risqueraient de provoquer une surchauffe et des
brûlures.
1/ B
1/A
fig.1

Diagramme
Installation
