Operating instruction
Thank you for choosing a Hama product. .
Take your time and read the following instructions
and information completely. Please keep these
instructions in a safe place for future reference. If .
you sell the device, please pass these operating
instructions on to the new owner.
1. Explanation of Warning Symbols and Notes
|
* This symbol is used to indicate safety
instructions or to draw your attention to
specific hazards and risks.
Attention : hearing damage possible. The alarm
is extra loud. Do not test the smoke alarm close
to the ear.
Do not attempt to service or repair the device
yourself. Leave any service work to qualified
experts.
Smoke alarms have limitations. Smoke alarms are
not foolproof and are not warranted to protect
lives or property from fire. Smoke alarms are not
a substitute for insurance. Homeowners and
renters should insure their lives and property.
In addition, it is possible for the smoke alarm to
fail at any time. For this reason, you must test
the smoke alarm weekly and replace unit every
10 years.
4. Mounting Location
« This symbol is used to indicate additional
information or important notes.
®
2. Package Contents
+ Photoelectric smoke alarm with VdS test mark
+ Base plate
+ Mounting equipment
« 9 volt battery, type 6F22/6LR61
+ These operating instructions
3. Safety Notes
e Do not use this device in moist environments and
avoid splashes.
+ Do not use the device in the immediate vicinity of
heaters or other heat sources or in direct sunlight.
+ Do not drop the device and do not expose the
device to major shocks.
+ Do not forcibly open the device.
+ To ensure the device functions correctly, follow
the mounting and installation information given
in these operating instructions.
+ Create an emergency escape plan (information
can be found in these operating instructions).
+ Replace dead batteries immediately.
+ Install smoke alarms in the immediate vicinity
of bedrooms.
+ Smoke and combustion by-products rise
upward to ceilings before spreading
horizontally. The ideal mounting location is
on the ceiling in the middle of a room.
}08870man_de_en.indd 2 12.09.12 10:0

®

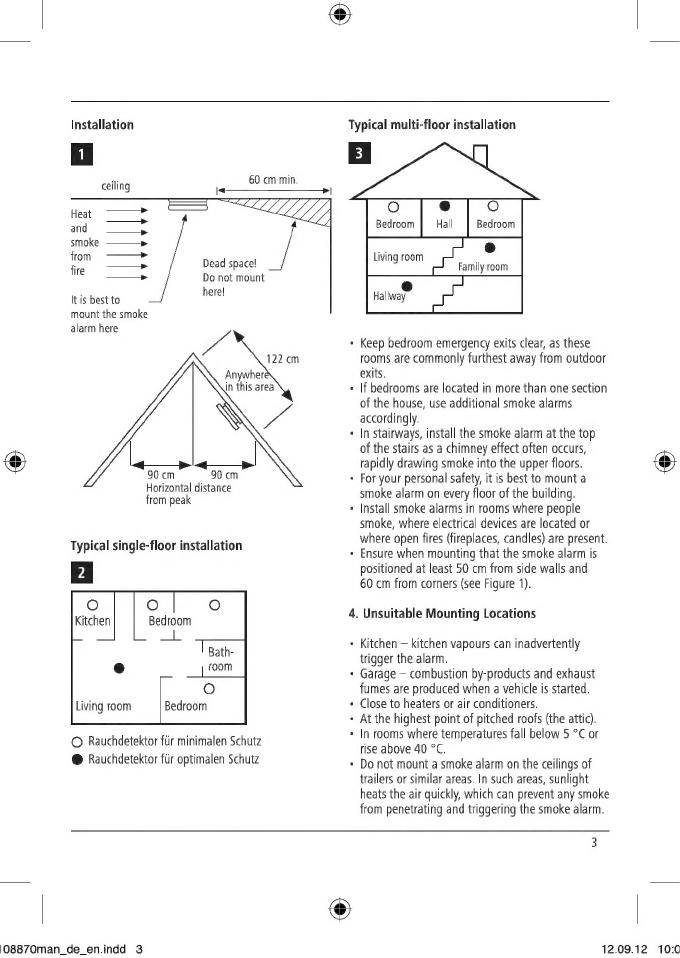

Installation
4: 60 cm min.
ceiling I< |
Heat
and Fa
smoke ———»
from m
fire —> Dead space!
= Do not mount
i here!
It is best to
mount the smoke
alarm here
90 cm 90 cm
Horizontal distance
from peak
Typical single-floor installation
Living room Bedroom
© Rauchdetektor für minimalen Schutz
@ Rauchdetektor für optimalen Schutz
Typical multi-floor installation
O ©
Bedroom | Hal Bedroom
z ©
Living room
Family room
®
Hallway
{o
Keep bedroom emergency exits clear, as these
rooms are commonly furthest away from outdoor
exits.
+ If bedrooms are located in more than one section
of the house, use additional smoke alarms
accordingly.
+ In stairways, install the smoke alarm at the top
of the stairs as a chimney effect often occurs,
rapidly drawing smoke into the upper floors. ®
« For your personal safety, it is best to mount a
smoke alarm on every floor of the building.
« Install smoke alarms in rooms where people
smoke, where electrical devices are located or
where open fires (fireplaces, candles) are present.
+ Ensure when mounting that the smoke alarm is
positioned at least 50 cm from side walls and
60 cm from corners (see Figure 1).
4. Unsuitable Mounting Locations
+ Kitchen — kitchen vapours can inadvertently
trigger the alarm.
e Garage — combustion by-products and exhaust
fumes are produced when a vehicle is started.
e Close to heaters or air conditioners.
+ At the highest point of pitched roofs (the attic).
+ In rooms where temperatures fall below 5 °C or
rise above 40 °C.
« Do not mount a smoke alarm on the ceilings of
trailers or similar areas. In such areas, sunlight
heats the air quickly, which can prevent any smoke
from penetrating and triggering the smoke alarm.
}08870man_de_en.indd 3
3
®
12.09.12 10:0

®
Stay down close to the floor if the air is filled
with smoke.
amg + Breathe through a moistened towel.
+ Smoke alarms do not work without batteries.
+ If you hear a faint sound every 60 seconds,
replace the batteries immediately.
e Test the functionality of smoke alarms on a
weekly basis by pressing the test button.
+ After leaving the house, go to your prearranged
meeting place and ensure that all persons have
left the house.
e Call the fire department from a neighbour's
house — not from your own house if at all
possible!
+ Do not re-enter your house until the fire
5. Emergency Escape Plan
* Create a plan for you flat/house which shows all
doors and windows and which includes at least
wo escape routes from each room (if possible).
+ Windows on upper floors require an emergency
adder.
+ Discuss the emergency escape plan with your
amily and explain to each family member or
guest what to do in case of fire.
+ Specify a location outside of your house as a
meeting point in case of a fire.
« Demonstrate the smoke alarm’s warning signal
o each person and explain that they must leave
the house upon hearing it.
Conduct regular fire drills. These exercises help
you, and in particular your children, to exit the
house as quickly and directly as possible in the
event of real fire.
Each person must know what to do in case of a
real emergency. Remember that you might not be
able to help your children in a real emergency;
your children must be able to exit the house on
their own.
.
6. Behaviour When Alarm Sounds
department allows you to do so.
+ Cigarette smoke will generally not trigger the
alarm unless the smoke is blown directly at
the smoke alarm.
* Steam caused by cooking can trigger an
alarm if the smoke alarm is located close to a
cooking area.
+ If an alarm is triggered, verify whether or not
a genuine emergency situation exists.
+ If fire or smoke is present, call the fire
department and behave in the manner
described under Item 6.
®
+ Ifthe cause of an alarm is unclear, you must
assume that a fire is present.
+ Leave the building immediately in this case.
7. Mounting the Base Plate
+ Leave the house immediately. Every second
counts. Do not waste any time getting dressed or
collecting valuables.
+ When exiting the house, avoid opening any door
that feels hot or underneath which smoke can be
seen emanating. Use an alternative emergency exit.
+ If the surface of the door feels cool, open it
slightly. Be prepared to shut it quickly, however, if
there is smoke or fire behind the door.
+ Hold the base plate of the smoke alarm against
the ceiling — the two mounting holes can be used
to mark the position of the drill holes.
e With a wooden ceiling or beams, drill approx.
20 mm deep using a 2.5 mm drill bit. Use the
supplied screws without anchors.
« For cement or brick, use a bit with max. 5 mm
diameter (measure the supplied anchors before)
}08870man_de_en.indd 4 12.09.12 10:0

and drill approx. 25 — 30 mm deep so that the
anchors can be inserted.
+ Insert the anchors (for cement or brick).
+ Attach the base plate of the smoke alarm using
the two screws supplied.
oO oO
Sa pen
plastic plugs
8. Startup and Operation
The smoke alarm system is functional as soon as
batteries are inserted. If combustion by-products
are detected in the air, a loud alarm tone sounds.
The alarm stops as soon as the air is free of smoke.
Decibel level in alarm mode: min. 85 dB(A).
+ Insert the batteries.
+ Attach the smoke alarm to the base plate, which
is mounted on the ceiling, by guiding the snap-in
hooks into the intended openings and rotating
the smoke alarm clockwise.
e Check that the smoke alarm is securely attached
to the base plate.
e Please note that the smoke alarm is outfitted
with a safety catch that prevents you from
attaching it to the base plate if no battery has
been inserted.
If the smoke alarm does not click cleanly
into place on the base plate, ensure that the
battery is inserted properly.
9. Care and Maintenance
« Test:
Press the test button on the smoke alarm for
approx. 5 seconds until the alarm sounds. The
alarm sounds if the electronics, sensor, horn and
battery are all functioning properly. If no alarm
sounds, the battery may be dead.
+ Itis recommended to test the device on
a weekly basis in order to ensure that it
functions properly.
Each time the batteries are replaced, you
must use the test button to check that the
smoke alarm is functioning properly.
If the smoke alarm does not respond to the
test even with a new battery, contact the
manufacturer.
®
* Replacing the batteries
The operating life of a 9 volt battery in this smoke
alarm is about one year. The smoke alarm indicates
that the battery is dead by emitting an acoustic
signal (every 60 sec.).
+ Recommended batteries
For example:
DC9V Alkaline or Carbon Zinc battery
(Gold Peak GP1604S; Gold Peak GP1604G; Golden
Power G6F22; Panasonic 6F22; Longlife 6F22)
®
108870man_de_en.indd 5 12.09.12 10:0

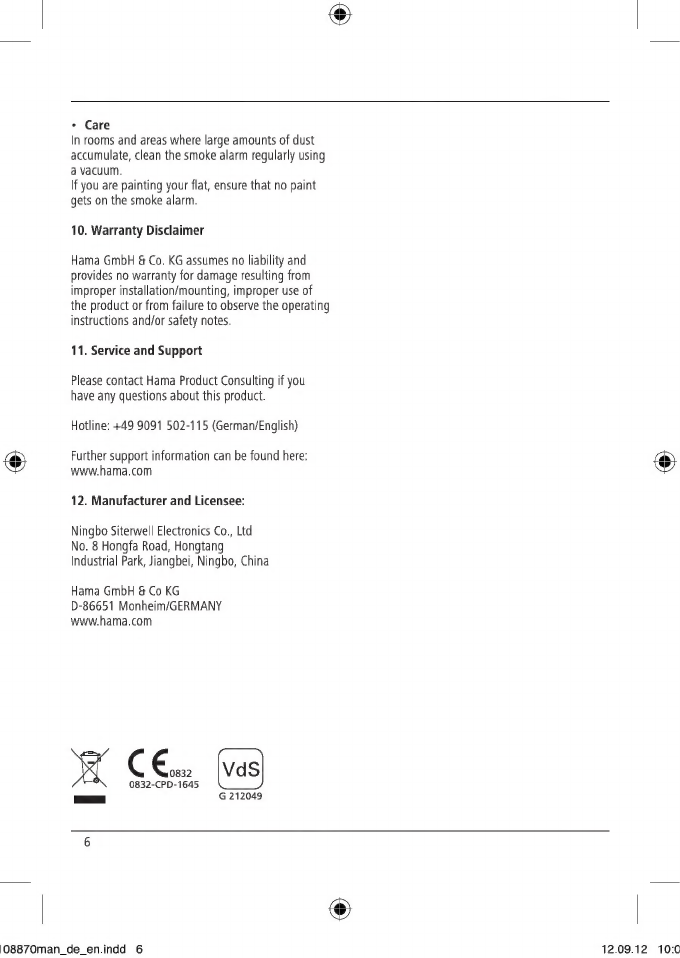

« Care
n rooms and areas where large amounts of dust
accumulate, clean the smoke alarm regularly using
a vacuum.
f you are painting your flat, ensure that no paint
gets on the smoke alarm.
10. Warranty Disclaimer
Hama GmbH & Co. KG assumes no liability and
provides no warranty for damage resulting from
improper installation/mounting, improper use of
he product or from failure to observe the operating
instructions and/or safety notes.
11. Service and Support
Please contact Hama Product Consulting if you
have any questions about this product.
Hotline: [phone] (German/English)
© Further support information can be found here: ®
www.hama.com
12. Manufacturer and Licensee:
Ningbo Siterwell Electronics Co., Ltd
No. 8 Hongfa Road, Hongtang
Industrial Park, Jiangbei, Ningbo, China
Hama GmbH & Co KG
D-86651 Monheim/GERMANY
www.hama.com
G 212049
108870man_de_en.indd 6 12.09.12 10:0

| ©
GB Bedienungsanleitung
Vielen Dank, dass Sie sich für ein Hama Produkt
entschieden haben!
Nehmen Sie sich Zeit und lesen Sie die folgenden
Anweisungen und Hinweise zunächst ganz durch.
Bewahren Sie diese Bedienungsanleitung anschlie-
Rend an einem sicheren Ort auf, um bei Bedarf
darin nachschlagen zu können. Sollten Sie das
Gerät veräußern, geben Sie diese Bedienungsanlei-
tung an den neuen Eigentümer weiter.
1. Erklärung von Warnsymbolen und Hinweisen
+ Wird verwendet, um Sicherheitshinweise zu
kennzeichnen oder um Aufmerksamkeit auf
besondere Gefahren und Risiken zu lenken.
+ Wird verwendet, um zusätzlich Informationen
oder wichtige Hinweise zu kennzeichnen.
2. Packungsinhalt
+ photoelektrischer Rauchmelder mit VdS
Prüfzeichen
Grundplatte
Montagematerial
Batterie 9Volt Typ 6F22 / 6LR61
diese Bedienungsanleitung
.. ee
3. Sicherheitshinweise
+ Verwenden Sie das Gerät nicht in einer feuchten
Umgebung und vermeiden Sie Spritzwasser.
« Betreiben Sie das Gerät nicht in unmittelbarer
Nähe der Heizung, anderer Hitzequellen oder in
direkter Sonneneinstrahlung.
+ Lassen Sie das Gerät nicht fallen und setzen Sie
das Gerät keinen heftigen Erschütterungen aus.
« Öffnen Sie das Gerät nicht gewaltsam.
Beachten Sie für eine korrekte Funktion die
in dieser Bedienungsanleitung angegebenen
Montage- und Installationshinweise.
+ Erstellen Sie für den Notfall einen Fluchtplan
(Hinweise dazu hier in der Bedienungsanleitung).
Wechseln Sie verbrauchte Batterien sofort aus.
Warnung vor Hörschäden! Der Signalton ist sehr
laut. Rauchmelder nicht direkt neben dem Ohr
testen.
Versuchen Sie nicht, das Gerät selbst zu warten
oder zu reparieren. Überlassen Sie jegliche War-
tungsarbeit dem zuständigen Fachpersonal.
Einschränkungen von Rauchmeldern. Rauchmel-
der sind nicht fehlerfrei, daher keine Garantie
zum Schutz von Leben und Besitz. Rauchmelder
stellen keinen Ersatz für eine Versicherung dar.
Hausbesitzer und Mieter sollten über eine ange-
messene Versicherung verfügen, um das Leben
der Bewohner und ihren Besitz zu schützen.
Um eine ordnungsgemäße Funktion zu
gewährleisten,muss der Rauchmelder jede Woche
getestet und nach 10 Jahren ausgetauscht werden.
®
4. Montageort
+ Platzieren Sie den Rauchmelder in unmittel-
barer Nähe des Schlafzimmers.
Rauch und Verbrennungsrückstände steigen
nach oben an die Zimmerdecke und ver-
breiten sich dann erst horizontal. Der ideale
Anbringungspunkt ist an der Decke, in der
Mitte des Zimmers.
108870man_de_en.indd 7 12.09.12 10:0

®
Installation
60 cm min.
>|
Hitze
und
Rauch ——»
von ~>
Feuer, ———> Toter Raum!
—— Niemals hier!
Am Besten hier
u
90 cm 90 cm
Horizontaler Abstand
von der Giebelspitze
Typische Einzel-Etageninstallation
O
Schlafzimmer Wohnzimmer
© Rauchdetektor für minimalen Schutz
@ Rauchdetektor für optimalen Schutz
Typische Multi-Etageninstallation
oO © O
Schlaf- Halle | Schlaf-
zimmer zimmer
Wohnzimmer e id
amilienzimmer
e
Eingangshalle
+ Halten Sie Fluchtwege von Schlafzimmern frei,
da diese Räume gewöhnlich am weitesten von
Ausgängen entfernt sind.
+ Sollte mehr als ein Schlafbereich vorhanden
sein, verwenden Sie entsprechend weitere
Rauchmelder.
Bringen Sie den Rauchmelder in Treppenhäusern
ganz oben an, da hier eine Kaminwirkung
vorhanden sein kann, die den Rauch schnell in
die oberen Stockwerke ziehen lässt. ®
Zu ihrer Sicherheit sollte je ein Rauchmelder auf
jeder Etage eines Gebäudes installiert werden.
Platzieren Sie einen Rauchmelder in Räumen,
in denen geraucht wird, sich elektrische Geräte
befinden oder offene Flammen (Kamin, Kerzen)
vorhanden sind.
Achten Sie bei der Montage darauf, dass
der Rauchmelder mindestens 50 cm von der
Seitenwand und 60 cm von der Zimmerecke
entfernt ist (siehe Bild 1).
4. Ungeeignete Montageorte
e Küche — Küchendampf könnte den Alarm
ungewollt auslösen.
e Garage — Verbrennungsrückstände/Abgase
entstehen beim Starten des Autos.
+ Vor Heizungsanlagen oder Klimageräten.
+ Am höchsten Punkt von Spitzdächern
(Dachboden).
+ In Räumen, in denen die Temperaturen unter
5° C fallen oder über 40° C steigen.
108870man_de_en.indd 8
12.09.12 10:0

®

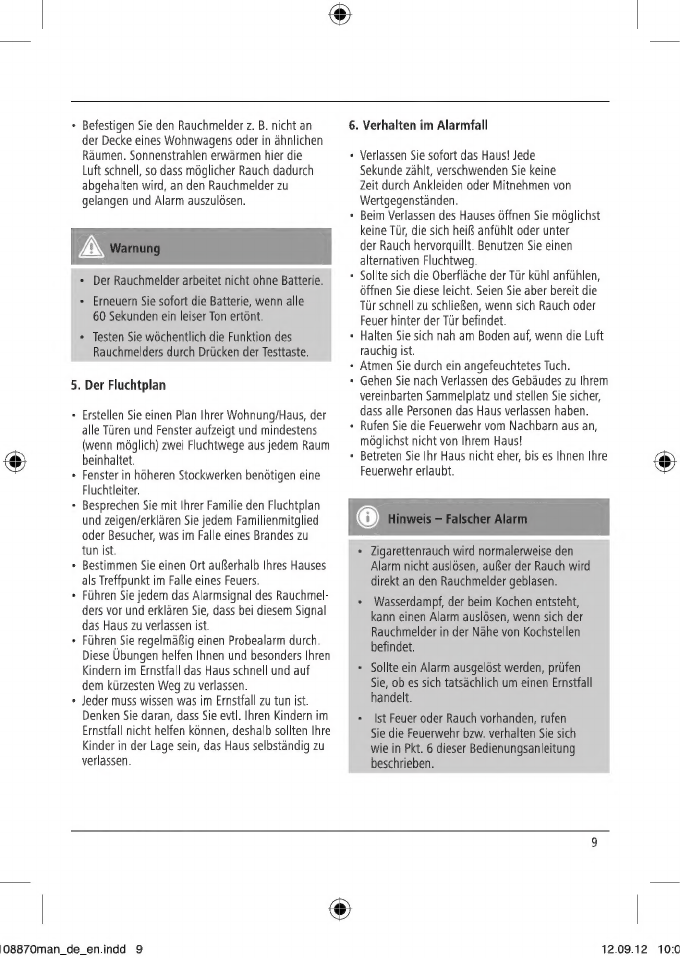

+ Befestigen Sie den Rauchmelder z. B. nicht an
der Decke eines Wohnwagens oder in ähnlichen
Räumen. Sonnenstrahlen erwärmen hier die
Luft schnell, so dass möglicher Rauch dadurch
abgehalten wird, an den Rauchmelder zu
gelangen und Alarm auszulösen.
+ Der Rauchmelder arbeitet nicht ohne Batterie.
+ Erneuern Sie sofort die Batterie, wenn alle
60 Sekunden ein leiser Ton ertönt.
e Testen Sie wöchentlich die Funktion des
Rauchmelders durch Drücken der Testtaste.
5. Der Fluchtplan
+ Erstellen Sie einen Plan Ihrer Wohnung/Haus, der
alle Türen und Fenster aufzeigt und mindestens
wenn möglich) zwei Fluchtwege aus jedem Raum
beinhaltet.
+ Fenster in höheren Stockwerken benötigen eine
Fluchtleiter.
+ Besprechen Sie mit Ihrer Familie den Fluchtplan
und zeigen/erklären Sie jedem Familienmitglied
oder Besucher, was im Falle eines Brandes zu
un ist.
+ Bestimmen Sie einen Ort außerhalb Ihres Hauses
als Treffpunkt im Falle eines Feuers.
+ Führen Sie jedem das Alarmsignal des Rauchmel-
ders vor und erklaren Sie, dass bei diesem Signal
das Haus zu verlassen ist.
+ Führen Sie regelmäßig einen Probealarm durch.
Diese Übungen helfen Ihnen und besonders Ihren
Kindern im Ernstfall das Haus schnell und auf
dem kürzesten Weg zu verlassen.
+ Jeder muss wissen was im Ernstfall zu tun ist.
Denken Sie daran, dass Sie evtl. Ihren Kindern im
Ernstfall nicht helfen können, deshalb sollten Ihre
Kinder in der Lage sein, das Haus selbständig zu
verlassen.
6. Verhalten im Alarmfall
+ Verlassen Sie sofort das Haus! Jede
Sekunde zählt, verschwenden Sie keine
Zeit durch Ankleiden oder Mitnehmen von
Wertgegenständen.
+ Beim Verlassen des Hauses öffnen Sie möglichst
keine Tür, die sich heiß anfühlt oder unter
der Rauch hervorquillt. Benutzen Sie einen
alternativen Fluchtweg.
+ Sollte sich die Oberfläche der Tür kühl anfühlen,
öffnen Sie diese leicht. Seien Sie aber bereit die
Tür schnell zu schließen, wenn sich Rauch oder
Feuer hinter der Tür befindet.
e Halten Sie sich nah am Boden auf, wenn die Luft
rauchig ist.
+ Atmen Sie durch ein angefeuchtetes Tuch.
e Gehen Sie nach Verlassen des Gebäudes zu Ihrem
vereinbarten Sammelplatz und stellen Sie sicher,
dass alle Personen das Haus verlassen haben.
* Rufen Sie die Feuerwehr vom Nachbarn aus an,
möglichst nicht von Ihrem Haus!
« Betreten Sie Ihr Haus nicht eher, bis es Ihnen Ihre
Feuerwehr erlaubt.
« Zigarettenrauch wird normalerweise den
Alarm nicht auslösen, außer der Rauch wird
direkt an den Rauchmelder geblasen.
+ Wasserdampf, der beim Kochen entsteht,
kann einen Alarm auslösen, wenn sich der
Rauchmelder in der Nähe von Kochstellen
befindet.
« Sollte ein Alarm ausgelöst werden, prüfen
Sie, ob es sich tatsächlich um einen Ernstfall
handelt.
+ Ist Feuer oder Rauch vorhanden, rufen
Sie die Feuerwehr bzw. verhalten Sie sich
wie in Pkt. 6 dieser Bedienungsanleitung
beschrieben.
®
108870man_de_en.indd 9 12.09.12 10:0

®

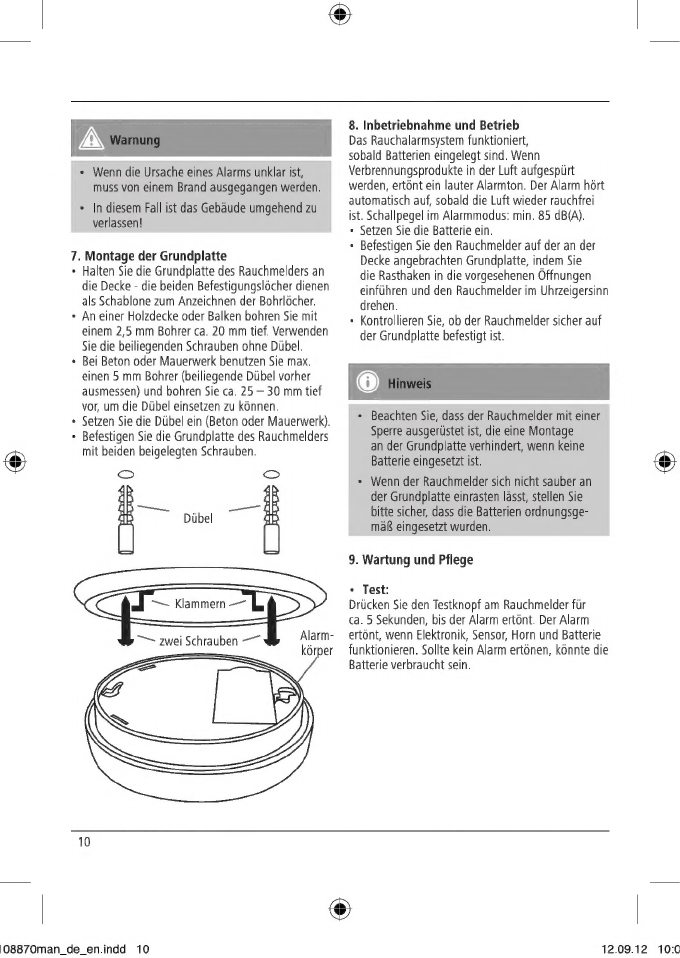

e Wenn die Ursache eines Alarms unklar ist,
muss von einem Brand ausgegangen werden.
+ In diesem Fall ist das Gebäude umgehend zu
verlassen!
7. Montage der Grundplatte
+ Halten Sie die Grundplatte des Rauchmelders an
die Decke - die beiden Befestigungslöcher dienen
als Schablone zum Anzeichnen der Bohrlöcher.
+ An einer Holzdecke oder Balken bohren Sie mit
einem 2,5 mm Bohrer ca. 20 mm tief. Verwenden
Sie die beiliegenden Schrauben ohne Dübel.
+ Bei Beton oder Mauerwerk benutzen Sie max.
einen 5 mm Bohrer (beiliegende Dübel vorher
ausmessen) und bohren Sie ca. 25 — 30 mm tief
vor, um die Dübel einsetzen zu können.
+ Setzen Sie die Dübel ein (Beton oder Mauerwerk).
+ Befestigen Sie die Grundplatte des Rauchmelders
mit beiden beigelegten Schrauben.
oO
®
oO
Dübel
8. Inbetriebnahme und Betrieb
Das Rauchalarmsystem funktioniert,
sobald Batterien eingelegt sind. Wenn
Verbrennungsprodukte in der Luft aufgespürt
werden, ertönt ein lauter Alarmton. Der Alarm hört
automatisch auf, sobald die Luft wieder rauchfrei
ist. Schallpegel im Alarmmodus: min. 85 dB(A).
+ Setzen Sie die Batterie ein.
Befestigen Sie den Rauchmelder auf der an der
Decke angebrachten Grundplatte, indem Sie
die Rasthaken in die vorgesehenen Öffnungen
einführen und den Rauchmelder im Uhrzeigersinn
drehen.
Kontrollieren Sie, ob der Rauchmelder sicher auf
der Grundplatte befestigt ist.
+ Beachten Sie, dass der Rauchmelder mit einer
Sperre ausgerüstet ist, die eine Montage
an der Grundplatte verhindert, wenn keine
Batterie eingesetzt ist.
Wenn der Rauchmelder sich nicht sauber an
der Grundplatte einrasten lässt, stellen Sie
bitte sicher, dass die Batterien ordnungsge-
maf eingesetzt wurden.
9. Wartung und Pflege
« Test:
Drücken Sie den Testknopf am Rauchmelder für
ca. 5 Sekunden, bis der Alarm ertönt. Der Alarm
ertönt, wenn Elektronik, Sensor, Horn und Batterie
funktionieren. Sollte kein Alarm ertönen, könnte die
Batterie verbraucht sein.
108870man_de_en.indd 10 12.09.12 10:0

®
Die Hama GmbH & Co. KG übernimmt keinerlei
+ Es wird empfohlen, das Gerät wöchentlich zu Haftung oder Gewährleistung für Schäden, die
testen, um eine ordnungsgemäße Funktionzu aus unsachgemäßer Installation, Montage und
gewährleisten. unsachgemäßem Gebrauch des Produktes oder
einer Nichtbeachtung der Bedienungsanleitung
und/oder der Sicherheitshinweise resultieren.9.
Service und Support
Nach jedem Batteriewechsel ist der ord-
nungsgemäße Betrieb des Rauchwarnmelders
unter Anwendung des Testknopfes zu prüfen!
Reagiert der Rauchmelder beim Test auch mit Bitte wenden Sie sich bei Fragen zum Produkt
einer neuen Batterie nicht, wenden Sie sich gerne an die Hama-Produktberatung.
an den Hersteller!
Hotline: [phone] (Deu/Eng)
e Austauschen der Batterien
Die Betriebsdauer einer 9 Volt Batterie in diesem
Rauchmelder beträgt etwa ein Jahr. Der Rauchmel-
der signalisiert eine verbrauchte Batterie über ein
Weitere Supportinformationen finden sie hier:
www.hama.com
akustisches Signal (alle 60 Sek.). 11. Hersteller und Genehmigungsinhaber
+ Empfohlene Batterien Ningbo Siterwell Electronics Co., Ltd
zB. k i No. 8 Hongfa Road, Hongtang i
®
DC9V
Alkaline
oder
Carbon-Zink-Batterie
Industrial
Park,
Jiangbei,
Ningbo,
China
&
(Gold Peak GP1604S; Gold Peak GP1604G; Golden
Power G6F22; Panasonic 6F22; Longlife 6F22) Hama GmbH & Co KG
D-86651 Monheim/GERMANY
www.hama.com
+ Pflege
Reinigen Sie den Rauchmelder in Räumen und
Bereichen mit hohem Staubaufkommen regelmäßig
durch absaugen.
Achten Sie bei einer Wohnungsrenovierung
darauf, dass keine Farbe auf dem Rauchmelder
aufgetragen wird.
G 212049
108870man_de_en.indd 11 12.09.12 10:0

Hama GmbH & Co KG
Dresdner Str. 9
D-86651 Monheim/Germany
www.hama.com
All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
®
108870man_de_en.indd 2
00108870/09.12
12.09.12 10:0
