Hammerbacher XMST Series User manual

XMST 1
Betriebsanleitung
XMST-Serie
Sprache Seite
Deutsch 1-19
Französisch / Français 21-40
Englisch / English 41-59
Italienisch / Italiano 61-80
Spanisch / Español 81-100
Tschechisch / Cesky 101-119
Montageanleitung 120-124
03/2020 114060- XMST

XMST
2
Betriebsanleitung:
XMST - Serie
Stand 03/2020 / deutsch

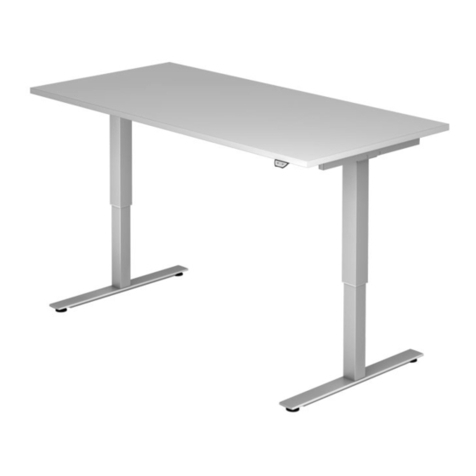

Ergonomischer Schreibtisch:
XMST12/16/19/2E/22
Elektroantrieb 1-stu g mit Tastschalter, stufenlos höhenverstellbar, 2 Motoren.
Lesen Sie die Betriebsanleitung gründlich durch und bewahren diese zur zukünftigen Verwendung auf!
Die vorliegende Betriebsanleitung ist an den Werksverantwortlichen gerichtet, der sie dem für die
Aufstellung, den Anschluss, die Anwendung und die Wartung des Tischuntergestelles verantwortlichen
Personal übergeben muss.
Eine PDF der Montageanleitung MO_XMST.pdf ndenSieaufunsererHomepageoderkönnenSieanfordern
unter: [e-mail]
Er muss sich vergewissern, dass die in der Betriebsanleitung und in den beiliegenden Dokumenten
enthaltenen Informationen gelesen und verstanden wurden.
Die Betriebsanleitung muss an einem bekannten und leicht erreichbaren Ort aufbewahrt werden und muss
auch bei geringstem Zweifel zu Rate gezogen werden.
DerHerstellerübernimmtkeineHaftungfürSchädenanPersonen,TierenoderSachensowieandem
Tischuntergestellselbst,diedurchunsachgemäßeAnwendung,durchNichtbeachtungoderungenügende
Beachtung der in dieser Betriebsanleitung enthaltenen Sicherheitskriterien entstehen bzw. durch
AbänderungdesTischuntergestellesoderderVerwendungvonnichtgeeignetenErsatzteilenverursacht
werden.
Identikation:ElektrischverstellbarerSchreibtischTyp:XMST
HammerbacherGmbH
Daimlerstraße4-6D-92318Neumarkt
www.HammerbacherGmbH.de [e-mail]
  WEEE-Reg.-Nr.DE34853279

XMST 3
Inhaltsverzeichnis
1. Bedienungsanleitung 4
1.1 Stellenwert der Montage- und Bedienungsanleitung
1.2 BestimmungsmäßigeVerwendung
1.3 UnsachgemäßeVerwendung
2. Allgemeine Hinweise 5
2.1 GewährleistungundHaftung
2.2 Zielgruppe der Betriebsanleitung
2.3 Ziele der Betriebsanleitung
3. Allgemeine Sicherheitshinweise 5
3.0 SymbolundHinweiserklärungen 5
3.1 OrganisatorischeHinweise  6
3.2 Informelle Sicherheitshinweise 6
3.3 Ausbildung der Monteure 6
3.4 Transport und Montage 6
3.5 GefahrendurchelektrischeEnergie 6
3.6 BenutzungdesTischgestells 7
3.7 BesondereGefahrenstellen 7
3.8 HinweisefürdenNotfall 7
3.9 Wartung und Instandhaltung 8
3.10 Reinigung 8
4. Zusatzhinweise und Restrisiken 9
5. Montage des Arbeitsplatzes
5.1 Montagehinweis 10
5.2 ÜberprüfendergeliefertenGegenstände 10
5.3 Verpackung 10
Inbetriebnahme, Reset-Funktion 11
Tastschalter 12
13
6. Technische Angaben 14
7. Betriebs- und Sicherheitshinweise 15
8. Problembehebung
8.2 Sonstige Fehler oder Störungen 17
9. Zusatzinformationen 18
9.1 Kundendienst
9.2 Tischuntergestell entsorgen 18
9.3 Konformitätserklärung 19
10. Montageanleitung 120-124

XMST
4
1. Bedienungsanleitung
1.1 Stellenwert der Montage- und Bedienungsanleitung
GrundvoraussetzungfürdensicherheitsgerechtenUmgangunddenstörungsfreienBetriebdieses
Tischgestells ist die Kenntnis der grundlegenden Sicherheitshinweise und der Sicherheitsvorschriften.
DieseMontage-undBedienungsanleitungenthältdiewichtigstenHinweise,umdasTischgestell
sicherheitsgerecht zu montieren und zu bedienen. Diese Montage- und Bedienungsanleitung, insbesondere
dieSicherheitshinweise,sindvonallenPersonenzubeachten,diedasGestellaufbauenundandem
fertigen Tisch arbeiten. Darüber hinaus sind die für den Einsatzort geltenden Regeln und Vorschriften zur
Unfallverhütung zu beachten.
1.2 Bestimmungsgemäße Verwendung
DasvorliegendeGestelldientausschließlichderVerwendungalselektromotorischhöhenverstellbarerSitz-/
SteharbeitsplatzingeschlossenenRäumen.DasGestellistsomitauchnurfürdiesenVerwendungszweck
bestimmt.EineandereoderdarüberhinausgehendeBenutzunggiltalsnichtbestimmungsgemäß.Kinder
könnendieGefahrendesTischgestellsnichteinschätzen,wennsiesichunbeaufsichtigtamTischaufhalten.
Das Tischuntergestell darf von Kindern ab 8 Jahren sowie von Personen mit verringerten
physischen, sensorischen und mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Tischuntergestells unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von
Kindern ohne Beaufsichtigung durchgeführt werden.
FürhierausentstehendeSchädenhaftetderHerstellernicht.
ZurbestimmungsgemäßenVerwendunggehörtauch
• dasBeachtenallerHinweiseausderMontage-undBedienungsanleitungund
• das Verbot von jeglichen Umbauten am Tisch
1.3 Unsachgemäße Verwendung
• Verwenden Sie das Tischgestell niemals zum Heben von Personen oder Lasten!!!
• Belasten Sie das Tischgestell nur bis zur maximalen Last (siehe Kapitel 6 „Technische
Angaben“).
• das Verwenden des Tischuntergestelles und ihrer elektrischen Ausrüstungen entgegen der
bestimmungsgemäßenVerwendung
• dasVerwendendesTischuntergestellesimAußenbereichoderinfeuchtenRäumen
• dieBelastungdesTischgestellesmiteinergrößerenLastals80kg
• die Belastung des Tischuntergestelles mit nicht mittig platzierten Lasten
• dasVerwendendesTischuntergestellesfürdasZiehenanundvonGegenständen
• dasBetreibendesTischuntergestellesaußerhalbderinKapitel„Inbetriebnahme/
Bedienung“ beschriebenen physikalischen Einsatzgrenzen
• das Betreiben des Tischuntergestelles entgegen den Bestimmungen der Montageanleitung
bezüglich Sicherheitshinweisen, Installation, Betrieb und Störungen
• dasBetreibendesTischuntergestellesbei/mitoensichtlichenStörungen
• Reparatur-, Reinigungs- und Wartungsarbeiten, ohne dass das Tischuntergestell
ausgeschaltet wurde

XMST 5
2. Allgemeine Hinweise
2.1 Gewährleistung und Haftung
Gewährleistungs-undHaftungsansprüchebeiPersonen-undSachschädensindausgeschlossen,wennsie
auf eine oder mehrere der nachfolgenden Ursachen zurückzuführen sind:
• sachwidriges Verwenden des Tischuntergestelles
• unsachgemäßesMontierenundinBetriebnehmendesTischuntergestelles
• MissachtenderHinweiseinderBetriebsanleitung
• eigenmächtigesbaulichesVeränderndesTischuntergestelles
• mangelhafteWartungs-undReparaturmaßnahmen
• KatastrophenfälledurchFremdkörpereinwirkungoderhöhereGewalt
2.2 Zielgruppe der Betriebsanleitung
Die Betriebsanleitung richtet sich an den Betreiber des elektrisch verstellbaren Tischuntergestelles.
2.3 Ziele der Betriebsanleitung
DieseBetriebsanleitungdientalsUnterstützungundbeinhaltetallenotwendigenHinweise,diefürdie
allgemeineSicherheit,Transport,InstallationundNutzungzubeachtensind.
Diese Betriebsanleitung mit allen Sicherheitshinweisen muss:
• von allen Personen, die das Tischuntergestell aufbauen oder reparieren beachtet, gelesen
und verstanden werden; dies gilt insbesondere für die Sicherheitshinweise
• fürjedenderobengenanntenZielgruppefreizugänglichsein
• im geringsten Zweifel (Sicherheit) zu Rate gezogen werden
Ziele:
• Unfällevermeiden
• LebensdauerundZuverlässigkeitdesTischuntergestelleserhöhen
3. Allgemeine Sicherheitshinweise
3.0 Symbol- und Hinweiserklärungen
In der Montage- und Bedienungsanleitung werden folgende Benennungen und Zeichen für
Gefährdungenverwendet:
Dieses Symbol bedeutet eine unmittelbare drohende Gefahr für das
Leben und die Gesundheit von Personen. Das Nichtbeachten dieser
Hinweise kann schwere gesundheitsschädliche Auswirkungen bis hin
zu lebensgefährlichen Verletzungen und Tod zur Folge haben.
Dieses Symbol deutet auf einen wichtigen Hinweis hin. Das
Nichtbeachten kann zu Schäden am Gestell führen.
Legen Sie keine Gegenstände oder Körperteile unter das Tischgestell
bzw. zwischen die Traversen. Eine Nichtbeachtung kann zu schweren
Verletzungen oder Tod führen.
Belasten Sie das Tischgestell nur mit der maximal vorgesehenen Last.
Eine Überbelastung kann zum Bruch und zu schweren Verletzungen
führen.
Kontakt mit elektrischer Spannung kann zu schweren Verletzungen
und zum Tod durch Stromschlag führen!

XMST
6
3.1 Organisatorische Maßnahmen
MontierenSiedasTischgestellambestenmitzweiPersonen.SpezielldasUmdrehendesGestellsmit
montierter Tischplatte muss mit zwei Personen erfolgen
3.2 Informelle Sicherheitsmaßnahmen
• BewahrenSiedieMontage-undBedienungsanleitungständigamEinsatzortdes
Tischgestells auf.
• HaltenSiealleSicherheits-undGefahrenhinweiseandemTischinlesbaremZustandund
erneuern Sie diese gegebenenfalls.
3.3 Ausbildung der Monteure
• NurPersonenüber16JahredürfendasTischgestellaufbauenundanihmarbeiten.
• Die Monteure müssen die Montage- und Bedienungsanleitung gelesen und verstanden
haben.
• ArbeitenanelektriziertenBauteilendürfennurvonElektrofachpersonaldurchgeführt
werden.
3.4 Transport und Montage
• BewegenSiedasTischgestellnurimspannungslosenZustand(Netzsteckerherausziehen).
• Bewegen Sie das Tischgestell nur mit zwei Personen und in niedrigster Tischhöhe.
• KippenoderziehenSiedasTischgestellnichtüberdenFußboden.
3.5 Gefahren durch elektrische Energie
GEFAHR Lebensgefahr bei Kabelbruch oder Kabelbeschädigung!!
BeiKabelbruchoderKabelbeschädigungbestehenGefahrenfürLeib
undLebenoderSachschäden,verursachtdurchelektrischenStrom!
TischuntergestellniemalsmitbeschädigtemNetzkabelinBetrieb
nehmen!VerwendenSienurdasmitgelieferteNetzkabel!
Kabel nicht über scharfe Kanten ziehen!
KnickenSiedasKabelnicht!StellenSiekeineschwerenGegenstände
auf das Kabel!
ZiehenSienichtamKabel!ZiehenSieamNetzsteckerumdasTischuntergestellvomNetzzu
trennen!
Steuerung sofort vom Stromnetz trennen, wenn Anzeichen für Kabelbruch entdeckt werden.
WendenSiesichanIhrenFachhändler!
WenndieNetzanschlussleitungdiesesGerätesbeschädigtwird,musssie,umGefährdungenzu
vermeiden,durchdenHerstelleroderseinenKundendienstodereineähnlichqualiziertePerson
ersetzt werden.
• VerbindenSiedasTischgestellerstnachvollständigerMontagemitder
Spannungsversorgung.
• ÜberprüfenSiedieelektrischeAusrüstungdesTischgestellsregelmäßiggemäßden
Vorgaben der nationalen Vorschriften (in Deutschland Unfallverhütungsvorschriften).
• VerwendenSiekeineKabelmitbeschädigterIsolation.EsbestehtdieGefahrdes
elektrischenSchlages.LassenSiebeschädigteKabelsofortdurcheinenFachbetriebgegen
unversehrte austauschen.
• VerlegenSiedieZuleitungskabelnichtinderNähevonWärmequellen.DasKabelkanndurch
dieWärmeeinwirkungbeschädigtwerden.EsbestehtdieGefahreinesBrandesodereines
elektrischen Schlages.
• TrennenSiedasTischgestellbeilängeremStillstandbzw.Nichtbenutzungvonder
Spannungsversorgung.

XMST 7
3.6 Benutzung des Tischgestells
• LassenSieKindernichtunbeaufsichtigtandasTischgestell.KinderkönnendieGefahrendes
Tischgestellsnichteinschätzen.EsbestehtdieGefahrvonschwerenVerletzungenoderTod.
Benutzen Sie das Tischgestell nur in der dafür vorgesehenen Umgebung.
• DasTischuntergestelldarfvonKindernab8JahrensowievonPersonenmitverringerten
physischen,sensorischenundmentalenFähigkeitenoderMangelanErfahrungundWissen
benutztwerden,wennsiebeaufsichtigtoderbezüglichdessicherenGebrauchsdes
TischuntergestellsunterwiesenwurdenunddiedarausresultierendenGefahrenverstehen.
Kinder dürfen nicht mit dem Tischuntergestell spielen.
• BenutzenSiedasTischgestellnichtaufeinemunebenenUntergrund.EsbestehtdieGefahr
des Umkippens.
• BeachtenSiedieEinschaltdauerdesTischgestellsvon10%.HaltenSienachjeder
Höhenverstellung(max.2Minuten)einePausevonmindestens18Minutenein.
• BelastenSiedasTischgestellnichtüberdaszulässigeGewichtvondynamisch80kgoder
statisch 120 kg.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
3.7 Besondere Gefahrenstellen
WARNUNG Quetsch-, Verletzungsgefahr und Beschädigungsgefahr
DurchdieBewegungenderHubsäulenbestehtVerletzungsgefahr.
WennsichPersonenoderGegenständebeimBedienendes
Tischuntergestells in dessen Wirkungsbereich aufhalten, besteht
Quetschgefahr,bzw.BeschädigungsgefahrfürGegenstände.
DieBeinederHubsäulenverfügenüberkeinenEinklemmschutz!
FassenSiewährenddesBetriebesnichtindenWirkbereichder
Hubsäulen!
Achten Sie darauf, dass sich im kompletten Verfahrweg der
Hubsäulen keine Personen und Gegenstände benden!
• Achten Sie bei der Verstellung des Tischgestells darauf, dass sich keine Personen in der
NähedesTischgestellsaufhalten.EsbestehtVerletzungsgefahr.
• AchtenSiebeiderAufstellungdesTischgestellsaufvollständigeKollisionsfreiheit(z.B.
Dachschräge,baulicheGegebenheiten,Rollcontainer,Papierkorb,usw.)inallenmöglichen
Verstellpositionen.
• AchtenSieauchaufKollisionsfreiheit,wennsichGegenständez.B.EDV-Geräteaufdem
Tischbenden.
• HaltenSieeinenseitlichenSicherheitsabstandvommindestens30mmzujedemanderen
Möbelstück und den angrenzenden Bauteilen wie z.B. Fensterbrüstungen ein.
3.8 Hinweise für den Notfall
• Verlassen Sie sofort die Umgebung des Tisches, wenn er sich unbeabsichtigt in Bewegung
setzt.NehmenSiedasTischgestellnichtinBetrieb.LassenSiedasTischgestelldurcheinen
Fachbetriebreparieren.NehmenSiedasTischgestellerstwiedernacherfolgterReparaturin
Betrieb.
• NehmenSiedasTischgestellsofortaußerBetrieb,wennungewöhnlicheVorkommnisse
(Geräusche,Qualm,Rauch,usw.)amTischgestellentstehensollten.LassenSiedas
TischgestelldurcheinenFachbetriebreparieren.NehmenSiedasTischgestellerstwieder
nach erfolgter Reparatur in Betrieb.
• NehmenSiedasTischgestellsofortaußerBetrieb,wenndieSicherheitseinrichtungen(z.B.
Auf-/Ab-Schalter)nichtordnungsgemäßfunktionieren.

XMST
8
3.9 Wartung und Instandhaltung
• Bitte achten Sie darauf, das sich das Produkt immer in einem einwandfreien Zustand
bendet.GegebenenfallslassenSieesinregelmäßigenAbständenvonFachpersonalprüfen
• Führen Sie keine Reparaturen am Tisch oder den Komponenten selbst durch.
• NehmenSiekeinebaulichenVeränderungenamTischvor.
• HaltenSiediemaximaleEinschaltdauerdesTischgestellsein
• Tauschen Sie defekte Komponenten des Tischgestells nur gegen neue Originalteile des
Herstellersaus.VerwendenSiebitteausschließlichOriginal-ErsatzteiledesHerstellers.
Beachten Sie dabei diese Montageanleitung.
3.10 Reinigung
• Stauben Sie das Tischgestell mit einem trockenen Lappen einmal pro Woche ab.
• Reinigen Sie das Tischgestell mit einem feuchten Tuch und mildem Reinigungsmittel alle 2
Wochen.

XMST 9
4. Zusatzhinweise
4.1 Zusatzhinweise
FüralleArbeitenandemTischuntergestellgeltengrundsätzlichdieBestimmungender
Unfallverhütungsvorschriften der Berufsgenossenschaften. Beachten Sie auch die folgenden Regelungen
und Vorschriften:
• geltende verbindliche Regelungen zur Unfallverhütung
• geltende verbindliche Regelungen an der Einsatzstelle
• anerkannte fachtechnische Regeln für sicherheits- und fachgerechtes Arbeiten
• bestehende Vorschriften zum Umweltschutz
• sonstigezutreendeVorschriften
4.2 Restrisiken
Das Tischgestell ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln
gebaut.DennochkönnenbeiVerwendungGefahrenfürLeibundLebendesBenutzersoderDrittebzw.
BeeinträchtigungenamTischgestelloderananderenSachwertenentstehen.DasTischgestellistnurzu
benutzen.
• fürdiebestimmungsgemäßeVerwendung
• in sicherheitstechnisch einwandfreiem Zustand
4.3 Optionales Zubehör
FürFragenzuoptionalenZusatzbauteilenwieCPU-HalterungundKabelspiralenehmenSiebitteKontaktmit
IhremFachhändlerauf.
4.4 Individuelle Tischeinstellungen
StufenloshöhenverstellbarlassensichmitdemTischsystemsitzendeundstehendeTätigkeitenim
WechselderArbeitssituationanpassen.DieHöhenverstellunglässtsichvon720-1190 mm einstellen. Die
Memoryfunktion ermöglicht das Abspeichern von individuellen Tischhöhen.
4.4.1 Ermittlung der Schreibtischhöhe im Sitzen:
NachdemSiealsoIhrenBürostuhleingestellthaben,rollenSienaheandieSchreibtischkanteheran.Wenn
Ihr Bürostuhl mit Armlehnen ausgestattet ist, die gut angepasst werden konnten, ergibt sich die richtige
SchreibtischhöheautomatischausderArmlehnenhöhe.DenndieOberächenvonArmlehnenundTisch
solleneinedurchgehendeEbenebilden.DerWinkelzwischenOberarmundUnterarmsollte90°undgrößer
sein.
4.4.2 Ermittlung der Schreibtischhöhe im Stehen:
• StellenSiesichnaheundinaufrechterHaltungandenSchreibtischundachtenSiedarauf,
beideFußsohlengleichmäßigzubelasten.
• WählenSieeineHöheneinstellung,mitderSieeinenentspanntenZustandIhrerSchulter-
Nackenmuskulaturerreichen.
• DerUnterarmliegtentwederwaagerechtaufdemSchreibtischaufodererfälltganzleicht
zumHandgelenkhinab.BittebeachtenSieauchdabei:Kleinerals90°sollderWinkel
zwischen Ober- und Unterarm nicht sein.
Weitere Infos zu ergonomischen Einstellungen und Arbeitsplatzgestaltung erfahren Sie von den
Berufsgenossenschaften in Ihrem Betrieb.
Beachten Sie vor jeder Montage die Sicherheitshinweise!

XMST
10
5. Montage des Arbeitsplatzes , siehe Seite 120-124
5.1 Montagehinweis
Hinweis:
DerSchreibtischkannelektromotorischstufenlosaufeineHöhe
zwischen 720und1190 mm eingestellt werden.
Stellen Sie vor der ersten Inbetriebnahme sicher,
• dass der Schreibtisch fachgerecht montiert wurde
• dass die Steuerung über die Kabel zum Motor verbunden ist
• dass alle Sicherheitsvorschriften beachtet werden
• vor der Erstinbetriebnahme ist es erforderlich, einen Reset-Vorgang durchzuführen
MontierenSiedasGestellmitdenmitgeliefertenWerkzeugen.
5.2 Überprüfen Sie die gelieferten Gegenstände
• ÖnenSievorsichtigdenKarton
• VerwendenSiekeinelangenMesser,dennsiekönnendieKomponentenbeschädigen.
• ÜberprüfenSiedenInhalt,anhandderListeaufVollständigkeit,sieheSeite120
• ÜberprüfenSiedenInhaltaufsichtbareTransportschäden,unterbesonderer
BerücksichtigungderelektrischenKabel.ImFalleeinerBeschädigungoderfalscher
KomponentenwendenSiesichbitteandenFachhändler.
• VersuchenSienichtdasGestellzumontierenwennSchädenoderirgendwelchefalschen
Komponentenzundensind.
5.3 Verpackung
EntsorgenSiedieVerpackungenindenHausmüll/Pappe.
Beachten Sie die gesetzlichen Entsorgungsbestimmungen.
Montageanleitung XMST 12/16/19/2E/22

XMST 11
XMST - Serie: Bitte beachten Sie die Sicherheitshinweise!
Stand 03/2020 / deutsch 114064-XMST
WEEE-Reg.-Nr.DE34853279
RESET-P icht vor Inbetriebnahme :
- Vor Inbetriebnahme muss der Tisch an seiner richtigen Position stehen!
- Vor Inbetriebnahme muss der Strom angeschlossen sein!
- Vor der Inbetriebnahme muss eine Referenzfahrt (Reset) des Tisches durchgeführt werden.
Gehen Sie dazu wie folgt vor:
- Drücken Sie die „DOWN“- Taste der Steuerung und fahren Sie den Tisch in
die unterste Position (Taste wieder loslassen).
- Drücken Sie die „DOWN“- Taste der Steuerung, halten Sie diese gedrückt.
- Nachca.10 Sekunden fährtderTischindieunterste Position,
dann ist ein kleiner „Klick“ zu hören.
Wird die Taste losgelassen, bevor der Vorgang komplett abgeschlossen ist,
wird der RESET-Vorgang unterbrochen und muss neu begonnen werden!
BeiallenRESET-VorgängenistderAuahrschutznichtaktiv!
Nach längerem Betrieb des Tisches kann es zu leichten Hubdi erenzen zwischen den Säulen
kommen (Tisch steht leicht „schief“). Durch eine RESET-Fahrt wird diese Höhendi erenz wieder
beseitigt.
Bitte Reset in regelmäßigen Abständen z.B. 1x pro Monat wiederholen!
Bitte bewahren Sie diese Anleitung auf!
** RESET **
RESET :
114064-XMST
** RESET **

XMST
12
nnnnn
Beachten Sie die Bestimmungen von Abschnitt 3 Sicherheitshinweise,
insbesondere:
Lassen Sie keine Kinder unbeaufsichtigt mit dem Tischgestell. Kinder können
über die Gefahren, die von diesem Tischgestell ausgehen, nicht einschätzen
Sie sind eine große Gefahr sich selbst zu verletzen vielleicht sogar mit
tödlichen Folgen.
Überschreiten Sie nicht die maximale zeitliche Verzögerung des Gestells.
Vergewissern Sie sich, um Kollisionen zu vermeiden, dass ausreichend
Platz gegeben ist. Auch wenn Gegenstände auf der Arbeitsäche wie z.B.
Computer, Arbeitsmaterial oder Sonstiges gestellt wurde.
Verlassen Sie die unmittelbare Umgebung des Gestells, wenn es spontan
beginnt sich zu bewegen. Versuchen Sie unter keinen Umständen das Gestell
zu bedienen. Verzichten Sie auf den Einsatz des Gestells bis es vollständig
und fachmännisch repariert wurde.
Benutzen Sie das Gestell nicht mehr, wenn etwas Ungewöhnliches auftreten
sollte, (z.B. laute Geräusche, Rauchbildung, Endschalter funktioniert nicht
mehr, etc.) oder Sicherheitsrisiken auftreten.
Lassen Sie das Gestell nur vom Fachmann reparieren.

XMST 13

XMST
14
6. Technische Angaben XMST
6.1 Technische Spezi kation
Bedienungs- und Montageanleitung Version 03/2020
System 1-stugeMotorversion,elektrisch
Material StahlundKunststo,Holzwerksto
Hub(max.) 500 mm
Tragkraft statisch 120 kg
Tragkraft dynamisch 80 kg
Gestellgewicht ± 31 kg
Hubgeschwindigkeit0kgGestellbelastung ± 35 mm/s
Spannung 220–230V,5A,50–60Hz
Nutzungszyklus 10 % (1 Minute on / 9Minuteno)
Stromverbrauch Standby 0,3 Watt
Zul. Umgebungstemperatur Betrieb 15 - 30°C
Zul. Umgebungstemperatur Einlagerung 10 - 25°C
Zul. Luftfeuchtigkeit bei Betrieb <80% (nicht kondensierend)
Zul. Luftfeuchtigkeit bei Einlagerung <50%
NichtimFreienverwenden-nurfürGebrauchinGebäuden!!!
ArbeitenanelektriziertenBauteilendürfennurvonElektrofachpersonaldurchgeführtwerden.
Minimale Tischhöhe 720 mm
Maximale Tischhöhe 1190 mm
MaximalerHub 500 mm
Tischplattenbreite x Tischplattentiefe 1200 x 800, 1600 x 800, 1800 x 800 mm
2000 x 1000 mm
2200 x 1030 mm
Maximale Belastung 80 kg dynamisch / 120 kg statisch
Geschwindigkeit ± 35 mm/s

XMST 15
7. Betriebs- und Sicherheitshinweise Serie: XMST
Beachten Sie die Bestimmungen von Abschnitt 3 Sicherheitshinweise,
insbesondere:
• Lassen Sie keine Kinder unbeaufsichtigt mit dem Tischgestell. Kinder
könnenüberdieGefahren,dievondiesemTischgestellausgehen
nichteinschätzen.SiesindeinegroßeGefahr,sichselbstzuverletzen,
vielleicht sogar mit tödlichen Folgen.
• Überschreiten Sie nicht die maximale zeitliche Verzögerung des
Gestells.
• Vergewissern Sie sich, um Kollisionen zu vermeiden, dass ausreichend
Platzgegebenist.AuchwennGegenständeaufderArbeitsächewie
z.B. Computer, Arbeitsmaterial oder Sonstiges gestellt wurden.
Verlassen Sie die unmittelbare Umgebung des Gestells,
wenn es spontan beginnt sich zu bewegen. Versuchen Sie unter keinen
UmständendasGestellzubedienen.VerzichtenSieaufdenEinsatzdes
GestellesbisesvollständigundFachmännischerfolgreichrepariertwurde
• BenutzenSiedasGestellnichtmehrwennetwasungewöhnliches
auftretensollte(z.B.lauteGeräusche,Rauchbildung,etc.).
• LassenSiedasGestellnurvoneinemFachmannreparieren.
• VerzichtenSieaufdenEinsatzdesGestellesbisesvollständigund
Fachmännischerfolgreichrepariertwurde.
BenutzenSiedasGestellnichtmehr,wennSicherheitsrisikenauftretensollten.
z.B. Schalter funktionieren nicht wie sie es eigentlich sollten.
Warnung vor Quetsch- und Schergefahr!
UmKollisionenzuvermeiden,imgesamtenHubbereichbitteausreichend
Abstand(min30mm)zuanderenGegenstände,Tische,Wändeetc.einhalten.
• min30mmbeigleichbleibendenAbständen
• min500mmbeinichteinsehbarenHindernissen
Warnung vor Verletzung und Beschädigung:
Beim Anheben der Schreibtischplatte oder an angebauten Komponenten
könnenBefestigungsschraubenreißen.
• StromkabelundelektrischeGeräteausderSteckdoseziehen.
• BeimTransportdesTischesdiesenausschließlichamOberarmdes
Fußgestellsanfassen.
• AufdemSchreibtischstehendeGeräteundGegenständekönnen
umkippen oder herunterfallen.
Warnung vor Verletzung und Beschädigung:
• DauerbetriebbeschädigtdieMotorsteuerungdesBedienpanels.
• MaximaleEinschaltdauergemäßAngabenaufdemTypenschildnicht
überschreiten.
Achtung Stromspannung:
• Ein falsch angeschlossenes Stromkabel kann einen Brand oder einen
Stromschlag verursachen.
• BetreibenSiedieSteuerungnuranderNetzspannung,dieaufdem
Typenschild angegeben ist
• keinerlei Feuchtigkeit und Wasser an Steuerung oder Stromkabel
kommen lassen!

XMST
16
8. Problembehebung
Für die Problembehebung gilt grundsätzlich:
Überprüfen Sie, ob die Bedienung des Schreibtisches gemäß der Betriebsanleitung erfolgt ist.
Oft lässt sich dabei ein Fehler nden und beseitigen.
Beachten Sie immer die in der Betriebsanleitung aufgeführten Sicherheitsanweisungen.
Kontakt mit elektrischer Spannung kann zu schweren Verletzungen durch Stromschlag führen!
• Steckverbindungen nur im spannungslosen Zustand lösen.
• BeiSchändenanstromführendenKabelnundVerbindungenkönnenMetallteiledes
Schreibtisches unter Spannung stehen.

XMST 17
8.2 Sonstige Fehler oder Störungen:
Störung mögliche Ursache Maßnahme
Schreibtischfährt
langsamer als sonst
ZulässigeGesamtbelastung
von ca. 80 kg überschritten
Last reduzieren oder entfernen
Schreibtischfährtnur
langsam nach unten
NeueInitialisierungfürdie
Steuerung nötig
RESET durchführen
(wie Reset nach Stromabschaltung,
Wiederinbetriebnahme )
Hubvorgangbzw.
Senkvorgang reagiert
nicht
Fremdkörper oder Schmutz
blockieren den Bereich der
Teleskopstange
Fremdkörper/Schmutz entfernen
Keine bzw. mangelnde
Stromversorgung
Kabelverbindungen und Stromversorgung
prüfen.(gebäudeseitigeSicherung)
Fehlende oder lose
Verbindung zu den Antrieben
oder Seitenteilen
Steckverbindungen an den Antrieben und
der Motorkabel an der Steuerung prüfen, ggf.
herstellen.
Fehlende Verbindung zum
Bedienpaneel
Steckverbindung an der Steuerung prüfen ggf.
herstellen
defekter Antrieb kontaktierenSiedenHersteller
defekte Motorsteuerung kontaktierenSiedenHersteller
defektes Bedienpaneel Austauschen des
Bedienpaneels
Schreibtischfährtnur
nach unten oder oben
oder
Schreibtischfährt
ruckartig
abwärts
Verlust von Informationen der
Steuerung •Netzverbindunglösen
•Diese wieder herstellen
RESET durchführen, wie Reset nach
Stromabschaltung,
Wiederinbetriebnahme )
defekter Antrieb kontaktierenSiedenHersteller
defekte Motorsteuerung
Durch fehlerhafte Montage
liegen Verspannungen vor
•Schrauben lösen
•Ganznachobenfahre
•nach unten fahren
•Schrauben festziehen
Instabilitätdes
Schreibtisches
Inkorrekt eingelegte
und festgeschraubte
Plattentraverse
lockere Schrauben
Schreibtischfährtnur
kurz einseitig und bleibt
dann stehen
Fehlende oder lose
Verbindung zu den
Seitenteilen/Antrieb
prüfen Sie die Steckverbinfungen an den
Antrieben und an der Steuerung - ggf. herstellen
defekter Antrieb kontaktieren Sie denHersteller
ungewöhnliche
Geräusche
durch Schmutz oder
Fremdkörper blockierte
Teleskopstang
stoppenSiesofortdenHub-bzw.Senkvorgang
entfernen Sie den Schmutz o. Fremdkörper
Einseitiger oder
ungleichmäßigerHub-
bzw. Senkvorgang
Steuerungsfehler kontaktieren Sie denHersteller
einseitige schwere Last Entfernen oder zentrieren Sie die Last
Fahren Sie den Schreibtisch nach oben oder
nach unten, bis er automatisch stoppt

XMST
18
Hinweis:
In der PowerFailDetection werden Stromausfälle festgestellt und alle
relevanten Daten gespeichert, bevor die Spannung unter ein kritisches
Niveau fällt. Wird beim nächsten Einschalten der Steuerung E81
angezeigt und die Steuerung dreimal geklickt, war diese Speicherung
(wie nur in wenigen Ausnahmefällen) nicht möglich.
Um diesen Fehler zu beheben ist ein manuellerReset nötig!
9. Zusatzinformationen
9.1 Kundendienst
HammerbacherGmbH
9.2 Demontage Sicherheitshinweis beachten:
Kontakt mit elektrischer Spannung kann zu schweren Verletzungen und zum Tod durch Stromschlag führen!
Verbindungen nur im spannungslosen Zustand lösen!
VersuchenSienicht,dieGehäusederKomponenten:Steuerung,Elektromotor,SäulenoderBedienpaneel
zuönen!
9.2.1 Tischgestell außer Betrieb nehmen:
• ZiehenSiedenNetzsteckerausderSteckdose.
9.2.2 Tischgestell abbauen und ggf. Zerlegen
• Zwecks Abbau und Zerlegung des Tischgestell setzen Sie sich ggf. mit dem Kundendienst
IhresFachhändlersinVerbindung
9.2.3 Entsorgung
• DemontierenSiedasTischgestellnachWerkstoengetrenntundentsorgenSiediese
umweltgerecht. Bitte nationale Vorschriften beachten!

XMST 19
FB-0002b EG-Konformitätserklärung_2019-11.docx Rev.10.13
EG Konformitätserklärung
Hammerbacher GmbH
Daimlerstraße 4 + 6
92318 Neumarkt
Germany
Produktangaben: Elektrisch höhenverstellbare Schreibtische / Schwerlasttische
Serie: X…
Artikelnummer: XDSM.., XMST.., XBHM.., XDLB.., HD..
Baujahr: ab 2020
Die oben bezeichnete Maschine entspricht den folgenden nationalen und internationalen
Vorschriften:
•2006 /42 / EG Maschinenrichtlinie
•2014/ 35 / EG Niederspannungsrichtlinie
•2014 /30 / EG Richtlinie über elektromagnetische Verträglichkeit
Eine vollständige technische Dokumentation ist vorhanden. Die zur Maschine gehörende
Betriebsanleitung liegt in der Originalfassung vor.
Hiermit wird bestätigt, dass das die oben bezeichneten Produkte den genannten EG-Richtlinien
entsprechen. Diese Erklärung wird ungültig, wenn die Produkte ohne unsere Zustimmung
umgebaut oder verändert werden.
Name und Adresse des Bevollmächtigten für die Zusammenstellung der Dokumentation:
Bernhard Hammerbacher, Daimlerstr. 6, 92318 Neumarkt/OPf.
Unterschrift liegt nur im Original vor und kann auf Verlangen gerne vorgezeigt werden
27.11.2019 ________________________________________
Datum B. Hammerbacher (Geschäftsführung)
9.3 Konformitätserklärung

XMST
20
