Installatiehandleiding Blue 12, 16, 21 & Blue HE
Installation manual Blue 12, 16, 21 & Blue HE
NL_EN V4.2
Blue

Installatiehandleiding Blue | Installation manual Blue | V4.2
2
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
© 2021 Hamwells Nederland B.V.
Pelgrimsstraat 3, 3029 BH Rotterdam
Nederland, The Netherlands
T +31 (0)85 - 303 64 96
E [email protected]
I www.hamwells.com
V4.2
Hamwells Dark Gray
PANTONE Black 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend

Installatiehandleiding Blue | Installation manual Blue | V4.2 3
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Auteursrecht
Dit document is auteursrechtelijk beschermd en elke
reproductie van het geheel of een deel van dit document is ten
strengste verboden, behalve met de schriftelijke toestemming
van Hamwells Nederland B.V. De inhoud van dit document
kan zonder voorafgaande kennisgeving worden gewijzigd.
De illustraties in deze handleiding kunnen afwijken van de
geleverde producten.
Het afgebeelde product is ter illustratie en kan in kleur of
model afwijken van het geleverde product.
Technische wijzigingen, tekst- of drukfouten voorbehouden.
Copyright
This document is copyright protected and any reproduction
of the whole or part of this document is strictly prohibited,
except with the written permission of Hamwells Nederland B.V.
The contents of this document are subject to change without
notice. The illustrations in this manual may dier from the actual
module and set-up. All drawings and diagrams are for illustrative
purposes only. All information is subject to printing errors and
technical changes.

Installatiehandleiding Blue | Installation manual Blue | V4.2
4
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Deze installatiehandleiding verwijst naar de Blue / Blue HE.
Hierin vindt u overzichtelijk alle stappen die u moet doorlopen
voor een correcte installatie van de Blue. Gebruik deze handleid-
ing uitsluitend als een leidraad. Wij raden u ten zeerste aan om
deze handleiding zorgvuldig door te nemen voordat u de Blue
installeert. Bewaar deze installatiehandleiding zorgvuldig.
Deze handleiding is samengesteld voor technisch gekwali-
ceerd personeel die de plaatselijke veiligheidsvoorschriften in
acht nemen. Dit zijn personen die technisch onderlegd zijn door
scholing of training en bekend zijn met de mogelijke gevaren en
risico’s. Ook zijn zij bekend met de lokale regelgeving. Tevens
dienen zij in bezit te zijn van het juiste gereedschap en alle
mogelijke beschermingsmiddelen. Let op! Deze handleiding volgt
de geldende Europese richtlijnen. De installatie van de Blue dient
conform lokaal geldende normeringen te worden verzorgd.
In this installation manual you will nd the assembly instructions
with all the information for correctly installing the Blue / Blue HE.
Use this manual for general guidance only. Please read this manual
carefully before installing the Blue. Keep this manual in a safe place
and use it as your rst point of reference. This installation manual
is meant for use by technically qualied personnel who are
acquainted with the local safety regulations. These are persons
who are technically trained and are familiar with the potential
hazards and risks.
They should also be in possession of the appropriate tools and all
possible means of protection. This installation manual is compliant
to applicable European directives. Installation of the Blue must be
compliant to local legislation.

Installatiehandleiding Blue | Installation manual Blue | V4.2 5
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
In deze installatiehandleiding worden, om de aandacht te
vestigen op bepaalde onderwerpen of acties, de volgende
markeerconventies gebruikt.
The following safety symbols are used in this manual.
Symbolen Symbols
Algemeen gevaar
Gevaar voor beknelling
Beklemmingsgevaar voor handen
Gevaar voor elektrische spanning
Algemeen gebod
General warning sign
Risk of entrapment
Risk of trapping hands
High Voltage
General warning sign

Installatiehandleiding Blue | Installation manual Blue | V4.2
6
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Afmetingen verpakking
Package dimensions
120 x 40 x 25 cm
of / or
220 x 40 x 25 cm
Gewicht / Weight
35 kg
Voeding (net)
Power supply
100-240 VAC
Max. opgenomen vermogen
Maximum power consumption
42W
Blue 12 Blue 16
Afmetingen verpakking
Package dimensions
220 x 40 x 25 cm
Gewicht / Weight
40 kg
Voeding (net)
Power supply
100-240 VAC
Max. opgenomen vermogen
Maximum power consumption
42W

Installatiehandleiding Blue | Installation manual Blue | V4.2 7
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Blue 21
Afmetingen verpakking
Package dimensions
220 x 40 x 25 cm
Gewicht / Weight
55 kg
Voeding (net)
Power supply
100-240 VAC
Max. opgenomen vermogen
Maximum power consumption
42W
Afmetingen verpakking
Package dimensions
220 x 40 x 25 cm
Gewicht / Weight
45 kg
Voeding (net)
Power supply
100-240 VAC
Max. opgenomen vermogen
Maximum power consumption
42W
Blue HE

Installatiehandleiding Blue | Installation manual Blue | V4.2
8
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend

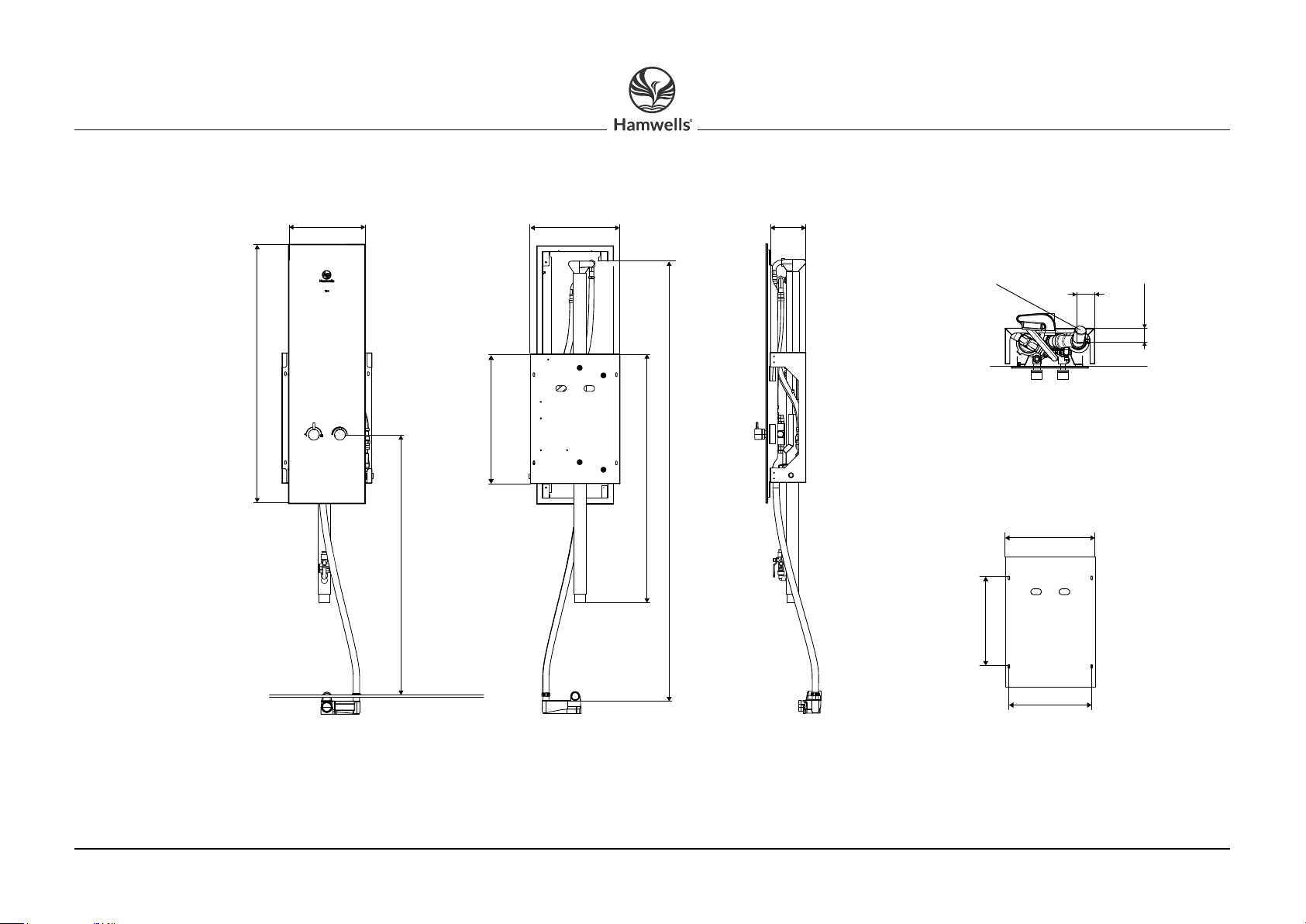

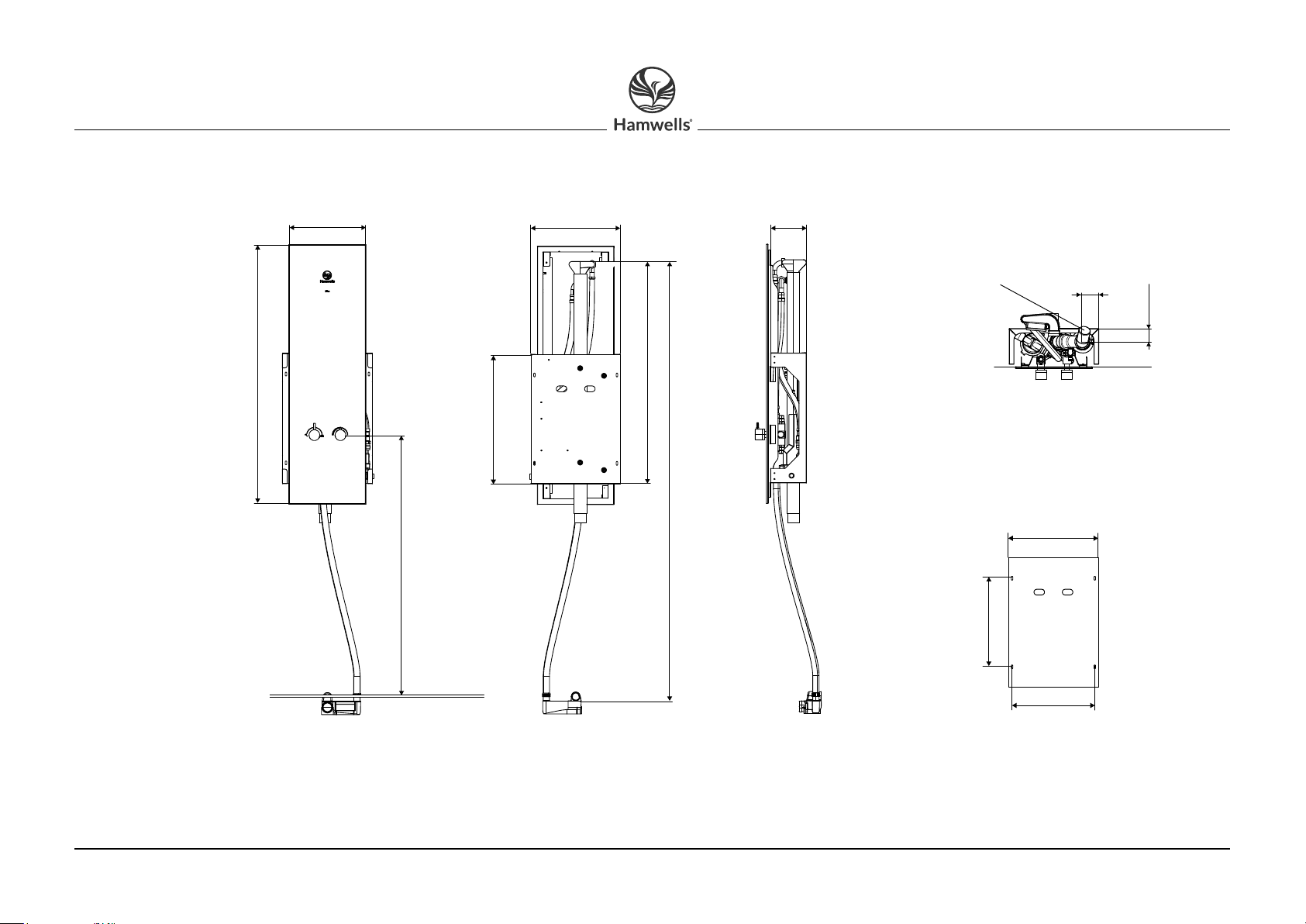

55 cm
38 cm 15 cm
109 cm
32 cm
Afwerkvloer /
finishing floor
109 cm
Advieshoogte /
advisory height
110 cm
ca. 190 cm
38 cm
35 cm
37,5 cm
Afvoeraansluiting /
drain connection
5,5 cm
7 cm
Vooraanzicht
Front view
Achteraanzicht
Back view
Zijaanzicht
Side view
Afstand tussen de gaten
Distance between holes
Onderaanzicht
Bottom view
Blue 12

Installatiehandleiding Blue | Installation manual Blue | V4.2 9
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
55 cm
38 cm 15 cm
160 cm
ca. 190 cm
32 cm
Afwerkvloer /
finishing floor
109 cm
Advieshoogte /
advisory height
110 cm
38 cm
35 cm
37,5 cm
Afvoeraansluiting /
drain connection
5,5 cm
7 cm
Vooraanzicht
Front view
Achteraanzicht
Back view
Zijaanzicht
Side view
Afstand tussen de gaten
Distance between holes
Blue 16
Onderaanzicht
Bottom view

Installatiehandleiding Blue | Installation manual Blue | V4.2
10
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend

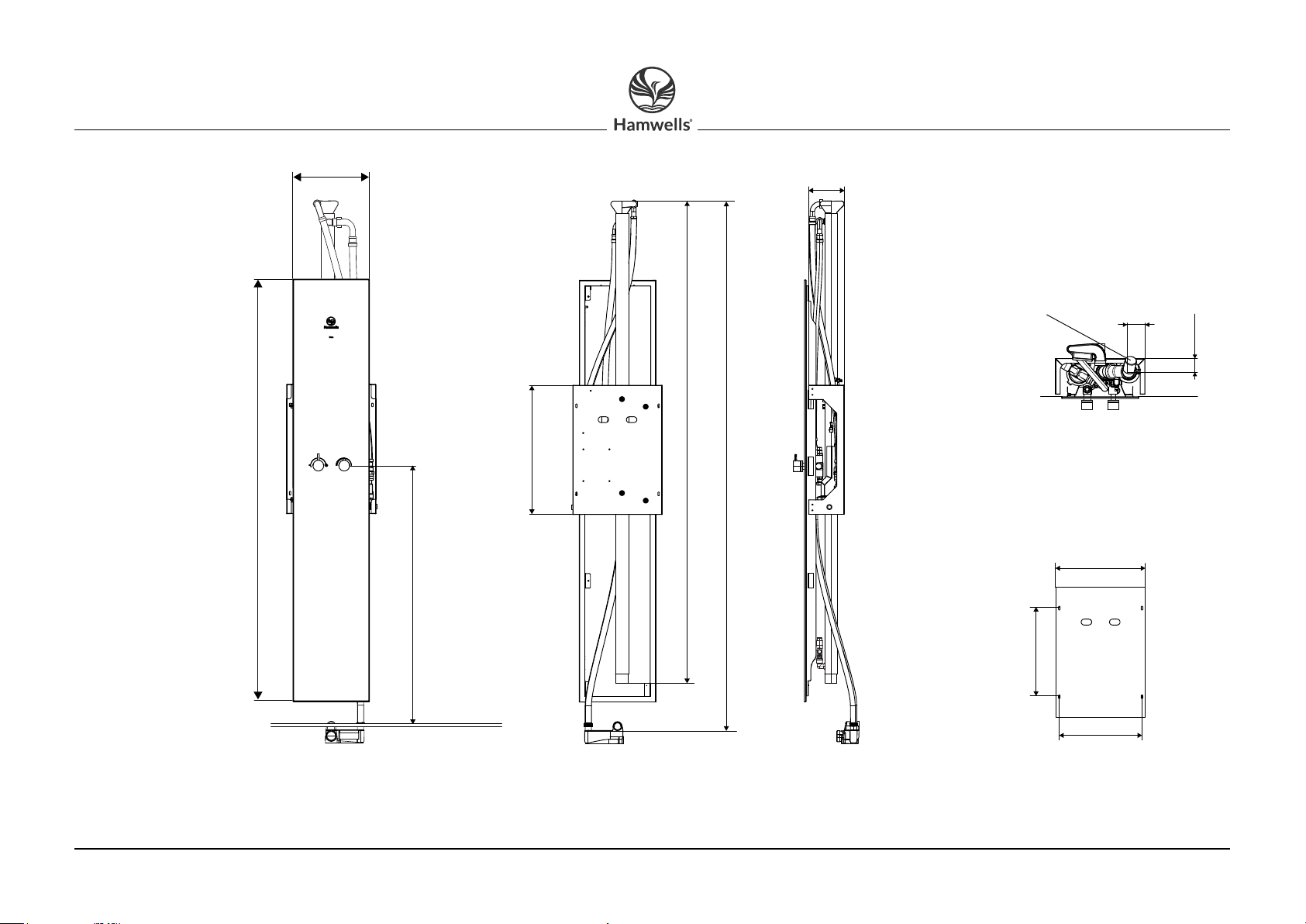

15 cm
210 cm
ca. 240 cm
55 cm
32 cm
180 cm
Afwerkvloer /
finishing floor
Advieshoogte /
advisory height
110 cm
38 cm
35 cm
37,5 cm
Afvoeraansluiting /
drain connection
5,5 cm
7 cm
Vooraanzicht
Front view
Achteraanzicht
Back view
Zijaanzicht
Side view
Afstand tussen de gaten
Distance between holes
Onderaanzicht
Bottom view
Blue 21

Installatiehandleiding Blue | Installation manual Blue | V4.2 11
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
210 cm
ca. 240 cm
32 cm 15 cm
180 cm
55 cm
38 cm
35 cm
37,5 cm
Afwerkvloer /
finishing floor
Advieshoogte /
advisory height
110 cm
Afvoeraansluiting /
drain connection
5,5 cm
7 cm
Vooraanzicht
Front view
Achteraanzicht
Back view
Zijaanzicht
Side view
Afstand tussen de gaten
Distance between holes
Blue HE
Onderaanzicht
Bottom view

Installatiehandleiding Blue | Installation manual Blue | V4.2
12
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Parts checklist Blue / Blue HE
The following components are supplied complete.
Each component is to be installed at the relevant location.
Check to see if the product is complete and free from
damage. If there are signs of damage or parts are missing,
please contact us:
Hamwells Nederland B.V.
Telefoon: [phone]
e-mail: [email protected]
Our telephone service is available from
Monday to Friday from 09:00 to 17:30 (CET),
except on public holidays.
Checklist onderdelen Blue/Blue HE
De volgende onderdelen van worden compleet
aangeleverd. Deze dienen per onderdeel te worden
geïnstalleerd op de betreende locatie.
Controleer of het product compleet is en vrij van
beschadigingen. Bij beschadigde of ontbrekende
onderdelen neem dan contact op met de leverancier:
Hamwells Nederland B.V.
Telefoon: [phone]
e-mail: [email protected]
Bereikbaar op maandag t/m vrijdag van 09.00 uur tot
17.30 uur, behalve op nationale feestdagen.

Installatiehandleiding Blue | Installation manual Blue | V4.2 13
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend

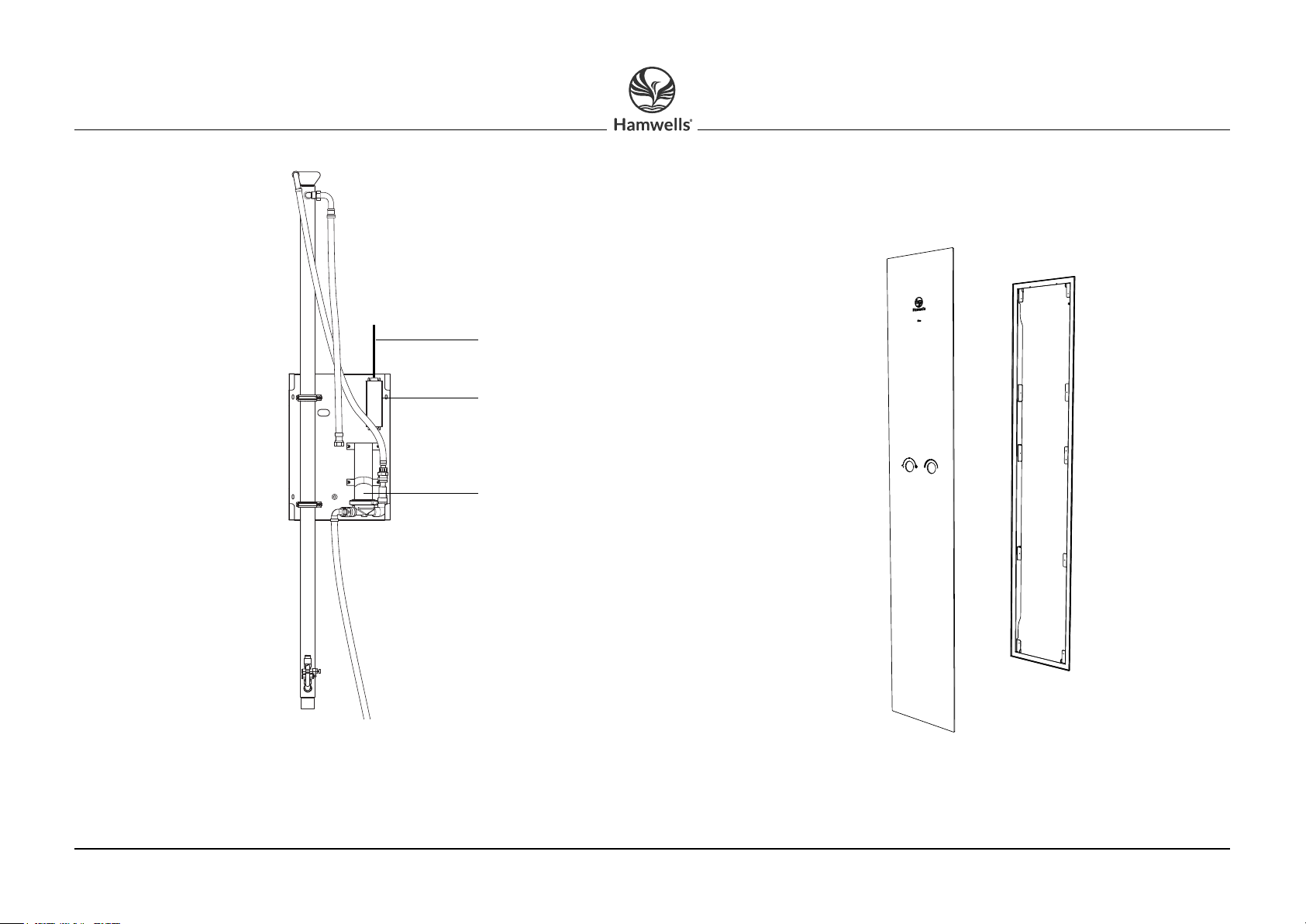

1x WTW frame
1x Heat Recovery System (HRS) frame
De voedingskabel is ± 3 meter
lang en heeft geen stekker
The power cord is approx. 3 meters
long and has no connector attached.
Pomp
Pump
Voeding
Power supply
1x glaspaneel
1x glass panel
1x frame
1x frame
Blue 12

Installatiehandleiding Blue | Installation manual Blue | V4.2
14
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
1x WTW frame
1x Heat Recovery System (HRS) frame
De voedingskabel is ± 3 meter
lang en heeft geen stekker
The power cord is approx. 3 meters
long and has no connector attached.
Pomp
Pump
Voeding
Power supply
Blue 16
1x glaspaneel
1x glass panel
1x frame
1x frame

Installatiehandleiding Blue | Installation manual Blue | V4.2 15
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
1x WTW frame
1x Heat Recovery System (HRS) frame
De voedingskabel is ± 3 meter
lang en heeft geen stekker
The power cord is approx. 3 meters
long and has no connector attached.
Pomp
Pump
Voeding
Power supply
Blue 21
1x glaspaneel
1x glass panel
1x frame
1x frame

Installatiehandleiding Blue | Installation manual Blue | V4.2
16
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
1x WTW frame
1x Heat Recovery System (HRS) frame
De voedingskabel is ± 3 meter
lang en heeft geen stekker
The power cord is approx. 3 meters
long and has no connector attached.
Pomp
Pump
Voeding
Power supply
Blue HE
1x glaspaneel
1x glass panel
1x frame
1x frame

Installatiehandleiding Blue | Installation manual Blue | V4.2 17
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend

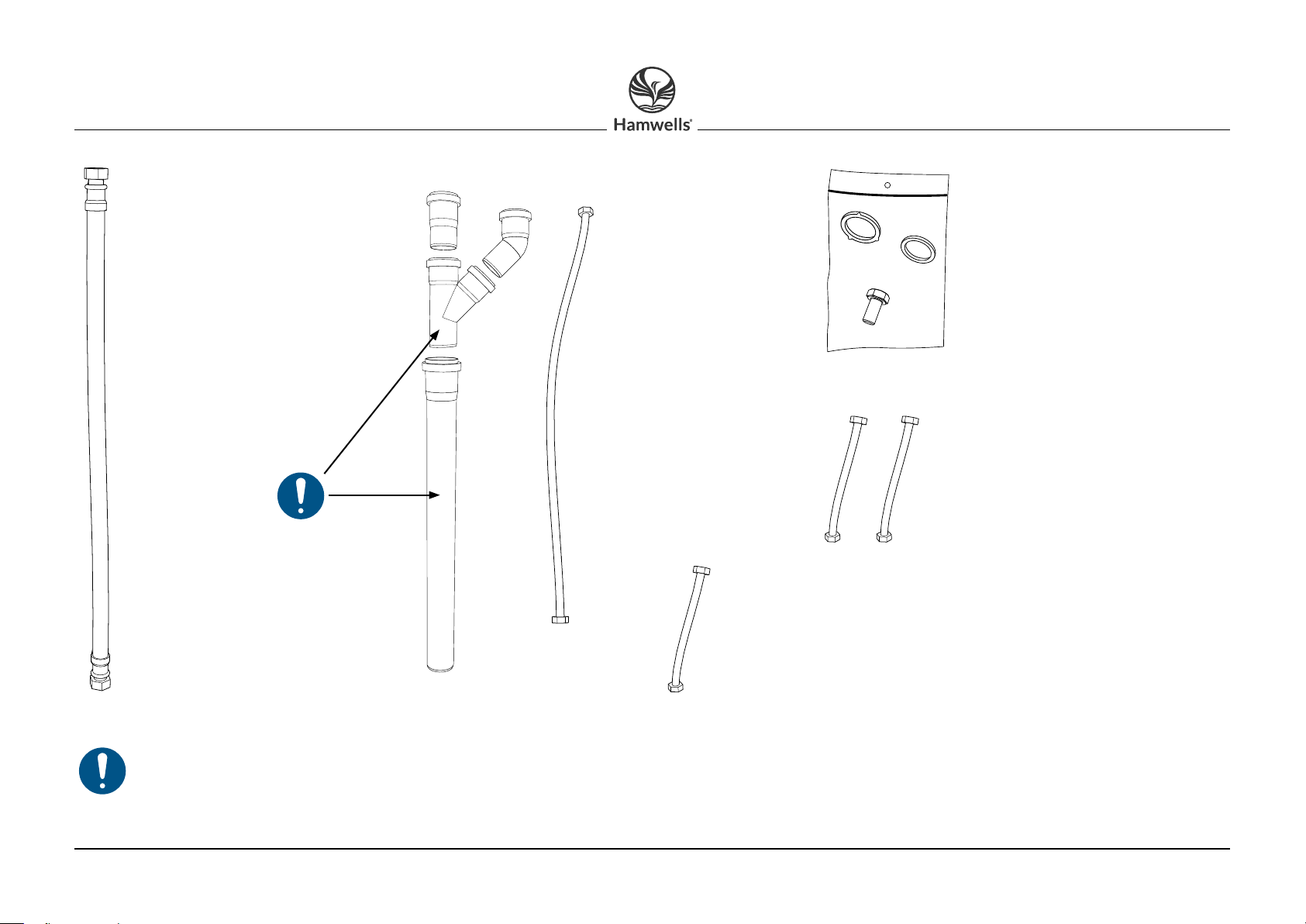

1x slang (100 cm,
sifon naar de pomp)
1x waterhose (100 cm,
siphon to the pump)
1x slang (150 cm,
hoofddouchekop naar
de thermostaatkraan)
1x water hose (150 cm,
main showerhead to the
thermostatic mixing valve)
Verschilt per variant
Diers per variant
1x afvoerkit
1x drain set
1x slang (80 cm, thermostaat naar de handdouche)
1x water hose (80 cm, thermostatic mixing valve to the handshower)
2x slangen (50 cm, koud/warm
tapwater)
2x water hoses (50 cm, cold/hot water)
1x zakje met bouten en ringen
1x bag with bolts and rings
2x
3x
5x
Let op volgende onderdelen zijn niet meegeleverd: Muurplaten (1/2 inch)
Please note that the following parts are not included: Wall plates (1/2 inch)

Installatiehandleiding Blue | Installation manual Blue | V4.2
18
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
1x sensorunit
1x sensorunit
1x hoofddouche
1x main shower head
1x handdouche
1x handshower
1x set bedieningsknoppen
1x set of control knobs
1x thermostaatkraan
1x thermostatic mixing valve

Installatiehandleiding Blue | Installation manual Blue | V4.2 19
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Veiligheidsvoorschriften
• Lees de instructies die bij de waarschuwings- en gebodssymbolen staan voordat u de installatiestappen volgt.
• Installatie, aansluiten en onderhoud mag alleen worden uitgevoerd door technisch gekwaliceerd personeel die
de plaatselijke veiligheidsvoorschriften in acht nemen.
• Draag stevige werkhandschoenen: de polyester- en staaldelen kunnen scherp zijn.
• Gevaar voor beknelling van lichaamsdelen tijdens het installeren van de Blue.
Volg de volgende stappen voor het installeren van de Blue. De installatiestappen voor alle Blue versies zijn hetzelfde behalve
de afmetingen waaronder de Warmte Terug Win (WTW) module en glasplaat. Installatiestappen speciek voor de Blue
HE worden extra aangegeven. Gereedschappen zoals boormachines, schroevendraaiers, montagekit en sleutels zijn niet
meegeleverd.
INSTALLATIE INSTRUCTIES

Installatiehandleiding Blue | Installation manual Blue | V4.2
20
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
INSTALLATION INSTRUCTIONS
Safety precautions
• Please read the safety instructions and warnings before mounting.
• This manual is meant for the use by technically qualied personnel who are
acquainted with the local safety regulations.
• Wear protective work gloves: the polyester and steel parts may be sharp.
• Risk of entrapment of body parts exists while installing the Blue.
Follow the following steps to install the Blue. The installation steps for the Blue HE are the same except for the dimensions
of the Waste Water Heat Recovery (WWHR) module and front panel. Specic installation steps for the Blue HE are
additionally indicated. Tools such as drills, screwdrivers, wrenches adhesives, and sealants are not included!
