Hamwells e-Shower HOMESPA User manual

White
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Installatiehandleiding wandmodel inbouw + douchebak
Guide d’installation modèle mural à encastrer + receveur
Installation manual wall model embedded + shower tray
2018_v1.0
NE_FR_EN
e-Shower HOMESPA
™

© 2018 Hamwells Europe B.V.
Thames 9, 3144 DG Maassluis,
Nederland, Pays Bas, The Netherlands
T +31 (0)85 - 303 64 96
E [email protected]
I www.hamwells.com
V 1.0
Hamwells Dark Gray
PANTONE Black 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0 3
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Auteursrecht
Dit document is auteursrechtelijk beschermd en elke reproductie van het geheel of een deel van dit document is ten strengste verboden, behalve
met de schriftelijke toestemming van Hamwells Europe B.V. De inhoud van dit document kan zonder voorafgaande kennisgeving worden
gewijzigd. Alle technische informatie in dit document is alleen voor referentie doeleinden. De illustraties in deze handleiding kunnen afwijken
van de geleverde producten. Alle tekeningen en schema’s zijn alleen voor illustratieve doeleinden. Technische wijzigingen, tekst- of drukfouten
voorbehouden.
Droit d’auteur
Ce document est protégé par le droit d’auteur et toute reproduction de l’ensemble ou d’une partie de ce document est strictement interdite, sauf
avec la permission écrite de Hamwells Europe B.V. Le contenu de ce document peut être modié sans préavis. Toutes les informations techniques
contenues dans ce document sont seulement à des ns de référence. Les illustrations de ce guide peuvent diérer des produits livrés. Toutes les
dessins et schémas sont uniquement à des ns d’illustration. Sous réserve d’erreurs et de modications techniques.
Copyright
This document is copyright protected and any reproduction of the whole or part of this document is strictly prohibited, except with the written
permission of Hamwells Europe B.V. The contents of this document are subject to change without notice. All technical information in this
document is for reference purposes only. The illustrations in this manual may dier from the actual module and set-up. All drawings and
diagrams are for illustrative purposes only. All information subject to printing errors and technical changes.

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0
4
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Deze installatiehandleiding verwijst naar de e-Shower HomeSpa. Hierin vindt u overzichtelijk alle stappen die u moet doorlopen voor een correcte
installatie van de e-Shower HomeSpa. Gebruik deze handleiding uitsluitend als een leidraad. Wij raden u ten zeerste aan om deze handleiding
zorgvuldig door te nemen voordat u de e-Shower modules installeert. Bewaar deze installatiehandleiding zorgvuldig. Deze handleiding is
uitsluitend samengesteld voor gebruik door technisch gekwaliceerd personeel die de plaatselijke veiligheidsvoorschriften in acht nemen. Dit zijn
personen die technisch onderlegd zijn door scholing of training en bekend zijn met de mogelijke gevaren en risico’s die kunnen ontstaan tijdens
de installatie en gehoorzamen aan de desbetreende regelgeving. Tevens dienen zij in bezit te zijn over het juiste gereedschap en alle mogelijke
beschermingsmiddelen. Let op! Deze handleiding volgen de geldende Europese richtlijnen. De installatie van de e-Shower dient conform lokaal
geldende normeringen te worden verzorgd.
Ce manuel d’installation se réfère à l’e-shower HomeSpa. Ce manuel contient toutes les étapes que vous devez suivre pour une installation
correcte de l’e-shower HomeSpa. Utilisez ce manuel pour des conseils généraux uniquement. Nous vous encourageons à lire attentivement ce
manuel avant d’installer les modules de l’e-shower. Conservez précieusement ce manuel d’installation. Le montage, le raccordement, et l’entretien
doivent être exécutés par du personnel qualié connaissant bien la législation et la réglementation locales et ayant l’expérience de ce type
d’équipement. Ce personnel doit suivre la réglementation concerné. Également, ils doivent être en possession d’outillage appropriés et tout de
protection nécessaire.
In this installation manual you can nd the assembly instructions with all the information to correctly installing the e-Shower HomeSpa.
Use this manual for general guidance only. Please read this manual before installing this product. Keep this manual in a safe place and use
it as your rst point of reference. This installation manual is meant for the use of technically qualied persons who have been trained on the
product and who are acquainted with the local safety regulations. These are persons who are technically educated by training, are familiar with
the potential hazards and risks that may arise during installation and obey the relevant regulations. They must also be in possession of the
appropiate tools and all possible means of protection. Note! This installatation manual is compliant to applicable European directives. Installation
of the e-Shower must be compliant to local legislation.

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0 5
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Contents
Symbolen, symboles, safety signs 7
1. Specicaties 8
1. Spécications 8
1. Technical specications 8
2. Onderdelenlijst 13
2. Liste des parts 13
2. Parts list 13
3. Installatie instructies 17
3. Instructions de montage 17
3. Installation instructions 17
Veiligheidsvoorschriften 18
Notication de sûreté 19
Safety precautions 20
Plaats de douchebak 21
Placez le receveur 21
Placing the shower tray 21
Plaats de nis 24
Placez le niche 24
Placing the niche 24
Aftekenen en gaten boren 25
Marquer et percer des trous 25
Mark and drill holes 25
Plaats de wandbeugels 26
Placez supports murales 26
Placing the wall mount brackets 26
Plaats de muur 27
Placez le mur 27
Placing the wall 27

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0
6
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Zet de nis vast 28
Mettre le niche 28
Fix the niche 28
Plaats de pomp 29
Placer la pompe 29
Installe the pump 29
Plaats de kolom 30
Placez la colonne 30
Place the technical cabinet 30
Sluit de waterleidingen aan 31
Connecter l’eau 31
Connecting the water hoses 31
Sluit de werkschakelaar aan volgens de plaatselijke veiligheidsvoorschriften 32
Branchez le sectionneur selon la sécurité locale 32
Connecting the main switch according to local safety regulations 32
Sluit de pomp aan 33
Brancher la pompe 33
Connecting the pump 33
Plaats het onderpaneel 34
Placez le panneau du dessous 34
Placing the bottom panel 34
Douche uitlijnen en vastzetten 35
Aligner et sécuriser la douche 35
Align and secure the shower 35
Plaats het reinigingsreservoir 36
Placez le réservoir de nettoyage 36
Placing the service drawer 36
Plaats het frontpaneel 37
Placez le panneau avant 37
Placing the front panel 37
Plaats de smartstop en lter 39
Placez smartstop et ltre 39
Installing the smartstop and lter 39
Plaats de douchekop en regendouche 40
Placez pomme de douche et douche de pluie 40
Installing the handshower and rainshower 40

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0 7
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
In deze installatiehandleiding worden, om de aandacht te vestigen op bepaalde onderwerpen of acties, de volgende
markeerconventies gebruikt.
Dans cette manuel d’installation, conventions de marquer sont utilisées pour attirer l’attention sur certains sujets ou actions.
The following safety symbols are used in this manual.
Symbolen, symboles, safety signs
Algemeen gevaar / Danger général / General warning sign
Gevaar voor beknelling / Risque d’ecrasement / Risk of crushing
Beklemmingsgevaar voor handen / Ecrasement des mains / Risk of crushing hands
Gevaar voor elektrische spanning / Danger électricité / High Voltage
Algemeen gebod / Obligation générale / General warning sign

1
Specicaties
Spécications
Technical specications

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0 9
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend

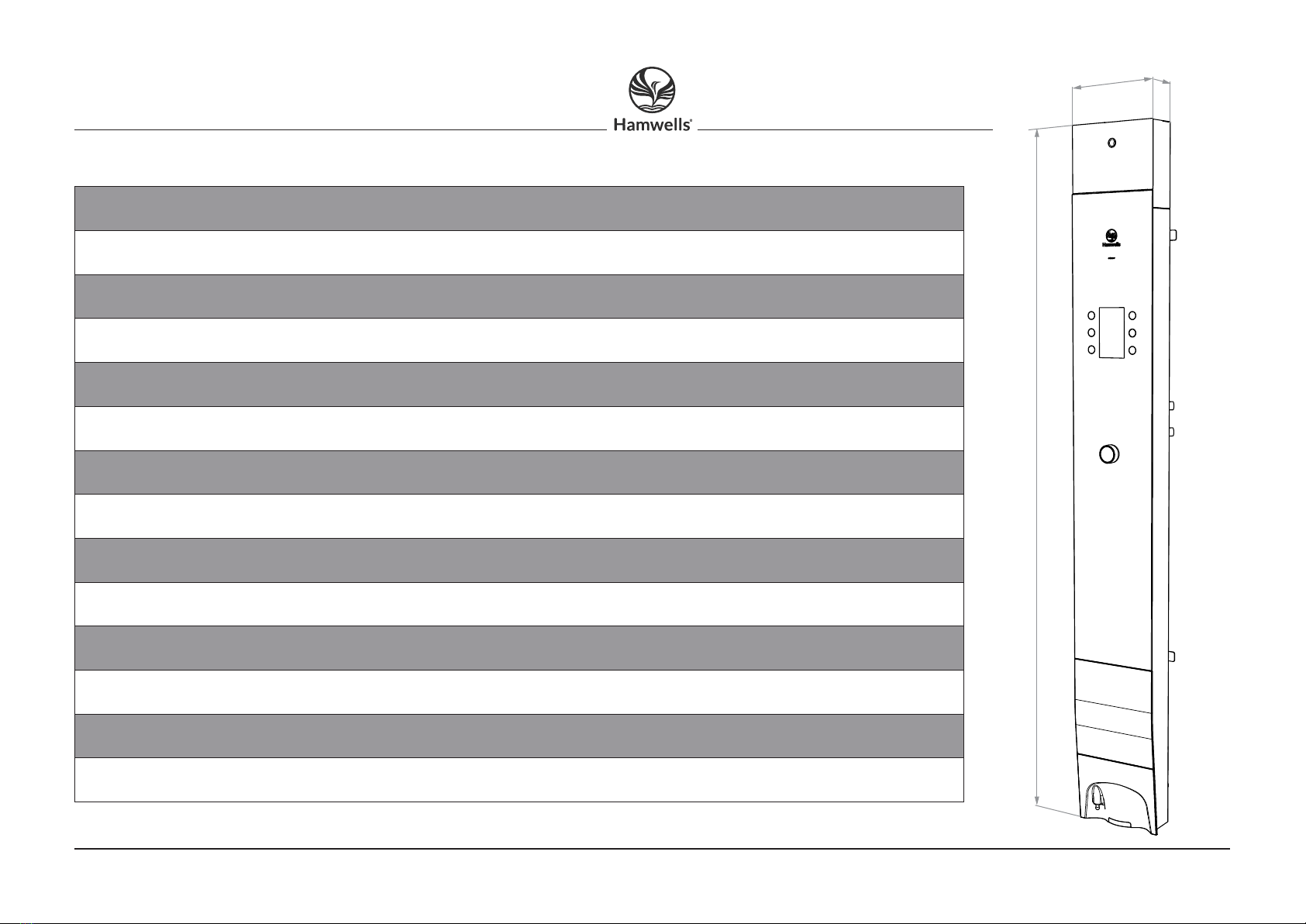

Type
douchebak / receveur / shower tray
Plaatsing / Pose /Installation
wandmodel (inbouw) / modèle mural (à encastrer) / wall model (embedding)
Afmetingen douchekolom / Dimensions colonne douche / Dimensions technical cabinet
2142 (L) x 280 (W) x 220 (D)
Gewicht / Poids / Weight
30 kg
Voeding (net) / Alimentation électrique / Power supply
240VAC /50Hz
Aardlekschakelaar / Disjoncteur / RCD
30mA
Max. opgenomen vermogen / Puissance maximale / Maximum power consumption
500W
WD
L

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0
10
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
220
60
280
2148
122
139
77
Afmetingen (in mm)
Unité (mm)
Unit (mm)
1200
900
900
900
1250
263
230
260
53
114
302
118
317 253

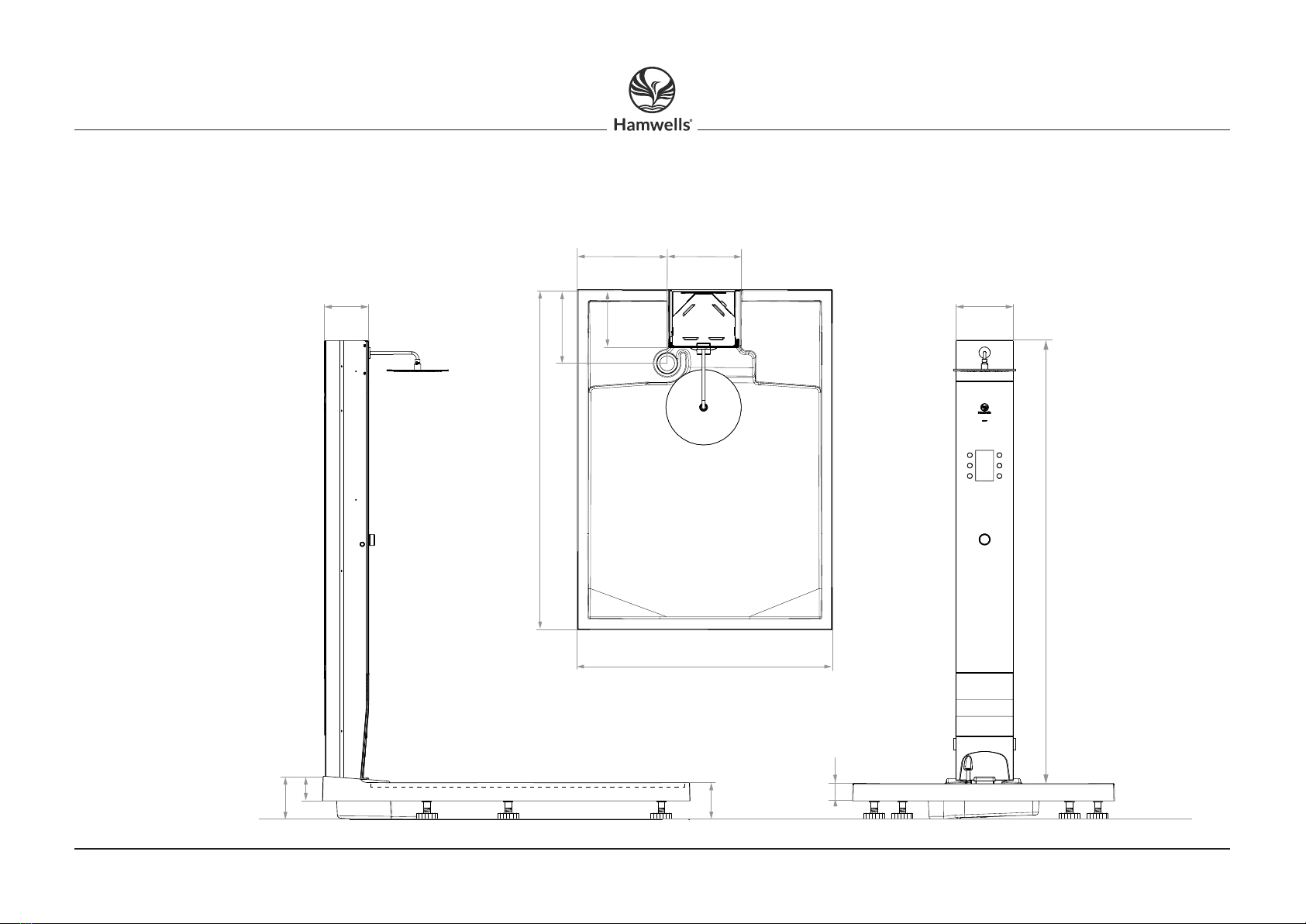

Afmetingen (opbouw wandmodel + douchebak)
Dimensions (modèle mural au sol + receveur)
Dimensions (wall mounted model + shower tray)

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0 11
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
De wateraansluitingen kunnen
alleen aan de linkerzijde.
Les connexions d’eau ne peuvent
être connectées que sur la gauche.
The water connections can only
be connected on the left.
90
90 90
gaten
trous
holes
Bovenaanzicht
Vue de dessus
Top view
a
bc
d
90
90
90
gaten
trous
holes
Bovenaanzicht
Vue de dessus
Top view
a
b
90
90 90
gaten
trous
holes
Bovenaanzicht
Vue de dessus
Top view
a
bc
d
90
90
90
gaten
trous
holes
Bovenaanzicht
Vue de dessus
Top view
a
b
Er dienen gaten in de nis gemaakt worden binnen 90mm vanaf de
hoek gerekend voor elektra aansluiting. Zie opties a, b, c, d. De gaten
dienen afgekit te worden.
Trous pour le boite de la dérivation à moins de 90mm du coin.
Voir les options a, b, c, d. Les trous doivent être scellés.
Make holes in the niche for the junction box within 90mm from the
corner. See options a, b, c, d. The holes must be sealed.
Er dienen gaten in de nis gemaakt worden voor water (ww/kw) binnen
90mm vanaf de hoek gerekend. Zie opties a, b. De gaten dienen afgekit
te worden.
Trous pour les connections d’eau (chaud/froid) à moins de 90mm du
coin. Voir les options a, b. Les trous doivent être scellés.
Make holes in the niche for the water connections (hot/cold) within
90mm from the corner. See options a, b. The holes must be sealed.
a
a
b
b
cd
De elektra kan zowel links als rechts worden aangesloten.
L’électricité peut être connectée à gauche et à droite.
The electricity can be connected both left and right.

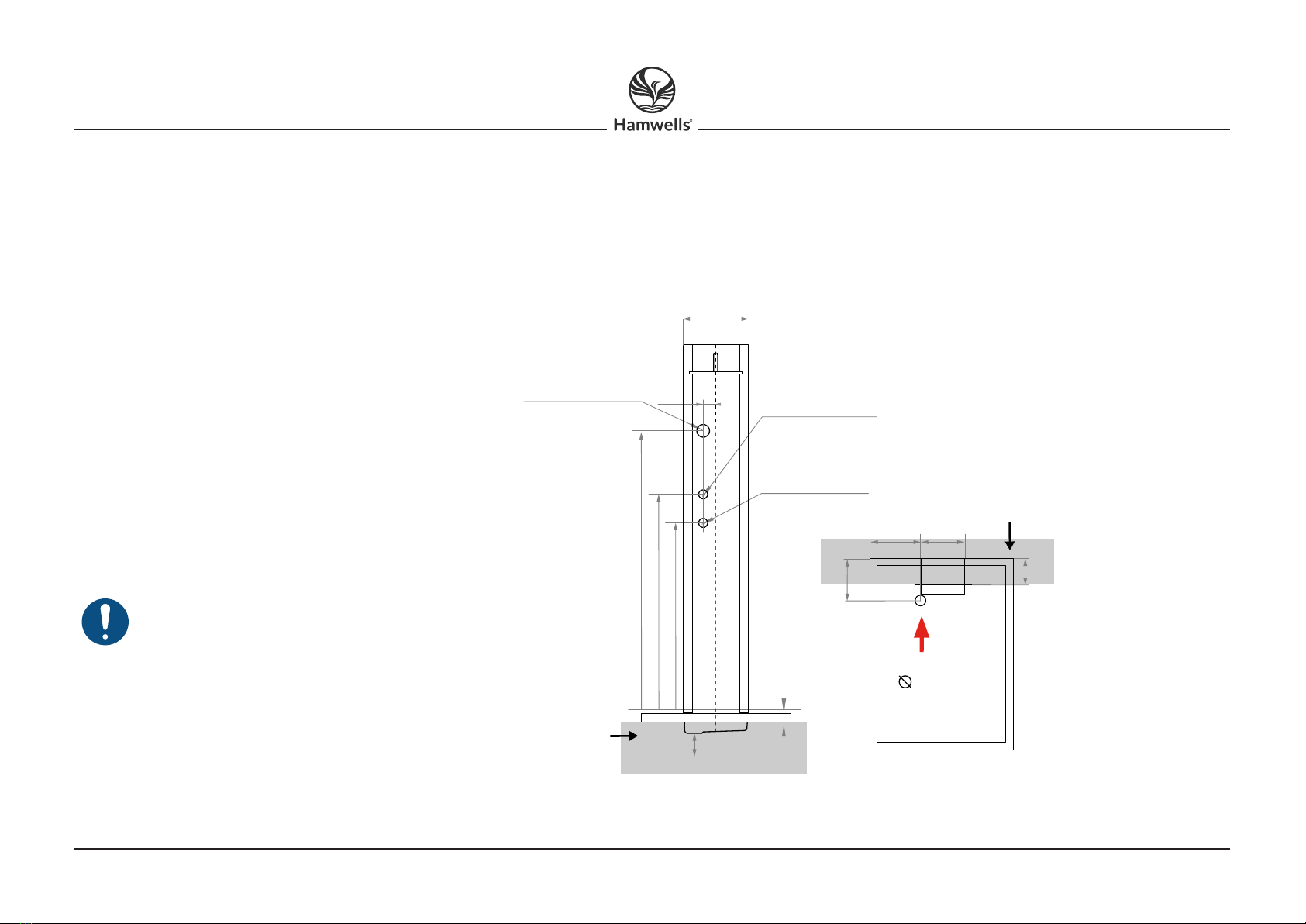

Elektra- en wateraansluitingen (inbouw wandmodel + douchebak)
Prise electrique et connections déau (modèle mural + receveur à encastrer)
Electrical outlet and water connections (wall model + shower tray embedded)

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0
12
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Sifon/siphon
50 mm
260
317
58
302
114
114
302
118
260
317 255
260
120
152
152
118
Sifon/siphon
50 mm
Sifon/siphon
50 mm
Sifon/siphon
50 mm
Sifon/siphon
50 mm
wand/la paroi/wall
wand/la paroi/wall wand/la paroi/wall
wand/la paroi/wall
Sifon/siphon
50 mm
260
120
Hoekmodel douchebak Wandmodel (reservoir) inbouwWandmodel (douchebak) opbouwWandmodel (douchebak) inbouw Wandmodel (reservoir) opbouwHoekmodel reservoir
elektra/ethernet Water/eau
warm/chaud/hot
Water/eau
koud/froid/cold
60
118
LR
1614
1259
1169
Vooraanzicht
Vue de face
Front view
Vooraanzicht
Vue de face
Front view
Vooraanzicht
Vue de face
Front view
Vooraanzicht
Vue de face
Front view
Vooraanzicht
Vue de face
Front view
Vooraanzicht
Vue de face
Front view
Bovenaanzicht
Vue de dessus
Top view
Bovenaanzicht
Vue de dessus
Top view
Bovenaanzicht
Vue de dessus
Top view
Bovenaanzicht
Vue de dessus
Top view
Bovenaanzicht
Vue de dessus
Top view
Bovenaanzicht
Vue de dessus
Top view
elektra/ethernet
elektra/ethernet
Water/eau
warm/chaud/hot
Water/eau
koud/froid/cold
Water/eau
warm/chaud/hot
Water/eau
koud/froid/cold
79
77
118
LR
1614
1259
1169
1615
1260
1170
65
330
LR
65
LR
330
elektra/ethernet elektra/ethernet
Water/eau
warm/chaud/hot
Water/eau
koud/froid/cold
Water/eau
warm/chaud/hot
Water/eau
koud/froid/cold
58
65
LR
1616
1261
1171
1616
1261
1171
elektra/ethernet Water/eau
warm/chaud/hot
Water/eau
koud/froid/cold
77
1616
1261
1171
65
LR
255
X = Hoogte sifon
Hauteur siphon
Height siphon
X = Hoogte sifon
Hauteur siphon
Height siphon
X = Hoogte sifon
Hauteur siphon
Height siphon
X = Hoogte sifon
Hauteur siphon
Height siphon
X = Hoogte sifon
Hauteur siphon
Height siphon
X = Hoogte sifon
Hauteur siphon
Height siphon
dekvloer
chape
floor
dekvloer
chape
floor
dekvloer
chape
floor
dekvloer
chape
floor
dekvloer
chape
floor
dekvloer
chape
floor
Elektra- en wateraansluitingen (inbouw wandmodel + douchebak)
Prise electrique et connections déau (modèle mural + receveur à encastrer)
Electrical outlet and water connections (wall model + shower tray embedded)
Afmetingen (in mm)
Unité (mm)
Unit (mm)
Sifon wordt niet meegeleverd
Sifon n’est pas inclus
Siphon is not included

2
Onderdelenlijst
Liste des parts
Parts list

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0
14
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Liste des parts
Les parties suivant de l’e-shower
HomeSpa sont livrés complètement, dans
leur ensemble.
Elles sont installée, pièce par pièce à
l’endroit dénit. Assurez-vous que le
produit est complet et sans domages.
Si des pièces sont endommagées ou
manquantes, contactez votre fournisseur.:
Hamwells Europe B.V.
Telefoon: [phone]
e-mail: [email protected]
Joignable du lundi au vendredi de 09.00h à 17.30h,
sauf les jours fériés.
Checklist onderdelen
De volgende onderdelen van de e-Shower
HomeSpa worden compleet aangeleverd.
Deze worden per onderdeel geïnstalleerd
op de betreende lokatie.
Controleer of het product compleet is en
vrij van beschadigingen. Bij beschadigde
of ontbrekende onderdelen neem dan
contact op met de leverancier:
Hamwells Europe B.V.
Telefoon: [phone]
e-mail: [email protected]
Bereikbaar op maandag t/m vrijdag van 09.00 uur
tot 17.30 uur, behalve op nationale feestdagen.

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0 15
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Parts checklist
Components below are
supplied complete.
Check to see if the
product is complete and
free from damage. If there
are signs of damage or
parts are missing, please
contact us.
Hamwells Europe B.V.
Telefoon: [phone]
e-mail: [email protected]
Our telephone service is available
from Monday to Friday from 09:00
to 17:30 (CET),
except on public holidays.
1x
1x
(6x)
(6x)
M6 (4x) M4 (8x) M4x16 (4x)
4,5x40mm (8x)
6x50 (8x)
2x
1x

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0
16
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
M4x8 (2x)
M4 (2x)
M4 (2x)
1x
1x
1x
1x

4
Installatie instructies
Instructions de montage
Installation instructions

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0
18
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Veiligheidsvoorschriften
1. Lees de instructies die bij de waarschuwings- en gebodssymbolen staan voordat u de
installatiestappen volgt van de e-Shower HomeSpa.
2. Installatie, aansluiten en onderhoud mag alleen worden uitgevoerd door technisch
gekwaliceerd personeel die de plaatselijke veiligheidsvoorschriften in acht nemen.
3. Draag stevige werkhandschoenen: de polyester- en staaldelen kunnen scherp zijn.
4. Gevaar voor beknelling van lichaamsdelen tijdens het installeren van de e-Shower
HomeSpa.
Volg de volgende stappen voor het installeren van de e-Shower HomeSpa.
Gereedschappen zoals boormachines, schroevendraaiers, montagekit en sleutels zijn niet meegeleverd.
Let op, er zijn verschillende installatieopties!
Zorg ervoor dat de badkamer is voorzien van een ethernetaansluiting.

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0 19
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Notication de sûreté
1. Lire toutes les instructions avant d’installer et d’utiliser l’e-Shower HomeSpa.
2. Le montage, le raccordement, et l’entretien doivent être exécutés par du personnel qualié connaissant
bien la législation et la réglementation locales et ayant l’expérience de ce type d’équipement.
3. Mettez des gants de protection contre les risques mécaniques.
4. Risque d’ecrasement pendant lnstallation.
Suivez les instructions aux prochaines étapes de l’installation. Des outils: perceuses, tournevis, kit de montage et les clés ne
sont pas inclus.
Assurez-vous qu’il y a une connexion Ethernet disponible dans la salle de bain.
Veuillez noter, il existe plusieurs options d’installation!

e-Shower Installatiehandleiding wandmodel inbouw + douchebak | Guide d’installation modèle mural à encastrer + receveur | Installation manual wall model embedded + shower tray | 2018 V1.0
20
Hamwells Dark Gray
PANTONEBlack 7C
#333333
Hamwells logo staand
Hamwells productlogo
Hamwells logo liggend
Safety precautions
1. Please read the safety instructions and warnings before mounting the e-Shower HomeSPa.
2. This manual is meant for the use of technically qualied persons who have been trained on
the product and who are acquainted with the local safety regulations.
3. Wear protective work gloves: the polyester and steel parts can be sharp.
4. Risk of crushing or trapping of body parts while installing the e-Shower HomeSpa.
Follow the next steps to install the e -Shower HomeSpa. Tools such as drills, screwdrivers, wrenches adhesives and sealants are not included!
Please note, there are dierent e-Shower options (Type/installation).
Make sure there is an ethernet connection available in the bathroom.
