Hans Grohe AXOR Starck 10120000 User manual

Montageanleitung
Starck
10120000
Starck
10129000

2
Ø G 1¼ B
200
340
15°
Starck
10120000
Starck
10129000
SW 11 mm SW 19 mm

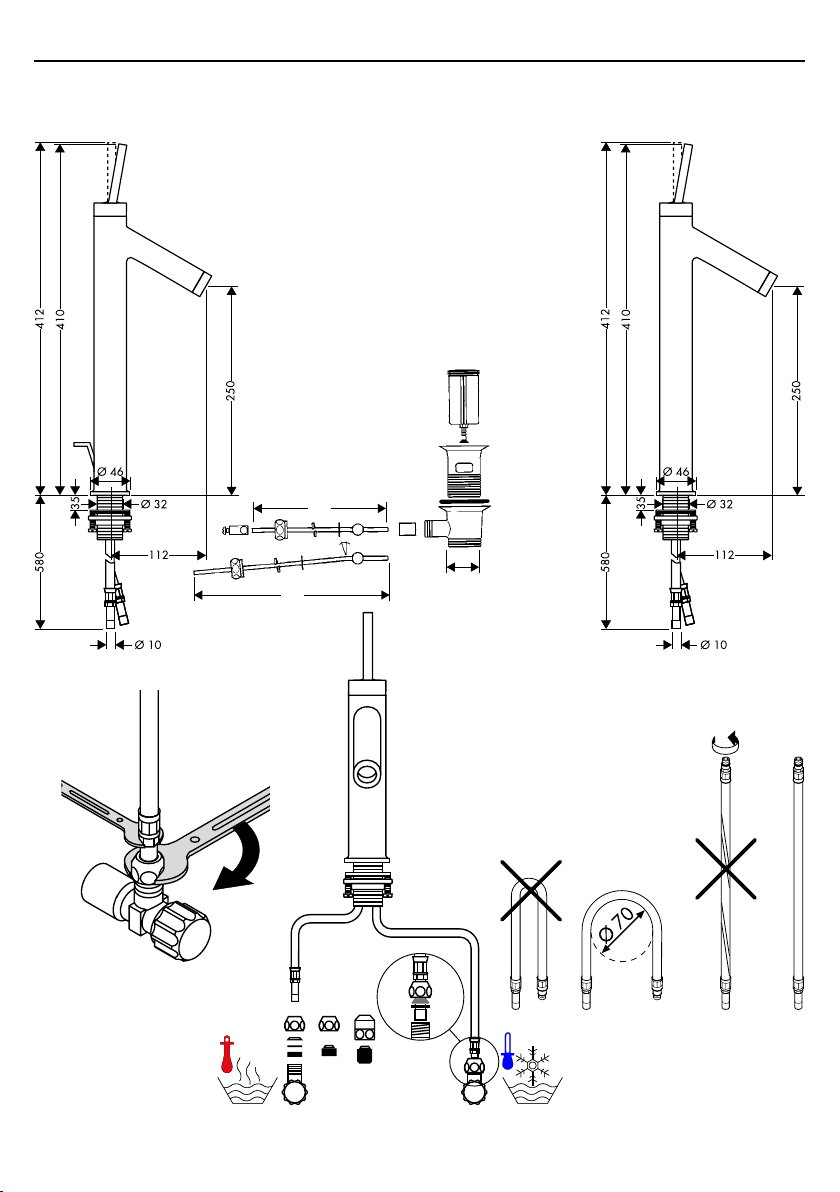

Montage Anschlussschlauch
Montage flexible de raccordement
Assembly connecting hose
Montaggio flessibile
Montaje conexión flexible
Montage aansluitslangen
Montering tilslutingslangerne
Montagem tubo flexível
Montaż węża przyłączeniowego

3
5a
7
8
5
9
6
3
1
2
4
Installationskitt
mastic d'installation
Plumbing mastic
mastice d'installazione
masilla
kit
kitt
mástique
Kit instalatorski
(not included!)
10
X
34x4
30x2
SW 2 mm
DIN 4109
P-IX 9698/IA

4
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Waschtisch einsetzen.
3. Unterlagscheibe und Befestigungsscheibe über
die Anschlussschläuche und Gewindestifte
schieben und mit Muttern festziehen.
4. Anschlussschläuche an Eckventile anschließen,
kalt rechts - warm links.
5. 10120000: Zugstange mit Ablaufventil verbinden.
GroßeDruckunterschiedezwischendenKalt-undWarm-
wasseranschlüssen müssen ausgeglichen werden.
Technische Daten
Armatur serienmässig mit Waterdimmer ®
(Durchflussbegrenzer)
Durchflussleistung mit Waterdimmer.:
7 l/min 0,3 MPa
Durchflussleistung ohne Waterdimmer.: 14 l/min 0,3 MPa
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Prüfzeichen
10120000/ 10129000: P-IX 9698/IA
10120000: SVGW
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten Durchlauf-
erhitzern eingesetzt werden wenn der Fließdruck
mindestens 0,15 MPa beträgt.
Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
Durchflußbegrenzer (5a), der hinter dem Luftsprudler
sitzt entfernt werden.

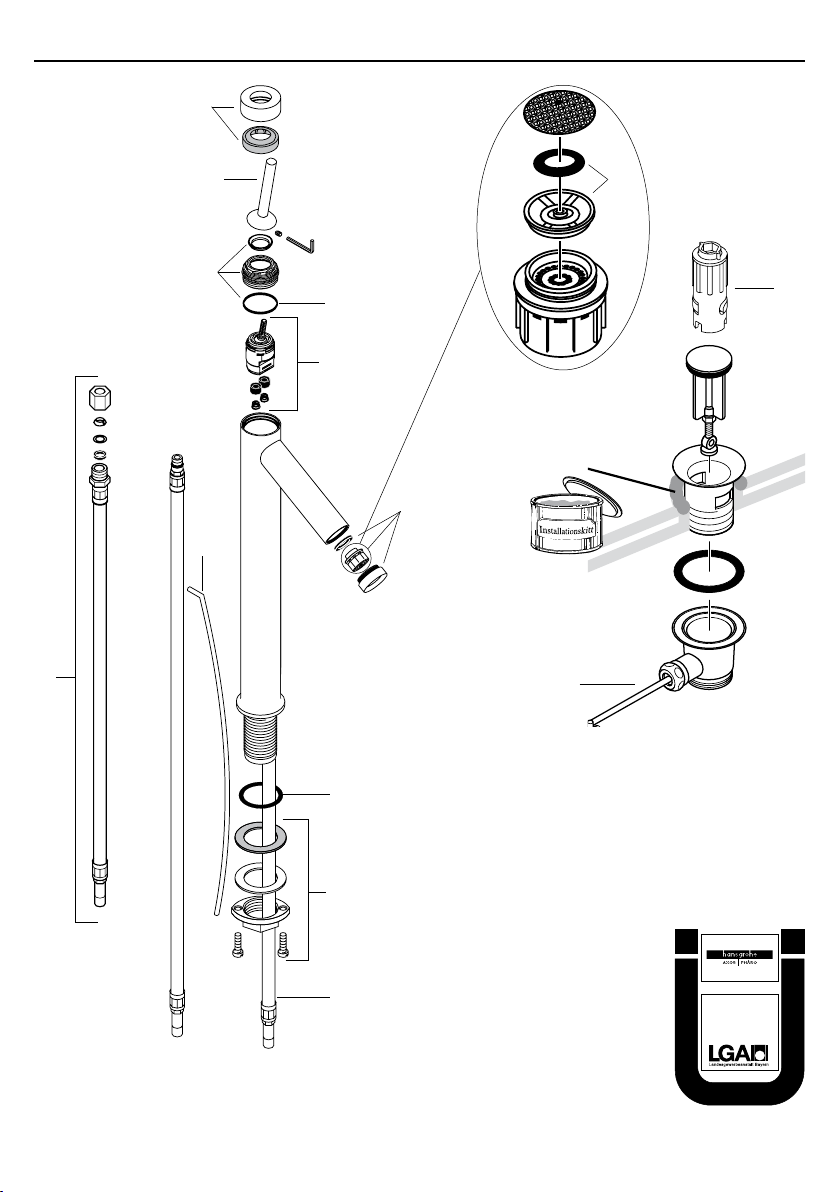

Serviceteile (siehe Seite 3)
1 Kappe 97155000
2 Griff Starck 10092000
3 Kartusche klpl. 96339000
4 Mutter 97157000
5 Luftsprudler 94005000
6 Zugstange 97158000
7 Anschlussschlauch 96316000
8 Schaftbefestigung 13961000
9 Verlängerungsschlauch 300 mm 13098000
10 Hebelstange kpl. 340 mm 96324000
Sonderzubehör
X Montageschlüssel Set 58085000
(nicht im Lieferumfang enthalten)
Deutsch
schließen kalt warmöffnen

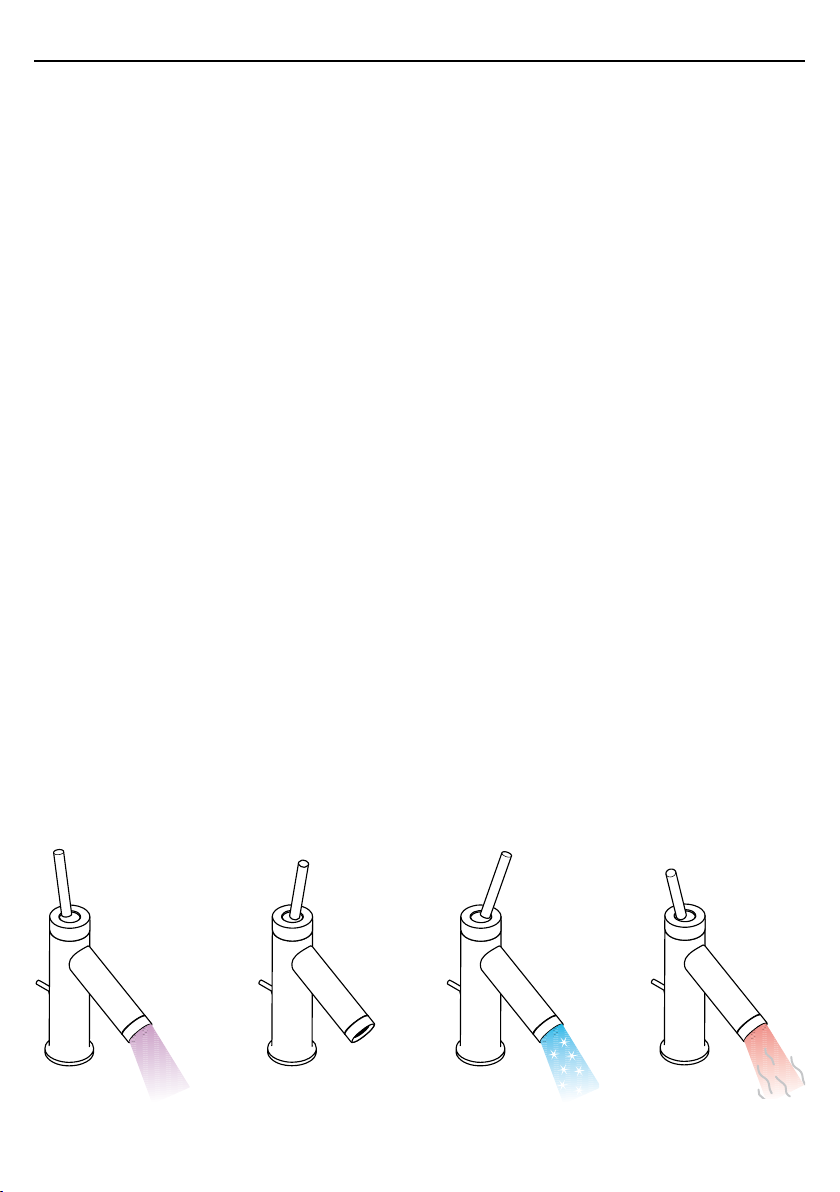

Bedienung

5
Attention! La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
Montage
1. Purger les conduites d'alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
le lavabo.
3. Mettre en place la disc métallique avec la disc
caoutchouc et serrer les écrous.
4. Branchement impératif par robinet d'arrêt et
d'équerre ou par raccord avec bague de serrage
en laiton et joint d'étanchéïté;
L'eau chaude à gauche - l'eau froide à droite.
5. 10120000: Fixer la tirette.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Informations techniques
Cette robinetterie est en série equipée d’un
waterdimmer®(limiteur de débit)
Débit avec waterdimmer à 0,3 MPa: 7 l/min
Débit con waterdimmer à 0,3 MPa: 14 l/min
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Claasification accoustique et débit
10120000: SVGW
10120000/10129000: ACS
Français
Les mitigeurs monocommandes Hansgrohe fonction-
nent également en association à des chauffe-eau à
commande hydraulique ou thermique à condition
que la pression soit au minimum de 0,15 MPa.
Enlevez le limiteur de débit (5a) situé derrière le
aérateur si le mitigeur est alimenté par chauffe-eau
instantane ou si l'on désire plus de débit.
Pièces détachées (voir pages 3)
1 capot sphérique 97155000
2 étrier de commande Starck 10092000
3 cartouche cpl. 96339000
4 écrou 97157000
5 aérateur cpl. 94005000
6 tirette 97158000
7 flexible de raccordement 96316000
8 fixation cpl. 13961000
9 flexible d'allonge 300 mm 13098000
10 axe de commande cpl. 340 mm 96324000
Accessoires en option
X clé de montage 58085000
(non livres avec)
ferméouvert
Instructions de service
froide chaude

6
Attention! The fitting must be installed, flushed and
tested after the valid norms.
Assembly
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer in
position on the basin.
3. Slip the fixation piece including the washer over
the threaded pins and tighten the nuts.
4. Connect the supply pipes to the angle valves;
cold right - hot left.
5. 10120000: Connect the pull rod to the pop-up
waste.
The hot and cold supplies must be of equal pressures.
Technical Data
This mixer series-produced with water-
dimmer®(flow limiter)
Rate of flow with waterdimmer: 7 l/min 0,3 MPa
Rate of flow without waterdimmer: 14l/min 0,3 MPa
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Hansgrohe single lever mixers can be used toge-
ther with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 0,15 MPa.
English
If the continuous flow heater makes any problems or
there comes not enough water, the flow limiter (5a)
located behind the mousseur must be removed.
Spare parts (see page 3)
1 flange 97155000
2 handle Starck 10092000
3 cartridge cpl. 96339000
4 nut 97157000
5 aerator cpl. 94005000
6 pull rod 97158000
7 connection hose 96316000
8 fixation cpl. 13961000
9 extension hose 300 mm 13098000
10 lever arm cpl. 340 mm 96324000
Special accessories
X special tool set 58085000
(order as an extra )
close cold hotopen
Operation

7
Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate.
Montaggio
1. Collegare le uscite principali.
2. Inserire il rubinetto con spessore nel sanitario.
3. Spingere la rosetta scorrevole e la rosetta di
appoggio sopra i tubi ed avvitare i dadi.
4. Collegare i tubi collegamento alle valvole ad
angolo. Freddo a destra - caldo a sinistra.
5. 10120000: Collegare la barra di trazione alle
valvola di scarico.
Attenzione!
Compensare le differenze di pressione tra i collega-
menti dell'acqua fredda e dell'acqua calda.
Dati tecnici
Questo miscelatore è dotato di serie del
Waterdim®(limitatore di flusso).
Potenza di erogazione
con waterdimmer: 7 l/min 0,3 MPa
Potenza di erogazione
senza waterdimmer: 14/min 0,3 MPa
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80° C
Temperatura dell'acqua
calda consigliata: 65° C
Segno di verifica 10120000: SVGW
Italiano
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione di flusso
è almeno di 0,15 MPa.
Nel caso di problemi con lo scalda-acqua oppure
nel caso si desiderasse più erogazione, si può eli-
minare il limitatore di portata (5a) dietro la valvola
di aerazione.
Parti di ricambio (vedi pagg. 3)
1 cappuccio 97155000
2 maniglia Starck 10092000
3 cartuccia completa 96339000
4 dado 97157000
5 rompigetto 94005000
6 tirante 97158000
7 raccordo flessibile 96316000
8 set di fissaggio cpl. 13961000
9 raccordo flessibile 300 mm 13098000
10 asta comando compl. 340 mm 96324000
Accessori speciali
X chiave per montaggio 58085000
(non compresi)
chiudere fredda caldaaperto
Uso

8
Atención! El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
Montaje
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el lavabo junto con el
elemento intermedio de goma.
3. Ponar el anillo de deslizamiento y la arandela
metallica sobre las piezas roscadas y appretar
las tuercas.
4. Empalmar los tubos de unión con las llaves de
escuadra. Frío hacia la derecha, caliente hacia
la izquierda.
5. 10120000: Unir el tirador con la válvula au-
tomática.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Datos técnicos
Grifo con recuctor de caudal de serie „Wa-
terdimmer®“.
Caud al máximo con waterdimmer: 7 l/min 0,3 MPa
Caudal máximo sin waterdimmer:
14l/min 0,3 MPa
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bares = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temperatura recomendada del
agua caliente: 65° C
Español
Los mezcladores Hansgrohe pueden ser utilizado junto
concalentadorescontinuosdeaguaqueseanmanejados
de manera hidráulica o térmica, siempre que la presión
del caudal ascienda a un mínimo de 0,15 MPa.
En caso de problemas con el calentador instantáneo
o cuando se desen más caudal de agua puede
quitarse el limitador del caudal (5a), situado detrás
del aireador.
Repuestos (ver página 3)
1 Florón 97155000
2 Manecilla Starck 10092000
3 Cartucho completo 96339000
4 Tuerca 97157000
5 Aireador 94005000
6 Varilla 97158000
7 Conexión flexible 96316000
8 Set de fijación 13961000
9 Alargo flexible 300 mm 13098000
10 Varilla 340 mm 96324000
Opcional
X Llave de montaje 58085000
(no incluido)
cerrar fría calienteabierto
Manejo

9
Let op! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de wastafel mon-
teren en schroeven aandraaien.
3. Aansluitpijpjes aan hoekstopkranen aansluiten.
Links = warm water, rechts = koud water.
4. 10120000: Trekstang aan de afvoerplug bevesti-
gen.
Grote drukverschillen tussen de koud- en warm wa-
teraansluitingen dienen vermeden te worden.
Technische gegevens
Kraan met Waterdimmer®(doorstroom-
begrenzer).
Doorstroomcap. met waterdimmer:
7 l/min 0,3 MPa
Doorstroomcap. zonder waterdimmer: 14 l/min 0,3 MPa
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Keurmerk 10120000: KIWA
Hansgrohe ééngreepsmengkranen kunnen samen met
hydraulisch en thermisch gestuurde geisers gebruikt
worden indien de uitstroomdruk min. 0,15 MPa
bedraagt.
Nederlands
Bij problemen met doorstroomtoestellen of wanneer
een grotere waterdoorstroom gewenst is, kan men
de doorstroombegrenzer (5a) die achter de perlator
is gemonteerd, eenvoudig verwijderen.
Service onderdelen (zie blz. 3)
1 Afdekkap 97155000
2 Greep Starck 10092000
3 Kardoes kompl. 96339000
4 Moer 97157000
5 Mousseur kompl. 94005000
6 Trekstang 97158000
7 Aansluitslang 96316000
8 Schachtbevestigingsset 13961000
9 Verlengde aansluitslang 300 mm 13098000
10 Dwarsstang kompl. 340 mm 96324000
Toebehoren
X afvoer montagesleutel 58085000
(Wordt niet meegeleverd)
sluiten koud warmopen
Bediening

10
Bemærk! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Montering
1. Skyl tilførselsledningerne grundigt.
2. Montér armaturet i håndvasken med mellemlags-
skive.
3. Skyd glideskive og mellemlagsskive over gevind-
stutsen og stram skruerne.
4. Kobbel tilslutningsslange til stopventilerne.
Koldt højre, varmt venstre.
5. 10120000: Montér løftop-stangen til afløbsventilen.
Stor trykforskel mellem koldt og varmt vand bør
udjævnes.
Tekniske Data
Armaturet er forsynet med Waterdimmer®
(gennemstrømningsbegrænser)
Gennemstrømnigskapaciteit
med waterdimmer: 7 l/min 0,3 MPa
Gennemstrømnigskapaciteit
uden waterdimmer:
14 l/min 0,3 MPa
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Hansgrohe etgrebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 0,15 MPa.
Dansk
Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
gennemstrømningsbegrænseren (5a), der sidder i
perlatoren, fjernes.
Reservedeler (se s. 3)
1 Dækskive 97155000
2 Greb Starck 10092000
3 Indmad 96339000
4 Møtrik 97157000
5 Perlator kpl. 94005000
6 Løftop-stang 97158000
7 Tilslutningsslange 96316000
8 Befæstigelse 13961000
9 Sorlængelsesslange 13098000
10 Stang 340 mm 96324000
Specialtilbehør
X Monteringsnøgle-sæt 58085000
(leveres ikke med etgrebsarmaturer)
lukke koldt varmtåben
Brugsanvisning

11
Atenção! A misturadora deve ser instalada, purga-
da e testada de acordo com as normas em vigor!
Montagem
1. Purgar bem as tubagens de alimentação de
água.
2. Colocar a misturadora com o vedante no lava-
tório.
3. Enfiar os vedantes e a peça de fixação e aperte
as porcas.
4. Apertar os parafusos.
5. Ligar os tubos de alimentação da misturadora
às torneiras de esquadria.
Fria à direita - quente à esquerda.
6. 10120000: Ligar a vareta à alavanca da válvula
automática.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Dados Técnicos
Misturadoras produzidas em série com
Waterdimmer®(limitador de caudal).
Caudal com waterdimmer: 7 l/min 0,3 MPa
Caudal sem waterdimmer:
14 l/min 0,3 MPa
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada:65° C
Português
As misturadoras monocomando Hansgrohe podem
serutilizadascomesquentadores(decontrolotérmico
ou hidráulico) desde que a pressão de utilização
seja, no minimo, de 0,15 MPa.
Neste caso o limitador de caudal (5a) existente por
trás do emulsor deverá ser retirado.
Peças de substituição (ver página 3)
1 Espelho 97155000
2 Manípulo Starck 10092000
3 Unidade de mistura compl. 96339000
4 Porca 97157000
5 Emulsor 94005000
6 Vareta 97158000
7 Tubo flexível ligação 96316000
8 Conjunto de fixação (completo) 13961000
9 Extensão flexível 300 mm 13098000
10
Alavanca da válvula autom. 340 mm 96324000
Acessórios especiais
X chave especial 58085000
(não vem incluído)
fechar fria quenteaberto
Manuseamento

12
Uwaga! Armatura musi być zamontowana, przepłukana
i wypróbowana według obowiązujących norm.
Montaż
1. Przepłukać instalację
2. Zamontować armaturę na umywalce.
3. Podkładkę i śrubę mocującą przełożyć przez
węże przyłączeniowe i trzpień gwintowany,
dokręcić nakrętką.
4. Podłączyć węże do przyłączy kątowych,
zimna prawa strona – ciepła lewa strona.
5. 10120000: Podłączyć cięgło z odpływem.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Dane techniczne
Armatura produkowana seryjnie z funkcja
Waterdimmer® (ogranicznik przeplywu).
Wydajność przepływu z
ogranicznikiem przepływu:
7 l/min 0,3 MPa
Wydajność przepływu bez
ogranicznika przepływu:
14 l/min 0,3 MPa
Ciśnienie max.: 1 MPa
Ciśnienie zalecane: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Maksymalna temperatura
wody gorącej: 80° C
Zalecana temperatura wody gorącej: 65° C
Mieszacze jednouchwytowe Hansgrohe mogą być
stosowane w połączeniu z przepływowymi podgrze-
waczami wody, sterowanymi hydraulicznie i termicz-
nie, jeśli ciśnienie wody wynosi min. 0,15 MPa.
W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chcemy uzyskać
większy przepływ wody można usunąć ogranicznik
przepływu (5a) znajdujący się za perlatorem.
Części serwisowe (zobacz str. 3)
1 Osłona 97155000
2 Pokrętło Starck 10092000
3 Wkład kpl. 96339000
4 Nakrętka 97157000
5 Napowietrzacz (perlator) 94005000
6 Cięgło 97158000
7 Wąż przyłączeniowy
(zakończeniowy) 96316000
8 Mocoanie 13961000
9 Wąż przedłużeniowy 300 mm 13098000
10 Cięgło odpływu kpl. 340 mm 96324000
Wyposażenie dodatkowe
X Zestaw klucza montażowego 58085000
(nie dostarczany z produktem)
Obsługa
zamknąćotworzyć zimna ciepła
Polski

13
QUICK
CLEAN
DMit QuickClean, der manuellen Reinigungs-
funktion können die Strahlformer durch einfaches
rubbeln vom Kalk befreit werden.
FDe plus, la pomme de douche est équipée
de QuickClean, le système anticalcaire manuel.
Les dépôts de calcaire s’enlèvent en frottant avec
un doigt ou avec une éponge sur les ouvertures de
jets élastiques.
GB The QuickClean cleaning function only needs
a small manual rubover to remove the lime scale
from the spray channels.
ICon QuickClean, la funzione anticalcare ma-
nuale, i diffusori del getto possone essere liberati
da calcare con un semplice strofinamento.
EQuickClean, la función de limpieza manual,
permite quitar la cal simplemente frotando los
ejectores.
NL Met QuickClean, de handmatige reinigings-
funktie, kunnen de straalopeningen door het met de
hand wegwrijven van kalk, gereinigd worden.
DK Med QuickClean, den manuelle rengørings-
funktion kan strålekanalerne let renses for kalk - der
skal blot gnubbes!
PO sistema de limpeza QuickClean requer
apenas uma ligeira passagem com a mão para
remover os depósitos de calcáreo dos jactos.
PL Funkcja QuickClean wymaga jedynie delikat-
nego potarcia dłonią, aby usunąć ewentualne osady
kamienia wapiennego.
Reinigung/Nettoyage/Cleaning/Pulitura/Limpiar/Reinigen/Rengøring/Limpeza/
Czyszczenie

14

15

16 Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
01/2008 9.05024.03
