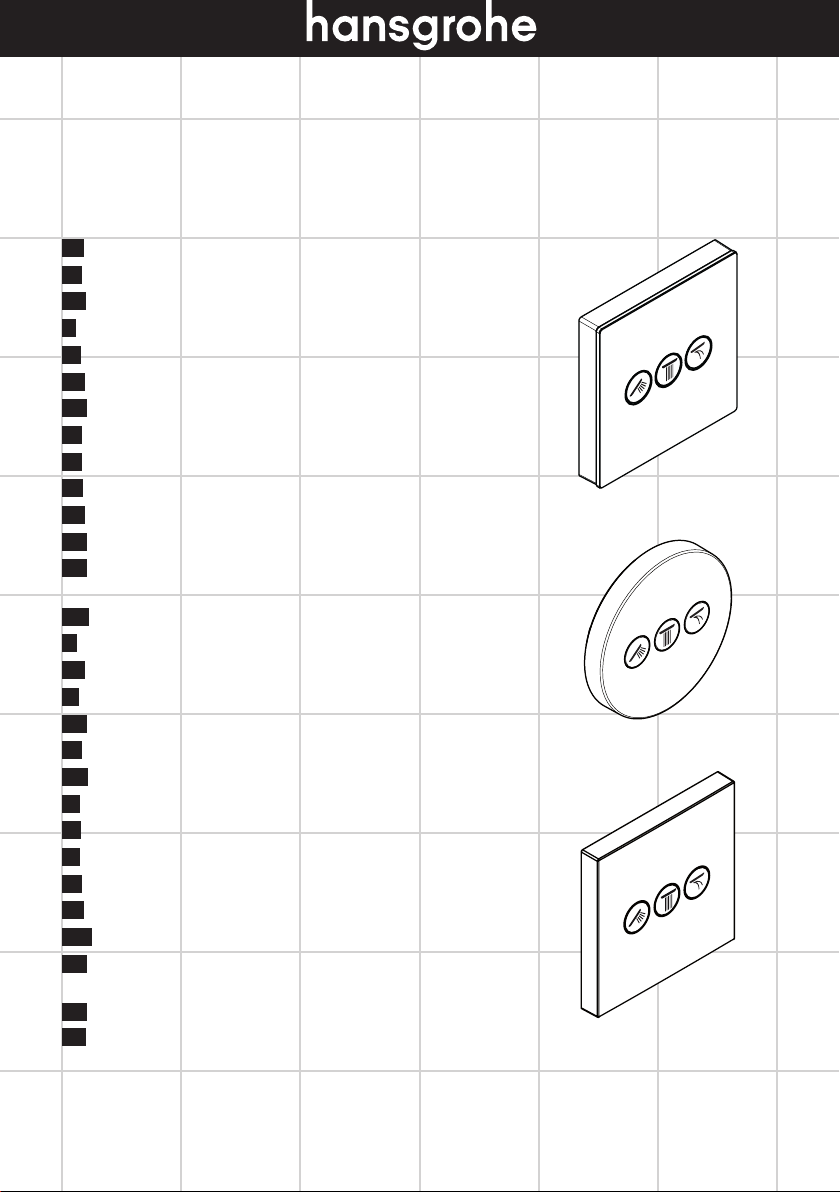

ShowerSelect
15736400 / 15736600
ShowerSelect S
15745000
ShowerSelect
15764000

2
Prüfzeichen (siehe Seite 40)
Reinigung
siehe beiliegende Broschüre
Bedienung (siehe Seite 38)
Serviceteile (siehe Seite 39)
Farbcodierung
000 = chrom
400 = weiß/chrom
450= weiß
600 = schwarz/chrom
610= schwarz
Durchflussdiagramm
(siehe Seite 37)
Maße (siehe Seite 36)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geis-
tigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Dem Unterputz-Ventil für 3 Verbraucher darf keine
Absperrung vorgeschaltet sein (z. B. Einhebelmischer)!
• Ist der Thermostat bzw. Mischer auf maximale Warm-
wassertemperatur eingestellt, kann es durch die hyd-
raulische Öffnung des Absperrventils zu Verbrühungen
kommen. Hansgrohe empfiehlt daher die Einrichtung
der "Safety Function".
Deutsch
Störung Ursache Abhilfe
Ventil schwergängig -Select Absperrventil DN9 beschädigt -Select Absperrventil DN9 austauschen
Brause oder Auslauf tropft -Select Absperrventil DN9 beschä-
digt
-Select Absperrventil DN9 austau-
schen
Taster lässt sich nicht betätigen bzw.
ist ohne Funktion
-Sicherung vom Absperrventil wurde
nicht entfernt
-Sicherung vom Absperrventil ent-
fernen
Taster klemmt, ist schwergängig -Dichtung nicht mehr gefettet -Dichtung fetten
Taster hält nicht -Select-Adapter fehlerhaft gekürzt -Select-Adapter entsprechend Bild 7
kürzen und montieren (siehe Seite 32)
-Taster erst vollständig in Rosette ein-
drücken und anschließend Rosette
montieren
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Montage siehe Seite 31

3
Classification acoustique et
débit (voir pages 40)
Nettoyage
voir la brochure ci-jointe
Instructions de service (voir
pages 38)
Pièces détachées (voir pages 39)
Couleurs
000 = chromé
400 = blanc/chromé
450= blanc
600 = noir/chromé
610= noir
Diagramme du débit
(voir pages 37)
Dimensions (voir pages 36)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Aucun robinet d'arrêt (p.ex. mitigeur) doit être installé
en amont du robinet encastré 3 sorties !
• Si le thermostat ou le mélangeur est réglé sur la
température maximale d'eau chaude, l'ouverture
hydraulique de la vanne d'arrêt risque d'être à l'ori-
gine d'ébouillantages. C'est la raison pour laquelle
Hansgrohe recommande de recourir à la fonction de
sécurité « Safety Function ».
Français
Dysfonctionnement Origine Solution
Fonctionnement de la poignée
difficile
-Select robinet d’arrêt DN9 d´arrêt
défectueux
-Changez le Select robinet d’arrêt
DN9
La douchette ou le bec verseur goutte -Select robinet d’arrêt DN9 d´arrêt
défectueux
-Changez le Select robinet d’arrêt
DN9
Bouton impossible à actionner ou
sans réaction
-La sécurité de la vanne d'arrêt n'a
pas été retirée
-Retirer la sécurité de la vanne
d'arrêt
Bouton coincé, grippé -Joint dégraissé -Graisser le joint
Le bouton ne tient pas -Raccourcissement incorrect de
l'adaptateur Select
-Raccourcir l'adaptateur Select
conformément à la figure 7 et le
monter (voir pages 32)
-Enfoncer complètement le bouton
dans la rosette, puis monter la rosette
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau potable!
Montage voir pages 31

4
Test certificate (see page 40)
Cleaning
see enclosed brochure
Operation (see page 38)
Spare parts (see page 39)
Colors
000 = chrome plated
400 = white/chrome plated
450= white
600 = black/chrome plated
610= black
Flow diagram
(see page 37)
Dimensions (see page 36)
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using
this product.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• It is not permitted to install a shutoff device (f.e. a
single-lever mixer) upstream of the built-in valve for 3
consumers!
• If the thermostat or mixer is set to maximum water
temperature, there is a risk of scalding at hydraulical
opening of the check valve. For this reason, Hansgro-
he recommends that you set up the "Safety Function".
Special information for UK
If installing this product with a pump, please be aware
that it has to have negative head switching. This product
will not function with a positive head pump..
English
Fault Cause Remedy
Valve stiff -Select stop valve DN9 damaged -Exchange Select stop valve DN9
Shower or spout dripping -Select stop valve DN9 damaged -Exchange Select stop valve DN9
Pushbutton cannot be actuated or is
without function
-Safety guard of isolating valve has
not been removed
-Remove safety guard from isolating
valve
Pushbutton is jammed or stiff -Seal needs greasing -Grease the seal
Pushbutton does not snap in -Select Adapter incorrectly trimmed -Trim and mount Select Adapter ac-
cording to Fig. 7 (see page 32)
-First, fully press the pushbutton
down into the rosette; then, mount
the rosette
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Assembly see page 31

5
Segno di verifica (vedi pagg. 40)
Pulitura
vedi il prospetto accluso
Procedura (vedi pagg. 38)
Parti di ricambio (vedi pagg. 39)
Trattamento
000 = cromato
400 = bianco/cromato
450= bianco
600 = nero/cromato
610= nero
Diagramma flusso
(vedi pagg. 37)
Ingombri (vedi pagg. 36)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Non collegare nessun blocco a monte della valvo-
la sotto-intonaco per 3 utenze (ad es. miscelatore
monoleva)!
• Se il termostato ovvero il miscelatore è impostato
alla temperatura massima dell'acqua calda, apren-
do idraulicamente la valvola di chiusura sussiste il
pericolo di ustioni. Hansgrohe raccomanda per ciò di
installare il dispositivo di sicurezza "Safety Function".
Italiano
Problema Possibile causa Rimedio
Rubinetto duro -Select rubinetto d'arresto DN9 dan-
neggiato
-sostituire il Select rubinetto d'arresto
DN9
Doccia / scarico gocciola -Select rubinetto d'arresto DN9 dan-
neggiato
-sostituire il Select rubinetto d'arresto
DN9
Il tasto non si lascia azionare ovvero
è senza funzione
-La sicura della valvola di chiusura
non è stata rimossa
-Rimuovere la sicura dalla valvola di
chiusura
Il tasto è bloccato, non è scorrevole -Guarnizione non più imgrassata -Ingrassare la guarnizione
Il tasto non tiene -Adattatore Select accorciato sba-
gliato
-Accorciare e montare l’adattatore Select
come mostrato in Figura 7 (vedi pagg. 32)
-Premere per prima il tasto completa-
mente nella rosetta e infine montare
la rosetta
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
Montaggio vedi pagg. 31

6
Marca de verificación
(ver página 40)
Limpiar
ver el folleto adjunto
Manejo (ver página 38)
Repuestos (ver página 39)
Acabados
000 = cromado
400 = blanco/cromado
450= blanco
600 = negro/cromado
610= negro
Diagrama de circulación
(ver página 37)
Dimensiones (ver página 36)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• ¡Antes de la válvula empotrable para 3 consumidores
no se puede conectar ningún dispositivo de bloqueo
(p. eje. grifo monomando)!
• Si el termostato o el mezclador están ajustados a la
temperatura máxima de agua caliente, al abrir la
válvula de cierre hidráulicamente se pueden sufrir
quemaduras. Por esa razón, Hansgrohe recomienda
el dispositivo "Safety Function".
Español
Problema Causa Solución
Llave de paso va duro -Select llave de paso DN9 dañada -cambiar Select llave de paso DN9
Pierde permanentemente agua por
el caño
-Select llave de paso DN9 dañada -cambiar Select llave de paso DN9
El pulsador no puede accionarse o
no funciona
-El seguro de la válvula de cierre no
se ha retirado
-Retirar el seguro de la válvula de
cierre
Pulsador atascado o duro -Junta ya sin grasa -Engrasar la junta
El pulsador no se mantiene -Adaptador Select cortado errónea-
mente
-Cortar el adaptador Select como se
muestra en la figura 7 y montarlo
(ver página 32)
-Presionar el pulsador completamente
dentro del escudo y luego montar éste.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Montaje ver página 31

7
Keurmerk (zie blz. 40)
Reinigen
zie bijgevoegde brochure
Bediening (zie blz. 38)
Service onderdelen (zie blz. 39)
Kleuren
000 = verchroomd
400 = wit/verchroomd
450= wit
600 = zwart/verchroomd
610= zwart
Doorstroomdiagram
(zie blz. 37)
Maten (zie blz. 36)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Voor het inbouwventiel voor 3 verbruikers mag geen
afsluiter geschakeld zijn (bv. eengreepsmengkraan)!
• Als de thermostaat c.q. mengkraan ingesteld is op
de maximale warmwatertemperatuur, kunnen door
de hydraulische opening van de afsluiter brandwon-
den ontstaan. Hansgrohe raadt daarom aan om de
"Safety Function" in te stellen.
Nederlands
Storing Oorzaak Oplossing
Kraan draait zwaar -Select inbouwstopkranen DN9
beschadigd
-Select inbouwstopkranen DN9
uitwisselen
Douche/uitloop lekt -Select inbouwstopkranen DN9
beschadigd
-Select inbouwstopkranen DN9
uitwisselen
Schakelaar kan niet bediend worden
c.q. heeft geen functie
-Zekering van de afsluitklep werd
niet verwijderd
-Verwijder zekering van de afsluit-
klep
Schakelaar klemt, is stroef -Afdichting niet meer ingevet -Afdichting invetten
Schakelaar blijft niet zitten -Select-adapter verkeerd ingekort -Select-adapter volgens afbeelding
7 inkorten en monteren (zie blz. 32)
-Schakelaar eerst volledig in de rozet
drukken en vervolgens de rozet monteren
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Montage zie blz. 31

8
Godkendelse (se s. 40)
Rengøring
se venligst den vedlagte brochure
Brugsanvisning (se s. 38)
Reservedele (se s. 39)
Overflade
000 = Krom
400 = Hvid/Krom
450= Hvid
600 = Sort/Krom
610= Sort
Gennemstrømningsdiagram
(se s. 37)
Målene (se s. 36)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Der må ikke indkobles en afspærring foran den skjulte
ventil for 3 forbrugere (f.eks. etgrebsbatteri)!
• Hvis termostaten hhv. blanderen er indstillet til maksi-
mal varmtvandtemperatur, er der fare for skoldninger
hvis spærreventilen åbnes. Hansgrohe anbefaler
derfor indretningen af "Safety Function".
Dansk
Fejl Årsag Hjælp
Ventilen går trægt -Beskadiget Select afspærrings-ventil
DN9
-Udskift Select afspærrings-ventil
DN9
Bruser/kartud drypper -Beskadiget Select afspærrings-ventil
DN9
-Udskift Select afspærrings-ventil
DN9
Knap kan ikke trykkes hhv. er uden
funktion
-Sikringen blev ikke fjernet fra spær-
reventilen
-Fjern sikringen fra spærreventilen
Trykknap sidder fast, er ikke let gængeligt -Tætning ikke længere smøret -Smør tætningen
Knap holder ikke -Select-adapt er afkortet forkert -Afkort Select-adapter iht. billede 7,
og montér den (se s. 32)
-Tryk først knappen helt ind i roset-
ten, og montér herefter rosetten.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Montering se s. 31

9
Marca de controlo
(ver página 40)
Limpeza
consultar a seguinte brochura
Funcionamento (ver página 38)
Peças de substituição (ver página 39)
Acabamentos
000 = cromado
400 = branco/cromado
450= branco
600 = preto/cromado
610= preto
Fluxograma
(ver página 37)
Medidas (ver página 36)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Crianças e adultos com deficiências motoras, men-
tais e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A montante da válvula embutida (para 3 consumido-
res) não pode estar conectado nenhum bloqueio (p.
ex. misturadora de monocomando)!
• Existe o perigo de queimaduras na abertura hidráu-
lica da válvula de retenção, se o termóstato ou a
misturadora estiverem ajustados na temperatura
máxima da água quente. Assim sendo, a Hansgrohe
recomenda a instalação da "Safety Function".
Português
Falha Causa Solução
Válvula de corte perra -Select Válvula de corte DN9 danificada. -Substituir Select Válvula de corte DN9
Duche/bica a pingar -Select Válvula de corte DN9 danificada. -Substituir Select Válvula de corte DN9
O botão não se deixa coman-
dar, ou seja, não está funcional
-A proteção da válvula de retenção
não foi removida
-Remova a proteção da válvula de
retenção
O botão está encravado, funcio-
na com dificuldade
-Falta lubrificante no vedante -Lubrificar o vedante
O botão não se segura -Adaptador Select erradamente en-
curtado
-Encurtar e montar o adaptador Select de
acordo com a figura 7 (ver página 32)
-Primeiro, pressionar o botão comple-
tamente para dentro da roseta e, de
seguida, montar a roseta
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Montagem ver página 31

10
Znak jakości (patrz strona 40)
Czyszczenie
patrz dołączona broszura
Obsługa (patrz strona 38)
Części serwisowe (patrz strona 39)
Kody kolorów
000 = chrom
400 = biały/chrom
450= biały
600 = czarny/chrom
610= czarny
Schemat przepływu
(patrz strona 37)
Wymiary (patrz strona 36)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Przed zaworem podtynkowym dla 3 użytkowników
nie można podłączać żadnego mechanizmu odcina-
jącego (np. mieszacza jednodźwigniowego)!
• Gdy termostat wzgl. mieszacz ustawiono na mak-
symalną temperaturę ciepłej wody, może dojść do
poparzeń przez hydrauliczny otwór zaworu odcinają-
cego. Hansgrohe zaleca z tego względu stworzenie
opcji "Safety Function".
Polski
Usterka Przyczyna Pomoc
Zawór pracuje z wysiłkiem -Uszkodzony Select Zawór odcinający DN9 -Wymienić Select Zawór odcinający DN9
Wyciekająca woda z główki
prysznicowej lub wylewki
-Uszkodzony Select Zawór odcinający
DN9
-Wymienić Select Zawór odcinający
DN9
Nie można nacisnąć przycisku
albo brak w nim funkcji
-Nie usunięto zabezpieczenia zaworu
odcinającego
-Usunąć zabezpieczenie zaworu od-
cinającego
Przycisk się zakleszcza, ciężko się
porusza
-Uszczelka nie jest już nasmarowana -Nasmarować uszczelkę
Przycisk się nie trzyma -Niewłaściwie skrócono przejściówkę
Select
-Przejściówkę Select skrócić odpowiednio
do rys. 7 i zamontować (patrz strona 32)
-Najpierw całkowicie wcisnąć przycisk
do rozety, a potem zamontować rozetę
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Montaż patrz strona 31

11
Zkušební značka (viz strana 40)
Čištění
viz přiložená brožura
Ovládání (viz strana 38)
Servisní díly (viz strana 39)
Kód povrchové úpravy
000 = chrom
400 = bílá/chrom
450= bílá
600 = černá/chrom
610= černá
Diagram průtoku
(viz strana 37)
Rozmìry (viz strana 36)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Před podomítkovým ventilem pro 3 spotřebiče nesmí
být nainstalován žádný uzávěr (např. páková bate-
rie)!
• Pokud je termostat resp. směšovací baterie nastavena
na maximální teplotu teplé vody, může dojít k opaření
přes hydraulický otvor uzavíracího ventilu. Hansgrohe
proto doporučuje nastavení "Safety Function".
Česky
Porucha Příčina Odstranění
Ciężka praca zaworu -Select uzavírací ventil DN9 poškozen -vyměnit Select uzavírací ventil DN9
sprcha nebo výtok odkapává -Select uzavírací ventil DN9 poškozen -vyměnit Select uzavírací ventil DN9
Tlačítko není možné stisknout resp.
nemá žádnou funkci
-Zajištění uzavíracího ventilu nebylo
odstraněno
-Odstraňte zajištění uzavíracího
ventilu
Tlačítko se zaseklo, jde ztěžka -Těsnění již není promazané -Namažte těsnění tukem
Tlačítko nedrží -Adaptér Select je chybně zkrácen -Zkraťte adaptér Select podle obráz-
ku 7 a přimontujte (viz strana 32)
-Tlačítko nejprve zcela zatlačte do
rozety a následně rozetu přimontujte
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Montáž viz strana 31

12
Osvedčenie o skúške
(viď strana 40)
Čistenie
nájdete v priloženej brožúre
Obsluha (viď strana 38)
Servisné diely (viď strana 39)
Farebné označenie
000 = chróm
400 = biela/chróm
450= biela
600 = čierna/chróm
610= čierna
Diagram prietoku
(viď strana 37)
Rozmery (viď strana 36)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Produkt nesmú bez dozoru používať deti, ako aj
dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Produkt nesmú používať ani
osoby, ktoré sú pod vplyvom alkoholu alebo drog.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Pred ventilom pod omietku pre 3 spotrebiče nesmie
byť predradený žiadny uzáver (napr. jednopáková
miešacia batéria)!
• Ak je termostat, resp. zmiešavač nastavený na maxi-
málnu teplotu teplej vody, môže dôjsť k popáleninám
v dôsledku hydraulického otvorenia uzatváracieho
ventilu. Hansgrohe preto odporúča zariadenie "Safety
Function".
Slovensky
Porucha Príčina Pomoc
Ventil s ťažkým pohybom -Poškodená Select uzatvárací ventil
DN9
-Vymeniť Select uzatvárací ventil
DN9
Sprcha alebo odtok kvapká -Poškodená Select uzatvárací ventil
DN9
-Vymeniť Select uzatvárací ventil
DN9
Tlačidlo nie je možné ovládať, resp.
je bez funkcie
-Poistka uzatváracieho ventilu nebo-
la odstránená
-Odstráňte poistku uzatváracieho
ventilu
Tlačidlo sa zasekáva, vykazuje ťažký chod -Tesnenie už nie je premazané -Premazať tesnenie
Tlačidlo nedrží -Chybne skrátený adaptér Select -Adaptér Select skráťte podľa obráz-
ku 7 a namontujte (viď strana 32)
-Tlačidlo najskôr úplne zatlačte do
rozety a následne namontujte rozetu
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Montáž viď strana 31

13
检验标记 (参见第页40)
清洗
附有小手册
操作 (参见第页38)
备用零件 (参见第页39)
颜色代码
000=镀铬
400=白色/镀铬
450=白色
600=黑色/镀铬
610=黑色
流量示意图
(参见第页37)
大小 (参见第页36)
请勿使用含有乙酸的硅胶！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
不得让儿童和肢体、精神和/或意识有障碍的成
人在不受监管的情况下使用淋浴系统。受酒精
或毒品影响的人员不得使用淋浴系统。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 不能在上水方向关闭三通暗阀（例如：单柄冷热
水龙头）！
• 如果将恒温器或冷热水混合器调最大温度，闭锁
阀液压开口处可能造成烫伤。Hansgrohe建议您
设置到“安全模式”。
中文
问题 原因 补救
阀门不灵活 -Select停止阀DN9件损坏 -更换Select停止阀DN9
花洒或龙头出水嘴滴水 -Select停止阀DN9件损坏 -更换Select停止阀DN9
无法按下按键或按键不起作用 -锁止阀保险装置未移除 -移除锁止阀保险装置
按键卡住，难以正常使用 -不再润滑密封件 -润滑密封件
确保按键未处于按下状态 -正确截短调节转接器 -按照图7截短并安装调节转接
器(参见第页32)
-将按键完全卡入装饰花，然后装
上装饰花
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
安装 参见第页 31

14
Знак технического контроля
(см. стр. 40)
Очистка
см прилагаемая брошюра
Эксплуатация (см. стр. 38)
Κомплеκт (см. стр. 39)
Цветная кодировка
000 = хром
400 = белый/хром
450= белый
600 = черный/хром
610= черный
Схема потока (см. стр. 37)
Размеры (см. стр. 36)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в гигиени-
ческих целях: для принятия ванны и личной гигиены.
Дети, а также взрослые с физическими, умствен-
ными и/или сенсорными недостатками должны
пользоваться изделием только под присмотром.
Запрещается пользоваться изделием в состоянии
алкогольного или наркотического опьянения.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Перед подштукатурным клапаном, предназначенным
для 3 потребителей, нельзя подключать запорное
устройство (например, однорычажный смеситель)!
• Если термостат или смеситель настроен на макси-
мальную температуру горячей воды, в результате
гидравлического открывания запорного клапана
возможны ожоги. Hansgrohe рекомендует использо-
вать функцию "Safety Function".
Русский
Неисправность Причина Устранение неисправности
Вентиль заедает -Select запорный клапан DN9 повреждена -Замените Select запорный клапан DN9
Из душа или выхода капает вода -Select запорный клапан DN9 повреждена -Замените Select запорный клапан DN9
Переключатель не нажимается
или не имеет функции
-С запорного клапана не снят предо-
хранитель
-Снимите предохранитель с запор-
ного клапана
Переключатель заклинило, он
тяжело переключается.
-На прокладке нет смазки. -Смазать прокладку.
Переключатель не держится -Select-Adapter укорочен неправильно -Укоротить и монтировать Select-Adapter,
как показано на рисунке 7 (см. стр. 32)
-Сначала следует полностью
вдовить переключатель в розетку,
затем монтировать розетку
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой воды!
Монтаж см. стр. 31

15
Vizsgajel (lásd a oldalon 40)
Tisztítás
lásd a mellékelt brosúrát
Használat (lásd a oldalon 38)
Tartozékok (lásd a oldalon 39)
Színkódolás
000 = króm
400 = fehér/króm
450= fehér
600 = fekete/króm
610= fekete
Átfolyási diagramm
(lásd a oldalon 37)
Méretet (lásd a oldalon 36)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
Gyermekek, valamint testileg, szellemileg fogyatékos
és / vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a terméket. Alkohol
és kábítószer befolyása alatt álló személyek nem
használhatják a terméket.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• A 3 felhasználó számára alkalmas vakolat alatti sze-
lep elé nem szabad lezárást kapcsolni (pl. egy karos
keverőcsapot)!
• Ha a termosztát ill. a keverő csaptelep maximális
meleg víz hőmérsékletre van beállítva, akkor a
zárószelep hidraulikus nyílása miatt forrázás történhet.
A Hansgrohe ezért ajánlja a "Safety Function" beren-
dezés felszerelését.
Magyar
Hiba Ok Megoldás
Szelep nehezen jár -Select Elzárószelep DN9 sérült -Select Elzárószelep DN9 kicserélni
A zuhany vagy a kifolyó csepeg -Select Elzárószelep DN9 sérült -Select Elzárószelep DN9 kicserélni
A gombot nem lehet megnyomni ill.
nincs funkciója
-A biztosítékot nem távolították el a
zárószelepről
-Távolítsa el a biztosítékot a
zárószelepről
A gomb szorul, nehezen jár -A tömítés már nem zsíros -Zsírozza meg a tömítést
A gomb nem tart -A Select adapter hibásan van lerö-
vidítve
-A Select adaptert az 7 ábrának
megfelelően lerövidíteni és beszerel-
ni (lásd a oldalon 32)
-A gombot először a rozettába telje-
sen benyomni és azután a rozettát
felszerelni
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Szerelés lásd a oldalon 31

16
Koestusmerkki (katso sivu 40)
Puhdistus
katso oheinen esite
Käyttö (katso sivu 38)
Varaosat (katso sivu 39)
Värikoodaus
000 = kromi
400 = valkoinen/kromi
450= valkoinen
600 = musta/kromi
610= musta
Virtausdiagrammi
(katso sivu 37)
Mitat (katso sivu 36)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjes-
telmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Rappauksen alaisen 3:n käyttöpisteen venttiilin eteen
ei saa kytkeä suljinta (esim. yksivipusekoitinta)!
• Jos termostaatin tai sekoittimen lämpimän veden
lämpötila on säädetty maksimiin, sulkuventtiilin hydrau-
linen avautuminen voi aiheuttaa palovammoja. Hansg-
rohe suosittelee siksi "Safety Function" -varustusta.
Suomi
Häiriö Syy Toimenpide
Venttiili raskaskäyttöinen -Select Sulkuventtiili DN9 vahingoit-
tunut
-Vaihda Select Sulkuventtiili DN9
Käsisuihkusta tai hanasta tippuu vettä -Select Sulkuventtiili DN9 vahingoit-
tunut
-Vaihda Select Sulkuventtiili DN9
Painiketta ei voi painaa, tai sillä ei
ole toimintoa
-Sulkuventtiilin varmistinta ei ole
otettu pois
-Poista sulkuventtiilin varmistin
Painike ei liiku, liikkuu huonosti -Tiivistettä ei enää rasvattu -Rasvaa tiiviste
Painike ei pidä -Select-adapteri lyhennetty väärin -Lyhennä ja asenna Select-adapteri
kuvan 7 mukaisesti (katso sivu 32)
-Työnnä painike kokonaan renkaa-
seen ja asenna rengas sen jälkeen
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Asennus katso sivu 31

17
Testsigill (se sidan 40)
Rengöring
se den medföljande broschyren
Hantering (se sidan 38)
Reservdelar (se sidan 39)
Färgkodning
000 = krom
400 = vit/krom
450= vit
600 = svart/krom
610= svart
Flödesschema
(se sidan 37)
Måtten (se sidan 36)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Barn samt vuxna med fysiska, psykiska eller sen-
soriska funktionshinder får inte använda produkten
ensamma. Personer som är påverkade av alkohol- el-
ler droger får inte använda produkten.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Det får inte finnas någon avspärrning monterad före
den infällda ventilen för 3 förbrukare (t.ex. enspaks-
blandare)!
• Om termostaten eller blandaren är inställd på maxi-
mal varmvattentemperatur kan det uppstå skållningar
genom spärrventilens hydrauliska öppning. Hans-
grohe rekommenderar därför att "Safety Function"
installeras.
Svenska
Störning Orsak Åtgärd
Ventil trög -Select Spärrventil DN9 defekt -Byt ut Select Spärrventil DN9
Det droppar ur handdusch eller
utloppspip till kar
-Select Spärrventil DN9 defekt -Byt ut Select Spärrventil DN9
Det går inte att trycka in knappen el.
den saknar funktion
-Säkring framför spärrventil har inte
tagits bort
-Ta bort säkring framför spärrventil
Knapp klämmer, är trög -Tätning inte längre smord -Smörj tätning
Knappen håller inte -Select-adapter felaktigt kortad -Korta Select-adapter enligt bild 7
och montera (se sidan 32)
-Tryck först in knappen helt i rosetten
och montera därefter rosetten
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Montering se sidan 31

18
Bandymo pažyma (žr. psl. 40)
Valymas
žr. pridedamoje brošiūroje
Eksploatacija (žr. psl. 38)
Atsarginės dalys (žr. psl. 39)
Spalvos
000 = chrom
400 = balta/chrom
450= balta
600 = juoda/chrom
610= juoda
Pralaidumo diagrama
(žr. psl. 37)
Išmatavimai (žr. psl. 36)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Gaminiu draudžiama naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba)
sensorikos sutrikimais. Gaminių taip pat draudžiama
naudotis asmenims, apsvaigusiems nuo alkoholio
arba narkotikų.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Prieš trims vartotojams skirtą potinkinį čiaupą negali
būti sumontuotas uždoris (pvz., maišytuvas su viena
svirtimi)!
• Jei termostatas arba maišytuvas nustatytas maksimaliai
vandens termperatūrai, hidrauliniu būdu atvėrus blo-
kuojamąjį vožtuvą galima nusiplikyti. Todėl Hansgrohe
rekomenduoja naudoti apsauginę funkciją „Safety
Function“.
Lietuviškai
Gedimas Priežastis Priemonė
Ventilis sunkiai valdomas -Select Uždarymo vožtuvas DN9 ventilis -Pakeisti Select Uždarymo vožtuvas DN9
Laša iš čiaupo arba dušo galvos -Select Uždarymo vožtuvas DN9 ventilis -Pakeisti Select Uždarymo vožtuvas DN9
Mygtuko negalima paspausti arba
jis neveikia
-Nepašalintas blokuojamojo vožtuvo
saugiklis
-Pašalinkite blokuojamojo vožtuvo
saugiklį
Mygtukas stringa ir sunkiai juda -Nebepateptas tarpiklis -Patepkite tarpiklį
Mygtukas nesilaiko -Netinkamai sutrumpintas Select adap-
teris
-Select adapterį sutrumpinkite ir
sumontuokite, kaip pavaizduota 7
pav. (žr. psl. 32)
-Iš pradžių mygtuką iki galo įspauski-
te į lizdą, o po to sumontuokite lizdą.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Montavimas žr. psl. 31

19
Oznaka testiranja (pogledaj
stranicu 40)
Čišćenje
se u priloženoj brošuri
Upotreba (pogledaj stranicu 38)
Rezervni djelovi (pogledaj stranicu 39)
Boje
000 = krom
400 = bijela/krom
450= bijela
600 = crna/krom
610= crna
Dijagram protoka
(pogledaj stranicu 37)
Mjere (pogledaj stranicu 36)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Djeca, kao i tjelesno, mentalno i/ili senzorno
hendikepirane odrasle osobe ne smiju se koristiti pro-
izvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Ispred podžbuknog ventila za 3 trošila ne smije biti
priključen nikakav zapor (npr. jednoručna miješalica)!
• Ako je termostat odnosno mješač namješten na mak-
simalnu temperaturu tople vode, postoji opasnost od
opeklina zbog hidrauličkog otvora zapornog ventila.
Kompanija Hansgrohe stoga preporučuje korištenje
sigurnosne funkcije "Safety Function".
Hrvatski
Greška Uzrok Otklanjanje
Ventil je neprohodan -Select zaporni ventil DN9 je oštećen -Zamijenite Select zaporni ventil DN9
Tuš ili slavina kaplje -Select zaporni ventil DN9 je oštećen -Zamijenite Select zaporni ventil DN9
Tipka se ne može pritisnuti ili nema
nikakvu funkciju
-Nije uklonjen osigurač zapornog
ventila
-Uklonite osigurač zapornog ventila
Tipka zapinje i teško se pomiče -Brtva više nije pomazana -Podmažite brtvu
Tipka ne drži. -Select-adapter pogrešno skraćen -Skratite select-adapter u skladu sa
slikom 7 pa ga montirajte (pogledaj
stranicu 32)
-Najprije utisnite tipku do kraja u ro-
zetu pa zatim montirajte rozetu
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Sastavljanje pogledaj stranicu 31

20
Kontrol işareti (bakınız sayfa 40)
Temizleme
birlikte verilen broşür
Kullanımı (bakınız sayfa 38)
Yedek Parçalar (bakınız sayfa 39)
Renkler
000 = krom
400 = beyaz/Krom
450= beyaz
600 = siyah/krom
610= siyah
Akış diyagramı
(bakınız sayfa 37)
Ölçüleri (bakınız sayfa 36)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve
yetişkinler gözetimsiz olarak duş sistemini kullanma-
malıdırlar. Alkol veya uyuşturucu etkisinde olanlar
duş sistemini kullanmamalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• 3 tüketiciye yönelik sıva altı valfinden önce kapama
devreye sokulmamalıdır (örn. Tek kollu karıştırıcı)!
• Termostat veya karıştırıcı maksimum sıcak su sıcaklı-
ğına ayarlanmışsa, kapatma valfinin hidrolik deliği
nedeniyle haşlanmalar meydana gelebilir. Hansgrohe
bu nedenle "Safety Function" (Güvenli Fonksiyon)
kurulumunu önerir.
Türkçe
arıza sebep yardım
Valf zor hareket ediyor -Select Kesme valfı DN9 zarar görmüş -Select Kesme valfı DN9 değiştirin
Duş ya da çıkıştan su damlıyor -Select Kesme valfı DN9 zarar görmüş -Select Kesme valfı DN9 değiştirin
Tuş kullanılamıyor veya işlevsiz -Kapatma valfinin emniyeti çıkarıl-
madı
-Kapatma valfinin emniyetini çıkarın
Düğme sıkıştı, zor çalışıyor -Conta artık gresli değil -Contayı gresleyin
Düğme durmuyor -Select-Adapter hatalı biçimde kı-
saltılmış
-Select-Adapter'i şekil 7'e göre kısal-
tın ve monte edin (bakınız sayfa 32)
-Düğmeyi önce tamamen rozetin
içine bastırın ve ardından rozeti
monte edin
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Montajı bakınız sayfa 31
