Hans Grohe AXOR Starck Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство
за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Starck
10416000
10418000
Starck X
10445000
10447000
Citterio M
34425000
34425003
34427000
Uno²
38425000
38427000
Citterio
39455000
39455003
39457000

2Montage siehe Seite 32
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Prüfzeichen (siehe Seite 40)
Serviceteile (siehe Seite 38)
Symbolerklärung
Wartung (siehe Seite 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Die Sicherheitseinrichtungen müssen gemäß
DIN EN 1717 regelmäßig in Überein-
stimmung mit nationalen oder regionalen
Bestimmungen (DIN 1988 einmal jährlich)
auf ihre Funktion geprüft werden.
Störung Ursache Abhilfe
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Zu niedrige Warmwassertemperatur,
kein Kaltwasser. Durchlauferhitzer
springt an, wenn Kaltwasser ange-
wählt wird.
-Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
-Kreuzfluss -Kartusche austauschen
Umsteller funktioniert nicht -Ablagerungen -Umsteller reinigen / O-Ringe fetten
-Zu geringer Wasserdruck -Wasserdruck erhöhen
-Umsteller defekt -Umsteller austauschen
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 34)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Maße (siehe Seite 31)
Durchflussdiagramm
(siehe Seite 31)
Freier Durchfluss bei 0,3 MPa:
 Abgang Brause
 Abgang Wanne
Bedienung (siehe Seite 35)
Reinigung (siehe beiliegende
Broschüre)

3
Montage voir pages 32
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Classification acoustique et
débit (voir pages 40)
Pièces détachées (voir pages 38)
Description du symbole
Entretien (voir pages 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
natio-nales ou régionales quant à leur fonc-
tion (au moins une fois par an).
Dysfonctionnement Origine Solution
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide Le chauffe
eau instantanése met en route quand
on puise de l'eau froide.
-Limiteur de température mal posi-
tionné
-Positionner le limiteur de température
-Flux inversé -Changer la cartouche
L'inverseur ne fonctionne pas -Dépôts -Nettoyer l'inverseur / graisser les
joints toriques
-Pression d'alimentation insuffisante -Augmenter la pression d'alimentation
-Inverseur défectueux -Changez l´inverseur
Ne pas utiliser de silicone contenant de
l'acide acétique!
Etalonnage (voir pages 34)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Dimensions (voir pages 31)
Diagramme du débit
(voir pages 31)
Débit libre à 0,3 MPa:
 Sortie douche
 Sortie baignoire
Instructions de service (voir
pages 35)
Nettoyage (voir la brochure ci-
jointe)

4Assembly see page 32
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may not be used as a holding handle. A
separate handle must be installed.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Safety against backflow
The product is exclusively designed for drinking water!
English
Test certificate (see page 40)
Spare parts (see page 38)
Symbol description
Maintenance (see page 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
The safety device must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).
Fault Cause Remedy
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.
-Hot water limiter incorrectly set -Set hot water limiter
-Crossflow -Exchange cartridge
Diverter not operating -Residue -Clean converter / grease O-rings
-Water pressure to low -Increase water pressure
-Diverter defective -Exchange diverter
Do not use silicone containing acetic acid!
Adjustment (see page 34)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Dimensions (see page 31)
Flow diagram (see page 31)
Rate of flow by 0,3 MPa:
 Shower outlet
 Tub outlet
Operation (see page 35)
Cleaning (see enclosed brochure)

5
Montaggio vedi pagg. 32
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto non deve essere utilizzato come maniglia,
questa deve essere montata separatamente.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Segno di verifica (vedi pagg. 40)
Parti di ricambio (vedi pagg. 38)
Descrizione simbolo
Manutenzione (vedi pagg. 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all’anno).
Problema Possibile causa Rimedio
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Temperatura dell'acqua calda troppo
bassa, niente acqua fredda, caldaia
istantanea si accende quando si
seleziona acqua fredda
-Limitazione dell'acqua calda rego-
lata male
-Regolare la limitazione dell'acqua
calda
-Flusso incrociato -Sostituire la cartuccia
Deviatore non funziona -depositi calcarei -pulire il regolatore / ingrassare le
guarnizioni O-ring
-pressione d'acqua troppo bassa -alzare la pressione d’acqua
-deviatore difettoso -sostituire deviatore
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 34)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Ingombri (vedi pagg. 31)
Diagramma flusso (vedi pagg. 31)
Portata a 0,3 MPa:
 uscita doccia
 uscita vasca
Procedura (vedi pagg. 35)
Pulitura (vedi il prospetto accluso)

6Montaje ver página 32
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Español
Marca de verificación (ver pági-
na 40)
Repuestos (ver página 38)
Descripción de símbolos
Mantenimiento (ver página 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
Problema Causa Solución
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Temperatura del agua caliente dema-
siado baja, agua fría calentador se
dispara al abrir agua fría
-tope de agua caliente mal -ajustar tope
-Flujo cruzado -cambiar el cartucho
Iversor no funciona -Depósitos -Limpiar conmutador de tomas / en-
grasar anillos tóricos
-falta presión -aumentar presión
-inversor defecto -cambiar inversor
No utilizar silicona que contiene ácido
acético!
Ajuste (ver página 34)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Dimensiones (ver página 31)
Diagrama de circulación (ver
página 31)
Caudal con 0,3 MPa
 Salida surtidor de ducha
 Salida bañera
Manejo (ver página 35)
Limpiar (ver el folleto adjunto)

7
Montage zie blz. 32
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag niet als handgreep worden ge-
bruikt. Er moet een aparte handgreep gemonteerd
worden.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Keurmerk (zie blz. 40)
Service onderdelen (zie blz. 38)
Symboolbeschrijving
Onderhoud (zie blz. 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar)
Storing Oorzaak Oplossing
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Warmwater temperatuur te laag, geen
koud water. Doorstroomtoestel springt
aan wanneer koud water gekozen is.
-Heetwaterbegrenzer verkeerd in-
gesteld
-Heetwaterbegrenzer instellen
-Kruisstroom -Kardoes uitwisselen
Omstelling functioneert niet -Afzettingen -Omsteller reinigen / O-ringen invet-
ten
-Waterdruk te laag -Waterdruk verhogen
-Omstelling defect -Omstelling uitwiss
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 34)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Maten (zie blz. 31)
Doorstroomdiagram (zie blz. 31)
Vrije doorstroom bij 0,3 MPa:
 Uitlaat douche
 Uitlaat bad
Bediening (zie blz. 35)
Reinigen (zie bijgevoegde bro-
chure)

8Montering se s. 32
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Dansk
Godkendelse (se s. 40)
Reservedele (se s. 38)
Symbolbeskrivelse
Service (se s. 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Ifølge DIN EN 1717 skal gennmestrøm-
ningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt
(mindst en gang om året).
Fejl Årsag Hjælp
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
For lav varmtvandstemperatur. Ingen
koldt vand. Vandvarmeren starter, når
der åbnes for det kolde vand.
-Varmtvandsbegræns-ningen er for-
kert indstillet
-Indstil varmtvandsbe-grænsningen
-Kryds-flow -Udskift kartusche
Omstiller virker ikke -Aflejringer -Rens omskifteren / smør O-ringe
-For lavt vandtryk -Forøg vandtrykket
-Defekt omstiller -Udskift omstilleren
Der må ikke benyttes eddikesyreholdig
silikone!
Forindstilling (se s. 34)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Målene (se s. 31)
Gennemstrømningsdiagram
(se s. 31)
Fri gennemstrømning ved 0,3 MPa:
 Afløb bruser
 Afløb kar
Brugsanvisning (se s. 35)
Rengøring (se venligst den vedlagte
brochure)

9
Montagem ver página 32
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto não pode ser utilizado como pega de
apoio. Tem que ser montada uma pega separada.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!
Português
Marca de controlo
(ver página 40)
Peças de substituição
(ver página 38)
Descrição do símbolo
Manutenção (ver página 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
As válvulas anti-retorno devem ser verifica-
das regularmente de acordo com a DIN EN
1717 segundo os regulamentos nacionais
ou regionais (pelo menos uma vez por ano).
Falha Causa Solução
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Cartucho defeituoso -Substituir o cartucho
Temperatura da água quente muito
baixa, sem água fria. O esquentador
dispara quando a água fria está
seleccionada.
-O limitador de temperatura está
incorrectamente colocado
-Regular o limitador de temperatura
-Fluxo cruzado -Substituir o cartucho
Inversor não funciona -Depósitos -Limpar inversor / lubrificar vedantes
em O
-Pressão da água muito baixa -Aumentar a pressão da água
-Inversor defeituoso -Substituir o inversor
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 34)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Medidas (ver página 31)
Fluxograma (ver página 31)
Caudal a 0,3 MPa:
 Saída do chuveiro
 Saída da banheira
Funcionamento (ver página 35)
Limpeza (consultar a seguinte
brochura)

10 Montaż patrz strona 32
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produktu nie wolno używać jako uchwytu do trzyma-
nia się. Należy zamontować osobny uchwyt.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000
/ 39457000: Zabezpieczony przed przepływem
zwrotnym
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Znak jakości (patrz strona 40)
Części serwisowe (patrz strona
38)
Opis symbolu
Konserwacja (patrz strona 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Zawory zwrotne muszą być, według normy
DIN EN 1717 na regionalnych warunkach,
kontrolowane (przynajmniej raz w roku).
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z wysiłkiem -Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład -Wymiana wkładu
Za niska temperatura ciepłej wody,
brak zimnej wody. Przepływowy
podgrzewacz wody uruchamia się,
gdy wybiera się zimną wodę.
-Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
-Ustawić ogranicznik ciepłej wody
-Przepływ krzyżowy -Wymiana wkładu
Przełącznik nie funkcjonuje -Osady -Wyczyścić przełącznik / nasmaro-
wać o-ringi
-Zbyt niskie ciśnienie wody -Podnieść ciśnienie wody
-Uszkodzony przełącznik -Wymienić przełącznik
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 34)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Wymiary (patrz strona 31)
Schemat przepływu (patrz strona
31)
Swobodny przepływ przy 0,3 MPa:
 Odpływ prysznica
 Odpływ wanny
Obsługa (patrz strona 35)
Czyszczenie (patrz dołączona
broszura)

11
Montáž viz strana 32
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt nesmí být používán jako madlo. Je nutné
namontovat samostatné madlo.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Zkušební značka (viz strana 40)
Servisní díly (viz strana 38)

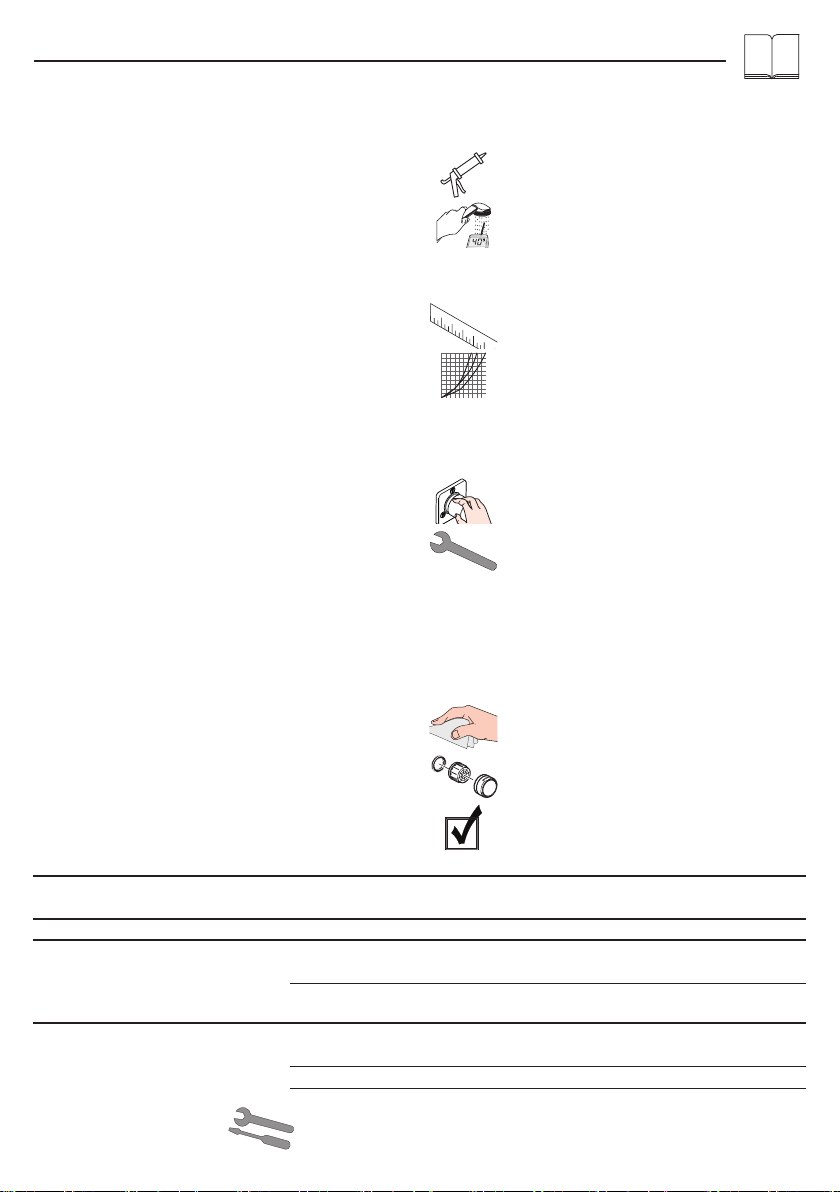

Popis symbolů
Údržba (viz strana 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Bezpečnostní zařízení musí být podle DIN
EN 1717 pravidelně v souladu s národními
nebo místními předpisy (DIN 1988) jednou
ročně přezkoušena.
Porucha Příčina Odstranění
Armatura jde ztěžka -Kartuše je vadná, zanesená·vodním
kamenem
-Kartuši vyměnit
Armatura odkapává -Kartuše je vadná -Kartuši vyměnit
nízká teplota teplé vody .žádná
studená voda průtokový ohřívač
naskočí, když se navolí studená voda
-Špatně nastavená zarážka pro
teplou vodu
-Seřídit zarážku pro teplou vodu
-Křížení toků -Kartuši vyměnit
Přepínač nefunguje -Usazeniny -Vyčistit přepínač/promazat o-
-kroužky
-příliš malý tlak vody -zvýšit tlak vody
-přepínač defektní -Přepínač vymìnit
Nepoužívat silikon s obsahem kyseliny
octové!
Nastavení (viz strana 34)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Rozmìry (viz strana 31)
Diagram průtoku (viz strana 31)
Volný průtok při 0,3 MPa
 Odtok sprchy
 Odtok vany
Ovládání (viz strana 35)
Čištění (viz přiložená brožura)

12 Montáž viď strana 32
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Výrobok sa nesmie používať ako držadlo. K tomu
účelu sa musí namontovať samostatné držadlo.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Vlastná poistka proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Osvedčenie o skúške
(viď strana 40)
Servisné diely (viď strana 38)

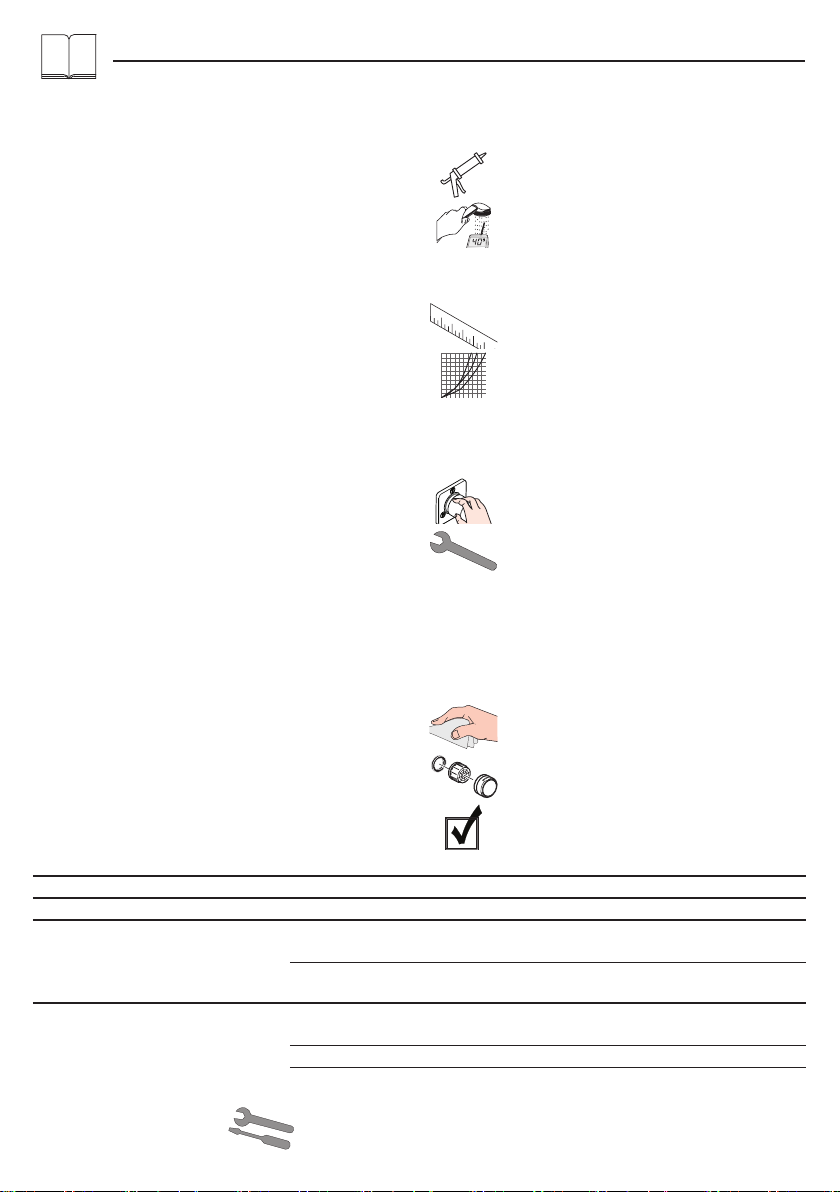

Popis symbolov
Údržba (viď strana 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Bezpečnostné zariadenie musí byť podľa
DIN EN 1717 pravidelne raz za rok preskú-
šané v súlade s národnými alebo miestnymi
predpismi (DIN 1988).
Porucha Príčina Pomoc
Armatúra "chodí" ťažko -Kartuša je poškodená, vápenaté
usadeniny
-Vymeniť kartušu
Z armatúry kvapká voda -Kartuša je poškodená -Vymeniť kartušu
Málo teplá voda, žiadna studená
voda, prietokový ohrievač naskočí,
keď sa navolí studená voda.
-Nesprávne nastavená zarážka na
teplú vodu
-Nastavenie zarážky na teplú vodu
-Kríženie tokov -Vymeniť kartušu
Prepínač nefunguje -Usadeniny -Vyčistiť prepínač / namazať O
krúžky
-Príliš malý tlak vody -Zvýšit’ tlak vody
-Prepínač defektný -Prepínač vymenit’
Nepoužívať silikón s obsahom kyseliny
octovej!
Nastavenie (viď strana 34)
Nastavenie obmedzenia teplej vody. V spo-
jení s prietokovými ohrievačmi sa neodporú-
ča použitie obmedzovača teplej vody.
Rozmery (viď strana 31)
Diagram prietoku (viď strana 31)
Volný prietok pri 0,3 MPa
 Odtok sprchy
 Odtok vane
Obsluha (viď strana 35)
Čistenie (nájdete v priloženej
brožúre)

13
安装 参见第页 32
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
该产品不得作扶柄使用。必须安装单独的扶
柄。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
10418000/10477000/34427000/38427000
/39457000:自动防止回流
该产品专为饮用水设计！
中文
检验标记 (参见第页40)
备用零件 (参见第页38)

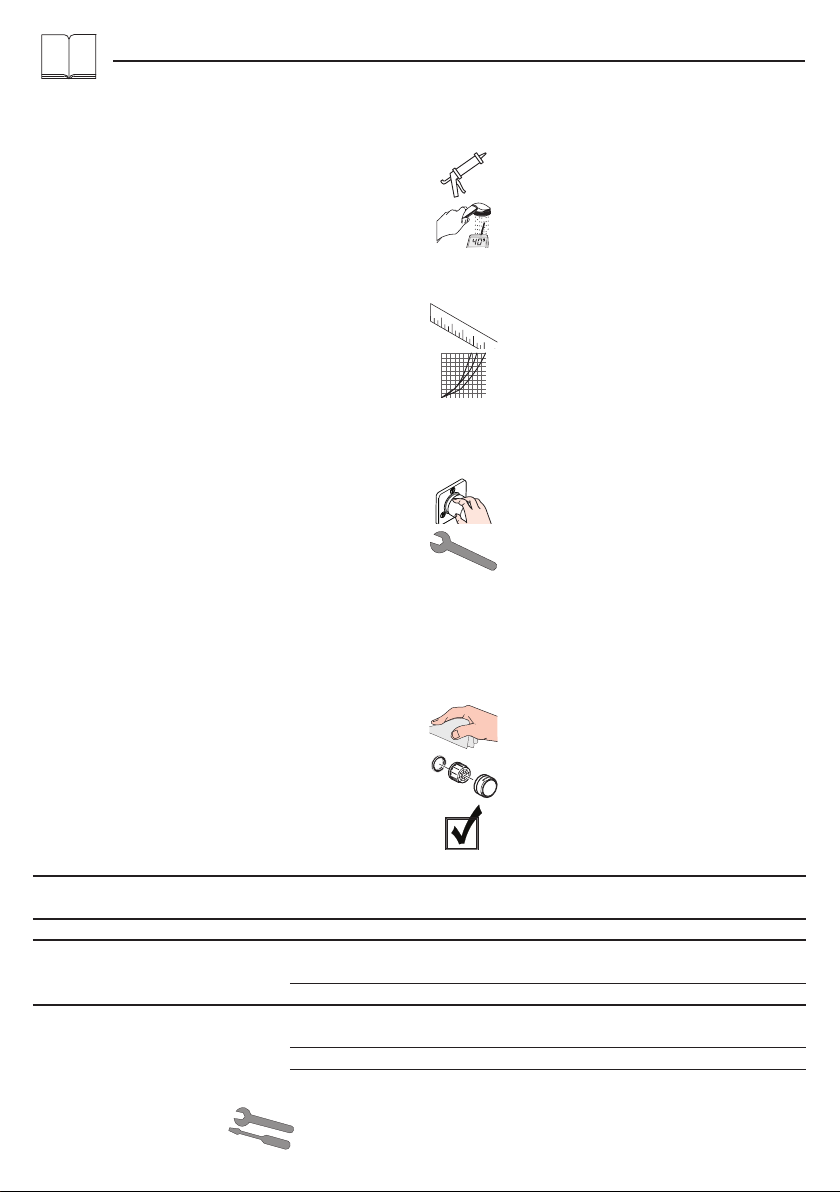

符号说明
保养 (参见第页36)
10418000/10477000/34427000/
38427000/39457000:
必须根据DINEN1717要求并根据国家
或地方规定定期（DIN1988规定为一年
一次）检查安全装置的功能。
问题 原因 补救
龙头不灵活 -阀芯损坏，结垢 -更换阀芯
龙头滴水 -阀芯损坏 -更换阀芯
热水温度过低，没有冷水。选择
冷水时，热水器启动。
-温度限制器设置错误 -设置温度限制器
-交叉流动 -更换阀芯
分流器不工作 -沉积物 -清洁分流器/给O形环上油
-水压过低 -增加水压
-分流器损坏 -更换分流器
请勿使用含有乙酸的硅胶！
调节 (参见第页34)
热水温度调节。如果使用即热式喷头，
则不建议安装热水阀门。
大小 (参见第页31)
流量示意图 (参见第页31)
0,3MPa时的流速：
淋浴出水
浴缸出水嘴出水
操作 (参见第页35)
清洗 (附有小手册)

14 Монтаж см. стр. 32
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие запрещается использовать в качестве
рукоятки. Следует устанавливать специальную
рукоятку.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
10418000 / 10477000 / 34427000 / 38427000 /
39457000: укомплектован клапаном обратного тока
воды
Изделие предназначено исключительно для питьевой
воды!
Русский
Знак технического контроля
(см. стр. 40)
Κомплеκт (см. стр. 38)

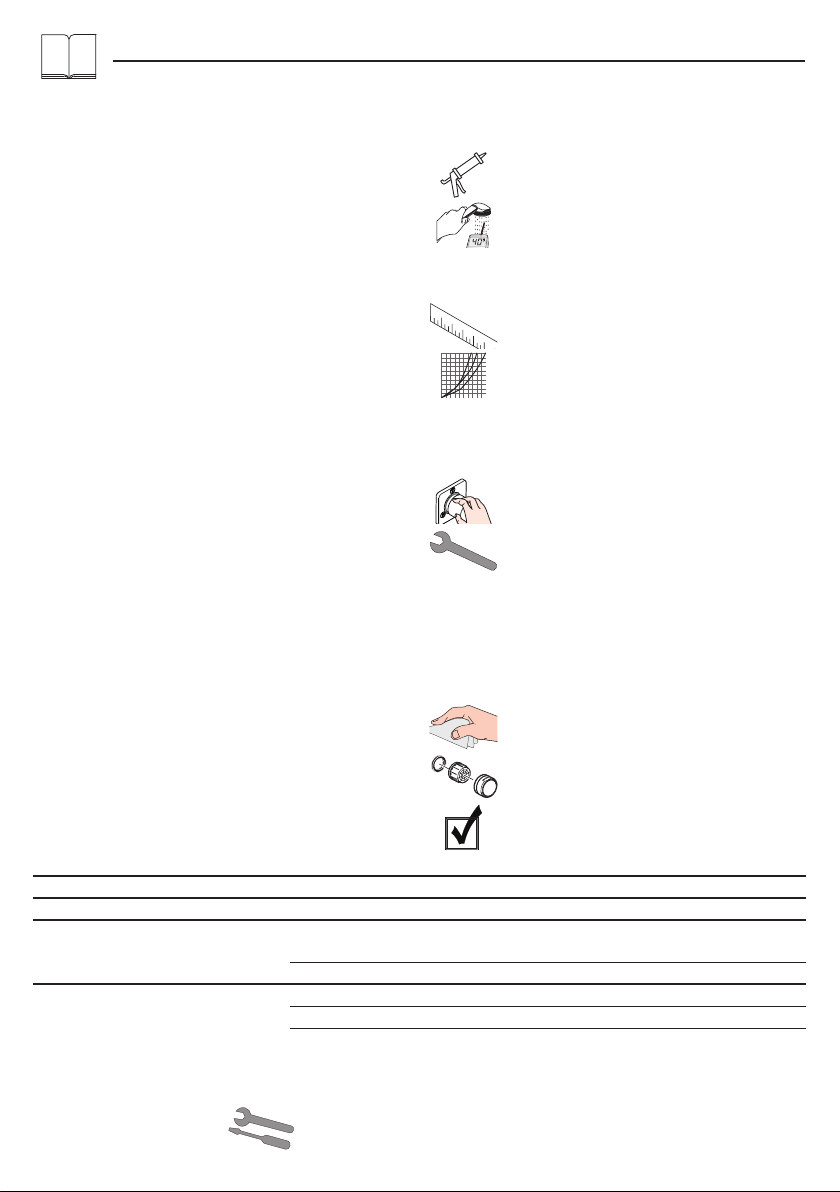

Описание символов
Техническое обслуживание
(см. стр. 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Прокладка отвода должна осуществляться
без нагрузки!
Неисправность Причина Устранение неисправности
Арматура работает с усилием -Картридж неисправен, засорение
накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Слишком низкая температура горячей
воды. Проточный нагреватель запуска-
ется при выборе холодной воды.
-Ограничение горячей воды отрегу-
лировано неправильно
-Отрегулируйте ограничение горя-
чей воды
-Перекрестный поток -Замените картридж
Переключатель не работает -Отложения -Очистите переключатель / смажь-
те консистентной смазкой кольца
круглого сечения
-Слишком малое давление воды -Увеличьте давление воды
-Переключатель неисправен -Замените переключатель
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 34)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Размеры (см. стр. 31)
Схема потока (см. стр. 31)
Свободное истечение при 0,3 МПа:
 Отвод душа
 Отвод ванны
Эксплуатация (см. стр. 35)
Очистка (см прилагаемая брошю-
ра)

15
Szerelés lásd a oldalon 32
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket nem szabad kapaszkodónak használni.
Ehhez külön kapaszkodót kell felszerelni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Visszafolyás gátlóval
A terméket kizárólag ivóvízhez tervezték!
Magyar
Vizsgajel (lásd a oldalon 40)
Tartozékok (lásd a oldalon 38)
Szimbólumok leírása
Karbantartás (lásd a oldalon 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
A biztonsági berendezések működését a
DIN EN 1717 szerint rendszeresen, a nem-
zeti vagy helyi előírásoknak megfelelően
(DIN 1988 évente egyszer) ellenőrizni kell.
Hiba Ok Megoldás
Nehezen nyitható a csap. -A kerámiabetét meghibásodott,
elvízkövesedett.
-A kerámiabetétet ki kell cserélni.
Csöpög a csap. -A kerámiabetét meghibásodott. -A kerámiabetétet ki kell cserélni.
Túl alacsony melegvíz hőmérséklet,
nincs hidegvíz. A hidegvíz kiválasztá-
sakor beindul az átfolyós melegítő.
-A melegvíz szabályozó rosszul van
beállítva.
-A melegvíz szabályozót újra be kell
állítani.
-Keresztfolyás -A kerámiabetétet ki kell cserélni.
Az átállítás nem működik -Lerakódások -Váltószelepet tisztítani / O-gyűrűket
zsírozni
-Túl kicsi víznyomás -Nővelje a víznyomást
-A kádváltó szelep hibás -Az átállító cseréje
Ne használjon ecetsavtartalmú szilikont!
Beállítás (lásd a oldalon 34)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó haszná-
lata nem ajánlott.
Méretet (lásd a oldalon 31)
Átfolyási diagramm (lásd a
oldalon 31)
Szabad átfolyás 0,3 MPa nyomás esetén:
 Zuhany lefolyója
 Kád lefolyója
Használat (lásd a oldalon 35)
Tisztítás (lásd a mellékelt brosúrát)

16 Asennus katso sivu 32
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta ei saa käyttää kädensijana. On asennettava
erillinen kädensija.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Koestusmerkki (katso sivu 40)
Varaosat (katso sivu 38)
Merkin kuvaus
Huolto (katso sivu 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Turvalaitteiden toiminta on tarkastettava DIN
EN 1717:n mukaisesti säännöllisin väliajoin
kansallisten ja paikallisten määräysten mu-
kaisesti (DIN 1988: kerran vuodessa).
Häiriö Syy Toimenpide
Hana on raskaskäyttöinen -Patruuna rikki, kalkkikerrostumia -Vaihda patruuna
Hanasta tippuu vettä -Patruuna rikki -Vaihda patruuna
Lämminveden lämpötila liian
alhainen, ei kylmää vettä. Läpivirtaus-
kuumennin käynnistyy kylmää vettä
otettaessa.
-Lämminveden rajoitin väärin sää-
detty
-Säädä lämminveden rajoitin
-Ristiinvirtaus -Vaihda patruuna
Valitsin ei toimi -kerrostumia -Vaihtimen puhdistus / O-renkaiden
rasvaus
-Liian matala vedenpaine -Lisää vedenpainetta
-Valitsin rikki -Vaihda valitsin
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 34)
Lämpötilan rajoittimen säätäminen. Emme
suosittele käyttämään lämpötilan rajoitinta
vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Mitat (katso sivu 31)
Virtausdiagrammi (katso sivu 31)
Vapaa läpivirtaus 0,3 MPa paineella:
 Suihkun lähtö
 Ammeen lähtö
Käyttö (katso sivu 35)
Puhdistus (katso oheinen esite)

17
Montering se sidan 32
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får inte användas som handtag. Ett sepa-
rat handtag måste monteras.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
Svenska
Testsigill (se sidan 40)
Reservdelar (se sidan 38)
Symbolförklaring
Skötsel (se sidan 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Enligt DIN EN 1717 måste säkerhetsanord-
ningarnas funktion kontrolleras regelbundet
och i överensstämmelse med nationella eller
regionala bestämmelser (DIN 1988 en
gång per år).
Störning Orsak Åtgärd
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt -Byt ut patron
För låg varmvattentemperatur, inget
kallvatten. Varmvattenberedaren slår
på när kallvatten väljs.
-Varmvattenreglering felaktigt inställd -Ställ in varmvattenreglering
-Korsflöde -Byt ut patron
Omkopplare fungerar inte -Avlagringar -Rengör omkastare / smörj O-ringar
-För lågt vattentryck -Öka vattentrycket
-Omkopplare defekt -Byt ut omkopplare
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 34)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Måtten (se sidan 31)
Flödesschema (se sidan 31)
Fri genomströmning vid 0,3 MPa:
 Avlopp dusch
 Avlopp kar
Hantering (se sidan 35)
Rengöring (se den medföljande
broschyren)

18 Montavimas žr. psl. 32
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys neturi būti naudojamas kaip rankena.
Rankena montuojama atskirai.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Su atbuliniu vožtuvu
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Bandymo pažyma (žr. psl. 40)
Atsarginės dalys (žr. psl. 38)
Simbolio aprašymas
Techninis aptarnavimas (žr. psl.
36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Pagal DIN EN 1717 ir nacionalines arba
regionines direktyvas reikia reguliariai tikrinti
saugos įrangos veikimą (pagal DIN 1988 -
kartą per metus).
Gedimas Priežastis Priemonė
Sunkiai sukiojama rankenėlė -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Maišytuvas praleidžia vandenį -Kasetė pažeista -Pakeisti kasetę
Per maža karšto vandens temperatū-
ra, nėra šalto vandens. Momentinis
pašildytojas pradeda veikti, kai
naudojamas šalta vanduo
-Neteisingai nustatytas karšto van-
dens ribotuvas
-Nustatyti karšto vandens ribotuvą
-Kryžminė srovė -Pakeisti kasetę
Perjungėjas nefunkcionuoja -Apnašos -Išvalykite atsukimą/-sutepkite O-
žiedus
-Nepakankamas vandens spaudimas -Pakelti vandens spaudimą
-Pažeistas perjungėjas -Pakeisti perjungėją
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Reguliavimas (žr. psl. 34)
Karšto vandens ribojimas. Kartu su cirkuliaci-
niais šildytuvais nerekomenduojama naudoti
karšto vandens blokavimo įtaisų.
Išmatavimai (žr. psl. 31)
Pralaidumo diagrama (žr. psl. 31)
Laisvas vandens pralaidumas esant 0,3 MPa
slėgiui:
 Dušo išleidimas
 Vonios išleidimas
Eksploatacija (žr. psl. 35)
Valymas (žr. pridedamoje brošiū-
roje)

19
Sastavljanje pogledaj stranicu 32
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod ne smije služiti za pridržavanje. U tu se
svrhu mora postaviti zaseban rukohvat.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Funkcije samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Oznaka testiranja (pogledaj
stranicu 40)
Rezervni djelovi (pogledaj strani-
cu 38)
Opis simbola
Održavanje (pogledaj stranicu 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Ispravno funkcioniranje sigurnosnih eleme-
nata se mora redovito provjeravati prema
standardu DIN EN 1717 i sukladno važećim
nacionalnim ili regionalnim propisima (DIN
1988 jednom godišnje).
Greška Uzrok Otklanjanje
Ručica se zaglavila -Neispravan uložak Taloženje ka-
menca
-Zamijenite uložak
Slavina kaplje -Neispravan uložak -Zamijenite uložak
Preniska temperatura vruće vode,
nedostatak hladne vode. Protočni
bojler se pali pri podešenoj funkciji
za protok hladne vode
-Limiter vruće vode nije dobro po-
dešen
-Podesite limiter vruće vode
-Križni tok vode -Zamijenite uložak
Selektor ne radi -Naslage -Čišćenje selektora i podmazivanje
O-prstenova
-Prenizak tlak vode -Povećajte tlak vode
-Selektor je neispravan -Zamijenite selektor
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 34)
Namještanje limitera tople vode. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Mjere (pogledaj stranicu 31)
Dijagram protoka (pogledaj
stranicu 31)
Slobodan protok na 0,3 MPa:
 Ogranak tuš
 Ogranak kada
Upotreba (pogledaj stranicu 35)
Čišćenje (se u priloženoj brošuri)

20 Montajı bakınız sayfa 32
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir
tutma kolu monte edilmelidir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
10418000 / 10477000 / 34427000 / 38427000 /
39457000: Geri emme önleyici
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Kontrol işareti (bakınız sayfa 40)
Yedek Parçalar (bakınız sayfa 38)
Simge açıklaması
Bakım (bakınız sayfa 36)
10418000 / 10477000 / 34427000 /
38427000 / 39457000:
Emniyet tertibatları DIN EN 1717 uyarınca
düzenli olarak ulusal veya bölgesel yönet-
meliklere göre (DIN 1988 uyarınca yılda bir
kez), işlev yönünden kontrol edilmelidir.
arıza sebep yardım
Batarya kullanımı ağırlaşıyor -Kartuş Bozulmuş ve kireçlenmiş
olabilir
-Kartuşu değiştirin
Batarya su damlatıyor -Kartuş bozuk olabilir -Kartuşu değiştirin
Sıcak su sıcaklığı çok düşük, soğuk
su yok. Soğuk su seçilince şofben
çalışmaya başlıyor.
-Isı limitleyici düzgün çalışmıyor -Isı limitleyiciyi yeniden ayarlayın
-Çapraz akış -Kartuşu değiştirin
Divertör çalışmıyor -Çökelmeler -Dönüştürücüyü temizleme / O ring-
leri yağlama
-Su basıncı düşük -Su basıncını artırın
-Divertör arızalı -Divertörü değiştirin
Asetik asit içeren silikon kullanmayın!
Ayarlama (bakınız sayfa 34)
Sıcak su sınırlamasının ayarlanması. Sıcak su
kilidinin sürekli ısıtıcıyla kullanılması tavsiye
edilmez.
Ölçüleri (bakınız sayfa 31)
Akış diyagramı (bakınız sayfa 31)
0,3 MPa serbest akış:
 Su püskürtücü çıkışı
 Tekne çıkışı
Kullanımı (bakınız sayfa 35)
Temizleme (birlikte verilen broşür)
