Hans Grohe Axor Bouroullec 19143001 User manual

Bouroullec
19143001
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 psi
Max. water pressure 145 psi
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.5 gpm
Hole size in mounting surface
spout 1⅜"
valve 1¼"
Max. depth of mounting surface 1⅝"
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
English
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly be-
fore beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

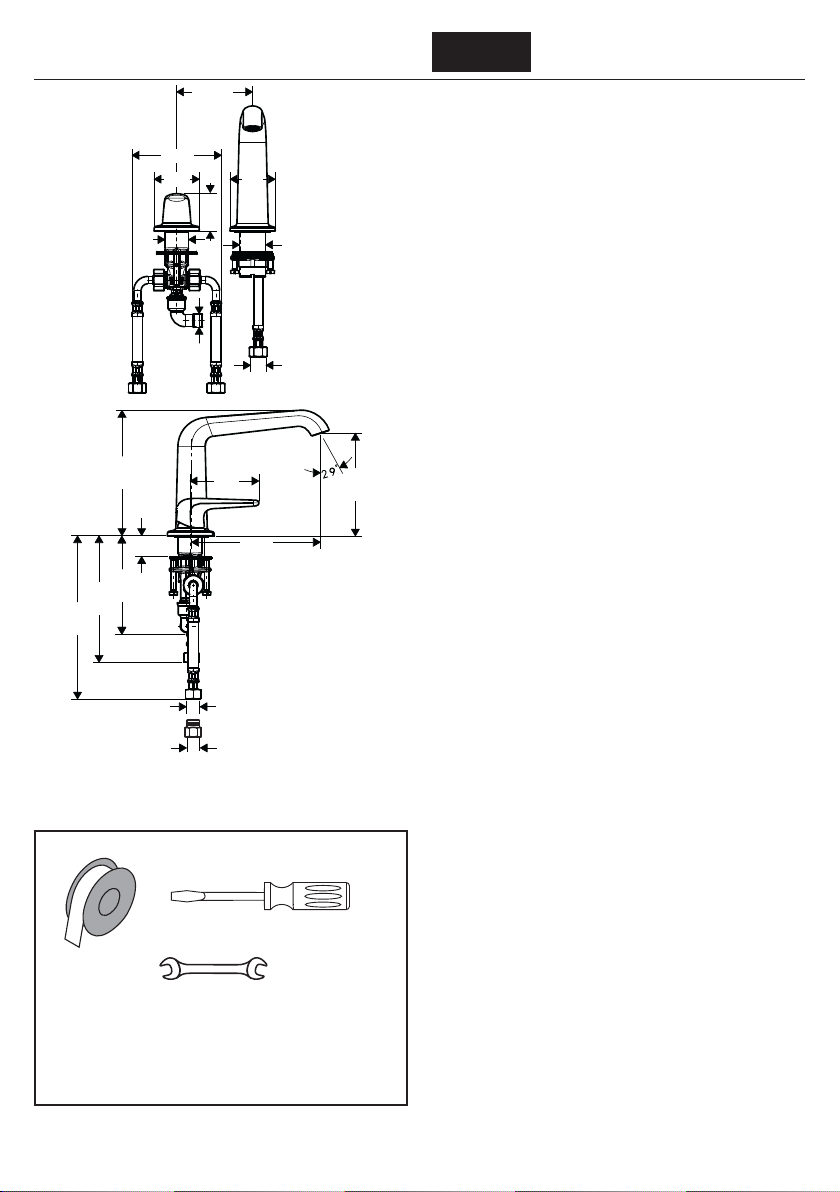

Tools Required / Outiles Utiles /
Herramientas Útiles
24 mm
6⅛"
max. 1⅝"
5"
20"
16½"
4¾"
6¼"
3¼"
G ⅜
⅜"
min. 3½"
2⅛"
1⅝"
1⅛" 1¼"
G ⅜
G ⅜
4⅜"
2⅛"
19 mm
10 mm

3
Données techniques
Pression d’eau recommandée 15 - 75 psi
Pression d’eau maximum 145 psi
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.5 gpm
Dimension du trou dans la surface de montage
bec 1⅜ po
robinet 1¼ po
Profondeur maximale de la surface 1⅝ po
de montage
Français
Datos tecnicos
Presión recomendada en servicio 15 - 75 psi
Presión en servicio max. 145 psi
Temperatura recomendada del 120˚ - 140˚ F*
agua caliente
Temperatura del agua caliente max. 176˚F*
Caudal máximo 1.5 gpm
Tamaño del orificio en la superficie de montaje
surtidor 1⅜"
válvula 1¼"
Profundidad máxima de la superficie de montaje 1⅝"
Consideraciones para la
instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
Español
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de dis-
poser de tous les outils et du matériel nécessaires
pour l’installation.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.

4
English

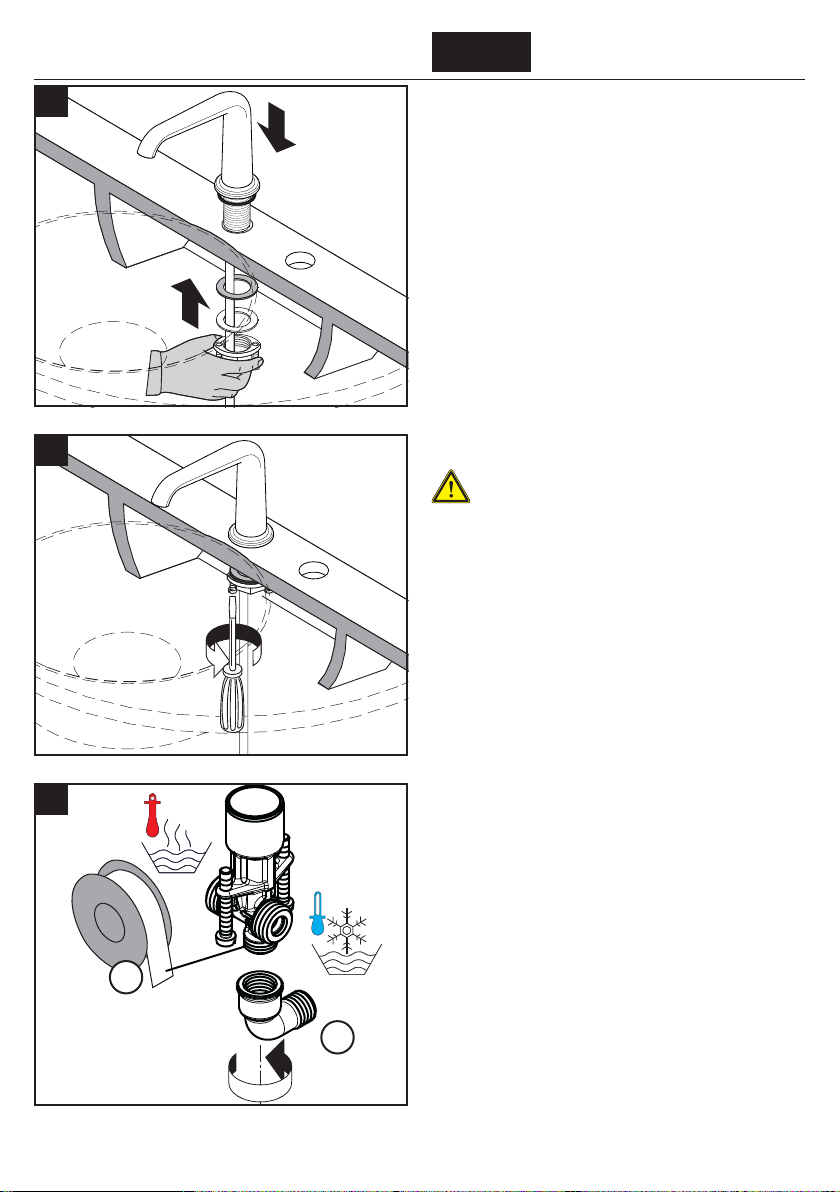

Installation
Place the spout and sealing ring on the mounting
surface.
Install the fiber washer, metal washer, and mounting
nut.
Tighten the mounting nut by hand.
Tighten the screws.
Do not over-tighten the screws as
damage to the mounting surface
may result.
Wrap the threads on the valve outlet port with Teflon
tape.
Install the elbow.
2.
1.
1
2
3

5
Français Español
Installation
Placez le bec et l’anneau d'étanchéité sur la surface
de montage.
Installez la rondelle en fibre, la rondelle métallique et
l’écrou de montage.
Serrez l’écrou de montage à la main.
Serrez les vis.
Ne serrez pas les vis avec une force
excessive.
Enveloppez les filets de l’orifice de sortie de la valve
avec du ruban Téflon.
Installez le coude.
Instalación
Coloque el surtidor con el aro de sellado sobre la
superficie de montaje.
Instale la arandela de fibra, la arandela metálica y
la tuerca de montaje.
Apriete la tuerca de montaje con la mano.
Apriete los tornillos
No apriete los tornillos en exceso.
Envuelva las roscas del puerto de salida de la vál-
vula con cinta de Teflon.
Instale el codo.

6
English

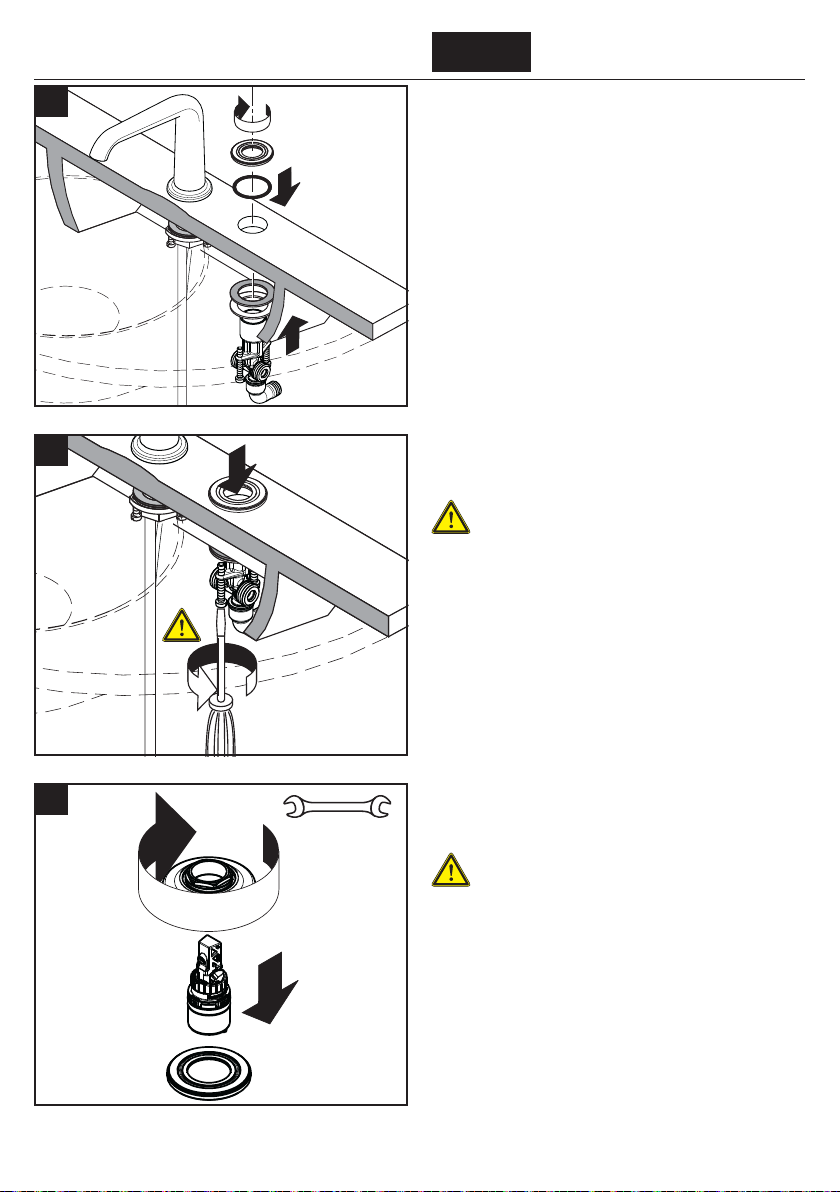

Install the metal washer and fiber washer on the
valve.
Push the valve up through the hole in the mounting
surface.
Install the mounting ring.
Rest the valve on the mounting surface.
Tighten the screws.
Do not over-tighten the screws or
damage to the mounting surface
may result.
Push the cartridge into the valve.
Install the escutcheon.
Do not over-tighten the escutcheon
or damage to the mounting surface
may result.
24 mm
4
5
6

7
Français Español
Installez la rondelle métallique et la rondelle en fibre
sur la valve.
Poussez la valve vers le haut au travers du trou de la
surface de montage.
Installez l’anneau de montage.
Déposez la valve sur la surface de montage.
Serrez les vis.
Ne serrez pas la vis avec une force
excessive.
Poussez la cartouche dans la valve.
Installez l’écusson.
Ne serrez pas trop l’écusson car vous
pourriez endommager la surface de
montage.
Instale la arandela metálica y la arandela de fibra.
Inserte la válvula hacia arriba a través de la superfi-
cie de montaje.
Instale el aro de montaje.
Apoye la válvula en la superficie de montaje.
Apriete los tornillos
No apriete el tornillo en exceso.
Coloque el cartucho en la válvula.
Instale el escudo.
No apriete excesivamente el escudo
ya que puede dañar la superficie de
montaje.

8
English

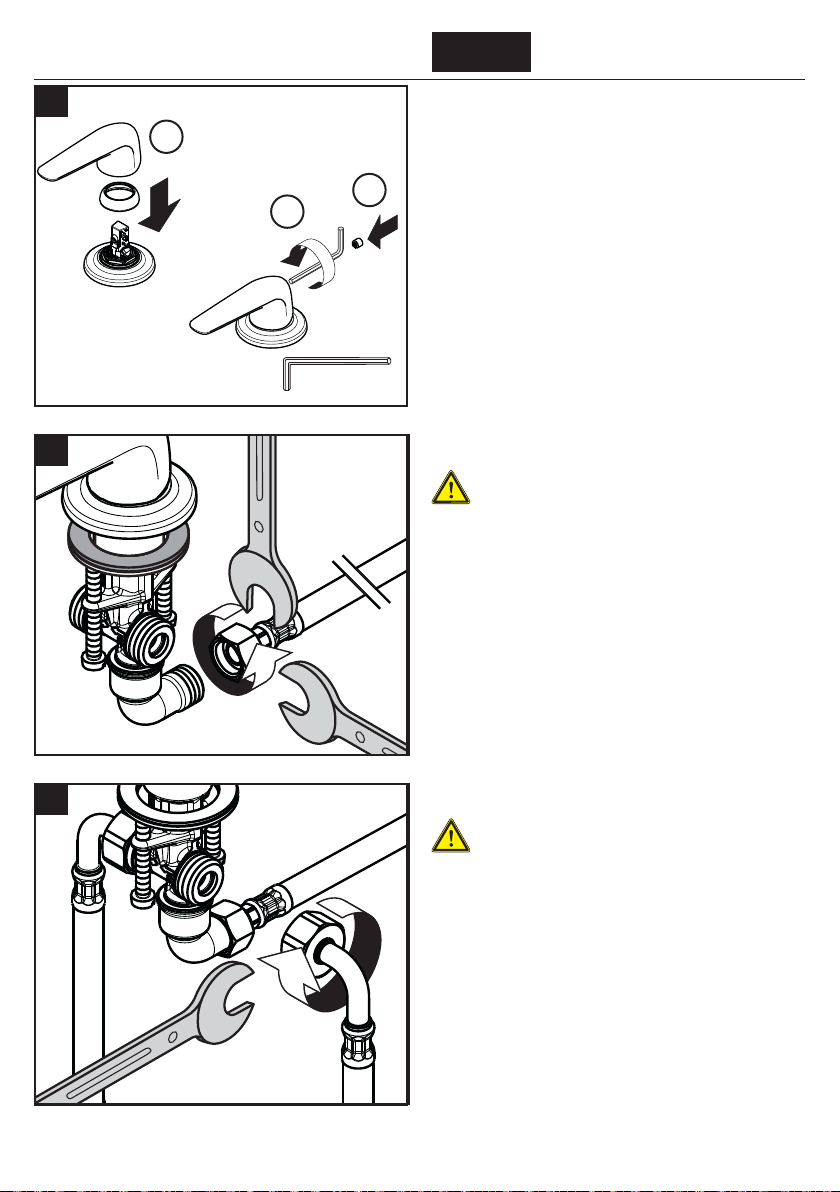

Install the flange and handle.
Tighten the handle screw.
Install the screw cover.
Install the spout hose on the elbow.
Do not over-tighten the hose or dam-
age may result.
Install the hot and cold supply hoses on the valve.
Do not over-tighten the hoses or
damage may result.
3 mm
2.
1.
3.
24 mm
19 mm
10 mm
7
8
9

9
Français Español
Installez la bride et la poignée.
Serrez la vis de la poignée.
Installez la cache-vis.
Instale la brida y la manija.
Apriete el tornillo de la manija.
Instale la tapa del tornillo.
Installez le tuyau de raccord du bec sur le coude.
Ne serrez pas trop le tuyau car vous
pourriez causer des dommages.
Raccordez les tuyaux d’alimentation de l’eau chaude
et de l’eau froide aux valves.
Ne serrez pas trop les tuyaux car
vous pourriez causer des dommages.
Instale la manguera de conexión del surtidor en el
codo.
No apriete la manguera en exceso,
ya que podría dañarla.
Instale las mangueras de suministro de agua caliente
y agua fría en las válvulas.
No apriete las mangueras en exceso,
ya que podría dañarlas.

10
English
Install the adapters on the stops.
Connect the hot and cold supply hoses to the
adapters.
Use two wrenches, as shown in the diagram.
Do not allow the hoses to twist.
10 mm 19 mm
10

11
Français Español
Installez les adapteurs sur les robinets d’arrêt
Raccordez les conduites d'alimentation sur les
adapteurs.
Utilisez deux clés, comme sur le schéma.
Assurez-vous que les conduites
d'alimentation ne s’entortillent pas.
Instale los adaptadores sobre los topes.
Conecte las tuberías de suministro.
Use dos llaves, como se muestra en el dibujo.
No permita que las tuberías de sumi-
nistro se retuerzan.

12
Set the high temperature limit stop / Réglez la butée de limite d’eau chaude / Fije
el tope de límite de alta temperatura
21
3
4 5
3 mm
2.
1.
3.
2.
1.
2.
1.
97°F
100°F
109°F 140°F
131°F
122°F
60 °C
140°F 10 °C
50°F 0,3 MPa
44 PSI

13

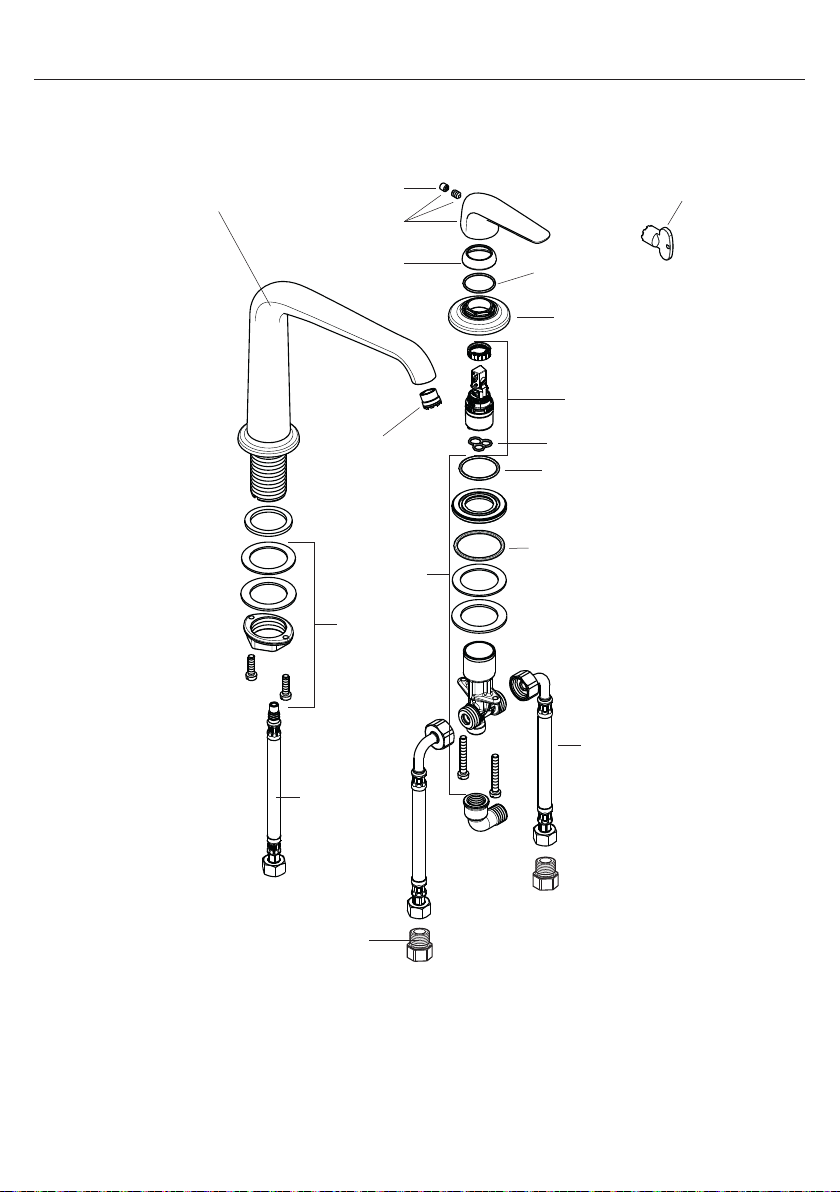

Replacement Parts / Pièces détachées / Repuestos
97685000
95738000
95382000
95737000
98863000
96364000
(32x2.5)
92634000
(40x3)
98987000
98185000
(22x2)
98865000
95704000
95705000
95734000
(155 mm)
13961000
97206000
95740000
88802000

14
User Instructions / Instructions de service / Manejo
close / fermé /cerraropen / ouvert / abierto
hot / chaud / calientecold / froid / frío

15

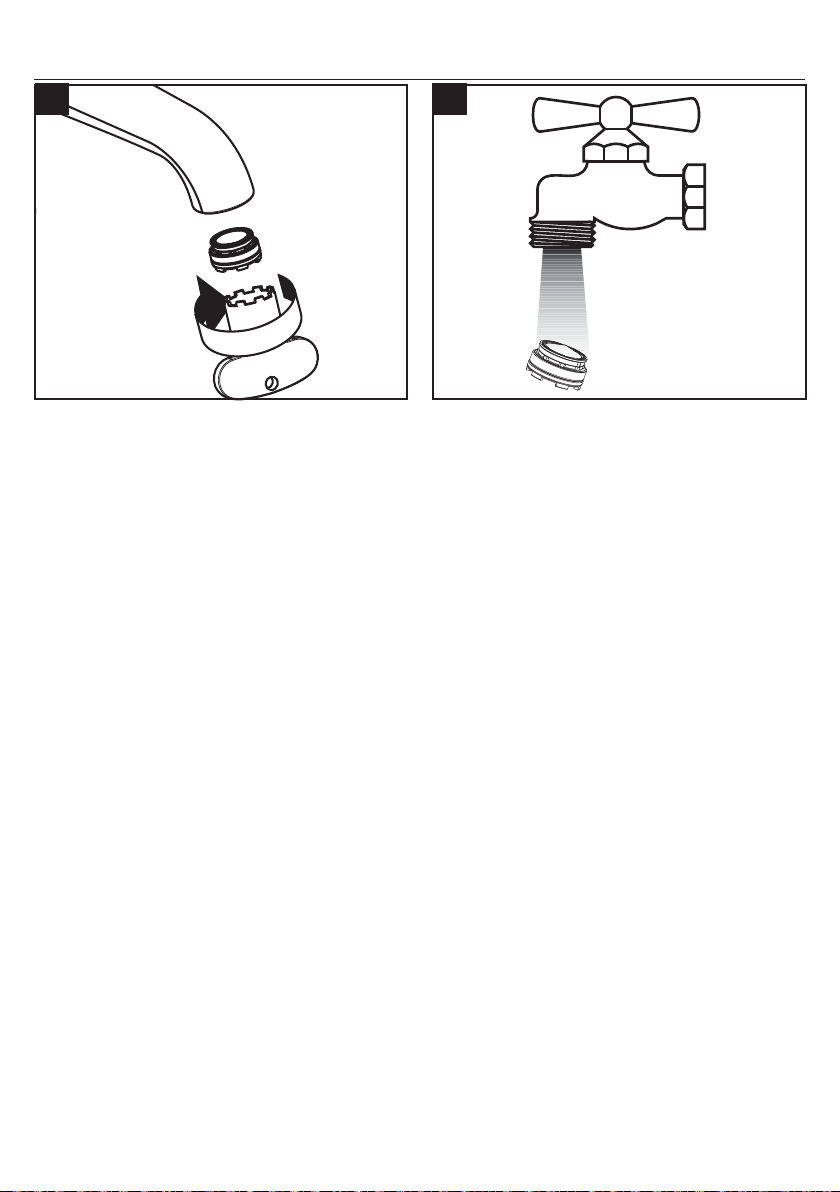

Cleaning / Nettoyage / Limpiar
21

16
Conseil de nettoyage pour les produits Hansgrohe
De nos jours le sanitaire moderne, la robinetterie et les douchettes se composent de matériaux très différents pour satisfaire
à la demande concernant le design et la fonctionnalité. Pour éviter les détériorations et les réclamations, aussi bien pour
l’utilisation que pour le nettoyage prochain, certains critères seront à prendre en considération.
A prendre en considération lors de l’entretien de la robinetterie et de douchettes:
• On doit seulement utiliser les produits de nettoyage qui sont formellement prévus pour ce domaine.
• Aucun contact avec l’application de nettoyants contenant de l’acide chlorhydrique, de l’acide formique ou de l’acide
acétique qui peuvent causer de considérables détériorations.
• Les nettoyants à base d’acide phosphorique, aussi, ne sont pas à utiliser sans réserves.
• Le mélange de nettoyants en général n’est pas autorisé.
• L’utilisation de produits de nettoyage récurants et des ustensiles comme des frottoirs, des éponges à récurer et des
torchons microfibres est exclue.
• Les conseils d’entretien des producteurs de nettoyants sont à suivre obligatoirement.
• Le nettoyage est à faire correspondre avec le dosage, le temps d’action, spécifique à l’objet et à la nécessité.
• Le dépôt de calcaire est évité par un nettoyage régulier.
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs
of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of
it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
´Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
´Abrasive cleaning powders, pads, or brushes.
´Steam cleaners.
´“No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When
using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from
the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is not
covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.

17
• Pour le nettoyage avec produit vaporisé liquide, en aucun cas sur la robinetterie, mais au contraire aspergé sur le
chiffon (torchon, éponge) et effectuer comme cela le nettoyage, car les aérosols peuvent pénétrer dans les ouvertures et
fentes de la robinetterie et peuvent provoquer des détériorations.
• Après le nettoyage rincez avec suffisamment d’eau claire pour éliminer les restes de produits attachés.
• L’utilisation d’appareil de nettoyage à vapeur n’est pas autorisée, car les températures importantes peuvent détériorer
les produits.
Indications importantes
• Les produits pour le corps comme les savons liquides, les shampooings ou les gels de douche peuvent causer des
détériorations.
• Ici aussi on doit: Après l’utilisation rincer soigneusement les restes avec de l’eau.
Conseil de nettoyage
• Les deteriorations imputables à un mauvais entretien ne peuvent être pris en considération par
notre garantie.
• Par l’action d’un nettoyant sur les revêtements déjà endommagé il se produit une aggravation des dégâts.
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para
satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones hay que
tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para el cuidado de las griferías y las duchas en principio hay que seguir lo siguiente:
• Usar sólo detergentes previstos específicamente para este campo de aplicación.
• No aplicar detergentes que contengan ácido clorhídrico, fórmico o acético porque pueden causar daños importantes.
• Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente. Por regla general no se
deben mezclar detergentes.
• Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microfibra.
• Se tienen que seguir siempre las sugerencias de empleo de los fabricantes de los detergentes.
• La limpieza tiene que ser realizada según la dosificación y el tiempo de actuación, en función del objeto y ajustada a
las necesidades específicas del mismo.
• Gracias a una limpieza periódica se pueden evitar los depósitos de cal.
• No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así,
porque el líquido puede entrar en aperturas o hendiduras de la grifería y causar daños.
• Después de la limpieza hay que aclarar con suficiente agua para eliminar completamente el resto de detergente.
• La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
• Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.
• Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
• Con materiales ya dañados la acción de detergents incrementará el desgaste de estos.
• Los componentes con superficies dañadas deberán cambiarse, en otro caso se corre el peligro de
lesionarse.
• Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.

18
Limited Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”).
This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada after
March 1, 1996, and installed in either in the United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in
material or workmanship as follows:
Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that proves
defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If
Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in timely fashion, Hansgrohe
may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two
sentences. If you are a consumer who purchased the product for use primarily for personal, family or household purposes,
this warranty extends for as long as you own the product and the home in which the product is originally installed. If you
purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose, this
warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii) for 5 years, with respect to
Axor products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents or “no-
rinse” cleaning products, or the use of the product in any manner contrary to the product instructions; or (3) conditions in
the home such as excessive water pressure or corrosion.
C.Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service
(including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Rubbed Bronze finish is subject to a 3-year limited warranty. Chrome and all PVD finishes are covered by the limited
lifetime warranty.
G. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include replacement
filters.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455

19
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS
PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE
NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR
LIABILITY IN CONNECTION WITH THIS PRODUCT. HANSGROHE SHALL NOT BE LIABLE TO PURCHASER
OR ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, ARISING OUT
OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING BUT NOT LIMITED TO ANY
IMPLIED WARRANTY OF MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or
exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights that vary
from state to state.
TO THE EXTENT PERMITTED BY LAW, ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE DURATION OF THE EXPRESS WARRANTY.
Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not apply to
you. You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you
can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect.
Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance of
this product. If you have questions at any time about the use, installation or performance of your Hansgrohe product, or this
warranty, please write us or call us toll-free at 800-334-0455.

Hansgrohe, Inc. •1490 Bluegrass Lakes Parkway •Alpharetta, GA 30004
Tel. [phone] •Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions •Part No. 90126821 •Revised 02/2012
