Hans Grohe E 04060 0 Series Instruction Manual

S
04058xx0
E
04060xx0
C
04219xx0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English Français
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Hole size in mounting surface 1⅛"‒1⅜"
Max. depth of mounting surface 2¾"
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
 This faucet is for use with cold water
only. Do not connect it to the hot water
supply.
• If the countertop is less than ¾" thick, it must be
reinforced to distribute the weight of the pot filler.
• Allow sufficient space for the escutcheon.
There should be a minimum 1½" between the
center line of the mounting hole and the wall or
backsplash.
• This faucet requires ½" NPSM connection hose
(not included)
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Dimension du trou dans 1⅛ po ‒1⅜ po
la surface de montage
Profondeur maximale de la surface 2¾ po
de montage
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Si le comptoir mesure moins de ¾ po d’épaisseur,
vous devrez le renforcer pour répartir le poids
du robinet remplisseur.
• Laissez suffisamment d’espace pour l’écusson.
Vous devez laisser un espace minimum de 1½ po
entre la ligne centrale du trou de montage et le
mur ou dosseret.
 Ce robinet est conçu uniquement pour
l’eau froide.
• Ce robinet requiert un tuyau d’alimentation
½ po NPSM (non compris).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

3
Español
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Tamaño del orificio en la superficie 1⅛"‒1⅜"
de montaje
Profundidad máxima de la 2¾"
superficie de montaje
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Si la mesada tiene un espesor inferior a ¾",
debe reforzarse para distribuir el peso del grifo
para cacerolas.
• Deje suficiente espacio para el escudo. Debe
haber un espacio de 1½", como mínimo, entre
la línea central del orificio de montaje y la pared
o borde vertical trasero.
 Este grifo es para usar únicamente con
agua fría.
• Este grifo requiere una manguera de suministro
de ½" NPSM (no incluida).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

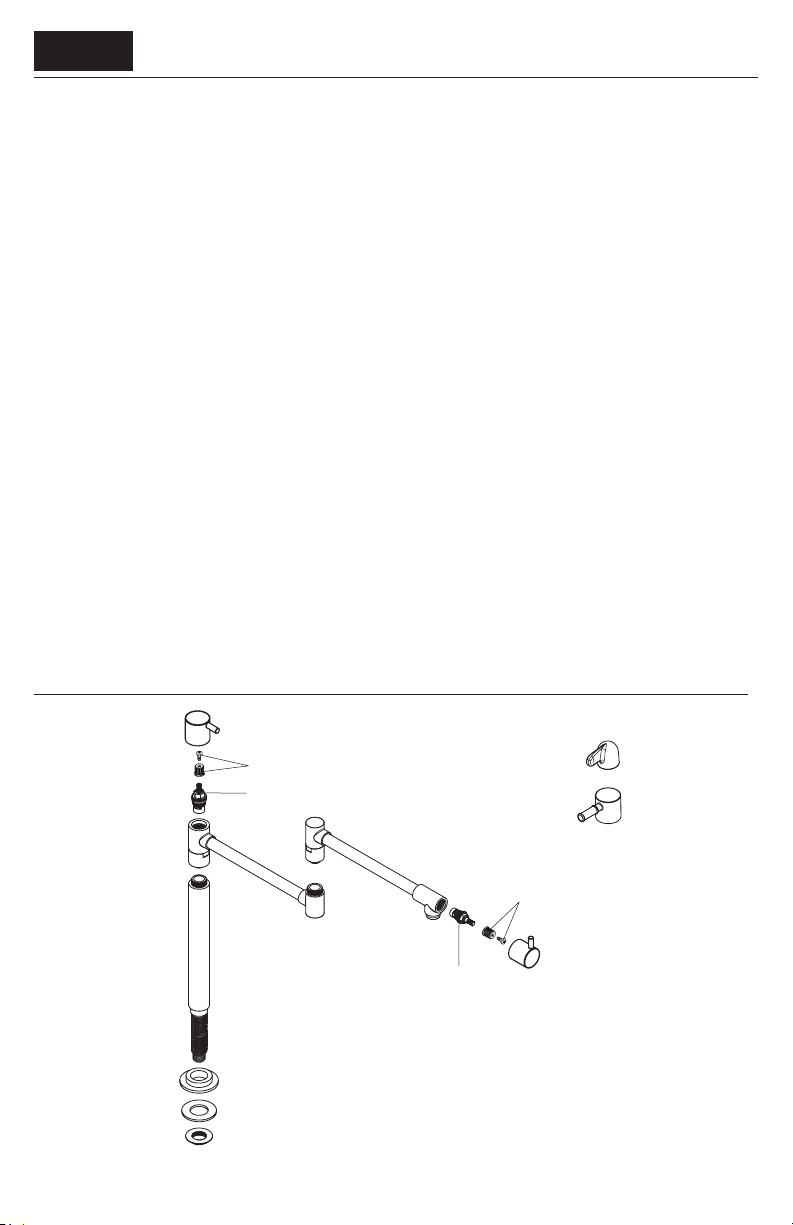

Replacement Parts / Pièces détachées / Repuestos
88789000
88790000
98932000
98932000

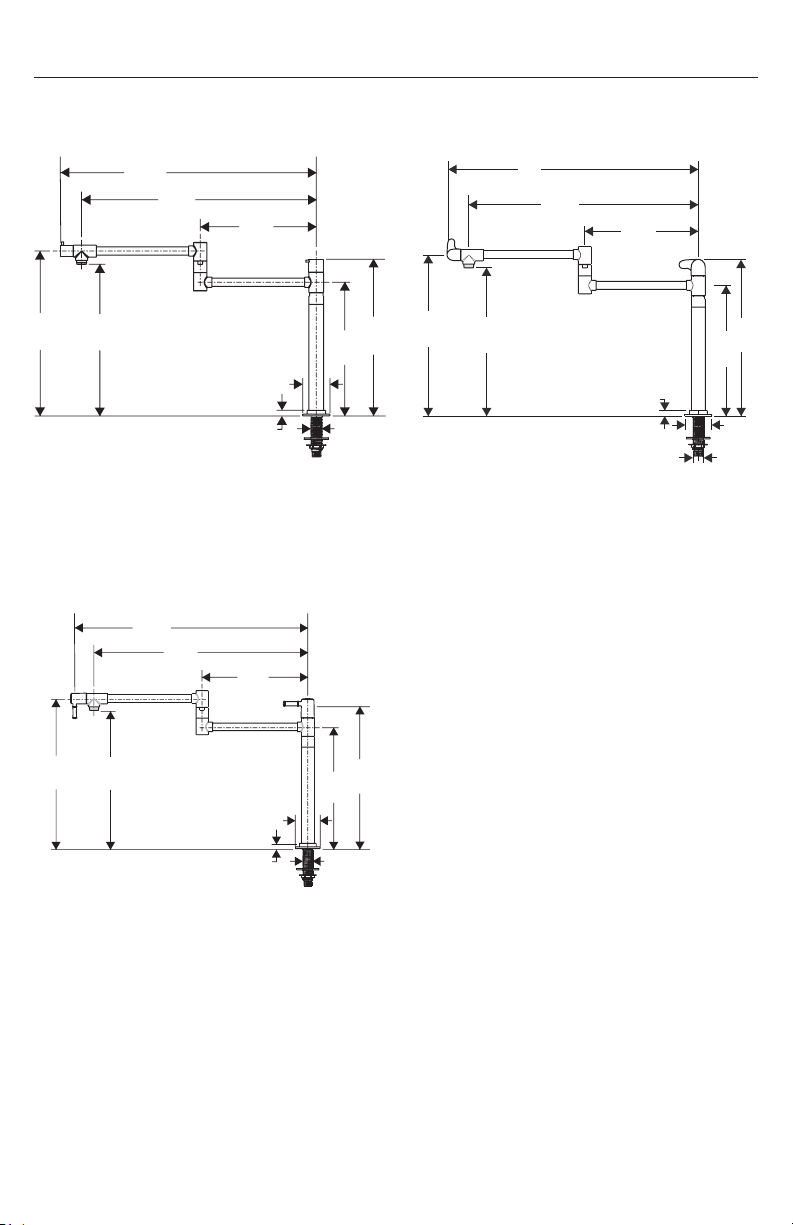

4
23⁷⁄₁₆"
21½"
10⅝"
15⅛"
13⅞"
½"
2½"
1"
12¼"
14⅜"
24"
21⅞"
10¾"
14½"
13¼"
12¼"
14¾"
½"
2½"
1"
23⁷⁄₁₆"
21½"
10⅝"
15⅛"
13⅞"
½"
2½"
1"
12¼"
14⅜"
S
04058xx0 E 04060xx0
C
04219xx0

5
English Français Español
Si le comptoir mesure moins de
¾ po d’épaisseur, vous devrez
le renforcer pour répartir le
poids du robinet remplisseur.
Laissez suffisamment d’espace
pour l’écusson. Vous devez
laisser un espace minimum de
1 ½ po entre la ligne centrale
du trou de montage et le mur ou
dosseret.
If the countertop is less than ¾"
thick, it must be reinforced to
distribute the weight of the pot
filler.
Allow sufficient space for the
escutcheon. There should be
a minimum 1½" between the
center line of the mounting hole
and the wall or backsplash.
Si la mesada tiene un espesor
inferior a ¾”, debe reforzarse
para distribuir el peso del grifo
para cacerolas.
Deje suficiente espacio para el
escudo. Debe haber un espacio
de 1 ½”, como mínimo, entre
la línea central del orificio de
montaje y la pared o borde
vertical trasero.
Roughing-in / Pièce intérieure / Piezas interiores

6
English Français Español

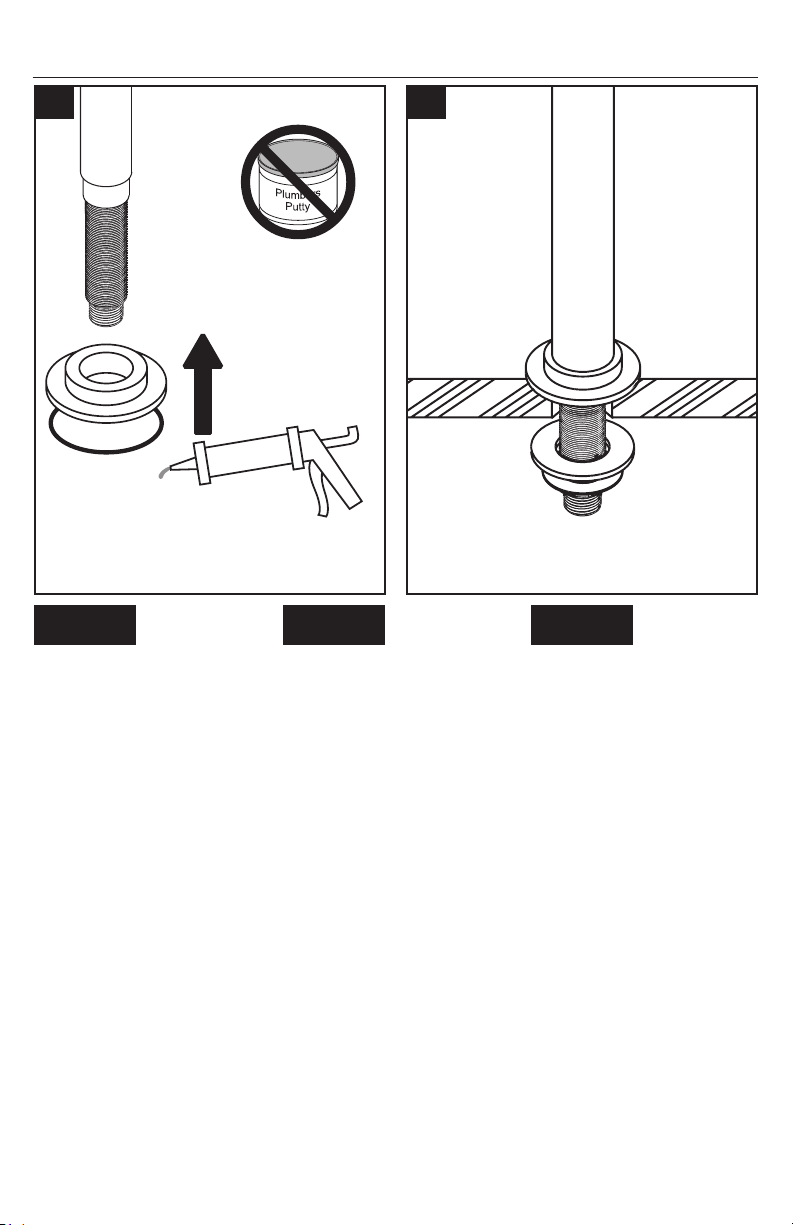

Verify that the o-ring is installed
on the underside of the escutch-
eon. Push the escutcheon onto
the faucet shank.
Optional: Seal the underside
of the escutcheon with silicone
sealant.
 Do not use petroleum-
based plumbers putty.
Assurez-vous que le joint torique
soit installé sous l’écusson.
Poussez l’écusson sur la tige de
robinet.
Étape optionnelle: Scellez
la face inférieure de l’écusson à
l’aide d’un agent d’étanchéité à
base de silicone.
 N’utilisez pas de mas-
tic de plomberie à base
de pétrole.
Verifique que el retén anular
esté instalado en la parte
inferior del escudo. Coloque el
escudo en el vástago del grifo.
Opcional: Selle la parte
inferior del escudo con sellador
de silicona.
 No use masilla para
plomero a base de
petróleo.
Installation / Installation / Instalación
Install the washer and nut on the
shank.
Orient the faucet as desired.
Tighten the nut against the
mounting surface.
Installez la rondelle et l’écrou
sur la tige.
Orientez le robinet dans la
direction souhaitée.
Serrez l’écrou contre la surface
de montage.
Instale la arandela y la tuerca
en el vástago.
Oriente el grifo según lo desee.
Apriete la tuerca contra la
superficie de montaje.
silicone
ok!
Optional
Optionnelle
Opcional
1 2

7
English Français Español
Connect a ½" NPSM cold wa-
ter supply hose (not included). Raccordez le tuyau d’alimentation ½ po NPSM
d’eau froide (non compris).
Conecte la manguera de sumin-
istro de ½" NPSM de agua fría
(no incluida).
Remove the aerator. Retirez l’aérateur. Retire el aireador.
3 4

8
English Français Español

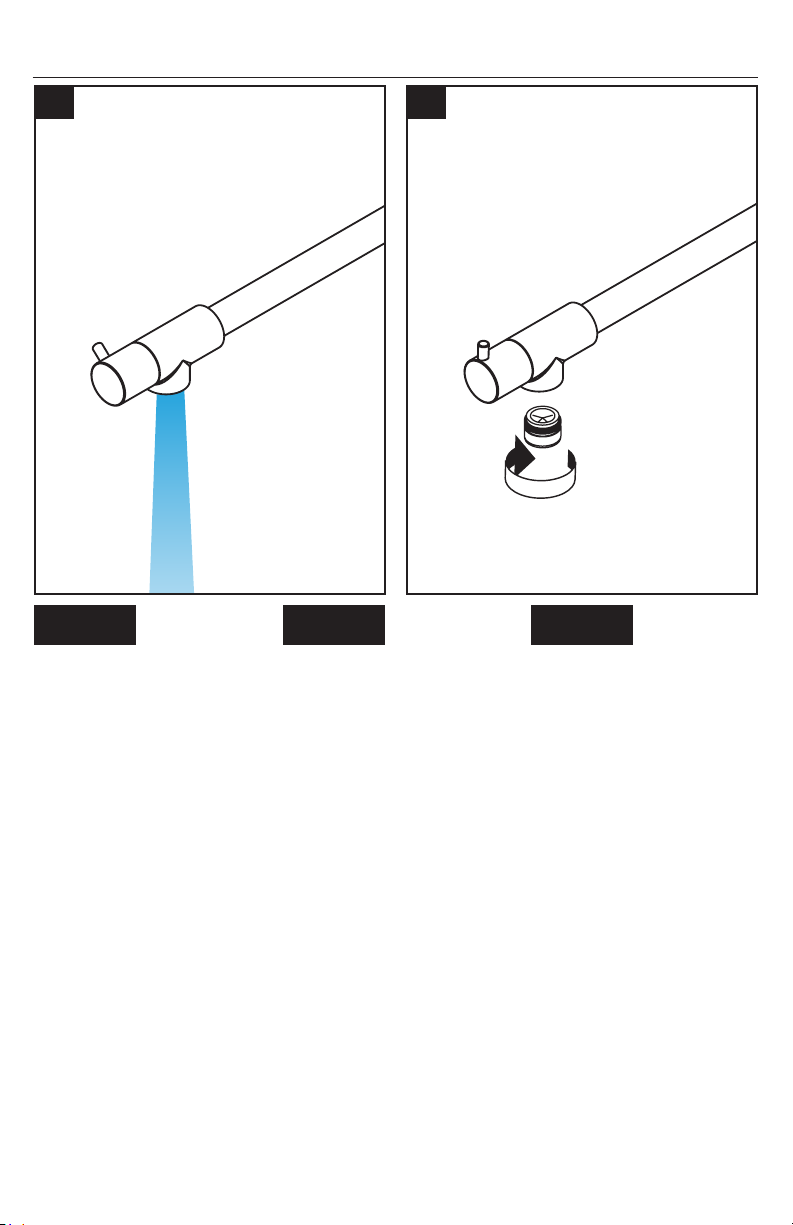

Turn on the water.
Flush the faucet and check for
leaks.
Ouvrez l’eau.
Rincez le robinet et vérifiez s’il y
a des fuites.
Abra el suministro de agua.
Lave el grifo y verifique para
asegurarse de que no haya
pérdidas.
Turn the water off.
Install the aerator.
Fermez l’eau.
Installez l’aérateur.
Cierre el suministro de agua.
Instale el aireador.
> 2 min.
5 6

9

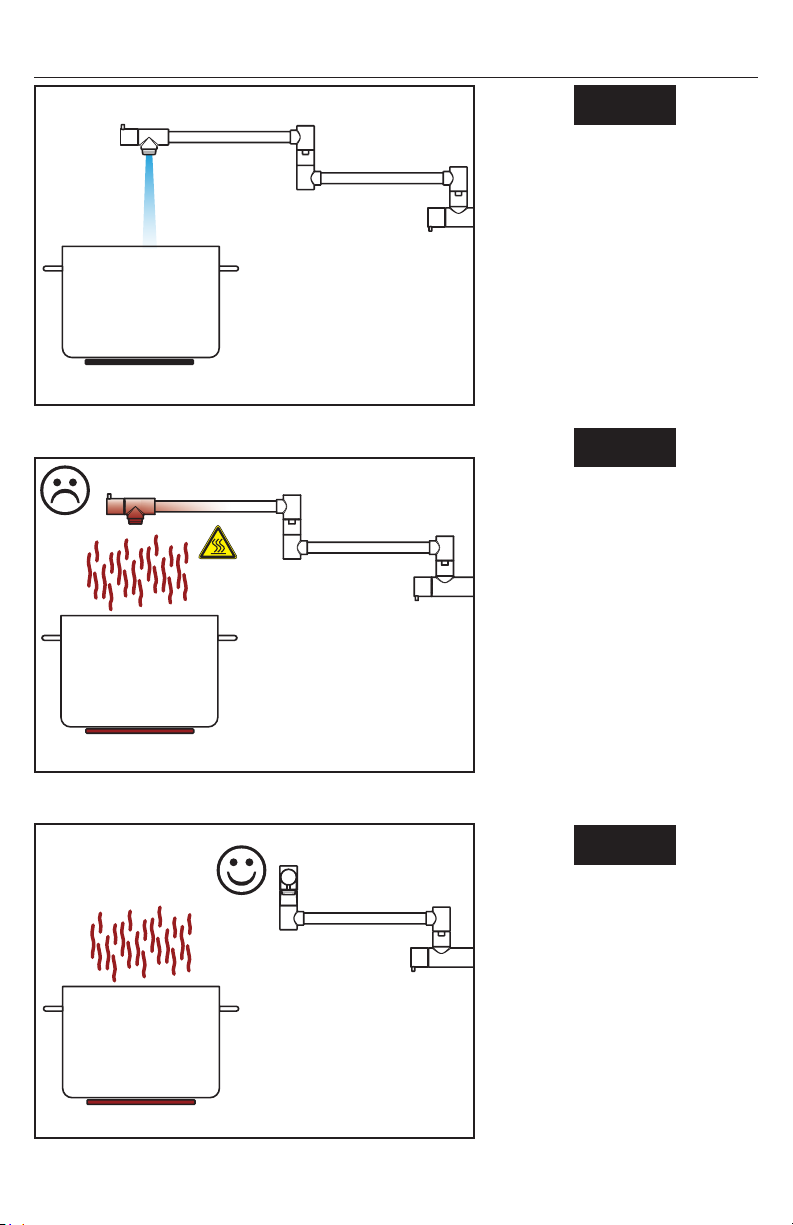

User Instructions / Instructions de service / Manejo
Close both shut-offs when the faucet is
not in use.
 Caution: Risk of Injury
The pot filler may become hot when
the arm is positioned above a hot
stove burner.
Always push the pot filler away from
the burner after use.
Fermer les deux vannes lorsque le
robinet n’est pas en cours d’utilisation.
 Attention : Risque de
blessure
Le robinet remplisseur peut devenir
chaud lorsque le bras est placé
au-dessus d’un brûleur de cuisinière
activé.
Éloignez toujours le robinet remplis-
seur du brûleur après l’utilisation.
Cierre ambas válvulas cuando la
llave no está en uso.
 Precaución: Riesgo de lesión
El grifo para cacerolas puede calen-
tarse cuando el brazo se coloca so-
bre un quemador de cocina caliente.
Siempre aparte el grifo para cacero-
las del quemador luego de usarlo.
English
Français
Español

10
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
´Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
´Abrasive cleaning powders, pads, or brushes.
´Steam cleaners.
´“No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray
from the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin
d’éviter d’endommager le produit, il est nécessaire d’en prendre soin.
Pour de meilleurs résultats :
• Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c’est
nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N’utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
´Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de
l’acide acétique.
´Les poudres de nettoyage, les tampons ou les brosses abrasives.
´Les nettoyeurs à vapeur.
´Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les
ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation,
pulvérisez le nettoyant sur un chiffon ou une éponge douce.
• Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.

11
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
´Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
´Polvos, paños o cepillos de limpieza abrasivos.
´Limpiadores a vapor
´Agentes de limpieza “sin enjuague”.
• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y
espacios y causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después de
la limpieza.
Importante
• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes,
lociones de afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua
limpia después de cada uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios.
Enjuague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En
un armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza inadecuados
no están cubiertos por la garantía.
• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.
Important
• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour
cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de
l’eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les
raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un
meuble sous lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l’utilisation de produits
de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de
blessure.

12
Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. [phone] • Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions • Revised 10/2018
This warranty is limited to products manufactured by Hansgrohe,
Inc. (“Hansgrohe”) that are purchased by a consumer in the United
States or Canada after March 1, 1996, and installed in either the
United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This limited warranty extends to the original purchaser only. This
warranty is non-transferable. Hansgrohe neither assumes nor
authorizes any person to create for it any other obligation or liability
in connection with this product.
LENGTH OF WARRANTY
If you are a consumer who purchased the product for use primarily
for personal, family or household purposes, this limited warranty
starts on the date of purchase and extends for as long as you own
the product and the home in which the product is originally installed.
If you purchased the product for use primarily for any other purpose,
including, without limitation, a commercial purpose, this limited
warranty starts on the date of purchase and extends (i) for 1 year,
with respect to Hansgrohe and Commercial products, and (ii) for
5 years, with respect to Axor products. The Rubbed Bronze finish is
subject to a 3-year limited warranty starting on the date of purchase.
WHAT IS COVERED BY THE WARRANTY
This limited warranty covers only your Hansgrohe manufactured
product. Hansgrohe warrants this product against defects in material
or workmanship as follows:
Hansgrohe will replace at no charge for parts only or,
at its option, replace any product or part of the product
that proves defective because of improper workmanship
and/or material, under normal installation, use, service
and maintenance. If Hansgrohe is unable to provide a
replacement and repair is not practical or cannot be made in
timely fashion, Hansgrohe may elect to refund the purchase
price in exchange for the return of the product. REPAIR OR
REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES,
REFUND OF THE PURCHASE PRICE) AS PROVIDED
UNDER THIS LIMITED WARRANTY IS THE EXCLUSIVE
REMEDY OF THE PURCHASER.
WHAT IS NOT COVERED BY THE WARRANTY
A. Conditions, malfunctions or damage not resulting from
defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1)
normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or
alteration; (2) the use of abrasive or caustic cleaning agents
or “no-rinse” cleaning products, or the use of the product
in any manner contrary to the product instructions; or (3)
conditions in the home such as excessive water pressure
or corrosion.
C. Labor and other expenses for disconnection, deinstallation,
or return of the product for warranty service (including but
not limited to proper packaging and shipping costs), or for
installation or reinstallation of the product.
D. Accessories, connected materials and products, or related
products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR
ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR
CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH
OF THIS LIMITED WARRANTY.
Some provinces and some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above
limitation or exclusion may not apply to you.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place
of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage
prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
When warranty service is completed, any repaired or replacement
product or part will be returned to you postage prepaid. REVISED
MAY 1, 2016.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect
your Hansgrohe product for any damage or visible defect. Prior
to installing, always carefully study the enclosed instructions on the
proper installation and the care and maintenance of this product.
If you have questions at any time about the use, installation or
performance of your Hansgrohe product, or this warranty, please
write us or call us toll-free at 800-334-0455.
Limited Consumer Warranty
