Hans Grohe Metropol 32516 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Metropol
74516xx1 / 74517xx1
74527xx1
74518xx1 / 74519xx1

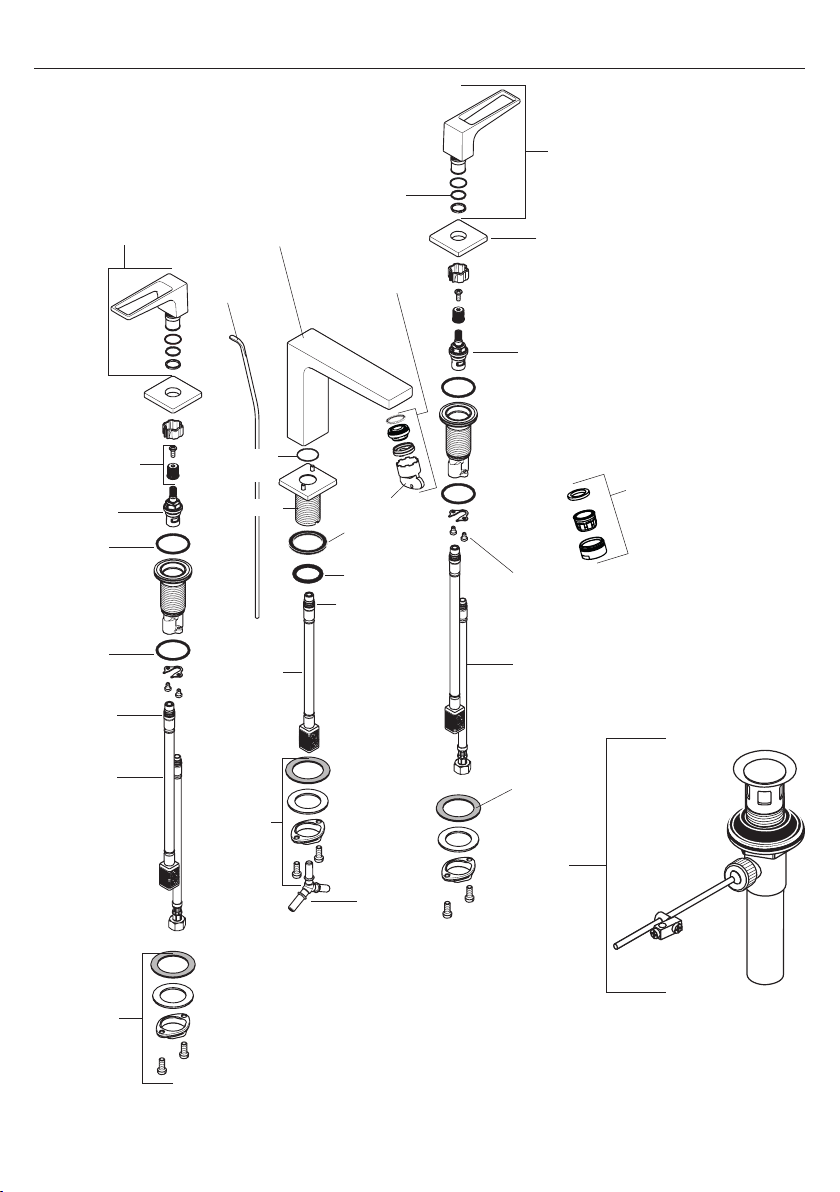

Metropol
32516xx1 / 32517xx1
32528xx1
32518xx1 / 32519xx1

2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F*(48° -60° C*)
Maximum 158°F*(70° C*)
Max. flow rate 1.2 GPM (4.5 L/min)
74527xx1, 32528xx1 0.5 GPM (1.9 L/min)
Hole size in mounting surface
spout 1³⁄₁₆"-1⁵⁄₁₆"(30 mm - 34 mm)
valves 1³⁄₁₆"(30 mm)
Max. depth of mounting surface 1³⁄₁₆" (30 mm)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• The drain is suitable for most, but not all, lavatory
sinks sold in the United States and Canada.
• The drain is intended for use in a sink with an
overflow. If your sink does not have an overflow, or
if this drain is too small for the hole in your sink,
please refer to the instructions included
with the sink. Some sinks include special drain
installation instructions and/or parts. Others require
the use of a specialty drain. Hansgrohe is not
respnsible for the cost of a specialty drain.
• Models 32518xx1, 32519xx1, 74518xx1,
74519xx1 only: This faucet does not include a
drain or a pull rod.
• The hot and cold supply hoses included with this
faucet are for use with ⅜ stops. If your stops are
a different size, purchase adapters at your local
plumbing supply store or home center. Adapters are
not available from Hansgrohe.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F*(48°- 60° C*)
maximum 158°F*(70° C*)
Capacité nominale 1.2 GPM (4.5 L/min)
74527xx1, 32528xx1 0.5 GPM (1.9 L/min)
Dimension du trou dans la surface de montage
bec 1³⁄₁₆ po -1⁵⁄₁₆ po(30 mm - 34 mm)
robinets 1³⁄₁₆"(30 mm)
Profondeur maximale de 1³⁄₁₆"(30 mm)
la surface de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Le drain est adapté à la plupart, mais pas à l'ensemble,
des éviers vendus aux États-Unis et au Canada.
• Ce drain est prévu pour un évier avec trop-plein. Si
votre évier ne dispose pas d'un trop-plein, ou si ce drain
est trop petit pour le trou dans l'évier, consultez les
instructions fournies avec l'évier. Certains éviers
comprennent des instructions spéciales d'installation
d’évier et/ou de pièces. D'autres nécessitent l'utilisation
d'un drain spécial.
• Modèles 32518xx1, 32519xx1, 74518xx1,
74519xx1 seulement : Ce robinet ne comprend
ni drain, ni tige d’entraînement.
• Les tuyaux d'alimentation pour l'eau chaude et
froide inclus avec ce robinet sont pour l'usage avec
les butées d'arrêt de ⅜. Si vos butées d'arrêt sont
d'une taille différente, achetez des adaptateurs à
votre magasin d'articles de plomberie ou centre
de rénovation local.Les adaptateurs ne sont pas
disponibles auprès de Hansgrohe.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F*(48° -60° C*)
max. 158°F*(70° C*)
Caudal máximo 1.2 GPM (4.5 L/min)
74527xx1 / 32528xx1 0.5 GPM (1.9 L/min)
Tamaño del orificio en la superficie de montaje
caño 1³⁄₁₆"-1⁵⁄₁₆"(30 mm - 34 mm)
válvulas 1³⁄₁₆"(30 mm)
Profundidad máxima de la 1³⁄₁₆"(30 mm)
superficie de montaje
* Debe conocer y cumplir todos los códigos locales aplica-
bles para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• El drenaje es adecuado para la mayoría de los
lavabos vendidos en Estados Unidos y Canadá, pero
no para todos.
• Este drenaje debe ser usado en un lavabo con
desborde. Si su lavabo no posee desborde, o si este
drenaje es demasiado pequeño para el agujero en el
lavabo, consulte las instrucciones incluidas con
el lavabo. Algunos lavabos incluyen instrucciones
especiales para la instalación del drenaje o sus piezas.
Otros requieren el uso de un drenaje especial.
• Modelos 32518xx1, 32519xx1, 74518xx1,
74519xx1 únicamente: Este grifo no incluye
drenaje o tirador de drenaje.
• Las tuberías de suministro incluyeron con este
chorro son para el uso con topes de ⅜. Si sus topes
son un tamaño diferente, compra adaptadores
en su tienda de suministro de plomería local. Los
adaptadores no están disponibles de Hansgrohe.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.

5

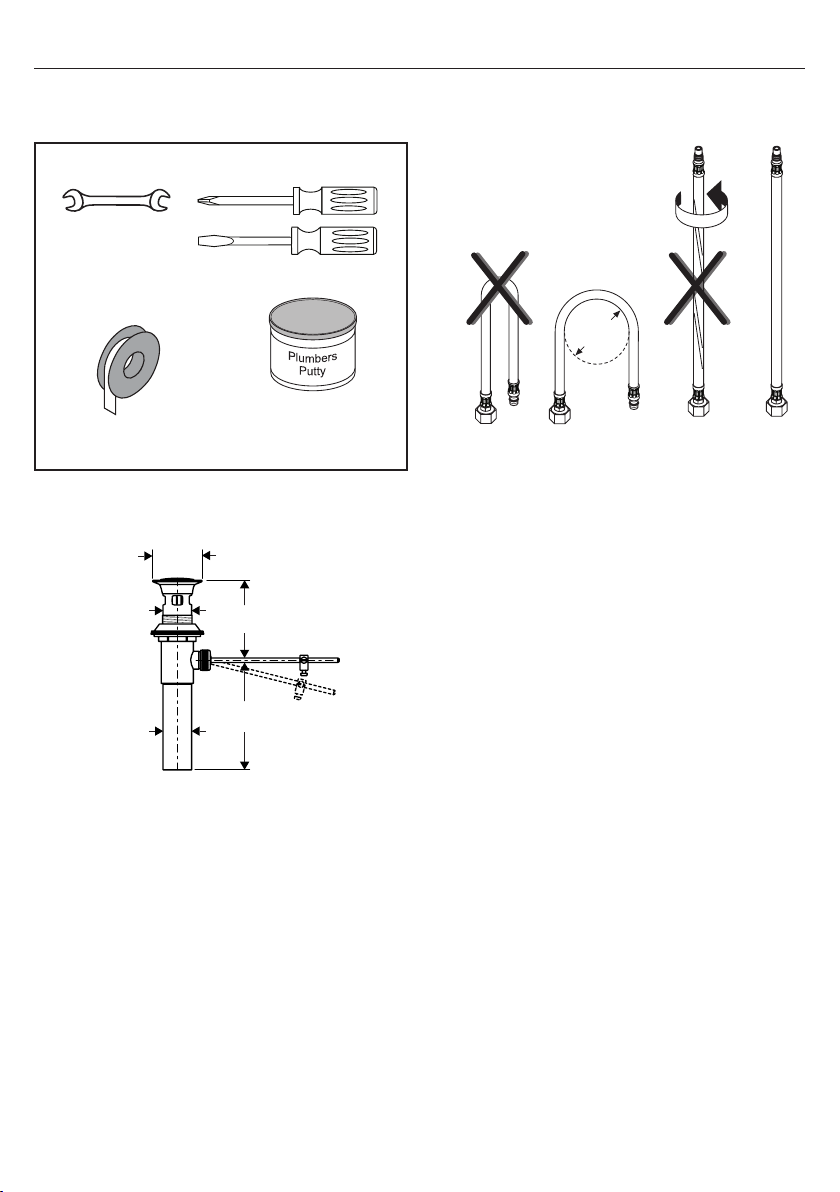

Tools Required / Outiles Utiles /
Herramientas Útiles
9 mm
16 mm
2¾"
(70 mm)
Ø1¼"
(32 mm
)
Ø2¼"
(57 mm)
3½"
(89 mm)
4⅝"
(117 mm)
Ø1¼"
(32 mm
)
88509xx1

6
1⅛"
(28 mm)
1⅛"
(28 mm)
max.1³⁄₁₆"(30 mm)
20⅛" (510 mm)
⅜
1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
20
°
4½" (115 mm)
5¼"(132 mm)
5¾"(145 mm)
5⅜" (135 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
1³⁄₁₆"(30 mm) 1³⁄₁₆"(30 mm)
1³⁄₁₆"-1⁵⁄₁₆"
(30-34 mm)
1⅛"
(28 mm)
1⅛"
(28 mm)
max.1³⁄₁₆"(30 mm)
20⅛" (510 mm)
⅜
1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
20
°
4½" (115 mm)
5¼"(132 mm)
5¾"(145 mm)
5⅜" (135 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
1³⁄₁₆"(30 mm) 1³⁄₁₆"(30 mm)
1³⁄₁₆"-1⁵⁄₁₆"
(30-34 mm)
7¼" (183 mm)
20
°
6" (152 mm)
6½" (165 mm)
6¼" (159 mm)
1⅛"
(28 mm)
1⅛"
(28 mm)
max.1³⁄₁₆"(30 mm)
20⅜" (518 mm) 1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
1³⁄₁₆"(30 mm) 1³⁄₁₆"(30 mm)
1³⁄₁₆"-1⁵⁄₁₆"
(30-34 mm)
⅜
7¼" (183 mm)
20
°
6" (152 mm)
6½" (165 mm)
6¼" (159 mm)
1⅛"
(28 mm)
1⅛"
(28 mm)
max.1³⁄₁₆"(30 mm)
20⅜" (518 mm) 1¾" (45 mm)
3¼"(83 mm)
4" (100 mm) 4" (100 mm)
1¾"/1¾"
(46/46 mm)
1"/1⅝"
(26/40 mm)
1³⁄₁₆"(30 mm) 1³⁄₁₆"(30 mm)
1³⁄₁₆"-1⁵⁄₁₆"
(30-34 mm)
⅜
Metropol
32517xx1
74517xx1
Metropol
32516xx1/32528xx1
74516xx1/74527xx1
Metropol
32519xx1
74519xx1
Metropol
32518xx1
74518xx1

7
English Français Español
Installation / Installation / Instalación
Place the hot and cold valve as-
semblies on the mounting surface.
The hot valve should be on the left,
the cold valve on the right.
Rest the valve on the mounting
surface.
Install the fiber washer, metal
washer, and mounting nut.
Do not fully tighten the nut at this
time.
Placez les ensembles de valve
d’eau chaude et d’eau froide sur
la surface de montage. La valve
d’eau chaude doit être à gauche,
et celle de l’eau froide à droite.
Déposez la valve sur la surface de
montage.
Installez la rondelle en fibre, la
rondelle métallique et l’écrou de
montage.
Ne serrez pas l’écrou à fond pour
l’instant.
Coloque las válvulas de agua
fría y caliente sobre la superficie
de montaje. La válvula de agua
caliente debe estar a la izquierda
y la de agua fría a la derecha.
Apoye la válvula en la superficie
de montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje.
No apriete la tuerca completa-
mente en este momento.
red
rouge
rojo
1
2
3
1 2

8
English Français Español

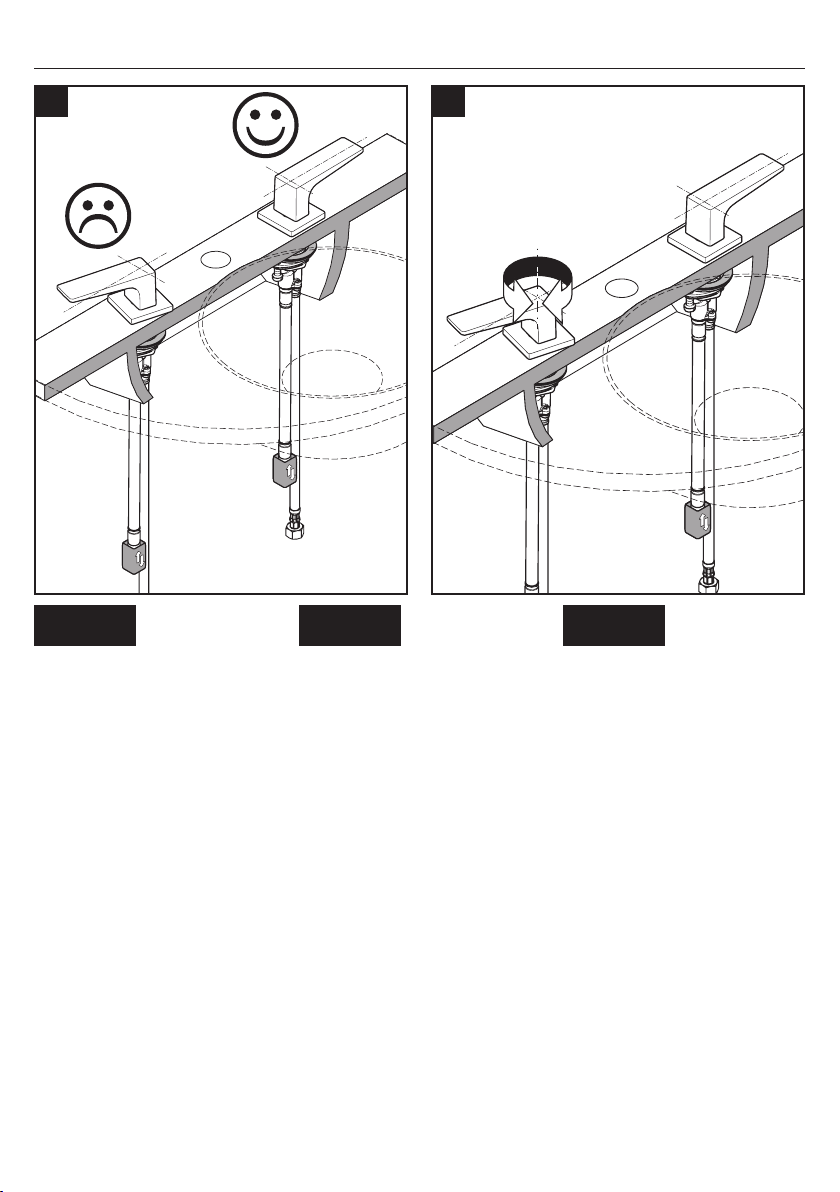

Inspect the alignment of the
handles.
If necessary, rotate the valve.
Vérifiez l’alignement des
poignées.
Au besoin, tournez la valve.
Inspeccione la alineación de las
manijas.
Si es necesario, gire la válvula.
3 4

9
English Français Español
Tighten the nut. Tighten the ten-
sioning screws.
Install the drain pull rod on the
spout.
Serrez l’écrou. Serrez les vis de
pression.
Installez la tige d’entraînement du
trou d’écoulement sur le bec.
Apriete la tuerca. Apriete los
tornillos tensores.
Instale el tirador de drenaje en el
surtidor.
5 6
2.2 ft-lb
3 Nm

10
English Français Español

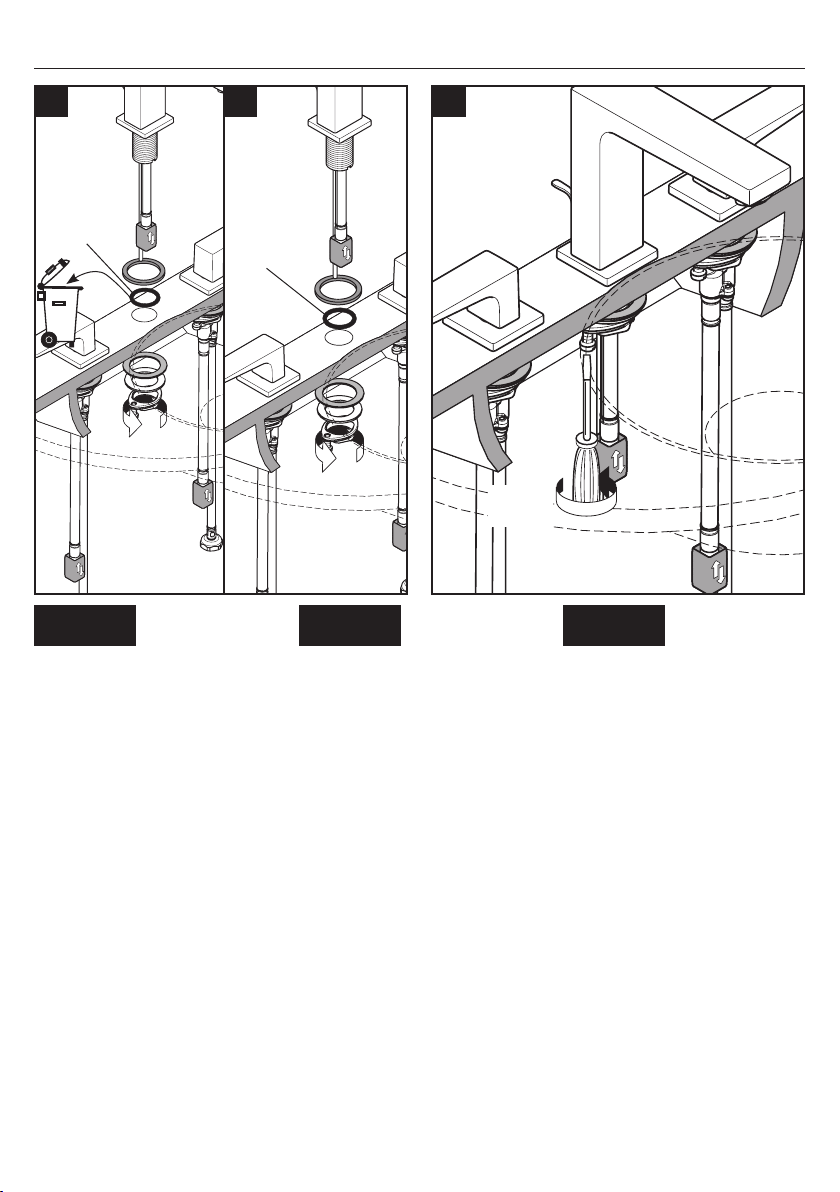

If the hole for the spout is less than
1⁵⁄₁₆" (34 mm), discard the 26x4
o-ring.
If the hole for the spout is 1⁵⁄₁₆"
(34 mm), position the o-ring on the
mounting surface.
Position the spout and the gasket
on the mounting surface.
Install the fiber washer, metal
washer, and mounting nut.
Tighten the tensioning screws.
Si l’orifice de bec mesure moins
de 34 mm (1⁵⁄₁₆ po), jetez le joint
torique de 26 x 4 mm.
Si l’orifice de bec est de 34 mm
(1⁵⁄₁₆ po), placez le joint torique
sur la surface de montage.
Placez le bec et la rondelle sur la
surface de montage.
Installez la rondelle en fibre, la
rondelle métallique et l’écrou de
montage.
Serrez les vis de pression.
Si el orificio del surtidor es menos
de 1⁵⁄₁₆" (34 mm), deseche el
retén anular de 26x4.
Si el orificio del surtidor es 1⁵⁄₁₆"
(34 mm), coloque el retén anular
sobre la superficie de montaje.
Coloque el surtidor y la arandela
sobre la superficie de montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje.
Apriete los tornillos tensores.
2.2 ft-lb
3 Nm
< 1⁵/₁₆"
(34 mm) 1⁵/₁₆"
(34 mm)
7a 7b 8

11
English Français Español

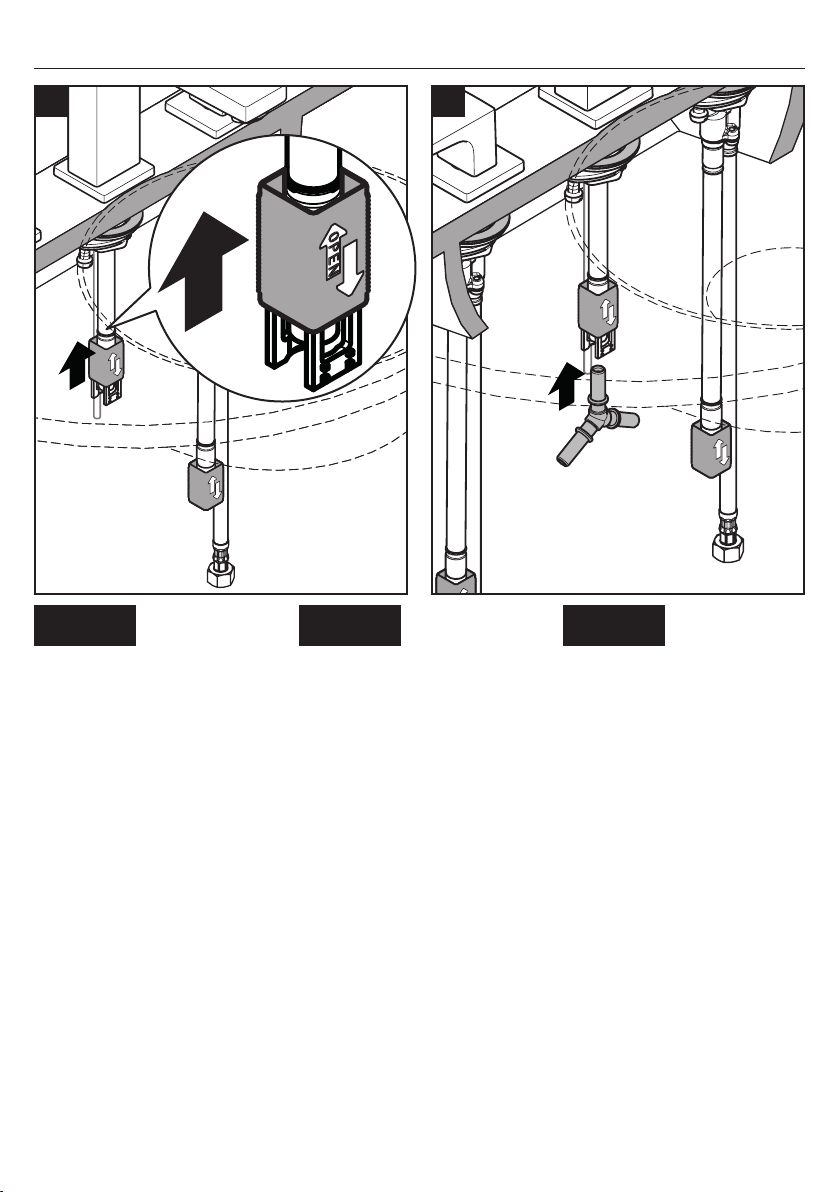

Open the quick-connect by push-
ing it upwards.
Insert the connection angle in the
spout quick-connect.
Ouvrez la douille de raccord
rapide en la poussant vers le haut.
Insérez le coude de raccordement
dans la douille de raccord rapide
du bec.
Abra la conexión rápida empuján-
dola hacia arriba.
Inserte el codo de conexión en la
conexión rápida del surtidor.
910

12
English Français Español

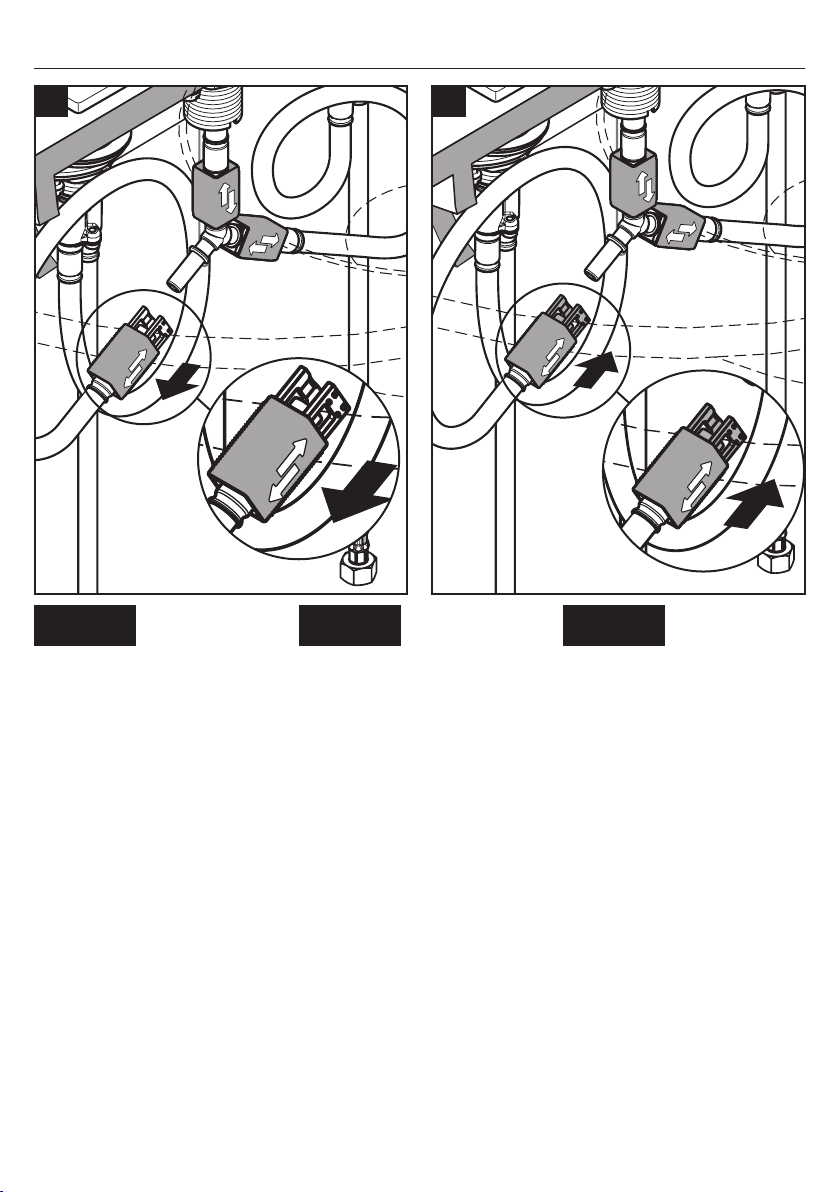

Lock the quick-connect by pulling
down on it.
Connect the hot and cold supply
hoses to the stops.
Verrouillez la douille de raccord
rapide en la tirant vers le bas.
Connectez les tuyaux d’arrivée
d’eau chaude et d’eau froide aux
butées d’arrêt.
Trabe la conexión rápida tirando
hacia abajo.
Conecte las mangueras de sumin-
istro de agua caliente y fría a los
topes.
9 mm
16 mm
11 12

13
English Français Español
Open the quick-connect on one of
the connection hoses by pushing it
upwards.
Push the quick-connect over one of
the inlets on the connection angle.
Ouvrez la douille de raccord
rapide de l’un des tuyaux de
raccordement en la poussant vers
le haut.
Poussez la douille de raccord
rapide sur l’une des orifices d’ar-
rivée du coude de raccordement.
Abra la conexión rápida en una
de las mangueras de conexión
empujándola hacia arriba.
Presione la conexión rápida sobre
una de las entradas en el codo de
conexión.
13 14

14
English Français Español
Lock the quick-connect by pushing
it toward the connection angle.
Repeat with the second connec-
tion hose.
Remove the aerator.
Verrouillez la douille de raccord
rapide en la poussant vers le
coude de raccordement.
Répétez l’opération pour le sec-
ond tuyau de raccordement.
Retirez l’aérateur.
Trabe la conexión rápida empu-
jándola hacia el codo.
Repita con la segunda manguera
de conexión.
Retire el aireador.
15 16
74527xx1
32528xx1

15
English Français Español
Flush the hot and cold supply lines
for at least two minutes.
Reinstall the aerator.
Rincez les conduites d’alimenta-
tion d’eau chaude et d’eau froide
pendant au moins deux minutes.
Réinstallez l’aérateur.
Purgue los suministros de agua
caliente y agua fría durante al
menos dos minutos.
Reinstale el aireador.
> 2 min
17 18
22 mm
1.5 ft-lb
2 Nm
74527xx1
32528xx1

16
Installation / Installation / Instalación
Petroleum-based plumbers putty can
damage the surface of some sinks. Please
consult the manufacturer of the sink regard-
ing compatible sealants.
Les mastics de plomberie à base de pétrole
peuvent endommager la surface de certains
lavabos. Veuillez consulter le fabricant du la-
vabo pour connaître les scellants compatibles.
Masilla de petróleo-basó puede dañar
la superficie de algún bañeras. Consulte
por favor al fabricante del bañera con
respecto a selladores aceptables.
shorter
plus court
más corto
longer
plus long
más largo
12
7
1
2
3 4 5
6
38 mm
3.6 ft-lb
5 Nm

17
Metropol
32516xx1 / 32517xx1
32528xx1
Replacement Parts / Pièces détachées / Repuestos
92914000
(400 mm)
92917xx0
98201000
(14x1.5)
96321001
(450 mm)
92915xx0
92916xx0
98932000
95366001
98817001
92907000
(33x2.5)
92907000
(33x2.5)
97827000
(8x1.75)
97827000
(8x1.75)
92909000
92909000 97548000
96657xx0
98219000
(21x1.5)
92906xx0
98749000
92191000
(26x4)
92913000
(200 mm)
92905000
(M4x6)
95661000
93202000 - 1.2 GPM
93021xx0
(110 mm)
93022xx0
(160mm)
88509xx0
xx = colors / couleurs / acabados
00 = Polished Chrome
82 = Brushed Nickel
92300000 -
0.5 GPM

18
Metropol
32518xx1 / 32519xx1
92914000
(400 mm)
92917xx0
98201000
(14x1.5)
92915xx0
92916xx0
98932000
95366001
98817001
92907000
(33x2.5)
92907000
(33x2.5)
97827000
(8x1.75)
97827000
(8x1.75)
92909000
92909000
97548000
98219000
(21x1.5)
92906xx0
98749000
92191000
(26x4)
92913000
(200 mm)
92905000
(M4x6)
95661000
93202000
93157xx0
(110 mm)
93158xx0
(160mm)
96321001
(450 mm)
xx = colors / couleurs / acabados
00 = Polished Chrome
82 = Brushed Nickel

19
Metropol
74516xx1 / 74517xx1
74527xx1
92914000
(400 mm)
92919xx0
98201000
(14x1.5)
92915xx0
92918xx0
98932000
95366001
98817001
92907000
(33x2.5)
92907000
(33x2.5)
97827000
(8x1.75)
97827000
(8x1.75)
92909000
92909000
97548000
98219000
(21x1.5)
98749000
92191000
(26x4)
92913000
(200 mm)
92905000
(M4x6)
95661000
93202000 - 1.2 GPM
92906xx0
96657xx0
93021xx0
(110 mm)
93022xx0
(160mm)
96321001
(450 mm)
88509xx0
xx = colors / couleurs / acabados
00 = Polished Chrome
82 = Brushed Nickel
92300000 -
0.5 GPM

20

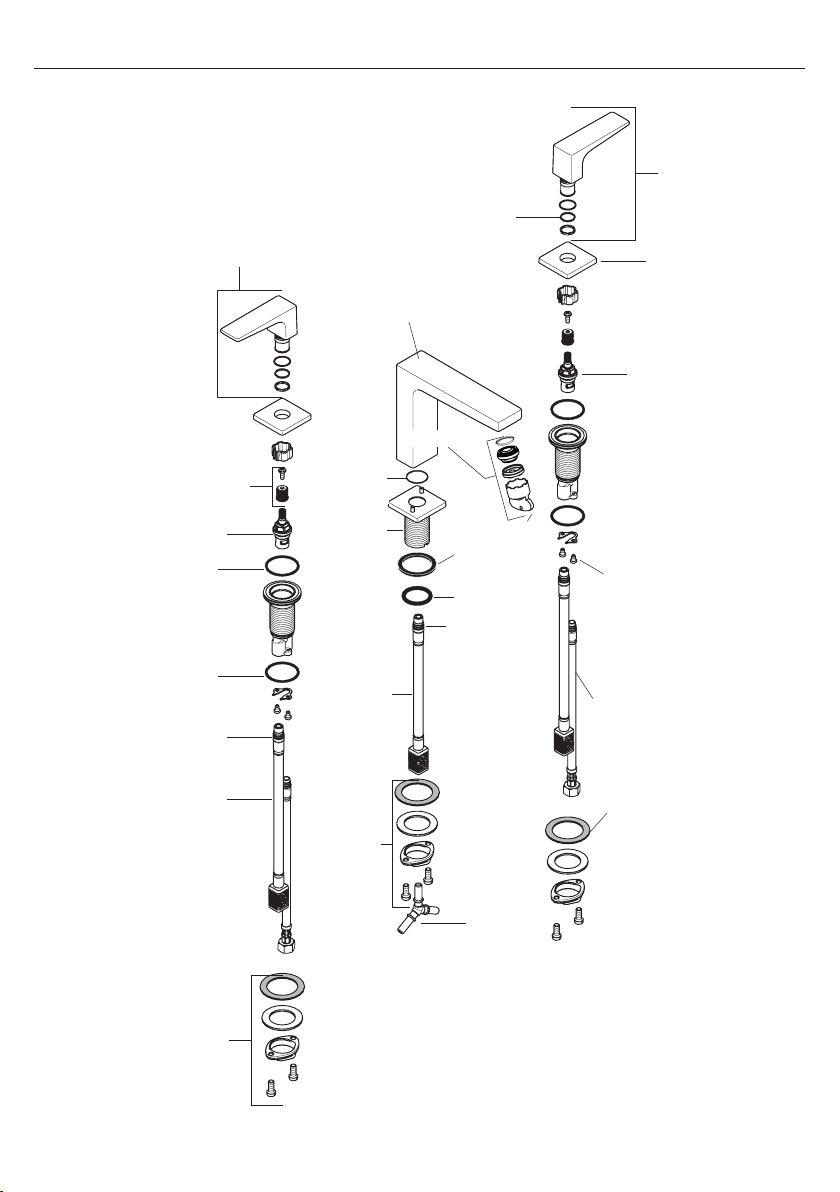

Metropol
74518xx1 / 74519xx1
92914000
(400 mm)
92919xx0
98201000
(14x1.5)
92915xx0
92918xx0
98932000
95366001
98817001
92907000
(33x2.5)
92907000
(33x2.5)
97827000
(8x1.75)
97827000
(8x1.75)
92909000
92909000 97548000
98219000
(21 x1.5)
98749000
92191000
(26x4)
92913000
(200 mm)
92905000
(M4x6)
95661000
93202000
92906xx0
96321001
(450 mm)
xx = colors / couleurs / acabados
00 = Polished Chrome
82 = Brushed Nickel
93157xx0
(110 mm)
93158xx0
(160mm)
