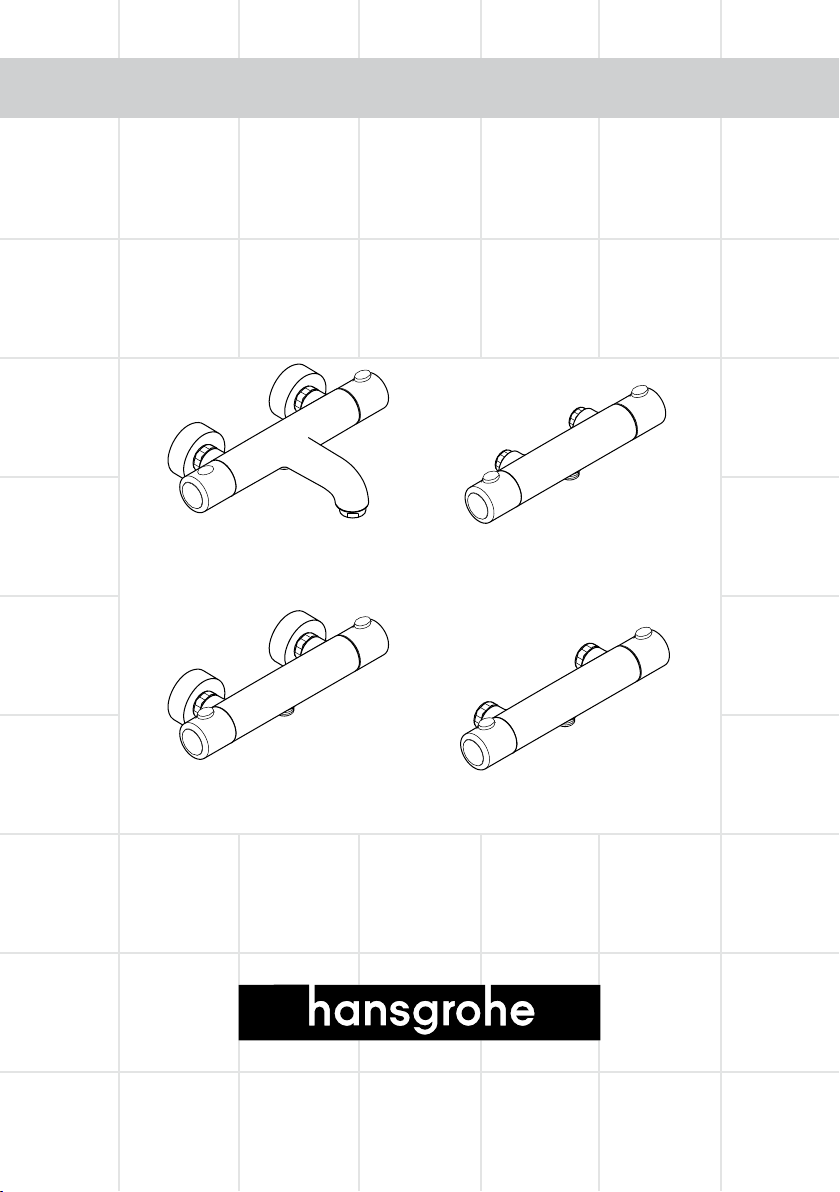

Montageanleitung
Ecostat 1001 SL
13261XXX
Ecostat 1001 SL
13241XXX
Ecostat 1001 SL
13278000
Ecostat 1001 SL
13266000

2
13241XXX
13261XXX
13266000
13278000
36
S-Anschluss
Raccord-S
S-union
Raccordi
Acometida
Aanslutningen
Eksenteranslutningen
Przyłącze S
S-priključek
S-spoj
Silikon (essigsäurefrei!)
Silicone (sans acide acétique!)
Silicone (free from acetic acid!)
Silicone (esente da acido acetico!)
Silicona (¡libre de ácido acético!)
Silicone (azijnzuurvrij!)
Silikone (eddikesyre-fri)
Silikon (neutralny)
Silikon (brez ocetne kisline)
Silikon (ne sadrži octene kiseline)

3
5
37 9 6 1
24
10
8
11123
13
14
14
15
15
16
16

4
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. S - Anschlüsse montieren und ausrichten.
3. Armatur mit Dichtungen festschrauben.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Einjustierung
NacherfolgterMontagemussdieAuslauftemperatur
des Thermostaten überprüft werden.
Eine Korrektur ist erforderlich wenn die an der
Entnahmestelle gemessene Temperatur von der am
Thermostaten eingestellten Temperatur abweicht
(siehe Seite 25).
Bedienung 13241XXX
Durch Drehen am linken Griff wird der Thermostat
geöffnet, geschlossen und zwischen Wanne und
Brause umgestellt.
Die Temperatur wird am rechten Griff eingestellt.
Bedienung 13261XXX/13266000/1327
8000
Durch Drehen am linken Griff wird der Thermostat
geöffnet und geschlossen. Der ECOSTOP-Knopf
begrenzt den Wasserdurchsatz auf ca. 10 l/min.
Wird mehr Wasser gewünscht so muss der Knopf
eingedrückt und der Griff weiter gedreht werden.
Die Temperatur wird am rechten Griff eingestellt.
Temperaturbegrenzung
Der Temperaturbereich wird durch die Sicherheits-
sperre auf 38° begrenzt (Verbrühschutz).
Wird eine höhere Temperatur gewünscht, so kann
durch Eindrücken des Sicherheitsknopfes die 38°
Sperre überschritten werden.
UmdieLeichtgängigkeitderRegeleinheitzu gewähr-
leisten, sollte der Thermostat von Zeit zu Zeit auf
ganz warm und ganz kalt gestellt werden.
Achtung!
Der Thermostat ist mit Rückflussverhinderern ausge-
stattet. Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßiginÜbereinstimmungmit nationalen
oder regionalen Bestimmungen (DIN 1988 einmal
jährlich) auf ihre Funktion geprüft werden.
13241XXX in Verbindung mit Durchlauf-
erhitzern.
Wird eine Handbrause angeschlossen, so muss aus
dieser eine eventuell vorhandene Drossel ausgebaut
werden.
13261XXX/13266000/13278000 in Ver-
bindung mit Durchlauferhitzern.
In Verbindung mit Durchlauferhitzern muss der
ECOSTOP-Anschlagscheibe 12 entfernt werden
(siehe Seite 26).
Wird eine Handbrause angeschlossen, so muss aus
dieser eine eventuell vorhandene Drossel ausgebaut
werden.
BeiProblemenmitdemDurchlauferhitzerodergroßen
Druckunterschieden muss eine optional erhältliche
Drossel (Artikelnummer 97510000) in den Kaltwas-
serzulauf eingesetzt werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Durchflussleistung: 20 l/min 0,3 MPa
Prüfzeichen
13241XXX/13261XXX: DVGW
SVGW
13241XXX: PA-IX 9374-IBB
13261XXX: PA-IX 9373-IB
Eigensicher gegen Rückfließen
Deutsch

5
Deutsch
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausrei-
chend
- Schmutzfangsiebe (14) ver-
schmutzt
- Siebdichtung der Brause ver-
schmutzt
- Leitungsdruck prüfen
- Schmutzfangsiebe (14) vor dem
Thermostat und auf der Regelein-
heit reinigen
- Siebdichtung zwischen Brause
und Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt und
umgekehrt
- Rückflussverhinderer ver-
schmutzt/defekt - Rückflussverhinderer reinigen ggf. austauschen
Auslauftemperatur stimmt nicht
mit der eingestellten Temperatur
überein.
- Thermostat wurde nicht justiert
Zu niedere Warmwasser- tem-
peratur
- Thermostat justieren
Warmwassertemperatur erhöhen
auf 42 °C bis 65°C
Temperaturregelung nicht möglich - MTC-Regeleinheit verkalkt - MTC-Regeleinheit austauschen
Brause oder Auslauf tropft - Schmutz oder Ablagerungen
auf dem Dichtsitz, Absperrober-
teil beschädigt
- Absperroberteil reinigen bzw.
austauschen
Durchlauferhitzer schaltet bei
Thermostatbetrieb nicht ein - Ecostop-Anschlagring nicht ausgebaut
- Drossel in Handbrause nicht
ausgebaut
- Schmutzfangsiebe verschmutzt
- Rückflussverhinderer hängt
- Anschlagring (12) ausbauen
- Drossel aus Handbrause entfer-
nen
- Schmutzfangsiebe reinigen/aus-
tauschen
- Rückflussverhinderer austauschen
Serviceteile (siehe Seite 3)
Temperatur Regeleinheit 94282000
Ab- / Umstellventil 96509000
Thermostatgriff 96618XXX
Ventilgriff 96619XXX
Luftsprudler 13485000
Rückflussverhinderer 96737000
Schalldämpfer 96429000
S-Anschlüsse 94140000
Rosette 96467XXX
Anschlagscheibe
für Temperatur Regeleinheit 95041000
Absperreinheit 94149000
Anschlagscheibe
für Absperreinheit 95042000
Schmutzfangsieb 96922000
Schlauchanschluss 98556000
O-Ring 20x1 98140000
Zylinderschraube M5x25 97664000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
XXX = Farbcodierung
000 chrom
800 steel
810 satinox

6
Attention! La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
Montage
1. Purger les conduites d'alimentation.
2. Monter les raccords.
3. Mettre les joints et visser le corps.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Etalonnage
Lemontageterminé,contrôlerlatempératuredel'eau
puisée au mitigeur thermostatique. Un étalonnage
est nécessaire si la température de l'eau mitigée
mesurée au point de puisage diffère sensiblement de
celle affichée sur le thermostat. Pour le Etalonnage
voir page 25.
Utilisation 13241XXX
Ouverture, réglage de débit et fermeture de l'eau:
La poignée de gauche vous permet d'ouvir et de
fermer le mélangeur et d'inverser de la baignoire
sur la douche et vice versa. Réglage de température
de l'eau: Tournez la poignée de droite.
Utilisation 13261XXX/13266000/1327
8000
Ouverture, réglage de débit et fermeture de l'eau:
Tourner la poignée située à gauche sur le mitigeur ther-
mostatique. Le bouton "ECOSTOP" limite à 10 l/min
environledébitdel'eaupuisée.Pourobtenirplusd'eau,
appuyez sur le bouton et tournez la poignée.
Réglagedetempératurede l'eau: Tournerla poignée
de droite.
Limitation de la température
La plage de température est limitée à 38° C par le
verroudesécurité.Quand on désire une température
supérieure, on peut dépasser 38° C en appuyant
sur le bouton de sécurité.
Pour assurer le mouvement facile de l´élément ther-
mostatique, le thermostat devrait être placé de temps
en temps en position très chaude et très froide.
Français
Attention!
Le mitigeur thermostatique est équipé de clapets
anti-retour. Les clapets anti-retour doivent être exa-
minés régulièrement conformément à la norme EN
1717 ou conformément aux dispositions nationales
ou régionales quant à leur fonction (au moins une
fois par an).
3241XXX en fonctionnement avec de
chauffe-eau-instantané.
Si besoin, retirer le limiteur de débit sur la douchet-
te.
13261XXX/13266000/13278000 en
fonctionnement avec de chauffe-eau-in-
stantané.
Enfonctionnementavecdechauffe-eau-instantanéenlever
la bague de butée ECOSTOP 12 (voir page 26).
Si besoin, retirer le limiteur de débit sur la douchet-
te.
On doit installer dans la tuyauterie eau froide un
limiteur de débit (réf. 97510000) lors de prob-
lèmes rencontrés avec un chauffe-eau instantané
ou bien lorsqu’ il y a une trop grosse différence
de pression.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
Temp. maximum d'eau chaude: 80° C
Température recommandée: 65° C
Débit à 0,3 MPa: 20 l/min
Claasification accoustique et débit
13241XXX/13261XXX: SVGW
13241XXX: NF IIC/A
13278000: NF IA
Avec dispositif anti-retour

7
Français
Défaillance Cause Traitement
Pas assez d´eau - Pression d´alimentation
- Filtre encrassé (14)
- Joint-filtre de douchette encrassé
- Contrôlez la pression
- Nettoyer les filtres devant le
mitigeur thermostatique et sur la
cartouche (14)
- Nettoyez le joint-filtre entre la
douchette et le flexible
Circulation opposée, l´eau chau-
de est comprimée dans l´arrivée
d´eau froide et vice versa avec
robinet fermé
- Clapet anti-retour encrassé ou
défectueux - Nettoyez le clapet anti-retour ou le changez éventuellement
La température à la sortie ne
correspond pas à la température
de réglage
- Le thermostat n´a pas été réglé
- La température d´eau chaude
est trop basse
- Réglez le thermostat
- Augmentez la température d´eau
chaude entre 42°C et 65°C
Le réglage de la température n´est
pas possible - Cartouche thermostatique entar- trée - Changer la cartouche thermosta- tique
La douchette ou le bec verseur
goutte - De la saleté ou de l´incrustation sur le siège, mécanisme d´arrêt
défectueux
- Nettoyez le mécanisme d´arrêt
ou le changez éventuellement
Le chauffe-eau instantané ne
s´allume pas lors de l´utilisation
du thermostat
- Bague de butée non démontée
- Limitation de douchette non
démontée
- Filtres encrassés
- Clapet anti-retour bloque
- Démontez la bague de butée (12)
- Enlevez la limitation de dou-
chette
- Nettoyez / changez les filtres
- Changez le clapet anti-retour
Pièces détachées (voir pages 3)
elément thermostatique 94282000
cartouche arrêt/inverseur 96509000
poignée thermostatique 96618XXX
poignée de commande 96619XXX
mousseur cpl. 13485000
clapet anti-retour 96737000
membrane anti bruit 96429000
raccords-S 94140000
rosace 96467XXX
bague de butée per elément 95041000
thermostatique mécanisme
d'arrêt 94149000
bague de butée per
mécanisme d'arrêt 95042000
filtre 96922000
raccordement flexible 98556000
joint torique 20x1 98140000
vis à tête cylindrique M5x25 97664000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
XXX = Couleurs
000 chromé
800 steel
810 satinox

8
Attention! The fitting must be installed, flushed and
tested after the valid norms.
Assembly
1. Flush through the supply pipes.
2. Mount the S - unions and align them.
3. Fasten the mixer with the washers.
Large differences in pressure between the hot and
cold water supply should be balanced.
Adjustment
Correction is necessary if the temperature measured
at the take off point differs from the temperature set
on the scale. To adjust please see page 25.
Operation 13241XXX
By turning the handle on the left hand side the
thermostatic mixer is opened, closed and the flow
can be changed from tub to shower function.
The temperature is selected by turning the graduated
handle on the right side.
Operation 13261XXX/13266000/1327
8000
The mixer is operated by turning the handle on the
left hand side. The green knob limits the rate of flow
to approx. 10 l/min. If a higher water consumtion
is required press the ECOSTOP button and turn
handle further.
The temperature is selected by turning the graduated
handle on the right side.
Temperature limitation
The temperature is limited by the safety check to 38°
C (100° F). If a higher temperature is required, it is
possible to override the safety stop by depressing
the safety button.
To garantee a smooth running of the thermoelent, it
is necessary from time to time to turn the thermostat
from total hot to total cold.
Attention!
The mixer is equipped with non return valves.
The non return valves must be checked regularly accor-
ding to DIN EN 1717 in accordance with national or
regional regulations (at least once a year)
English
Using the 13261XXX/13266000/132
78000 in conjunction with combination
boilers.
When using the Ecostat with combination boilers,
the Ecostop ring 12 has to be removed (please see
page 26).
If fitting a hand shower remove the water limiter
from the shower.
Using the 13241XXX in conjunction with
combination boilers.
If fitting a hand shower remove the water limiter
from the shower.
If the continuous water heater causes any problems,
or you have different water pressures you must
install a water limiter to the cold supply, (ordered
separately,article number 97510000).
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of flow by 0,3 MPa: 20 l/min
Test certificate
13241XXX/13261XXX/13278000: MCA
WRAS
Anti-pollution function
Spare parts (see page 3)
thermoelement 94282000
shut off and diverter unit 96509000
knob for thermoelement 96618XXX
knob for shut off and diverter unit96619XXX
aerator cpl. 13485000
non return valve 96737000
noise reduction 96429000
s-unions 94140000
escutcheon 96467XXX
safety set for temperature control 95041000
shut off unit 94149000
safety set for flow control 95042000
filter packing 96922000
hose connection 98556000
O-ring 20x1 98140000
hexagon socket screw M5x25 97664000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�

9
English
Fault Cause Remedy
Insufficient water - Supply pressure inadequate
- Filter are dirty (14)
- Shower filter seal dirty
- Check mains pressure
- Clean filter in front of the mixer
and on the MTC-thermo car-
tridge (14)
- Clean filter seal between shower
and hose
Crossflow, hot water is forced into
cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or
leaking - Clean backflow preventers, exchange if necessary
Spout temperature does not corre-
spond with the temperature set - Thermostat has not been ad- justed
- Hot water temperature too low
- Adjust thermostat
- Increase hot water temperature
to 42 °C to 65 °C
Temperature regulation not possible - MTC-thermo cartridge calcified - Exchange MTC-thermo cartridge
Shower or spout dripping - Dirt or sedaimentation on valve
seat, shut-off unit damaged - Clean or exchange shut-off unit
Instantaneous heater didn’t work
with thermostat - Ecostop ring isn’t removed - Flow limiter in handshower isn’t
removed
- Filter are dirty
- Non return valve didn’t move
back
- Remove ecostop ring (12)
- Remove flow limiter
- Clean the filter/exchange filter
- Exchange non return valves
XXX = Colours
000 chrome
800 steel
810 satinox

10
Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate.
Montaggio
1. Spurgare bene le tubazioni di alimentazione.
2. Montare i raccordi eccentrici.
3. Avvitare il rubinetto.
Attenzione!
Compensare le differenze di pressione tra i collega-
menti dell’acqua fredda e dell’acqua calda.
Taratura
Effettuatal'installazionedelmiscelatoretermostatico
bisogna controllare la temperatura di uscita. La tara-
tura è necessaria quando la temperatura dell'acqua
misurata sul punto di prelievo non corrisponde a
quella fissata sul termostato.
Operazione di taratura vedere pagina 25.
Utilizzo 13241XXX
Ruotando la maniglia a sinistra il termostatico verrà
aperto, chiuso e scelta l'erogazione vasca o doccia.
La temperatura viene regolata mediante la mano-
pola destra.
Utilizzo 13261XXX/13266000/132780
00
Girando la manopola sinistra avviene l'apertura
e la chiusura del termostato. Il pulsante ECOSTOP
limita l'erogazione dell' acqua a ca. 10 l/min. Se si
vuole piú acqua, basta premere il pulsante e girare
la manopola.
La temperatura viene regolata mediante la mano-
pola destra.
Limitazione della temperatura
La gamma di temperatura è limitata a 38° C con un
blocco di sicurezza. Se si desidera una temperatura
piú alta di 38° C, il blocco di sicurezza può essere
superato premendo sul pulsante.
Pergarantirelascorrevolezzadell’elementodiregolazi-
one,ditantointantosidovrebberegolareiltermostatico
passando da tutto caldo a tutto freddo.
Italiano
Attenzione!
Il miscelatore termostatico è dotato di una valvola
antiritorno. La valvola di non ritorno deve essere
controllata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali (almeno
una volta all'anno).
13241XXX in combinarcione con scalda-
bagni istantanei.
Inoltre, nella docetta che verrà installata, sarà anche
necessario inserire un riduttore di portata.
13261XXX/13266000/13278000 in com-
binarcione con scaldabagni istantanei.
In combinarcione con scaldabagni istantanei deve
essere disattivato il tasto di risparmio d'acqua
ECOSTOP (vedere pagina 26).
Inoltre, nella docetta che verrà installata, sarà anche
necessario inserire un riduttore di portata.
In caso di problemi con lo scaldaacqua istantaneo
oppure di grandi differenze di pressione bisogna
inserire un limitatore di portata disponibile come
optional (codice articolo 97510000) nel tubo
d’entrata dell’acqua fredda.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Potenza di erogazione: 20 l/min 0,3 MPa
Segno di verifica
13241XXX/13261XXX: SVGW
Sicurezza antiriflusso

11
Italiano
Guasto Cause Soluzione possibile
Scarsità d’acqua - pressione di erogazione insuffi-
ciente
- filtri sporchi (14)
- guarnizione del filtro della doc-
cia sporca
- aumentare la pressione di ero-
gazione
- pulire/sostituire i filtri (14)
- pulire la guarnizione del filtro
tra doccia e flessibile
Flusso incrociato; l’acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa o
viceversa
- antiriflusso non ermetico - pulire o sostituire l’antiriflusso
La temperatura di erogazione è
diversa da quella impostata - il termostatico non è stato rego- lato
- temperatura acqua calda troppo
bassa
- regolare il termostatico
- aumentare la temperatura acqua
calda tra 42 °C e 65 °C
Impossibile la regolazione tempe-
ratura - unità di regolazione MTC piena di calcaret - sostituire l’unità di regolazione MTC
Doccia / scarico gocciola - sporco o depositi nella sede del-
la guarnizione, vitone di arresto
danneggiato
- pulire o sostituire il vitone di
arresto
La caldaia istantanea non lavora
con il termostato in funzione - i’anello Ecostop non è stato smontato
- Il limitatore di portata non è
stato smontato dalla doccetta
- filtri sporchi
- valvola antiriflusso non funziona
correttamente
- smontare l’anello Ecostop (12)
- smontare il limitatore di portata
dalla doccetta
- pulire/sostituire i filtri
- sostituire la valvola antiriflusso
Parti di ricambio (vedi pagg. 3)
elemento termostatico 94282000
cartuccia rubinetto/deviatore 96509000
maniglia termostatico 96618XXX
maniglia rubinetto/deviatore 96619XXX
rompigetto compl. 13485000
valvola antiriflusso 96737000
Sorbente acustico 96429000
raccordi eccentrici 94140000
rosette 96467XXX
sistema d'arresto per
regolazione temperatura 95041000
rubinetto d’arresto 94149000
sistema d'arresto per erogazione95042000
filtrino 96922000
raccordo per flessibile 98556000
o-ring 20x1 98140000
vite a testa cilindrica M5x25 97664000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
XXX = Trattamento
000 cromato
800 steel
810 satinox

12
Atención! El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
Montaje
1. Purgar las tuberías de afluencia.
2. Montar los racores excéntricos.
3. Montar el mezclador.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Ajuste
Despuésdelmontajedeberácomprobarelatemperatura
del agua del termostato, en la salida del caño.
Una corrección se efectuará siempre y cuando la
temperatura del agua tomada a la salida del caño,
no corresponda con la indicada en el volante del
termostato. Ajuste ver pagina 25.
Manejo 13241XXX
Girandoelmandodelaizquierdo,eltermostatoabre,
cierra e invierte el caudal entre bañera y ducha.
La temperatura se regula con el volante derecho.
Manejo 13261XXX/13266000/132780
00
Girando el volante izquierdo se abre y se cierra el
termostato. El botón ECOSTOP limita el caudal de
agua a aprox. 10 l/min. Si se desea más caudal
de agua, deberá apretarse el botón ECOSTOP y al
mismo tiempo seguir girando el mando.
La temperatura se regula con el volante derecho.
Tope de seguridad
El radio de giro del volante está bloqueado a los
38° C. Para rebasar esta temperatura basta con
oprimir el botón (tope de seguridad).
Para garantizar el funcionamiento duradero del ter-
mostato, el mando del mismo debería girarse de vez
en cuando del extremo frío al extremo caliente.
Atención!
El termostato está equipado con válvula, la cual evita el
retorno del agua a la tubería. Las válvulas anti-retorno
tienen que ser controladas regularmente según la norma
DIN EN 1717, en acuerdo con las regulaciones nacio-
nales o regionales (una vez al año, por lo menos).
Español
13241XXX en uso con calentadores in-
stantáneos
La teleducha debe funcionar sin reductor de cau-
dal.
13261XXX/13266000/13278000 en uso
con calentadores instantáneos
Usando calentadores instantáneos hay que quitar
el anillo tope 12 (ver pagina 26).
La teleducha debe funcionar sin reductor de cau-
dal.
Cuando aparezcan problemas con el calentador
continuo o con diferencis de presión grandes debe
instalarse un regulador de presión suplementario
(Ref. 97510000) en la conexión de agua fría.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Caudal máximo 0,3 MPa: 20 l/min
Seguro contra el retorno
Repuestos (ver página 3)
Termoelemento 94282000
Cartoucho llave de paso/inversor 96509000
Mando del termostato 96618XXX
Mando del cierre 96619XXX
Aireador completa 13485000
Válvula antirretorno 96737000
Silenciador 96429000
Racor excéntrico 94140000
Florón 96467XXX
Anillo tope para termoelemento 95041000
Montura 94149000
Anillo tope para montura 95042000
Filtro 96922000
Manguito para ducha 98556000
Junta toroidal 20x1 98140000
Tornillo de cabeza cilíndrica
M5x25 97664000
XXX = Colores
000 cromado
800 steel
810 satinox
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�

13
Español
Avería Causa Remedio
Sale poca agua - presión insuficiente
- filtro de la ducha sucio (14)
- filtro de retención de suciedad
sucio.
- comprobar presión
- l impiar filtro entre flexo y ducha (14)
- retirar el filtro de retención de
suciedad del termostato limpiar
el termoelemento.
Flujo de agua cruzada
agua caliente entra en la tubería
del agua fría o al revés
- válvula antirretorno sucia o
pierde - limpiar / cambiar válvula
Temperatura del agua no corres-
ponde a lo marcado - termostato no ha sido ajustado - temperatura del agua caliente
demasiado baja
- ajustar termostato
- aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la tempera-
tura - termoelemento MTC calcificadat - cambiar termoelemento MTC
Llave de paso pierde agua - suciedad/cal en el asiento de la
junta o montura dañada - limpiar / cambiar montura
Calentador instantáneo no se
enciende en combinación con el
termostato
- no se ha quitado el tope de
caudal Ecostop
- no se ha quitado limitador de
caudal de la teleducha
- filtros sucios
- válvula anti-retorno cerrada
- quitar tope de caudal (12)
- quitar limitador de caudal
- limpiar/cambiar filtros
- cambiar válvula anti-retorno

14
Let op! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. S - koppelingen monteren.
3. Met de vastzetmoeren het armatuur
aandraaien.
Grote drukverschillen tussen koud- en warmwater
aansluitingen dienen vermeden te worden.
Instellen
Na montage dient de uitstroomtemperatuur van de
thermostaat gecontroleerd te worden. Een correctie
is noodzakelijk als de aan het tappunt gemeten tem-
peratuur afwijkt van de op de thermostaat ingestelde
temperatuur. Instelling zie blz. 25.
Bediening 13241XXX
Door te draaien aan de linker greep wordt de ther-
mostaat geopend, gesloten en vindt de omstelling
tussen baduitlop en janddouche.
De temperatuur wordt d. m. v. de rechter greep
ingesteld.
Bediening 13261XXX/13266000/1327
8000
Door draaien aan de linkergreep wordt de ther-
mostaat gesloten en geopend. De ECOSTOP-knop
begrenst het waterverbruik op ca. 10 liter per
minuut. Indien er meer water gewenst wordt, dient
de ECOSTOP-knop ingedrukt te worden en kan de
greep verder open worden gedraaid.
De temperatuur wordt d. m. v. de rechtergreep
ingesteld.
Temperatuurbegrenzing
Het temperatuurgebied wordt door de veiligheids-
blokkering tot 38° C begrensd. Als er een hogere
temperatuur gewenst wordt, kan de blokkering van
38° C door het indrukken van de veiligheidsknop
overschreden worden.
Om het goed functioneren van de regeleenheid te
garanderen, moet de thermostaat van tijd tot tijd op
heel warm en heel koud water worden ingesteld.
Nederlands
Let op!
De thermostaat is voorzien van terugslagkleppen.
Keerkleppen moeten volgens DIN EN 1717 regel-
matig en volgens plaatselijk geldende eisen op het
funktioneren gecontroleerd worden. (Tenminste een
keer per jaar)
13241XXX en combinatie met een geiser
Indien er een handdouche aangesloten wordt, dan
dientdeeventueelaanwezigedoorstroom-begrenzer
eveneens verwijderd te worden.
13261XXX/13266000/13278000en com-
binatie met een geiser
Incombinatiemeteengeisermoetaanslagring12van
de ECOSTAT verwijderd worden (zie blz. 26).
Indien er een handdouche aangesloten wordt, dan
dientdeeventueelaanwezigedoorstroom-begrenzer
eveneens verwijderd te worden.
Indien de thermostaatkraan “pulseert” wordt dit
veroorzaakt door de warmwater voorziening of
door te grote drukverschillen tussen de warm- en
koudwater toevoer.
In dit geval dient er in de koudwatertoevoerleiding,
de als optie verkrijgbare, “doorstroombegrenzer of
remplaatje” nr. 97 510 ingebouwd te worden.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit (0,3 MPa): 20 l/min
Keurmerk
13241XXX/13261XXX KIWA
Beveiligd tegen terugstromen

15
Nederlands
Probleem Oorzaak Oplossing
Weinig water - Druk te laag
- Vuilvangzeef vervuild (14)
- Zeefdichting handdouche ver-
stopt
- Druk controleren
- Vuilvangzeefjes en zeefjes
van regeleenheid reinigen (14)
- Zeefdichting handdouche reini-
gen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
- Terugslagkleppen vervuild of
defect - Terugslagkleppen reinigen dan wel uitwisselen
Uitstroomtemperatuur komt niet
met ingestelde temperatuur over-
een
- Thermostaat niet ingesteld
- Warmwater temperatuur te laag - Thermostaat instellen - Warmwater toevoer verhogen
van 42°C tot 65°C
Temperatuur niet regelbaar - MTC-regeleenheid verkalkt - MTC-regeleenheid uitwisselen
Douche/uitloop lekt - Vuil of verkalking op de zitting,
bovendeel beschadigd - Bovendeel reinigen of omstelling uitwisselen
Doorstroomtoestel schakelt tijdens
gebruik van thermostaat niet in - Ecostop-aanslagring niet verwij- derd
- Begrenzer van handdouche niet
verwijderd.
- Vuilvangzeef verstopt.
- Terugslagklep zit vastt
- Aanslagring verwijderen (12)
- Begrenzer uit handdouche
verwijderen
- Vuilvangzeef reinigen/uitwisselen
- Terugslagklep uitwisselen.
Service onderdelen (zie pag. 3)
temperatuur regeleenheid 94282000
binnenwerk m. stopkraan 96509000
thermostaatgreep 96618XXX
kraangreep 96619XXX
perlator kompl. 13485000
terugslagklep 96737000
geluidsdemper 96429000
S-koppelingen 94140000
rozet 96467XXX
aanslagring voor temperatuur
regeleenheid 95041000
bovendeel 94149000
aanslagring voor bovendeel 95042000
zeefdichting 96922000
slangaansluiting 98556000
o-ring 20x1 98140000
cilinderkopschroef M5x25 97664000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
XXX = Kleuren
000 chroom
800 steel
810 satinox

16
Bemærk! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Montering
1. Skyl tilførselsledningerne grundigt.
2. Montér de ekxentriske forskruninger.
3. Skru armaturet fast.
Større trykforskelle mellem koldt og varmt vand bør
udljævnes.
Forindstilling
Efter montering af termostaten måles udløbstempe-
raturen. Såfremt den målte vandtemperatur afviger
fra den på termostaten viste forindstilling er en
korrigering af skalagrebet nødvendig. Forindstilling
se side 25.
Betjening 13241XXX
Ved at dreje venstre greb sker åbning og lukning af
termostaten samt omstelling mellem kar og brus.
Temperaturen indstilles på det højre greb.
Betjening 13261XXX/13266000/13278
000
Ved at dreje på det venstre greb åbnes og lukkes
termostaten. Den ECOSTOP-knap begrænser vand-
gennemstrømningen til ca. 10 l/min. Ønskes mere
vand,mådenECOSTOP-knaptrykkes ind, og grebet
drejes igen. Forindstilling se side 24.
Temperaturen indstilles på det højre greb.
Temperaturbegrænsning
Temperaturområdet er begrænset opad til 38° C
ved hjælp af sikkerhedsspærren.
Ønskes en højere temperatur, kan denne spærre
overskrides ved at trykke den sikkerhedsknap ind.
For at sikre optimal funktion af termostaten, bør ter-
mostaten fra tid til anden motioneres (stilles skiftevis
helt varm og helt kold).
Bemærk!
Termostaten er forsynet med kontraventil .
IfølgeDINEN1717skalgennmestrømnings-begræn-
sereioverenstemmelsemednationalereglerafprøves
regelmæssigt (mindst en gang om året).
Dansk
Ved problemer med gennemstrømningsvandvarmer
eller for lavt vandtryk, skal der monteres en speciel
vandbegrænser i koldt vandstilgangen (art.nr.
97510000).
Tekniske Data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Gennemstrømnigskapacitet 0,3 MPa: 20 l/min
Godkendelse 13278000: 13788
Med indbygget kontraventil
Reservedele (se s. 3)
Temperaturregulering 94282000
Afspæringsventil og omskifter 96509000
Termostatgreb 96618XXX
Afspærringsgreb 96619XXX
Perlator komplet 13485000
Kontraventil 96737000
Støjdæmper 96429000
Ekxentriske forskruning 94140000
Roset 96467XXX
Anslags-ringen
temperaturregulering 95041000
Afspærringsventil 94149000
Anslags-ringen Afspærringsventil 95042000
Smudsfangssi 96922000
Slangetilslutnings 98556000
O-ring 20x1 98140000
Cylinderskrue M5x25 97664000
XXX = Farver
000 crom
800 steel
810 satinox
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�

17
Dansk
Fejl Årsag Hjælp
For lidt vand - Forsyningstrykket er ikke højt nok
- Smudsfangsi stoppet (14)
- Sien mellem bruser og slange er
snavset
- Afprøv forsyningstrykket
- Rengør smudsfangsi foran term-
sotaten og på termostatelementet
(14).
- Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldt-
vandsledningen og omvendt - Kontraventilen er snavset eller utæt. - Rengør kontraventilen eller udskift den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede tem-
peratur
- Termostaten er ikke justeret
- For lav varmtvands-temperatur - Juster termostatenI - Forhøj varmtvands-temperaturen
fra 42 til 65
Temperaturregulering ikke mulig - MTC katuschen er tilkalket - Udskift MTC katuschen
Bruser/kartud drypper - Snavs eller kalk på pakningen,
beskadiget afspærringsventil - Rengør afspærrings-ventil eller udskift evt.
Vandvarmeren går ikke i gang ved
aktivering af termostat - Ecostop-anslagsringen er ikke fjernet
- Vandsparen i håndbruseren er
ikke fjernet
- Smudsfangsien er snavset
- Kontraventilen hænger
- Afmonter (12) anslags-ringen
- Afmonter vandsparen i håndbru-
seren
- Rengør/udskift smudsfangsi
- Udskift kontraventil

18
Uwaga! Armatura musi być zamontowana,
przepłukana i wypróbowana według obowiązujących
norm.
Montaż
1. Dokładnie przepłukać przewody dopro-
wadzające.
2. Zamontować przyłącza typu S, ustawiając je
we właściwym kierunku.
3. Pamiętając o uszczelkach, przykręcić
armaturę.
Zbyt duże różnice ciśnienia między przyłączami
zimnej i ciepłej wody muszą być wyrównane.
Regulacja
Po ukończeniu montażu należy sprawdzić temperaturę
ciepłej wody na wypływie z termostatu. Korygowanie
będzie potrzebne, jeżeli pomierzona na wypływie
temperatura będzie różna od temperatury nastawionej
na termostacie (patrz str. 25).
Obsługa 13241XXX
Obrót lewego pokrętła otwiera i zamyka termos-
tat, oraz przestawia na wypływ do wanny, bądź
do prysznicu. Temperaturę nastawia się prawym
pokrętłem.
Obsługa 13261XXX/13266000/13278
000
Obrót lewego pokrętła otwiera i zamyka termostat.
Przycisk Ecostop ogranicza przepływ wody do ok.
10 l/min. Jeżeli potrzebna jest większa ilość wody
należy wcisnąć guzik i obrócić dalej pokrętło.
Temperaturę nastawia się prawym pokrętłem.
Ograniczenie temperatury
Maksymalna temperatura ciepłej wody ograniczona
zostaje do 38şC za pomoca zabezpieczenia przed
poparzeniem. W przypadku potrzeby podniesie-
nia temperatury, można po wciśnięciu przycisku
bezpieczeństwa przekroczyć to ograniczenie.
Aby zagwarantować łatwość i poprawność funkcjo-
nowania zaworu regulacyjnego, termostat powinien
od czasu do czasu zostać ustawiony całkowicie na
pozycję ciepłej wody, a następnie całkowicie na
pozycję zimnej wody.
Uwaga
Termostat wyposażony został w zawory zwrotne.
Zawory zwrotne muszą być, według normy DIN EN
1717 na regionalnych warunkach, kontrolowane
(przynajmniej raz w roku).
13241XXX w połączeniu z podgrzewacza-
mi przepływowymi.
Jeżeli podłączona zostaje główka prysznicowa,
należy z niej wymontować ewentualnie istniejący
dławik przepływu.
13261XXX/13266000/1327800
0 w połączeniu z podgrzewaczami
przepływowymi.
Przy podłączaniu ECOSTAT z podgrzewacza-
mi przepływowymi koniecznym jest usunięcie
pierścienia ograniczającego przepływ ECOSTOP
– 12 (patrz str. 26). Jeżeli podłączona zostaje
główka prysznicowa, należy z niej wymontować
ewentualnie istniejący dławik przepływu.
Przy wystąpieniu problemów z przepływowym pod-
grzewaczem wody lub dużych różnicach ciśnienia,
w podejściu wody zimnej musi zostać zamontowany
specjalny dławik przepływu (Nr.art. 97510000).
Dane techniczne
Ciśnienie robocze: max.1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
Temperatura ciepłej wody: max. 80°C
Zalecana temp. ciepłej wody: 65°C
Wydajność przepływu: 20 l/min 0,3 MPa
Zabezpieczenie przed przepływem zwrotnym
Polski

19
Polski
Części serwisowe (zobacz str. 3)
Zawór regulacji temperatury 94282000
zamykający /przełączeniowy 96509000
Pokrętło termostatu 96618XXX
Pokrętło zaworu 96619XXX
Napowietrzacz (perlator) 13485000
Zawór zwrotny 96737000
tłumik dzwięku 96429000
Przyłącze typu S 94140000
Rozeta 96467XXX
Pierścień ograniczający
dla zespołu regulacji temp. 95041000
Zawór elastopowy 94149000
Pierścień ograniczający
dla zaworu odcinającego 95042000
Filtr sitkowa 96922000
Przyłącze węża 98556000
O-ring 20x1 98140000
Śruba cylindryczna M5x25 97664000
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
Usterka Przyczyna Pomoc
mała ilość wypływającej wody - Niewyst arczające ciśnienie w
przewodach wodociąg.
- Zabrudzenie ltrów (14) sitko-
wych w instalacji
- Zabrudzony ltr sitkowy w
uchwycie główki prysznicowej
- Sprawdzić ciśnienie w instalacji
- Wyczyścić sitka (14) przed
baterią i na termostacie
- Oczyścić ltr sitkowy pomiędzy
główką prysznicową, a wężem
prysznicowym
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpły-
wa do przewodu wody zimnej lub
odwrotnie
- Zabrudzenie/ defekt
- Zabezpieczenia przepływu
zwrotnego
- Wyczyścić lub wymienić zawory
zwrotne
Temperatura wody nie zgadza się
z ustawioną wartością - Termostat nie został wyregulo-
wany
- Za niska temperatura ciepłej
wody
- Przeprowadzić regulację termo-
statu
- Podwyższyć temperaturę wody
ciepłej na min. 42°C do 65°C
Brak możliwości regulacji tempe-
ratury - Wkład MTC pokryty osadem
kamiennym - Wymienić wkład MTC
Wyciekająca woda z główki
prysznicowej lub wylewki - Wyciekająca woda z główki
prysznicowej lub wylewki - Oczyścić element zamykający ew. Wymienić
Po otwarciu armatury nie załącza
się podgrzewacz przepływowy - Nie wymontowany Ecostop-pier-
ścień uderzeniowy
- Dławik przepływu nie został usu-
nięty z główki prysznicowej,
- Zabrudzenie ltrów sitkowych w
instalacji
- Za mocno osadzone zabezpie-
czenie przepływu zwrotnego
- Wymontować pierścień uderze-
niowy (12)
- Usunąć dławik z główki pryszni-
cowej
- Oczyścić/ wymienić ltry
- Wymienić zabezpieczenie
przepływu zwrotnego
XXX = kody kolorystyki powierzchni
000 chrom
800 steel
810 satinox

20
Slovenski
Pozor! Armaturo je potrebno montirati, splakniti in
testirati v skladu z veljavnimi predpisi.
Montaža
1. Strokovno izplaknite dovodne cevi.Strokovno izplaknite dovodne cevi.
2. Montirajte S-priključke in jih poravnajte.
3. Trdno privijte armaturo s tesnili.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Nastavitev
Po opravljeni montaži je potrebno preveriti tem-
peraturo vode pri izlivu termostata. Popravek je
potreben, če se izmerjena temperatura pri izlivu
razlikuje od na termostatu nastavljene temperature
(glejte stran 25).
Upravljanje 13241XXX
Z obračanjem leve ročke termostat odprete, zaprete
in preklapljate med kadjo in prho. Temperaturo
nastavite na desni ročki.
Upravljanje 13261XXX / 13266000 /
13278000
Termostat odprete in zaprete z obračanjem leve
ročke. Gumb ECOSTOP omeji pretok vode na ca. 10
l/min. Če želite večji pretok, morate pritisniti gumb
in ročko zavrteti še naprej.Temperaturo nastavite
na desni ročki.
Omejitev temperature
Temperaturno območje je z varnostno zaporo
omejeno na 38° C (zaščita pred poparjenjem). Če
želite višjo temperaturo, lahko zaporo prekoračite
s pritiskom na varnostni gumb.
Da bi zagotovili gladko delovanje enote za urav-
navanje, je potrebno termostat občasno nastaviti
popolnoma na toplo in popolnoma na mrzlo.
Pozor!
Termostat je opremljen s protipovratnim ventilom.
Delovanje protipovratnega ventila je potrebno v
skladu z DIN EN 1717 in skladno z državnimi
in regionalnimi določili (DIN 1988 enkrat letno)
redno testirati.
13241XXX v povezavi s pretočnimi grelniki.
Če boste priključili ročno prho, morate iz nje odstraniti
morebitni omejevalnik pretoka vode.
13261XXX/13266000/13278000 v pove-
zavi s pretočnimi grelniki.
V povezavi s pretočnimi grelniki je potrebno omejeval-
no podložko “A” odstraniti. Če boste priključili ročno
prho, morate iz nje odstraniti morebitni omejevalnik
pretoka vode (glejte stran 26).
Če prihaja do problemov s pretočnim grelnikom ali
velikih razlik v tlaku, je v dotok mrzle vode potrebno
vstaviti omejevalnik, ki ga naročite posebej (številka
artikla 97510000).
Tehnični podatki
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
Temperatura tople vode: maks. 80° C
Priporočena temperatura
tople vode: 65 °C
Pretok vode: ca. 22 l/min 0,3 MPa
Zaščita proti povratnemu toku
