Hans Grohe Metris C Series User manual

Metris C
31078xx1
Metris C
31075xx1
31077xx1
Metris C
31275xx1
Installation Instructions / Warranty

2
31075xx1 31077xx1
31078xx1 31275xx1

3
Recommended water
pressure Pression d’eau recom- mandée Presión recomendada en servicio 15 - 75 PSI
Max. water pressure Pression d’eau maximale Presión máximo en
servicio 145 PSI
Recommended hot water
temp. Température recomman- dée pour l’eau chaude Temp. recomendada del agua caliente 120° – 140°F *
Max. hot water temp. Température maximale
pour l’eau chaude Temperatura max. del agua caliente 180° F*
Hole size in mounting
surface Dimension du trou dans la surface de montage Tamaño del oricio en la supercie de montaje 1⅜"
Max. mounting surface
depth Épaisseur maximale de la surface de montage Profundidad máxima de la supercie de montaje 1⅝"
Flow rate Débit Caudal máximo 1.5 GPM
Technical Information / Données techniques / Datos técnicos
*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la tempéra-
ture du chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua

4
Consideraciones para la instalación
Para obtener mejores resultados, Hansgrohe
recomienda que la instalación de esta unidad
esté a cargo de un plomero profesional
matriculado.
Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
El mezclador del bidé 31275xx1 requiere
el uso de un aprobado pour ASSE 1070
temperatura sumisa que limita dispositivo. El
•
•
•
dispositivo debe limitar el abastecimiento de
agua caliente a 120°, o la temperatura nec-
esaria por código local, el que es más bajo.
Este grifo se puede usar con un calentador de
agua de ujo continuo si la presión del ujo
es 20 PSI como mínimo.
Mantenga este folleto y el recibo (u otra
prueba de la fecha y el lugar de compra)
para este producto en un lugar seguro. El re-
cibo es requerido lo debe es necesario para
solicitar partes de garantía.
•
•
Installation Considerations
For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
Bidet faucet 31275xx1 requires use of an
approved ASSE 1070 compliant temperature
limiting device. The device must limit the hot
•
•
•
water supply to 120°, or the temperature
required by local code, whichever is lower.
This faucet may be used with a continuous
ow water heater if the ow pressure is at
least 20 PSI.
Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
•
•
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe re-
commande que ce produit soit installé par un
plombier professionnel licencié.
Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
Le robinet de bidet 31275xx1 exige l’usage
d’une température conciliante approuvée par
ASSE 1070 qui limite l’appareil. L’appareil
doit limiter la provision d’eau chaude à 120°,
•
•
•
ou la température exigée par le code local,
n’importe quel est plus bas.
Ce robinet peut être utilisé avec un chaue-
eau instantané pourvu que le débit pression
soit d’au moins 20 PSI.
Conservez ce livret et le reçu (ou une autre
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
•
•

5
User Instructions / Instructions de service / Manejo
The aerator uses QuickClean cleaning system.
Deposits of mineral scale can be removed by
rubbing across the channels with a nger or
sponge.
L'aérateur est équipée de QuickClean, le
système anticalcaire manuel. Les dépôts de
calcaire s’enlèvent en frottant avec un doigt
ou avec une éponge sur les ouvertures de jets
élastiques.
QuickClean, la función de limpieza manual,
permite quitar la cal simplemente frotando los
ejectores
on
ouvert
abierto
hot
chaud
caliente
o
fermé
cerrar
cold
froid
frío
QUICK
CLEAN


Installation
Install the drain pull rod on the faucet.
Position the faucet and sealing ring on the mount-
ing surface.
Install the ber washer, friction washer and mount-
ing nut (1).
Tighten the mounting nut (2).
English

7
Installation
Installez la tige d’entraînement.
Placez le robinet et l’anneau d’étanchéité sur la
surface de montage.
Installez la rondelle en bre, la rondelle métallique
et l’écrou de montage (1).
Serrez l’écrou de montage à la main (2).
Français
Instalación
Instale el tirador.
Coloque el grifo y el aro de sellado sobre la
supercie de montaje.
Instale la arandela de bra, la arandela metálica
y la tuerca de montaje (1).
Apriete la tuerca de montaje con la mano (2).
Español

8

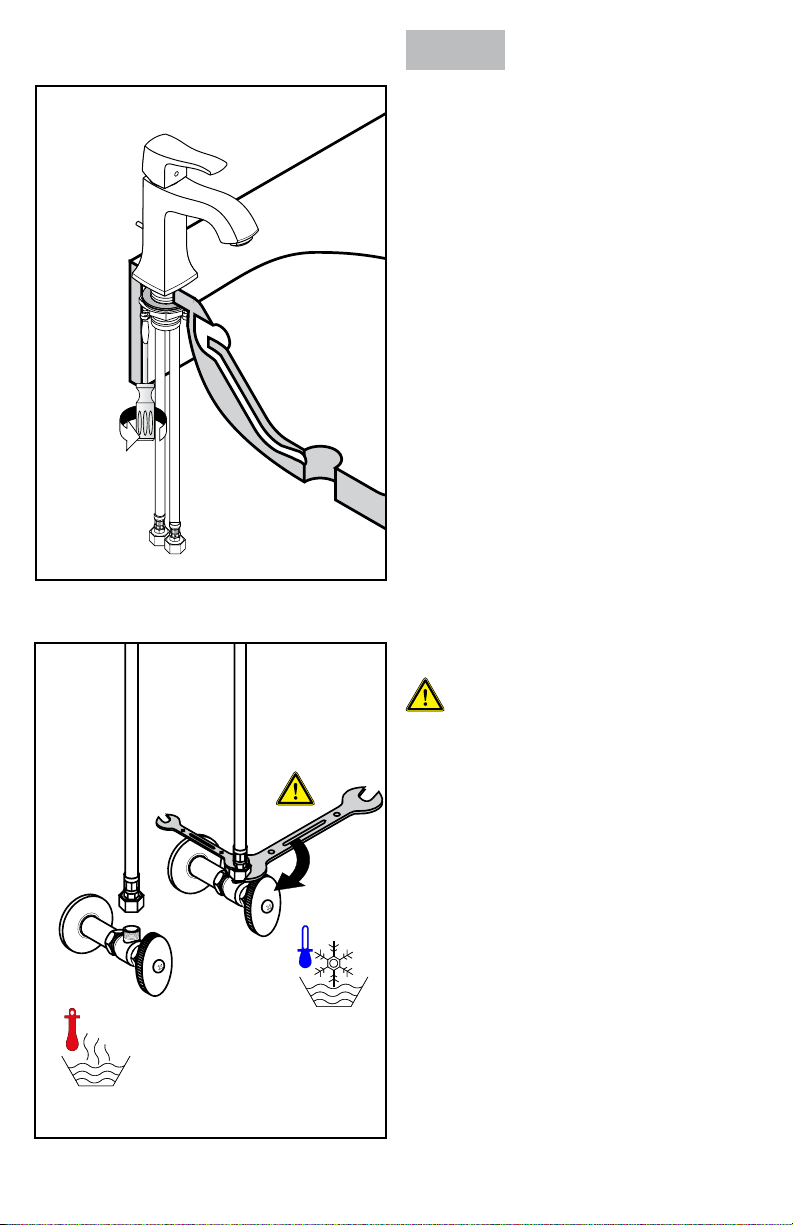

Tighten the tensioning screws.

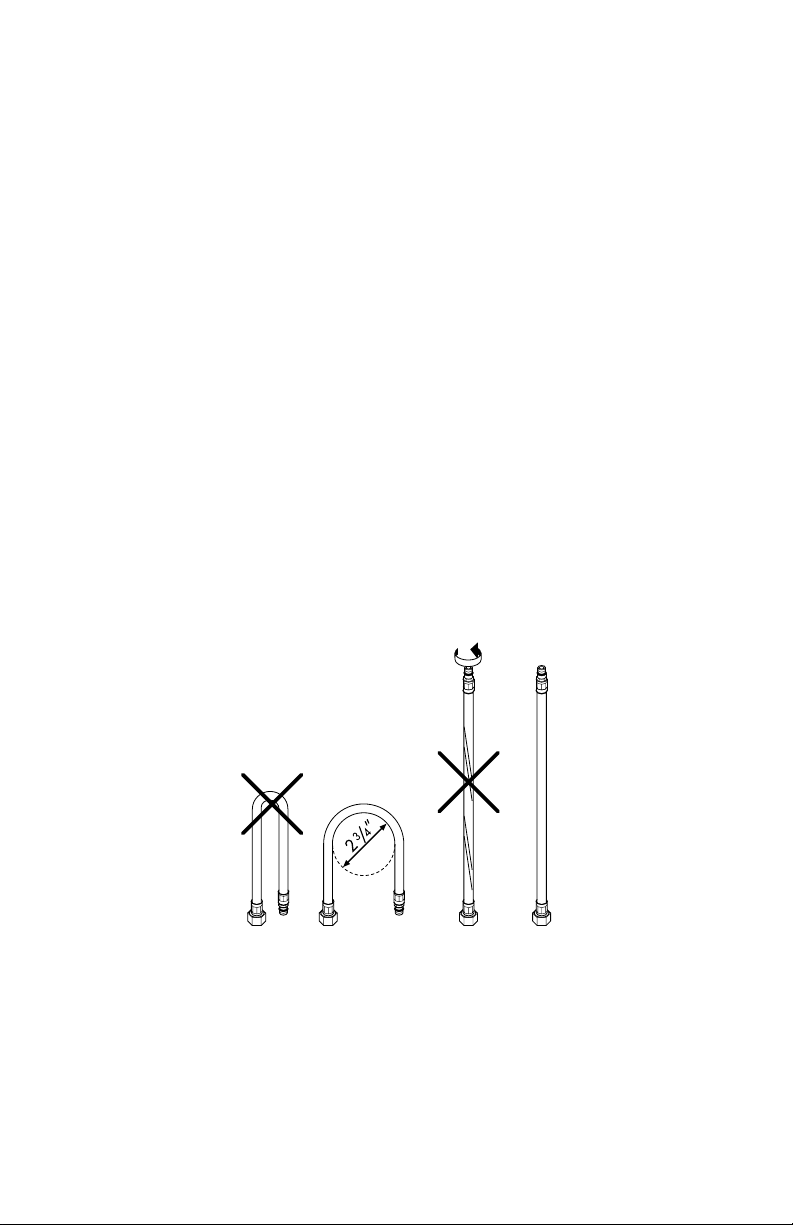

Connect the hoses to the supply stops.
Use two wrenches, as shown, to
prevent hose twisting.
Install the pop-up drain.
Turn on the water and check all connections for
leaks.
Set the high temperature limit stop.
English


Serrez les vis de pression à l’aide d’un tournevis.
Connectez les tuyaux d’arrivée d’eau chaude et
d’eau froide aux butées d’arrêt.
Utilisez deux clés, tel qu’illustré.
Assurez-vous que les tuyaux ne
s’entortillent pas.
Installez l’obturateur à clapet.
Testez le robinet. Vériez l’étanchéité de tous les
raccords.
Réglez la butée limite d’eau chaude (en option).
Apriete los tornillos tensores con un destornillador.
Conecte las mangueras de suministro de agua
caliente y fría a los topes.
Use las dos llaves jas como se ilustra,
No permita las mangueras se
retuerzan.
Instale el drenaje.
Pruebe el grifo. Verique todas las conexiones
para detectar pérdidas.
Ajuste el tope de límite de alta temperatura
(opcional).
EspañolFrançais

10
English
Install the pop-up drain
Remove the plunger.
Unscrew the drain outlet ange from the tee.
Unscrew the tailpiece from the tee.
Wrap the threads with Teon tape. Install the
tailpiece on the tee.
Install the sealing gasket on the ange.
Rest the ange in the sink outlet.
Install the mack gasket, friction ring, retainer nut,
tee, and tailpiece on the ange.
Tighten the retainer nut.
Place the plunger in the drain.
Install the two pivot ball seals on the ball rod.
Install the ball rod on the tee. The end of the rod
must go through the loop in the bottom of the
plunger.
Tighten the pivot ball nut.
Slide the link over end of pull rod. Tighten the
screw.
Test the drain. Reposition the link on the ball rod
if necessary.
When satised, install the spring clip on the ball
rod.

11
Français
Installez l’obturateur à clapet
Retirez le plongeur.
Dévissez la collerette de l’obturateur du raccord
en T.
Dévissez la queue du raccord en T.
Enveloppez les lets avec du ruban de Téon.
Installez la queue sur le raccord en T.
Installez le joint d’étanchéité sur la collerette.
Déposez la collerette dans la sortie de l’évier.
Installez le joint mack, l’anneau de friction, l’écrou
de retenue, le raccord en T et la queue sur la
collerette.
Serrez l’écrou de retenue.
Mettez le plongeur dans l’obturateur.
Installez les deux joints d’étanchéité de
l’articulation à rotule sur la tige à rotule.
Installez la tige à rotule sur le raccord en T.
L’extrémité de la tige doit passer au travers de la
boucle dans le bas du plongeur.
Serrez l’écrou de l’articulation à rotule.
Faites glisser la tringle sur l’extrémité de la tirette.
Serrez la vis.
Testez l’obturateur. Le cas échéant, modiez la
position de la tringle sur la tige à rotule.
Lorsque vous serez satisfait, installez la xation à
ressort sur la tige à rotule.
Instale el tapón elevable
Retire el émbolo.
Desenrosque la brida de salida del drenaje del
tubo en “T”.
Desenrosque la alcachofa del tubo en “T”.
Envuelva las roscas con cinta de Teon. Instale
la alcachofa en el tubo en “T”.
Instale la junta selladora en la brida.
Apoye la brida en la salida del fregadero.
Instale la junta mack, el aro de fricción, la tuerca
de retención, el tubo en “T” y la alcachofa en la
brida.
Apriete la tuerca de retención.
Coloque el émbolo en el drenaje.
Instale los dos sellos de bola del pivote en la
varilla de bola.
Instale la varilla de bola en el tubo en “T”. El
extremo de la varilla debe pasar por el bucle en
la parte inferior del émbolo.
Apriete la tuerca de bola del pivote.
Deslice la articulación sobre el extremo del tira-
dor. Apriete el tornillo.
Pruebe el drenaje. Vuelva a posicionar la articu-
lación sobre la varilla de bola, de ser necesario.
Cuando esté conforme, instale la presilla elástica
en la varilla de bola.
Español

12
Set the High Temperature Limit
Stop (optional)
Lift the handle (1).
Use a 4 mm Allen wrench to push the screw cover
into the handle (2).
Use the 4mm Allen wrench to loosen the handle
screw 4 complete revolutions (3).
Remove the handle (4).
Retrieve the screw cover.
Remove the nut cover.
Turn the stem counter-clockwise.
Remove the handle screw (1).
Remove the high temperature limit stop (2).
Replace the high temperature limit stop so that the
pin on the cartridge is in the desired slot on the
limit stop.
Note: the temperatures given in the diagram
assume a water heater temperature of 140° F, a
cold water temperature of 50°F and a water pres-
sure of 45 PSI.
Replace the nut cover (1).
Replace the handle screw. Use the
Allen wrench to turn the screw 4 revolu-
tions (2).
Replace the handle (1). Tighten the
handle screw (2).
Install the screw cover (3).
English

13
Réglage de la butée limite
d’eau chaude (en option)
Poussez le cache-vis dans la poignée à l’aide
d’une clé hexagonale de 4 mm (2).
Desserrez la vis de la poignée (4 tours complets)
(3).
Enlevez la poignée (4) et retirez le cache-vis.
Enlevez le capot sphérique.
Retirez la vis de la poignée (1).
Enlevez la butée limite d’eau chaude (2).
Remettez en place la butée limite d’eau chaude
de sorte que l’onglet de la cartouche soit dans la
fente voulue de la butée.
Les températures indiquées sur le schéma présup-
posent que la température du chaue-eau est
réglée à 140° F pour l’eau chaude et à 50° F
pour l’eau froide, à raison d’une pression d’arrivée
d’eau de 45 PSI.
Remettez le capot sphérique en place (1).
Réinstallez la vis de la poignée (2). Serrez la vis
(4 tours complets).
Remettez la poignée en place (1). Serrez la vis
(2). Installez le cache-vis (3).
Ouvrez l’eau et vériez le robinet.
Levante el mando (1).
Utilice una llave inglesa de 4 mm Allen para em-
pujar la cobertura de tornillo en el mando (2).
Utilice la llave inglesa de 4 mm Allen para aojar
el tornillo de mando 4 revoluciones completas (3).
Quite el mando (4).
Recupere la cobertura de tornillo. Quite la cober-
tura de tuerca.
Gire el tallo a la izquierda.
Ajuste el tope de límite de alta
temperatura (opcional)
Quite el tornillo de mando (1).
Quiteel tope de límite de alta temperatura (2).
Reemplace la parada alta de límite de tempera-
tura para que el aller en el cartucho estén en la
ranura deseada en la parada de límite.
La nota: Las temperaturas se rindieron el es-
quema asume una temperatura de calentador de
140° F, una temperatura de agua fría de 50°F y
una presión del agua de 45 PSI.
Reemplace la cobertura de tuerca (1).
Reemplace el tornillo de mando. Utilice la llave
inglesa de Allen para girar el tornillo 4 revolucio-
nes (2).
Reemplace el mando (1).
Apriete el tornillo de mando (2).
Instale la cobertura de tornillo (3).
EspañolFrançais

14

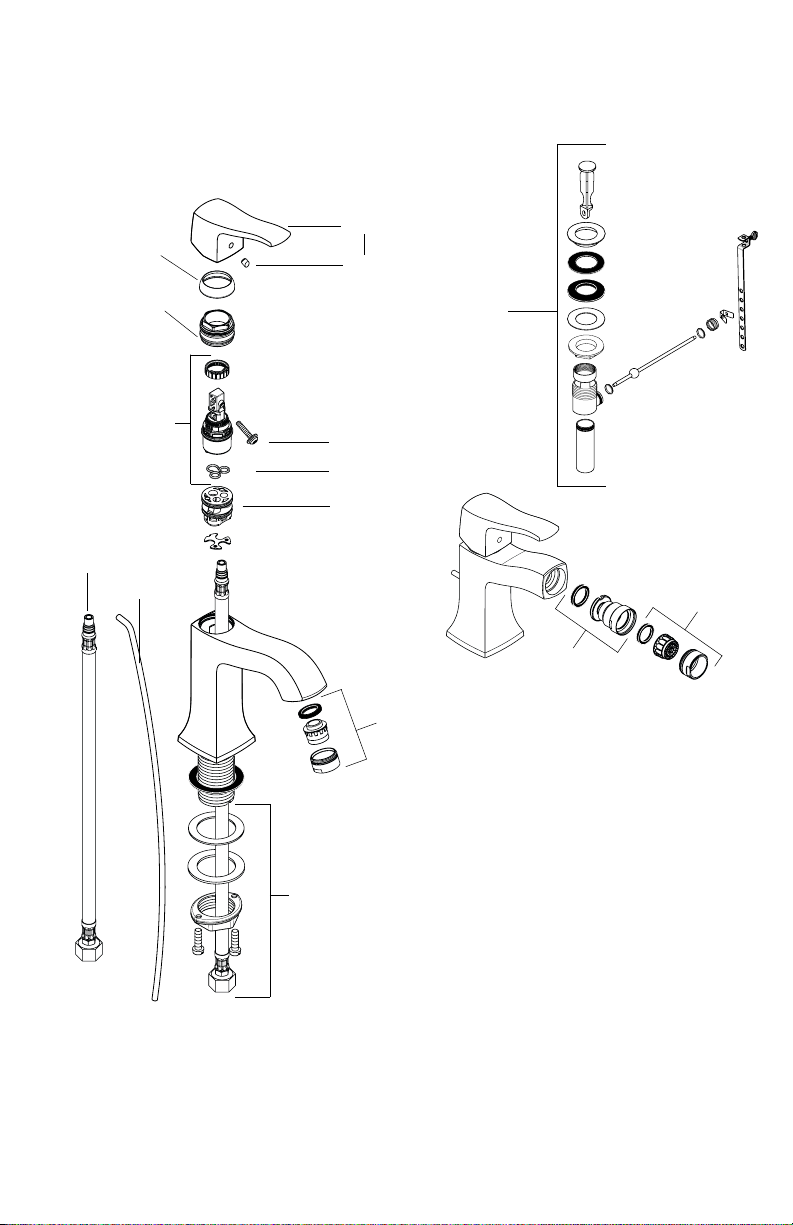

Replacement Parts / Pièces détachées / Repuestos
xx = Finishes / Couleurs / Acabados
00 chrome
2 oil rub bronze
82 brushed nickel
83 polished nickel
2 rubbed bronze
3121xx0
338000
57xx0
131000
883xx0
884000
785000
88000
885000
321001
88744xx0
5140000
203xx0
1312xx0
8850xx0

15
Cleaning Recommendation for Hansgrohe Products
Modern lavatory faucets, kitchen faucets, and showers consist of very dierent materials to comply with the needs of the market with
regard to design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning.
Cleaning Materials for Faucets and Showers
Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points when
cleaning faucets and showers:
Only use cleaning materials which are explicitly intended for this type of application.
Never use cleaning materials which contain hydrochloric, formic, phosphoric, or acetic acid, as they cause considerable dam-
age.
Never mix one cleaning material with another.
Never use cleaning materials or appliances with an abrasive eect, such as unsuitable cleaning powders, sponge pads, or micro
ber cloths.
Cleaning Instructions for Faucets and Showers
Please follow the cleaning material manufacturer’s instructions. In addition, pay attention to the following points:
Clean the faucets and showers as and when required
Use the amount of cleaning product and the amount of time recommended by the manufacturer. Do not leave the cleaner on the
xture longer than necessary.
Regular cleaning can prevent calcication.
When using spray cleaners, spray rst onto a soft cloth or sponge. Never spray directly onto the faucet as droplets can enter
openings and gaps and cause damage.
After cleaning, rinse thoroughly with clean water to remove any cleaner residue.
Important
Residues of liquid soaps, shampoos, and shower foams can also cause damage, so rinse with clean water after using.
Please note: if the surface is already damaged, the eect of cleaning materials will cause further damage.
Components with damaged surfaces must be replaced or injury could result.
Damage caused by improper treatment is not covered under the warranty.
•
•
•
•
•
•
•
•
•

1
Recommandations pour le nettoyage des produits Hansgrohe
Les robinetteries modernes de lavabo, de cuisine et de douche utilisent des matériaux très diérents pour répondre aux besoins du
marché en termes de conception et de fonctionnalité. Certaines règles de base doivent être respectées lors du nettoyage de ces
produits an d’éviter de les endommager ou d’avoir à les retourner.
Produits de nettoyage pour robinetteries et douches
Les acides sont une partie intégrante nécessaire de tous les produits de détartrage; il faut cependant prendre les précautions suivantes
lors du nettoyage des robinets et des douches :
N’utilisez que des produits/articles de nettoyage conçus spéciquement pour les articles de robinetterie et de douche.
N’utilisez jamais de produits/articles de nettoyage contenant de l’acide chlorhydrique, formique, phosphorique ou acétique car
ils pourraient causer des dommages considérables.
Ne mélangez jamais deux produits de nettoyage.
N’utilisez jamais de produits/articles de nettoyage de nature abrasive tels que poudres de nettoyage, tampons-éponge ou
chions microbre non appropriés.
Instructions de nettoyage pour robinetteries et douches
Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils suivants :
Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire.
Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les
articles de robinetterie plus longtemps que nécessaire.
Un nettoyage régulier peut prévenir la formation de dépôts calcaires.
Si vous utilisez des nettoyants en vaporisateur, vaporisez d’abord sur une éponge ou un chion. Ne vaporisez jamais directe-
ment sur un robinet : des gouttelettes pourraient s’inltrer dans les ouvertures et les interstices et endommager celui-ci.
Après le nettoyage, rincez abondamment avec de l’eau propre pour éliminer tout résidu de produit nettoyant.
Important
Les résidus de savon liquide, de shampoing et de mousse pour la douche peuvent également endommager la robinetterie; rincez
donc avec de l’eau propre après utilisation de ces produits.
Veuillez noter : si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus.
Les composants dont la surface est endommagée devraient être remplacés sous peine d’entraîner des blessu-
res.
Les dommages dus à un mauvais traitement ne sont pas couverts par la garantie.
•
•
•
•
•
•
•
•

17
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para satisfacer
las exigencias del mercado respecto al diseño y la functionalidad.
Para evitar daños y reclamaciones hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza posterior.
Para el cuidado de las griferías y las duchas en principio hay que seguir lo siguiente:
Usar sólo detergentes previstos expecícamente para este campo de aplicación.
No aplicar detergentes que contengan hipoclorito sódico, ácido chlorhídrico, fórmico o acético porque pueden causar daños
importantes.
Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente.
Por regla general no se deben mezclar detergentes.
Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microfibra.
Se tienen que seguir siempre las instrucciones de uso de los fabricantes de los detergentes.
La limpieza tiene que ser realizada según la dosicación y el tiempo de actuación, en función del objeto y ajustada a las
necesidades especícas del mismo.
Gracias a una limpieza periódica se pueden evitar las incrustaciones de cal.
No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así, porque el
líquido puede entra en aperturas o hendiduras de la grifería y causar daños.
Después de la limpieza hay que aclarar con suciente agua para eliminar completamente el resto de detergente.
La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.
Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
Con materiales ya dañados la acción de detergentes incrementará el degaste de estos.
Los componentes con superficies dañadas deberán cambiarse, en otro caso se corre el peligro de lesionarse.
Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.
•
•
•
•
•
•
•
•
•
•

Limited Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”).
This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada
after March 1, 1, and installed in either in the United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in
material or workmanship as follows:
Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that
proves defective because of improper workmanship and/or material, under normal installation, use, service and
maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in
timely fashion, Hansgrohe may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following
two sentences. If you are a consumer who purchased the product for use primarily for personal, family or household
purposes, this warranty extends for as long as you own the product and the home in which the product is originally
installed. If you purchased the product for use primarily for any other purpose, including, without limitation, a
commercial purpose, this warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products,
and (ii) for 5 years, with respect to Axor products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents
or “no-rinse” cleaning products, or the use of the product in any manner contrary to the product instructions; or (3)
conditions in the home such as excessive water pressure or corrosion.
C.Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service
(including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the
product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Rubbed Bronze nish is subject to a 3-year limited warranty. Chrome and all PVD nishes are covered by the
limited lifetime warranty.
G. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include
replacement lters.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
142 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
142 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455

When warranty service is completed, any repaired or replacement product or part will be returned to you postage
prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE
PRICE) AS PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER.
HANSGROHE NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY
OTHER OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT. HANSGROHE SHALL
NOT BE LIABLE TO PURCHASER OR ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR
CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED
WARRANTY (INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. This warranty gives you specic legal rights, and you may also have other rights
that vary from state to state.
TO THE EXTENT PERMITTED BY LAW, ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE DURATION OF THE EXPRESS
WARRANTY.
Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not
apply to you. You may be required by law to give us a reasonable opportunity to correct or cure any failure to
comply before you can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible
defect. Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and
maintenance of this product. If you have questions at any time about the use, installation or performance of your
Hansgrohe product, or this warranty, please write us or call us toll-free at 800-334-0455.

Hansgrohe, Inc. • 140 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. 770-30-880 • Fax 770-30-887
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 0482221 • Revised 05/2011
