Hans Grohe AXOR Montreux Showerpipe 16572 1 Series Instruction Manual

Montreux Showerpipe
16572xx1
16574xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate
16572xx1 2.0 GPM (7.6 L/min) max.
16574xx1 1.8 GPM (6.8 L/min) max.
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• Inspect the product before installation. Claims for
shipping damage made after installation will not be
honored.
• The installation dimensions shown in this installation
instruction are ideal for people of approximately
6' in height. The dimensions can be changed if
required. In this case, the minimum ceiling height
of 93⅛" from the standing surface, and all other
measurements, must be changed.
• The installer must ensure that the entire area of the
wall to which the mounting plate is to be mounted,
is flat (no protruding grout joints or tiles). He should
also make sure that the wall is strong enough to
support the showerpipe.
• The enclosed screws and anchors are suitable for
a solid surface wall. If installing in a fiberglass or
acrylic shower unit, install header boards at the
mounting points.
• The thermostatic mixing valve is for use with
showerheads rated at 1.3 GPM (4.9 L/min) or
higher.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum output
temperature can be no higher than 112° F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale
16572xx1 2.0 GPM (7.6 L/min)
16574xx1 1.8 GPM (6.8 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les dimensions d‘ installation données dans la notice
de montage sont idéales pour une personne de
1800 mm (ca. 6') de hauteur et doivent être ajustées
selon le besoin. A ce sujet il faut tenir compte, pour
un changement de hauteur, que la côte minimum
donnée de 2364 mm (93⅛ po) à partir de la base
du receveur change et la modification du montage
sera à prendre en considération.
• Lors du montage du produit par un ouvrier qualifié, il
faut faire attention à ce que la surface de fixation soit
plane sur toute son étendue (aucun dépassement de
joint ni de carrelage), que la construction de la paroi
Français
soit adaptée à l‘installation du produit et surtout ne
présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• Ce mitigeur thermostatique est à utiliser avec des
pommes de douches ayant un débit de 1.3 GPM
(4.9 L/min) ou supérieur.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet
de douche ne doit pas excéder 120°F. Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

4
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo
16572xx1 2.0 GPM (7.6 L/min)
16574xx1 1.8 GPM (6.8 L/min)
* Debe conocer y cumplir todos los códigos locales aplica-
bles para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Antes del montaje se debe examinarse el
producto contra daños de transporte. Después
de la instalación no se reconoce ningún daño de
transporte o de superficie.
• Las medidas indicadas en las instrucciones de
montaje resultan ideales para personas de 1800
mm (ca. 6') de altura, por lo que deberán ajustarse
siempre que sea necesario. En este sentido, es
importante tener en cuenta que, en caso de
modificación de la altura de montaje, será necesario
respetar el requisito de 2364 mm (93⅛") de altura
mínima desde la base de la ducha y observar las
medidas de conexión.
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
Español
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente
puntos débiles. Los tornillos y tacos adjuntos son
sólo apropiados para hormigón. En el caso de
otras estructuras murales se deberán considerar las
indicaciones del fabricante de tacos.
• El mezclador termostático está diseñado para uso
con cabezales de ducha calificados a 1.3 GPM
(4.9 L/min) o más.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F. En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha no
debe exceder los 112°F.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.

5
Suggested Installations / Suggestions d'installation / Sugerencias de instalación
Tools Required / Outiles Utiles /
Herramientas Útiles
17 mm
24 mm
30 mm
27 mm
2 mm
3 mm
4 mm
92⅛"
85¼"
26°
26°
42½"
max.
12⅛"
NPT ½
17¾"
¼"
7"
6"
2½"
Ø2⅜"
48¾"
min. 93⅛"
Ø⅞"
Ø9⅝"
Ø3½"
43¼"
10¼"
6¾"
¼" / 6 mm

English Français Español
6
Rough-in / Pièce intérieure / Piezas interiores
Install ½" NPT female fittings,
recessed ⅝" (16 mm) behind the
surface of the finished wall, for the
hot and cold water supplies.
Installez deux raccords femelles
filetés NPT de ½ po NPT, encastré
à ⅝ po (16 mm) à l’intérieur de la
surface du plafond fini.
Instale dos conexiónes hembras
NPT de ½", embutidan ⅝" (16 mm)
detrás de la superficie de la pared
acabada.
The fittings should be 6¾" (170 mm)
apart on center.
For proper operation of the ther-
mostatic mixer, the hot supply must
be on the left and the cold supply
must be on the right.
Install the finished wall. Make sure
that the wall is watertight.
Les raccords devraient être à
6¾ po (170 mm) part sur le centre.
Pour l’opération correcte de la rob-
inet thermostatique, la provision
chaude doit être sur la gauche et
la provision froide doit être sur la
droite.
Installez la surface finie de mur.
S’assurez que le mur est étanche.
Los conexiónes quedan una distan-
cia de 6¾" (170 mm) del centro.
Para la operación apropiada
de la válvula termostática, el
suministro caliente debe estar a la
izquierda y el suministro frío debe
estar a la derecha.
Instale la pared terminada.
Aségurese de que la pared es
hermética.
6¾"
170 mm
⅝"
16 mm

English Français Español
7
Installation / Installation / Instalación
Wrap the threads on the NPT ½
side of the s-union with plumber's
tape.
Screw the s-unions into the female
fittings.
Enveloppez les filets sur l’extrémité
de ½ NPT du raccord union en S
avec du ruban plomberie.
Vissez les raccords unions en S
dans les raccords femelles.
Envuelva las roscas sobre el lado
de ½ NPT de la junta tipo s con
cinta de plomería.
Enrosque las juntas tipo s en las
conexiones hembra.
The end of the s-union should ex-
tend 1⅝"-1¾" (40-44 mm) outside
the surface of the finished wall.
Une partie de 1⅝ - 1¾ (40-44 mm)
po de l’extrémité du raccord union
en S doit se trouver à l’extérieur de
la surface du mur fini.
El extremo de la junta tipo s debe
sobresalir 1⅝" - 1¾" (40-44 mm)
por fuera de la superficie de la
pared terminada.
1⅝"-1¾"
1⅝"-1¾"
40 - 44 mm
1 2
1
2
24 mm

English Français Español
8

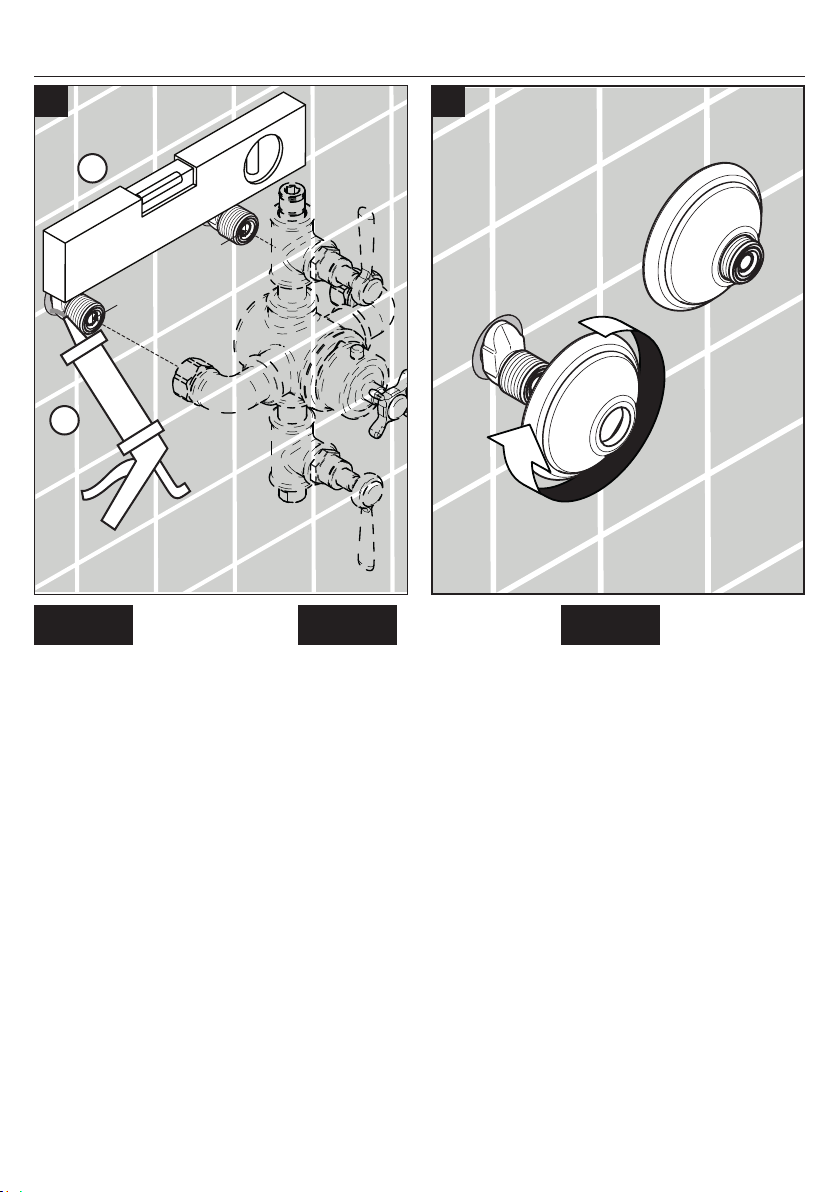

Make sure that the s-unions are
level.
Seal the wall around the female
fittings using waterproof sealant.
 Failure to seal the wall
may lead to water
damage.
Assurez-vous que les raccords
unions en S soient de niveau.
Scellez le mur autour des raccords
à l’aide d’un agent d’étanchéité.
 Si le mur n’est pas scellé,
l’eau pourrait causer des
dommages.
Asegúrese de que las uniones tipo
s estén niveladas.
Selle la pared alrededor de
las piezas con un sellador
impermeable.
 Si no se sella la pared,
pueden producirse
daños por acción del
agua.
Install the escutcheons. Installez les écussons. Instale los escudos.
6¾" (170 mm)
3 4
1
2

English Français Español
9

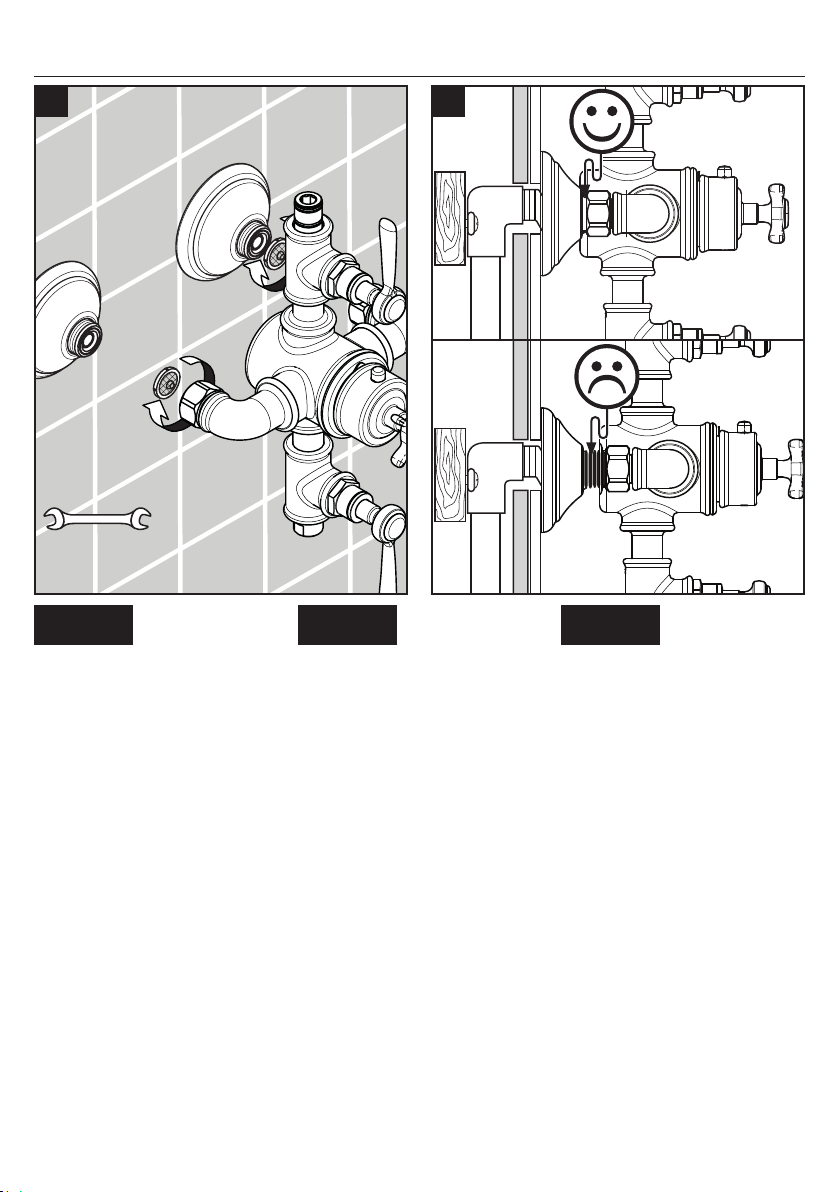

Connect the valve body to the
s-unions. Do not over-tighten the
nuts.
Raccordez le corps de valve aux
raccords unions en S. Ne serrez
pas les écrous excessivement.
Conecte el cuerpo de la válvula
a las uniones tipo s. No apriete
excesivamente las tuercas.
The s-union should not be visible. Le raccord union en S ne devrait
pas être visible.
La union tipo s no debería ser
visible.
5 6
30 mm
12.5 ft-lb
17 Nm

English Français Español
10

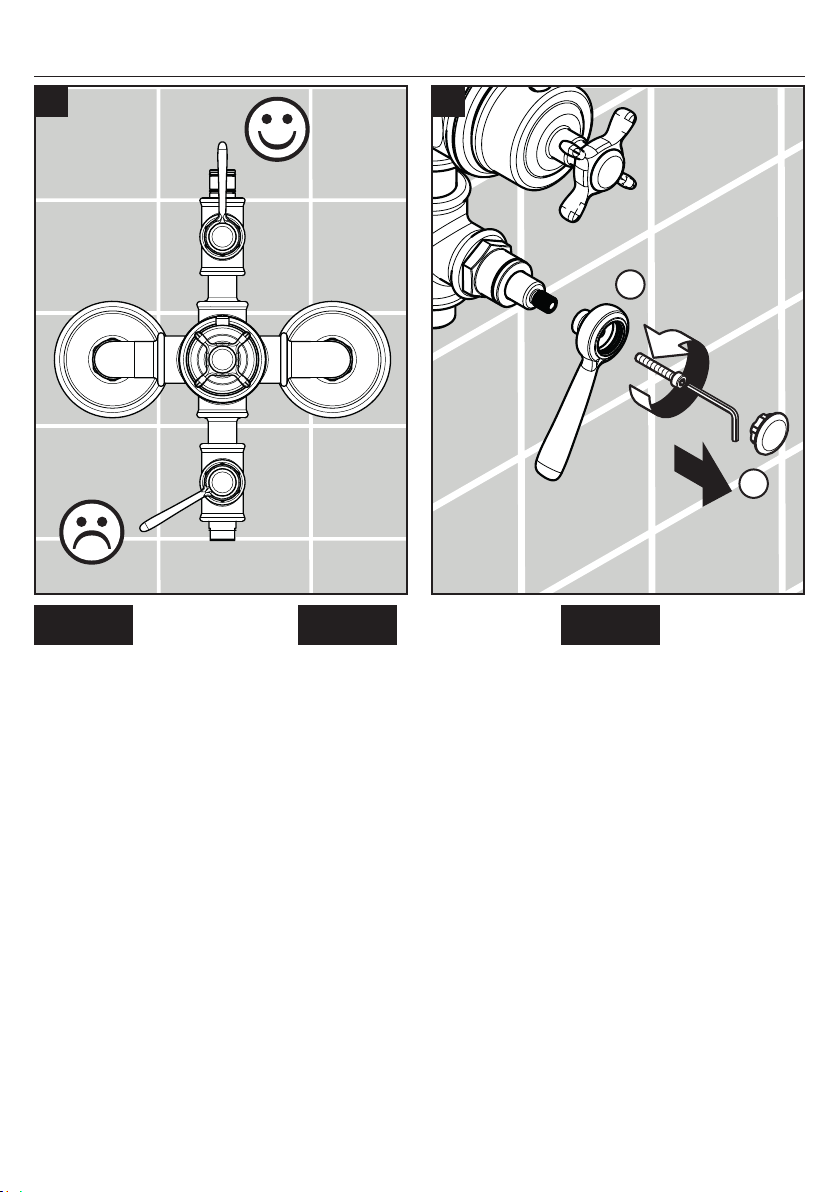

Inspect the alignment of the vol-
ume control handles.
Inspectez l’alignement des
poignées.
Inspeccione la alineación de los
asideros.
If necessary, remove the handle. Si ce n’être pas satisfaisant,
enlèvez la poignée.
Si no es satisfactorio, quite la
manija.
7 8
1
2
3 mm

English Français Español
11

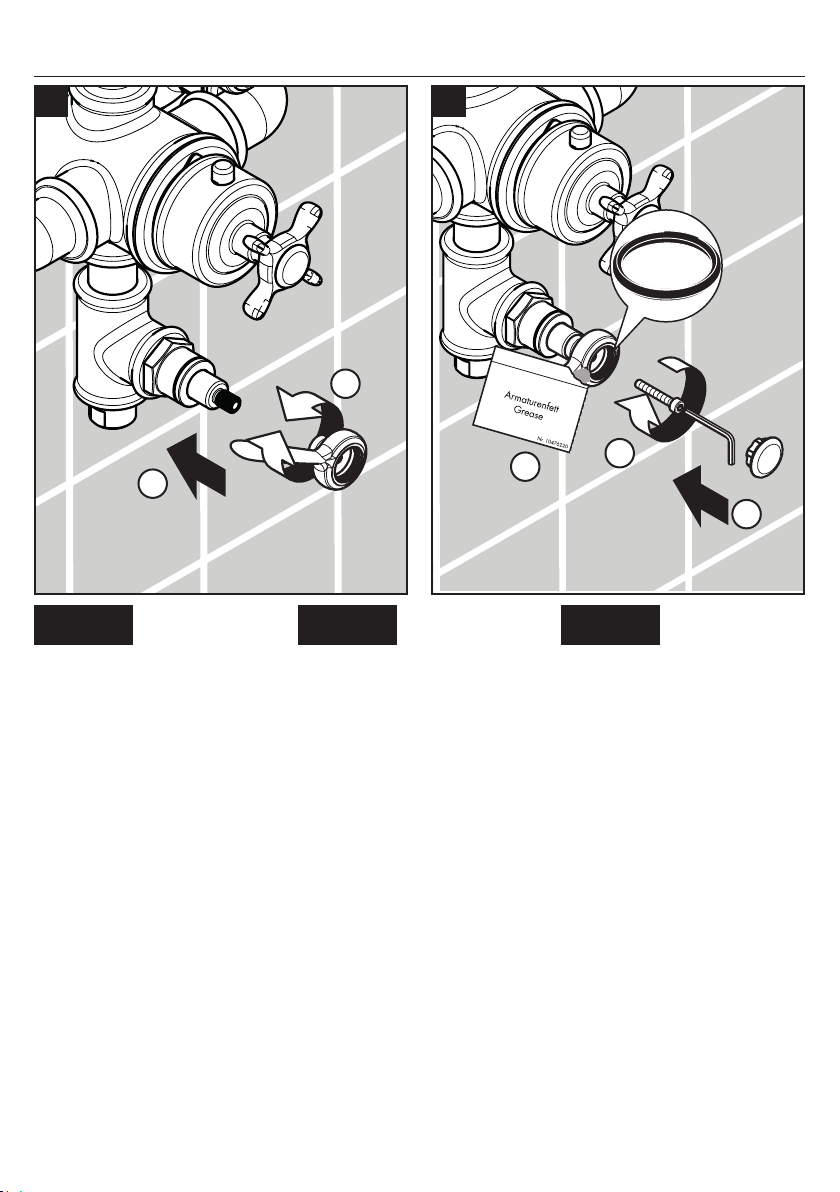

Rotate the handle slightly.
Reinstall the handle.
Repositionnez la poignée.
Installez la poignée.
Recoloque la manija.
Instale la manija.
Lightly lubricate the handle o-ring
using white plumber's grease.
Install the screw cover.
Lubrifiez légèrement le joints
toriques à l’intérieur de poignée
en utilisant de la graisse de
plomberie blanche.
Installez les bouchons.
Lubrique levemente la junta dentro
de la manijas utilizando grasa
blanca para plomería.
Instale los botones.
1
2
2
3
16 x 2
910
1
3 mm
3 ft-lb
4 Nm

English Français Español
12
Lubrifiez les joints toriques sur le
bras de douche.
Installez le douille.
Installez le bras de douche sur le
colonne montante.
Lubrique las juntas toroidales en el
brazo de ducha.
Installez el castillo.
Presione el brazo de ducha en la
tubería de subida.
Lubricate the o-rings on the shower
arm.
Install the bushing.
Install the shower arm on the riser.
1
2
3
11 12

English Français Español
13

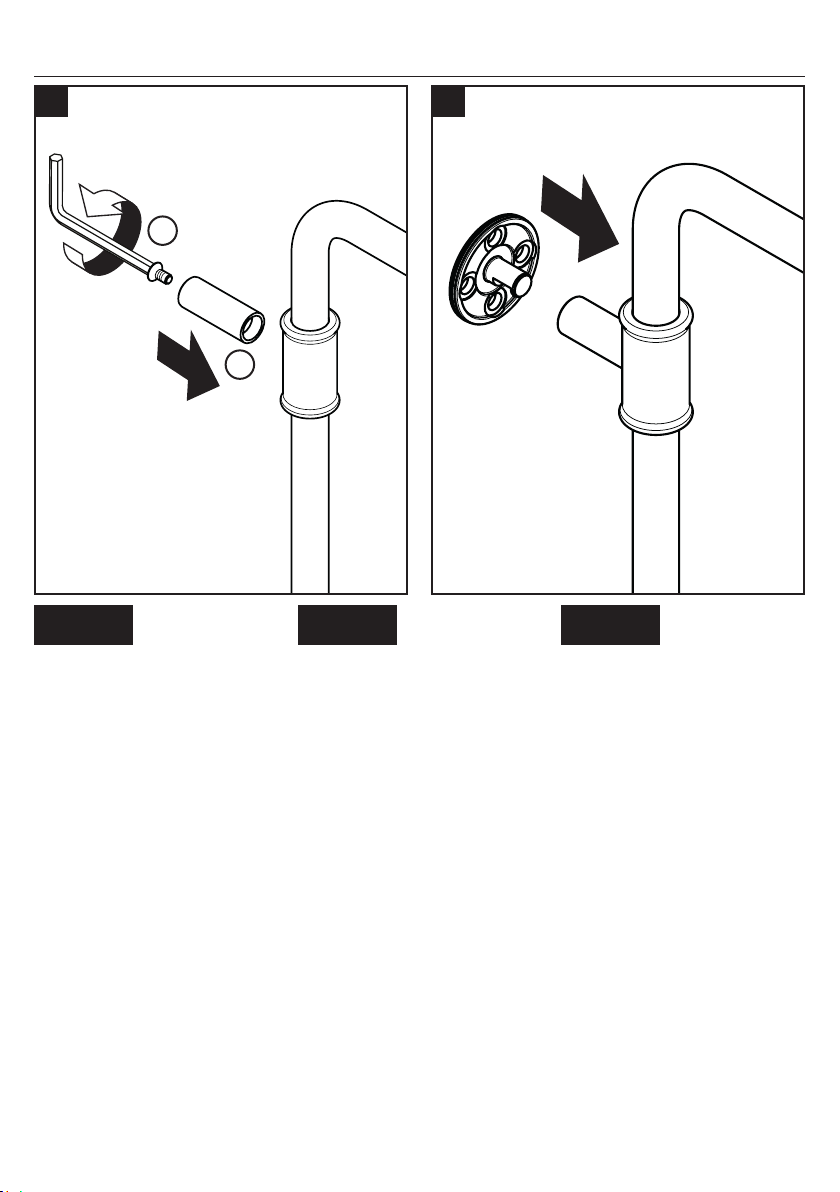

Install the sleeve. Installez la douille. Instale el casquillo.
Push the mounting piece into the
sleeve.
Poussez la plaque de montage sur
la douille.
Empuje la pieza de montaja al
casquillo.
1
2
4mm
3 ft-lb
4 Nm
13 14

English Français Español
14
Lubricate the o-rings on the riser.
Install the riser on the mixer.
Lubrifiez les joints toriques sur le
mitigeur.
Installez la colonne montante sur
le mitigeur.
Lubrique las juntas toroidales en la
válvula mezcladora.
Instale tubería de subida a la
válvula mezcladora.
Make sure that the riser is level.
Mark the positions of the screw
holes.
Assurez-vous que la colonne
montante soit de niveau.
Marquez les positions des trous de
vissage.
Asegúrese de que la tubería de
subida quede nivelada.
Marque las posiciones de los
orificios de los tornillos.
2
1
2
15 16
Nr. 10476220
Armaturenfett
Grease
1

English Français Español
15
Remove the riser. Retirez la colonne montante. Retire la tubería de subida.
Cover the mixer assembly.
Drill the holes for the mounting
plate using a ¼" (6 mm) bit.
Install the anchors.
Seal the wall around the anchors
with waterproof sealant.
Failure to seal the wall may result
in water damage.
Retirez la plaque de montage.
Percez les trous pour la plaque
de montage à l’aide d’un foret de
6 mm (¼ po).
Installez les chevilles.
Scellez le mur autour des chevilles
à l’aide d’un agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer des
dommages.
Retire la pieza de montaje.
Perfore los orificios para la placa
de montaje con una broca de
6 mm (¼").
Instale los pernos de anclaje.
Selle la pared alrededor de los
pernos de anclaje con un sellador
impermeable.
Si la pared no se sella, pueden
producirse daños por acción del
agua.
1
2
3
4
17 18
Ø6 mm
¼"

English Français Español
16

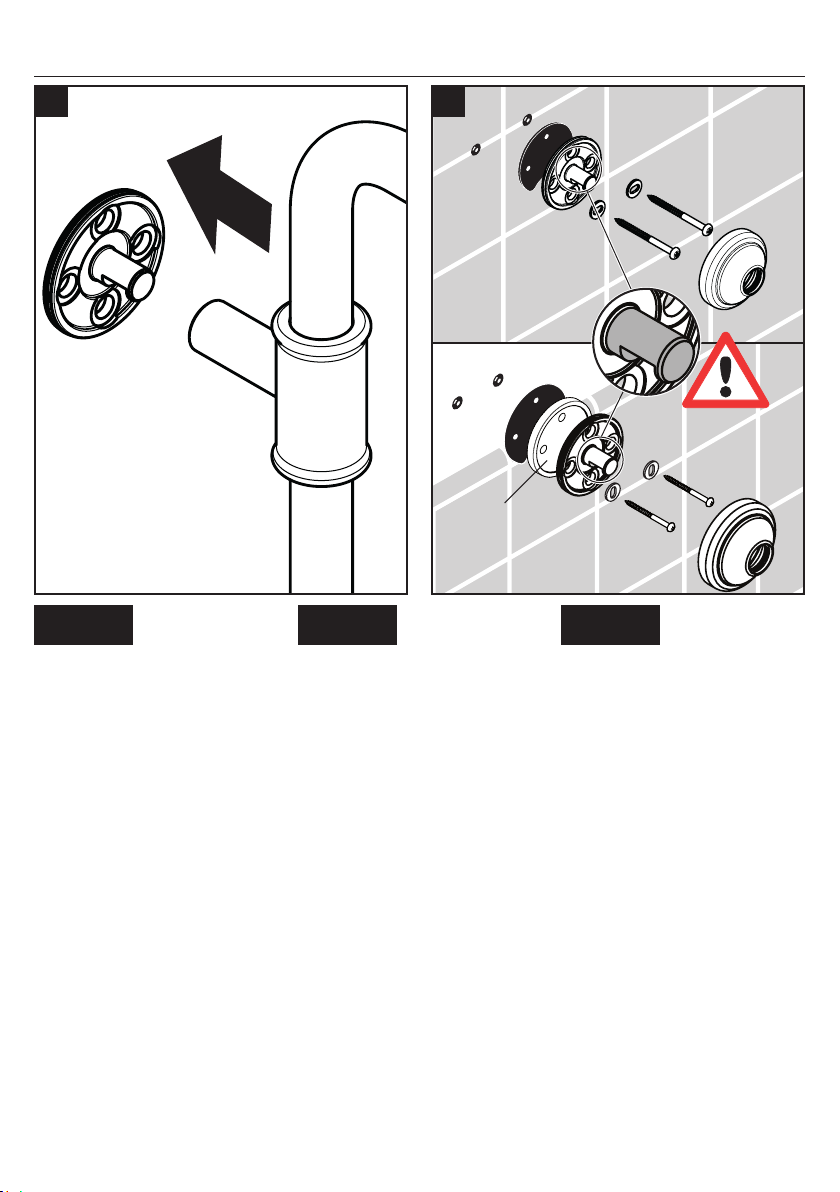

Remove the mounting piece. Retirez la plaque de montage. Retire la placa de montaje.
Install the shower arm mounting
plate using the included screws
and washers.
OR
If the tile does not go all the way
up the wall, install the mounting
plate with the tile matching disk,
#95239000.
Install the escutcheon.
Installez la plaque de montage du
bras de douche en utilisant les vis
et rondelles fournies.
OU
Si les carreaux ne couvrent pas la
surface jusqu’au plafond, installez
la plaque de montage avec le
disque adaptateur, #95239000.
Installez le rosace.
Instale la placa de montaje del
brazo de ducha utilizando las
arandelas y los tornillos incluidos.
O
Si el azulejo no va hasta arriba
de la pared, instale la placa de
montaje con el disco que coincida
con el azulejo № 95239000.
Instale el embellecedor.
95239000
19 20

English Français Español
17
Push the riser firmly over the valve
outlet.
Installez la colonne montante sur
le mitigeur.
Instale la tubería de subida en la
mezcladora.

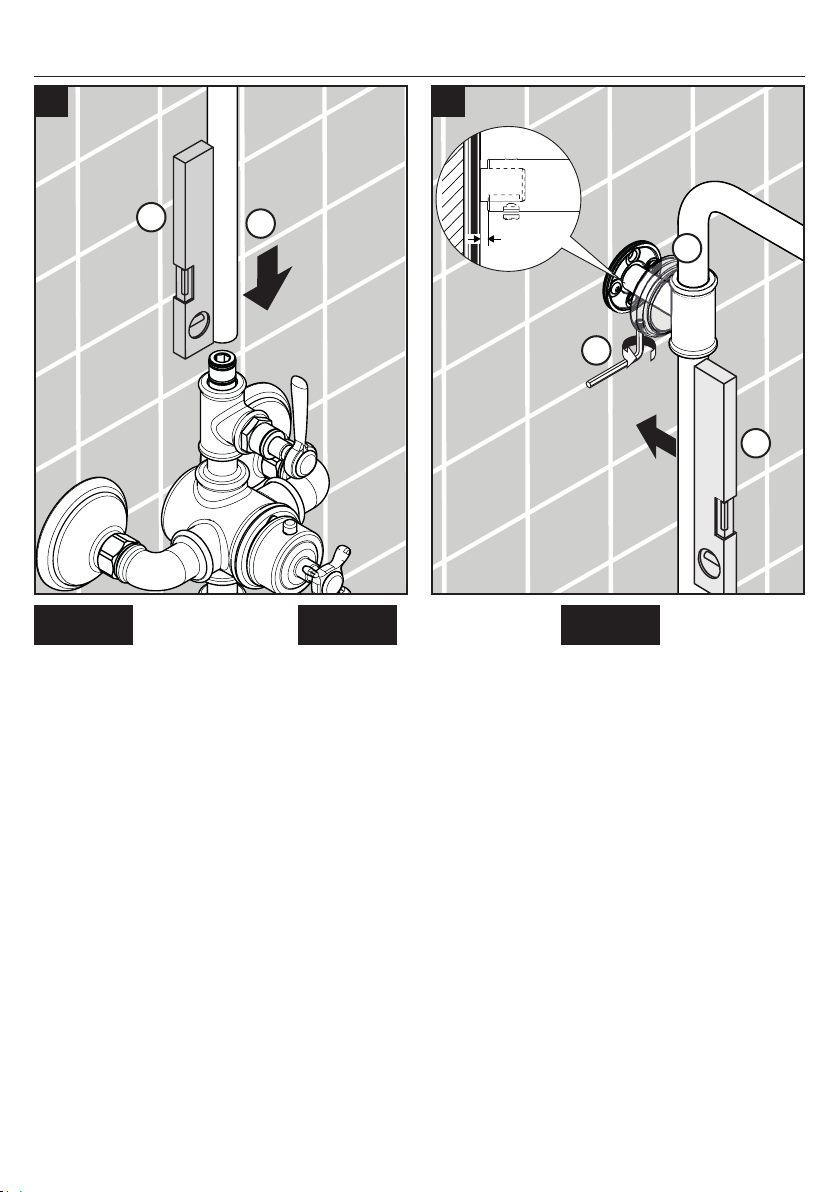

Make sure that the riser is level.
Tighten the screw using a 3 mm
Allen wrench.
Push the escutcheon over the
mounting piece.
Assurez-vous que la colonne
montante soit de niveau.
Serrez la vis à l’aide d’une clé
hexagonale de 3 mm.
Poussez l’écusson sur la plaque de
montage.
Asegúrese de que la tubería de
subida quede nivelada.
Apriete el tornillo con una llave
Allen de 3 mm.
Conecte el escudo a la placa de
montaje.
0 - ³⁄₁₆"
0 - 5 mm
12
1
2
3
3 mm
3 ft-lb
4 Nm
21 22

English Français Español
18

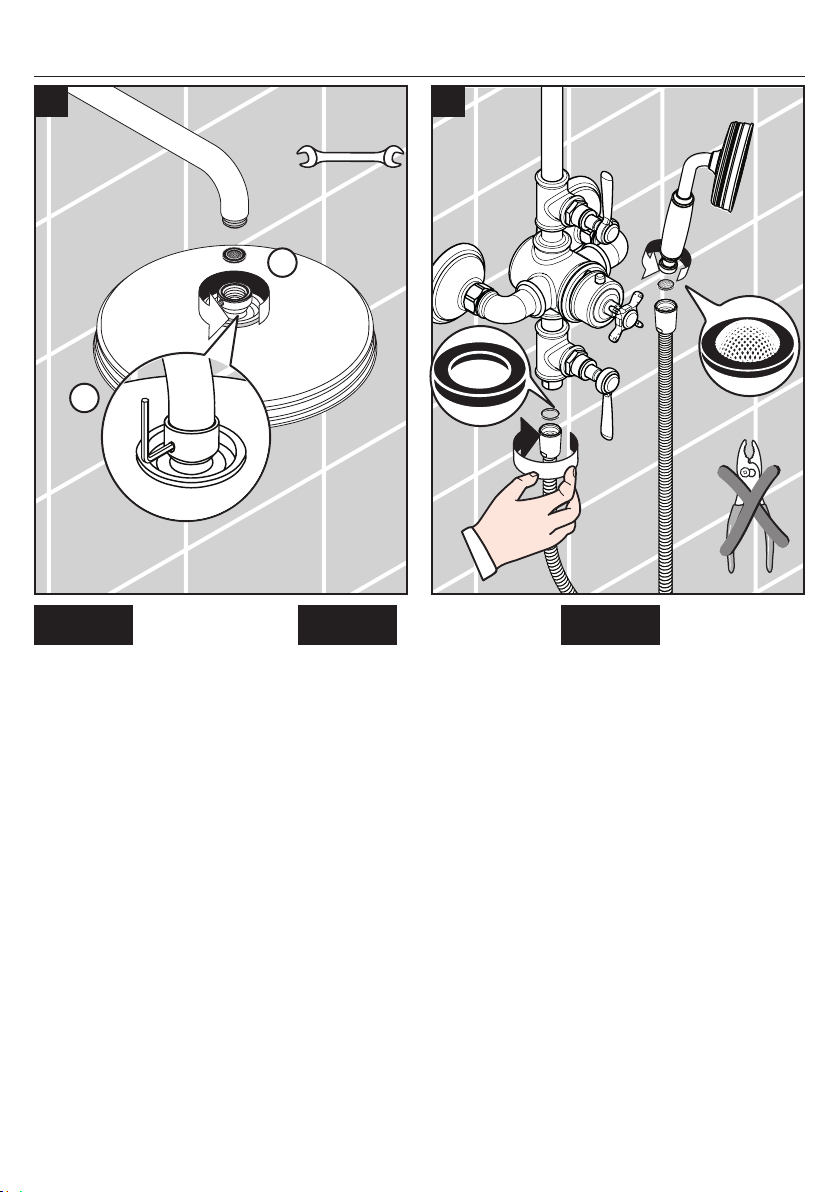

Loosen the showerhead screw.
Install the showerhead.
Tighten the screw.
Enlevez la vis de la pomme de
douche.
Installez la pomme de douche sur
le bras de douche.
Serrez la vis.
Quite el tornillo de la ducha
cabezal.
Instale la ducha cabezal en el
brazo de ducha.
Apriete el tornillo.
Place the black rubber hose wash-
er in one end of the hose. Screw
this end to the handshower port on
the valve.
Place the screen washer in the
other end of the hose. Screw this
end to the handshower.
Place the handshower in the
holder.
Placez la rondelle de tuyau en
caoutchouc noir dans l’une des
extrémités du tuyau. Vissez cette
extrémité du tuyau à la sortie pour
douchette sur la valve.
Placez le tamis dans l’autre
extrémité du tuyau. Vissez cette
extrémité à la douchette.
Placez la douchette dans son
support.
Coloque la arandela de goma
negra en un extremo de la
manguera. Enrosque este extremo
al puerto de la ducha de mano en
la válvula.
Coloque la arandela de filtro en
el otro extremo de la manguera.
Enrosque este extremo a la ducha
de mano.
Coloque la ducha de mano en el
soporte.
1
2
17 mm
7.4 ft-lb
10 Nm
23
2 mm
0.7 ft-lb
1 Nm
24

19

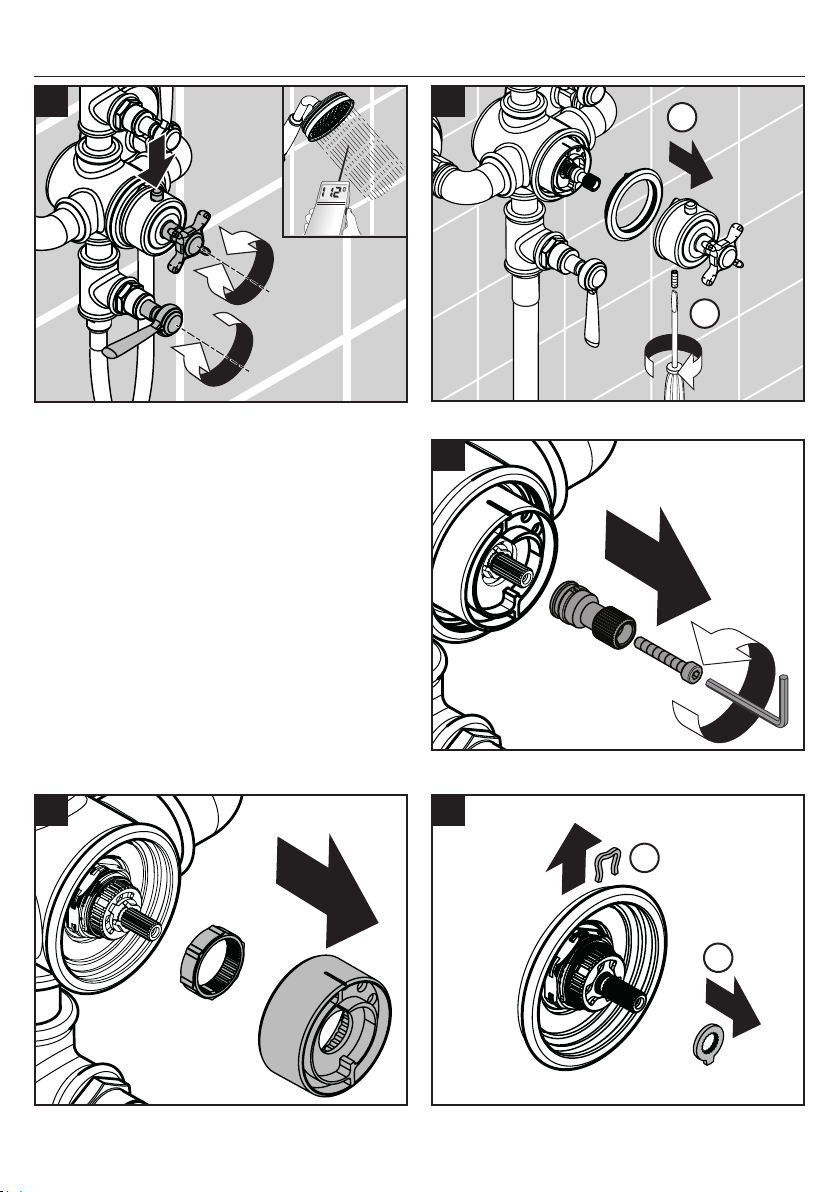

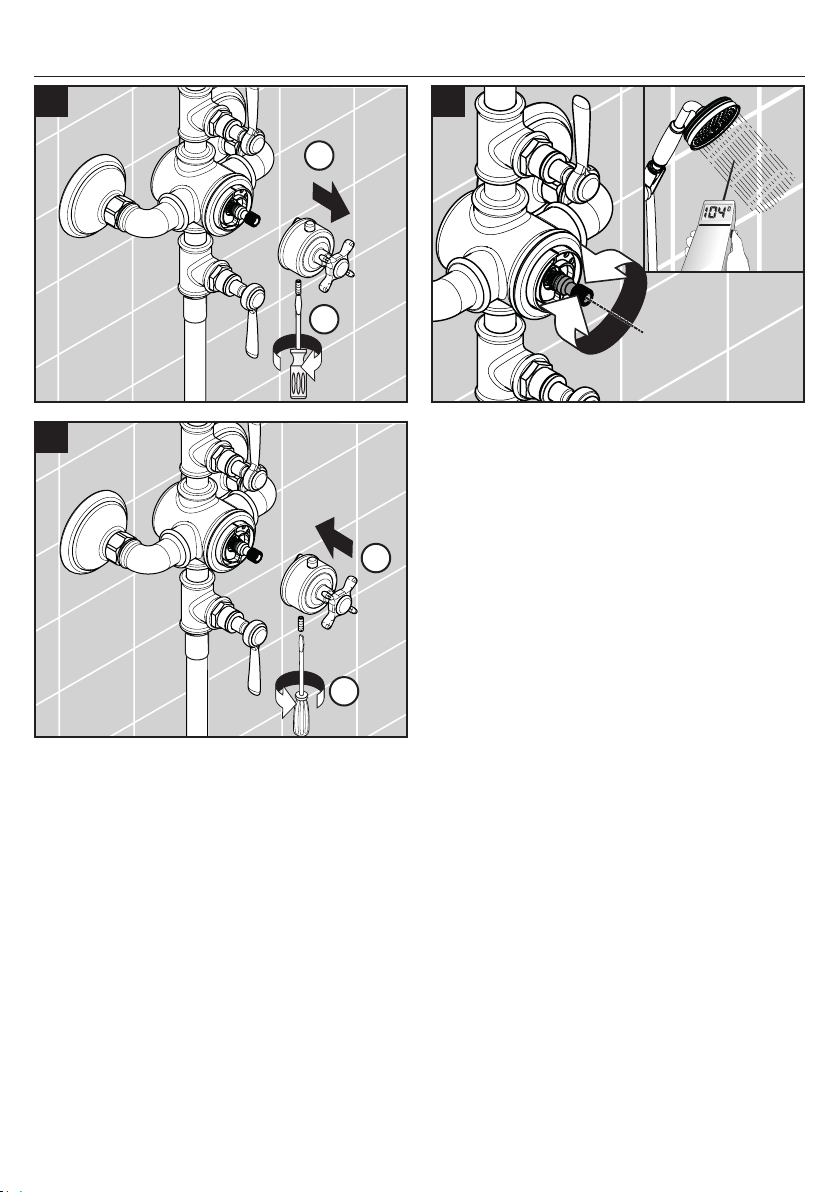

Justify the handle / Réglez la poignée / Ajuste la manija
1
2
1
2
1 2
3

20
Set the high temperature limit stop / Réglez la butée de limite d’eau chaude / Fije
el tope de límite de alta temperatura
**To prevent scald injury, the maximum output temperature
of the shower valve should be no higher than 120°F. In
Massachusetts, the maximum output temperature of the
shower valve can be no higher than 112°F.
**Pour empêcher des blessures par ébouillantement, la
température de sortie maximale du robinet de douche ne
doit pas excéder 120°F. Au Massachusetts, la tempéra-
ture de sortie maximale du robinet de douche ne doit pas
excéder 112°F.
**Para evitar escaldaduras, la máxima temperatura de salida
de la válvula de la ducha no debe exceder los 120°F.
En Massachusetts, la máxima temperatura de salida de la
válvula de la ducha no debe exceder los 112°F.
1
2
1
2
3 mm
1 2
3
4 5
