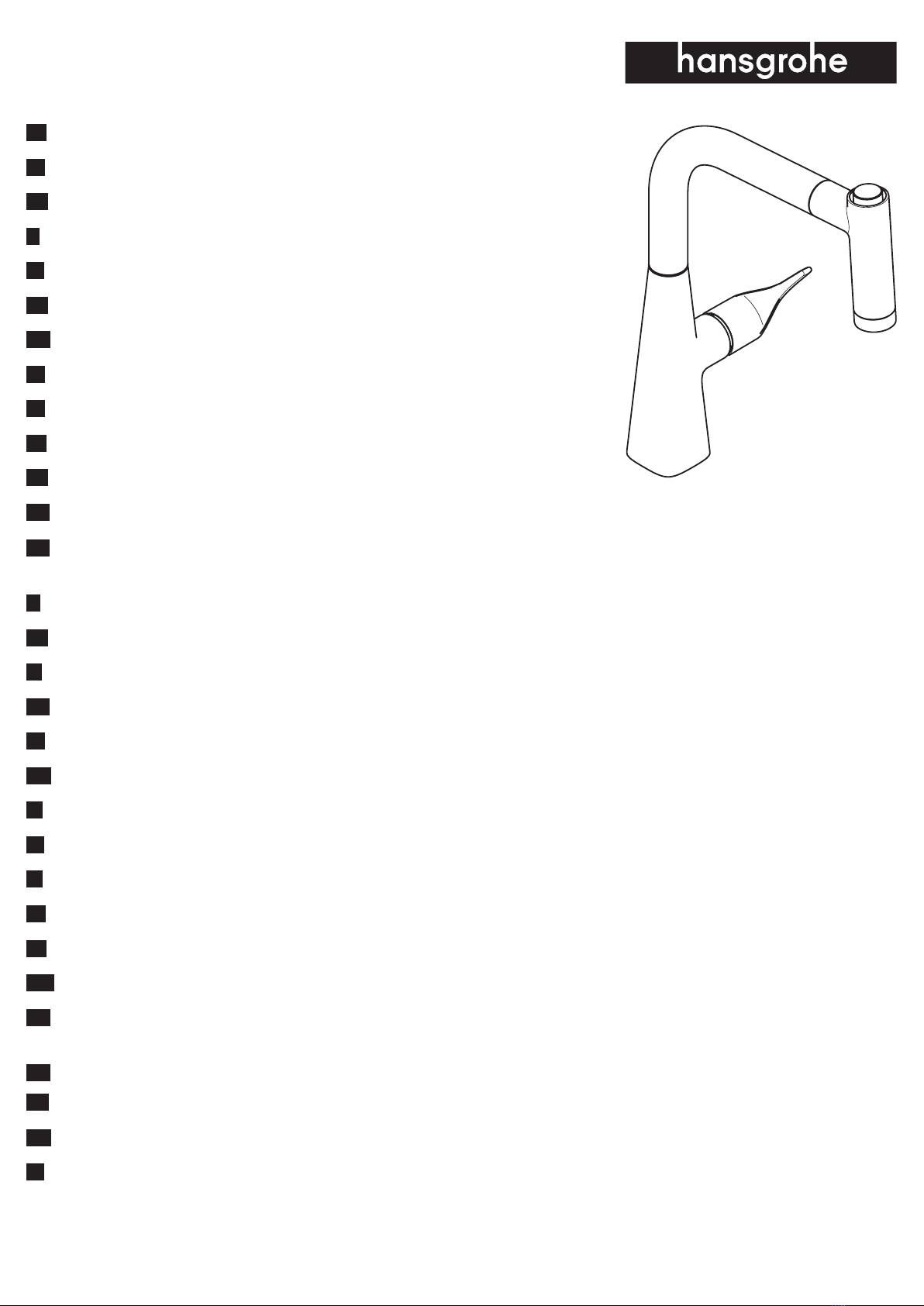

Metris M71 220 2jet
73800XXX
Metris M71 220 2jet Eco
73823000

2
Deutsch
Montage (siehe Seite 32)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• 73823000: Bei Problemen mit dem Durchlauferhitzer oder wenn mehr
Wasserdurchsatz gewünscht wird, kann der EcoSmart® (Durchflussbegrenzer),
der hinter dem Luftsprudler sitzt, entfernt werden. (siehe Seite 40)
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 40)
Einstellen der Warmwasserbegrenzung. In Verbindung mit Durchlauferhitzern ist
eine Warmwassersperre nicht zu empfehlen.
Wartung (siehe Seite 39)
Rückflussverhinderer müssen gemäß EN 806-5 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
Maße (siehe Seite 38)
Durchflussdiagramm (siehe Seite 39)
 Normalstrahl
 Brausestrahl
 Normalstrahl ohne EcoSmart®
 Brausestrahl ohne EcoSmart®
Serviceteile (siehe Seite 40)
XXX = Farbcodierung
000 = Chrom
800 = Stainless Steel Optic
Sonderzubehör (nicht im Lieferumfang enthalten)
Verlängerung #43333000 (siehe Seite 35)
Reinigung (siehe Seite 37)
Bedienung (siehe Seite 36)
• Hansgrohe empfiehlt, morgens oder nach längeren Stagnationszeiten den
ersten halben Liter nicht als Trinkwasser zu verwenden.
• Beim Öffnen der Armatur über den Hebelgriff kann kurzzeitig minimal Wasser
am Auslauf austreten.
Prüfzeichen (siehe Seite 39)
Störung Ursache Abhilfe
Wenig Wasser - Luftsprudler verkalkt, verschmutzt - Luftsprudler reinigen / austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Wasseraustritt am Befestigungsschaft - Anschlussschläuche nicht ganz in den Grundkörper
eingeschraubt
- Anschlussschläuche von Hand festziehen
- O-Ring am Anschlussschlauch defekt - O-Ring austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch eingestellt - Warmwasserbegrenzung einstellen

3
Français
Montage (voir pages 32)
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant
le transport Après le montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être
respectées.
• 73823000: En cas de problèmes avec le chauffe-eau, ou bien si le débit
d'eau doit être plus important, il est possible d'enlever l'EcoSmart® (limiteur de
débit) se trouvant derrière l'aérateur. (voir pages 40)
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide acétique!
Etalonnage (voir pages 40)
Réglage de la limitation d'eau chaude. En liaison avec les chauffe-eau, un blocage
de l'eau chaude n'est pas recommandable.
Entretien (voir pages 39)
Les clapets anti-retour doivent être examinés régulièrement conformément à la
norme EN 806-5 ou conformément aux dispositions nationales ou régionales
quant à leur fonction (au moins une fois par an).
Dimensions (voir pages 38)
Diagramme du débit (voir pages 39)
 Jet de pluie
 Jet d'eau
 Jet de pluie sans EcoSmart®
 Jet d'eau sans EcoSmart®
Pièces détachées (voir pages 40)
XXX = Couleurs
000 = Chromé
800 = Stainless Steel Optic
Accessoires en option (ne fait pas partie de la fourniture)
jeu de rallonge #43333000 (voir pages 35)
Nettoyage (voir pages 37)
Instructions de service (voir pages 36)
• Hansgrohe recommande de ne pas utiliser le premier demi-litre le matin ou
après une période de stagnation prolongée.
• Lors de l'ouverture de la robinetterie à l'aide du levier, il est possible qu'un léger
filet d'eau s'échappe temporairement.
Classification acoustique et débit (voir pages 39)
Dysfonctionnement Origine Solution
Pas assez d´eau - aérateur entartré ou encrassé - Nettoyer l' aérateur ou le changer éventuellement
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Fuite à la fixation sous le mitigeur - Les flexibles de raccordement ne sont pas correcte-
ment visser dans le corps.
- Resserrer le flexible à la main.
- Joint torique sous les flexible de raccordements
défectueux
- Changer le joint torique
Température d'eau chaude trop basse, pas d´eau
froide
- Limiteur de température mal positionné - Positionner le limiteur de température

4
English
Assembly (see page 32)
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the
applicable standards.
• The plumbing codes applicable in the respective countries must be observed.
• 73823000: If the instantaneous water heater causes problems or if you wish
to increase the water flow, the EcoSmart® (flow limiter) located behind the
aerator can be removed. (see page 40)
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 40)
To adjust the hot water limiter. Using a hot water limiter in combination with a
continuous flow water heater is not recommended.
Maintenance (see page 39)
The check valves must be checked regularly according to EN 806-5 in accord-
ance with national or regional regulations (at least once a year).
Dimensions (see page 38)
Flow diagram (see page 39)
 Normal spray
 Regular
 Normal spray without EcoSmart®
 Regular without EcoSmart®
Spare parts (see page 40)
XXX = Colors
000 = Chrome Plated
800 = Stainless Steel Optic
Special accessories (order as an extra)
extension #43333000 (see page 35)
Cleaning (see page 37)
Operation (see page 36)
• Hansgrohe recommends not to use as drinking water the first half liter of water
drawn in the morning or after a prolonged period of non-use.
• Minor leaking may occur briefly at the spout when opening the fitting via the
lever.
Test certificate (see page 39)
Fault Cause Remedy
Insufficient water - Aerator calcified, dirty - Clean aerator, replace as necessary
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Water escaping at the threaded base - connection hoses not completely screwed into basic
body
- Tighten connection hoses by hand
- O-ring at the connection hose defective. - Exchange O-ring
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter

5
Italiano
Montaggio (vedi pagg. 32)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua
fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo
paese.
• 73823000: Nel caso di problemi con lo scalda-acqua oppure nel caso si
desiderasse più erogazione, si può eliminare il EcoSmart® (limitatore di flusso)
che si trova dietro la valvola di aerazione. (vedi pagg. 40)
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido acetico!
Taratura (vedi pagg. 40)
Regolazione del limitatore di erogazione d'acqua calda. Un limitatore di
erogazione di acqua calda in combinazione con le caldaie istantanee non è
consigliabile.
Manutenzione (vedi pagg. 39)
La valvola di non ritorno deve essere controllata regolarmente come da EN
806-5, secondo le normative nazionali e regionali (almeno una volta all'anno).
Ingombri (vedi pagg. 38)
Diagramma flusso (vedi pagg. 39)
 Getto normale a pioggia
 Getto doccia
 Getto normale a pioggia senza EcoSmart®
 Getto doccia senza EcoSmart®
Parti di ricambio (vedi pagg. 40)
XXX = Trattamento
000 = Cromato
800 = Stainless Steel Optic
Accessori speciali (non contenuto nel volume di fornitura)
prolunga #43333000 (vedi pagg. 35)
Pulitura (vedi pagg. 37)
Procedura (vedi pagg. 36)
• Hansgrohe raccomanda, di mattina oppure dopo lunghi tempi di stagnazione,
di non utilizzare il primo mezzo litro come acqua potabile.
• All'apertura del rubinetto tramite la leva, dall'uscita del rubinetto potrebbe
fuoriuscire minimamente dell'acqua per breve tempo.
Segno di verifica (vedi pagg. 39)
Problema Possibile causa Rimedio
Scarsità d'acqua - Rompigetto difettosa, pieno di calcare - Pulire oppure sostituire il rompigetto
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Perdita di acqua al set di fissaggio - I raccordi dei flessibili avvitati male nel corpo
incasso
- Avvitare i raccordi flessibili a mano
- O-ring al raccordo flessibile difettoso - Sostituire l'o-ring
Temperatura dell'acqua calda - Limitazione dell'acqua calda regolata male - Regolare la limitazione dell'acqua calda

6
Español
Montaje (ver página 32)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transporte.
Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el
país respectivo.
• 73823000: En caso de problemas con el calentador instantáneo o cuando se
desee más caudal de agua puede quitarse el EcoSmart® (limitador de caudal),
situado detrás del aireador. (ver página 40)
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 40)
Ajuste del límite de agua caliente. En combinación con calentadores continuos no
es recomendable utilizar un bloqueo de agua caliente.
Mantenimiento (ver página 39)
Las válvulas anti-retorno tienen que ser controladas regularmente según la norma
EN 806-5, en acuerdo con las regulaciones nacionales o regionales (una vez al
año, por lo menos).
Dimensiones (ver página 38)
Diagrama de circulación (ver página 39)
 Chorro de lluvia
 Chorro de ducha
 Chorro de lluvia sin EcoSmart®
 Chorro de ducha sin EcoSmart®
Repuestos (ver página 40)
XXX = Acabados
000 = Cromado
800 = Stainless Steel Optic
Opcional (no incluido en el suministro)
Prolongación #43333000 (ver página 35)
Limpiar (ver página 37)
Manejo (ver página 36)
• Hansgrohe recomienda no utilizar el primer medio litro como agua potable por
las mañanas o tras un largo periodo de inactividad.
• Al abrir el grifo con la palanca puede derramarse una mínima cantidad de
agua por la salida.
Marca de verificación (ver página 39)
Problema Causa Solución
Sale poca agua - Aireador con cal o sucio - impiar / cambiary aireador
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Pérdida de agua en el set de fijación - Conexión flexible mal atornillada al cuerpo del
caño.
- Apretar a mano la conexión flexible
- Daños en la junta de la conexión flexible - cambiar juntas
Temperatura del agua caliente demasiado baja - tope de agua caliente mal - ajustar tope

7
Nederlands
Montage (zie blz. 32)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten
nageleefd worden.
• 73823000: Wanneer problemen optreden bij doorloopgeisers of wanneer
een grotere waterdoorvoer gewenst is, kan de EcoSmart® (doorstroombegren-
zer) die achter de perlator is gemonteerd, makkelijk verwijderd worden.
(zie blz. 40)
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 40)
Instellen van de warmwaterbegrenzing. In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelenswaardig.
Onderhoud (zie blz. 39)
Keerkleppen moeten volgens EN 806-5 regelmatig en volgens plaatselijk
geldende eisen op het funktioneren gecontroleerd worden. (Tenminste een keer
per jaar)
Maten (zie blz. 38)
Doorstroomdiagram (zie blz. 39)
 Normale douchestraal
 Douchestraal
 Normale douchestraal zonder EcoSmart®
 Douchestraal zonder EcoSmart®
Service onderdelen (zie blz. 40)
XXX = Kleuren
000 = Verchroomd
800 = Stainless Steel Optic
Toebehoren (behoort niet tot het leveringspakket)
Verlengstuk #43333000 (zie blz. 35)
Reinigen (zie blz. 37)
Bediening (zie blz. 36)
• Hansgrohe raadt aan om 's morgens na langere stagnatietijden de eerste halve
liter niet als dinkwater te gebruiken.
• Bij het openen van de armatuur via de hendelgreep kann kort een kleine
hoeveelheid water aan de uitloop ontsnappen.
Keurmerk (zie blz. 39)
Storing Oorzaak Oplossing
Weinig water - Perlator verstopt - Perlator reinigen / uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Lekkage op montageschacht - Aansluitslangen niet geheel in kraanhuis vastge-
draaid
- Aansluitslangen handvast aandraaien
- O-ring van aansluitslang defect - O-ring uitwisselen
Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd ingesteld - Heetwaterbegrenzer instellen

8
Dansk
Montering (se s. 32)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monterin-
gen godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de
gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• 73823000: Ved problemer med gennemløbsvandvarmer eller hvis der ønskes
mere vandgennemstrømning, kan EcoSmart® (gennemstrømningsbegrænseren),
der sidder i perlatoren, fjernes. (se s. 40)
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 40)
Indstilling af varmvandsbegrænsningen. I forbindelse med gennemstrømningsvand-
varmere anbefaler vi ikke en varmvandsspærre.
Service (se s. 39)
Ifølge EN 806-5 skal gennmestrømningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt (mindst en gang om året).
Målene (se s. 38)
Gennemstrømningsdiagram (se s. 39)
 Normalstråle
 Brusestråle
 Normalstråle uden EcoSmart®
 Brusestråle uden EcoSmart®
Reservedele (se s. 40)
XXX = Overflade
000 = Krom
800 = Stainless Steel Optic
Specialtilbehør (ikke med i leveringsomfang)
Forlængersæt #43333000 (se s. 35)
Rengøring (se s. 37)
Brugsanvisning (se s. 36)
• Hansgrohe anbefaler at den første halve liter om morgenen eller efter længere
stagneringstider ikke anvendes som drikkevand.
• Når armaturet åbnes med håndgrebet, kan lidt vand strømme ud af udløbet i
kort tid.
Godkendelse (se s. 39)
Fejl Årsag Hjælp
For lidt vand - Tilkalket/snavset perlator - Rengør / udskift perlator
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
Armaturet er utæt ved befæstelsesdelene - Tilslutningsslangerne er ikke skruet korrekt op i
armaturet.
- Med håndkraft skures tilsslutningsslangen strammere
på.
- Defekt o-ring på tilslutningsslange - Udskift o-ring
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er forkert indstillet - Indstil varmtvandsbe-grænsningen

9
Português
Montagem (ver página 32)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte
ou de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeita-
das.
• 73823000: Em caso de problemas com o esquentador de água ou se
desejar maior débito de água, é possível retirar o EcoSmart® (limitador de
caudal), situado por trás do emulsor. (ver página 40)
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido acético!
Afinação (ver página 40)
Ajuste do limitador de água quente. Em combinação com um esquentador, não é
recomendável o uso de um bloqueio de água quente.
Manutenção (ver página 39)
As válvulas anti-retorno devem ser verificadas regularmente de acordo com a
EN 806-5 segundo os regulamentos nacionais ou regionais (pelo menos uma vez
por ano).
Medidas (ver página 38)
Fluxograma (ver página 39)
 operação normal
 Chuveiro
 operação normal sem EcoSmart®
 Chuveiro sem EcoSmart®
Peças de substituição (ver página 40)
XXX = Acabamentos
000 = Cromado
800 = Stainless Steel Optic
Acessórios especiais (não incluído no volume de fornecimento)
Crescente #43333000 (ver página 35)
Limpeza (ver página 37)
Funcionamento (ver página 36)
• A Hansgrohe recomenda a não utilização do primeiro meio litro de água, de
manhã ou após longas paragens, para fins de consumo.
• Durante a abertura da torneira através do manípulo pode ser temporariamente
uma pequena quantidade de água.
Marca de controlo (ver página 39)
Falha Causa Solução
Água insuficiente - Emulsor sujo - Limpar / trocar o emulsor
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Perde água pela base roscada - Tubos de ligação não estão completamente
enroscados
- Apertar os tubos de ligação à mão
- O-ring dos tubo de ligação defeituoso - Trocar o-ring
Temperatura da água quente muito baixa - O limitador de temperatura está incorrectamente
colocado
- Regular o limitador de temperatura

10
Polski
Montaż (patrz strona 32)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transporto-
wych. Po montażu nie widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• 73823000: W przypadku problemów z przepływowymi podgrzewaczami
wody lub jeśli chce się uzyskać większy przepływ wody, można usunąć
EcoSmart® (ogranicznik przepływu) znajdujący się za napowietrzaczem.
(patrz strona 40)
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas octowy!
Ustawianie (patrz strona 40)
Ustawianie ogranicznika ciepłej wody. Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewaczem wody nie jest zalecane.
Konserwacja (patrz strona 39)
Zgodnie z normą EN 806-5, krajowymi i miejscowymi przepisami, działanie
zabezpieczeń przed przepływem zwrotnym musi być kontrolowane (przynajmniej
raz w roku).
Wymiary (patrz strona 38)
Schemat przepływu (patrz strona 39)
 Strumień normalny
 Strumień prysznica
 Strumień normalny bez EcoSmart®
 Strumień prysznica bez EcoSmart®
Części serwisowe (patrz strona 40)
XXX = Kody kolorów
000 = Chrom
800 = Stainless Steel Optic
Wyposażenie specjalne (Nie jest częścią dostawy)
Przedłużka #43333000 (patrz strona 35)
Czyszczenie (patrz strona 37)
Obsługa (patrz strona 36)
• Hansgrohe zaleca, by z rana lub po dłuższym czasie niekorzystania, pierwsze
pół litra wody nie używać jako wody pitnej.
• Przy otwieraniu armatury za pomocą uchwytu dźwigniowego przez krótki
okres czasu może przy wylocie wydostawać się nieznaczna ilość wody.
Znak jakości (patrz strona 39)
Usterka Przyczyna Pomoc
Mała ilość wody - Napowietrzacz zakamieniony, zabrudzony - Oczyścić / wymienić napowietrzacz
Uchwyt armatury pracuje z wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Wyciek wody przy mocowaniu od dołu - Zbyt słabo wkręcone wężyki w korpus - Dokręcić wężyki
- Uszkodzony o-ring przy wężu przyłączeniowym - Wymienić o-ring
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicznik ciepłej wody - Ustawić ogranicznik ciepłej wody

11
Česky
Montáž (viz strana 32)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• 73823000: Při problémech s průtokovým ohřívačem, nebo když je požado-
ván větší průtok, může být odstraněno zařízení EcoSmart® (omezovač průtoku),
které je umístěno za perlátorem. (viz strana 40)
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 40)
Nastavení omezovače teplé vody. Ve spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Údržba (viz strana 39)
U zpětných ventilů se musí podle EN 806-5 v souladu s národními nebo regionál-
ními předpisy testovat jejich funkčnost (alespoň jednou ročně).
Rozmìry (viz strana 38)
Diagram průtoku (viz strana 39)
 Normální proud
 Ruční sprcha
 Normální proud bez zařízení EcoSmart®
 Ruční sprcha bez zařízení EcoSmart®
Servisní díly (viz strana 40)
XXX = Kód povrchové úpravy
000 = Chrom
800 = Stainless Steel Optic
Zvláštní příslušenství (není součástí dodávky)
prodloužení #43333000 (viz strana 35)
Čištění (viz strana 37)
Ovládání (viz strana 36)
• Hansgrohe doporučuje ráno nebo po delších přestávkách nepoužívat prvního
půl litru jako pitnou vodu.
• Při otevření armatury páčkovou rukojetí může dojít krátce k výtoku malého
množství vody.
Zkušební značka (viz strana 39)
Porucha Příčina Odstranění
Málo vody - perláro zanesen vodním kamenem, znečištěn - vyčistit / vyměnit perlátor
Armatura jde ztěžka - Kartuše je vadná, zanesená·vodním kamenem - Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
výstup vody na upevňovacím násadci - připojovací hadice nejsou dostatečně zašroubovány
do tělesa
- připojovací hadice utáhnout rukou
- O-kroužek na připojovací hadici je defektní - vyměnit O-kroužek
Nízká teplota teplé vody - Špatně nastavená zarážka pro teplou vodu - Seřídit zarážku pro teplou vodu

12
Slovensky
Montáž (viď strana 32)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu
poškodený. Po zabudovaní nebudú uznané žiadne škody spôsobené transpor-
tom alebo poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované, prepláchnuté a vybavené v
platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• 73823000: Pri problémoch s prietokovým ohrievačom alebo ak je požadova-
ný väčší prietok vody, môže sa demontovať zariadenie EcoSmart® (obmedzo-
vač prietoku), ktoré je umiestnené za perlátorom. (viď strana 40)
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Nastavenie (viď strana 40)
Nastavenie obmedzenia teplej vody. V spojení s prietokovými ohrievačmi sa
neodporúča použitie obmedzovača teplej vody.
Údržba (viď strana 39)
Pri spätných ventiloch sa musí podľa EN 806-5 v súlade s národnými alebo
regionálnymi predpismi testovať ich funkčnosť (aspoň raz ročne).
Rozmery (viď strana 38)
Diagram prietoku (viď strana 39)
 Normálny prúd
 Sprchový prúd
 Normálny prúd bez zariadenia EcoSmart®
 Sprchový prúd bez zariadenia EcoSmart®
Servisné diely (viď strana 40)
XXX = Farebné označenie
000 = Chróm
800 = Stainless Steel Optic
Zvláštne príslušenstvo (nie je súčasťou dodávky)
Predlženie #43333000 (viď strana 35)
Čistenie (viď strana 37)
Obsluha (viď strana 36)
• Hansgrohe odporúča ráno a po dlhších dobách odstávky nepoužiť prvého pol
litra vody ako pitnú vodu.
• Pri otvorení armatúry prostredníctvom pákovej rukoväte môže na krátku dobu
unikať minimálne množstvo vody.
Osvedčenie o skúške (viď strana 39)
Porucha Príčina Pomoc
Málo vody - Perlátor zanesený vodným kameňom - Vyčistiť alebo vymeniť perlátor
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté usadeniny - Vymeniť kartušu
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Uhajanje vode ob pritrdilnem nastavku - Hadice pripojenia nie sú celkom zaskrutkované do
základného telesa
- Hadice pripojenia dotiahnuť ručne
- Chybný O krúžok na pripojovacej hadici - Vymeniť O krúžok
Nízka teplota teplej vody - Nesprávne nastavená zarážka na teplú vodu - Nastavenie zarážky na teplú vodu

13
中文
安装 (参见第页32)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或
表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 73823000:如果使用即热式热水器时出现问题，或要求更大的水流
量，可以把位于水波器后面的EcoSmart®(流量限制器)拆除。
(参见第页40)
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒:70°C/4分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
调节 (参见第页40)
热水温度调节。如果使用即热式喷头，则不建议安装热水阀门。
保养 (参见第页39)
单向阀必须在符合国家或当地的法律的情况下按照EN806-5定期检查(至
少一年一次)。
大小 (参见第页38)
流量示意图 (参见第页39)
普通水流
花洒
普通水流无EcoSmart®
花洒无EcoSmart®
备用零件 (参见第页40)
XXX=颜色代码
000=镀铬
800=StainlessSteelOptic
选装附件 (不在供货范围内)
加长件#43333000(参见第页35)
清洗 (参见第页37)
操作 (参见第页36)
• 汉斯格雅建议，清晨或在水流长时间停滞后，前半升水不作饮用水使
用。
• 通过手柄打开阀门时出水口可能流出少量水。
检验标记 (参见第页39)
问题 原因 补救
龙头出水量小 - 起泡器结垢，脏污 - 检查起泡器，视需要更换
龙头不灵活 - 阀芯损坏，结垢 - 更换阀芯
龙头滴水 - 阀芯损坏 - 更换阀芯
水从螺纹底座中流出 - 连接软管没有完全旋入基体 - 用手拧紧连接软管
- 连接软管的O形环损坏 - 更换O形环
热水温度过低 - 温度限制器设置错误 - 设置温度限制器

14
Русский
Монтаж (см. стр. 32)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в
соответствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответ-
ствующих странах.
• 73823000: Если возникнут проблемы с проточным бойлером или
потребуется увеличить расход воды, то можно удалить EcoSmart® (ограни-
читель потока воды), который установлен за воздушным рассекателем.
(см. стр. 40)
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой воды!
Описание символов
Не применяйте силикон, содержащий уксусную кислоту.
Подгонка (см. стр. 40)
Регулировка ограничителя горячей воды. В сочетании с проточными нагревате-
лями не рекомендуется использовать блокировку воды.
Техническое обслуживание (см. стр. 39)
Защита обратного тока должна регулярно проверяться (минимум один раз в
год) по стандарту EN 806-5 или в соответствии с национальными или
региональными нормативами
Размеры (см. стр. 38)
Схема потока (см. стр. 39)
 Нормальная струя
 Струя душа
 Нормальная струя Без EcoSmart®
 Струя душа Без EcoSmart®
Κомплеκт (см. стр. 40)
XXX = Цветная кодировка
000 = Xром
800 = Stainless Steel Optic
Специальные принадлежности
(не включено в объем поставки!)
Удлинение #43333000 (см. стр. 35)
Очистка (см. стр. 37)
Эксплуатация (см. стр. 36)
• Hansgrohe рекомендует по утрам либо после длительного перерыва в
использовании не использовать первые поллитра воды для питья.
• Открывая арматуру с помощью рычажной рукоятки, через выпускное
отверстие в течение непродолжительного времени может вытекать
небольшое количество воды.
Знак технического контроля (см. стр. 39)
Неисправность Причина Устранение неисправности
недостаточный давление (если устан напор воды) - Аэратор засорен накипью, загрязнен - Очистите / замените аэратор
Арматура работает с усилием - Картридж неисправен, засорение накипью - Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Выход воды у основания крепления - Шланги подключения не полностью завернуты в
корпус
- Затяните шланги подключения вручную
- Уплотнительное кольцо круглого сечения на
соединительном шланге неисправно
- Замените уплотнительное кольцо круглого
сечения
Температура горячей воды слишком низкая - Ограничение горячей воды отрегулировано
неправильно
- Отрегулируйте ограничение горячей воды

15
Suomi
Asennus (katso sivu 32)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot.
Asennuksen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• 73823000: Jos läpivirtauskuumentimen kanssa on ongelmia tai jos halutaan
suurempaa veden virtausmäärää, voidaan poreenmuodostajan takana oleva
EcoSmart® (virtauksenrajoitin) poistaa. (katso sivu 40)
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 40)
Lämpötilan rajoittimen säätäminen. Emme suosittele käyttämään lämpötilan
rajoitinta vedenlämmittimen (läpivirtauskuumennin) yhteydessä.
Huolto (katso sivu 39)
Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (EN 806-5, vähintään kerran vuodessa).
Mitat (katso sivu 38)
Virtausdiagrammi (katso sivu 39)
 Normaalisuihku
 Suihku
 Normaalisuihku ilman EcoSmart®
 Suihku ilman EcoSmart®
Varaosat (katso sivu 40)
XXX = Värikoodaus
000 = Kromi
800 = Stainless Steel Optic
Erityisvaruste (ei kuulu toimitukseen)
Pidennys #43333000 (katso sivu 35)
Puhdistus (katso sivu 37)
Käyttö (katso sivu 36)
• Hansgrohe suosittelee, että ensimmäistä puolta litraa ei käytetä juomavetenä
aamuisin eikä silloin, kun laitetta ei ole käytetty pitkään aikaan.
• Vettä voi tulla ulos minimaalisesti lyhyen aikaa vesihanan aukosta, kun hana
avataan vivusta.
Koestusmerkki (katso sivu 39)
Häiriö Syy Toimenpide
Vähän vettä - Poresuutin kalkkeutunut, likaantunut - Puhdista / vaihda poresuutin
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Vettä valuu kiinnityskauluksesta - Liitosletkut eivät ole kierretty kiinni perusrunkoon
pohjaan asti
- Kierrä liitosletkut kiinni käsikireyteen
- Liitosletkun O-rengas on rikki - Vaihda O-rengas
Lämminveden lämpötila liian alhainen - Lämminveden rajoitin väärin säädetty - Säädä lämminveden rajoitin

16
Svenska
Montering (se sidan 32)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskador.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• 73823000: Om det är problem med vattenberedaren eller om större
vattenflöde önskas kan EcoSmart® (flödeskontroll) som sitter bakom perlatorn
tas bort. (se sidan 40)
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 40)
Ställa in varmvattenregleringen. Tillsammans med varmvattenberedare rekommen-
deras inte en varmvattenspärr.
Skötsel (se sidan 39)
Backventilers funktion måste kontrolleras regelbundet enligt nationella eller
regionala bestämmelser i enlighet med EN 806-5 (minst en gång per år).
Måtten (se sidan 38)
Flödesschema (se sidan 39)
 Normalstråle
 Duschstråle
 Normalstråle utan EcoSmart®
 Duschstråle utan EcoSmart®
Reservdelar (se sidan 40)
XXX = Färgkodning
000 = Krom
800 = Stainless Steel Optic
Specialtillbehör (medföljer ej leveransen)
Förlängning #43333000 (se sidan 35)
Rengöring (se sidan 37)
Hantering (se sidan 36)
• Hansgrohe rekommenderar att den första halvlitern inte används som dricksvat-
ten på morgonen eller efter längre perioder utan användning.
• När blandaren öppnas med spaken kan det komma lite vatten ur öppningen en
kort stund.
Testsigill (se sidan 39)
Störning Orsak Åtgärd
För lite vatten - Areator är täckt av kalk, smutsig - Rengör / byt areator
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Vatten kommer ut vid monteringsstaget - Anslutningsslangar inte helt inskruvade i grundkon-
struktionen
- Drag fast anslutningsslangar för hand.
- O-ring på anslutningsslang defekt - Byt ut O-ring
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt inställd - Ställ in varmvattenreglering

17
Lietuviškai
Montavimas (žr. psl. 32)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal
galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• 73823000: Jei yra problemų su momentiniu vandens šildytuvu ar neužtenka
vandens srauto, galima pašalinti už aeratoriaus esantį „EcoSmart®“ (vandens
srauto ribotuvą). (žr. psl. 40)
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Reguliavimas (žr. psl. 40)
Karšto vandens ribojimas. Kartu su cirkuliaciniais šildytuvais nerekomenduojama
naudoti karšto vandens blokavimo įtaisų.
Techninis aptarnavimas (žr. psl. 39)
Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai kartą per
metus) pagal EN 806-5 arba pagal galiojančias nacionalines arba regionines
normas.
Išmatavimai (žr. psl. 38)
Pralaidumo diagrama (žr. psl. 39)
 Normali srovė
 Dušo srovė
 Normali srovė be EcoSmart®
 Dušo srovė be EcoSmart®
Atsarginės dalys (žr. psl. 40)
XXX = Spalvos
000 = Chrom
800 = Stainless Steel Optic
Specialūs priedai (nėra pridedama)
Ilgiklis #43333000 (žr. psl. 35)
Valymas (žr. psl. 37)
Eksploatacija (žr. psl. 36)
• Naudojant po ilgesnės pertraukos, „Hansgrohe“ rekomenduoja pirmo pusės
litro vandens nevartoti kaip geriamojo.
• Atveriant maišytuvą svirtimi, gali ištekėti truputį vandens.
Bandymo pažyma (žr. psl. 39)
Gedimas Priežastis Priemonė
Per maža srovė - Perlatorius apkalkėjęs, užsikimšęs - Perlatorių išvalyti / pakeisti
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Prateka vanduo per tvirtinimo kotą - Prijungimo žarnos nepilnai įsuktos į korpusą - Prijungimo žarnas prisukti ranka
- Pajungimo žarnos tarpinė pažeista - tarpinę pakeisti
Per maža karšto vandens temperatūra - Neteisingai nustatytas karšto vandens ribotuvas - Nustatyti karšto vandens ribotuvą

18
Hrvatski
Sastavljanje (pogledaj stranicu 32)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta.
Nakon ugradnje se ne priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim
normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• 73823000: Ako dolazi do problema s protočnim bojlerom ili se želi veći
protok vode, može se ukloniti EcoSmart® (limitator protoka) lociran iza
aeratora. (pogledaj stranicu 40)
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Regulacija (pogledaj stranicu 40)
Namještanje limitera tople vode. U kombinaciji s protočnim bojlerima nije
preporučljiva primjena sustava za blokiranje dotoka tople vode.
Održavanje (pogledaj stranicu 39)
Ispravnost nepovratnog ventila mora se redovito provjeravati prema standardu
EN 806-5 i u skladu sa važećim propisima (najmanje jednom godišnje).
Mjere (pogledaj stranicu 38)
Dijagram protoka (pogledaj stranicu 39)
 Normalni mlaz
 mlaz
 Normalni mlaz bez limitatora EcoSmart®
 mlaz bez limitatora EcoSmart®
Rezervni djelovi (pogledaj stranicu 40)
XXX = Boje
000 = Krom
800 = Stainless Steel Optic
Posebni pribor (Nije sadržano u isporuci!)
Produljenje #43333000 (pogledaj stranicu 35)
Čišćenje (pogledaj stranicu 37)
Upotreba (pogledaj stranicu 36)
• Hansgrohe preporuča da ujutro ili nakon duljeg nekorištenja prvih 1/2 litre
vode ne upotrebljavate za piće.
• Pri otvaranju slavine uz pomoć polužne ručke na ispustu može kratkotrajno
iscuriti manja količina vode.
Oznaka testiranja (pogledaj stranicu 39)
Greška Uzrok Otklanjanje
Nedovoljno vode - Aerator je začepljen naslagama kamenca ili prljav - Očistite ili zamijenite aerator.
Ručica se zaglavila - Neispravan uložak Taloženje kamenca - Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Voda izlazi na dijelu gdje je slavina učvršćena - Priključna crijeva nisu potpuno učvršćena na tijelo - Priključna crijeva učvrstite rukom
- O-prsteni priključnih crijeva su neispravni - Zamijenite O-prsten
Preniska temperatura tople vode - Limiter vruće vode nije dobro podešen - Podesite limiter vruće vode

19
Türkçe
Montajı (bakınız sayfa 32)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu
basınç farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• 73823000: Sürekli akışlı su ısıtıcıları ile birlikte kullanımında problemler söz
konusu ise veya akan su miktarının daha fazla olması isteniyorsa, perlatörün
arka tarafındaki EcoSmart® (akış sınırlayıcısı) sökülüp çıkarılabilir.
(bakınız sayfa 40)
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ayarlama (bakınız sayfa 40)
Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin sürekli ısıtıcıyla kullanılması
tavsiye edilmez.
Bakım (bakınız sayfa 39)
EN 806-5 ve ulusal standartlar doğrultusunda Çek valfler düzenli olarak kontrol
edilmelidir. (en az yılda bir kez)
Ölçüleri (bakınız sayfa 38)
Akış diyagramı (bakınız sayfa 39)
 Normal duş
 Püskürtme başlığı
 Normal duş EcoSmart® hariç
 Püskürtme başlığı EcoSmart® hariç
Yedek Parçalar (bakınız sayfa 40)
XXX = Renkler
000 = Krom
800 = Stainless Steel Optic
Özel aksesuarlar (Teslimat kapsamına dahil değildir)
Uzatma #43333000 (bakınız sayfa 35)
Temizleme (bakınız sayfa 37)
Kullanımı (bakınız sayfa 36)
• Hansgrohe sabahları uzun durgunluk süresi sonrasında ilk yarım litre suyun içme
suyu olarak kullanılmamasını önerir.
• Armatürü kol üzerinden açarken çıkış kısmından kısa süre az miktarda su
çıkabilir
Kontrol işareti (bakınız sayfa 39)
arıza sebep yardım
Az su geliyor - Perlatör kireçlenmiş, kirlenmiş - Perlatör kireçlenmiş, kirlenmiş
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş olabilir - Kartuşu değiştirin
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Sabitleme kutusundan su çıkışı - Bağlantı hortumları ana gövdeye tamamen
vidalanmamış
- Bağlantı hortumlarını elinizle sıkın
- Bağlantı hortumundaki O-ring arızalı - O-ringi değiştirin
Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın

20
Română
Montare (vezi pag. 32)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziunilor şi tăierii mâinilor.
Diferenţele de presiune mari între alimentarea cu apă rece şi apă caldă trebuie
echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă deteriorări de transport.
După instalare garanţia nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi verificate conform normelor
în vigoare.
• Respectaţi reglementările referitoare la instalare valabile în ţara respectivă.
• 73823000: Dacă apar probleme cu boilerul instant sau dacă doriţi un debit
de apă mai mare, puteţi să demontaţi unitatea EcoSmart® (limitatorul de debit),
care se află în spatele suflătorului de aer. (vezi pag. 40)
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Reglare (vezi pag. 40)
Reglarea limitatorului de apă caldă. Nu se recomandă folosirea unui limitator de
apă caldă în combinaţie cu un boiler instant.
Întreţinere (vezi pag. 39)
Supapele antiretur trebuie verificate regulat conform EN 806-5 şi standardele
naţionale sau regionale (cel puţin o dată pe an).
Dimensiuni (vezi pag. 38)
Diagrama de debit (vezi pag. 39)
 jet normal
 Cap de jet
 jet normal fără EcoSmart®
 Cap de jet fără EcoSmart®
Piese de schimb (vezi pag. 40)
XXX = Coduri de culori
000 = Crom
800 = Stainless Steel Optic
Accesorii opţionale (nu este inclus în setul livrat)
Prelungitor #43333000 (vezi pag. 35)
Curăţare (vezi pag. 37)
Utilizare (vezi pag. 36)
• Hansgrohe vă recomandă, ca dimineaţa sau după perioade mai lungi de
pauză să nu folosiţi prima jumătate de litru de apă pentru băut.
• La deschiderea robinetului de la mâner pot apărea scurgeri minime de apă la
ieşirea robinetului.
Certificat de testare (vezi pag. 39)
Deranjament Cauza Măsuri de remediere
Prea puţină apă - Depuneri de calcar şi impurităţi pe pulverizatorul de
aer.
- Curăţaţi / schimbaţi pulverizatorulul de aer.
Bateria se mişcă dificil - Cartuş defect din cauza depunerilor de calcar - Schimbaţi cartuşul.
Bateria picură - Cartuş defect - Schimbaţi cartuşul.
Scurgere de apă la şaftul de fixare. - Furtunurile de racordare nu sunt bine înşurubate în
corpul bateriei.
- Strângeţi cu mâna furtunurile de racordare.
- Inelul O de la furtunul de racord defect - Schimbaţi inelul O.
Temperatura apei calde este prea mică - Limitarea temperaturii apei calde setată incorect. - Setaţi limitarea temperaturii apei calde.
