Hans Grohe Metropol Select 100 32570000 Manual

INSTALLATION
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l'uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя /
Инструкция по монтажу 26
FI Käyttöohje / Asennusohje 28
SV Bruksanvisning / Monteringsanvisning 30
LT Vartotojo instrukcija / Montavimo instrukcijos 32
HR Upute za uporabu / Uputstva za instalaciju 34
TR Kullanım kılavuzu / Montaj kılavuzu 36
RO Manual de utilizare / Instrucţiuni de montare 38
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 40
SL Navodilo za uporabo / Navodila za montažo 42
ET Kasutusjuhend / Paigaldusjuhend 44
LV Lietošanas pamācība / Montāžas instrukcija 46
SR Uputstvo za upotrebu / Uputstvo za montažu 48
NO Bruksanvisning / Montasjeveiledning 50
BG Инструкция за употреба /
Ръководство за монтаж 52
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 54
AR / 57
HU Használati útmutató / Szerelési útmutató 58
JP 取扱説明書/施工説明書 60
Lesezeichen
Deutsch 2
Français 4
English 6
Italiano 8
Español 10
Nederlands 12
Dansk 14
Português 16
Polski 18
Česky 20
Slovensky 22
中文 24
Русский 26
Suomi 28
Svenska 30
Lietuviškai 32
Hrvatski 34
Türkçe 36
Română 38
Ελληνικά 40
Slovenski 42
Estonia 44
Latvian 46
Srpski 48
Norsk 50
БЪЛГАРСКИ 52
Shqip 54
 56
Magyar 58
日本語 60
Lesezeichen

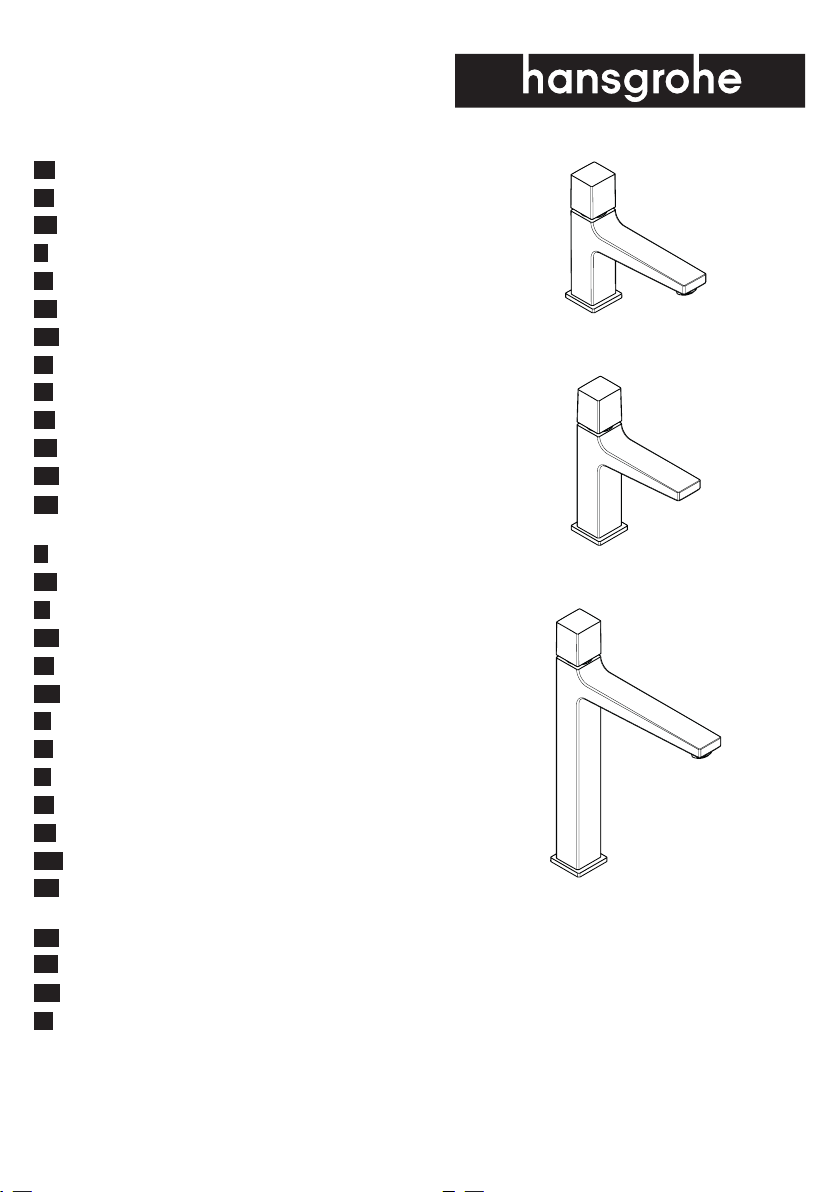

Metropol Select 260
32572000
Metropol Select 110
32571000
Metropol Select 100
32570000

2
Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an
dem Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der im Rückfluss-
verhinderer sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durch-
flussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 64)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Maße (siehe Seite 66)
Durchflussdiagramm
(siehe Seite 67)
 mit EcoSmart®
 ohne EcoSmart®
Serviceteile (siehe Seite 70)
Wartung (siehe Seite 68)
Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
Reinigung (siehe Seite 69)
Bedienung (siehe Seite 67)
Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
Prüfzeichen (siehe Seite 71)

3
Deutsch
Montage (siehe Seite 62)
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausrei-
chend
- Leitungsdruck prüfen
- Schmutzfangsiebe verschmutzt - Schmutzfangsiebe reinigen /
austauschen
Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Durchlauferhitzer schaltet nicht ein - Schmutzfangsiebe verschmutzt - Schmutzfangsiebe reinigen /
austauschen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
- Versorgungsdruck nicht ausrei-
chend
- Durchflussbegrenzer entfernen
Ventil schwergängig / undicht - Select Absperrventil beschädigt /
verschmutzt
- Select Absperrventil austauschen
- Temperaturbegrenzer falsch
aufgesteckt
- Temperaturbegrenzer erneut
aufstecken (siehe Seite 64)

4
Français
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite
sur la vanne d'écoulement.
• En cas de problème avec le chauffe-eau ou si l'on
souhaite avoir un débit d'eau plus important, il est
possible de retirer l'EcoSmart® (limiteur de débit) se
trouvant dans le clapet antiretour.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 64)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Dimensions (voir pages 66)
Diagramme du débit
(voir pages 67)
 avec EcoSmart®
 sans EcoSmart®
Pièces détachées (voir pages 70)
Entretien (voir pages 68)
Les clapets anti-retour doivent être examinés régulière-
ment conformément à la norme EN 806-5 ou conformé-
ment aux dispositions nationales ou régionales quant à
leur fonction (au moins une fois par an).
Nettoyage (voir pages 69)
Instructions de service
(voir pages 67)
Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de stagnation
prolongée.
Classification acoustique et débit
(voir pages 71)

5
Français
Montage (voir pages 62)
Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insuffisante - Contrôler la pression
- Filtres encrassés - Nettoyez / changez les filtres
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée
d´eau froide et vice versa avec robi-
net fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La chauffe-eau instantané ne
s'allume pas
- Filtres encrassés - Nettoyez / changez les filtres
- Clapet anti-retour bloque - Changez le clapet antiretour
- Pression d´alimentation insuffisante - Retirer le limiteur de débit
Fonctionnement difficile / fuite de la
vanne
- Robinet d'arrêt Select défectueux /
encrassé
- Changez le Select robinet d’arrêt
- Limiteur de température mal inséré - Insérer de nouveau le limiteur de
température (voir pages 64)

6
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The drain valve must only be used as intended. It is
not allowed to attach other objects to the drain
valve, for example a semi-pedestal.
• The EcoSmart® (flow limiter) in the adapter bottom
can be removed if there are problems with the flow
heater or when more water flow is required.
Technical Data
This mixer series-produced with EcoSmart®
(flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 64)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Dimensions (see page 66)
Flow diagram (see page 67)
 with EcoSmart®
 without EcoSmart®
Spare parts (see page 70)
Maintenance (see page 68)
The check valves must be checked regularly according
to EN 806-5 in accordance with national or regional
regulations (at least once a year).
Cleaning (see page 69)
Operation (see page 67)
Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or after
a prolonged period of non-use.
Test certificate (see page 71)

7
English
Assembly (see page 62)
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Filters are dirty - Clean the filter / exchange filter
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or
leaking
- Clean backflow preventers,
exchange if necessary
Instantaneous heater didn’t work - Filters are dirty - Clean the filter / exchange filter
- check valve hasn't moved back - Exchange check valves
- Supply pressure inadequate - Remove flow limiter
Valve stiff / leaking - Select stop valve damaged /
soiled
- Exchange Select stop valve
- Temperature limiter plugged on
improperly
- Plug on the temperature limiter
once more (see page 64)

8
Italiano
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti,
ad es. una semi-colonna, alla valvola di scarico.
• In caso di problemi con il scaldabagno istantaneo
oppure se si desidera una portata maggiore di
acqua, allora EcoSmart® (limitatore di flusso), che si
trova nel fondo dell'adattatore, può essere rimosso.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 64)
Regolazione del limitatore di erogazione d'acqua
calda. Un limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non è
consigliabile.
Ingombri (vedi pagg. 66)
Diagramma flusso (vedi pagg. 67)
 con EcoSmart®
 senza EcoSmart®
Parti di ricambio (vedi pagg. 70)
Manutenzione (vedi pagg. 68)
La valvola di non ritorno deve essere controllata
regolarmente come da EN 806-5, secondo le
normative nazionali e regionali (almeno una volta
all'anno).
Pulitura (vedi pagg. 69)
Procedura (vedi pagg. 67)
Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.
Segno di verifica (vedi pagg. 71)

9
Italiano
Montaggio (vedi pagg. 62)
Problema Possibile causa Rimedio
Scarsità d'acqua - Pressione di erogazione insufficien-
te
- Provare la pressione di erogazione
- Filtri sporchi - Pulire / sostituire i filtri
Flusso incrociato; l'acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa o
viceversa
- Antiriflusso sporco o non ermetico - Pulire o sostituire l'antiriflusso
La caldaia istantanea non lavora - Filtri sporchi - Pulire / sostituire i filtri
- Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso
- Pressione di erogazione insufficien-
te
- Rimuovere il limitatore di flusso
Rubinetto duro / non ermetico - Select rubinetto d'arresto
danneggiato / sporco
- sostituire il Select rubinetto
d'arresto
- Limitatore di temperatura infilato
sbagliato
- Infilare di nuovo il limitatore di
temperatura (vedi pagg. 64)

10
Español
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
• En caso de problemas con el calentador continuo o
si se desea mayor caudal de agua, puede retirarse
el EcoSmart® (limitador de caudal) colocado en la
base del dispositivo antirreflujo.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 64)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Dimensiones (ver página 66)
Diagrama de circulación
(ver página 67)
 con EcoSmart®
 sin EcoSmart®
Repuestos (ver página 70)
Mantenimiento (ver página 68)
Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma EN 806-5, en acuerdo
con las regulaciones nacionales o regionales (una vez
al año, por lo menos).
Limpiar (ver página 69)
Manejo (ver página 67)
Hansgrohe recomienda no utilizar el primer medio litro
como agua potable por las mañanas o tras un largo
periodo de inactividad.
Marca de verificación
(ver página 71)

11
Español
Montaje (ver página 62)
Problema Causa Solución
Sale poca agua - presión insuficiente - comprobar presión
- Filtros sucios - limpiar/cambiar filtros
Flujo de agua cruzada agua
caliente entra en la tubería del
agua fría o al revés
- válvula antirretorno sucia o pierde - limpiar / cambiar válvula
Calentador instantáneo no se
enciende
- Filtros sucios - limpiar/cambiar filtros
- válvula anti-retorno cerrada - cambiar válvula anti-retorno
- presión insuficiente - Retirar el regulador de caudal
Válvula dura o con fuga - Válvula de cierre Select dañada o
sucia
- cambiar Select llave de paso
- Regulador de temperatura mal
conectado
- Conectar de nuevo el regulador
de temperatura (ver página 64)

12
Nederlands
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
• Bij problemen met de doorstroomverwarmer of
wanneer er meer waterdebiet is gewenst, kan de
EcoSmart® (debietbegrenzer) die in de terugstroom-
verhinderaar zit, worden verwijderd.
Technische gegevens
Armatuur standaard met EcoSmart® (door-
stroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 64)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Maten (zie blz. 66)
Doorstroomdiagram (zie blz. 67)
 met EcoSmart®
 zonder EcoSmart®
Service onderdelen (zie blz. 70)
Onderhoud (zie blz. 68)
Keerkleppen moeten volgens EN 806-5 regelmatig en
volgens plaatselijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer per jaar)
Reinigen (zie blz. 69)
Bediening (zie blz. 67)
Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater te
gebruiken.
Keurmerk (zie blz. 71)

13
Nederlands
Montage (zie blz. 62)
Storing Oorzaak Oplossing
Weinig water - Druk te laag - Druk controleren
- Vuilzeef verstopt - Vuilvangzeef reinigen / uitwisselen
Kruisstroom, warm water stroomt in
gesloten toestand in koud water
leiding of omgekeerd
- Terugslagkleppen vervuild of
defect
- Terugslagkleppen reinigen dan
wel uitwisselen
Doorstroomtoestel schakelt niet in - Vuilzeef verstopt - Vuilvangzeef reinigen / uitwisselen
- Terugslagklep zit vast - Terugslagklep uitwisselen
- Druk te laag - Debietregelaar wegnemen
Ventiel stroef / ondicht - Select afsluiter beschadigd /
verontreinigd
- Select inbouwstopkranen
uitwisselen
- Temperatuurregelaar verkeerd
geplaatst
- Temperatuurregelaar opnieuw
monteren (zie blz. 64)

14
Dansk
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks.
en halvsøjle til afløbsventilen.
• Hvis der opstår problemer med gennemstrømnings-
vandvarmeren, eller hvis der ønskes en større
vandmængde, kan man fjerne den EcoSmart®
(gennemstrømningsbegrænser), som sidder i
kontraventilen.
Tekniske data
Armaturet er forsynet med EcoSmart® (gen-
nemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 64)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke
en varmvandsspærre.
Målene (se s. 66)
Gennemstrømningsdiagram
(se s. 67)
 med EcoSmart®
 uden EcoSmart®
Reservedele (se s. 70)
Service (se s. 68)
Ifølge EN 806-5 skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
Rengøring (se s. 69)
Brugsanvisning (se s. 67)
Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.
Godkendelse (se s. 71)

15
Dansk
Montering (se s. 62)
Fejl Årsag Hjælp
For lidt vand - Forsyningstrykket er ikke højt nok - Afprøv forsyningstrykket
- Smudsfangsien er snavset - Rengør/udskift smudsfangsi
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
- Kontraventilen er snavset eller
utæt.
- Rengør kontraventilen eller udskift
den evt.
Vandvarmeren går ikke i gang - Smudsfangsien er snavset - Rengør/udskift smudsfangsi
- Kontraventilen hænger - Udskift kontraventil
- Forsyningstrykket er ikke højt nok - Fjern gennemstrømningsbegrænser
Ventilen går trægt / utæt - Beskadiget Select afspærrings-
ventil / tilsmudset
- Udskift Select afspærrings-ventil
- Temperaturbegrænser forkert
påsat
- Sæt temperaturbegrænser på
(se s. 64)

16
Português
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível
remover o EcoSmart® (limitador de caudal), situado
no fundo da válvula de antirretorno.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 64)
Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.
Medidas (ver página 66)
Fluxograma (ver página 67)
 com EcoSmart®
 sem EcoSmart®
Peças de substituição
(ver página 70)
Manutenção (ver página 68)
As válvulas anti-retorno devem ser verificadas regular-
mente de acordo com a EN 806-5 segundo os
regulamentos nacionais ou regionais (pelo menos uma
vez por ano).
Limpeza (ver página 69)
Funcionamento (ver página 67)
A Hansgrohe recomenda a não utilização do primeiro
meio litro de água, de manhã ou após longas
paragens, para fins de consumo.
Marca de controlo (ver página 71)

17
Português
Montagem (ver página 62)
Falha Causa Solução
Água insuficiente - Pressão não adequada - Verificar a pressão da água
- Filtro sujo - Limpar / trocar o filtro
Fluxos cruzados, água quente a ser
forçada a entrar no tubo da água
fria, ou vice-versa, quando a
misturadora está fechada.
- Válvula anti-retorno suja ou com
fugas
- Limpar a válvula antiretorno,
substitua se necessário
O esquentador instantâneo não
funciona
- Filtro sujo - Limpar / trocar o filtro
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno
- Pressão não adequada - Retirar limitador de caudal
Válvula de corte perra/ não
estanque
- Select Válvula de corte danificada
/ suja
- Substituir Select Válvula de corte
- Limitador de temperatura mal
conectado
- Conectar novamente o limitador
de temperatura (ver página 64)

18
Polski
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
• W przypadku problemów z przepływowym
podgrzewaczem wody lub gdy potrzebne jest
większe natężenie przepływu, możliwe jest usunięcie
EcoSmart® (ogranicznika przepływu), znajdującego
się w zaworze przeciwzwrotnym.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 64)
Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest
zalecane.
Wymiary (patrz strona 66)
Schemat przepływu
(patrz strona 67)
 z EcoSmart®
 bez EcoSmart®
Części serwisowe (patrz strona 70)
Konserwacja (patrz strona 68)
Zgodnie z normą EN 806-5, krajowymi i miejscowymi
przepisami, działanie zabezpieczeń przed przepływem
zwrotnym musi być kontrolowane (przynajmniej raz w
roku).
Czyszczenie (patrz strona 69)
Obsługa (patrz strona 67)
Hansgrohe zaleca, by z rana lub po dłuższym czasie
niekorzystania, pierwsze pół litra wody nie używać
jako wody pitnej.
Znak jakości (patrz strona 71)

19
Polski
Montaż (patrz strona 62)
Usterka Przyczyna Pomoc
Mała ilość wody - Zbyt niskie ciśnienie zasilające - Sprawdzić ciśnienie w instalacji
- Zabrudzone sitka - Oczyścić/ wymienić sitka
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
- Zabrudzone / uszkodzone
zabezpieczenie przed przepły-
wem zwrotnym
- Wyczyścić wzgl. wymienić
zabezpieczenie przed przepły-
wem zwrotnym
Przepływowy podgrzewacz wody
nie załącza się
- Zabrudzone sitka - Oczyścić/ wymienić sitka
- Zablokowane zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym
- Zbyt niskie ciśnienie zasilające - Usunąć ogranicznik przepływu
Zawór porusza się ociężale / jest
nieszczelny
- Uszkodzony / zanieczyszczony
Select Zawór odcinający
- Wymienić Select Zawór odcinają-
cy
- Niepoprawnie nałożony ogranicz-
nik temperatury
- Ponownie nałożyć ogranicznik
temperatury (patrz strona 64)

20
Česky
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. poloslou-
pů k vypouštěcímu ventilu není přípustné.
• V případě problémů s průtokovým ohřívačem nebo
pokud si budete přát větší průtok vody, je možné
odstranit EcoSmart® (omezovač průtoku), který je
umístěn v pojistce proti zpětnému toku.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 64)
Nastavení omezovače teplé vody. Ve spojení s
průtokovým ohřívačem se použití uzávěru teplé vody
nedoporučuje.
Rozmìry (viz strana 66)
Diagram průtoku (viz strana 67)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Servisní díly (viz strana 70)
Údržba (viz strana 68)
U zpětných ventilů se musí podle EN 806-5 v souladu s
národními nebo regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Čištění (viz strana 69)
Ovládání (viz strana 67)
Hansgrohe doporučuje ráno nebo po delších přestáv-
kách nepoužívat prvního půl litru jako pitnou vodu.
Zkušební značka (viz strana 71)
