Hans Grohe Raindance Select 2jet Showerpipe Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Raindance Select
2jet Showerpipe
27126xx1
40
°C

2
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Flow rate (max.)
showerhead 2.0 GPM(7.6 L/min)
handshower 2.0 GPM (7.6 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
English
Installation Considerations
 Inspect the showerpipe for shipping
damage before installation. Claims for
shipping damage made after the showerpipe
is installed will not be honored.
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• This showerpipe requires showerpipe rough
16181181(not included).
• Do not install this showerpipe in a steam shower.
• Make sure that the wall is strong enough to support
the showerpipe. The wall must be reinforced at the
mounting points. The area where the top mounting
piece is to be installed must be flat and free of
protruding grout joints, etc.
• The enclosed screws and anchors are suitable for
a solid surface wall. For other wall constructions,
select mounting hardware and reinforcement
suitable for that specific construction.
• This showerpipe is for use with shower heads rated
at 1.5 GPM (5.7 l/min) or higher.
• Protection against backflow is provided by check
valves.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts, the
maximum output temperature can be no higher than
112°F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Product Safety Notes
• The purpose of the shower arm is to support the
showerhead only. Do not use it to support other
objects.
• Do not use the showerpipe as a grab bar. Using the
showerpipe as a grab bar may result in injury or
product damage. If a grab bar is required, purchase
and install one separately.

3
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
pomme de douche 2.0 GPM (7.6 L/min)
douchette 2.0 GPM (7.6 L/min)
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
Français
À prendre en considération pour l’installation
 Avant son montage, s'assurer que le
produit n'a subi aucun dommage pendant le
transport. Après le montage, tout dommage
de transport ou de surface ne pourra pas
être reconnu.
• Ce dispositif requiert une pièce intérieure 16181181
(non compris).
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Le produit n'est pas prévu pour une utilisation en
liaison avec un bain à vapeur
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de
la paroi soit adaptée à l‘installation du produit et
surtout ne présente aucun point faible.
• Les vis et les chevilles fournies sont uniquement
apropriées au béton. Pour les autres constructions,
il faudra tenir compte des préconisations du
fabriquant de cheville.
• Ce produit devrait être seulement utilisé avec
les pommes de douche évaluées à 1.5 GPM
(5.7 L/min) ou plus.
• La protection contre le retour d’eau est fournie par
clapets de non-retour.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F
(44°C).
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
Consignes de sécurité
• Le bras de la douchette n'est conçu que pour tenir
la douchette et ne doit pas servir à la suspension
d'autres objets !
• Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.

4
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo
ducha cabezal 2.0 GPM (7.6 L/min)
teleducha 2.0 GPM (7.6 L/min)
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Español
Consideraciones para la instalación
 Antes del montaje se debe examinarse
el producto contra daños de transporte.
Después de la instalación so se reconoce
ningún daño de transporte o de superficie.
• La unidad requiere una pieza interior de válvula
16181181 (no incluida).
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• ¡El producto no ha sido diseñado para uso en
conexión con un baño de vapor!
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para
un montaje del producto y que, ante todo, no
presente puntos débiles.
• Los tornillos y los anclajes adjuntos son sólo
apropiados para hormigón. En el caso de otras
estructuras murales se deberán considerar las
indicaciones del fabricante de los anclajes.
• Este producto debe ser utilizado sólo con alcachofas
de la ducha valoradas en 1.5 GPM (5.7 L/min) o
más.
• La protección contra flujo inverso se proporciona
mediante válvulas de retención.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts, la
máxima temperatura de salida de la válvula de la
ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.
Indicaciones de seguridad
• Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
• El producto no debe ser utilizado como un
elemento de sujeción. Debe montarse un elemento
de sujeción separado.

5
Tools Required / Outiles Utiles / Herramientas Útiles
10 0°
26°
26°
11 ⅞"
11 ¾"
4¾"
3⅞"
2"
5⅞"
11 ¾"
G ½
43¼"
18⅜"
¼" 15⅜"
4⅜"
38⅞"
2⅞"
2¾"
5⅜"
6¼"
17 mm
27 mm ¼" / 6 mm
3 mm
4 mm
5 mm

6
Installation Suggestion / Suggestion d'installation / Sugerencia para la instalación
min. 88¼"
5⅞"
43¼" min. 1⅝"
43¼"
16181181
The installation dimensions shown in this installation
instruction are ideal for people of approximately 6' in
height. The dimensions can be changed if required.
In this case, the minimum ceiling height of 88¼" from
the standing surface, and all other measurements,
must be changed.
English
Les dimensions d‘ installation données dans la notice
de montage sont idéales pour une personne de 1800
mm de hauteur et doivent être ajustées selon le be-
soin. A ce sujet il faut tenir compte, pour un change-
ment de hauteur, que la côte minimum donnée de
2240 mm (88¼ po) à partir de la base du receveur
change et la modification du montage sera à prendre
en considération.
Français
Las medidas indicadas en las instrucciones de
montaje resultan ideales para personas de 1800 mm
de altura, por lo que deberán ajustarse siempre que
sea necesario. En este sentido, es importante tener
en cuenta que, en caso de modificación de la altura
de montaje, será necesario respetar el requisito de
2240 mm (88¼") de altura mínima desde la base de
la ducha y observar las medidas de conexión.
Español

7
English Français Español
Important! / ¡Importante!
 Flush the hot and cold
supplies thoroughly before
installing the showerpipe.
 Rincez bien les conduites
d’alimentation en eau chaude
et froide avant l’installation
de ce showerpipe.
 Lave los suministros de agua
caliente y fría a fondo antes
de instalar el showerpipe.
1
2
3
> 5 min
4
5

8
English Français Español
Installation / Installation / Instalación
 Pour vous assurer que
le mélangeur thermosta-
tique fonctionne cor-
rectement, installez la
conduite d’eau chaude
à gauche et la conduite
d’eau froide à droite.
Fermez l'eau à la valve principale.
Retirez le gabarit d’espacement,
les écrous et les bouchons.
 Para que la válvula
mezcladora termostática
funcione correctamente,
el suministro de agua
caliente debe estar a la
izquierda y el de agua
fría a la derecha.
Cierre el paso del agua en la
entrada del suministro.
Retire la plantilla espaciadora, las
tuercas y los tapones.

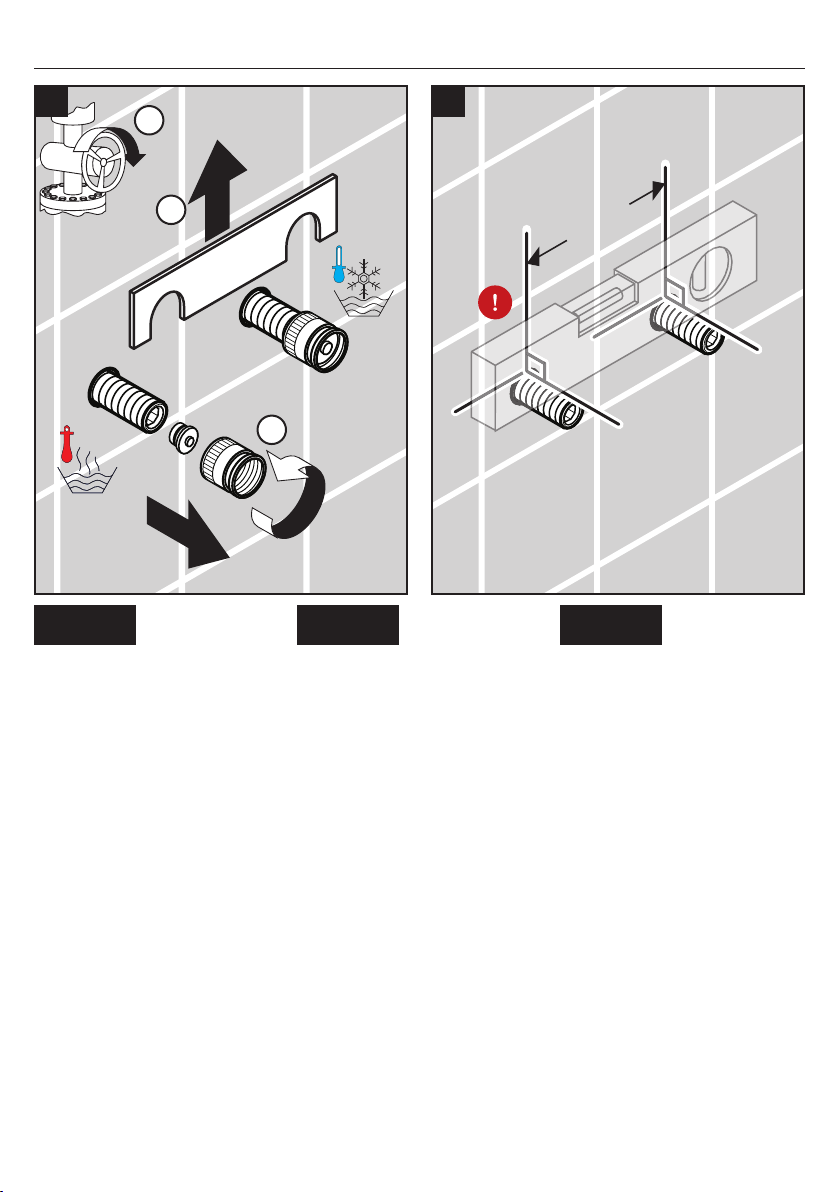

 To insure correct opera-
tion of the thermostatic
mixing valve, the hot
supply must be on the
left and the cold supply
must be on the right.
Turn the water off at the main.
Remove the spacing jig, nuts, and
plugs.
Confirm that the nipples are level
in all planes and are parallel to
each other.
Assurez-vous que les raccords
filetés sont au niveau sur tous
les plans et installés de manière
parallèle.
Confirme que los niples estén
nivelados en todos los planos y
paralelos entre sí.
5⅞"
(150 mm)
1
1 2
3
2

9
English Français Español
Mark a point on each nipple ⅝"
from the surface of the finished
wall
Carefully cut the nipple at this
point.
 Seal the wall around the
nipples with waterproof
sealant.
Faites une marque sur chaque
raccord fileté à ⅝ po de la surface
du mur fini.
Coupez soigneusement le raccord
fileté sur cette marque.
 Scellez le mur autour des
raccords filetés à l'aide
d'un agent d’étanchéité.
Marque un punto en cada niple de
⅝" desde la superficie de la pared
terminada.
Corte cuidadosamente el niple en
este punto.
 Selle la pared alrededor
de los niples con un sella-
dor impermeable.
Wrap the nipples with plumbers'
tape.
Install the adapters.
The adapters should extend 1½"
outside the surface of the finished
wall.
Enveloppez les raccords filetés
avec du ruban de plombier.
Installez les adaptateurs.
Les adaptateurs doivent dépasser
de 1½ po de la surface du mur
fini.
Envuelva los niples con cinta de
plomero.
Instale los adaptadores.
Los adaptadores deben sobresalir
1½" de la superficie de la pared
terminada.
⅝" (16 mm)
3 4
Silicone
1
2
3
4
3
1½"
1
2
27 mm

10
English Français Español

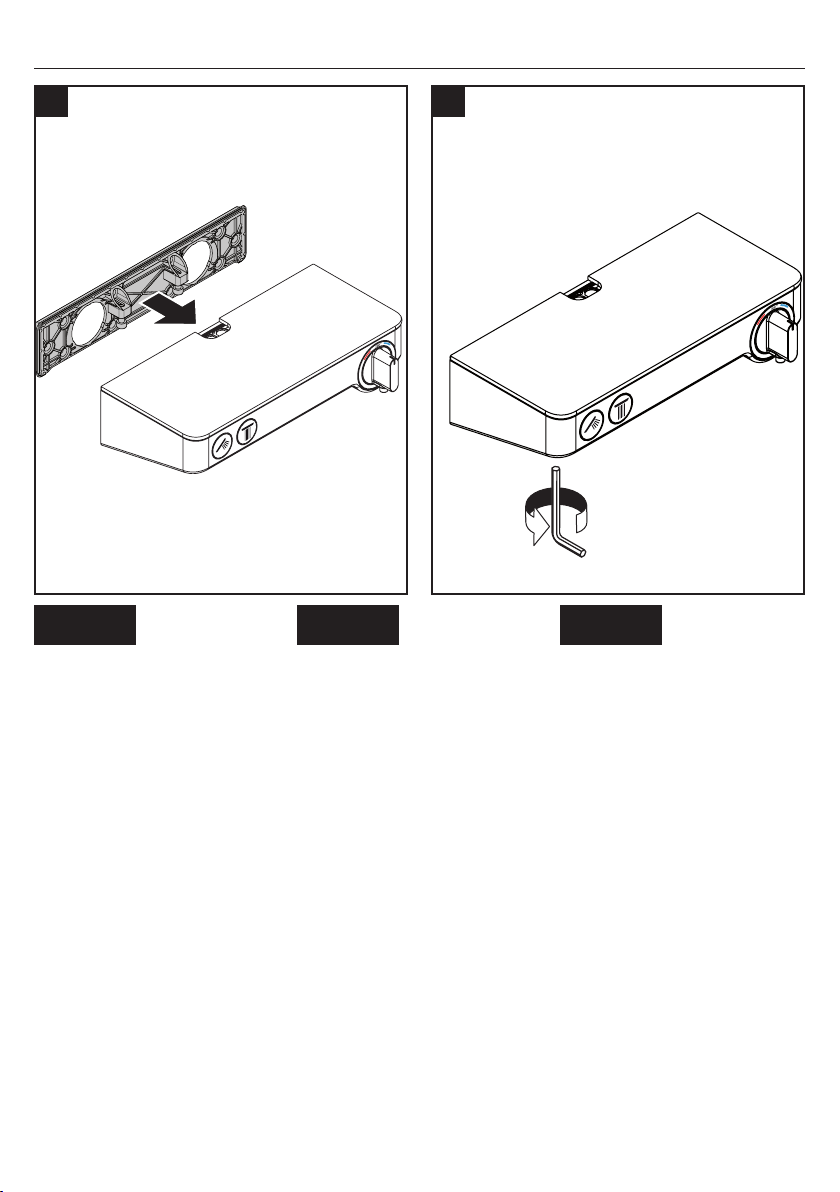

Loosen the mounting plate screws.
There should be a ¼" gap
between the screw head and the
flange.
Desserrez les vis de la plaque de
montage.
Il devrait y avoir un espace de ¼
po entre la vis et la bride.
Afloje los tornillos le la placa de
montaje.
Debe haber un espacio de ¼"
entre el tornillo et la brida.
Remove and discard the knockouts. Retirez les alvéoles sectionnables
de la plaque de montage.
Retire los troqueles de la placa de
montaje.
¼"
5 mm
5 6

11
English Français Español
Push the mounting plate into the
back of the mixer.
Installez la plaque de montage sur
le mitigeur.
Instale la placa de montaje sobre
el mezclador.
Tighten the screws. Serrez les vis. Apriete los tornillos.
7
5 mm
3 ft-lb /
4 Nm
8

12
English Français Español

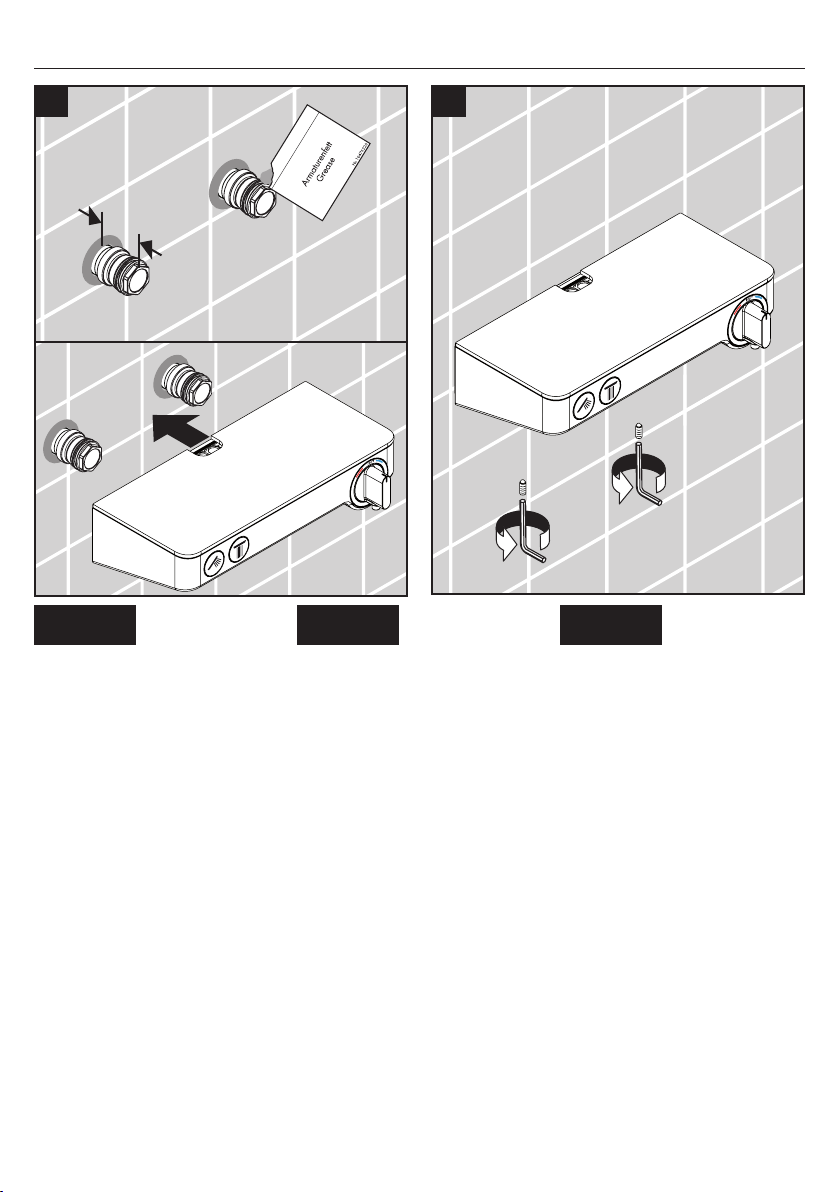

Lubricate the adapter o-rings.
Push the mixer over the adapters.
Lubrifiez les joints toriques sur les
adapteurs.
Installez le mitigeur sur les
adapteurs.
Lubrique los retenes anulares en
los adaptadores.
Instale el mezclador en los
adaptadores.
Tighten the set screws. Serrez les vis. Apriete los tornillos.
1½"
3 mm
2.2 ft-lb /
3 Nm
910

13
English Français Español
Lubricate the o-rings on the riser.
Install the riser on the mixer.
Lubrifiez les joints toriques sur les
adapteurs.
Installez la colonne montante sur
le mitigeur.
Lubrique los retenes anulares en
los adaptadores.
Instale la tubería de subida.
Make sure that the riser is level
Mark the positions of the screw
holes.
Assurez-vous que la colonne mon-
tante soit de niveau.
Marquez les positions des trous de
vissage.
Asegúrese de que la tubería de
subida quede nivelada.
Marque las posiciones de los
cuatro orificios para tornillos.
Nr. 10476220
Armaturenfett
Grease
1
2
1
2
11 12

14
English Français Español
Remove the riser. Retirez la colonne montante. Retire la tubería de subida.
Cover the mixer.
Drill the screw holes.
Install the anchors.
 Seal the wall around the
anchors with waterproof
sealant
Failure to seal the wall may result
in water damage.
Protégez le mélangeur.
Percez les trous.
Installez les chevilles.
 Scellez le mur autour des
chevilles à l’aide d’un
agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer des
dommages.
Proteja el mezclador.
Perfore los orificios.
Instale los pernos de anclaje.
 Selle la pared alred-
edor de los pernos de
anclaje con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños por acción del
agua.
13
4
1
2
3
¼" / 6 mm
14

15
English Français Español
Install the riser. Installez la colonne montante. Instale la tubería de subida.
Screw the top mounting piece to
the wall.
Lubricate the o-rings on the shower
arm.
Install the shower arm on the riser.
Installez la plaque de montage.
Lubrifiez les joints toriques sur le
bras de douche
Installez le bras de douche.
Instale la placa de montaje.
Lubrique los juntas toroidales en el
brazo de ducha.
Instale el brazo de ducha.
15
1
2
3
16

16
English Français Español
Tighten the screws.
Install the cover.
Serrez les vis.
Installez le couvercle.
Apriete los tornillos.
Instale la tapa.
Install the showerhead. Installez la pomme de douche. Instale la ducha cabezal.
17
1
2
4 mm
18
17 mm
7.4 ft-lb
10 Nm

17
English Français Español

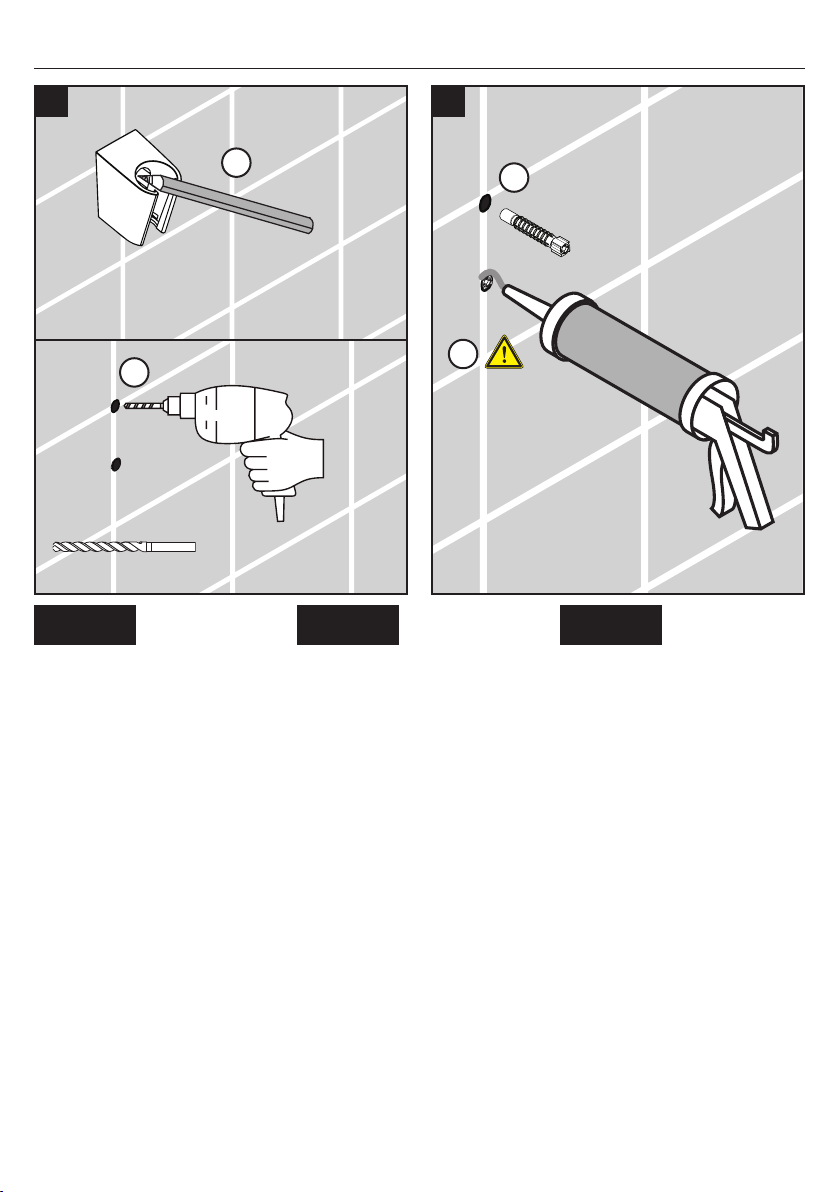

Position the handshower holder on
the wall at the desired location.
Mark the positions of the screw
holes.
Drill the screw holes.
Placez le support de douchette sur
la surface de montage.
Marquez les positions des deux
trous de vissage.
Percez les trous.
Coloque el soporte de la ducha
cabezal sobre la superficie de
montaje.
Marque las posiciones de los
orificios para tornillos.
Perfore los orificios.
Install the anchors.
 Seal the wall around the
anchors using water-
proof sealant.
Failure to seal the wall may lead to
water damage.
Installez les chevilles.
 Scellez le mur autour des
chevilles à l’aide d’un
agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer des
dommages.
Instale los pernos de anclaje.
 Selle la pared alred-
edor de los pernos de
anclaje con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños por acción del
agua.
19
¼" / 6 mm
1
2
1
2
20

18
English Français Español

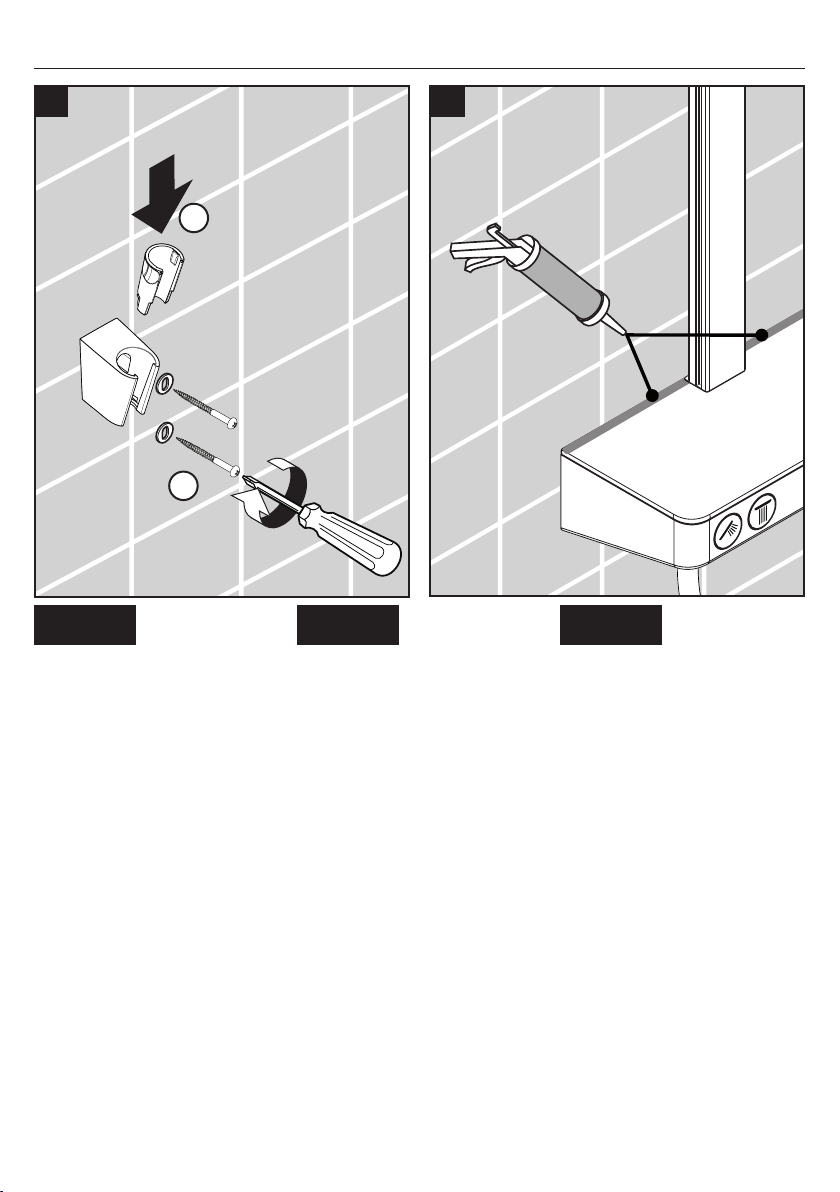

Install the handshower holder. Installez le support de douchette. Instale el soporto de teleducha.
Run a bead of sealant at the wall
on the top of the mixer only.
Scellez le mur autour de la partie
supérieure du produit à l’aide d’un
agent d’étanchéité.
Selle la pared alrededor de
la parte superior del producto
con la ayuda de un agente de
impermeabilidad.
Silicone
21 22
1
2

19
English Français Español

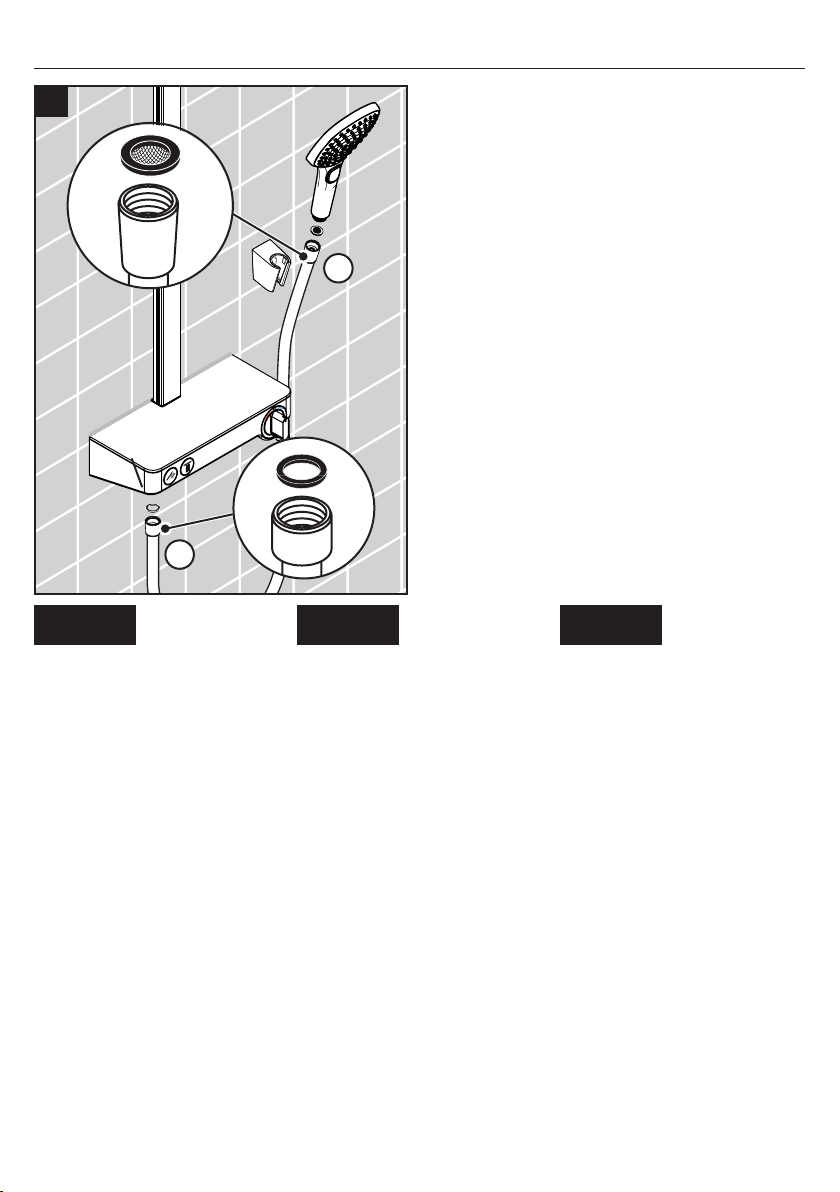

Place the black rubber washer in
the short end of the handshower
hose. Connect this end to the out-
let on the bottom of the mixer.
Place the screen washer in the
long end of the handshower
hose. Connect this end to the
handshower.
Rest the handshower in the holder.
Placez la rondelle de tuyau en
caoutchouc noir dans l’une des
extrémités du tuyau. Vissez cette
extrémité du tuyau à la sortie pour
douchette sur la valve.
Placez le tamis dans l’autre
extrémité du tuyau. Vissez cette
extrémité à la douchette.
Déposez la douchette dans son
support.
Coloque la arandela de goma
negra en un extremo de la
manguera. Enrosque este extremo
al puerto de la ducha de mano en
la válvula.
Coloque la arandela de filtro en
el otro extremo de la manguera.
Enrosque este extremo a la ducha
de mano.
Apoye la ducha de mano en el
soporte.
23
1
2

20
English Français Español

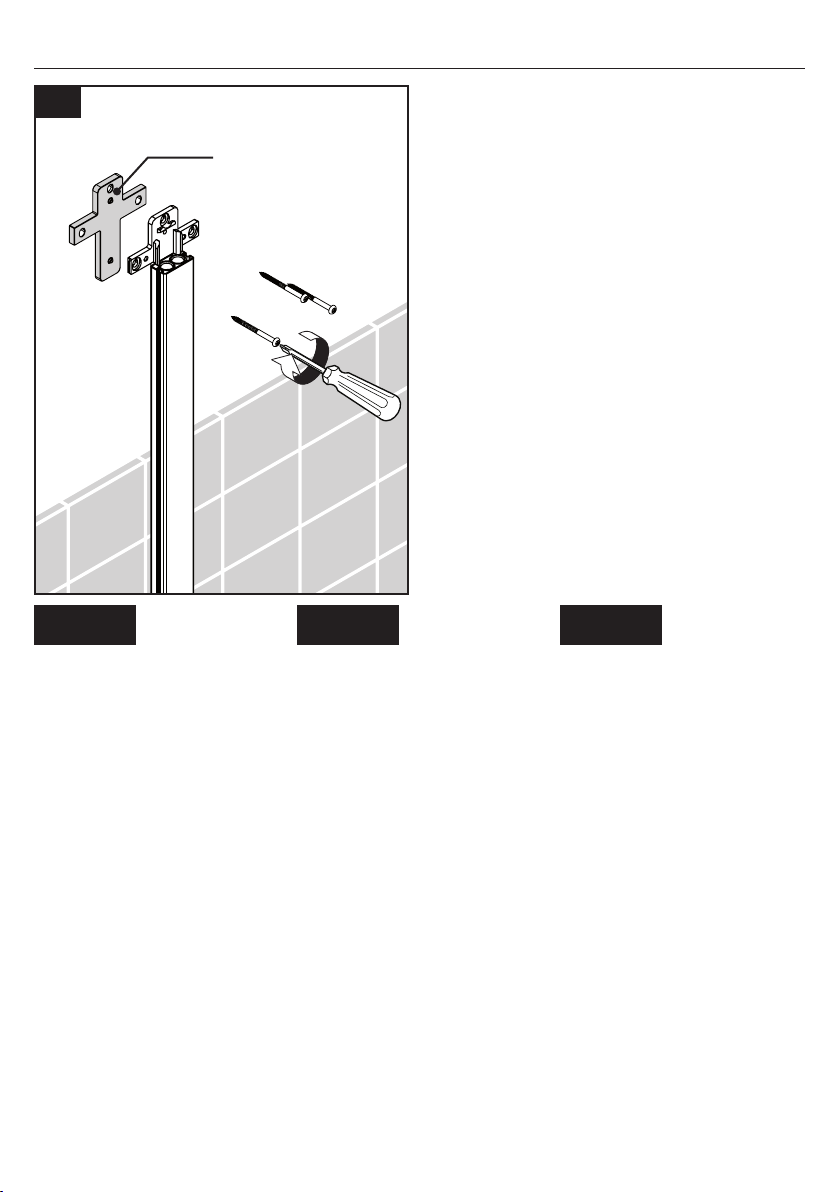

If the tile does not go all the way
up the wall, install tile spacer
#92143000 (not included).
Si les tuiles ne couvrent pas
l’emplacement de fixation,
installez le disque adaptateur
#92143000 (non compris).
Si el azulejo no se extiende hasta
el punto de montaje, instale el
disco que coincida con el azulejo,
№ 92143000 (no includo).
Optional Installation / Installation Optionnel / Instalación Opcional
16a
92143000
not included
non compris
no incluido
