Hans Grohe AXOR Citterio E Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Citterio E
36735XXX / 36736XXX

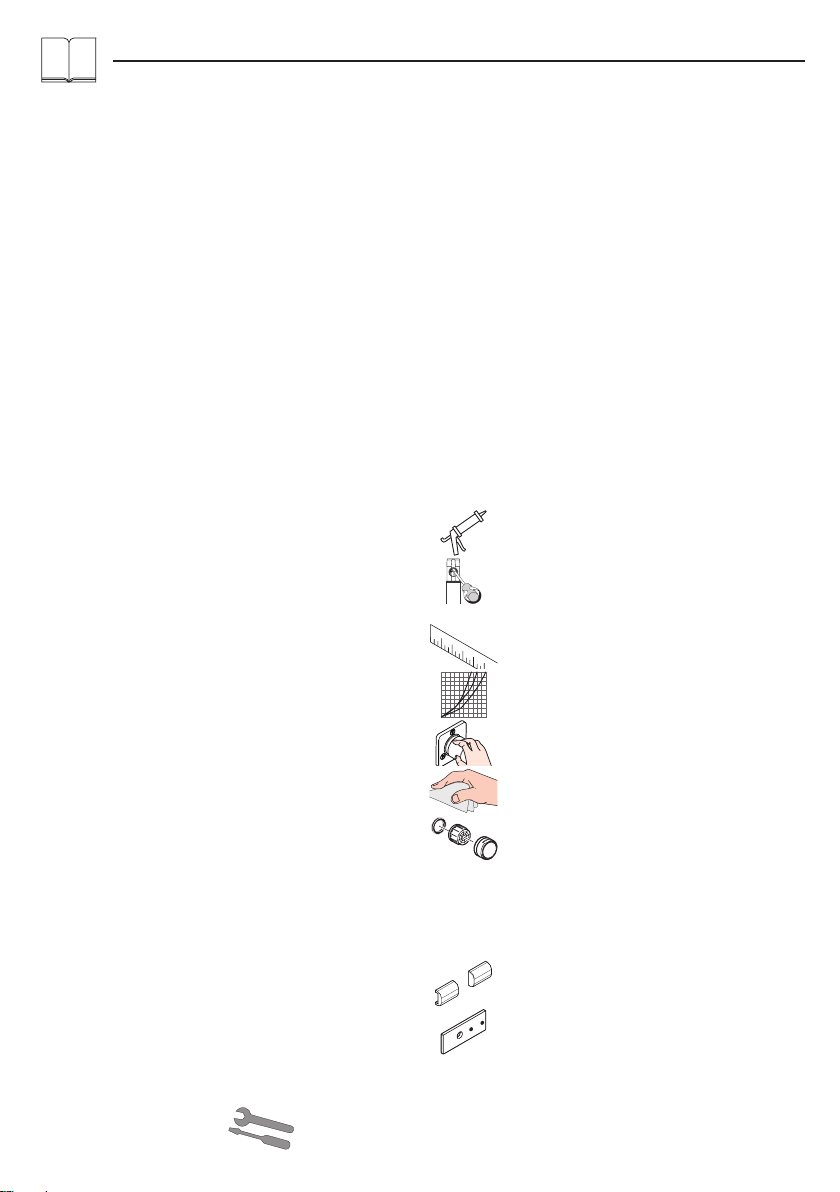

2Montage siehe Seite 32
Serviceteile (siehe Seite 37)
XXX = Farbcodierung
000 = chrom
820 = brushed nickel
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Fliesenausgleichsscheibe chrom
#92406XXX (siehe Seite 37)
Abdeckkappen-Set chrom #42871XXX
(siehe Seite 37)
Reinigung (siehe Seite 36) und bei-
liegende Broschüre
Bedienung (siehe Seite 35)
Maße (siehe Seite 31)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
• Optimale Funktion nur in Verbindung mit Hansgrohe
Handbrausen und Hansgrohe Brausenschläuchen
garantiert.
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geis-
tigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
Brausenschläuche sind nur zum Anschluss von Brau-
sen an Armaturen geeignet. Eine Absperrung nach
dem Schlauch in Fließrichtung ist unzulässig!
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die Befes-
tigungsfläche im gesamten Bereich der Befestigung
plan ist (keine vorstehenden Fugen oder Fliesenver-
satz), der Wandaufbau für eine Montage des Produk-
tes geeignet ist und keine Schwachstellen aufweist.
Die beigelegten Schrauben und Dübel sind nur für
Beton geeignet. Bei anderen Wandaufbauten sind die
Herstellerangaben der Dübelhersteller zu beachten.
• Der vormontierte Filtereinsatz muss verwendet werden,
um den Normdurchfluss der Handbrause zu gewähr-
leisten und um Schmutzeinspülungen aus dem Lei-
tungsnetz zu vermeiden. Schmutzeinspülungen können
die Funktion beeinträchtigen und/oder zu Beschädi-
gungen an Funktionsteilen der Handbrause führen, für
hieraus ergebende Schäden haftet Hansgrohe nicht
Deutsch
Durchflussdiagramm
(siehe Seite 31)
Durch die Exzenterbuchse können Bohrtole-
ranzen ausgeglichen werden. (siehe Seite 33)

3
Montage voir pages 32
Pièces détachées (voir pages 37)
XXX = Couleurs
000 = chromé
820 = brushed nickel
Accessoires en option (ne fait pas
partie de la fourniture)
cale de compensation chromé #92406XXX
(voir pages 37)
jeu de capuchons de couverturen chromé
#42871XXX (voir pages 37)
Nettoyage (voir pages 36) et bro-
chure ci-jointe
Instructions de service (voir
pages 35)
Dimensions (voir pages 31)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
douchette et n'entrent pas dans le cadre de la respon-
sabilité de Hansgrohe.
• Un fonctionnement optimal est seulement garanti en
combinaison avec des douches à main et des flexibles
Hansgrohe.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
Les flexibles de douche ne doivent être utilisés que
pour le raccordement d ’une douche à main à un
robinet. Le montage d ’un système d ’arrêt après le
flexible, en direction du courant d ’eau est stricte-
ment interdit.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de la
paroi soit adaptée à l'installation du produit et surtout
ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• La garniture filtrante prémontée doit être utilisée pour
garantir le débit normal de la douchette et éviter l'infil-
tration de saletés provenant du réseau de conduites.
Ces infiltrations de saletés risquent de porter préjudice
et/ou d'endommager les éléments fonctionnels de la
Français
Diagramme du débit
(voir pages 31)
Grâce à l´axe excentrique de réglage on
peut rattraper la tolérance de perçage. (voir
pages 33)

4Assembly see page 32
Spare parts (see page 37)
XXX = Colors
000 = chrome plated
820 = brushed nickel
Special accessories (order as an
extra)
tile-matching-disk chrome plated
#92406XXX (see page 37)
cover cap set chrome plated #42871XXX
(see page 37)
Cleaning (see page 36) and en-
closed brochure
Operation (see page 35)
Dimensions (see page 31)
Do not use silicone containing acetic acid!
Symbol description
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using
this product.
Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
The product may not be used as a holding handle. A
separate handle must be installed.
Shower hoses are only suitable for a connection
from the shower to the fitting. Never fit a shut-off
device between the fitting and the hose.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• Where the contractor mounts the product, he should
ensure that the entire area of the wall to which the
mounting plate is to be fitted, is flat (no projecting
joints or tiles sticking out), that the structure of the wall
is suitable for the installation of the product and has
no weak points. The enclosed screws and dowels are
only suitable for concrete. For another wall construc-
tions the manufacturer's indications of the dowel
manufacturer have to be taken into account.
• The premounted filter insert must be used to ensure
a normal flow of the shower and to prevent dirt from
entering through the pipes. Dirt entering can affect the
function and/or lead to damages to the shower. Hans-
grohe will not be held liable for this type of damage.
• Optimal functioning is only guaranteed with the com-
bination of Hansgrohe hand showers and Hansgrohe
shower hoses.
English
Flow diagram
(see page 31)
With the excentric washer it is possible to
equalize tolerance of the drilling. (see page
33)

5
Montaggio vedi pagg. 32
Parti di ricambio (vedi pagg. 37)
XXX = Trattamento
000 = cromato
820 = brushed nickel
Accessori speciali (non contenuto
nel volume di fornitura)
distanziali da piastrella cromato
#92406XXX (vedi pagg. 37)
set di coperchi cromato #42871XXX (vedi
pagg. 37)
Pulitura (vedi pagg. 36) e brochure
allegata
Procedura (vedi pagg. 35)
Ingombri (vedi pagg. 31)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
• Funzionalità ottimale solamente in combinazione con
doccette e flessibili Hansgrohe.
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
Il prodotto non deve essere utilizzato come maniglia,
questa deve essere montata separatamente.
I flessibili devono essere inseriti solo tra l ’uscita dell
’acqua e la doccetta. Non deve essere introdotta al-
cuna prolunga tra il flessibile e l ’uscita dell ’acqua.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Quando il personale tecnico specializzato esegue il
montaggio del prodotto è necessario assicurarsi che
la superficie di fissaggio sia piana in tutta l’area di
fissaggio (senza giunti sporgenti o spostamento delle
piastrelle), che la struttura della parete sia adatta per
il montaggio del prodotto e soprattutto che non ci
siano dei punti deboli. Le viti e i tasselli in dotazione
sono adatti solo per calcestruzzo. In caso di altre
strutture della parete vanno osservare le indicazioni
del produttore dei tasselli.
• L'inserto filtrante premontato deve essere utilizzato per
garantire il flusso normale della doccetta e per evitare
risciacqui di sporcizia dalla rete idrica. Risciacqui
di sporcizia possono pregiudicare la funzione e/o
danneggiare parti funzionali della doccetta. Per danni
risultanti da ciò non risponde la Hansgrohe
Italiano
Diagramma flusso
(vedi pagg. 31)
Con la rondella eccentrica è possibile
equilibrare tolleranze diverse tra i fori. (vedi
pagg. 33)

6Montaje ver página 32
Repuestos (ver página 37)
XXX = Acabados
000 = cromado
820 = brushed nickel
Opcional (no incluido en el sumi-
nistro)
Pieza desuplemento cromado #92406XXX
(ver página 37)
Kit de capuchones cromado #42871XXX
(ver página 37)
Limpiar (ver página 36) y folleto
anexo
Manejo (ver página 35)
Dimensiones (ver página 31)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
miento y provocar daños en partes funcionales de
la ducha manual. Hansgrohe no asumirá ninguna
responsabilidad por los daños que de ello se deriven.
• Sólo se garantiza una función óptima en combinación
con teleduchas y flexos de Hansgrohe.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
Los flexos deben usarse exclusivamente para la co-
nexión entre grifería y teleducha. Cualquier función
de cierre tras el flexo y en la dirección del flujo del
agua no está permitida.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente
puntos débiles. Los tornillos y tacos adjuntos son sólo
apropiados para hormigón. En el caso de otras estruc-
turas murales se deberán considerar las indicaciones
del fabricante de tacos.
• El inserto de filtro premontado debe utilizarse para
garantizar el caudal normado de la ducha manual y
evitar que penetre suciedad procedente de la red de
conducción. La suciedad puede limitar el funciona-
Español
Diagrama de circulación
(ver página 31)
Durante la instalación y mediante la excén-
trica se puede corregir la posición de la
barra. (ver página 33)

7
Montage zie blz. 32
Service onderdelen (zie blz. 37)
XXX = Kleuren
000 = verchroomd
820 = brushed nickel
Toebehoren (behoort niet tot het
leveringspakket)
opvulschijf verchroomd #92406XXX (zie
blz. 37)
set sierafdekkingen verchroomd #42871XXX
(zie blz. 37)
Reinigen (zie blz. 36) en bijgevoeg-
de brochure
Bediening (zie blz. 35)
Maten (zie blz. 31)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
voor daaruit voortvloeiende schade is Hansgrohe niet
aansprakelijk.
• Optimal funktioneren gegarandeerd bij kombinatie
met Hansgrohe handdouche en doucheslang.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
Het product mag niet als handgreep worden ge-
bruikt. Er moet een aparte handgreep gemonteerd
worden.
De doucheslangen zijn alleen geschikt voor de
aansluiting van douches aan kranen. Een versper-
ring ná de doucheslang in de stroomrichting is niet
toelaatbaar.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Bij de montage van het produkt door een vakkundige
installateur moet men erop letten dat het bevestigings-
oppervlak op één oppervlak zit (dus geen opliggende
voegen of verspringende tegels), de wand geschikt is
voor montage van produkten en zeker geen zwakke
plekken bevat. De bijgevoegde schroeven en duvels
zijn alleen geschikt voor beton. Bei andere wand-
soorten dient u te letten op de voorschriften van de
fabrikant van de schroeven en duvels.
• Het voorgemonteerde filterelement moet gebruikt
worden om het normdebiet van de handdouche te
garanderen en om vuil uit de waterleiding te weren.
Vuil uit de waterleiding kan de werking negatief
beïnvloeden en / of de handdouche beschadigen;
Nederlands
Doorstroomdiagram
(zie blz. 31)
Door de excentrische bus kunnen eventuele
boorafwijkingen worden hersteld. (zie blz.
33)

8
Reservedele (se s. 37)
XXX = Overflade
000 = Krom
820 = Brushed nickel
Specialtilbehør (ikke med i leve-
ringsomfang)
Afstandsskive Krom #92406XXX (se s. 37)
Dækskive sæt Krom #42871XXX (se s. 37)
Godkendelse (se s. 40)
Rengøring (se s. 36) og vedlagt
brochure
Brugsanvisning (se s. 35)
Målene (se s. 31)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
Bruserslanger bør kun anvendes i forbindelse med
tilslutning mellem brusere og armatur. Det er ikke
tilladt at montere en afspærringsventil mellem bruser
og slange!
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Ved montering er det vigtigt at sikre sig, at hele befæ-
stigelsesfladen er plan (ingen ujævne fuger eller fliser),
samt at væggen er egnet til montering af produktet og
specielt, at væggen ikke har nogen svage punkter. De
medfølgende skruer og dübler er kun egnet til beton.
Ved anden vægopbygning bør producenten af dübler
kontaktes for nærmere information.
• For at garantere håndbruserens standardgennem-
strømning og for at undgå tilsmudsninger fra lednings-
nettet, skal man bruge den formonterede filterindsats.
Tilsmudsningen kan påvirke funktionen og/eller føres
til skader på håndbruserens funktionskomponenter.
Hans Grohe er ikke ansvarligt for heraf resulterende
skader
• Optimal funktion garanteres for anvendelse i forbin-
delse med Hansgrohe håndbrusere og Hansgrohe
bruseslanger.
Dansk
Gennemstrømningsdiagram
(se s. 31)
Ved hjælp af den excentriske bøsning kan
evt. skævheder i borehullerne udlignes. (se
s. 33)

9
Montagem ver página 32
Peças de substituição (ver página 37)
XXX = Acabamentos
000 = cromado
820 = brushed nickel
Acessórios especiais (não incluí-
do no volume de fornecimento)
Arruela espaçadora cromado #92406XXX
(ver página 37)
Capa cromado #42871XXX (ver página
37)
Limpeza (ver página 36) e brochura
em anexo
Funcionamento (ver página 35)
Medidas (ver página 31)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
da rede. A sujidade proveniente da rede pode influen-
ciar o funcionamento e/ou provocar danos nas peças
funcionais do chuveiro de mão. A Hansgrohe não se
responsabiliza por danos daí resultantes.
• O bom funcionamento é apenas garantido em
combinação com chuveiros de mão e tubos flexíveis
Hansgrohe.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Crianças e adultos com deficiências motoras, men-
tais e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
O produto não pode ser utilizado como pega de
apoio. Tem que ser montada uma pega separada.
Os tubos flexíveis são apenas adequados para uma
ligação do chuveiro à misturadora. Nunca instale
uma válvula de corte entre a misturadora e o tubo
flexível.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• Durante a montagem do produto por técnicos quali-
ficados, deve ter-se em atenção que a superfície de
fixação seja plana em toda a área da fixação (sem
juntas sobrepostas/salientes ou ladrilhos desloca-
dos), que o dispositivo de montagem na parede seja
adequado para uma montagem na parede e que este
não apresente nenhuns pontos fracos. Os parafusos
e buchas incluídos no volume de fornecimento são
apenas adequados para betão. Para outros métodos
de montagem na parede devem ser respeitadas as
indicações do fabricante das buchas.
• O elemento filtrante pré-montado tem que ser utiliza-
do para garantir o fluxo normalizado do chuveiro de
mão e para evitar a entrada de sujidade proveniente
Português
Fluxograma
(ver página 31)
Com o encaixe excêntrico é possível
compensar a tolerância da furação. (ver
página 33)

10 Montaż patrz strona 32
Części serwisowe (patrz strona 37)
XXX = Kody kolorów
000 = chrom
820 = nikiel szorowany
Wyposażenie specjalne (Nie jest
częścią dostawy)
Podkładka do wyrównania płytek ceramicz-
nych chrom #92406XXX (patrz strona 37)
Zestaw zatyczek chrom #42871XXX (patrz
strona 37)
Czyszczenie (patrz strona 36) i dołą-
czona broszura
Obsługa (patrz strona 35)
Wymiary (patrz strona 31)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
• Optymalne działanie gwarantuje się tylko w odnie-
sieniu do pryszniców ręcznych i węży prysznicowych
Hansgrohe.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,1 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Produktu nie wolno używać jako uchwytu do trzyma-
nia się. Należy zamontować osobny uchwyt.
Węże prysznicowe przeznaczone są do podłącze-
nia tylko z armaturą. Blokada za wężem w kierunku
przepływu jest niedopuszczalna.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Montaż produktu musi być wykonany przez wykwali-
fikowanego fachowca. Powierzchnia w miejscu monta-
żu musi być równa (bez uskoków wzgl. wzajemnie
przesuniętych płytek). Ściana w miejscu montażu
musi być stabilna. Dołożone w komplecie śruby i kołki
rozporowe są przeznaczone do betonu. Przy innych
rodzajach ścian należy odpowiednio dobrać moco-
wanie i przestrzegać zaleceń producenta.
• Należy użyć zamontowaną uprzednio wkładkę filtra,
aby zapewnić przepisowy przepływ przez prysznic
ręczny i zapobiec przedostawaniu się zanieczyszczeń
z instalacji sieciowej. Przedostające się zanieczysz-
czenia mogą mieć negatywny wpływ na działanie
i/lub prowadzić do usterek w działaniu elementów
prysznica ręcznego; za powstałe z tego tytułu szkody
firma Hansgrohe nie ponosi odpowiedzialności.
Polski
Schemat przepływu
(patrz strona 31)
Za pomocą tulei mimośrodowej można
łatwo wyrównać tolerancje otworów. (patrz
strona 33)

11
Montáž viz strana 32
Servisní díly (viz strana 37)
XXX = Kód povrchové úpravy
000 = chrom
820 = brushed nickel
Zvláštní příslušenství (není sou-
částí dodávky)
destička pro vyrovnání obkladů chrom
#92406XXX (viz strana 37)
sada krycích víček chrom #42871XXX (viz
strana 37)
Čištění (viz strana 36) a přiložená
brožura
Ovládání (viz strana 35)
Rozmìry (viz strana 31)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
Produkt nesmí být používán jako madlo. Je nutné
namontovat samostatné madlo.
Sprchové hadice jsou vhodné pouze pro napojení
sprch na armatury. Řazení uzavíracího ventilu za
hadici po směru toku je nepřípustné!
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Při montáži produktu kvalifikovaným odborným per-
sonálem je třeba dbát na to, aby upevňovací plochy
byly v celém rozsahu upevnění rovné (žádné vyčnívají-
cí spáry nebo navzájem přesazené obklady), aby
konstrukce stěny byla pro montáž produktu vhodná a
zvláště aby v ní nebyla žádná slabá místa. Přiložené
vruty a hmoždinky jsou vhodné pouze pro beton. Při
jiných konstrukčních materiálech stěny je třeba se řídit
údaji výrobce hmoždinek.
• Pro zaručení normalního průtoku ruční sprchy a
zabránění vzniku usazenin z přívodního vedení se
musí použít předmontovaná filtrační vložka. Usazeniny
nečistot mohou ovlivnit funkci sprchy a/nebo vést k po-
škození funkčních dílů sprchy. Za takto vzniklé škody
firma Hansgrohe neručí.
• Optimální funkce je zaručena pouze s ručními sprcha-
mi a sprchovými hadicemi Hansgrohe.
Česky
Diagram průtoku
(viz strana 31)
Excentrickými vložkami je možné vyrovnat
tolerance vrtaných otvorů. (viz strana 33)

12 Montáž viď strana 32
Servisné diely (viď strana 37)
XXX = Farebné označenie
000 = chróm
820 = brushed nickel
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
doštička pre vyrovnanie obkladov chróm
#92406XXX (viď strana 37)
sada veka chróm #42871XXX (viď strana 37)
Čistenie (viď strana 36) a priložená
brožúra
Obsluha (viď strana 35)
Rozmery (viď strana 31)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Produkt nesmú bez dozoru používať deti, ako aj
dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Produkt nesmú používať ani
osoby, ktoré sú pod vplyvom alkoholu alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
Výrobok sa nesmie používať ako držadlo. K tomu
účelu sa musí namontovať samostatné držadlo.
Sprchové hadice sú vhodné iba pre napojenie spŕch
na batérie. Umiestnenie uzatváracieho ventilu za
hadicou v smere toku je neprípustne.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Pri montáži produktu kvalifikovaným odborným perso-
nálom je nutné dbať na to, aby upevňovacie plochy
boli v celom rozsahu upevnenia rovné (žiadne vyčnie-
vajúce škáry alebo navzájom predsadené obklady),
aby konštrukcia steny bola pre montáž produktu
vhodná a zvlášť aby v nej neboli žiadne slabé miesta.
Priložené vruty a hmoždinky sú vhodné len pre betón.
Pri iných konštrukčných materiáloch steny je nutné
riadiť sa údajmi výrobcu hmoždiniek.
• Predmontovaná filtračná vložka sa musí použiť, aby sa
zaručil normovaný prietok ručnej sprchy a odstránili
naplaveniny nečistôt z rozvodnej siete. Naplaveniny
nečistôt môžu ovplyvniť funkčnosť a/alebo môžu viesť
k poškodeniam funkčných dielov ručnej sprchy, pričom
za takto spôsobené škody spoločnosť Hansgrohe
neručí.
• Optimálna funkcia je zaručen·iba s ručnými sprchami
a sprchovými hadicami Hansgrohe.
Slovensky
Diagram prietoku
(viď strana 31)
Excentrickými vložkami je možné vyrovnat'
toleranciu vŕtaných otvorov. (viď strana 33)

13
安装 参见第页 32
备用零件 (参见第页37)
XXX= 颜色代码
000=镀铬
820=镍拉丝
选装附件 (不在供货范围内)
匹配瓷砖的圆盘镀铬#92406XXX(参见
第页37)
罩盖组件镀铬#42871XXX(参见第页
37)
清洗 (参见第页36)并附有小
手册
操作 (参见第页35)
大小 (参见第页31)
请勿使用含有乙酸的硅胶！
符号说明
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,1-0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
不得让儿童和肢体、精神和/或意识有障碍的成
人在不受监管的情况下使用淋浴系统。受酒精
或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
该产品不得作扶柄使用。必须安装单独的扶
柄。
淋浴软管只适合从淋浴器连接到管接头。切勿
在管接头和软管之间安装截止装置。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 在安装产品的位置，安装人员必须确保安装面的
墙面是平的（没有突出物或瓷砖没有突起），墙
体结构适合产品的安装并没有弱点。包装内的膨
胀螺丝只适用于混凝土墙体。对于其他墙体结构
必须咨询膨胀螺丝生产商的建议。
• 必须使用预装配好的过滤器芯，以保障手持花
洒达到标准水流量并避免从管网中冲出污物。
污物可损害功能和/或导致损坏手持花洒的功能
件，对由此所产生的损害汉斯格雅公司将不承
担责任。
• 只有与汉斯格雅手提花洒和汉斯格雅淋浴器软管
组合使用，方担保最佳的功能。
中文
流量示意图
(参见第页31)
用偏心套管可以补偿消除钻孔的偏差。
(参见第页33)

14 Монтаж см. стр. 32
Κомплеκт (см. стр. 37)
XXX = Цветная кодировка
000 = хром
820 = brushed nickel
Специальные принадлежно-
сти (не включено в объем поставки!)
Шайба для выравнивания с уровнем плит-
ки хром #92406XXX (см. стр. 37)
Набор крышек хром #42871XXX (см.
стр. 37)
Очистка (см. стр. 36) и прилагае-
мая брошюра
Эксплуатация (см. стр. 35)
Размеры (см. стр. 31)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
или приводит к повреждению функциональных
деталей ручного душа. Компания Hansgrohe не
несет ответственности за ущерб, причиненный в
результате несоблюдения этого требования
• Оптимальное функционирование гарантируется
только при использовании в комбинации с руч-
ными душами Hansgrohe и душевыми шлангами
Hansgrohe.
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,1 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
Дети, а также взрослые с физическими, умствен-
ными и/или сенсорными недостатками должны
пользоваться изделием только под присмотром.
Запрещается пользоваться изделием в состоянии
алкогольного или наркотического опьянения.
Не допускайте попадания струи воды из разбрыз-
гивателя на чувствительные части тела (например,
на глаза). Разбрызгиватель следует устанавливать
на достаточном расстоянии от тела.
Изделие запрещается использовать в качестве
рукоятки. Следует устанавливать специальную
рукоятку.
Душевые шланги подходят только для подсоедине-
ния душей к арматуре. Не устанавливайте допол-
нительных затворов между шлангом и арматурой!
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• При монтаже изделия квалифицированным
персоналом необходимо следить за тем, чтобы,
поверхность крепления была плоской во всей зоне
крепления (без выступающих швов или смещения
плитки), структура стен подходила для монтажа
изделия и, в частности, не имела слабых мест. При-
лагаемые винты и дюбели предназначены только
для бетона. При других типах стен необходимо
соблюдать указания производителей дюбелей.
• Необходимо установить предварительно смонтиро-
ванный фильтрующий элемент, чтобы обеспечить
нормальный поток для ручного душа и предотвра-
тить попадание загрязнений из канализационной
сети. Попадание загрязнений ухудшает работу и/
Русский
Схема потока
(см. стр. 31)
С помощью соединения-эксцентрика мож-
но установить штангу строго вертикально.
(см. стр. 33)

15
Szerelés lásd a oldalon 32
Tartozékok (lásd a oldalon 37)
XXX = Színkódolás
000 = króm
820 = brushed nickel
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Csempekiegyenlítő lemez króm #92406XXX
(lásd a oldalon 37)
Zárósapka-szett króm #42871XXX (lásd a
oldalon 37)
Tisztítás (lásd a oldalon 36) és mellé-
kelt brossúrával
Használat (lásd a oldalon 35)
Méretet (lásd a oldalon 31)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
• A megfelelő működést csak Hansgrohe
kézizuhanyokkal és Hansgrohe zuhanycsövekkel
garantáljuk.
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
Gyermekek, valamint testileg, szellemileg fogyatékos
és / vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a terméket. Alkohol
és kábítószer befolyása alatt álló személyek nem
használhatják a terméket.
Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
A terméket nem szabad kapaszkodónak használni.
Ehhez külön kapaszkodót kell felszerelni.
A zuhanycsövek kizárólag zuhanyok csaptelepek-
kel való összekötésére alkalmasak. A zuhanycső
után (folyásirány szerint) elzárás beszerelése nem
engedélyezett!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• Miközben szakképzett szakember végzi a termék fel-
szerelését, ügyelni kell arra, hogy a rögzítési felületek
a rögzítési terület teljes egészén síkok (nincsenek kiál-
ló fugák vagy csempeszélek), a fal felépítése alkalmas
a termék felszereléséhez, és különösképpen, hogy
nincsenek benne gyenge pontok. A mellékelt csavarok
és dűbelek csak betonhoz alkalmasak. Egyéb fala-
zatoknál figyelembe kell venni a dűbelgyártó gyártói
utasításait.
• Az előre felszerelt szűrőbetétet kell használni a
kézi zuhany szabvány átfolyásának biztosításához,
és hogy elkerülje a szennyeződések befolyását a
vezetékből. A szennyeződések befolyásolhatják a
működést és /vagy a kézi zuhany működő részeinek
rongálódásához vezethetnek, az ebből származó
károkért a Hansgrohe nem vállal felelőséget
Magyar
Átfolyási diagramm
(lásd a oldalon 31)
Az excenter hüvelynek köszönhetően a
fúrási egyenletlenségek kiegyenlíthetőek.
(lásd a oldalon 33)

16 Asennus katso sivu 32
Varaosat (katso sivu 37)
XXX = Värikoodaus
000 = kromi
820 = harjattu nikkeli
Erityisvaruste (ei kuulu toimituk-
seen)
Laatansovituslevy kromi #92406XXX (katso
sivu 37)
Peitekupusarja kromi #42871XXX (katso
sivu 37)
Puhdistus (katso sivu 36) ja oheinen
esite
Käyttö (katso sivu 35)
Mitat (katso sivu 31)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjes-
telmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
Tuotetta ei saa käyttää kädensijana. On asennettava
erillinen kädensija.
Suihkuletkut soveltuvat vain käsisuihkun liittämiseen
armatuureihin. Letkun jälkeen virtaussuunnassa oleva
sulkuventtiili ei ole sallittua!
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Kun pätevä ammattihenkilöstö suorittaa tuotteen
asennusta, on huomioitava, että kiinnityspinta on koko
kiinnityksen alueella tasainen (ei ulkonevia saumoja
tai laattojen tasomuutoksia) ja, että seinän rakenne
soveltuu tuotteen asentamiseen eikä siinä ole heikkoja
kohtia. Mukana olevat kiinnitysruuvit ja kiinnitysankku-
rit soveltuvat betoniin kiinnittämiseen. Kiinnitettäessä
tuotetta muihin seinärakenteisiin, noutata kiinnittimien
valmistajan ohjeita.
• Esiasennettua suodatinpatruunaa on käytettävä, jotta
käsisuihkun normaali läpivirtaus on taattu ja likahiuk-
kasten huuhtoutuminen vesijohtoverkostosta estyy.
Likahiukkaskertymät voivat aiheuttaa toimintahäiriöitä
ja/tai vahingoittaa käsisuihkun toiminnallisia osia,
Hansgrohe ei vastaa näin syntyvistä vaurioista.
• Optimaalinen toiminta on taattuna vain Hansgrohe
käsisuihkuja ja Hansgrohe suihkuletkuja käytettäessä.
Suomi
Virtausdiagrammi
(katso sivu 31)
Poraustoleranssit voidaan tasata epäkesko-
holkeilla. (katso sivu 33)

17
Montering se sidan 32
Reservdelar (se sidan 37)
XXX = Färgkodning
000 = krom
820 = borstad nickel
Specialtillbehör (medföljer ej
leveransen)
Kakelutjämningsbricka krom #92406XXX
(se sidan 37)
Skyddslucke-set krom #42871XXX (se sidan
37)
Rengöring (se sidan 36) och medföl-
jande broschyr
Hantering (se sidan 35)
Måtten (se sidan 31)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Barn samt vuxna med fysiska, psykiska eller sen-
soriska funktionshinder får inte använda produkten
ensamma. Personer som är påverkade av alkohol- el-
ler droger får inte använda produkten.
Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
Produkten får inte användas som handtag. Ett sepa-
rat handtag måste monteras.
Duschslangar är endast avsedda till att ansluta
duschar på blandare. Det är inte tillåtet att lägga in
en spärr efter slangen och i flödesriktningen!
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• När kvalificerad fackpersonal monterar produkten är
det viktigt att tänka på att monteringsytan är plan i alla
delar av arbetsytan (inga fogar som sticker ut eller
klinkerförskjutningar), att väggkonstruktionen passar
till montering av produkten samt att den inte har svaga
punkter. Medföljande skruvar och plugg är endast
avsedda för betong. Vid andra väggkonstruktioner
skall anvisningarna från pluggtillverkaren beaktas.
• Den förmonterade filterinsatsen måste användas om
normalflödet hos handduschen ska vara garanterat
och för att undvika att smuts spolas in från ledningsnä-
tet. Smuts som spolas in kan påverka funktionen och/
eller leda till skador på funktionsdelar i handduschen.
Hansgrohe frånsäger sig allt ansvar för skador som
kan härledas till detta.
• Optimal funktion garanteras bar tillsammans med
Hansgrohe handduschar och Hansgrohe dusch-
slangar.
Svenska
Flödesschema
(se sidan 31)
Borrtoleranser kan utjämnas genom excen-
terhylsan. (se sidan 33)

18 Montavimas žr. psl. 32
Atsarginės dalys (žr. psl. 37)
XXX = Spalvos
000 = chrom
820 = brushed nickel
Specialūs priedai (nėra prideda-
ma)
Plytelių išlyginimo diskas chrom #92406XXX
(žr. psl. 37)
Dangčių rinkinys chrom #42871XXX (žr.
psl. 37)
Valymas (žr. psl. 36) ir pridedama
brošiūra
Eksploatacija (žr. psl. 35)
Išmatavimai (žr. psl. 31)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,1 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Gaminiu draudžiama naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba)
sensorikos sutrikimais. Gaminių taip pat draudžiama
naudotis asmenims, apsvaigusiems nuo alkoholio
arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
Gaminys neturi būti naudojamas kaip rankena.
Rankena montuojama atskirai.
Dušo žarnos yra pritaikytos tik prijungti dušo
galvutę prie vandens maišytuvo. Negalima montuoti
vandens uždarymo mechanizmo tarp maišytuvo ir
žarnos.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Montuojant produktą, specialistas privalo įsitikinti, kad
sienos plotas, prie kurio dedama montavimo plokštė,
yra lygus (jokių plytelių ar kitų nelygumų), kad sienos
struktūra yra pritaikyta produkto montavimui ir neturi
jokių silpnų vietų. Pakuotėje esantys varžtai ir kaiščiai
yra skirti tik betonui. Esant kitokiai sienai, varžtus ir
kaiščius reikia rinktis pagal paskirtį.
• Reikia naudoti sumontuotą filtro elementą, kad būtų už-
tikrintas norminis per rankinį dušą pratekantis srautas
ir būtų išvengta teršalų, galinčių patekti iš vamzdyno.
Patekę teršalai gali pakenkti veikimui ir/arba sugadinti
veikiančias dalis. Už žalą, atsiradusią dėl šių priežas-
čių, bendrovė „Hansgrohe" neatsako.
• Optimalus funkcionavimas yra garantuojamas tik
naudojant "Hansgrohe" rankų dušus su "Hansgrohe"
dušo žarnomis.
Lietuviškai
Pralaidumo diagrama
(žr. psl. 31)
Ekscentrinės jungties pagalba galima išlygin-
ti išgręžtų angų nuokrypį. (žr. psl. 33)

19
Sastavljanje pogledaj stranicu 32
Rezervni djelovi (pogledaj stranicu 37)
XXX = Boje
000 = krom
820 = brushed nickel
Posebni pribor (Nije sadržano u
isporuci!)
Sustav za balansiranje protoka krom
#92406XXX (pogledaj stranicu 37)
garnitura pokrivnih kapica krom
#42871XXX (pogledaj stranicu 37)
Čišćenje (pogledaj stranicu 36) i
priložena brošura
Upotreba (pogledaj stranicu 35)
Mjere (pogledaj stranicu 31)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Djeca, kao i tjelesno, mentalno i/ili senzorno
hendikepirane odrasle osobe ne smiju se koristiti pro-
izvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Mora se izbjegavati kontakt mlaza iz tuša s osjet-
ljivim dijelovima tijela (npr. očima). Tijelo korisnika
mora biti dovoljno udaljeno od tuša.
Proizvod ne smije služiti za pridržavanje. U tu se
svrhu mora postaviti zaseban rukohvat.
Crijeva tuša prikladna su jedino za spajanje tuševa
na armature. Nije dopušteno zatvaranje crijeva u
smjeru protoka vode!
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Kada proizvod montira kvalificirano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primjerena montaži proizvo-
da te osobito da nema slabih mjesta. Priloženi vijci
i moždanici prikladni su samo za beton. Kod drugih
zidnih nadgradnji treba obratiti pažnju na navode
proizvođača moždanika.
• Mora se rabiti predmontirani filtarski umetak, kako
bi se regulirao protok vode kroz ručni tuš i izbjeglo
unošenje prljavštine iz vodovoda. Prljavština može
dovesti do djelomičnog ili potpunog oštećenja dijelo-
va ručnog tuša. Za eventualna oštećenja uzrokovana
prljavštinom proizvođač Hansgrohe nije odgovoran.
• Optimalno funkcioniranje zajamčeno je jedino u kom-
binaciji sa Hansgrohe ručnim tuševima i Hansgrohe
crijevom za tuš.
Hrvatski
Dijagram protoka
(pogledaj stranicu 31)
Pomoću ekscentara mogu se podesiti tole-
rancije provrta. (pogledaj stranicu 33)

20 Montajı bakınız sayfa 32
Yedek Parçalar (bakınız sayfa 37)
XXX = Renkler
000 = krom
820 = brushed nickel
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Fayans dengeleme pulu krom #92406XXX
(bakınız sayfa 37)
Kapak plakası seti krom #42871XXX (bakı-
nız sayfa 37)
Temizleme (bakınız sayfa 36) ve
birlikte verilen broşür
Kullanımı (bakınız sayfa 35)
Ölçüleri (bakınız sayfa 31)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve
yetişkinler gözetimsiz olarak duş sistemini kullanma-
malıdırlar. Alkol veya uyuşturucu etkisinde olanlar
duş sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir
tutma kolu monte edilmelidir.
Sözü geçen duş boruları, duş parçalarını yalnız
donanım takımlarına bağlamaya yarar. Hortumun
arkasından sonra akış yönünde kesmek yasaktır!
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Müteahhit, ürünü monteleyeceği yer, yani montaj
plakasının monte edileceği duvar alanının tümü düz
(herhangi bir eklem yerinin ya da duvar fayansının
çıkıntısıyla) engellenmemiş, yapısı ürünü montele-
meye uygun bir şekilde ve herhangi zayıf noktası
olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar
sadece beton için uygundur. Başka duvar yapıları
için, imalatçının çubuk imal edenin bellirtiği hususlar
dikkate alınmalıdır.
• Ön montajı yapılan filtre elemanı, el püskürtücüsü-
nün standart akışını sağlamak ve hat şebekesindeki
kirlenmeleri önlemek için kullanılmalıdır. Kirlenmeler
işlevi olumsuz etkileyebilir ve/veya el püskürtücüsünün
işlev parçalarında hasarlara yol açabilir. Hansgrohe,
bundan dolayı kaynaklanabilecek hasarlara karşı
sorumluluk üstlenmez.
• Mümkün olduğu kadar iyi işlev, yalnız Hansgrohe elle
duş parçaları ve Hansgrohe duş boruları kullanılırsa,
garanti edilir.
Türkçe
Akış diyagramı
(bakınız sayfa 31)
Eksantrik burç ile delik toleransları dengele-
nebilir. (bakınız sayfa 33)
