Hans Grohe ShowerSelect 15760 0 Series User manual

DE
FR
EN
IT
ES
NL
DK
PT
PL
CS
SK
ZH
RU
Gebrauchsanleitung / Montageanleitung
Mode d'emploi / Instructions de montage
Instructions for use / Assembly instructions
Istruzioni per l'uso / Istruzioni per Installazione
Modo de empleo / Instrucciones de montaje
Gebruiksaanwijzing / Handleiding
Brugsanvisning / Monteringsvejledning
Instruções para uso / Manual de Instalación
Instrukcja obsługi / Instrukcja montażu
Návod k použití / Montážní návod
Návod na použitie / Montážny návod
用户手册 / 组装说明
Руководство пользователя /
Инструкция по монтажу
Käyttöohje / Asennusohje
Bruksanvisning / Monteringsanvisning
Vartotojo instrukcija / Montavimo instrukcijos
Upute za uporabu / Uputstva za instalaciju
Kullanım kılavuzu / Montaj kılavuzu
Manual de utilizare / Instrucţiuni de montare
Οδηγίες χρήσης / Οδηγία συναρμολόγησης
Navodilo za uporabo / Navodila za montažo
Kasutusjuhend / Paigaldusjuhend
Lietošanas pamācība / Montāžas instrukcija
Uputstvo za upotrebu / Uputstvo za montažu
2
4
6
8
10
12
14
16
18
20
22
24
ShowerSelect
15734XX0 / 15734XX7
26
28
30
32
34
36
38
40
42
44
46
48
50
FI
SV
LT
HR
TR
RO
EL
SL
ET
LV
SR
ShowerSelect S
15741XX0 / 15741007
NO Bruksanvisning / Montasjeveiledning
BG Инструкция за употреба /
Ръководство за монтаж
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit
 /  AR
HU Használati útmutató / Szerelési útmutató
JP 取扱説明書 / 施工説明書
52
54
57
58
60
ShowerSelect
15760XX0 / 15760XX7

Deutsch
�Sicherheitshinweise
� Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
� Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
� Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen
das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
� Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Dieses Produkt kann nicht in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauf-
erhitzern eingesetzt werden.
Technische Daten
Justierung (siehe Seite 65)
Nach erfolgter Montage muss die Auslauftemperatur
des Thermostaten überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle gemessene
Temperatur von der am Thermostaten eingestellten
Temperatur abweicht.
Wartung (siehe Seite 68)
• Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit zu Zeit
auf ganz warm und ganz kalt gestellt werden.
Maße (siehe Seite 71)
Durchflussdiagramm
(siehe Seite 71)
freier Durchfluss
Serviceteile (siehe Seite 70)
XX
00
14
25
34
40
60
67
70
95
99
= Farbcodierung
= Chrom
= Brushed Bronze
= Brushed Gold-Optic
= Brushed Black Chrome
= Weiß/Chrom
= Schwarz/Chrom
= Mattschwarz
= Mattweiß
= Brushed Brass
= Polished Gold-Optic
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
+
Sonderzubehör (siehe Seite 70)
(nicht im Lieferumfang enthalten)
• Verlängerung 25 mm #13595000
• Verlängerung 22 mm (bei geringer
Einbautiefe)#13597XX0, #13593XX0,
#13604000
• Ausgleichsset 1° #95521000
Reinigung (siehe Seite 72)
Bedienung (siehe Seite 65)
Prüfzeichen (siehe Seite 65)
Heißwassertemperatur:
max. 70°C
65°C
70°C / 4 min
Empfohlene Heißwassertemperatur:
Thermische Desinfektion:
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Safety Function (siehe Seite 66)
Dank der Safety Function lässt sich die gewünschte
Höchsttemperatur von z. B. max. 42 ºC voreinstellen.
2

Deutsch
Störung
Ursache
Abhilfe
Wenig Wasser
- Versorgungsdruck nicht ausrei-
chend
- Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Schmutzfangsiebe vor dem
Thermostat und auf der Regelein-
heit reinigen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
- Thermostat wurde nicht justiert
- Thermostat justieren
- Zu niedr ig e W ar m w asser t emper a -
tur
- W ar m w asser t emper atur er höhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich
- Regeleinheit verkalkt
- Regeleinheit austauschen
- Bei N euins t allation Gr undk ör per
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180º
verdreht eingebaut
- Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
- Feder defekt - Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
- Druckknopf verkalkt
Montage (siehe Seite 62)
3

Français
�Consignes de sécurité
� Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
� Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
� Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
� Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Les mitigeurs Hansgrohe ne doivent pas être utilisées
avec des chauffe-eau instantanné à commande
hydraulique ou thermique.
Informations techniques
au point de puisage diffère sensiblement de celle
affichée sur le thermostat.
Entretien (voir pages 68)
• Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 806-5 ou conformément aux dispositions
nationales ou régionales quant à leur fonction (au
moins une fois par an).
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé de
temps en temps en position très chaude et très froide.
Dimensions (voir pages 71)
Diagramme du débit
(voir pages 71)
débit libre
Pièces détachées (voir pages 70)
XX
00
14
25
34
40
60
67
70
95
99
= Couleurs
= Chromé
= Brushed Bronze
= Brushed Gold-Optic
= Brushed Black Chrome
= Blanc/Chromé
= Noir/Chromé
= Matt Black
= Matt White
= Brushed Brass
= Polished Gold-Optic
Pression de service autorisée:
Pression de service conseillée:
max. 1 MPa
0,1 - 0,5 MPa
Pression maximum de contrôle:
1,6 MPa
+
Accessoires en option
(voir pages 70)
(ne fait pas partie de la fourniture)
• jeu de rallonge 25 mm #13595000
• Rallonge de 22 mm (pour profondeur de
montage trop faible)#13597XX0,
#13593XX0, #13604000
• Set d'égalisation 1° #95521000
Nettoyage (voir pages 72)
Instructions de service
(voir pages 65)
Classification acoustique et débit
(voir pages 65)
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude:
max. 70°C
65°C
70°C / 4 min
Température recommandée:
Désinfection thermique:
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Safety Function (voir pages 66)
Grâce à la fonction Safety, il est possible de prérégler la
température maximale par exemple max. 42º C souhaitée.
Etalonnage (voir pages 65)
Le montage terminé, contrôler la température de l’eau
puisée au mitigeur thermostatique. Un étalonnage est
nécessaire si la température de l’eau mitigée mesurée
4

Français
Dysfonctionnement
Origine
Solution
Pas assez d´eau
- Pression d´alimentation insuffisante - Contrôler la pression
- Filtre de l´élément thermostatique
encrassé
- Nettoyer les filtres devant le
mitigeur thermostatique et sur la
cartouche
- Joint-filtre de douchette encrassé
- Nettoyer le joint-filtre entre la
douchette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée
d´eau froide et vice versa avec robi-
net fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
- Le thermostat n´a pas été réglé - Régler le thermostat
- Température d'eau chaude trop
basse, pas d´eau froide
- Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
- Cartouche thermostatique
entartrée
- Chang er la car touc he t her mos t a -
tique
- La pièce de base a une aliment a -
tion inversée (l´eau froide doit être
à droite et l´eau chaude à
gauche) ou elle est montée à
l´envers
- Montez le bloc de fonction à 180º
Bouton à pression du verrouillage
de sécurité défectueux
- Ressort défectueux - Nettoyer le ressort ou bien le
bouton à pression, le changer
éventuellement
- Bouton à pression entartré
Montage (voir pages 62)
5

English
�Safety Notes
� Gloves should be worn during installation to prevent
crushing and cutting injuries.
� The product may only be used for bathing, hygienic
and body cleaning purposes.
� Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from
using this product.
� The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• This mixer cannot be used in conjunction with
hydraulically, electronically or thermally controlled
instantaneous heaters.
Technical Data
Maintenance (see page 68)
• The check valves must be checked regularly
according to EN 806-5 in accordance with national
or regional regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it
is necessary from time to time to turn the thermostat
from total hot to total cold.
Dimensions (see page 71)
Flow diagram (see page 71)
free flow
Spare parts (see page 70)
XX
00
14
25
34
40
60
67
70
95
99
= Colors
= Chrome Plated
= Brushed Bronze
= Brushed Gold-Optic
= Brushed Black Chrome
= White/Chrome Plated
= Black/Chrome Plated
= Matt Black
= Matt White
= Brushed Brass
= Polished Gold-Optic
+
Special accessories (see page 70)
(order as an extra)
• extension 25 mm #13595000
• Extension Set 22 mm (when wall is not deep
enough)#13597XX0, #13593XX0,
#13604000
• levelling set 1° #95521000
Cleaning (see page 72)
Operation (see page 65)
Test certificate (see page 65)
Operating pressure:
Recommended operating pressure:
max. 1 MPa
0,1 - 0,5 MPa
Test pressure:
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature:
max. 70°C
65°C
70°C / 4 min
Recommended hot water temp.:
Thermal disinfection:
• Safety against backflow
• The product is exclusively designed for drinking
water!

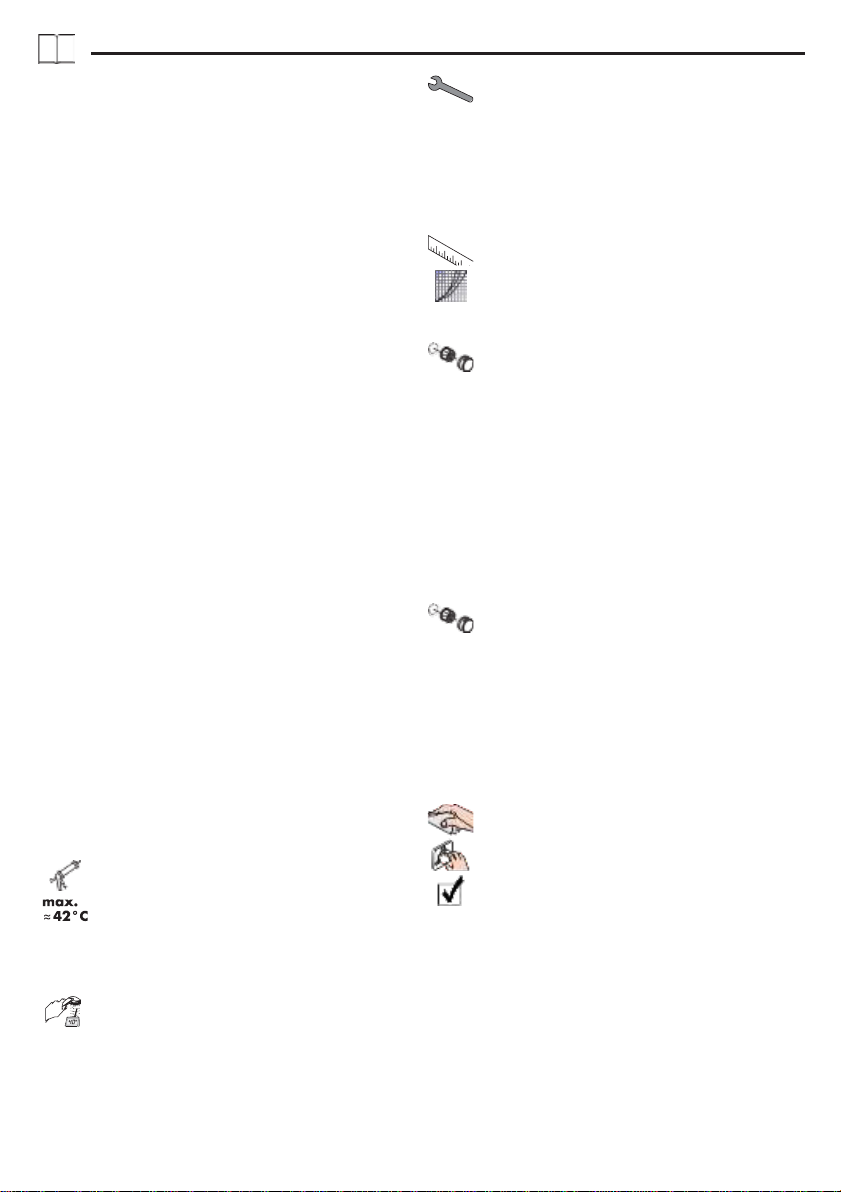

Symbol description
Do not use silicone containing acetic acid!
Safety Function (see page 66)
The desired maximum temperature for example max.
42º C can be pre-set thanks to the safety function.
Adjustment (see page 65)
After the installation, the output temperature of the
thermostat must be checked. A correction is necessary if
the temperature measured at the output differs from the
temperature set on the thermostat.
6

English
Fault
Cause
Remedy
Insufficient water
- Supply pressure inadequate
- Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Regulator filter dirty
- Clean filter in front of the mixer
and on the MTC-thermo cartridge
- Shower filter seal dirty
- Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or
leaking
- Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low
- Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible
- thermo cartridge calcified
- Exchange thermo cartridge
- For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180º rotation
- Install function block turned
through 180º
Safety stop button not operating
- Spring defective - Clean spring and/or button,
exchange if necessary
- Button calcified
Assembly (see page 62)
7

Italiano
�Indicazioni sulla sicurezza
� Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
� Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
� I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
� Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• I miscelatori non sono compatibili con le caldaie
istantanee.
Dati tecnici
Taratura (vedi pagg. 65)
Effettuata l’installazione del miscelatore termostatico
bisogna controllare la temperatura di uscita. La taratura
è necessaria quando la temperatura dell’acqua
misurata sul punto di prelievo non corrisponde a quella
fissata sul termostato.
Manutenzione (vedi pagg. 68)
• La valvola di non ritorno deve essere controllata
regolarmente come da EN 806-5, secondo le
normative nazionali e regionali (almeno una volta
all'anno).
• Per garantire la scorrevolezza dell’elemento di
regolazione, di tanto in tanto si dovrebbe regolare il
termostatico passando da tutto caldo a tutto freddo.
Ingombri (vedi pagg. 71)
Diagramma flusso (vedi pagg. 71)
portata libero
Parti di ricambio (vedi pagg. 70)
XX
00
14
25
34
40
60
67
70
95
99
= Trattamento
= Cromato
= Brushed Bronze
= Brushed Gold-Optic
= Brushed Black Chrome
= Bianco/Cromato
= Nero/Cromato
= Matt Black
= Matt White
= Brushed Brass
= Polished Gold-Optic
Pressione d'uso:
Pressione d'uso consigliata:
Pressione di prova:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda:
max. 70°C
65°C
70°C / 4 min
+
Accessori speciali (vedi pagg. 70)
(non contenuto nel volume di fornitura)
• Prolunga 25 mm #13595000
• Prolunga 22 mm x set esterno (in caso di
incasso troppo esterno al
muro)#13597XX0, #13593XX0,
#13604000
• Elemento per la regolazione in altezza 1°
#95521000
Pulitura (vedi pagg. 72)
Procedura (vedi pagg. 65)
Segno di verifica (vedi pagg. 65)
Temp. dell'acqua calda consigliata:
Disinfezione termica:
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Safety Function (vedi pagg. 66)
Grazie alla funzione antiscottature Safety la temperatu-
ra massima per esempio max. 42º C desiderata è
facilmente regolabile.
8

Italiano
Problema
Possibile causa
Rimedio
Scarsità d'acqua
- Pressione di erogazione insufficien-
te
- Provare la pressione di erogazione
- Filtro dell'unità di regolazione
sporco
- Pulire/sostituire i filtri
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l'acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa o
viceversa
- Antiriflusso sporco o non ermetico
- Pulire o sostituire l'antiriflusso
La temperatura di erogazione
diversa da quella impostata
- Il termostatico non è stato regolato - Regolare il termostatico
- Temperatura dell'acqua calda
- Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
Impossibile la regolazione
temperatura
- Unità di regolazione piena di
- Sostituire l'unità di regolazione
calcare
- In caso di nuova installazione - col- - Ruotare di 180º l'unita' di
legato male il termostatico (deve regolazione
essere: acqua fredda a destra e
calda a sinistra) o installato
ruotato di 180º
Tasto antiscottatura non funzionante - Molla difettosa - Pulire o sostituire la molla o il tasto
- Tasto con depositi calcarei
Montaggio (vedi pagg. 62)
9

Español
�Indicaciones de seguridad
� Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
� El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
� Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
� Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Los mezcladores no pueden usarse con calentadores
instantaneos mandados hidraulicamente o térmica-
mente.
Datos técnicos
corresponda con la indicada en el volante del
termostato.
Mantenimiento (ver página 68)
• Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma EN 806-5, en acuerdo
con las regulaciones nacionales o regionales (una
vez al año, por lo menos).
• Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse de
vez en cuando del extremo frío al extremo caliente.
Dimensiones (ver página 71)
Diagrama de circulación
(ver página 71)
caudal libre
Repuestos (ver página 70)
XX
00
14
25
34
40
60
67
70
95
99
= Acabados
= Cromado
= Brushed Bronze
= Brushed Gold-Optic
= Brushed Black Chrome
= Blanco/Cromado
= Negro/Cromado
= Matt Black
= Matt White
= Brushed Brass
= Polished Gold-Optic
Presión en servicio:
Presión recomendada en servicio:
max. 1 MPa
0,1 - 0,5 MPa
+
Opcional (ver página 70)
(no incluido en el suministro)
• Prolongación 25 mm #13595000
• Alargo 22 mm (en caso de pared
delgada)#13597XX0, #13593XX0,
#13604000
• set de nivelación 1° #95521000
Limpiar (ver página 72)
Manejo (ver página 65)
Marca de verificación
(ver página 65)
Presión de prueba:
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente:
max. 70°C
65°C
70°C / 4 min
Temp. recomendada del agua caliente:
Desinfección térmica:
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Safety Function (ver página 66)
Gracias al tope de temperatura se puede graduar la
temperatura máxima por ejemplo max. 42º C.
Ajuste (ver página 65)
Des pués del mont a je deber á compr obar se la t emper a -
tura del agua del termostato, en la salida del caño.
Una corrección se efectuará siempre y cuando la
temperatura del agua tomada a la salida del caño, no
10

Español
Problema
Causa
Solución
Sale poca agua
- presión insuficiente
- comprobar presión
- filtro del termoelemento sucio
- Limpiar filtros en las uniones a las
tomas de agua caliente y fría y en
el cartucho termostático
- Filtro de la teleducha sucio
- Limpiar / Cambiar filtro entre flexo
y teleducha
Flujo de agua cruzada agua
caliente entra en la tubería del
agua fría o al revés
- válvula antirretorno sucia o pierde
- limpiar / cambiar válvula
Temperatura del agua no corres-
ponde a lo marcado
- termostato no ha sido ajustado - ajustar termostato
- Temperatura del agua caliente
demasiado baja
- aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la temperatu-
ra
- Termoelemento calcificado o
- cambiar termoelemento
desgastado
- cuerpo empotrado mal montado
(debe estar: frío = derecha) o
instalado girado en 180º
- girar embellecedor en 180º
Botón de tope no funciona
- muelle defecto - Limpiar y aplicar una fina capa de
grasa en el muelle y el pulsador
- botón lleno de cal
Montaje (ver página 62)
11

Nederlands
�Veiligheidsinstructies
� Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
� Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
� Kinderen en v olwassenen me t lic hameli jk e, g ees t e -
lijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
� Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• Hansgrohe kranen mogen niet in verbinding met
hydraulische en thermisch gestuurde geisers
geplaatst worden.
Technische gegevens
noodzak eli jk als de aan he t t appunt g eme t en t emper a -
tuur afwijkt van de op de thermostaat ingestelde
temperatuur.
Onderhoud (zie blz. 68)
• Keerkleppen moeten volgens EN 806-5 regelmatig
en volgens plaatselijk geldende eisen op het
funktioneren gecontroleerd worden. (Tenminste een
keer per jaar)
• Om het soepel lopen van de regeleenheid te
garanderen moet de thermostaat van tijd tot tijd op
heel koud en heel warm worden ingesteld.
Maten (zie blz. 71)
Doorstroomdiagram (zie blz. 71)
vrije doorstroom
Service onderdelen (zie blz. 70)
XX
00
14
25
34
40
60
67
70
95
99
= Kleuren
= Verchroomd
= Brushed Bronze
= Brushed Gold-Optic
= Brushed Black Chrome
= Wit/Verchroomd
= Zwart/Verchroomd
= Matt Black
= Matt White
= Brushed Brass
= Polished Gold-Optic
+
Toebehoren (zie blz. 70)
(behoort niet tot het leveringspakket)
• Verlengstuk 25 mm #13595000
• verlengset 22 mm (bij geringe
inbouwdiep t e)#1 359 7XX0, #1 3593XX0,
#13604000
• nivelleerset 1° #95521000
Reinigen (zie blz. 72)
Bediening (zie blz. 65)
Keurmerk (zie blz. 65)
Werkdruk: max.
Aanbevolen werkdruk:
Getest bij:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water:
max. 70°C
65°C
70°C / 4 min
Aanbevolen warm water temp.:
Thermische desinfectie:
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Safety Function (zie blz. 66)
Dankzijd de Safety Function kan de gewenste maximale
temperatuur van bijv. max. 42º C van te voren worden
ingesteld.
Instellen (zie blz. 65)
Na montage dient de uitstroomtemperatuur van de
thermostaat gecontroleerd te worden. Een correctie is
12

Nederlands
Storing
Oorzaak
Oplossing
Weinig water
- Druk te laag
- Druk controleren
- Vuilzeef van thermo-element
verstopt
- Vuilvangzeefjes en zeefjes van
regeleenheid reinigen
- Zeefdichting handdouche verstopt
- Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt in
gesloten toestand in koud water
leiding of omgekeerd
- Terugslagkleppen vervuild of
defect
- Terugslagkleppen reinigen dan
wel uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
- Thermostaat niet ingesteld
- Thermostaat instellen
- Temperatuur van warm water te
laag
- Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar
- regeleenheid verkalkt
- regeleenheid uitwisselen
- Bij nieuwe installaties: basisgarni-
tuur verkeerd aangesloten (moet
zijn koud rechts en warm links) of
180º gedraaid gemonteerd
- Functieblok 180º draaien
Safety Stop knop op thermostaat-
greep functioneert niet
- Veer defect - Veer en/of drukknop reinigen dan
wel uitwisselen
- Drukknop verkalkt
Montage (zie blz. 62)
13

Dansk
�Sikkerhedsanvisninger
� Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
� Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
� Børn som også voksne med fysiske, mentale og /
eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
� Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Hansgrohe armaturer kan ikke anvendes i forbin-
delse med hydraulisk og termisk styrede vandvar-
mere.
Tekniske data
Service (se s. 68)
• Ifølge EN 806-5 skal gennmestrømningsbegrænsere
i overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
• For at sikre optimal funktion af termostaten, bør
termostaten fra tid til anden motioneres (stilles
skiftevis helt varm og helt kold).
Målene (se s. 71)
Gennemstrømningsdiagram
(se s. 71)
fri gennemstrømning
Reservedele (se s. 70)
XX
00
14
25
34
40
60
67
70
95
99
= Overflade
= Krom
= Brushed Bronze
= Brushed Gold-Optic
= Brushed Black Chrome
= Hvid/Krom
= Sort/Krom
= Matt Black
= Matt White
= Brushed Brass
= Polished Gold-Optic
+
Specialtilbehør (se s. 70)
(ikke med i leveringsomfang)
• Forlængersæt 25 mm #13595000
• Forlænger 22 mm (ved for stor
indbygningsdybde)#13597XX0,
#13593XX0, #13604000
• Nivelleringsæt 1° #95521000
Rengøring (se s. 72)
Brugsanvisning (se s. 65)
Godkendelse (se s. 65)
Driftstryk:
Anbefalet driftstryk:
Prøvetryk:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur:
max. 70°C
65°C
70°C / 4 min
Anbefalet varmtvandstemperatur:
Termisk desinfektion:
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Safety Function (se s. 66)
Takket være Safety varmtvands-begrænsningen kan
maksimaltemperaturen forudindstilles eksempel max.
42º C.
Forindstilling (se s. 65)
Efter monteringen skal termostatens udløbstemperatur
kontrolleres. Såfremt den målte vandtemperatur afviger
fra den på termostaten viste forindstilling er en
korrigering af skalagrebet nødvendig.
14

Dansk
Fejl
Årsag
Hjælp
For lidt vand
- Forsyningstrykket er ikke højt nok - Afprøv forsyningstrykket
- Smudsfangsien er snavset
- Rengør smudsfangsi foran
termsotaten og på termostatele-
mentet
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
- Kontraventilen er snavset eller
utæt.
- Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede
temperatur
- Termostaten er ikke justeret
- Juster termostatenI
- For lav varmtvands-temperatur
- Forhøj varmtvands-temperaturen
fra 42ºC til 65ºC
Temperaturregulering ikke mulig
- katuschen er tilkalket
- Udskift katuschen
- Ved ny-installation er vandtilslutnin-
gen forbyttet (skal være koldt til
højre - varmt til venstre eller også
er grundkroppen drejet 180º)
- Vend indbygningsdelen 180º
Sikkerhedsspærren er ude af
funktion
- Defekt fjeder - Rengør fjeder og trykknap eller
udskift delene
- Trykknappen tilkalket
Montering (se s. 62)
15

Português
�Avisos de segurança
� Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
� O produto só pode ser utilizado para fins de higiene
pessoal.
� Crianças e adultos com deficiências motoras,
mentais e/ou sensoriais não podem utilizar o
sistema de duche sem monitorização. Pessoas que
estejam sob a influência de álcool ou drogas não
podem utilizar o sistema de duche.
� Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• As misturadoras não são compatíveis com o uso de
esquentadores instantâneos hidráulicos, electrónicos
ou térmicos.
Dados Técnicos
Afinação (ver página 65)
É necessária correcção se a temperatura medida no
ponto de saída diferir da temperatura marcada na
escala.
Manutenção (ver página 68)
• As válvulas anti-retorno devem ser verificadas
regularmente de acordo com a EN 806-5 segundo
os regulamentos nacionais ou regionais (pelo menos
uma vez por ano).
• Para garantir um funcionamento suave do elemento
termostático é necessário de vez em quando rodar
totalmente o manípulo da termostática da posição
quente para a fria.
Medidas (ver página 71)
Fluxograma (ver página 71)
caudal livre
Peças de substituição
(ver página 70)
XX
00
14
25
34
40
60
67
70
95
99
= Acabamentos
= Cromado
= Brushed Bronze
= Brushed Gold-Optic
= Brushed Black Chrome
= Branco/Cromado
= Preto/Cromado
= Matt Black
= Matt White
= Brushed Brass
= Polished Gold-Optic
Pressão de funcionamento:
Pressão de func. recomendada:
max. 1 MPa
0,1 - 0,5 MPa
Pressão testada:
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
+
Acessórios especiais
(ver página 70)
(não incluído no volume de fornecimento)
• Crescente 25 mm #13595000
• Crescente 22 mm (quando instalado
demasiado longe da parede)#13597XX0,
#13593XX0, #13604000
• conjunto de nivelamento 1° #95521000
Limpeza (ver página 72)
Funcionamento (ver página 65)
Marca de controlo (ver página 65)
Temperatura da água quente:
max. 70°C
65°C
70°C / 4 min
Temp. água quente recomendada:
Desinfecção térmica:
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido
para água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Safety Function (ver página 66)
Graças à função de segurança pode-se regular a
temperatura máxima por exemplo max. 42ºC.
16

Português
Falha
Causa
Solução
Água insuficiente
- Pressão não adequada
- Verificar a pressão da água
- Filtro do regulador sujo
- Limpar o filtro nas ligações de
água e no cartucho termostático
- Filtro do vedante do chuveiro sujo
- Limpar o filtro entre o chuveiro e o
tubo flexível
Fluxos cruzados, água quente a ser
forçada a entrar no tubo da água
fria, ou vice-versa, quando a
misturadora está fechada.
- Válvula anti-retorno suja ou com
fugas
- Limpar a válvula antiretorno,
substitua se necessário
A temperatura da água não
corresponde à temperatura
seleccionada
- A misturadora termos tática não
- Ajustar a misturadora termostática
foi ajustada
- Temperatura da água quente
muito baixa
- Aumentar a temperatura da água
quente para 42º C a 65º C.
Não é possível regular a temperatu- - Regulador da temperatura
- Limpar regulador da temperatura
ra
calcificado
- Para novas instalações: Corpo - Instalar o corpo virado 180º
instalado incorrectamente (deve
ser: fria direita, quente esquerda)
ou instalado com uma rotação de
180º
Botão de segurança não funciona
- Mola defeituosa - Limpar a mola e/ou o botão,
substitua se necessário
- Botão calcificado
Montagem (ver página 62)
17

Polski
�Wskazówki bezpieczeństwa
� Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
� Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
� Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą
korzystać z prysznica.
� Znaczne różnice ciśnień na dopływach ciepłeji
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Armatura Hansgrohe może być wykorzystywana w
połączeniu z hydraulicznie, elektronicznie i
termicznie sterowanym ogrzewaczem przepływo-
wym.
Dane techniczne
Ustawianie (patrz strona 65)
Po ukończeniu montażu należy sprawdzić temperaturę
ciepłej wody na wylocie z termostatu. Korekta będzie
konieczna wtedy, gdy zmierzona temperatura na
wylocie różni się od temperatury nastawionej na
termostacie.
Konserwacja (patrz strona 68)
• Zgodnie z normą EN 806-5, krajowymi i miejscowy-
mi przepisami, działanie zabezpieczeń przed
przepływem zwrotnym musi być kontrolowane
(przynajmniej raz w roku).
• Aby zachować łatwość obsługi termostatu, od czasu
do czasu należy go przekręcić na całkiem zimną i
na całkiem ciepłą wodę.
Wymiary (patrz strona 71)
Schemat przepływu
(patrz strona 71)
swobodny przepływ
Części serwisowe (patrz strona 70)
XX
00
14
25
34
40
60
67
70
95
99
= Kody kolorów
= Chrom
= Brushed Bronze
= Brushed Gold-Optic
= Brushed Black Chrome
= Biały/Chrom
= Czarny/Chrom
= Matt Black
= Matt White
= Brushed Brass
= Polished Gold-Optic
Ciśnienie robocze:
Zalecane ciśnienie robocze:
maks. 1 MPa
0,1 - 0,5 MPa
Ciśnienie próbne:
1,6 MPa
(1 MPa = 10 bary = 147 PSI)
+
Wyposażenie specjalne
(patrz strona 70)
(Nie jest częścią dostawy)
• Przedłużka 25 mm #13595000
• Rozeta maskująca 22 mm (przy małej
głębokości zabudowy)#13597XX0,
#13593XX0, #13604000
• zespół poziomujący 1° #95521000
Czyszczenie (patrz strona 72)
Obsługa (patrz strona 65)
Znak jakości (patrz strona 65)
Temperatura wody gorącej:
maks. 70°C
65°C
70°C / 4 min
Zalecana temperatura wody gorącej:
Dezynfekcja termiczna:
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Safety Function (patrz strona 66)
Dzięki funkcji zabezpieczającej można przestawić
żądaną maksymalną temperaturę np. na maks. 42ºC.
18

Polski
Usterka
Przyczyna
Pomoc
Mała ilość wody
- Zbyt niskie ciśnienie zasilające
- Sprawdzić ciśnienie w instalacji
- Zabrudzone sitko przy wkładzie
termostatycznym
- Wyczyścić sitka przed termostatem
i we wkładzie termostatycznym
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
- Zabrudzone / uszkodzone
zabezpieczenie przed przepły-
wem zwrotnym
- Wyczyścić wzgl. wymienić
zabezpieczenie przed przepły-
wem zwrotnym
Temperatura wody nie zgadza się z
ustawioną wartością
- Termostat nie został wyregulowany
- Przeprowadzić regulację
termostatu
- Za niska temperatura ciepłej wody - Podwyższyć temperaturę wody
ciepłej na 42ºC do 65ºC
Br ak możliwości r egulac ji t emper a -
tury
- Wkład termostatyczny zakamienio- - Wymienić wkład termostatyczny
ny
- Przy nowej instalacji niewłaściwie - Blok funkcyjny obrócić o 180º
podłączony korpus (powinno być:
zimna po prawej, ciepła po lewej)
albo zamontowano z przekręce-
niem o 180º.
Złe funkcjonowanie przycisku
zabezpieczającego
- Uszkodzona sprężynka - Wyczyścić wzgl. wymienić
sprężynkę lub przycisk i lekko
nasmarować
- przycisk zakamieniony
Montaż (patrz strona 62)
19

Česky
�Bezpečnostní pokyny
� Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
� Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
� Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
� Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Tento produkt nemůže být používán ve spojení s
hydraulicky a teplotně řízenými průtokovými
ohřívači.
Technické údaje
Údržba (viz strana 68)
• U zpětných ventilů se musí podle EN 806-5 v
souladu s národními nebo regionálními předpisy
testovat jejich funkčnost (alespoň jednou ročně).
• Aby byl zajištěn lehký chod regulační jednotky, měl
by se termostat čas od času nastavit na úplně horkou
a úplně studenou vodu.
Rozmìry (viz strana 71)
Diagram průtoku (viz strana 71)
volný průtok
Servisní díly (viz strana 70)
XX
00
14
25
34
40
60
67
70
95
99
= Kód povrchové úpravy
= Chrom
= Brushed Bronze
= Brushed Gold-Optic
= Brushed Black Chrome
= Bílá/Chrom
= Černá/Chrom
= Matt Black
= Matt White
= Brushed Brass
= Polished Gold-Optic
+
Zvláštní příslušenství
(viz strana 70)
(není součástí dodávky)
• prodloužení 25 mm #13595000
• prodloužení 22 mm (při malé hloubce
zabudování)#13597XX0, #13593XX0,
#13604000
• vyrovnávací sada 1° #95521000
Čištění (viz strana 72)
Ovládání (viz strana 65)
Zkušební značka (viz strana 65)
Provozní tlak:
Doporučený provozní tlak:
Zkušební tlak:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody:
max. 70°C
65°C
70°C / 4 min
Doporučená teplota horké vody:
Tepelná desinfekce:
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Safety Function (viz strana 66)
Díky Safety Function je možné předem nastavit nejvyšší
požadovanou teplotu, např. max. 42ºC.
Nastavení (viz strana 65)
Po ukončení montáže se musí zkontrolovat teplota vody
vytékající z termostatu. Pokud se teplota změřená v
místě odběru liší od teploty nastavené na termostatu, je
nutné provést korekci.
20
