Hans Grohe Logis 71120000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / Assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя /
Инструкция по монтажу 8
FI Käyttöohje / Asennusohje 8
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 9
HR Upute za uporabu / Uputstva za instalaciju 10
RO Manual de utilizare / Instrucţiuni de montare 10
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 11
SL Navodilo za uporabo / Navodila za montažo 11
ET Kasutusjuhend / Paigaldusjuhend 12
LV Lietošanas pamācība / Montāžas instrukcija 12
SR Uputstvo za upotrebu / Uputstvo za montažu 13
NO Bruksanvisning / Montasjeveiledning 13
BG Инструкция за употреба /
Ръководство за монтаж 14
JP 取扱説明書/施工説明書 14
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR / 15
TR Kullanım kılavuzu / Montaj kılavuzu 16
HU Használati útmutató / Szerelési útmutató 17
Lesezeichen
Deutsch 2
Français 2
English 3
Italiano 3
Español 4
Nederlands 4
Dansk 5
Português 5
Polski 6
Česky 6
Slovensky 7
中文 7
Русский 8
Suomi 8
Svenska 9
Lietuviškai 9
Hrvatski 10
Română 10
Ελληνικά 11
Slovenski 11
Estonia 12
Latvian 12
Srpski 13
Norsk 13
БЪЛГАРСКИ 14
日本語 14
Shqip 15
 15
Türkçe 16
Magyar 17

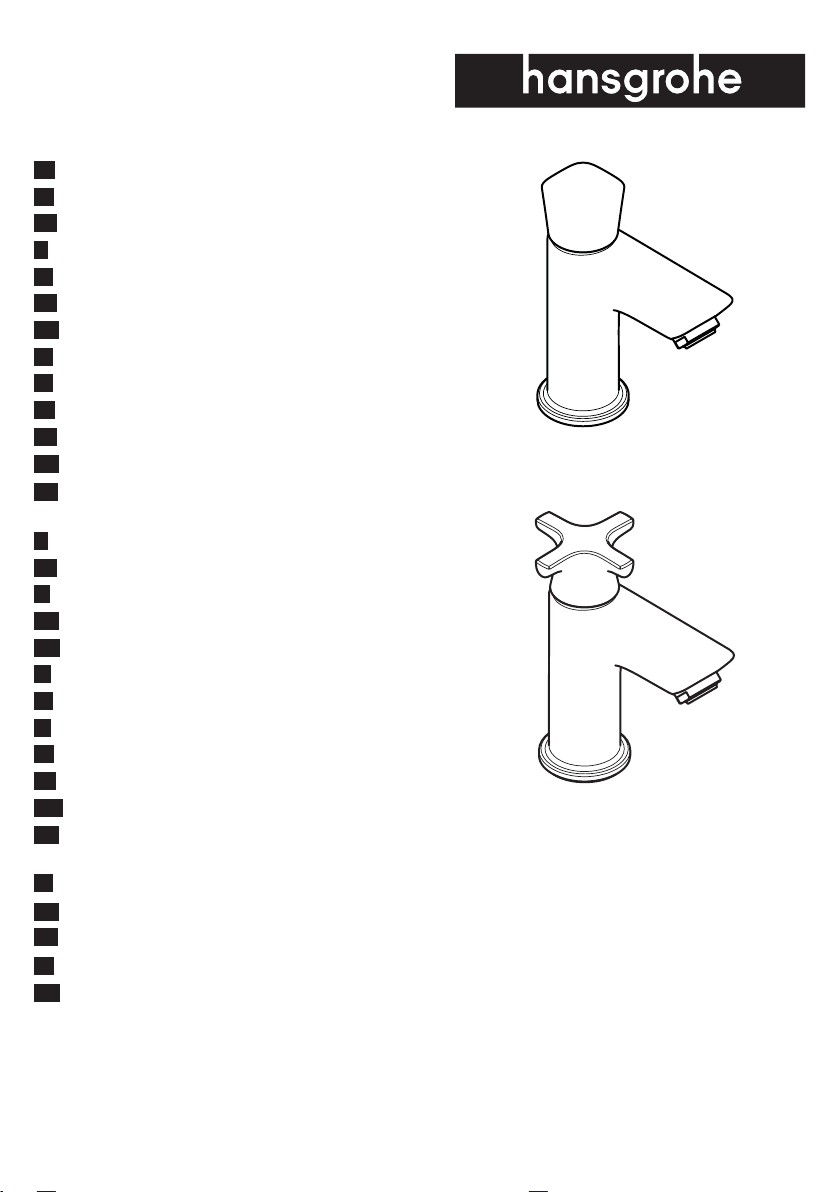

Logis
71120000 ⁄ 71121000
Logis Classic
71135000 ⁄ 71136000

2
Deutsch
Montage
(siehe Seite 18)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C ⁄ 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 20)
Durchflussdiagramm (siehe Seite 20)
Serviceteile (siehe Seite 21)
Reinigung (siehe Seite 23)
Bedienung (siehe Seite 19)
• Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
Prüfzeichen (siehe Seite 19)
Français
Montage
(voir pages 18)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C ⁄ 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Dimensions (voir pages 20)
Diagramme du débit
(voir pages 20)
Pièces détachées (voir pages 21)
Nettoyage (voir pages 23)
Instructions de service
(voir pages 19)
• Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de
stagnation prolongée.
Classification acoustique et débit
(voir pages 19)

3
English
Assembly
(see page 18)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C ⁄ 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Dimensions (see page 20)
Flow diagram (see page 20)
Spare parts (see page 21)
Cleaning (see page 23)
Operation (see page 19)
• Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or
after a prolonged period of non-use.
Test certificate (see page 19)
Italiano
Montaggio
(vedi pagg. 18)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C ⁄ 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Ingombri (vedi pagg. 20)
Diagramma flusso (vedi pagg. 20)
Parti di ricambio (vedi pagg. 21)
Pulitura (vedi pagg. 23)
Procedura (vedi pagg. 19)
• Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.
Segno di verifica (vedi pagg. 19)

4
Español
Montaje
(ver página 18)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C ⁄ 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Dimensiones (ver página 20)
Diagrama de circulación
(ver página 20)
Repuestos (ver página 21)
Limpiar (ver página 23)
Manejo (ver página 19)
• Hansgrohe recomienda no utilizar el primer medio
litro como agua potable por las mañanas o tras un
largo periodo de inactividad.
Marca de verificación
(ver página 19)
Nederlands
Montage
(zie blz. 18)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C ⁄ 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 20)
Doorstroomdiagram (zie blz. 20)
Service onderdelen (zie blz. 21)
Reinigen (zie blz. 23)
Bediening (zie blz. 19)
• Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater
te gebruiken.
Keurmerk (zie blz. 19)

5
Dansk
Montering
(se s. 18)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C ⁄ 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Målene (se s. 20)
Gennemstrømningsdiagram
(se s. 20)
Reservedele (se s. 21)
Rengøring (se s. 23)
Brugsanvisning (se s. 19)
• Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.
Godkendelse (se s. 19)
Português
Montagem
(ver página 18)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C ⁄ 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Medidas (ver página 20)
Fluxograma (ver página 20)
Peças de substituição
(ver página 21)
Limpeza (ver página 23)
Funcionamento (ver página 19)
• A Hansgrohe recomenda a não utilização do
primeiro meio litro de água, de manhã ou após
longas paragens, para fins de consumo.
Marca de controlo (ver página 19)

6
Polski
Montaż
(patrz strona 18)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C ⁄ 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Wymiary (patrz strona 20)
Schemat przepływu
(patrz strona 20)
Części serwisowe (patrz strona 21)
Czyszczenie (patrz strona 23)
Obsługa (patrz strona 19)
• Hansgrohe zaleca, by z rana lub po dłuższym
czasie niekorzystania, pierwsze pół litra wody nie
używać jako wody pitnej.
Znak jakości (patrz strona 19)
Česky
Montáž
(viz strana 18)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C ⁄ 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Rozmìry (viz strana 20)
Diagram průtoku (viz strana 20)
Servisní díly (viz strana 21)
Čištění (viz strana 23)
Ovládání (viz strana 19)
• Hansgrohe doporučuje ráno nebo po delších
přestávkách nepoužívat prvního půl litru jako pitnou
vodu.
Zkušební značka (viz strana 19)

7
Slovensky
Montáž
(viď strana 18)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C ⁄ 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Rozmery (viď strana 20)
Diagram prietoku (viď strana 20)
Servisné diely (viď strana 21)
Čistenie (viď strana 23)
Obsluha (viď strana 19)
• Hansgrohe odporúča ráno a po dlhších dobách
odstávky nepoužiť prvého pol litra vody ako pitnú
vodu.
Osvedčenie o skúške
(viď strana 19)
中文
安装
(参见第页18)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒:70°C⁄4分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
大小(参见第页20)
流量示意图(参见第页20)
备用零件(参见第页21)
清洗(参见第页23)
操作(参见第页19)
• 汉斯格雅建议，清晨或在水流长时间停滞后，
前半升水不作饮用水使用。
检验标记(参见第页19)

8
Русский
Монтаж
(см. стр. 18)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C ⁄ 4 мин
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Размеры (см. стр. 20)
Схема потока (см. стр. 20)
Κомплеκт (см. стр. 21)
Очистка (см. стр. 23)
Эксплуатация (см. стр. 19)
• Hansgrohe рекомендует по утрам либо после
длительного перерыва в использовании не
использовать первые поллитра воды для питья.
Знак технического контроля
(см. стр. 19)
Suomi
Asennus
(katso sivu 18)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C ⁄ 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Mitat (katso sivu 20)
Virtausdiagrammi (katso sivu 20)
Varaosat (katso sivu 21)
Puhdistus (katso sivu 23)
Käyttö (katso sivu 19)
• Hansgrohe suosittelee, että ensimmäistä puolta litraa
ei käytetä juomavetenä aamuisin eikä silloin, kun
laitetta ei ole käytetty pitkään aikaan.
Koestusmerkki (katso sivu 19)

9
Svenska
Montering
(se sidan 18)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C ⁄ 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Måtten (se sidan 20)
Flödesschema (se sidan 20)
Reservdelar (se sidan 21)
Rengöring (se sidan 23)
Hantering (se sidan 19)
• Hansgrohe rekommenderar att den första halvlitern
inte används som dricksvatten på morgonen eller
efter längre perioder utan användning.
Testsigill (se sidan 19)
Lietuviškai
Montavimas
(žr. psl. 18)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C ⁄ 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Išmatavimai (žr. psl. 20)
Pralaidumo diagrama (žr. psl. 20)
Atsarginės dalys (žr. psl. 21)
Valymas (žr. psl. 23)
Eksploatacija (žr. psl. 19)
• Naudojant po ilgesnės pertraukos, „Hansgrohe“
rekomenduoja pirmo pusės litro vandens nevartoti
kaip geriamojo.
Bandymo pažyma (žr. psl. 19)

10
Hrvatski
Sastavljanje
(pogledaj stranicu 18)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C ⁄ 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Mjere (pogledaj stranicu 20)
Dijagram protoka
(pogledaj stranicu 20)
Rezervni djelovi
(pogledaj stranicu 21)
Čišćenje (pogledaj stranicu 23)
Upotreba (pogledaj stranicu 19)
• Hansgrohe preporuča da ujutro ili nakon duljeg
nekorištenja prvih 1⁄2 litre vode ne upotrebljavate za
piće.
Oznaka testiranja
(pogledaj stranicu 19)
Română
Montare
(vezi pag. 18)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C ⁄ 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Dimensiuni (vezi pag. 20)
Diagrama de debit (vezi pag. 20)
Piese de schimb (vezi pag. 21)
Curăţare (vezi pag. 23)
Utilizare (vezi pag. 19)
• Hansgrohe vă recomandă, ca dimineaţa sau după
perioade mai lungi de pauză să nu folosiţi prima
jumătate de litru de apă pentru băut.
Certificat de testare (vezi pag. 19)

11
Ελληνικά
Συναρμολόγηση
(βλ. Σελίδα 18)
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν
μέσο λουτρού, υγιεινής και καθαρισμού του
σώματος.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνΩρίζονται ζημιές από τη μεταφορά ή επιφα-
νειακές ζημιές.
• Οι σΩλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφΩνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης
που ισχύουν σε κάθε κράτος.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έΩς 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έΩς 60°C
Θερμική απολύμανση: 70°C ⁄ 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο
νερό!.
Περιγραφή συμβόλΩν
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Διαστάσεις (βλ. Σελίδα 20)
Διάγραμμα ροής (βλ. Σελίδα 20)
Ανταλλακτικά (βλ. Σελίδα 21)
Καθαρισμός (βλ. Σελίδα 23)
Χειρισμός (βλ. Σελίδα 19)
• Η Hansgrohe συνιστά το πρΩί ή μετά από μεγάλα
χρονικά διαστήματα αχρησίας να μην χρησιμοποιείτε
το πρώτο μισό λίτρο νερό σαν πόσιμο.
Σήμα ελέγχου (βλ. Σελίδα 19)
Slovenski
Montaža
(glejte stran 18)
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom
umivanja, vzdrževanja higiene in telesne nege.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki
veljajo v posamezni državi.
Tehnični podatki
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Termična dezinfekcija: 70°C ⁄ 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Opis simbola
Ne smete uporabiti silikona, ki vsebuje ocetno
kislino!
Mere (glejte stran 20)
Diagram pretoka (glejte stran 20)
Rezervni deli (glejte stran 21)
Čiščenje (glejte stran 23)
Upravljanje (glejte stran 19)
• Hansgrohe priporoča, da zjutraj ali po daljšem času
stagnacije prvega pol litra vode ne uporabite kot
pitno vodo.
Preskusni znak (glejte stran 19)

12
Estonia
Paigaldamine
(vt lk 18)
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja
kontrollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
Tehnilised andmed
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Termiline desinfektsioon: 70°C ⁄ 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Sümbolite kirjeldus
Ärge kasutage äädikhapet sisaldavat silikooni!
Mõõtude (vt lk 20)
Läbivooludiagramm (vt lk 20)
Varuosad (vt lk 21)
Puhastamine (vt lk 23)
Kasutamine (vt lk 19)
• Hansgrohe soovitab mitte kasutada esimest poolt
liitrit hommikuti või pärast pikemat seisakuaega joogi-
veena.
Kontrollsertifikaat (vt lk 19)
Latvian
Montāža
(skat. lpp. 18)
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu drīkst izmantot tikai, lai mazgātos,
higiēnai un ķermeņa tīrīšanai.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standar-
tiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
Tehniskie dati
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Termiskā dezinfekcija : 70°C ⁄ 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Simbolu nozīme
Neizmantot silikonu, kas satur etiķskābi!
Izmērus (skat. lpp. 20)
Caurplūdes diagramma
(skat. lpp. 20)
Rezerves daļas (skat. lpp. 21)
Tīrīšana (skat. lpp. 23)
Lietošana (skat. lpp. 19)
• Hansgrohe iesaka no rīta vai pēc ilgākiem pārtrauku-
miem nelietot pirmo puslitru ūdens dzeršanai.
Pārbaudes zīme (skat. lpp. 19)

13
Srpski
Montaža
(vidi stranu 18)
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje, tuširanje
i ličnu higijenu.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
Tehnički podaci
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Termička dezinfekcija: 70°C ⁄ 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Mere (vidi stranu 20)
Dijagram protoka (vidi stranu 20)
Rezervni delovi (vidi stranu 21)
Čišćenje (vidi stranu 23)
Rukovanje (vidi stranu 19)
• Hansgrohe preporučuje da ujutru ili nakon dužeg
nekorišćenja prvih pola litre vode ne koristite za
piće.
Ispitni znak (vidi stranu 19)
Norsk
Montasje
(se side 18)
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen
transport- eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Termisk desinfisering: 70°C ⁄ 4 min
Produktet er utelukkende designet for drikkevann!
Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Mål (se side 20)
Gjennomstrømningsdiagram
(se side 20)
Servicedeler (se side 21)
Rengjøring (se side 23)
Betjening (se side 19)
• Om morgen og etter lengre stagnasjonstider
anbefaler Hansgrohe å ikke bruke den første
halvliteren som drikkevann.
Prøvemerke (se side 19)

14
БЪЛГАРСКИ
Монтаж
(вижте стр. 18)
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане или
порязване.
Позволено е използването на продукта само за
къпане, хигиена и цели на почистване на тялото.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери
за транспортни щети. След монтажа не се
признават транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се
монтират, промият и проверят в съответствие с
валидните норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
Технически данни
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Термична дезинфекция: 70°C ⁄ 4 мин
Продуктът е разработен само за питейна вода!
Описание на символите
Не използвайте силикон, съдържащ оцетна
киселина!
Размери (вижте стр. 20)
Диаграма на потока
(вижте стр. 20)
Сервизни части (вижте стр. 21)
Почистване (вижте стр. 23)
Обслужване (вижте стр. 19)
• Hansgrohe препоръчва, сутрин и след по-продъл-
жително спиране първият половин литър да не се
използва като питейна вода.
Контролен знак (вижте стр. 19)
日本語
施工方法
(次のページを参照18)
安全上の注意
施工の際は手を挟んだり怪我をしないように、
手袋をはめてください。
この製品は、体や手を洗う等の製品本来の目的
以外には使用しないでください。
施工上の注意
• 製品の施工前に輸送でのダメージがないか確
認してください。施工後のキズ等のお申し出は
お断りさせて頂いています。
• 配管と水栓は、関連法規に従って施工、洗浄、お
よび試験を行ってください。
• 施工行う地域に適用される関連法規をお守りく
ださい。
技術資料
使用圧力： 最大1MPa
推奨使用水圧： 0,1-0,5MPa
耐圧試験圧力： 1,6MPa
(1MPa=10bar=147PSI)
給湯温度： 最大60°C
お湯による高温消毒： 70°C⁄4分
この製品は飲料水での使用が前提となっています
(日本においては水道法に適合する飲料水)！
アイコン の 説 明
酢酸系シリコンをご使用にならないでくだ
さ い！
寸法(次のページを参照20)
流量曲線図(次のページを参照20)
スペアパーツ(次のページを参照21)
お手入れ方法(次のページを参照23)
使用方法(次のページを参照19)
• ハンスグローエは、朝または長い間使用されな
かった後に吐水する最初の0.5リットルは飲料
水として使用しないことをお勧めします。
認証について(次のページを参照19)

15
Shqip
Montimi
(shih faqen 18)
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Produkti duhet të përdoret vetëm qëllimet e banjave,
të higjienës dhe të larjes së trupit.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet
për dëmtime nga transporti. Pas instalimit nuk do të
njihet asnjë dëmtim nga transporti ose dëmtim i
sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
Të dhëna teknike
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 60°C
Dezinfektim Termik: 70°C ⁄ 4 min
Produkti është projektuar ekskluzivisht për ujë të
pijshëm!
Përshkrimi i simbolit
Mos përdorni silikon që në përbërje ka acid
acetik.
Përmasat (shih faqen 20)
Diagrami i qarkullimit
(shih faqen 20)
Pjesët e servisit (shih faqen 21)
Pastrimi (shih faqen 23)
Përdorimi (shih faqen 19)
• Hansgrohe rekomandon që në mëngjes ose pas
periudhave të gjata që gjysmë litri i parë mos të
pihet
Shenja e kontrollit (shih faqen 19)


(18)



. 
.

•
.

.
•
.
•
.

1 :
0,5 -0,1 :
1,6 :
(PSI 147 =10 =1)
60°C :
C°074:




(20)
(20)
(21)
(23)
(19)
•Hansgrohe


.
(19)

16
Türkçe
Montajı(bakınız sayfa 18)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Boruların ve armatürün montajı, yıkanması ve
kontrolü geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: 70°C ⁄ 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ölçüleri (bakınız sayfa 20)
Akış diyagramı (bakınız sayfa 20)
Yedek Parçalar (bakınız sayfa 21)
Temizleme (bakınız sayfa 23)
Kullanımı (bakınız sayfa 19)
• Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu olarak
kullanılmamasını önerir.
Kontrol işareti (bakınız sayfa 19)
Garanti Belgesi
Üretici veya İthalatçı Firmanın
Unvanı: Hansgrohe Armatür Ltd. Şti
Adresi: Fulya Mahallesi Bahçeler Sokak Efe han 20⁄C
Mecidiyeköy Şişli İstanbul
Telefonu: (0-212) 273 07 30
Faks: (0-212) 273 07 40
web adresi: www.hansgrohe.com.tr
Malın
Markası: Hansgrohe
Cinsi: Sıhhi tesisat malzemesi
Garanti Süresi: 2 YIL
Azami Tamir Süresi: 20 İş günü
Genel Müdür
Albert Emlek
Satıcı Firmanın:
Unvanı:
Adresi:
Telefonu:
Faks:
e-posta:
Fatura Tarih ve Sayısı:
Marka ve Modeli:
Teslim Tarihi ve Yeri:
Yetkilinin İmzası:
Firmanın Kaşesi:
Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve
kaşeleyecektir.

17
Magyar
Szerelés(lásd a oldalon 18)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes
szabványoknak megfelelően kell felszerelni, öblíteni
és ellenőrizni
• Az egyes országokban érvényes installációs
irányelveket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: 70°C ⁄ 4 perc
A terméket kizárólag ivóvízhez tervezték!
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Méretet (lásd a oldalon 20)
Átfolyási diagramm
(lásd a oldalon 20)
Tartozékok (lásd a oldalon 21)
Tisztítás (lásd a oldalon 23)
Használat (lásd a oldalon 19)
• A csaptelepeken átfolyt víz hőmérséklete fogyasztás-
ra szánt víz esetében a 65°C-ot nem haladhatja
meg. A csaptelep nem eredményezheti az emberi
fogyasztásra (pl. ivás és főzés céljából) szánt víz
minőségromlását.
• Beüzemelés és üzemszünetek után szigorúan be kell
tartani a használati útmutatóban leírtakat. Beüzeme-
léskor a csaptelepet át kell öblíteni, legalább 2
percig történő hideg- és melegvizes folyatást
javaslunk. Minimum 1 napos üzemszünet után
fogyasztás előtt a csaptelepben stagnáló hideg- illet-
ve melegvíz fogyasztása nem javasolt, a csaptelep-
ben stagnáló vizet ki kell engedni, legalább 2 perces
folyatás javasolt. A kifolyatás során nyert vizet
ivóvízként, illetve ételkészítési céllal felhasználni nem
szabad.
• Tekintettel arra, hogy a forró víz fémoldó képessége
a hideg vízénél nagyobb, emiatt főzés ivás céljából
az OKI a hideg víz használatát javasolja.
• A csaptelepek perlátorát javasolt havonta vízkőtele-
níteni, illetve fertőtleníteni. A csaptelepek tisztítása,
fertőtlenítése során kizárólag olyan vegyszer
alkalmazható, amely megfelel a 201⁄2001. (X.25)
Kormányrendelet, illetve a 38⁄2003. (VII.7) ÉSzCsM-
FVM-KvVM együttes rendeletben leírtaknak.
• A perlátor működési elvéből adódóan jelentős
aeroszolt képez, így Legionella expozíció szempont-
jából fokozott kockázatot jelent. Ezért alkalmazása
nem javasolt az egészségügyi intézmények
fekvőbeteg ellátó szobáiban, illetve minden olyan
helyen, ahol a hideg és ⁄ vagy használati melegvíz
Legionella csíraszáma eléri a 49⁄2015 (XI.6.) EMMI
rendelet alapján meghatározott beavatkozási szintet.
Vizsgajel (lásd a oldalon 19)

18
Montage
(7 Nm)
SW 10 mm
SW 19 mm
(4Nm)
1 2
3 4

19
Bedienung
schließen ⁄ fermé ⁄ close ⁄ chiudere ⁄ cerrar ⁄ sluiten ⁄ lukke ⁄
fechar ⁄ zamknąć ⁄ zavřít ⁄ uzavrieť ⁄ 关 ⁄ закрыть ⁄
bezárás ⁄ sulkeminen ⁄ stänga ⁄ uždaryti ⁄ Zatvaranje ⁄
kapatmak ⁄ închide ⁄ κλειστό ⁄ zapreti ⁄ sulgege ⁄ aizvērt ⁄
zatvori ⁄ lukke ⁄ затваряне ⁄ mbylle ⁄  ⁄ 止水
öffnen ⁄ ouvert ⁄ open ⁄ aperto ⁄ abierto ⁄ open ⁄ åbne ⁄ abrir ⁄
otworzyć ⁄ otevřít ⁄ otvoriť ⁄ 开 ⁄ открыть ⁄ nyitás ⁄ avaaminen ⁄
öppna ⁄ atidaryti ⁄ Otvaranje ⁄ açmak ⁄ deschide ⁄
ανοικτό ⁄ odpreti ⁄ avage ⁄ atvērt ⁄ otvoriti ⁄ åpne ⁄
отваряне ⁄ hape ⁄  ⁄ 吐水
P-IX DVGW SINTEF NF ETA
71120000 P-IX 28140⁄IO X X
71121000 P-IX 28140⁄IO X
71135000 X
71136000 X
Products
Hansgrohe SE
DIN 4109-1
P-IX 28140⁄IO

20
Maße ⁄ Durchflussdiagramm
max.30
45°
388 133
84
Ø 46
79
Ø 36
35
G 3/8
Ø32
max.30
45°
388 134
84
Ø 46
79
Ø 36
61
G 3/8
Ø32
Logis
71120000 ⁄ 71121000
Logis
71120000 ⁄ 71121000
Logis Classic
71135000 ⁄ 71136000
Logis Classic
71135000 ⁄ 71136000
bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912 15 18 21 24 27 30
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
