Hans Grohe Talis Select S 80 72040 1 Series Instruction Manual

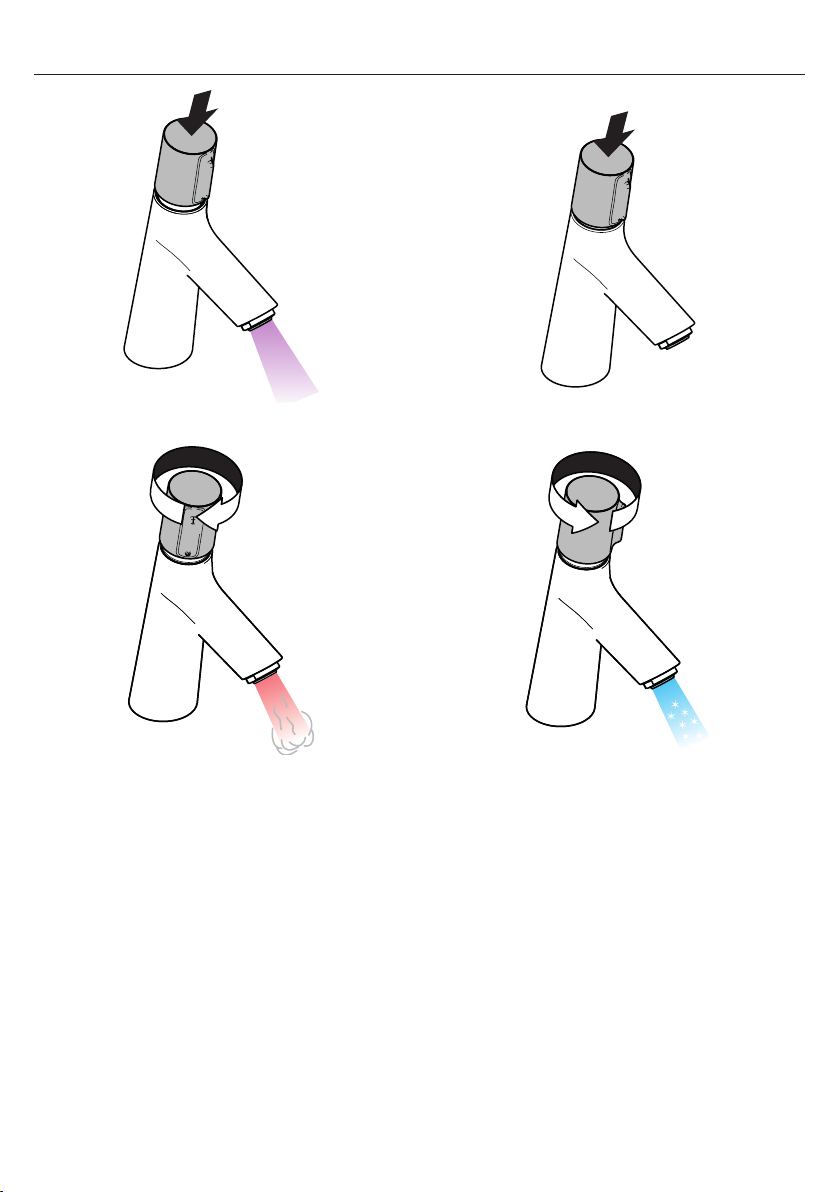

Talis Select S 80
72040xx1
Talis Select S 100
72042xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.2 GPM
Hole size in mounting surface 1⁵⁄₁₆"-1⁷⁄₁₆"
Max. depth of mounting surface 1⅝"
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.2 GPM
Dimension du trou dans la surface 1⁵⁄₁₆-1⁷⁄₁₆ po
de montage
Profondeur maximale de la surface 1⅝ po
de montage
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
English Français

3
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176° F*
Caudal máximo 1.2 GPM
Tamaño del orificio en la superficie 1⁵⁄₁₆"-1⁷⁄₁₆"
de montaje
Profundidad máxima de la 1⅝"
superficie de montaje
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.
Tools Required / Outiles Utiles /
Herramientas Útiles
Español
10 mm
19 mm
22 mm
This unit meets or exceeds the following:
• ASME A112.18.1 / CSA B125.1
• Listed by IAPMO for use in the US
and Canada
• WaterSense Certfied

4
3⅞"
42°
8⅝"
max.1⅝"
19¼"
3⅝"
1⅜"
1¾"
G⅜
⅜
1¼"
O.D.
2¼"
3½"4⅝"
1¼"
Talis Select S 80
72040xx1
Talis Select S 100
72042xx1
max.1⅝"
7½"
14⅜"
3⅞"
1¾"
1⅜"
G⅜
2⅝"
42°
⅜
2¾"
(70 mm)
88509xx0

5
English Français Español
Installation / Installation / Instalación
Install the centering ring on the
faucet.
If the hole is large, add accessory
centering ring 98996000.
When installing the faucet, push it
toward the front of the hole.
Installez la bague de centrage sur
le robinet.
Si le trou est grand, ajoutez an-
neau de centrage № 98996000.
Poussez le robinet vers l'avant du
trou.
Instala el aro de centrado en el
grifo.
Si el orificio es grande, añadir
aro de centrado accesorio
98996000.
Al instalar el grifo, hacia la parte
delantera del orificio.
Place the faucet and centering
ring(s) on the mounting surface.
If the mounting surface is less than
³⁄₁₆" thick, trim the centering ring.
Placez le robinet et la rondelle
de centrage sur la surface de
montage.
Si la surface de montage est inféri-
eure à ³⁄₁₆ po (4 mm) d'épaisseur,
découpez la rondelle.
Coloque el grifo y el aro de
centrado sobre la superficie de
montaje.
Si la superficie de montaje es de
menos de ³⁄₁₆" (4 mm) de espesor,
recortar el aro de centrado.
> 4 mm
< 4 mm
> ³⁄₁₆" / 4 mm
< ³⁄₁₆" / 4 mm
1 2
1⁵⁄₁₆"-1⁷⁄₁₆"
1⁵⁄₁₆"-1⁷⁄₁₆"
98996000

6
English Français Español
Install the drain pull rod. Installez la tirette. Instale el tirador.
Install the washer and the mount-
ing collar.
Installez la rondelle et le collier de
montage.
Instale la arandela y el collar de
montaje.
3 4 1
2
3

7
English Français Español
Tighten the collar using a flat head
screwdriver.
Serrez le collier de montage. Apriete el collar de montaje.
Install the adapters on the stops.
Connect the supply lines to the
adapters.
Use two wrenches.
 Do not allow the hoses
to twist.
Installez les adaptateurs sur les
butées d’arrêt.
Connectez les tuyaux d’arrivée sur
les adapteurs.
Utilisez deux clés, tel qu’illustré.
 Assurez-vous que les
tuyaux ne s’entortillent
pas.
Instale los adaptadores sobre los
topes.
Conecte las mangueras de suminis-
tro sobre los topes.
Use las dos llaves fijas como se
ilustra.
 No permita las manguer-
as se retuerzan.
5.2 ft-lb
7 Nm
10 mm
19 mm
5.9 ft-lb
8 Nm
5 6
1
2

8
English Français Español
Remove the clip. Retirez le protecteur. Retire el protector.
Remove the aerator. Retirez l’aérateur. Retire el aireador.
22 mm
7 8

9
English Français Español
Flush the faucet for at least two
minutes.
Rincez le robinet pendant au
moins 2 minutes.
Lave el grifo durante al menos 2
minutos.
Install the aerator. Installez l’aérateur. Instale el aireador.
22 mm
1.48 ft-lb / 2 Nm
910

10
Installation / Installation / Instalación
Petroleum-based plumbers putty can dam-
age the surface of some sinks. Please con-
sult the manufacturer of the sink regarding
compatible sealants.
Les mastics de plomberie à base de pé-
trole peuvent endommager la surface de
certains lavabos. Veuillez consulter le fabri-
cant du lavabo pour connaître les scellants
compatibles.
Masilla de petróleo-basó puede dañar
la superficie de algún bañeras. Consulte
por favor al fabricante del bañera con re-
specto a selladores aceptables.
shorter
plus court
más corto
longer
plus long
más largo
1
2
38 mm
3.6 ft-lb
5 Nm
12
7
3 4 5
6
