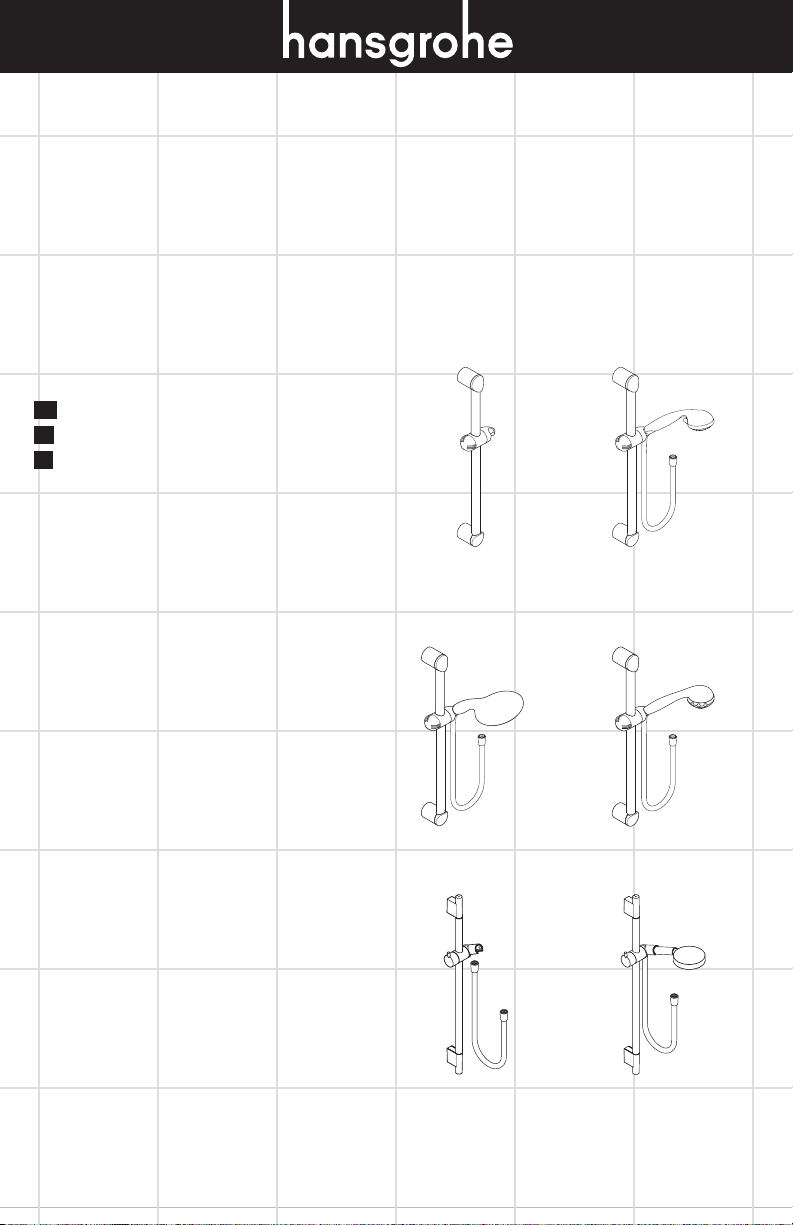

Hans Grohe Unica'E 06890 0 Series Instruction Manual

Unica'E
06890xx0
Croma E 75 3-Jet
06494xx0
Croma E 75 2-Jet
06496xx0
Raindance E 120 3-Jet
04265xx0
Raindance S 120 3-Jet
04266xx0
Unica'S
28632xx0
28631xx0
Clubmaster
04044xx0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2

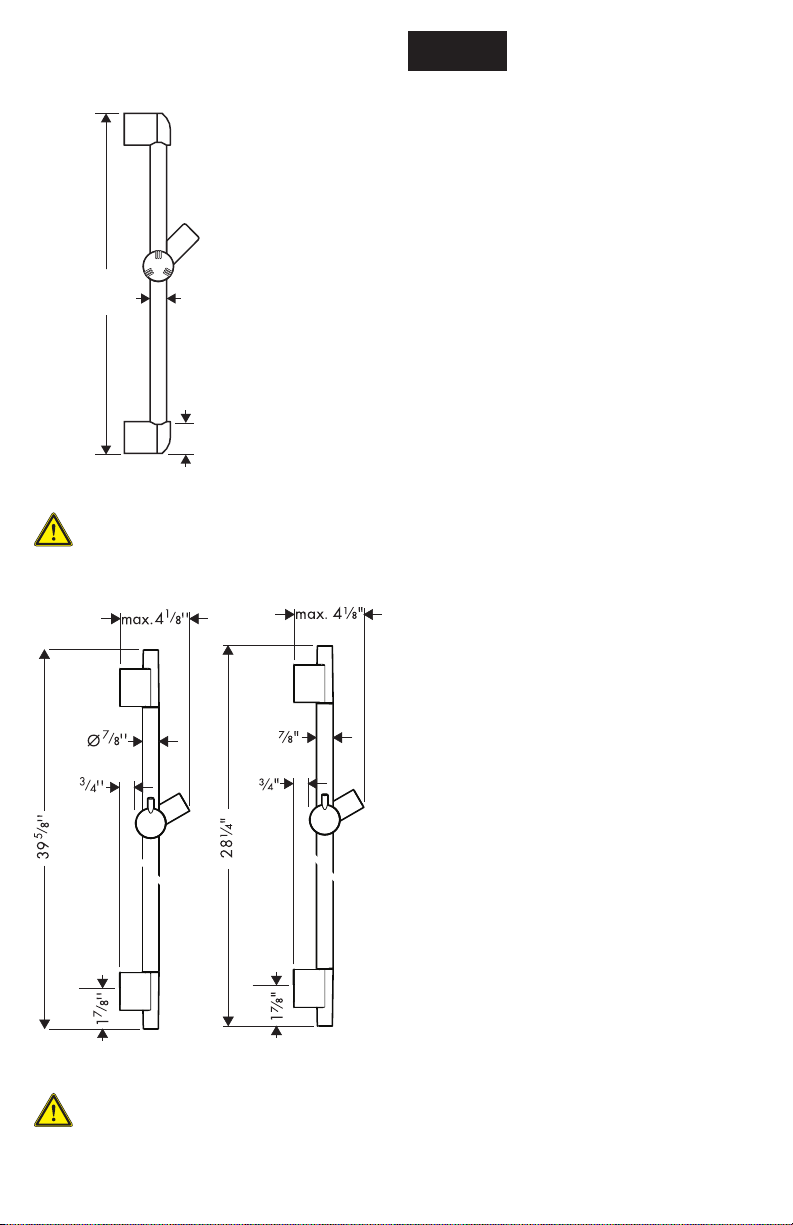

Follow the installation instructions (see
page 6) when drilling the mounting
holes.
28632xx0 28631xx0
Follow the installation instructions (see
page 8) when drilling the mounting
holes.
06890xx0
Technical Information
Max. flow rate 2.5 GPM
English
Installation Considerations
• For best results, Hansgrohe recommends
that this unit be installed by a licensed,
professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• The screws and anchors included with this
set are suitable for use in a tile or other solid
surface wall. They are not suitable for use
in an acrylic or fiberglass shower enclosure.
Please contact the manufacturer of the
enclosure regarding recommended mounting
locations, reinforcement requirements, and
mounting hardware.
• This unit does not include a wall supply.
It must be used with Hansgrohe model
27458xx3 or another approved supply that
complies with ASME A112.18.1/CSA B125.1
including ASME A112.18.3.
• To prevent scald injury, the maximum output
temperature of the shower valve must be
no more than 120°F.In Massachusetts, the
maximum output temperature of the shower
valve can be no higher than 112°F.
• Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
26⅜"
1⅝"
⅞"

3
Données techniques
Capacité nominale 2.5 GPM
Datos tecnicos
Caudal máximo 2.5 GPM
Français Español
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
• Les vis et chevilles comprises dans cet
ensemble conviennent pour une utilisation sur
mur carrelé ou autre surface solide.
• Pour une installation dans une cabine de
douche en fibre de verre ou en acrylique,
contactez le fabricant de la cabine pour con-
naître les pièces de fixation et emplacements
de montage recommandés.
• Ce produit n’est pas fourni avec un coude
de raccordement. Il doit être utilisé avec le
modèle 27458xx3 d’Hansgrohe ou un autre
coude approuvé et conforme à la norme
ASME A112.18.1/CSA B125.1, incluant
ASME A112.18.3.
• Pour empêcher des blessures par ébouil-
lantement, la température de sortie maximale
du robinet de douche ne doit pas excéder
120°F. Au Massachusetts, la température de
sortie maximale du robinet de douche ne doit
pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
Consideraciones para la instalación
• Para obtener mejores resultados, la
instalación debe estar a cargo de un plomero
profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese
de tener las herramientas y los insumos
necesarios para completar la instalación.
• Los tornillos y pernos de anclaje incluidos en
este juego son aptos para utilizar en azulejos
u otra superficie sólida de pared.
• En caso de instalarlo en un cerramiento de
ducha de fibra de vidrio o acrílico, contáctese
con el fabricante del cerramiento con re-
specto a los lugares de montaje y los herrajes
para el montaje recomendados.
• Esta unidad no incluye una toma de pared
(coude de raccordement/toma de agua)
Debe utilizarse con el modelo Hansgrohe
27458xx3 u otra toma aprobada que cumpla
con las normas ASME A112.18.1/CSA
B125.1, incluida la norma ASME A112.18.3.
• Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la
ducha no debe exceder los 120°F. En
Massachusetts, la máxima temperatura de
salida de la válvula de la ducha no debe
exceder los 112°F.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

4
Croma E 75 3-Jet
Raindance E 120 AIR 3-Jet Raindance S 120 AIR 3-Jet
Croma E 75 2-jet
Clubmaster
½"
8"
57°
3⅝"

5
Replacement Parts
xx = colors / couleurs / acabados
00 = chrome
62 = oil rubbed bronze
82 = brushed nickel
83 = polished nickel
92 = rubbed bronze
93 = polished brass
88590xx0
88534xx0
96184000
69907000
28573xx1
28570xx1
63” 28276xx3
72” 88625xx0
28507xx1
28514xx1
97651xx0
96275000
97709xx0
96179000
97450000
28525xx1

6
English
Drill the holes using a 6 mm bit.
Do not drill into existing water
lines!
Unica'E Wallbar installation
Remove the screw covers.
Mark the positions of the screw holes.
Install the anchors.
Seal the wall around the anchors
with waterproof sealant.
Failure to seal the wall can lead to
possible water damage.
Install the wallbar using the screws and washers.
Install the screw covers.
Install the soap dish (optional).

7
Français Español
Installation de Unica’E
Retirez les cache-vis de la barre murale.
Placez la barre murale sur l’emplacement sou-
haité. Marquez les positions des trous de vissage.
Percez les trous à l’aide d’une mèche de 6 mm.
Ne percez pas dans les conduites
d’eau!
Installez les chevilles.
Scellez le mur autour des chevilles
à l’aide d’un agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Installez la barre murale à l’aide des vis et des
rondelles.
Installez les cache-vis.
Installez le porte-savon (en option).
Instalación de Unica’E
Retire las tapas de los tornillos del soporte de
pared.
Coloque el soporte de pared en el lugar de-
seado. Marque las posiciones de los orificios
para tornillos.
Perfore los orificios con una broca de 6 mm.
¡No perfore las tuberías de agua
existentes!
Instale los pernos de anclaje.
Selle la pared alrededor de los
pernos de anclaje con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños por acción del
agua.
Instale el soporte de pared con tornillos y
arandelas.
Instale las tapas de los tornillos.
Instale la jabonera (opcional).

8
English
Install the anchors.
Seal the wall around the anchors
with waterproof sealant.
Failure to seal the wall can lead to
possible water damage.
Install the wallbar using the screws and washers.

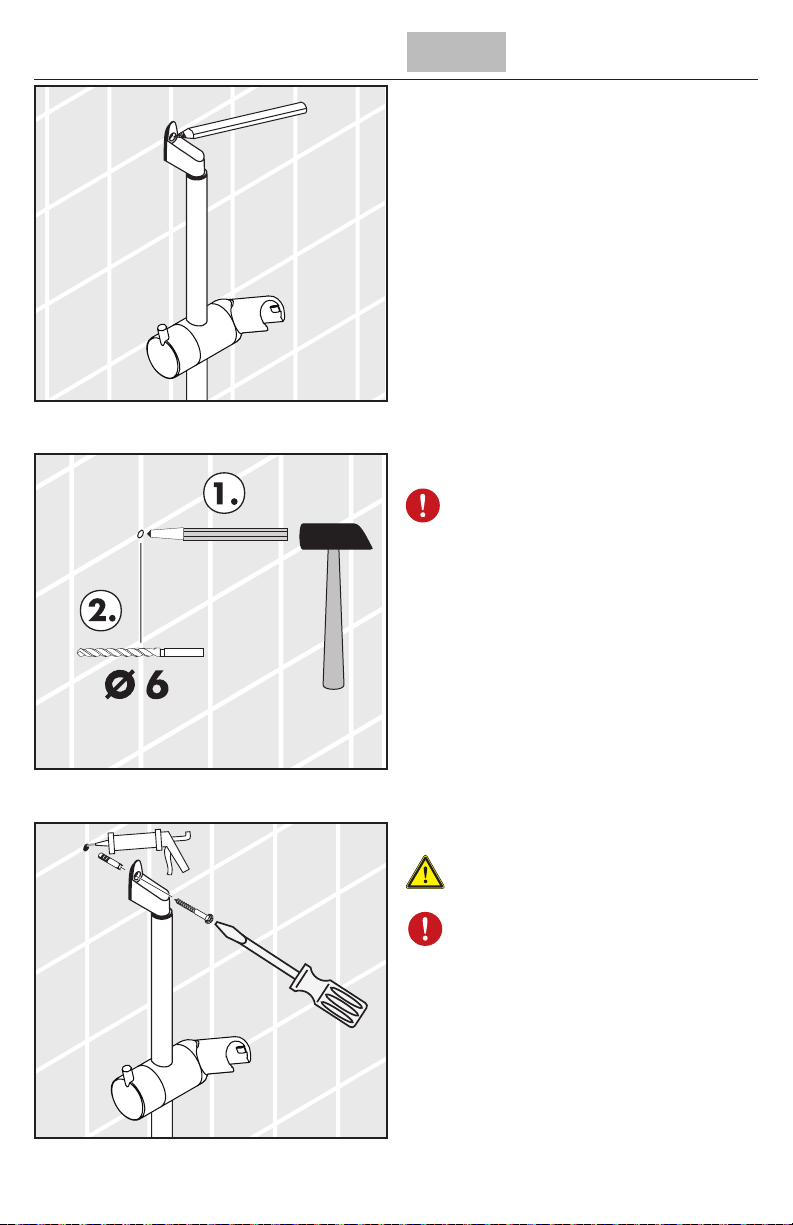

Unica'S Wallbar Installation
Mark the positions of the screw holes.
Drill the holes using a 6mm bit.
Do not drill into existing water
lines!

9
Français Español
Installation de Unica’S
Marquez les positions des trous de vissage.
Percez les trous à l’aide d’une mèche de 6 mm.
Ne percez pas dans les conduites
d’eau!
Installez les chevilles.
Scellez le mur autour des chevilles
à l’aide d’un agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Installez la barre murale à l’aide des vis et des
rondelles.
Instalación de Unica’S
Marque las posiciones de los orificios para
tornillos.
Perfore los orificios con una broca de 6 mm.
¡No perfore las tuberías de agua
existentes!
Instale los pernos de anclaje.
Selle la pared alrededor de los
pernos de anclaje con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños por acción del
agua.
Instale el soporte de pared con tornillos y
arandelas.

10
English

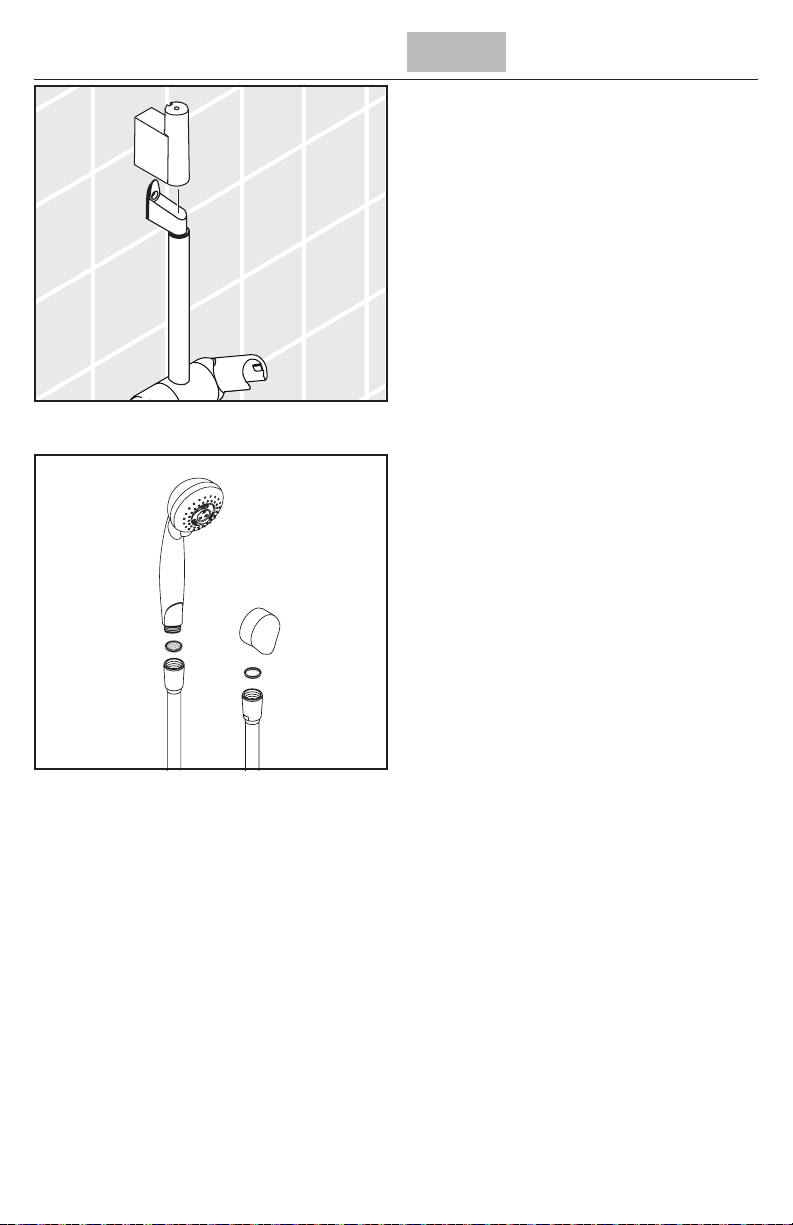

Install the covers.
Place a black rubber washer in one end of the
handshower hose. Connect this end to the wall
supply (not included).
Place a second washer in the other end of the
hose. Connect this end to the handshower.

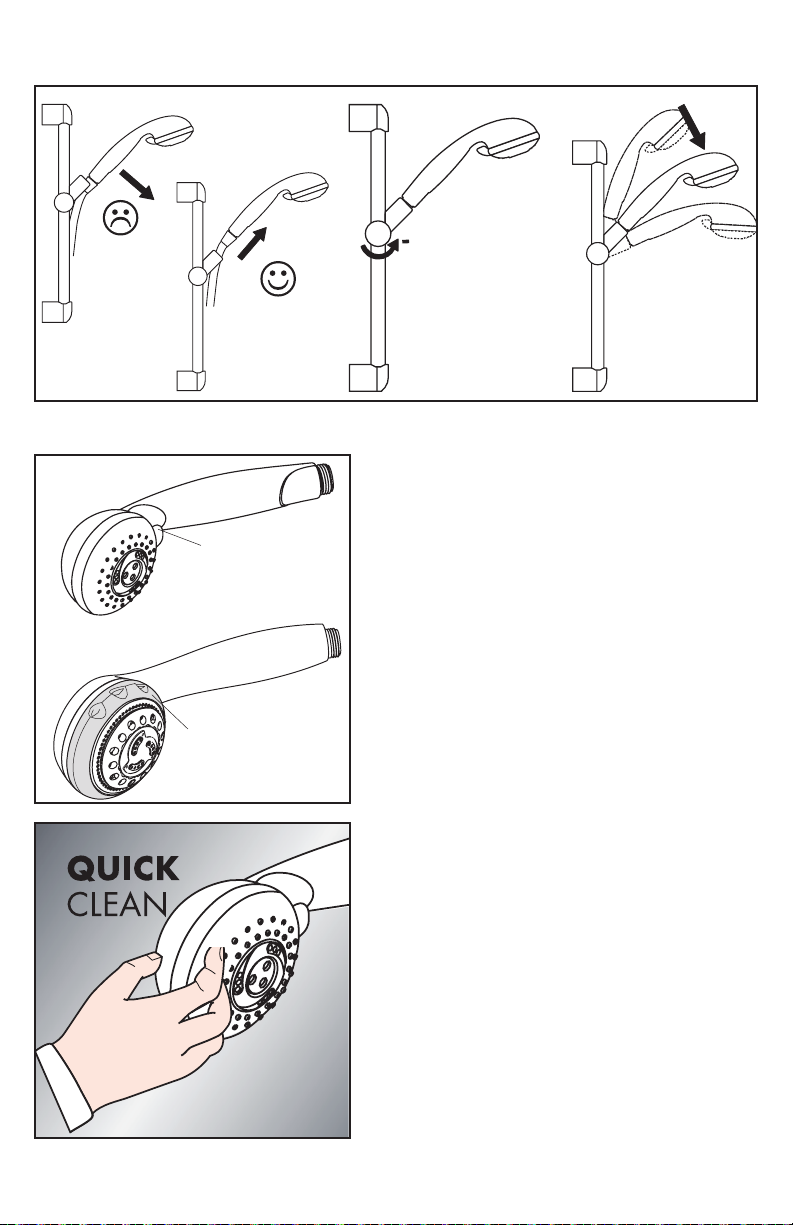

Rest the handshower in the holder.
