Harman kardon Citation 200 User manual

CITATION 200

1APP
Ok
Google
Google Assistant setup
Google Home
Download the Google Home app to set up Google Assistant
to use your voice to control your Citation 200.
All product features will be set up.

AirPlay setup
Settings Wi-Fi
Wi-Fi
Citation 200
XXX
SET UP NEW AIRPLAY SPEAKER…
(iOS)
For AirPlay only users, skip the Google Home app; on your iOS device, go to Settings > Wi-Fi and select “Citation 200”
under SET UP NEW AIRPLAY SPEAKER ... Follow the onscreen instructions to complete setup.
Google Assistant and Chromecast built-in™ will require additional set up with the Google Home app.

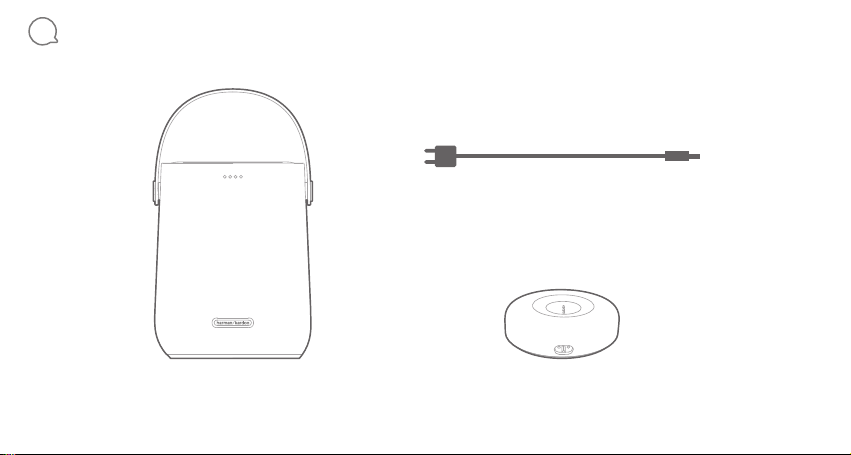

2PRODUCT TOUR
Citation 200
Regional power cord
(varies depending on country)
X1
X1
Charging cradle X1

Back
Wi-Fi status
indicator
Microphone
mute/unmute
FrontTop
Lights
when
active
Microphones
Bluetooth
Power on/off
Volume
Play/Pause;
stop timers,
alarms and
responses
Push to talk
to Google
Assistant
<2s
>2s
Reset:
>10s

3CHARGING
Low battery
Press to check battery level
Charging in progress

4GET STARTED
(Android/iOS)
Google Home
Google Home
Wi-Fi status indicator
Excellent
Recommended
Weak or disconnected
Add Citation 200 to your home Wi-Fi network:
Download and run the Google Home app on a phone or tablet.
Follow the instructions on the touch screen and Google Home app to finish the setup.
* Enable Bluetooth (iPhone / iPad).

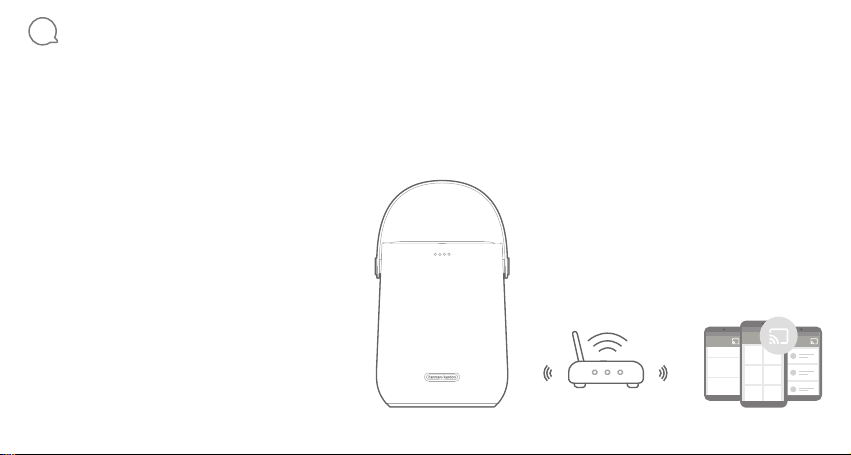

5Chromecast built-in™
Step 1: Open Chromecast-enabled app.
Step 2: Play Music.
Step 3: Tap the cast icon and select “Citation 200”.
e.g.
Spotify
Pandora
TuneIn
Deezer
Google Play Music
* Device can support multi-room control provided
by Chromecast built-in, more details you can refer
to Google Home app.

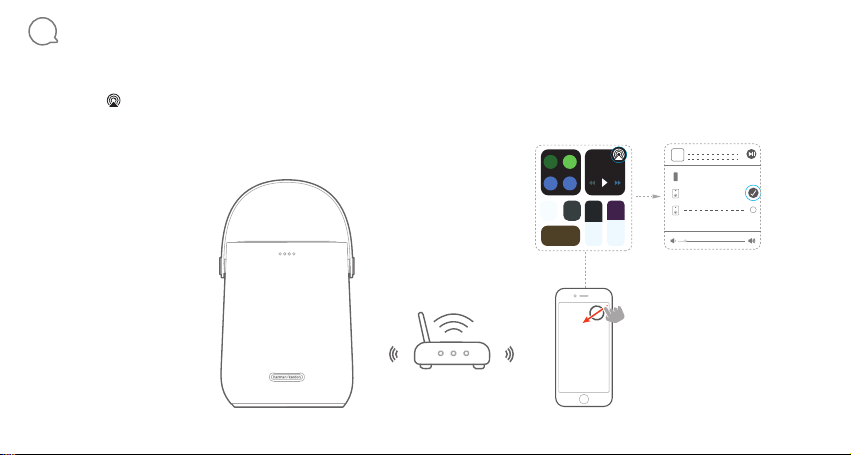

6AirPlay
Step 1: On an iOS device, enter the Control Center.
Step 2: Tap to select “Citation 200” as speaker.
Step 3: Start audio streaming from an app.
Music
Citation 200
iPhone

7GOOGLE ASSISTANT
Mute Unmute
“Ok Google”
Microphone muted:
Mute the microphone to
stop Google Assistant
from listening.
Talk to Google for hands-free help.
Just start by saying

8OWNER’S MANUAL
Download the full owner’s manual from harmankardon.com
DA: Hent den fulde brugervejledning på harmankardon.com
DE: Laden Sie die vollständige Bedienungsanleitung von harmankardon.com herunter
ES: Descárgate el Manual de usuario completo en: harmankardon.com
FR: Téléchargez le mode d’emploi complet sur harmankardon.com
IT: Scarica il manuale dell’utente integrale da harmankardon.com
NL: Download de complete gebruikershandleiding van harmankardon.com
NO: Last ned hele brukerhåndboken fra harmankardon.com
SV: Ladda ner hela bruksanvisningen från harmankardon.com
RU: Загрузите полное руководство пользователя с сайта harmankardon.com
ID: Unduh Buku Petunjuk Pemilik yang lengkap dari harmankardon.com/wireless
JP: 『Owner’s Manual』（取扱説明書）（全文）をharmankardon.com か ら ダウ ン ロ ー ドしてくだ さ い
KO: harmankardon.com 에서 사용자 매뉴얼 전체를 다운로드하십시오

9SPECIFICATIONS
• Model Name: CITATION 200
• Power supply: 100 - 240 V ~ 50 / 60Hz
• Output power: 50 W RMS
• Bluetooth version: 4.2
• Bluetooth transmitter frequency range: 2402 – 2480 MHz
• Bluetooth transmitter power: <10 dBm (EIRP)
• Bluetooth transmitter modulation: GFSK,π/4 DQPSK, 8DPSK
• Wireless network: 802.11a/b/g/n/ac (2.4GHz/5GHz)
• 2.4G Wi-Fi transmitter frequency range: 2412 – 2472 MHz (2.4GHz ISM Band, USA and Canada 11 Channels, Europe and others 13 Channels)
• 2.4G Wi-Fi transmitter power: <20 dBm (EIRP)
• 2.4G Wi-Fi modulation: DBPSK, DQPSK, CCK, QPSK,BPSK,16QAM, 64QAM
• 5G Wi-Fi transmitter power: < 23 dBm (EIRP)
• 5G Wi-Fi modulation: QPSK, BPSK, 16QAM, 64QAM, 256QAM
• 5G Wi-Fi transmitter frequency range: 5.15 - 5.35 GHz, 5.470 - 5.725 GHz, 5.725 - 5.825 GHz

1. Information on power consumption. This equipment complies with
European Commission Regulation (EC) No 1275/2008 and (EU) No
801/2013.
O
(all wireless connections are deactivated)
0.5 Watt
Networked standby 2.0 Watt
2. The period of time after which the power management function
switches the equipment automatically into:
O Short press power key
Networked
standby
If the device is connected
with Bluetooth or Wi-Fi
the device shall enter
2.0 Watt networked
Standby automatically
in 20 minutes.
3. If this equipment has wireless network connections:
How to activate wireless network connections:
• Set up the product according to instructions;
• Switch into wireless mode (Bluetooth or Wi-Fi);
• Connect with energy using product(s).
How to deactivate wireless network connections;
• Short press power key to turn off the device.
This device complies with Part 15 of the FCC rules and Industry Canada
license-exempt RSS standard(s). Operation is subject to the following
two conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received, including
interference that may cause undesired operation. CAN ICES-3 (B) /
NMB-3 (B).
IC Caution:
User should also be advised that:
(i) the device for operation in the band 5150 - 5250 MHz is only for
indoor use to reduce the potential for harmful interference to co-
channel mobile satellite systems;
(ii) the maximum antenna gain permitted for devices in the bands
5250 - 5350 MHz and 5470 - 5725 MHz shall comply with the e.i.r.p.
limit: and
(iii) the maximum antenna gain permitted for devices in the band
5725 - 5825 MHz shall comply with the e.i.r.p. limits specified for point-
to-point and non point-to-point operation as appropriate.
(iv) Users should also be advised that high-power radars are allocated
as primary users (i.e. priority users) of the bands 5250 - 5350 MHz and
5650 - 5850 MHz and that these radars could cause interference and/
or damage to LE-LAN devices.

Les utilisateurs devraient aussi être avisés que
(i) les dispositifs fonctionnant dans la bande 5150-5250 MHz sont
réservés uniquement pour une utilisation à l’intérieur afin de réduire
les risques de brouillage préjudiciable aux systèmes de satellites
mobiles utilisant les mêmes canaux;
(ii) le gain maximal d’antenne permis pour les dispositifs utilisant les
bandes 5 250-5 350 MHz et 5 470-5 725 MHz doit se conformer à la
limite de p.i.r.e.;
(iii) le gain maximal d’antenne permis (pour les dispositifs utilisant
la bande 5 725-5 825 MHz) doit se conformer à la limite de p.i.r.e.
spécifiée pour l’exploitation point à point et non point à point, selon le
cas.De plus, les utilisateurs de radars de haute puissance sont désignés
utilisateurs principaux (c.-à-d., qu’ils ont la priorité) pour les bandes 5
250-5 350 MHz et 5 650-5 850 MHz et que ces radars pourrai ent causer
du brouillage et/ou des dommages aux dispositifs LAN-EL.
Warning: Changes or modifications to this unit not expressly
approved by the party responsible for compliance could void the
user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause
harmful interference to radio communications.
However, there is no guarantee that interference will not occur
in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined
by turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
High power radars are allocated as primary users of the 5.25 to
5.35 GHz and 5.65 to 5.85 GHz bands. These radar stations can cause
interference with and/or damage this device. No configuration
controls are provided for this wireless equipment allowing any change
in the frequency of operations outside the FCC grant of authorization
for US operation according to Part 15.407 of the FCC rules.
해당 무선설비는 운용중 전파혼신 가능성이 있으므로 인명 안전과
관련된 서비스는 할수없습니다.

Use Restriction: This device is restricted to indoor use when operating in
the 5150 to 5350 MHz frequency range in following countries:
Belgium (BE), Greece (EL), Lithuania (LT), Portugal (PT), Bulgaria
(BG), Spain (ES), Luxembourg (LU),
Romania (RO), Czech Republic (CZ),
France (FR), Hungary (HU), Slovenia
(SI), Denmark (DK), Croatia (HR), Malta
(MT), Slovakia (SK), Germany (DE),
Italy (IT), Netherlands (NL), Finland
(FI), Estonia (EE), Cyprus (CY), Austria
(AT), Sweden (SE), Ireland (IE), Latvia
(LV), Poland (PL) and United Kingdom
(UK).
This product contains open source software. For your convenience,
the source code and relevant build instruction for software licensed
under the GPL is available at http//www.harmankardon.com/
opensource. You may also obtain this information by contacting us at
[email protected]
BE EL LT PT
BG ES LU RO
CZ FR HU SI
DK HR MT SK
DE IT NL FI
EE CY AT SE
IE LV PL UK
SAR/RF Exposure information
This equipment complies with FCC and ISED radiation exposure limits
set forth for an uncontrolled environment. End user must follow the
specific operating instructions for satisfying RF exposure compliance.
The device has been tested and meets applicable limits for radio
frequency (RF) exposure.
Specific Absorption Rate (SAR) refers to the rate at which the body
absorbs RF energy. The SAR limit is 1.6 watts per kilogram in countries
that set the limit averaged over 1 gram of tissue and 2.0 watts per
kilogram in countries that set the limit averaged over 10 grams of tissue.
During testing, the device radios are set to their highest transmission
levels and placed in positions that simulate uses against the head, with
no separation, and when worn or carried against the torso of the body,
with 5mm separation. To meet RF exposure guidelines and reduce
exposure to RF energy during the operation, the device should be
positioned at lease this distance away from the body.
Although this device has been tested to determine SAR in each
band of operation, not all bands are available in all areas. Bands are
dependent on your location.
The highest SAR values are as follows:
1.6 W/kg (over 1 g) SAR Limit
Body: 0.19
2.0 W/kg (over 10 g) SAR Limit
Body: 0.09

DAS/ informations sur l’exposition aux RF
Cet équipement est conforme aux limites d’exposition aux rayonnements
FCC et ISED définies pour un environnement non contrôlé. L’utilisateur
final doit appliquer les instructions d’utilisation spécifiques pour satisfaire
la conformité à l’exposition aux RF.
L’appareil a été testé et respecte les limites applicables pour l’exposition
aux radiofréquences (RF).
Le débit d’absorption spécifique (DAS) désigne la vitesse d’absorption de
l’énergie RF par le corps. La limite de DAS est de 1,6 watts par kilogramme
dans les pays qui fixent la limite moyenne sur 1 gramme de tissu et de
2,0 watts par kilogramme dans les pays qui fixent la limite moyenne sur
10 grammes de tissu.
Pendant les tests, les radios de l’appareil sont réglées sur leurs niveaux de
transmission les plus élevés et placées dans des positions qui simulent les
utilisations contre la tête, sans séparation, et lorsqu’il est porté ou placé
contre le torse du corps, avec une séparation de 5 mm. Pour respecter
les directives d’exposition aux RF et réduire l’exposition à l’énergie
RF pendant son utilisation, l’appareil doit être placé au moins à cette
distance du corps. Bien que cet appareil ait été testé pour déterminer
le DAS dans chaque bande de fonctionnement, les bandes ne sont pas
toutes disponibles dans toutes les régions. Les bandes dépendent de
votre emplacement.
Les valeurs de DAS les plus élevées sont les suivantes :
Limite de DAS de 1,6 W/kg (sur 1 g)
Corps : 0.19
Limite de DAS de 2,0W/kg (sur 10g)
Corps : 0.09

DA
1APP
Opsætning af Google Assistent
Download Google Home appen, og opsæt din Citation 200.
Alle produktets funktioner vil blive indstillet
Opsætning af AirPlay
Kun til AirPlay brugere: I stedet for at bruge Google Home-appen kan du på din
iOS-enhed gå til Indstillinger > wi- og vælge “Citation 200” under INDSTIL
NY AIRPLAY- HØJTTALER…Følg instruktionerne på skærmen for at afslutte
opsætningen.
Google Assistent og Chromecast built-in kræver ekstra opsætning i Google
Home appen.
2PRODUKTPRÆSENTATION
Citation 200 x 1, regional strømledning x 1 (varierer afhængigt af land).
Opladningsholder x 1
Top
Tænd / sluk
Afspil / pause: Stopper timere, alarmer og svar
Tryk for at tale til Google Assistent
Mikrofoner
Bluetooth
Lydstyrke
Nulstil
Forside
Lyser når den er aktiv
Tilbage
Indikator for wi-fi-status
Mikrofon til/fra
3OPLADNING
Lavt batteri
Opladning i gang
Tryk for at kontrollere batteriniveauet
4KOM I GANG
Tilføj Citation 200 til hjemmets wi--netværk:
Hent og kør Google Home-appen på en telefon eller tablet.
Følg instruktionerne på touch-skærmen og Google Home appen for at fuldføre
opsætningen
* Aktiver Bluetooth (iPhone / iPad)
Indikator for Wi-Fi-status
Fremragende
Anbefalet
Svagt eller ikke forbundet
5Chromecast built-in™
Trin 1: Åbn en app, der understøtter Chromecast.
Trin 2: Afspil musik.
Trin 3: Tryk på Cast-ikonet og vælg“Citation 200”.
fx
Spotify
Pandora
TuneIn
Deezer
Google Play Musik
* Enheden understøtter kontrol i flere rum leveret af Chromecast built-in. For
yderligere oplysninger kan du se Google Home appen.

6AirPlay
Trin 1: På en iOS-enhed: Gå til Kontrolcenter.
Trin 2: Tryk på for at vælge“Citation 200”som højttaler.
Trin 3: Start lydstreaming fra en app.
7GOOGLE ASSISTENT
Mikrofon uden lyd: Slå lyden til mikrofonen fra for at stoppe Google Assistent
fra at lytte.
Lyd til og fra
9SPECIFIKATIONER
• Modelnavn: CITATION 200
• Strømforsyning: 100 - 240 V ~ 50 / 60Hz
• Udgangseffekt: 50 W RMS
• Bluetooth-version: 4.2
• Frekvensområde for Bluetooth-transmitter: 2402 – 2480 MHz
• Bluetooth-sendeeffekt: < 10 dBm (EIRP)
• Bluetooth-sendemodulation: GFSK,π/4 DQPSK, 8DPSK
• Trådløst netværk: 802.11a/b/g/n/ac (2.4GHz/5GHz)
• 2,4G wi-fi-senderfrekvensområde: 2412 – 2472 MHz (2,4 GHz ISM-bånd, USA
og Canada 11 kanaler, Europa og andre 13 kanaler)
• 2.4G wi-fi-sendeeffekt: < 20 dBm (EIRP)
• 2.4G wi-fi-modulation: DBPSK, DQPSK, CCK, QPSK,BPSK,16QAM, 64QAM
• 5G wi-fi-sendeeffekt: < 23 dBm (EIRP)
• 5G wi-fi-modulation: QPSK, BPSK, 16QAM, 64QAM, 256QAM
• Frekvensområde for 5G wi-fi-sender: 5,15 - 5,35GHz, 5,470 - 5,725GHz,
5,725 - 5,825GHz
1. Oplysninger om strømforbrug: Dette udstyr er i overensstemmelse med
Europa-Kommissionens forordning (EF) nr. 1275/2008 og (EU) No 801/2013.
Slukket
(når alle trådløse
forbindelser er deaktiveret)
0,5 Watt
Standby i netværk 2,0 Watt
2. Den periode, hvorefter strømstyringsfunktionen automatisk skifter udstyret til:
Slukket Tryk kortvarigt på tænd/
sluk-knappen
Standby i netværk Hvis enheden er tilsluttet
med Bluetooth eller wi-fi
vil enheden
automatisk
aktivere 2,0 watt
netværk-standby i
20 minutter.
3. Hvis dette udstyr har trådløse netværksforbindelser:
Sådan aktiveres trådløse netværksforbindelser:
• Konfigurer produktet som beskrevet instruktionerne;
• Skift til en trådløs tilstand (Bluetooth eller wi-fi);
• Opret strømforbindelse ved brug af produkt(er).
Sådan deaktiveres trådløse netværksforbindelser:
• Tryk kortvarigt på tænd/sluk-knappen for at slukke enheden.

DE
1APP
Einrichtung von Google Assistant
Laden Sie die Google Home app herunter und richten Sie den Citation 200 ein.
Alle Funktionsmerkmale des Produkts werden eingerichtet.
Einrichtung von AirPlay
Überspringen Sie als AirPlay Benutzer die Google Home app. Öffnen Sie auf
Ihrem iOS-Gerät die “Einstellungen > WLAN” und wählen Sie “Citation 200”
unter “NEUEN AIRPLAY-LAUTSPRECHER EINRICHTEN...” Folgen Sie den
Anweisungen auf dem Bildschirm zum Fertigstellen der Einrichtung.
Der Google Sprachassistent und die integrierte Chromecast built-in müssen
zusätzlich mit der Google Home app eingerichtet werden.
2PRODUKTTOUR
CITATION 200 x 1; regionales Netzkabel x 1 (variiert je nach Land); Ladestation x1
Oberseite
Ein/Aus
Wiedergabe/Pause; Timer, Alarme und Antworten stoppen
Drücken zum Sprechen mit dem Google Assistant
Mikrofone
Bluetooth
Lautstärke
Reset (Zurücksetzen)
Vorderseite
Leuchtet, wenn aktiv
Rückseite
WLAN-Statusanzeige
Mikrofon stumm/ Stummschaltung aufgehoben
3AUFLADEN
Schwacher Akku
Ladevorgang läuft
Drücken, um den Akkustand zu prüfen
4ERSTE SCHRITTE
Hinzufügen der Citation 200 zu Ihrem WLAN-Heimnetzwerk:
Kostenlose Google Home app auf das Smartphone oder Tablet herunterladen
und starten.
Befolgen Sie die Anweisungen in der Google Home app, um die Einrichtung
abzuschließen.
* Bluetooth aktivieren (iPhone / iPad)
WLAN-Statusanzeige
Exzellentes
Empfohlenes
Schwaches oder Verbindung getrennt
5Chromecast built-in™
Schritt 1: Öffnen Sie die von Chromecast unterstützte app.
Schritt 2: Spielen Sie Musik ab.
Schritt 3: Tippen Sie auf das Cast-Symbol und wählen Sie “Citation 200”.
z. B.
Spotify
Pandora
TuneIn
Deezer
Google Play Musik
* Gerät kann die Multi-Room-Steuerung der integrierten Chromecast built-in
unterstützen. Weitere Details dazu finden Sie in der Google Home app.

6AirPlay
Schritt 1: Öffnen Sie auf einem iOS-Gerät das Kontrollzentrum.
Schritt 2: Tippen Sie auf , um den "CITATION 200" als Lautsprecher auszuwählen.
Schritt 3: Starten Sie das Audio-Streaming aus einer App heraus.
7GOOGLE ASSISTANT
Mikrofon stummgeschaltet: Schalten Sie das Mikrofon stumm, um das
Mithören des Google Assistant zu unterbinden.
Stumm schalten, Stummschaltung aufheben
9TECHNISCHE DATEN
• Modellbezeichnung: CITATION 200
• Energieversorgung: 100 - 240 V - 50/60 Hz
• Ausgangsleistung: 50 W RMS
• Bluetooth-Version: 4.2
• Frequenzbereich für die Bluetooth-Übertragung: 2402–2480 MHz
• Bluetooth-Übertragungsleistung: <10 dBm (EIRP)
• Bluetooth-Übertragungsmodulation: GFSK, π/4 DQPSK, 8DPSK
• WLAN-Netzwerk: 802.11a/b/g/n/ac (2,4 GHz/5 GHz)
• 2,4G WLAN-Übertragungsfrequenzbereich: 2412–2472 MHz (2,4 GHz ISM-
Band, USA und Kanada 11 Kanäle, Europa und andere Länder 13 Kanäle)
• 2,4G WLAN-Übertragungsleistung: <20 dBm (EIRP)
• 2,4G-WLAN-Modulation: DBPSK, DQPSK, CCK, QPSK,BPSK,16QAM, 64QAM
• 5G WLAN-Übertragungsleistung: < 23 dBm (EIRP)
• 5G WLAN-Modulation: QPSK, BPSK, 16QAM, 64QAM, 256QAM
• 5G WLAN-Übertragungsfrequenzbereich: 5,15–5,35 GHz, 5,470–5,725 GHz,
5,725–5,825 GHz
1. Informationen zum Stromverbrauch:
Dieses Gerät entspricht der Verordnung (EG) Nr. 1275/2008 und (EU) Nr. 801/2013
der Europäischen Kommission.
Aus
(wenn alle Funkverbindungen
deaktiviert sind)
0,5 Watt
Vernetzter Standby 2,0 Watt
2. Die Zeitspanne, nach der die Energiemanagement-Funktion das Gerät automatisch
einschaltet.
Aus Ein-/Aus-Taste kurz
drücken
Vernetzter Standby
Wenn das Gerät mit
Bluetooth oder Wi-
Fi verbunden ist,
wechselt das Gerät nach
20 Minuten automatisch in
den vernetzten Standby-
Modus mit einem Verbrauch
von 2,0 Watt.
3. Wenn dieses Gerät über kabellose Netzwerkverbindungen verfügt:
Aktivieren von kabellosen Netzwerkverbindungen:
• Richten Sie das Produkt gemäß den Anweisungen ein;
• Wechseln Sie in den kabellosen Modus (Bluetooth oder Wi-Fi);
• Verbindung mit energieverbrauchendem/n Gerät/en.
Deaktivieren von kabellosen Netzwerkverbindungen:
• Drücken Sie kurz auf die Ein-/Austaste, um das Gerät auszuschalten.
